F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Страница 87

Маслосъемное устройство цилиндропоршневой группы двигателя

Загрузка...

Номер патента: 1141253

Опубликовано: 23.02.1985

Авторы: Елманов, Карминский, Магнитский, Черников

МПК: F16J 9/06

Метки: группы, двигателя, маслосъемное, цилиндропоршневой

...не решен полностью вопросудаления масла из межвиткового пространства. Масло, находящееся в межвитковом пространстве, при приближении поршня к в.м.т. вследствие растяженияпружины увлекается последней вверхпо стенкам цилиндра. При подходе поршняв в,м.т. пружина начинает сжиматьсяи масло из межвиткового пространствавыдавливается в поршневые канавкикомпрессионных колец, а оттуда - вкамеру сгорания, что ведет к закоксовыванию поршневых колец и увеличениюрасхода масла, т.е. к снижению срокаслужбы и экономичности работы двигателя,Цель изобретения - увеличение долговечности и экономичности работы двигателя,Указанная цель достигается тем,что малосъемное устройство цилиндропоршневой группы двиг ателя, содержащеесвободно навитую на поршень...

Уплотнительная металлическая прокладка фланцевого соединения

Загрузка...

Номер патента: 1141254

Опубликовано: 23.02.1985

Авторы: Израилевский, Левин, Лифшиц, Рудницкий, Созаев

МПК: F16J 15/08

Метки: металлическая, прокладка, соединения, уплотнительная, фланцевого

...уплотнения в широком диапазоне температур.Указанная цель достигается тем, 45 что в уплотнительной металлической прокладке фланцевого соединения, выполненной в виде плоского кольца с двусторонними концентрическимигребенчатыми выступами, разделенньг 50 ми кольцевыми канавками, часть из которых, кроме крайних, заполнена легкоплавким металлом, по крайней мере одна иэ канавок со стороны уплотняемой среды заполнена корози онно-стойким металлом, температура плавления которого выше температуры плавления легкоплавкого металла. В качестве легкоплавкого металлаиспользуется сплав Вуда, а в качестве коррозионно-стойкого - оловянносвинцовый припой.На чертеже представлена уплотнительная прокладка.Уплотнительная металлическаяпрокладка 1 фланцевого...

Манжетное уплотнение

Загрузка...

Номер патента: 1141255

Опубликовано: 23.02.1985

Авторы: Васильев, Житомирский, Шмидт

МПК: F16J 15/32

Метки: манжетное, уплотнение

...4 Изобретение относится к уплотнительной технике, и может быть использовано в атомной, вакуумной, авиационной и судостроительной промышленности в спецустройствах, например в шпаговых манипуляторах, для герметизации шаровых опор, шпаг.и штоков.Цель изобретения - повышение надежности уплотнения при малых габаритах по длине уплотняемых поверхностей эа счет создания комплексного уплотнения с автоматическим поджимом манжет по мере их износа.На чертеже схематически представлено манжетное уплотнение.Манжетное уплотнение содержит шаровой шарнир 1, помещенный в корпус 2 и зажатый гайкой 3 со сферическим гнездом до упора в компенсатор 4. Компенсатор 4 определяет величину радиального зазора между сферическими поверхностями шарового шарнира и гнезд...

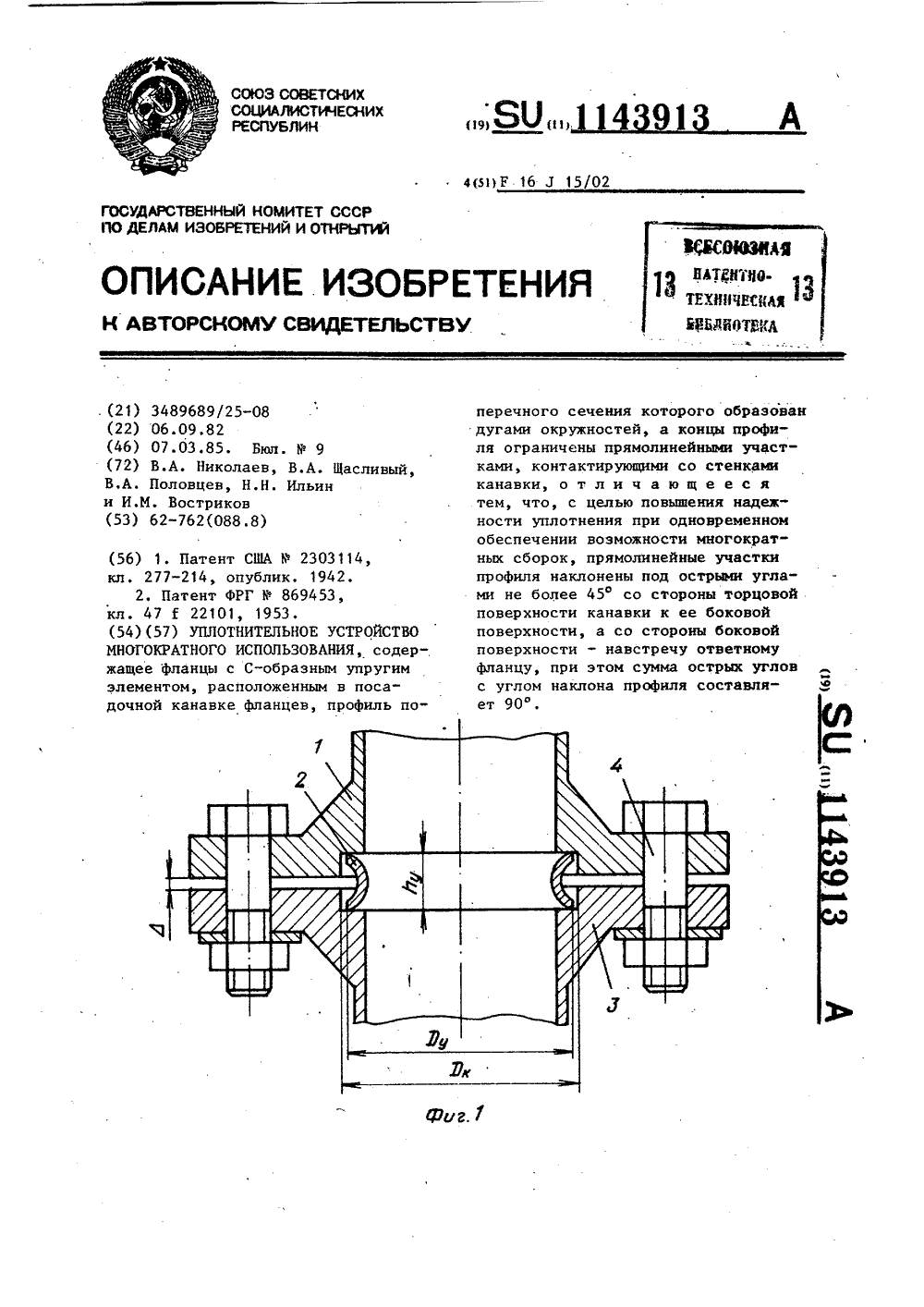

Уплотнительное устройство многократного использования

Загрузка...

Номер патента: 1143913

Опубликовано: 07.03.1985

Авторы: Востриков, Ильин, Николаев, Половцев, Щасливый

МПК: F16J 15/02

Метки: использования, многократного, уплотнительное

...средней линии профиляк горизонтальной плоскости канавкифланца, К и р - углы наклона уплотнительных участков профиля к поверхности посадочной канавки; на фиг.3 -влияние углана ширину площадокконтактирования.Уплотнительное устройство содержит верхний фланец 1, уплотнительный С-образный элемент 2 и нижнийфланец 3. Затяжка соединения осуществляется болтами 4, расположеннымипо периметру фланцев. Герметизациясоединения осуществляется по основной 5 и вспомогательной 6 кромкам,последняя для надежной герметизациидолжна быть выше радиуса закрепления расточки фланца диаметром ДК.Устройство работает следующим образом.В начальный момент до затяжкисоединения имеется зазор между фланцами, высота уплотнительного элемента Ь превышает суммарную...

Магнитожидкостное уплотнение

Загрузка...

Номер патента: 1143914

Опубликовано: 07.03.1985

Авторы: Киселев, Ноговицин, Сизов, Соболев

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...и валом, а также сложность конструкции, обусловленная необходимостью точно выдерживать размеры регментов подшипника скольжения, несоблюдение этого требования ведет к значительным вибрациям и неработоспособности всей конструкции.Целью изобретения является упрощение конструкции и повышение удерживаемого перепада давления путем совмещения функций полюсных приставок с функцией подшипников скольжения.Цель изобретения достигается тем, что в магнитожидкостном уплотнении, содержащем кольцевой постоянный маг 3914 3 нит, полюсные приставки и подшипники скольжения, полюсные приставки выполнены из пористого магнитного материала, пропитанного ферромагнитной жидкостью, а поверхности полюсных приставок, обращенные к валу, являются рабочей...

Поршневое маслосъемное кольцо

Загрузка...

Номер патента: 1145191

Опубликовано: 15.03.1985

Авторы: Афонский, Кузьмин, Левкутник, Сударкин, Харченко

МПК: F16J 9/20

Метки: кольцо, маслосъемное, поршневое

...к площади выступов,а это создает повышенное гидравлическоесопротивление проходу масла. Кроме того,выступы выполнены большой длины по дугеи в процессе работы в связи с проворачиванием кольца в канавке поршя могутперекрывать часть дренажных отверстийпоршневой канавки.Цель изобретения - повышение надежностиза счет снижения расхода масла,Указанная цель достигается тем, что впоршневом маслосьемном кольце, содержащем скребковый элемент и равномернорасположенные на стенке кольца выступы,образующие между собойдренажные окна,причем ширина выступов меньше шириныкольца, а торцы являются его нижней опорной поверхностью,.выступы выполненыцилиндрическими,На фиг, 1 показано кольцо, общий вид;на фиг.2 - разрез А-А на фиг. 1,Поршневое маслосъемное...

Замораживаемое уплотнение

Загрузка...

Номер патента: 1145192

Опубликовано: 15.03.1985

Авторы: Гал, Новошицкий, Соловьев

МПК: F16J 15/00

Метки: замораживаемое, уплотнение

...- повышение надежностиработы за счет улучшения механическихсвойств уплотняющего элемента, образующегосяпри замораживании,Поставленная цель достигается тем, что взамораживаемом уплотнении, содержащемкорпус, установленный с зазором относительно уплотняемой поверхности ответнои детали,при этом на поверхности корпуса, обращен.ной к ответной детали выполнена замкнутаяканавка, в которой расположена замораживаемая холодильником уплотнительная среда,в канавках установлены армирующие эле.менты, выполненные в виде упругих цдариков,диаметр которых больше зазора между корпусом и уплотняемой поверхностью.Э 5 Редактор И. Ковальчук Подписное Заказ 1147/28 Тираж 898ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва,...

Уплотнительный узел

Загрузка...

Номер патента: 1145193

Опубликовано: 15.03.1985

Авторы: Зансохов, Полиновский

МПК: F16J 15/34

Метки: узел, уплотнительный

...уплотнения в качестве чувствительного элемента количества утечек черезосновное уплотнение.На фиг. 1 изображен уплотнительныйузел, установленный в насосе, разрез; нафиг, 2 - узел 1 на фиг, 1,Уплотнительный узел содержит установлен.ные .в корпусе 1 основное уплотнение 2,контактирующее с валом 3, дополнительныйторцовый уплотнительный упор 4, резервноеуплотнение, выполненное в виде гибкогоэлемента 5, закрепленного одним концомпри помощи опорного кольца 6 в корпусе 1,а на другом конце закреплен уплотняющийэлемент 7 трения, Последний установлен сосевым зазором 8 относительно упора 4,причем величина зазора наперед задаетсяв зависимости от условий эксплуатации. Гибкий элемент выполнен в виде диафрагмыили сильфона. Корпус 1 является...

Узел уплотнения шпиндельного затвора

Загрузка...

Номер патента: 1146509

Опубликовано: 23.03.1985

Автор: Арифулин

МПК: F16J 15/18, F16K 41/00

Метки: затвора, узел, уплотнения, шпиндельного

...10. Расстояние между упорами равно высоте пакета 7 плюс длина половины хода шпиндел я 1. Дл я креплен ия элементов уплотнительного пакета 7, а также для создания предварительного поджатия уплотнительных манжет 9 служит болт 11, который вставлен в отверстия нажимного кольца 10 и уплотнительных манжет 9 и нижним резьбовым кон цом ввернут в резьбовое отверстие опорного кольца 8, Для вертикальных перемещений шпинделя служат ходовая гайка 12 подшипники 13, нажимная гайка 14 и маховик 15.Предложенный узел уплотнения шпин- ЗО дельного затвора работает следующим образом.Для перемещения шпинделя 1 вверх (предварительно он находится в крайнем нижнем положениикак показано на фиг, 1) посредством маховика 15 запорного шпиндельного устройства...

Торцовое уплотнение

Загрузка...

Номер патента: 1147885

Опубликовано: 30.03.1985

Авторы: Вовк, Гафт, Дегтерев, Долинный, Кузнецов, Кунев, Семкив, Фурманов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...в разрезе с отогнутымизацепами на поводках подвижнойобоймы; на фиг. 2 - вариант уплотнения с иным видом зацепа.Торцовое уплотнение имеет парутрения, состоящую из неподвижного. кольца 1, помещенного в крышку 2 иуплотненного относительно ее, и вращающегося кольца 3, установленногов аксиально подвижной обойме 4 иуплотненного относительно вала 5.Поводки б обоймы входят в пазы упора 7, соединенного с валом 5 стопорными винтами 8. В упор вставлены пружины 9, поджимающие аксиальноподвижную обойму 4, снабженную поводками с зацепами 10 в виде отогну-.того конца,Зацепы могут быть поперечной частью 11 Т-образного в плане поводка,Сборка узла осуществляется путемотгибания поводков 6 при вводе ихв соответствующие пазы упора 7. Затем узел в сборе...

Фланцевое соединение нестеренко-разуваевского

Загрузка...

Номер патента: 1149092

Опубликовано: 07.04.1985

Авторы: Нестеренко, Разуваевский

МПК: F16J 15/02, F16L 23/16

Метки: нестеренко-разуваевского, соединение, фланцевое

...комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раунская наб д. 4/5 Филиал ППП сПатент, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению, а именно к уплотнениям фланцевых соединений, изготовленных из легких сплавов,Целью изобретения является повышение надежности фланцевого соединения путем равномерного зажима уплотнительной прокладки по всему периметру с определенным усилием при неплоскостности торцовых поверхностей фланцев,На чертеже изображено фланцевое соединение.фланцевое соединение содержит один фланец-корпус 1, в канавке которого размещена упругая уплотнительная прокладка 2 и закреплена выступающая футорка 3, в другом фланцс - крышка 4 закреплена утопающая футорка 5, соединение...

Торцовое уплотнение

Загрузка...

Номер патента: 888640

Опубликовано: 15.04.1985

Авторы: Медведев, Снетков, Тихонов, Чехович

МПК: F16J 15/24

Метки: торцовое, уплотнение

...при подаче давления сверху (при срабатывании давления от перифе - рии к центру )и неработоспособно пид подаче давления снизу 1,при срабатыва-о нии давления от центра к периферии ).Причина недостатка заключается в том, что при срабатывании давления от центра к периферии жидкость проходит по опорной поверхности опорного кольца между антифрикционным и опорным кольцом и выдавливает вторичное уплотнение наружу, так как последнее.с о равич ено;.верху опорным пояском,работоспособность уплотнения оказывается нарушенной.Цель изобретения - обеспечения надежности работы уплотнения в условиях переменного по направлению давления уплотняемой средЫ при подаче егокак от периферии к центру, так и о 1центра к периферии.Для этого опорное кольцо...

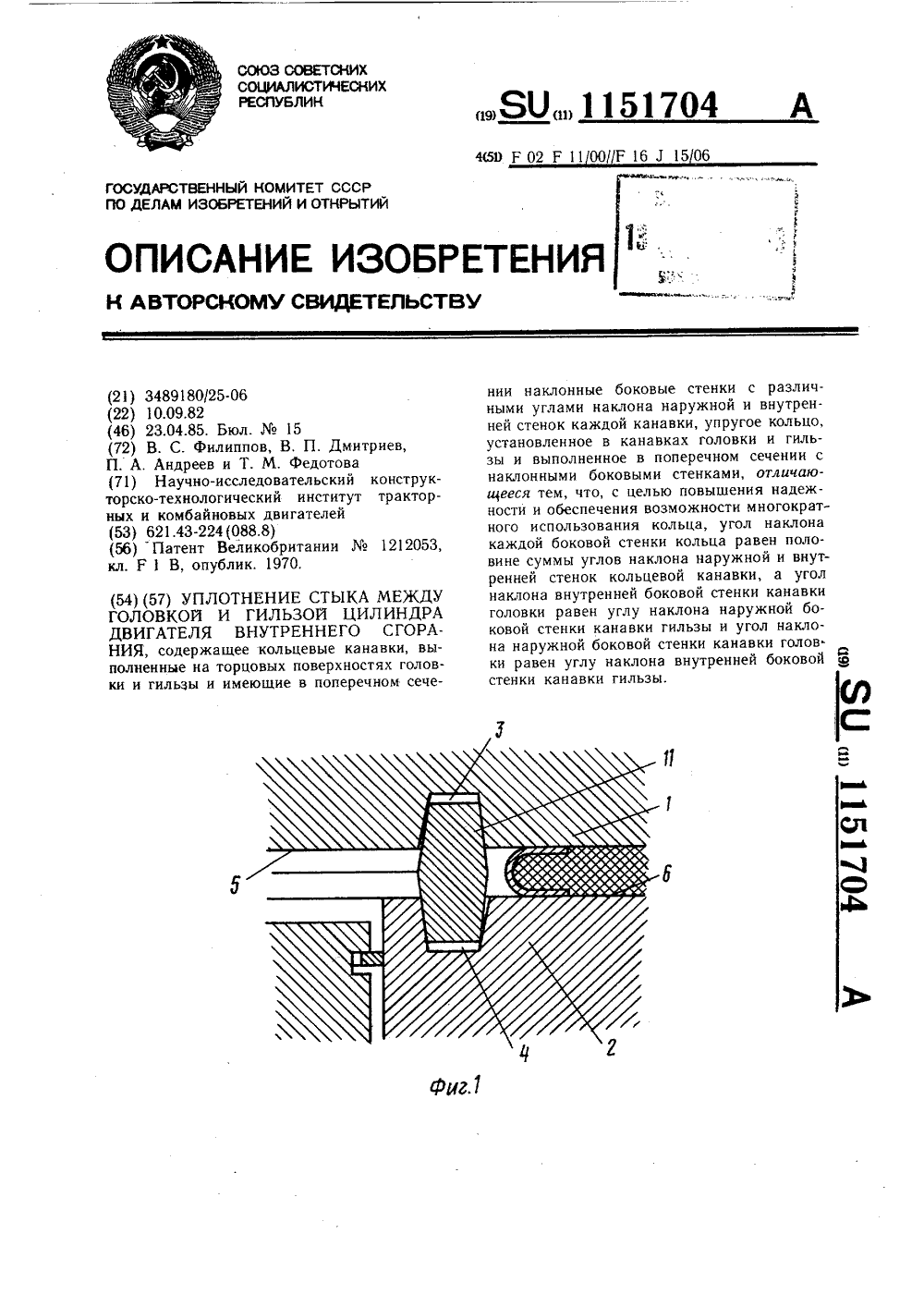

Уплотнение стыка между головкой и гильзой цилиндра двигателя внутреннего сгорания

Загрузка...

Номер патента: 1151704

Опубликовано: 23.04.1985

Авторы: Андреев, Дмитриев, Федотова, Филиппов

МПК: F02F 11/00, F16J 15/06

Метки: внутреннего, гильзой, головкой, двигателя, между, сгорания, стыка, уплотнение, цилиндра

...стенки 12 кольца 11 равен половине суммы углов с и С наружной и внутренней боковых стенок 7 и 8 кольцевой канавки. 3.с =арф ибСх= (Ц,где с - угол наклона наружной боковойстенки 7 канавки 3 головки 1;оС - угол наклона внутренней боковойстенки 8 канавки 3 головки 1;сс - угол наклона наружной боковойстенки 9 канавки 4 гильзы 2;сх - угол наклона внутренней боковойстенки 10 канавки 4 гильзы 2.Кольцо 11 выполнено из материала, отличного от материала, из которого выполнены головка 1 и гильза 2, Так, при выполнении последних из чугуна кольцо 11 может быть выполнено из меди. Угол наклона сЬ каждой боковой стенки 12 кольца 11 выбран из условия превышения угла трения материала кольца 11 по материалу сопрягаемой с ним поверхности головки 1 и...

Торцовое контактно-щелевое уплотнение ротора центробежного компрессора

Загрузка...

Номер патента: 1151716

Опубликовано: 23.04.1985

Авторы: Коржик, Шкодзинский, Якубишин

МПК: F04D 29/08, F16J 15/34

Метки: компрессора, контактно-щелевое, ротора, торцовое, уплотнение, центробежного

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к турбостроению, для уплотнения ротора центробежного компрессора.Целью изобретения является повышение долговечности и эффективности работы уплотнения.На фиг. 1 показано уплотнение, продольный разрез; на фиг, 2 - вид А на фиг, 1.Торцовое контактно-щелевое уплотнение ротора центробежного компрессора содержит закрепленную в корпусе 1 обойму 2, в направляющей канавке 3 которой установлено подпружиненное стержневыми пружинами 4 эластичное кольцо 5, на наружной цилиндрической поверхности 6 которого в направлении вращения ротора 7 выполнены винтовые пазы 8, угол у...

Поршень

Загрузка...

Номер патента: 1151736

Опубликовано: 23.04.1985

Авторы: Клочков, Левитский

МПК: F16J 1/08

Метки: поршень

...принудительной подачи масла в зазор между пальцем шатуна и корпусом поршня с помощью средств, получающих перемещение от совершающего колебательные движения пальца шатуна.На чертеже представлен поршень, общий вид,В поршне размещен палец 1, соединенный с шатуном 2, в котором выполнено осевое отверстие 3, перекрываемое клапаном 4. В пальце 1 выполнен осевой канал 5, с обоих концов которого на пальце выполнены, по крайней мере, по две винтовые канавки 6 в расточке 7. Радиальные каналы 8 предназначены для подачи масла из канала 5 в зазор между пальцем 1 и корпусом поршня. С торцов в канале 5 установлены плунжеры 9, на наружной поверхности каждого из которых выполнены профилированные выступы 10, размещаемые в винтовых канавках 6,...

Устройство для уплотнения пары поршень-цилиндр

Загрузка...

Номер патента: 1151737

Опубликовано: 23.04.1985

Авторы: Дусенок, Холюсев

МПК: F16J 9/00

Метки: пары, поршень-цилиндр, уплотнения

...и гидроаппаратуре. Цель изобретения - повышение надежности в работе устройства путем выполнения внутренней поверхности кольц а конической, что позволяет осуществить фиксацию кольца в канавке поршня и предохранять кольцо от выпадения из канавки при износе поршневого кольца.На фиг. 1 показан поршень в сборе с кольцом; на фиг. 2 - устройство в сборе.Устройство содержит цилиндр 1, в котором размещено неразрезное пружинное кольцо 2, установленное в кольцевой канавке 3 поршня 4. Наружная и внутренняя поверхности кольца 2 выполнены коническими, направленными навстречу друг другу, причем вершина конуса внутренней поверхности кольца направлена в сторону торцовой поверхности поршня 4. Наименьший внутренний диаметр кольца 2 меньше наружного...

Уплотнение поршня

Загрузка...

Номер патента: 1151738

Опубликовано: 23.04.1985

Автор: Вайспапир

МПК: F16J 9/00

Метки: поршня, уплотнение

...состоянии; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг, 1,Уплотнение поршня состоит из компрессионного кольца 1, упругого элемента 2, установленного под компрессионным кольцом 1 в одной канавке 3 и зеркала гильзы 4 цилиндров. В нижней части канавки 3 поршня выполнена овальная кольцевая проточка 5, при этом внутренняя поверхность упругого элемента 2 выполнена одинаковым радиусом кривизны с канавкой 3, а диаметр внутренней поверхности равен диаметру канавки, В упругом элементе 2 выполнен также паз 6 под стопор 7, совмещенный с тепловым зазором 8. Форма паза 6 соответствует форме стопора 7, который установлен в канавке поршня, а высота стопора 7 равна высоте канавки 3 поршня. Углы упругого элемента 2 со стороны...

Затвор для сосудов и аппаратов

Загрузка...

Номер патента: 1151739

Опубликовано: 23.04.1985

Автор: Нечаев

МПК: F16J 13/22

Метки: аппаратов, затвор, сосудов

...прокладкой 6, расположенной в проточке 7. Затвор содержит пяту 8 для поджатия посредством жестко прикрепленного к ней полого прижимного цилиндра 9 крышки 10.Полый прижимной цилиндр 9 имеет наружную винтовую нарезку, а его внутренний диаметр равен диаметру люка (лаза) . Пята 8 имеет скобообразные захваты 14, в которые входит крышка 10 с кольцевым выступом 12 для поджатия уплотнительной прокладки 6.На цилиндре 9 установлена гайка 13, на наружном диаметре которой имеется червячная нарезка, входящая в зацепление с червяком 14, вращающимся от привода 15 через муфту 16. Гайка 13 размещена между щеками кронштейна 17, которые препятствуют ее осевому перемещению, в результате чего цилиндр 9 с пятой 8 может совершать...

Сальниковое уплотнение

Загрузка...

Номер патента: 1151740

Опубликовано: 23.04.1985

Авторы: Кузяев, Начовный, Плошенко, Семенец

МПК: F16J 15/28

Метки: сальниковое, уплотнение

...при этом поверхность нажимныхколец со стороны уплотнительных элементоввыполнены конической, и упругий элемент,установленный между нажимным кольцоми стенкой камеры, между нажимными кольцами и уплотнительным элементом установлены дополнительные нажимные кольца,выполненные разрезными с осевым выступом на торцовой поверхности, обхватывающим уплотнительный элемент, при этом форма поверхностей дополнительных нажимныхколец, контактирующих с ответными поверхностями нажим ных и уплотнительного колецвыполнена соответствующей этим поверхностям.На фиг. 1 изображено сальниковое уплотнение; на фиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - схема действия сил на уплотнительный элемент.Сальниковое уплотнение состоит из камеры 1, уплотнительного элемента 2,...

Уплотнительное устройство вращающегося вала

Загрузка...

Номер патента: 1151741

Опубликовано: 23.04.1985

Авторы: Абрашкин, Бочкова, Земсков, Корниенко, Перевозников

МПК: F16J 15/34

Метки: вала, вращающегося, уплотнительное

...что влечет за собой нежелательную порчу продукта, особенно при непрерывных процессах и требующих постоянного перемешивания.Цель изобретения - повышение надежности работы уплотнения и улучшение условий эксплуатации путем обеспечения возможности демонтажа основного уплотнения без прекращения работы устройства.Указанная цель достигается тем, что в устройстве, содержащем основное уплотнение, установленное со стороны атмосферы, и резервное уплотнение, установленное со стороны уплотняемой среды, расположенные на втулках вала, средство включения резервного уплотнения, расположенное в корпусе и источник давления, резервное уплотнение выполнено в виде промежуточного кольца трения, установленного с наперед заданным зазором относительно корпуса...

Устройство для уплотнения вращающегося вала

Загрузка...

Номер патента: 1151742

Опубликовано: 23.04.1985

Авторы: Безуглый, Давыденко

МПК: F16J 15/34

Метки: вала, вращающегося, уплотнения

...кольце, Требованияпрочности при больших перепадах давлениязаставляют упругую втулку делать толстой,что увеличивает ее жесткость. Более жесткая (из соображений прочности) втулка препятствует перемещениям кольца вслед зарадиальными перемещениями вала. Радиальные перемещения вала могут быть вызваны его упругими прогибами или перемещениями вала вместе с опорами или при применении упругодемпферных опор.Цель изобретения - упрощение конструк 45ции, уменьшение габаритов и повышение надежности за счет повышения жесткости вала путем уменьшения массы вращающихсядеталей.Поставленная цель достигается тем, чтов устройстве для уплотнения вращающегося БОвала, содержащем корпус, подвижное относительно корпуса уплотнительное кольцо,образующее с...

Магнитно-жидкостное уплотнение вращающегося вала

Загрузка...

Номер патента: 1151743

Опубликовано: 23.04.1985

Авторы: Берковский, Новиков, Синицын, Фертман

МПК: F16J 15/43

Метки: вала, вращающегося, магнитно-жидкостное, уплотнение

...силовым линиям магнитного поля, приводит также к частичному уменьшению намагниченности ферромагнитной жидкости из-за ее гидродинамического размагничивания.Цель изобретения - повышение надежности работы уплотнения за счет увеличения удерживаемого перепада давления. Указанная цель достигается тем, что в магнитно-жидкостном уплотнении вращающегося вала, состоящем из источника магнитного поля, установленного в корпусе источника тока, и магнитной жидкости в рабочем зазоре, в качестве источника магнитного поля используется многожильный проводник, подключенный к источнику тока, образующий с валом рабочий зазор, причем многожильный проводник установлен в корпусе при помощи втулки из неэлектропроводного и немагнитного материала.На чертеже...

Лабиринтное уплотнение

Загрузка...

Номер патента: 1151744

Опубликовано: 23.04.1985

Авторы: Бережной, Ворона, Лисицын, Марцинковский, Усенко

МПК: F16J 15/447

Метки: лабиринтное, уплотнение

...по винтовой линии,В лабиринтном уплотнении, в котором участки ячеистой поверхности чередуются с участками гладкой цилиндрической поверхности, выполненными произвольной формы на одном уровне с гребнями ячеистой структуры, повышается центрирующая способность за счет дополнительных гидродинамических сил, возникающих на гладких участках. При этом выполнение участков гладкой цилиндрической поверхности произвольной формы, например кольцевой, квадратной или прямоугольной, а также расположение этих участков в одной поперечной плоскости, в шахматном порядке или по винтовой линии позволяет в значительной мере восстановить симметрию потока уплотняемой среды и одновременно нарушить равенство гидростатических жесткостей в двух взаимно...

Уплотнение элементов трубопровода

Загрузка...

Номер патента: 1153159

Опубликовано: 30.04.1985

Авторы: Немчинов, Усенко, Фролов, Фролова

МПК: F16J 15/02

Метки: трубопровода, уплотнение, элементов

...6 с прижимным кольцом 7, установленные без зазоров науплотняемых поверхностях заглушки 2и фланца 1, а также прокладку 8, установленную на торцах фланца 1 и заглушки 2,Прижимное кольцо 7 изготовлено из материала, например латуни, коэф фициент линейного расширения которого превышает коэффициент линейного расширения материала фланца 1 и 59 2заглушки 2, изготовленных, например, иэ стали.В прокладке 6 (фиг,2) выполнены отверстия 9, обеспечивающие непосредственный контакт прижимного кольца 7 с охлаждающей средой. В прижимном кольце 7 (фиг.З) выполнена полость 10 для охлаждающей среды. Прижимное кольцо(фиг.4)можно выполнить конусным.Б теплом состоянии герметичность уплотнения обеспечивается сжатием установленной между фланцем 1 и...

Уплотнительное устройство фланцевого соединения

Загрузка...

Номер патента: 1154505

Опубликовано: 07.05.1985

Автор: Лаврентьев

МПК: F16J 15/10

Метки: соединения, уплотнительное, фланцевого

...автоматического контроля герметичности, выполненное в виде слоя электропроводящего материала, образующего с фланцами емкостный . датчик Г 23.Недостатком этого устройства является низкая надежность, обусловленная тем, что величина емкости емкостного датчика зависит от многих параметров, в том числе от температуры окружающей среды, размеров полости, диэлектрической проницаемости уплотняемой и окружающей сред, в результате чего возможны ложные срабатывания вторичного прибора. Кроме того, вторичный прибор представляет собой сложный электронный блок, обладающий определенной временной и температурной нестабильностью, что также снижает надежность автоматического контроля герметичности.Цель изобретения - повышение надежности в...

Комбинированное уплотнение

Загрузка...

Номер патента: 1155790

Опубликовано: 15.05.1985

Авторы: Васильев, Головнин, Горенко, Кравцов, Лапшин, Погорелый, Сорокин

МПК: F16J 15/18, F16J 15/43

Метки: комбинированное, уплотнение

...выступов,что дает возможность визуальногонаблюдения за магнитожидкостным уплотнением.На Фиг. 1 показано комбинированноеуплотнение, разрез на Фиг, 2 - то 15же, вид сбоку,Б корпусе 1 уплотнения последовательно размещены сальниковое уплотнение 2, установленное на валу 3и поджимаемое втулкой 4,имагнитожидкостное, состоящее из постоянногомагнита 5 и полюсных наконечников 6и 7. Полюсный наконечник 7 выполненс двумя радиальными выступами.8 и 9,цаправлеццыми к уплотняемым поверхностям (вал и корпус), Минимальныезазоры между боковой поверхностьюполюсного наконечника 6, поверхностями вала 3 и корпуса 1 заполненымагнитной жидкостью 10. ЗОПередача усилия затяжки болтов 11ца втулку 4 для поджатия сальника 2осуществляется через разрезную...

Уплотнительное устройство вращающегося вала

Загрузка...

Номер патента: 1155816

Опубликовано: 15.05.1985

Авторы: Амелин, Гришин, Гутченко, Лузан, Макаренко

МПК: F16J 15/28

Метки: вала, вращающегося, уплотнительное

...17 двух пазов 18 и 9, Упорные поверхности 6 и 17 выполнены для соответствующих им выступов 14 и 15 кольца 1 са стороны кон,ов 8 и 9 кольца 1. Кольцо , установлено с возможностью контакта любого из его выступов, напри - мер 11 с ответной ему упорной поверхностью 1 б окружающего его паза 18 при наличии зазоров 20 и 21 между выступам 15 кольца 1 и ответной ему упорной 17 и задней 22 поверхностями окружающего его паза 19, Каждый 25 выстуг 14 и 15 может быть выполнен в виде части цилиндра, ось которого пересекает Ось вала 3. Выступы ц и 15 могут быть вьполнены на одной боковой поверхности, например 10, кольца 1 или на противолежащих поверхностях 10 и 11. Соответственно, пазы 18 и 19 могут быть выполнены ца одной боковой поверхности, например...

Уплотнение вала

Загрузка...

Номер патента: 1155817

Опубликовано: 15.05.1985

Авторы: Ловягин, Папцов, Якунчиков

МПК: F16J 15/34

Метки: вала, уплотнение

...раз еменмещенти охв слои смазки или н атываемого элемен оверхнос полнено н ч ое пок )ие по и и тн отлиохватываее упругого чав мый эл ем, чтоен в вид я1 ол ого металлическог о круглое сплошно кольца, сечение линдричеслость кочто уплоттечк); гиеешние пе)ЛКОАНИБ ИЗО ское свидетел:,ство ССС) кл. )т 1 б .1 )5/34, ,1910,(5 ч (Э 7,) ) ) П 1 ь)г)1 г ЗАЗА содер" каг:е ло крайней мере один узел ллотнения, вклочакщий коргус с размеценными внутри него подпрухяненнь) ми плоск В 1 и выполнения.434 иантифряк ци нь;.:го материала шайбами, расположенными с дв х его сторон, и конта - гирун)ще; с ннхи уплтнительное коль- ГО, уота.:;ОВЛЕНЬОЕ На ВаЛУ ВЬ)ПОЛНЕН- .ое и. власти ного мазери:ла и имеюК Р г Г т О З.: Е Ч Е Е И ВН ч т В ЕЗ Н Ий ,; -рнь.;т...

Торсионное уплотнение шарнира

Загрузка...

Номер патента: 1155819

Опубликовано: 15.05.1985

Авторы: Брунов, Поповцев

МПК: F16J 15/52

Метки: торсионное, уплотнение, шарнира

...вид; на фиг. 2 - то же; с цилиндрическим уплотнительным элементом.Эластичный уплотнительный элемент 2 О 1 состоит из ребра 2 в виде сплошной винтовой навивки и герметичных гофрированных тонкостенных перемычек 3 между витками. Элементы 1 жестко и соосно закреплены между двумя металлическими кольцами 4 и 5 присоедини- тельных элементов, расположенных на концах уплотнения. Внутреннее кольцо 4 запрессовано на вал 6 (например трубу балансира или палец гусеницы), 36 наружное кольцо 5 закреплено болтами или запрессовано в корпус 7 (корпус подшипника или втулку звена гусеничной цепи). С целью повышения технологичности, а также снижения концентра- З торов напряжений ребро 2 выполнено круглого или овального сечения. При компоновке шарнира с...

Уплотнительный узел

Загрузка...

Номер патента: 1155820

Опубликовано: 15.05.1985

Авторы: Колесов, Панферов

МПК: F16J 15/52

Метки: узел, уплотнительный

...путем выполнений выступа на монтажной части эластичного элемента и ограничите ля и кольцевого выступа на крепежном элементе для фиксации эластичного элемента. На фиг. 1 показан уплотнительный И узел в сборе; на фиг. 2 - узел 1 на фиг. 1; на фиг, 3 и 4 - варианты выполнения уплотиительного узла.Уплотнительньй узел состоит из эластичного элемента в виде сильфо- зе на 1 с утолщенной монтажной частью 2, которая размещена в кольцевой канавке Э корпуса 4, и крепежного элемента 5 в виде кольца с фасонной охватывающей поверхностью и ограничите- р лем в виде выступа 6, установленного с возможностью контакта с торцевой поверхностью 7 монтажной части 2 или торцевой поверхностью 8 корпуса 4. На 3. Узелпоп. 1, отличаю - щ и й с я тем, что, с целью...
