Стеблий

Ролик для нагружения образцов при испытаниях на циклический изгиб

Загрузка...

Номер патента: 1606906

Опубликовано: 15.11.1990

Авторы: Парфеев, Стеблий

МПК: G01N 3/32

Метки: изгиб, испытаниях, нагружения, образцов, ролик, циклический

...повышение точности измерений характеристик образца путем исключения отраженного от ролика рассеянного света.На чертеже изображен предлагаемый ролик, общий вид.Ролик имеет цапфыи 2 для связи цилиндрической рабочей части 3 с приводом (не показан) . Ролик снабжен закрепленными на торцах рабочей части 3 двумя соосными ему ребордами 4 и 5 с зеркальными коническими поверхностями 6 и 7, обращенными одна к другой. На рабочую часть 3 ролика нанесено светопоглощаюцее покрытие 8. Величина конусности реборд не имеет принципиального значения. Для конкретных испытательных устройств конусность выбирают из соображений удобства расположения источника и приемника света. При этом конусности двух реборд 4 н 5 принадлежащих одной рабочей части 3, могут...

Способ изготовления армированных изделий цилиндрической формы

Загрузка...

Номер патента: 1201165

Опубликовано: 30.12.1985

Авторы: Зябликов, Машков, Стеблий

МПК: B29C 63/18, B29C 63/34

Метки: армированных, формы, цилиндрической

...посадкой ее на деталь; нафиг.3 - заготовка после формования;на фиг.4 - деталь, собранная с заготовкой на технологической оснастке,перед термообработкой; на фиг.5 -облицованная деталь, сопряженная поцилиндрической поверхности с заготовкой, после термообработки,Способ изготовления армированныхизделий цилиндрической формы осуществляют следующим образом.В начале методом течения отдельно изготавливают деталь из металла иметодом холодного прессования и последующего спекания цилиндрическуюзаготовку из фторопласта 4. При этомдиаметр отверстия в заготовке иэфторопласта 4 меньше наружного диаметра облицовываемой детали из металла на величину 0,15 - 0,3 диаметраоблицовываемой поверхности. Затемотверстие в заготовке из фторопласта 4...

Уплотнительное устройство

Загрузка...

Номер патента: 1198305

Опубликовано: 15.12.1985

Авторы: Зябликов, Машков, Стеблий

МПК: F16J 15/56

Метки: уплотнительное

...егокромку к поверхности цилиндра 8,обеспечивая создание необходимогоконтактного давления для уплотнениязазора между поршнем и цилиндром.Во втором варианте поршня с направляющим и уплотняющим элементами,в отличие от первого отсутствуютэкспандер и детали его крепления.Направляющий элемент 3 выполненаналогично первому варианту, а .уп.лотняющий элемент 4 выполнен с конической наружной поверхностью так,что наибольший диаметр на концеэлемента превышает диаметр рабочейповерхности цилиндра на величинупредварительного натяга по уплотняю.щей кромке. Для увеличения жесткости уплотняющего элемента его внутренняя поверхность также выполнейа конической с вершиной конуса, направленной в сторону корпусапоршня, что обеспечивает увеличение толщины стенки...

Способ очистки коксового газа

Загрузка...

Номер патента: 1000458

Опубликовано: 28.02.1983

Авторы: Криштоп, Лелянов, Носов, Резуненко, Стеблий

МПК: C10K 1/08

Метки: газа, коксового

...щелочным раствором сероочистки, путем теплообмена через стенку,С целью .обеспечения температурыполученных паров бензольных углеводородов 92 фС для теплообмена в процессе дефлегмации подают 246 м/чрегенерированного щелочного раствора сероочистки с температурой 60 С.В результате достигают также нагревего до 82 С, после чего раствор возвращается в ниэ вакуумного регенератора сероочистки, где он выкипаетпри температуре г 60 С. При этомпокрывается до 55 энергозатрат настадию регенерации щелочного раствора от сероводорода.Процесс регенерации насыщенного 20сероводородом раствора проводитсяпри вакууме в системе 640 мм рт.ст,В результате получены следующие показатели:Общий расход водяного 25пара на дистилляцию бензольных углеводоров...

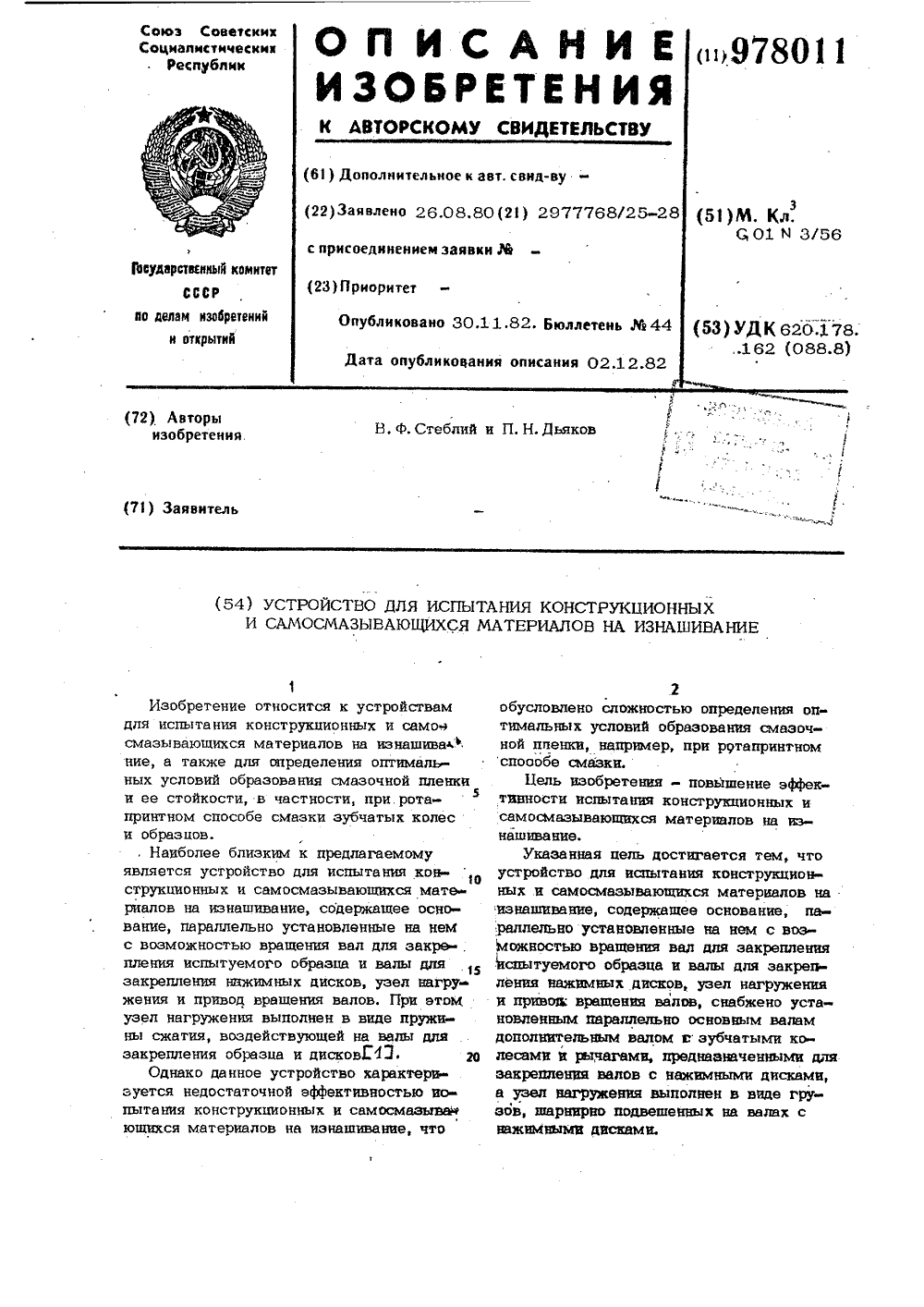

Устройство для испытания конструкционных и самосмазывающихся материалов на изнашивание

Загрузка...

Номер патента: 978011

Опубликовано: 30.11.1982

Авторы: Дьяков, Стеблий

МПК: G01N 3/56

Метки: изнашивание, испытания, конструкционных, самосмазывающихся

...дисками3 97801На чертеже представлено предлагаемое устройство.Устройство содержит основание 1, вал 2 для закрепления испытуемого образца 3, валы 4 и 5 для закрепления нажимных дисков соответственно 6 и 7, узел 8 нагрржения, привод вращения валов, включа- . ющий двигатель (не показан) и зубчатые колеса 9 и 10, дополнительный вал 11 с зубчатыми колесами 12 и 13 и рычагами 1 о 3.417, предназначенными для закрепления валов 5 и 4 дисков 7 и 6.Рычаги 14-1 7 имеют возможность доворота вокруг вала 11, Передача вращения на диски 6 и 7 осуществляется 1 з через зубчатые колеса 13,18 и 19. Один например, диск 6 из дисков 6 и 7 или рдно из зубчатых колес 18 и 19 выполнятются из твердого смазочного материала.Устройство работает следующим обра зом.На...

Электродегидратор коксохимик

Загрузка...

Номер патента: 829656

Опубликовано: 15.05.1981

Авторы: Иваницкий, Корж, Криштоп, Лаптев, Несмашный, Носов, Савченко, Соловьев, Стеблий

МПК: C10G 33/02

Метки: коксохимик, электродегидратор

...на электроде, т,е. без короткого замыкания электродов 6. Далее постепенно уменьшают расход циркулирующей смолы 45 и начинают подавать обводненную смолу в циркулирующий поток, не допуская падения напряжения на рабочем электроде. За час-два прекращают подачу циркулирующей смс пы и устанавливают заданный расход обводненной,смоо лы при температуре не ниже 70 С. Отводненная смола вытекает из горизонтальной трубы 3 через щелевидные сопла 4 на пластинчатый электрод 5 и далее в виде плоской горизонтальной струи по периметру электрода 5 стекает в электрическое поле. Скорость подачи смолы в электрополе должна быть не менее 1,5 м/с. Наиболее оптимальными являются сопла 60 сечением 7 х 17 мм. При уменьшении ширины сопла оно забивается фусами. С...

Устройство для очистки проб газа

Загрузка...

Номер патента: 628417

Опубликовано: 15.10.1978

Авторы: Олесюк, Стеблий, Шалаев

МПК: G01N 1/00

Метки: газа, проб

...труба 3; муфтой 4 соединена труба Ь с равномерно расположеннымн по ее периметру тангенциальными отверстиями 6, На внутренней стенке газовой трубы установлены отражатели 7 и спираль 8. Устройство содержит наружные ребра 9, приваренные к корпусу 1, крышку 10 с отводящим патрубком 11, он же служит для прижатая крышки керамического фильтра.Устройство работает следующим образом.Исследуемый газ подают в газовую трубу3, в верхней части которой имеются четыре ряда тангенциальных отверстий 6, благодаря нм проникающий газ получает первоначальное завихрение, затем он наталкивается на промежуточные отражатели 7, ударяясь о них, отдает частично влагу и крупные части цы пыли, благодаря потери скорости, тем самым омываются влагой и отводятся через...
