F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 295932

Опубликовано: 01.01.1971

Авторы: Агамирзоев, Беженцев, Шапиро

МПК: F16J 1/00

Метки: глубинного, насоса, плунжер

...втулок, отличаюити целью обеспечения надежной ф 3 ПО,1 Оженнн нр: минн ма;Ьно ступенчатости плунжера, он цснтрнчно расположенным во 15 ком, ооразующнм с Внутренне Втулок ко;ьце 130 Й заз 013, заполсоса, содержайся тем, что, с пксацнн втулок й кривизне и снабжен кон- В т ул к 1 х н а т 11 у Оповерхност.о яемый пластнИзвестны длинные плунжеры для глубинных насосов, состоящие из набора втулок. Однако их изготовление связано с большими технологическими трудностями для соблюдения их минимальной кривизны.Для надежной фиксации втулок в положении, обеспечивающем минимальную кривизну и ступенчатость плунжера, предлагается снабжать плунжер патрубком, концентрично расположенным во втулках и образующим с внутренней поверхностью втулок кольцевой...

Номер патента: 295933

Опубликовано: 01.01.1971

Авторы: Вар, Егоров, Носов, Смирнов, Тимофеев

МПК: F16J 15/06

Метки: жестких, измерительных, уплотнение, цилиндрических, электродов

...меовых колец, соприх имеют треугольплотнения дл индрических комплектов и фторопласт торцы которьр ед м ст изобретения Уплотнение для жестких измерительных цилиндрических электродов, выполненное в виде набора комплектов чередующихся металлических и фторопластовых колец, соприка сающцеся торцы которых имеют треугольноесечение, отличающееся тем, что, с целью герметичного уплотнения электродов при больших давлениях, комплекты колец выполнены с последовательно уменьшающимися углами 25 сопряжения, начиная с пары, непосредственно воспршгцмаюгцец усилие затяжки.относится к области элект бретеция - герметичное уплотцеродов при больших давлениях.Это достигается выполнением комплектов колец с последовательно уменьшающимися углами сопряжения,...

Номер патента: 295934

Опубликовано: 01.01.1971

Авторы: Ибрагимов, Назаров, Тара

МПК: F16J 15/12

Метки: плунжера, уплотнение

...емента, для лнен кольц евую эксц нажи многоНедостатком известного уплотнения является эксцентричное приложение усилия к втулке манжеты при демонтаже уплотнения, что приводит к дополнительному сопротивлению при извлечении манжеты и может привести к перекосу и заклиниванию втулки,Цель изобретения - облегчение демонтажа уплотнения. Для этого цажимной элемент и армирующая втулка соединены разъемным кольцом, торцевые заплечики котороо входят в кольцевые канавки, выполненные во втулке манжеты и нажимном элементе,На чертеже представлен один из возможных конструктивных вариантов описываемого уплотнения. редмет цзооретени е плунжера, преимущевысокого давления, с ма й, например, мсталлцческо ж которого осуществляетс пмцого элемента. отлача елью...

Номер патента: 295935

Опубликовано: 01.01.1971

Авторы: Лебедев, Рабинович

МПК: F16J 15/34, F16J 15/54

Метки: 1жискька__, всгсоюзная, гкдя

...смазки меньше.В зависимости от конкретных условий работы и герметизируемой среды уплотнительные кольца могут быть выполнены и из других материалов, например, из силона, фторопласта, графита, медеграфита,Такое конструктивное выполнение торцового уплотнения позволяет использовать его в автомобилестроении, тракторостроении, транспортном и общем машиностроении и других областях техники, где требуется высокое качество герметизации вращающихся выходных валов, большой срок службы и простота эксплуатации, а именно, в коробках передач, раздаточных коробках, редукторах, насосах, компрессорах и т. п.295935 Изд, Мо 325 Тираж 473 Заказ 741/2 Подписное Типография, пр, Сапунова, 2 Предложенное уплотнение может быть применено также для...

Номер патента: 298782

Опубликовано: 01.01.1971

Автор: Пырлык

МПК: F16J 13/08

Метки: аппарата, люк

...на фиг. 2 - общий вид устройства в аксонометрии.Устройство включает основание 1 с прижимной планкой 2 и крьгшгсу 8 с уплотнением 4. Приживгная планка 2 онабжена стаканом б, имеющим на торце срезы б, выполненные по винтовьгхг линияз и взаизгодействующие с выступами 7, расгголоженньвги на крышке 8,едмет изоб ения ющии шкусу целью рижим гм,на лиця расп основание сплотнением,повышения ая планкаорце срезы,и взаимо- ложенными Изобретение ческой прохгышл Известно устр шки сосуда, сод крышки, концент ное запирающее крышки, выполне вой направляюще ном цилиндричес,са сосуда, имею зы. Но устройств тивностью рабо длительностью О люка.На хвостовике стакана б установлена рукоять 8 для поворота стакана. На крышке 8 имеется неподвижная скоба 9,...

Номер патента: 298862

Опубликовано: 01.01.1971

Авторы: Лазарев, Лифман, Ллио

МПК: F16J 15/32, G01N 3/12

Метки: исследования, работоспособности, торцевых, уплотнений

...4 и уплотненных эластичными элементами б, пружину 7 для самоустановкп подв 1 лжных элехлептов уплотнений по поверхностям трения, крышку 8, емкость 9 со змеевиком 10 для исследования уплотнений в парогазовой среде, штуцер 11 для ввода жидкой среды, камеру 12,для рабочей жидкости, кольцевую рубашд.у 13; поддон 14 п штуцеры 1-т 11.Бращающиеся элементы 15 уплотнения закреплены в обоймах 5, неподвижные элементы 1 б - в кольцевых поршнях 1.Рабочая головка может устанавливаться па станине 17 (схт, фнг. 2). Двигатель 18 с редуктором 19 установки предназначен для вращения вала рабочей головки, гидропрессы 20 - для создания нагрузок на уплотнения, Насосы 21 служат для подачи жидкости через штуцеры П 1 и 1 Ч, баллон 22 - для создания давления...

Номер патента: 299688

Опубликовано: 01.01.1971

Авторы: Пушкина, Шехтман

МПК: F16J 1/24

Метки: газораспределительное

...сферической и размещена в полости юбки, имеющей сферическую поверхность. Поршень выполнен цельным и снабжен опорной шайбой, получающей поворотное движение от шатуна.Это позволяет упростить конструкцию газор аспределительного устройства.На фиг. 1 показано предложенное устройство, продольный разрез, на фиг. 2 - то же,при максимальном повороте поршня продольный разрез, на фиг. 3 - разрез по А - А на фиг. 2.Устройство содержит поршень 1, в который вставлен верхней сферической головкой шатун 2, закрепленный в поршне через опорную шайбу 3 винтами 4, Юбка поршня и опорная шайба 3 снабжены сферическими поверхностями, которые обхватывая сфери ческую головку шатуна, образуют шаровойшарнир, В результате шатун может поворачиваться...

Номер патента: 300042

Опубликовано: 01.01.1971

Автор: Невесенко

МПК: F16J 13/16, F17C 13/06

Метки: затвор, крышки, пыстродействующий, сосуда

...(запирании затвора) оно входит в паз 6 на половину своей толщины. Через вырезы 8 во фланце 1 пропущены приводные рычаги 9, закреп ленные на кольце с помощью штифтов 10,При помощи пальцев 11 рычаги шарнирно соединены с гайками 12, навинченными на винт 18, который имеет правую и левую нарезки для обеспечения одновременного движения приводных рычагов в противоположные стороны, Винт установлен в закрепленных на фланце 1 подшипниках 14 и заканчивается хвостовиком 15 для соединения с приводом.Вместо винтовой передачи для движения рычагов может быть использован любой известный механизм.Одновременное и концентричное перемещения всех частей кольца осуществляется копирными устройствами, состоящими из пальцев 1 б, закрепленных на рычагах 9, и...

Номер патента: 300687

Опубликовано: 01.01.1971

Авторы: Засыпкина, Кандрусев, Новосельский, Прицкер, Трубицы

МПК: F16J 1/12

Метки: 300687

...поршня 1 со шт мощами болта 3, в версгие, ось ко рым эксценгриси ня и штока. Бол бым известовым щи стопорной ш 1 ОПредмет из ения ельная и тторболта,отлиащения д болтосью Изобретение относится к возвратно-поступательным парам, в частности к конструкциям соединения порция со штоком в силовых гидравлических и пневматических цилиндрах.В известных конструкциях соединение поршня со штоком осуществляется отосредством болта, вворачиваемого через торец поршня в шток, причем оси поршня, штока и болта совпадают. Недостатком этих известных конструкций является саморазвинчивание Крепежной детали (болта), вызванное тем, что поршень при ослаблении затяжки крепежной детали и при вибрациях получает возможность некоторого проворачивания вокруг...

Номер патента: 300688

Опубликовано: 01.01.1971

Авторы: Дунин, Исупов, Трунов

МПК: F16J 9/08

Метки: поршня, уплотнения

...что кольца отбсхртованы под острым углом к поверхности цилиндра, обращены в сторону рабочего давления и с противоположной стороны имеют фаску для захода воротника эластичной манжеты. Установлены упругие колыца с возможностью осевого смещения.Эти отличия позволяют повысить надежность и долговечность уплотнения.На чертеже изображено предлагаемое устройство.На теле поршня 1 размещены эластичные манжеты 2 и воздействующие на них упругие разрезные кольца 3, отбортованные под острым углом к поверхности цилиндра в сторону высокого давления. Уплотнение крепится на теле поршня с помощью гайки 4 через дистанционные кольца Б и б таким образом, чтобы гибкий воротник эластичной манжеты 2 заходил в фаску упругого кольца ло небольшой осевой люф подж...

Номер патента: 300689

Опубликовано: 01.01.1971

Автор: Молостов

МПК: F16J 15/08, F16J 15/46

Метки: соединения, уплотнение, фланцевого

...уплотнения может быть устаовлс и вне кольца, например на флацс 4,зобретенн ме Упл предст таллич щееся ти и у отение дляавля.ощее со еское кольцо тем что, с це рощеня ди Изобретение относится к уплотнениям, применяемым в различных отраслях промышленности для герметичного соединения деталей или узлов, например, фланцев трубопроводов, технологических аппаратов и т. д. 5Известны уплотнения для соединения деталей, выполненные в виде пустотелого металлического кольца круглого сечения, внутренняя полость которого наполнена инертным газомод давлением, 10Недостатком этих уплотнений является ненадежность в работе, так как при их приме- неии требуется постоянное сохранение внутреннего давления, а малейшая трещина или отверстие приводит к...

Номер патента: 301486

Опубликовано: 01.01.1971

Автор: Ндин

МПК: F16J 15/26

Метки: вала, вращающегося, манжетное, уплотнение

...чертеже показано предлагаемое уплотнение. ныи в данном случае в в ки б, Компенсация износ работе уплотнения проис перемещением нажимног действием усилия пруж такт нажимной поверхно той обеспечивается за с при вершине нажимного жеты,дмет и ени Манжетное уплотнение вращающегося вала, содержащее манжету и механизм ее поджатия к валу, отличающееся тем, что, с целью равномерного распределения нагрузки по всей зоне контакта манжеты с валом и увеличения срока службы уплотнения, кольцевое линейное поджатие губки манжеты к валу осущест влено при помощи подпружиненного концентрично расположенного на валу стакана с конической нажимной поверхностью, причем для предотвращения выворачивания манжеты установлен кольцевой упор. жатие манжеты 1...

Номер патента: 302540

Опубликовано: 01.01.1971

Авторы: Бабикова, Биков, Соколовский

МПК: F16J 15/14

Метки: предназначенных, уплотнения, устройств

...а также в любой области техники, где требуется надежная герметизация различных аппаратов и прочих резервуаров с летучими веществами.Известен способ уплотнения устройств, предназначенных для проведения операций с летучими веществами, заполняющими уплотняемые зазоры.Целью описываемого изобретения является создание простого и надежного способа уплотнения устройств. Это достигается тем, что часть вещества, находящегося в реакционной зоне, возгоняют или испаряют и конденсируют в зазорах между уплотняемыми частями устройства при температуре в местах уплотнения ниже температуры возгонки или плавления этого вещества. Кроме того, с целью повышения качества уплотнения, герметизацию производят при температуре реакционной зоны на 5 - 10 выше...

Номер патента: 302541

Опубликовано: 01.01.1971

Авторы: Генкинд, Ковалевский, Козловский

МПК: F16J 15/14

Метки: 302541

...Е продолщенылотненку пласти уп ьным разрезом планки 3, приж ия к металличе нок 3 ведут пр лотнения. из эластичного матеимеющее продольпредназначенное для ков главным образом твах. 5 ние отличается от иза стенки продольного к монтажной поверходольным разрезом. его. 10 предлагаемое уплотонтажа), поперечный Предмет изоб ния Уплопримерналом,ченияного каверхнос нение из эластичного резины, с продольным отличающееся тем, что, го монтажа, сторона с нала, примыкающая к ти, выполнена с продол атериала, на нутренним ка с целью облегенки продоль монтажной поным разрезом Известно уплотнениериала, например резиньный внутренний канал,дверных проемов и люна транспортных средсПредлагаемое уплотневестного тем, что сторонканала, примыкающаяности,...

Номер патента: 302542

Опубликовано: 01.01.1971

Авторы: Бедер, Всесоюзный, Янков

МПК: F16J 15/34

Метки: вала, вращающегося, двойное, охлаждаемое, торцовое, уплотнение

...охлаждающей жидкости. На чертеже изображено предлагаемое уплотнение, продольный разрез.В камере 1 на втулке 2, жестко закрепленной на валу 3, собраны подвижные детали уплотнения: обойма 4, закрепленная винтами 6, два фторопластовых кольцевых клина 6, два графитовых вращающихся кольца 7, которые пружинами 8 прижимаются к неподвижным кольцам 9. Неподвижные кольца запрессованы на герметиках в крышки 10 и 11, которые крепятся на резьбе или винтами к корпусу 12 и уплотняются прокладками 13 и 14. Ггодвижные 7 и неподвижные 9 кольца образуют уплотняющие пары трения. На наружной поверхности обоймы имеетсявинтовая нарезка, и на запрессованном в корпусе 12 статоре 16 выполнена винтовая нарезка противоположного направления. Совокуп ность...

Номер патента: 302642

Опубликовано: 01.01.1971

Авторы: Емель, Жуков

МПК: F16J 15/32, G01M 13/00

Метки: 4еенбиб, валовсоюзнаяп, контактных, но-к-п, прибор, пютека, радиальпого, уплотнений, усили

...вал, выполненный из двух полонин 1 и2, на который надевается испытываемое уплот нение 3. Неподвижная половина 1 вала жссгко закреплена на основании 4, на котором укреплен также разгрузочный клапан 5, подсоединенный к пневмосистемс 6 прибора. Подвижная половина вала 2 опирается ца шарики 7, помещенные в направляющих основа.шя, и содержит регулируемый упор 8. В свободном пространстве полого вала па неподвижной половине 1 укреплен сильфоц 9, полость которого сообщена с пневмосистсмой, в которую подается газ через обратный клапан 10 от источника сжатого газа, например от ручного насоса 11. В исходном положении сильфоц дном касается внутренней поверхности подвижной половицы 2 вала. Для смыкания половин вала во время работы с прибором и...

Номер патента: 302904

Опубликовано: 01.01.1971

Авторы: Ииостранец, Иностранна, Кобе

МПК: F16J 9/08

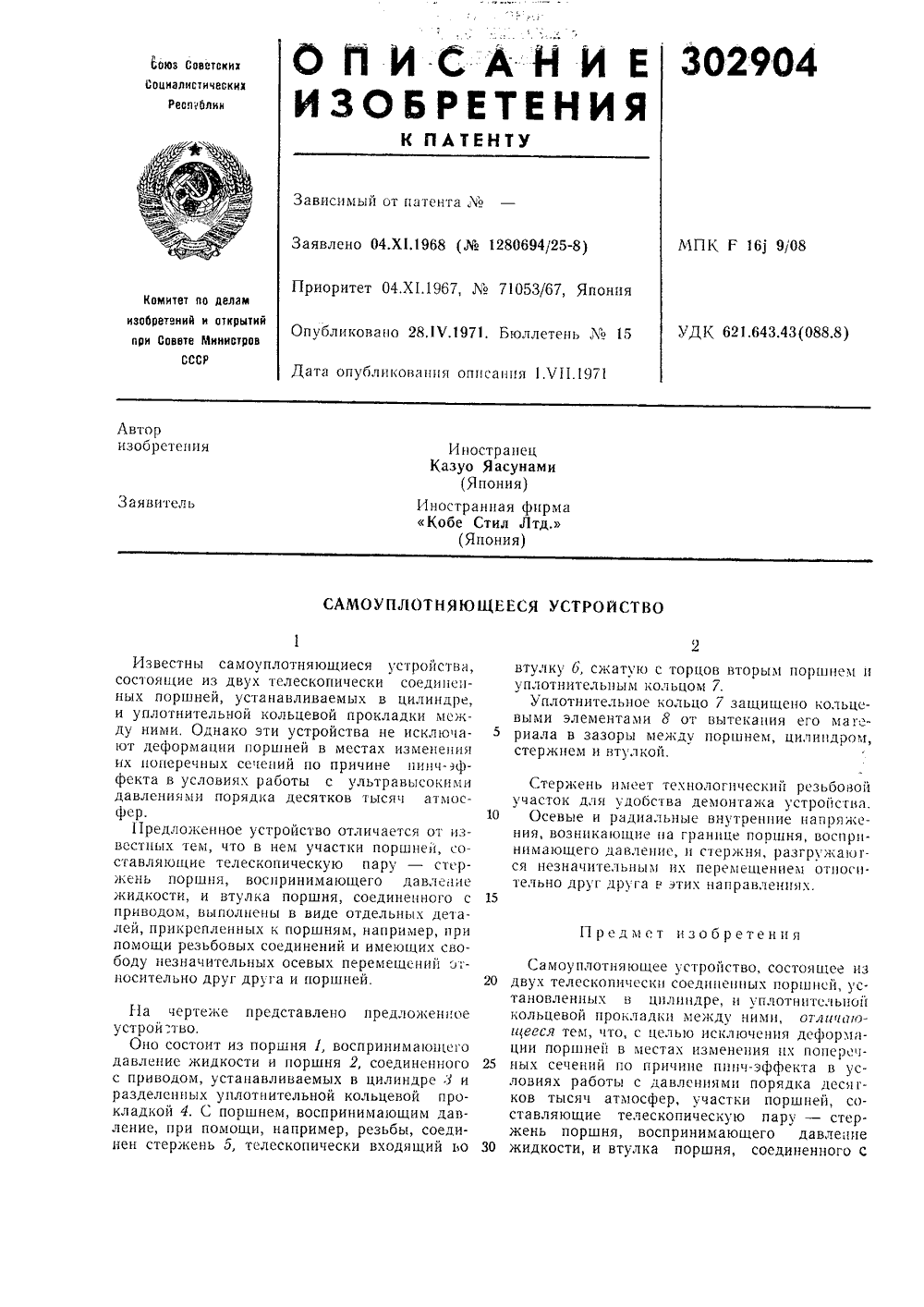

Метки: самоуплотняющееся

...ции поршней в местах изменения цх 5 ных сечений по причине шгнч-эффек ловиях работы с давлениями поряд ков тысяч атмосфер, участки пор ставляющие телескопическую пару жень поршня, воспринимающего О жидкости, и втулка поршня, соединно предложенное 11 а чертеже представл устрои-.тво.Оцо состоит из поршня 1 давление жидкости и пор с приводом, устанавливаем разделенных уплотнительн кладкой 4. С поршнем, вос ление, при помощи, напри нен стержень 5, телескопи ощего енного ре 3 ипром дав, воспринимашня 2, соединых в цилиндой кольцевойпринимающимер, резьбы,чески входящ оедий ьо Известны самоуплотняющиеся устроиства, состоящие из двух телескопически соединенных поршней, устанавливаемых в цилиндре, и уплотнительной кольцевой прокладки между...

Номер патента: 303467

Опубликовано: 01.01.1971

Авторы: Пасич, Специальное

МПК: F16J 10/00

Метки: гильзе, головки, крепления, узел, цилиидра

...через вырез в Гильзе введены с минимальным зазором секторы 3, представляющие собой части разрезанного кольца, например, прямоугольного сечения. Секторы, контактирующие одцоврсмецно с боковыми поверхностями кольцевь,канавок п 1 льзы и головки, выполцяют рольшпонок и восприштмают осевое усилие, возникающее при рабочем давлении в цилиндре,5 Крышка 4, имеющая форму выреза в Гильзи прикрепляемая 1, ГолОВ 1 се Винтами 5, препятствует выпаданию секторов из кольцевь 1 хканавок и одновременно предохраняет головки и гильзы от относительного проворота.10 Упор 6 предцазцачец для заталкиваш 1 ясекторов в кольцевые канавки при сборке ивыталкивании их при разборке,Сборка производится в следующем порядке.15 При снятой крышке и совмещенных кольцеВых...

Номер патента: 303468

Опубликовано: 01.01.1971

Авторы: Альфред, Вители, Германска, Иностранцы

МПК: F16J 15/08

Метки: линзовое, уплотнение

...давления и температурах.Известны линзовые металлические прокладки фланцевых соединений.Предложенное уплотнение отличается от известных тем, что металлическая прокладка размещена между двумя кольцевыми металлическими сегментами.Этим достигается улучшение герметизации путем самоустановки деталей при колебаниях давления и температуры.На чертеже изображено уплотнение в разрезе.Между фланцами 1 помещена металлическая прокладка 2, зажимаемая двумя кольцевывп; металлическими сегментами 3,Отношение внутреннего и к наружвом ( радиусу сегментов выбирается в пределах 0,5 - 0,87. Твердость прокладки 2, как правило, мень 5 ше твердости фланцев. В случае равенства твердости прокладки 2 и фланцев твердость сегментов т выбирается меньшей.Предмет...

Номер патента: 304400

Опубликовано: 01.01.1971

Авторы: Анос, Задворный, Йатштио, Норкин, Соколов

МПК: F04B 53/14, F04B 53/16, F16J 1/00 ...

Метки: пара, трения

...в канавку на теле одной из сопрягаемых деталей пары.Недостатком таких колец является их сравнительно малое сопротивление выворачиванию.Цель изобретения - упрощение монтажа и демонтажа колец при использовании в качестве материала для них эластичной профилированной ленты с поперечным сечением типа ласточкин хвост.Это достигается тем, что в теле детали выполнен тангенциальный заходный паз аналогичного канавке поперечного сечения.На фиг. 1 изображен поршень предлагаемой пары с наружным опорным кольцом; на фиг. 2 - цилиндр с внутренним опорным кольПара трения включает разрезное уплотняющее или опорное кольцо 1, изготовленное из эластичной профилированной ленты с поперечным сечением, преимущественно типа ла 1. Пара трения, преимущественно...

Номер патента: 304401

Опубликовано: 01.01.1971

Авторы: Камынин, Рудометкин, Силовой, Шеллер

МПК: F16J 1/22

Метки: 304401

...выполненную в виде сферического вкладыша, подвижно установленного в крышке цилиндра, Наличие такой направляющей обеспечивает нормальную работу цилиндра при угловых смещениях штока. Однако величина этих смещений в известных силовых цилиндрах ограничена вследствие фиксации штока в центре поршня,Цель изобретения - увеличение допусти. мых угловых смешений штока. Для этого в предлагаемом цилиндре шток снабжен сферической головкой, а в поршне выполнена расточка, в которой подвижно установлен дополнительный вкладыш, соединенный со сферической головкой штока.На чертеже показан предлагаемый цилиндр.Силовой цилику 2, поршеньи вкладыш б,Направляющая выполнена в виде сферического вкладыша, подвижно установленного в ндр содержит корпус 1, крьпн,...

Номер патента: 304402

Опубликовано: 01.01.1971

Авторы: Азербайджанский, Дозорцев, Сафиев

МПК: F16J 15/16

Метки: гидравлических, испытания, насосов, поршней, уплотнения

...центрируют наосновании по цилиндрическому выступу. Зазор меРкд) нихи )нлОтняют резиновыми кольцами 9, вставленными в канавки цилиндра 2,б Цилиндр 2 крепят к основанию с помощьютарированнои втулки 10, один конец которойболтовым соединением крепится к основанию,а др) Ои ) ннраетс в бурт на наружной но 5 ерхности цилиндра 2, и накиднои гайки 11,10 нав 1 н енгон на тарированную втулк).,5 стронство снабжено впускным 12 и нагнетагсльщм И обрагными клапанами, связыающими ИО.10 с 1 ь межд) 000 и:и ИО 1 РШН 51 мн с с 00 1- етств) кяцими магистралями. Вынолнение15 цилиндров, а следовательно, и поршней разного диамера позволяет нол)чать н)льснр)- 10 цее дав,ение жидкости в волости межд)НОРШН 5 МИ,11 редлагаемое устройство работает слсдук 20 1 Цнм...

Номер патента: 304403

Опубликовано: 01.01.1971

Авторы: Веселовский, Гантман, Гуммель, Пат

МПК: F16J 15/32, F16J 15/54

Метки: вала, вращающегося, уплотнение

...схема датчика сигцализатора протечки.Уплотнение драгцаюцегос 5 вала 1 содержит установленные в корпусе 2 насоса 3 осцодцую 4 и резервную 5 манжеты, опорное кольцо 6, выполненное из магнитного материала, пружинуу 7 и электромагнит 8, В цепь питания электромагнита включен датчик 9 сигнализатора протечки жидкости через основную мац)кету. Датчик содержит мостик 10 сопротивления, элсктромаг)1 итцое реле 11 с коцтактором 12, включенным в цепи электромапи)та, 5 и сигнальную лампочку 1).Уплотнение работает следующим оорязом.1 сли и 1)оте 1 ка жидкости через Осцодцук))1 аижет) ле)кит В доп) стимых цредс:1;1 х, тс резервная манжета цри помощи цодпружи 10 псиного опорного кольца уды рживается В цсраоо 1 ем полОжеиии, т. е. ее раООчая крОмка...

Номер патента: 305299

Опубликовано: 01.01.1971

Автор: Порохн

МПК: F16J 1/06

Метки: гидроцилиндр

...элемента исообщающим ограниколь 1 ами полость местью поршня и предстепкой цилиндражидкости. Известны гидроцилицдры, подвижцые детали которых фиксируются при помощи предварительно напряженных элементов, например при помощи предварительно напряженной направляющей втулки штока. Расфиксацпя штока осуществляется при этом путем подачи рабочей жидкости под давлением в полость меж ду штоком и втулкой,Описываемый гидроцилиндр отличается тем, что поршень выполнец в виде сгакаца, связа 1 шого со штоком при помощи упру ого элемента и сцабжеццого кацалом, сообщающим ограцичеццую уплотнительпыми кольцами полость между рабочей поверхнос 1 ьк поршня и предварительцо напряже 51 цой сгс 11- кой цилиндра с магистралью рабочей 5 кцдкости,На чертеже...

Номер патента: 305300

Опубликовано: 01.01.1971

Авторы: Березовский, Быстрова, Верецун, Веселов, Государственный, Микробиологического, Штрейс

МПК: F16J 13/00

Метки: давлением, крышка, работающих, сосудов

...положение резьбового кольца,32, фиксыу Ощего положение полностью открытой крышки, реле 33 давлени 51 с эле 1(трическиь 1 БыклОаелем, фиксирующего наличие или отсутствие давления г сосуде или аппарате, и стопорного ъ 1 еханизма 34.Стопорный механизм закреплен на переходной горловине крышки и состоит из электромагнита 35, двуплечего рычага 36, штока 37 с пружиной 38 и электрического выключателя 39, фиксирующего положение штока.При закрытой крышке электромагнит выключен, и шток с помощьо пружины и веса якоря электромагнита удерживается ы верх. нем положении. В этом пол 05 кепии иток 1 онцом входит в отверстие проушины 40, закре . ленной на резьбовом кольце, и этим устраняется возможность поворота резьбового кольца и открывания...

Номер патента: 305301

Опубликовано: 01.01.1971

Авторы: Веселовский, Гантман, Гуммель, Майзенберг

МПК: F16J 15/32, F16J 15/54

Метки: вала, вращающегося, уплотнение

...чающего устройства с подпружине 1 шым перемещаемым под Авторы1 зобретения В, В. Веселовски Изобретение относится к области упло г;1 и ТЕЛЬНой ТЕХНИКИ, В ЧаСТНОСТИ К упЛОтнепИ 5 М вращающегося вала.Известно уплотнение вращающегося вала, выполненное из основной и резервной манжт, последняя из которых вводится в работу прп помощи включающего ее устропстиа Опор. ныъ 1 кольцом, расположенным между х а 115 кетои и валов, приводиы с позОпьО з.1,1,тромагнита. Надежность включения в рабогу р зервной манжеты зависит от датчика с 1 Нализатора утечки, который со временем может разрегулироваться.Целью изобретения является повыше ше надежности и быстродействия включающего усг ройства. Это достигается тем, что опорное кольцо связано с...

Номер патента: 305302

Опубликовано: 01.01.1971

Авторы: Конструкторского, Стародубов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вращавшихся валов машин и аппаратов.Известны торцовые уплотнения, содержащие на рабочей поверхности подвил(ного элемента кольцевую канавку.Предложенное устройство отличается о ИЗВЕСТПЫХ ТЕМ, ЧТО КОЛЬЦЕВЯЯ КЯНЯВКЯ НО. двикного элемента выполнена глубиной, плавно меняющейся но длине, и в месте переходя от максималной глубины к миннмално 1 снабжена торцовым уступом, в котором нместс 5 скВОзной каял. 11 яд Выходных 1 ОтВерстнсм последнего размещен желобообрЯзныи козырек. Это позволяет повысить надежность уплотнения, уменьшить утечки рабочей среды ч- рез уплотнение, а также снизить удельнос давление в паре трения.1-1 Я фи. 1 изоора:кено предложенное уплотнение, общий Вид; на фиг. 2 - разрез поА - А на фиг. 1.11 а корпусе 1 укреплен...

Номер патента: 306303

Опубликовано: 01.01.1971

Автор: Полиновский

МПК: F16J 13/02

Метки: боковой, ввод, высокого, давления, сосудов

...относится к сосудам высокого давления, применяющимся в тсплотсхш 1- ческой и химической промышленности.Известны боковые вводы с усилением путем местного утолщения материала и ввар; - вания высокопрочных колец в отверстия для боковых вводов. Известны также боковые вводы в барабан котла, с приваренной внутри него тонкостенной защитной рубашкой, для уменьшения колебаний температуры в 1 материале оболочки. Недостатком первых яв. ляются значительные конструктивно-технологические трудности, недостатком вторых - высокая теплопроводность защитной рубашки, не позволяющая полностью гасить циклическое колебание температуры.Цель изобретения - эффективное снижение концентрации напряжений н получение стабильного поля температур материала...

Номер патента: 306304

Опубликовано: 01.01.1971

Авторы: Горелик, Демидович, Капоровский, Сссою

МПК: F16J 15/06, F16L 23/16

Метки: неподвижного, разъемного, соединения, уплотнение, цилиндрических

...деформация резинового слоя и снижаются монтажные усилия. Затяжка болтов9 производится ло исчезновения зазора мсж 30 ду фланцами 7 и 8,с 1 кольбоку; на Изобретение относится к области машиностроения и может быть использовано при конструировании герметичных неподвижны х разъемных соединений, подвергающихся воздействию, например, криогенных тслпсратур.Известны уплотцеия разъемных неподвижных соединений цилиндрических деталей, например, фланцевых, выполненные в вил покрытых эластичныл материалом металлических колец с иным, чем у материала уплотцяемых деталей, коэффициентом линейного расширения. При монтаже этих уплотнений возникают значительные усилия вследствие и: большой жесткости.Уплотнения других типов, с деталями меньшей...

Номер патента: 306609

Опубликовано: 01.01.1971

Авторы: Гидромеканик, Жакоб, Иностран, Клод, Компани, Сент, Фирмини

МПК: B21B 37/62, F16J 1/02

Метки: 306609

...стенок поршня и связанной с ними через торцовое уплотнение.Это позволяет повысить точность регулирования процессом прокатки за счет снижения боковых нагрузок, действующих на поршень гидродомкрата.На чертеже изображен предложенный гидродомкрат в разрезе,Гидродомкрат состоит из корпуса 1, полого поршня 2 с крышкой 3. Крышка выполнена подвижной относительно стенок поршня и стянута с последними через ступицу 4 посредством пружины 5 и болтового соединения 6.Между крышкой 3 и стенками поршня установлено торцовое уплотнение 7, которое за 5 фиксировано двумя скользящими кольцами 8и 9, Верхние грани колец имеют скосы, а сами кольца поджаты к крышкам 3 пржпнами 10 и 11, которые опираются на заплечики в стенках поршня.10 Постоянное поджатие...
