F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Страница 117

Опора прокатного валка клети дрессировочного стана

Загрузка...

Номер патента: 1563583

Опубликовано: 07.05.1990

Авторы: Рольф, Эрнст-Оскар

МПК: B21B 31/07, F16J 15/32

Метки: валка, дрессировочного, клети, опора, прокатного, стана

...обращенного к подшипнику, и тем самым кольцевого ребра 10 и кольцевой фаски 15, что обеспечивает постоянное уплотняющее воздействие.Запирающий кольцевой буртик 14 имеет два круговых улавливающих паза 22, Последние в поперечном сечении имеют вид глухих отверстий и убывают к основанию паза в направлении к оси валка так, что масло, которое собралось в улавливающем пазу, может беспрепятственно стекать к самой нижней точке уступа 13 и к сливному отверстию.Опора работает следующим образом, Во время работы клети в опоре валка могут возникать очень высокие температуры масла, При кипящем масле масляные пары поднимаются из масло- сборника и попадают через отверстие для стока масла к валку. Выполнение опоры с уплотнением решает исключение...

Уплотняющий материал

Загрузка...

Номер патента: 1564177

Опубликовано: 15.05.1990

Авторы: Голубев, Гордеев, Сорока, Чубин

МПК: C09K 3/10, F16J 15/56

Метки: материал, уплотняющий

...трения работать.Всухую . При значениях Я/Я более 1,0Ф55и и более 1 000 недостаток нитей гра"фита, имеющего хорошую теплопроводность, не позволяет эффективно отводить тепло от пары трения и поэтому кольцо работает всухую очень ограниченное время. При значениях Я /Я 2 менее 0,25 и п менее 50 имеется каркас с достаточно разветвленной сетью граФитовых нитей обеспечивающих хороший отвод тепла, однако слабый каркас карбида кремния не имеет достаточной прочности при термических нагрузках и кольцо трескается при работе всухую.Общая плошадь Я+ Я сечений карбидокремниевых ветвей графита в сечении кольца составляет не менее 0,9 от всей площади, Уменьшение общей площа" ди менее 0,9 свидетельствует о плохой упаковке ветвей, появлении пор 7, не-...

Устройство для испытания сильфонов

Загрузка...

Номер патента: 1564441

Опубликовано: 15.05.1990

Автор: Рабинович

МПК: F16J 3/04

Метки: испытания, сильфонов

...2, Стержень 20 снабженопорным буртиком 21 и с помощью гай. ки 22 прикреплен к нижней опоре 2. Отпроворота стержень 20 удерживаетсявинтом 23. На верхней части стержня20 навернуты регулировочная гайка 24с контргайкой 25, с помощью которых55верхняя опора 10 неремещается по высоте и закрепляется в заданном положении гайкой 26, На стержне 20 наклеен.т енэ одатчик 27, На нижней опоре 2 р асположены штуцер 28 поднода сжатого воздуха, штуцер 29 для замера рабочего данленця с помощью манометра и отверстия 30 для закреплешя устройства при испытаниях.Устройство для пспытажи сцльфонов работает следующим образом,"На испытуемом сильфоце 1 закрепляется заглушка 7 и его верхний флацец 5 крепится к ней болтами б, Нижний фланец 3 сильфона 1...

Прокладка

Загрузка...

Номер патента: 1564442

Опубликовано: 15.05.1990

Авторы: Кокурин, Пивен, Порошин, Сандалов

МПК: F16J 15/12

Метки: прокладка

...пролышленцости,Цель изобретения - повышение уплотняющей способности прокладки путемповышения ее упругости в осевом направлении, восстанавливаемости послеснятия нагрузки и уменьшениядеформации в радиальном направлении.На фиг, 1 представлена прокладка,разрез; на фиг, 2 - прокладка с зеркальным расположением слоев металлической ленты,Прокладка состоит из металлической ленты 1 и наполнителя 2, Металлическая лента навита спирально, слоиленты разделены слоями цаполнителя,В центральцой части профиля ленты 1выполнена складка Е-образной формы,состоящая из трех соприкасающихся слоев, периФерийные - части ленты выполнецы выступающилщ по обе стороны складкиВ качестве металла для изготовления ленты используют сталь или другиесплавы с пружинными...

Прокладка

Загрузка...

Номер патента: 1564443

Опубликовано: 15.05.1990

Авторы: Кокурин, Пивен, Порошин, Сандалов

МПК: F16J 15/12

Метки: прокладка

...и может быть использовано-во фпанцевых соединениях трубопроводов и корпусов высокого давления, например, в энергетической, хи 5мической и других отраслях промьшы 1 ецностиЦель изобретения - повышение уплот.цяющей способности прокладки путем по.10вышенчя ее упругости в осевом направлении, восстацавливаемости после снятия нагрузки ц уменьшения деформациив радиацьном направлении,На фиг, 1 представлена прокладка,разрез; на фиг. 2 представлена прокладка с зеркальным расположением слоев металлической ленты,цавита спирально, витки ленты раэделены слоями наполнителя, В качестве металла для изготовления ленты используют сталь или другие сплавы с упругими свойствами, а в качестве наполнителя используют асбестовую бумагуили ткань, фторопласт,...

Способ герметизации резьбовых соединений труб

Загрузка...

Номер патента: 1564444

Опубликовано: 15.05.1990

Авторы: Верхогляд, Гладуш, Колодяжный, Кочуев

МПК: F16J 15/14

Метки: герметизации, резьбовых, соединений, труб

...РЕЗЬБОВЫХСОЕДИНЕНИЙ ТРУБ(57) Изобретение позволяет повыситьгерметичность резьбового соединениятруб, В смазку вводят хрупкий зернистый наполнитель с размерами зерен неменее 0,25 мм. На резьбовую поверхность одного из соединяемых элементовнаносят смазку и свинчивают соединение. Зерна наполнителя разрушаются,иэмельчаются и перетираются, что увеличивает поверхность раздела сред,при контакте с к-рой смазка переходит в нетекучее состояние, что обеспечивает герметичностьфит, древесный уголь, силикагель и т,п,При с в инчив анин с оединения э ер на хрупкого наполнителя разрушаются, иэмельчаются и перетираются, Суммарная площадь поверхности измельченных частиц на несколько порядков превышает площадь поверхности первоначальных" зерен...

Плавающее уплотнение штока гидроцилиндра

Загрузка...

Номер патента: 1564445

Опубликовано: 15.05.1990

Авторы: Гаврилов, Громов, Пронин

МПК: F16J 15/32

Метки: гидроцилиндра, плавающее, уплотнение, штока

...15, подающими загрязненную жидкость в очистительное устройство 16 и далее - в резервуар 17. Полость 18 нагнетания, образованная поверхностями конуса устройства и ребрами 1, соединена посредством входного штуцера 19 и гидрошлангов 15 с нагревательным элементом 20 и насосом 21, нагнетающим очищенную рабочую жидкость из резервуара 17.Плавающее уплотнение штока гидроцилиндра работает следующим образом.Насос 21 подает очищенную рабочую жидкость по гидрошлангам 15 в нагревательный элемент 20 и далее через штуцер 19 в полость 18 нагнетания, где через дросселирующую шайбу 8 и отверстия 9 в ней, на1564445 Формула изобретения Р Б 7 выходе которых установлены стержни 13, выполненные в форме усеченной капли для достижения наибольшего завихрения...

Гидравлический двигатель линейных перемещений

Загрузка...

Номер патента: 1566139

Опубликовано: 23.05.1990

Авторы: Кащеневский, Менделевский, Эглитис

МПК: F16J 1/02

Метки: гидравлический, двигатель, линейных, перемещений

...несущие карманы 9, При ,этом давление смазки падает. Через выходные дроссельные щели 10 смазка вытекает в канавки 11 и иэ них через отверстия 12 по сливному каналу 13 сливается в резервуар, Давление смазки в сливном канале 13 близко к атмосФерному, При приложении к поршню 2 радиальной нагрузки давление в карманах 9 измеряется как за счет изменения сечения щелей дросселя 10, таки за счет изменения дроссельных 25 щелей 16, благодаря чему происходит компенсация радиальной нагрузки. Формула изобретенияГидравлический двигатель линейных перемещений, содержащий установленные в корпусе поршень со штоком, снабженные каналами для подвода и слива рабочей среды, расположенные на цилиндрической поверхности порше несущие карманы, каждый из которых...

Силовой цилиндр

Загрузка...

Номер патента: 1566140

Опубликовано: 23.05.1990

Авторы: Мягченко, Ремарчук

МПК: F16J 1/02

Метки: силовой, цилиндр

...15 жидкость под давлением вытесняетсяпо суживающимся зазорам, образованнымконусами 20 и 21, к кольцевым проточкам 18 и 19, оттуда через торцовыерадиальные каналы 16 и 17, вспомогательные сквозные осевые каналы 9и клапаны 13 направляется в полостьсброса рабочего давления. Такое направленное движение жидкости обеспечивает возникновение в суживающихсязазорах, образованных конусами 20 и21, равных по величине гидростатических центрирующих сил. Ф о р м у л а изобретения 1, Силовой цилиндр, содержащийкорпус и размещенные в нем шток ипоршень, наружная поверхность которого выполеееееа в виде двух периферийных уплотненных относительно корпусацилиндрических поясов и двух усеченных конусов, сопряженных по основаниям равного диаметра, причем в...

Шатунно-поршневой узел

Загрузка...

Номер патента: 1566141

Опубликовано: 23.05.1990

Автор: Бондаренко

МПК: F16J 1/14

Метки: узел, шатунно-поршневой

...тронк 4имеет сквозной продольный паз 7, выголненный с возможностью прохождения через .него с зазором цилиндрического вогнутого элемента, а направ,. ллющие пазы 2 выполнены в верхнейчасти тронка 4. Сквозной паз 7 выполнен в плоскости, перпендикулярной оси качания поршня 1,35 В собранном состоянии предлагаемый шатунно-поршневой узел представляет собой кинематнческую пару четвертого класса с двумя степенями свободы,Ф о р м у:л а и з о б р е т е н и я1, Шатунно-поршневой узел, содержащий поршень с направляющими пазами, головкой и тронком и шарнирно связанный с поршнем шатун,причем шарнир выполнен в виде цилиндрического вогнутого элемента, частично расположенного в направляющих пазах и закрепленного. на шатуне состороны поршня, и...

Уплотнительный узел бойка гидромолота

Загрузка...

Номер патента: 1566142

Опубликовано: 23.05.1990

Автор: Ересько

МПК: F16J 15/00, F16J 15/32

Метки: бойка, гидромолота, узел, уплотнительный

...элемент 13 с каналом 25 14 и регулируемым дросселем 1 О, ВхОдЯщим в проточку 9 с возможностью осевого перемещения в ней.Уплотнительный узел работает следующим образом.При рабочем ходе бойка 1 влево рабочая жидкость из уплотняемой полости 8 увлекается в уплотняемый зазор между бойком 1 и направляющей 5, создавая в уплотняемом зазоре избыточное гидродицамическое давление. Одновременно с этим поршцевой элемент 3, перемещаясь соьместно с бойком 1 в торцовой проточке 9, нагнетает рабочую жидкость, находящуюся в проточке 9, цо каналу 10 в полостьуплотнительного гнезда, ограниченную рабочими кромками 1-образной манжеты 2. При этом ман жета 2 опорной поверхностью 3 давит на втулку 4, вызывая повышение контактных давлений. Рабочая жидкость,...

Комбинированное уплотнение

Загрузка...

Номер патента: 1566144

Опубликовано: 23.05.1990

Авторы: Лешков, Романюк

МПК: F16J 15/32

Метки: комбинированное, уплотнение

...3 манжеты поверхность вала 4, .установленного в рас точке корпуса 5. Во внутренней полости А манжеты 1 размещен кольцевой выступ 6 в маслоотражательной втулке 7, установленной без зазора на валу 4.Если уровень смазки таков, что смазка может заполнить не менее 1/4 объема внутренней камеры Б, то на периферии кольцевого выступа 6 могут быть размещены отверстия 8, край образующей которых отстоит на некотором расстоянии от внутреннего торца В манжеты. 25Комбинированное уплотнение работа ет следующим образом.При вращении вала 4 за одно целое с ним вращается и маслоотражательная втулка 7. Масло, заполнившее камеру Б во время остановки вала 4, под действием центробежных сил через отверстия 8 удаляется на стенки расточки корпуса 5, создав тем...

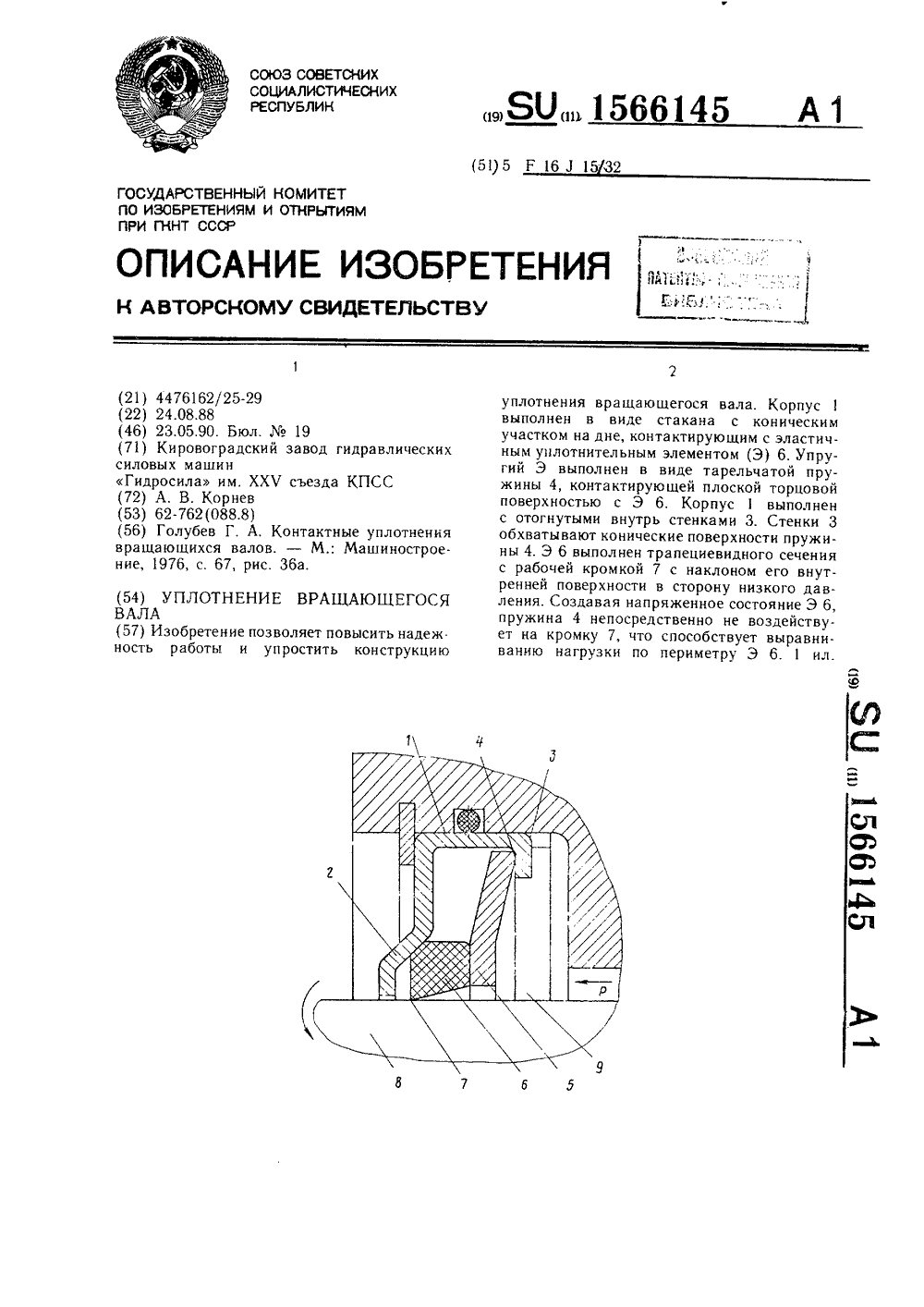

Уплотнение вращающегося вала

Загрузка...

Номер патента: 1566145

Опубликовано: 23.05.1990

Автор: Корнев

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнение

...уплотнение, разрез.Уплотнение вращающегося вала, например, объемных гидромашин содержит корпус 1 в виде стакана, имеющего в дне коническую нажимную поверхность 2, и отогнутые внутрь стенки 3, охватывающие тарельчатую пружину 4. Между конической нажимной поверхностью 2 и торцом 5 пружины 4 заключен кольцевой уплотнительный элемент 6 трапециевидного поперечного сечения с рабочей кромкой 7, примыкающей к валу 8.Корпус 1 уплотнения, пружина 4 и уплотнительный элемент 6 образуют подманжетную полость 9, сообщенную с внутренней полостью гидромашины.При работе гидромашины в подманжетной полости 9 скапливаются утечки рабочей жидкости и повышается давление, воздействующее на уплотнительный элемент 6, который, частично деформируясь, плотно...

Торцевое уплотнение и способ установки торцового уплотнения

Загрузка...

Номер патента: 1566146

Опубликовано: 23.05.1990

Авторы: Баринов, Соколов, Шатаев

МПК: F16J 15/34

Метки: торцевое, торцового, уплотнение, уплотнения, установки

...как направление эксцентриситста калибровочного кольца 10 и полой втулки 9 изменяется, то калибровочное кольцо 10 смещается в радиальном направлении относительно полой втулки 9. Происходит еще большее схватывание калибровочного кольца 10 с кольцевой втулкой 11. Износ кольцевой втулки 11 производится до тех нор, пока направление эксцентриситетов калибровочного кольца 10 и полойй втулки 9 совпадут. При этм наибольший зазор о между калибровочным кольцом 10 и полой втулкой 9 составит размер 4 е. Наименьший зазор равен О. Изменяют направление вращения вала 2.За счет тормозящего действия запорной жидкости и торцовых поверхностей калибровочного кольца 10 и кольцевой втулки 11 калибровочное кольцо поворачивается относительно полой втулки 9 до...

Торцовое уплотнение вала

Загрузка...

Номер патента: 1566147

Опубликовано: 23.05.1990

Авторы: Костицин, Секретов, Середа, Фридман

МПК: F16J 15/34

Метки: вала, торцовое, уплотнение

...неподвижное уплотнительное кольцо 1, установленное в неподвижной обойме 2, и враща ющееся уплотнительное кольцо 3, установленное в обойме 4. Последняя герметично, например, сваркой прикреплена к свободному концу металлического сил ьфона 5. Другой конец металлического сильфона 5 также герметично соединен с кольцом 6, Кольцо 6 установлено на валу 7 насоса и герметичность его соединения по в 2 у обеспечивается уплотнением прокладки 8 втулкой 9. В обоймах 2 и 4 выполнены выточки 1 О и 11, прилегающие к наружной по верхности уплотнительных колец 1 и 3. В выточки 1 О и 11 установлены прокладки 12 и 13 из деформируемого материала, уплотняемые фланцами 14 и 15 с буртиками, установленными на уплотнительные кольца 1 и 3. Поверхности прокладок 12 и...

Способ обработки кольца трения торцевого уплотнения

Загрузка...

Номер патента: 1566148

Опубликовано: 23.05.1990

Авторы: Соколов, Сухарева, Шатаев

МПК: F16J 15/34

Метки: кольца, торцевого, трения, уплотнения

...трения из мягкого материала. В случае применения твердых колец трения не достигается равенство контурной и номинальной поверхностей контактирования даже через длительное время эксплуатации.Пример 1. Изготавливают два кольца трения из силицированного графита СГ - П с размерами пояска трения фв.у,=.78 мм; фнар= - 83 мм применительно к упЛотнению на вал диаметром 65 мм.Затем одно кольцо трения помещают в приспособление для деформации кольца по известному способу, снабженное термоэлементом, и производят обработку торцовой поверхности его методом притирки на специальном оборудовании с обеспечением разной степени нагрева тела кольца по его высоте. Притирка производится в течение20 мин до неплоскостности не более 0,3 мкм. Контроль качества...

Магнитожидкостное уплотнение вала

Загрузка...

Номер патента: 1566149

Опубликовано: 23.05.1990

Автор: Перевозников

МПК: F16J 15/43

Метки: вала, магнитожидкостное, уплотнение

...элементом 1 О и полюсным наконечником 9. Кольцевая полость 20 по втулке 4 герметично отделена от парогазового объема 21 уплотняемого аппарата 22 упругоэластичным элементом 23 и связана с ним посредством радиально-осевых каналов 24 и 25 через слой зернистого пористого сорбента 26, размещенного в кольцевой проточке 27 основания между решетками 28 и 29. В качестве зернистого пористого сорбента может быть использован, например, силикагель. В кольцевой проточке 27 могут быть размещены зернистые пористые сорбенты нескольких видов в виде отдельных их слоев, например силикагель и активированный уголь.Герметизация подвижных и неподвижных соединений осуществлена уплотнительными элементами 30 и 31. В корпусе 1 выполнены отверстия 32 и 33 для...

Уплотнение поршня

Загрузка...

Номер патента: 1569414

Опубликовано: 07.06.1990

Авторы: Левкин, Шепельский

МПК: F02F 5/00, F16J 9/00

Метки: поршня, уплотнение

...часто у концов кольца за счет выбора углового шага, увеличивающимся к середине элемента, при этом элемент также приобретает дифференцированную по длине жесткость, но максимальное ее значение будет в середине элемента,В первый период движения поршня 2 от внутренней к наружной мертвой точке с верхней частью зеркала цилиндра 1 контактируют компрессионное кольцо 4, вспомогательное кольцо 5 и маслосъемный элемент 6 поверхностью 7. Съем набегающей пленки масла осуществляют в основном кольцо 5 и элемент 6, эффективность которого зависит от величины поджатия силами собственной упругости. Снятое масло аккумулируется между кольцами и в объеме между поршнем и зеркалом цилиндра, откуда по дренажной системе сбрасывается на внутреннюю поверхность...

Уплотнение неподвижных соединений

Загрузка...

Номер патента: 1569462

Опубликовано: 07.06.1990

Авторы: Домчишин, Донцов, Кузнецова, Кукин, Штительман

МПК: F16J 15/02

Метки: неподвижных, соединений, уплотнение

...при работе в агрессивных средах,На чертеже представлено уплотнение неподвижных соединений, обший вид,Уплотнение неподвижных соединений содержит тороидгльное герметизирующее резиновое кольцо 1, выполненное из теплоагрессивостойкой резины на основе фторкаучука и расположенное в кольцевой проточке 2 с поджатием со стороны высокого давления, фторопластовую шайбу 3, расположенную в кольцевой проточке 2 со стороны. низкого давления, В зазоре между шайбой 3 и элементом 1 размещен дополнительный уплотнительный элемент 4, выполненный из материала, пластичного во всем температурном диапазоне эксплуатации, инертного по отношению к сопрягаемым деталям 5 и 6, кольцу 1 и шайбе 3, например из силоксанового каучука,Уплотнение работает следующим...

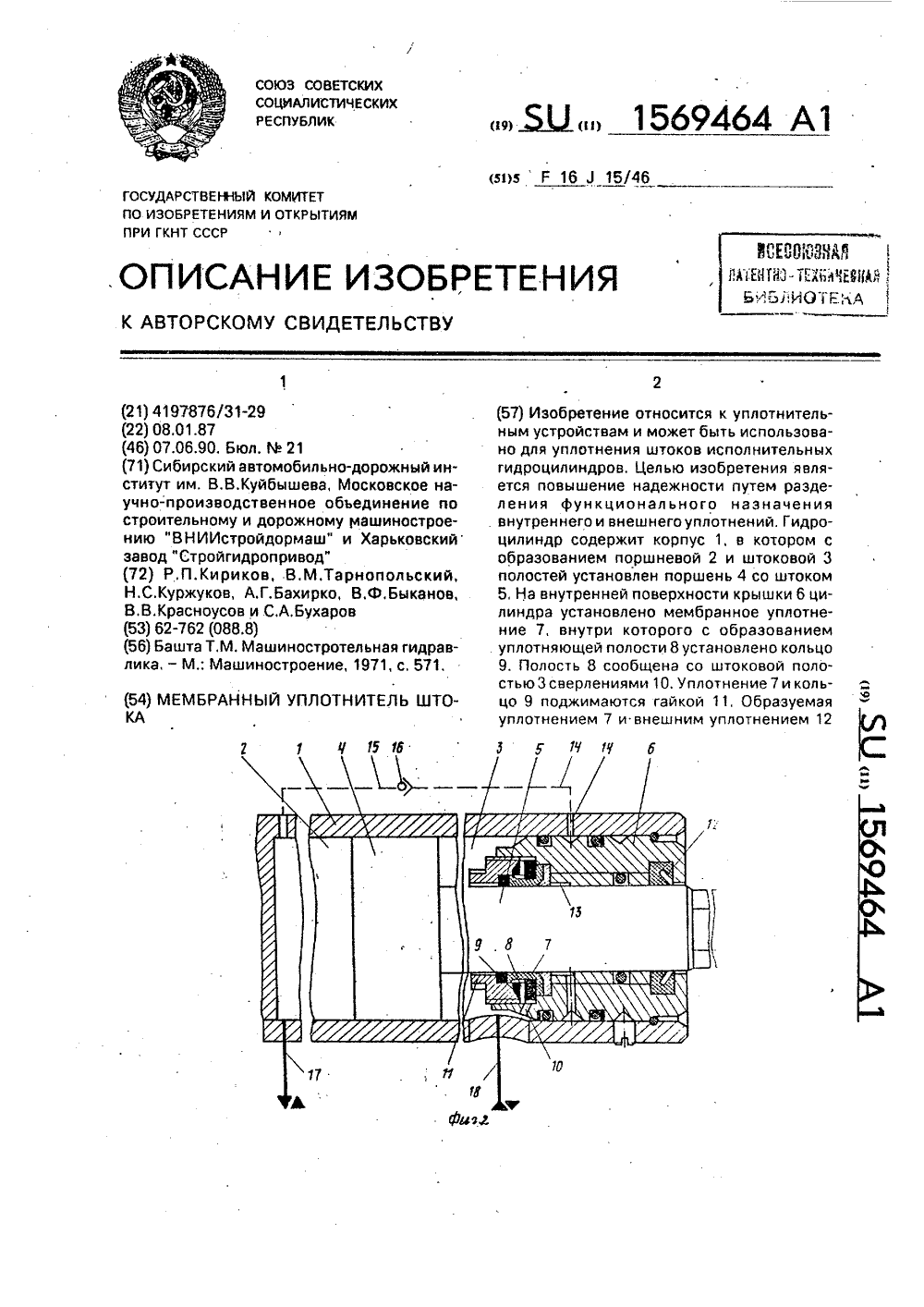

Мембранный уплотнитель штока

Загрузка...

Номер патента: 1569464

Опубликовано: 07.06.1990

Авторы: Бахирко, Бухаров, Быканов, Кириков, Коржуков, Красноусов, Тарнопольский

МПК: F16J 15/46

Метки: мембранный, уплотнитель, штока

...камеры 8 установлено кольцо 9, Уплотняющая камера сообщена со штоковой полостью 3 сверлениями 10. Мембранное уплотнение 7 и кольцо 9 прижимаются к. крышке 6 гайкой 11. На внутренней поверхности крышки 6 цилиндра установлено внешнее уплотнение 12. Образуемая мембранным уплотнением 7 и внешним уплотнением 12 межуплотнительная камера 13 .сообщена с поршневой полостью 2 гидролиниями 14 и 15 через обратный клапан 16,Поршневая и штоковая полости гидро- цилиндра гидролиниями 17 и 18 поочередно сообщаются с гидролиниями нагнетания и слива.Мембранный улотнитель штока работа. ет следующим образом.При давлении уплотняемой среды в поршневой полости 2, большем, цем давление в штоковой полости 3 гидроцилиндра, мембранное уплотнение 7 работает в...

Устройство для крепления и герметизации затвора на фланце трубопровода

Загрузка...

Номер патента: 1569477

Опубликовано: 07.06.1990

Авторы: Абраменко, Виноградов, Гохман, Колесников, Кучменко, Лаевский, Рабинович, Шурупченко

МПК: F16J 13/00

Метки: герметизации, затвора, крепления, трубопровода, фланце

...прокладке 5 и закреплен во фланце 4 со стороны, противоположной затвору 3. Электрические контакты 8 кольцевого выключателя 7 выполнены нормально замкнутыми, а электрические контакты 12 датчика 11 уровня - нормально разомкнутыми и включены последовательно в цепь системы б сигнализации, В качестве сигнального устройства 15 использован звонок.Устройство работает следующим образом.При закрытии затвора 3 и затяжке полухомутов 1 болтами 2 затвор 3 нажимает на шток 9, прижатый пружиной 10, который взаимодействует с концевым выключателем 7, размыкая его контакты 8. При последующем заполнении трубопровода водой поплавковый датчик 11 уровня замыкает контакты 12 при наличии воды в трубопро 30 вания контакта при превышении уровня жидкости в...

Устройство для крепления крышки гидроцилиндра в корпусе

Загрузка...

Номер патента: 1569478

Опубликовано: 07.06.1990

Авторы: Деев, Романов, Самохин, Черных

МПК: F16J 13/14

Метки: гидроцилиндра, корпусе, крепления, крышки

...в частности к обьемному гидроприворетение относится к машиностроеастности к объемному гидропривоожет быть использовано при ровании пневмо- и гидроцилиндров.Целью изобретения является повышение надежности крепления.На фиг,1 показана конструктивная схема устройства, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.З - пружинное кольцо, общий вид:В корпусе 1 гидроцилиндра выполнена канавка 2, я которой размещено пружинное кольцо 3, взаимодействующее.с выступом 4 на крышке 5, которая снабжена канавкой 6 с уплотнением 7, конической поверхностью 8 и канавкой 9 для стопорного кольца 10. На корпусе 1 установлено опорное кольцо 11.Пружинное кольцо 3 выполнено гофрированным (фиг,З) с разрезом по вершине гофра, причем минимальное...

Сальниковое уплотнение

Загрузка...

Номер патента: 1569479

Опубликовано: 07.06.1990

Автор: Нугманов

МПК: F16J 15/18

Метки: сальниковое, уплотнение

...в гнезде 2,Сальниковое уплотнение снабжено фонарным кольцом 4, с которым сообщается канал5, выполненный в корпусе 1. Для поджимапакета уплотнителя со стороны герметизируемой среды служит подвижная нажимнаякрышка 6, соединенная с корпусом 1 посредством. механизма 7 осевого перемещения. Нажимная крышка 6 выполнена сгнездом 8, в котором установлен дополнительный пакет 9 уплотнителя.Нажимная крышка 6 может быть выполнена со сьемным днищем 10 и снабженауплотнением 11,Сальниковое уплотнение установленона валу 12,Уплотнение работает следующим образом.При аксиальном перемещении нажимной крышки 6 посредством механизма 7осевого перемещения происходит сжатиепакетов уплотнителя по обе стороны от фонарного кольца 4. При этом контактное...

Ступенчатое эластомерное уплотнение

Загрузка...

Номер патента: 1569480

Опубликовано: 07.06.1990

Автор: Корягин

МПК: F16J 15/32

Метки: ступенчатое, уплотнение, эластомерное

...рост давления в наружной ступени и ее клапан сбросит перетечку в сливную полость цилиндра 11, после чего равновесие восстановится. То же самое произойдет при возможных скачках давления в цилиндре 11 но в этом случае клапаны 9 обеих ступеней срабатывают как предохранительные, Если рабочее давление в цилиндре 11 меньше половины от номинального, клапан внутренней ступени не откроется и ее уплотнитель примет на себя всю нагрузку. В случае, если рабочее давление в цилиндре меньше номинального и больше его половины, уплотнитель внутренней ступени работает с недогрузкой, а уплотнитель наружной ступени нагружен нормально, т,е. испытывается перепад давления, при котором не происходит выдавливание его материала в зазор. Таким образом,...

Уплотнение кольцевого паза

Загрузка...

Номер патента: 1569481

Опубликовано: 07.06.1990

Авторы: Гришин, Мосяков

МПК: F16J 15/32

Метки: кольцевого, паза, уплотнение

...способность уплотнения при заданном радиальном зазоре определяется длиной активного участка и не зависит от комбинации гребешков.Формула из обрет ения1. Уплотнение кольцевого паза, содержащее уплотнительные профили, ус 7 тановленные на внутренней камере, за/крепленной в корпусе, о т л и ч а -ю щ е е с я тем, что, с целью повышения надежности обеспечения герметизации уплотнения с одновременнойтеплоизоляцией паза внутри жесткого С-образного корпуса, в последнем с помощью бобышек закреплена камера из упругожесткого материала,внутренняя полость которой выполненаиз,материала, выполняющего ФункциитеплоизолятоРаи компенсатора прижима уплотняющих профилей, и закры- .та замыкающим кольцом.2. Уплотнение по п.1, о т л ич а ю щ е е с я тем,...

Торцовое уплотнение

Загрузка...

Номер патента: 1569482

Опубликовано: 07.06.1990

Авторы: Аристов, Бажин, Мисюк, Смелягин, Хан

МПК: F16J 15/34

Метки: торцовое, уплотнение

...уплотнение вала. Затем тяги 11 поворотом вокруг своих осей 2 устанавливаются в пазы разьемных Фланцев 13 с разъемными подшипниками 14 скольжения. По мере затягивания гаек 10 фланцы перемещаются, Одновременно перемещая прижимной элемент 5, в результате чего уплотни- тельный элемент еще больше охватывает вал и прижимается своим большим основанием к торцовой поверхностинеподвижного корпуса, уплотняя его.Усилие поджатия, обеспечивающее нераскрытие поверхности торцового уплотнения, регулируется пружинами 9и гайками 10. Такое выполнение торцового уплотнения герметизирует одновременно приводной вал и рабочую торцовую поверхность, позволяет существенно упростить сборку и разборку и повысить герметичность. уплотнения.)5Формула изобретения...

Торцовое уплотнение

Загрузка...

Номер патента: 1569483

Опубликовано: 07.06.1990

Автор: Попов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...обоих колец со сторонызоны трения расположены ребра охлаждения, выполняющие роль сжимающихбандажей, действие которых создаетв паре трения конйузорную щель. Сувеличением нагрузки в зоне трениятемпературная разница между ребрами охлаждения и материалом колецувеличивается, что приводит к увеличению конфузорной щели и тем самымповышению поступления смазки. 1 ил. При вращении вала 5 кольца 1 и 4 разогреваются. Находящиеся на них кольцевые ребра 9 и 10 за счет контакта с окружающей средой охлаждают ся, в связи с чем температура их всегда ниже основной массы колец. В результате этого ребра 9 и 10 по от ношению к кольцам 1 и 4 выполняют роль сжимающих бандажей, действие ко торых создает в паре трения конфузорную цель.С...

Уплотнение вала

Загрузка...

Номер патента: 1569484

Опубликовано: 07.06.1990

Авторы: Марцинковский, Морозов, Пшик, Черепов

МПК: F16J 15/40

Метки: вала, уплотнение

...дроссельным каналом 10. Навнутренней поверхности наружного пла"вающего кольца 2 со стороны кольца 3выполнены лункообразные камеры 11,разделенные между собой перемычками12 и открытые с торца кольца. Кольцаустановлены с зазором 13 относительно вала 1. Уплотнение вала работает следующимобразом,В исходном положении плавающиекольца 2 и 3 под действием собственнаго веса расположены эксцентричноотносительно вала 1, При работе машйны, например центробежного компрессора высокого давления, затворнаяжидкость подается в камеру 4 под давлением, превышающим давление уплотняемой среды (газа). При этом большая 5 Очасть затворной жидкости, дросселируясь в уплотнительных зазорах 13, препятствует утечке компримируемого газа, а часть затворной жидкости с...

Лабиринтное уплотнение вала

Загрузка...

Номер патента: 1569485

Опубликовано: 07.06.1990

Авторы: Малик, Марцинковский, Усенко, Черепов

МПК: F16J 15/447

Метки: вала, лабиринтное, уплотнение

...относительно вала 1 с зазором 3 не менее зазора е между валом 1 и гребнями 4, при этом гребни 4 и 25 спрямляюцие ребра 5 образуют цромежу точные камеры 7. Гребни 4 могут быть выполнены в виде кольцевых пластин, закрепленных между ребрами 5, при этом гребки 4 и образующие спрямлявщие ребра 5 отогнутые части стенки обоймы 3 могут быть скреплены между Собой полными швами 8. Образующие Спрямляющие ребра 5 части стенки обоймы 3 могут быть отогнуты влюбую Сторону относительно направления вращения вала 1 и могут быть размещены Со смещением относительно ребер между смежными гребнями 4, например, в шахматном порядке, причем количество ребер 5 между смежными гребня.ми 4 может быть не равным.Уплотнение работает следующим образом.При движении...

Уплотнение вала

Загрузка...

Номер патента: 1569486

Опубликовано: 07.06.1990

Авторы: Бондаренко, Вербицкий, Павлюк

МПК: F16J 15/44

Метки: вала, уплотнение

...в камере 2 корпуса 3 наружное и внутренннее плавающие кольца 4 и 5, охватывающие вал 1 с радиальным уплотнительным зазором 3 . Камера 2 сообщена каналом 6 с источником уплотнительной жидкости. Наружное плавающее кольцо 4 выполнено герметично полым с эластичньии стенками, заполнено несжимаемой жидкостью 7 и контактирует с корпусом 3 торцовым уплотняющим буртиком 8.Уплотнение работает следующим образом.На наружное плавающее кольцо 4 действуют давление Р внешней среды и давлени Р подаваемой в каме 2р-. 2 через канал 6 уплотнительной жидкости, распределенные по его поверхности согласно эпюре фиг,2. Со стороны торцового буртика 9 возникает реакция Е от силы, результируЮщей давление на площади Г и Р 1"орцовых поверхностей кольца. Под...
