F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения
Пластичная набивка8сесоюзнаяинтн0тек1ш; вр5библиотенл
Номер патента: 352065
Опубликовано: 01.01.1972
Авторы: Белый, Купчинов, Михневич, Пинчук
МПК: F16J 15/20
Метки: вр5библиотенл, набивка8сесоюзнаяинтн0тек1ш, пластичная
...представляет из себя пластическую массу, получаемую в результате частичного растворения высокополимерных матерпалов в совмещающихся с пим растворителях. Экспери ментально установлено, что образование пластигеля происходит при нагревании смеси полимера и минеральной смазки до температуры на 30 - б 0 С выше температуры плавления полимера.Оптимальные прочностные и деформацпонные свойства пластигеля достигаются при смешении 15 - 35% полимера с 85 - б 5% минерального растворителя.В набивку могут вводиться сверх установленного содержания небольшие добавки (1 - 5%) модификаторов, например, ингибиторы коррозии, нейтрализаторы просачивающейся через набивку агрессивной среды. ои особенностью предложенкой набивки является ее...
Библиотека iю. г. сел едко в
Номер патента: 352066
Опубликовано: 01.01.1972
Автор: Гелкг
МПК: F16J 15/32
Метки: библиотека, едко, сел
...поджимной элемент отличается от известного тем, что его пружина помещена в кольцеобразную герметичную полость, образованную эластичной оболочкой со стороны рабочей кромки манжеты и жесткой оболочкой с другой стороны.На чертеже изображен описываемый поджимной элемент.Пружина 1 помещена в полость, образованную жесткой 2 и эластичной 3 оболочками, последняя из которых находится со стороны рабочей кромки 4 манжеты.При отсутствии давления в уплотняем ой манжетой полости пружина, преодолевая упругие свойства оболочки 3, прижимает рабочую кромку манжеты к валу б. При повышении давления в указанной полости эластичная оболочка под действием этого давления отжимает пружину от рабочей кромки, в результате чего она прижата к валу только за счет...

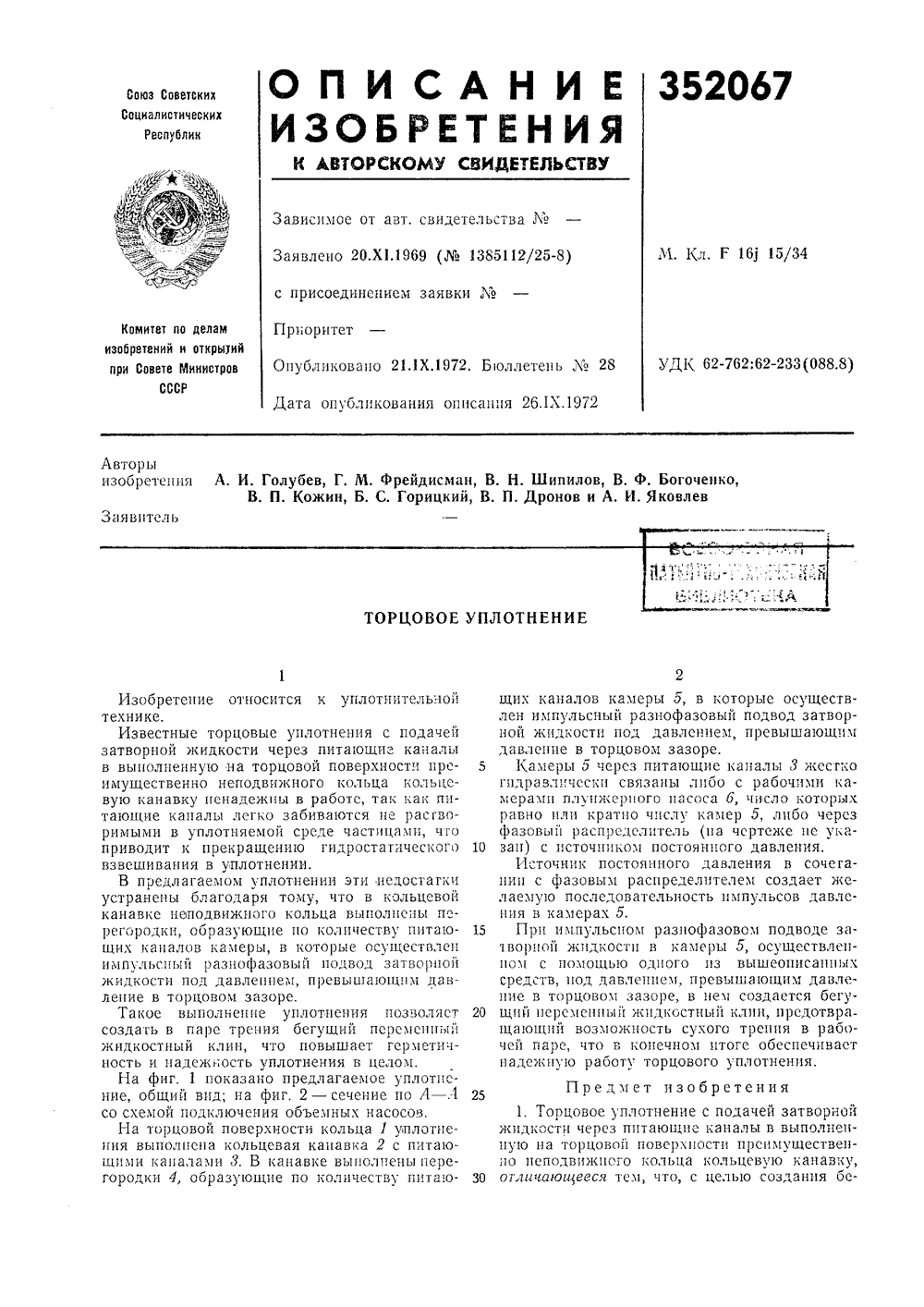

Торцовое уплотнение
Номер патента: 352067
Опубликовано: 01.01.1972
Авторы: Богоченко, Голубев, Горицкий, Дронов, Кожин, Фрейдисман, Шипилов, Яковлев
МПК: F16J 15/34
Метки: торцовое, уплотнение
...уплотнения поззоляет 20 создать в паре трения бегущий псрсмсшгый жидкостный клин, что повышает герметичность и надежность уплотнения в целом.На фиг. 1 показано предлагаемое уплотнение, общий вид; на фиг. 2 - сечение по А - .-1 25 со схемой подключения объемных насосов.На торцовой поверхности кольца 1 уплотнения выполнена кольцевая канавка 2 с цитаюшими каналами 3. В канавке выполнены перегородки 4, образующие по количеству питаю щих каналов камеры о, в которые осуществлен импульсный разнофазовый подвод затворной жидкости под давлснем, превышающим давление в торцовом зазоре.Камеры 5 через питающие каналы 3 жестко пгдравлцчсскп связаны либо с рабочими камерами плуюкерцого насоса 6, число которых равно цли кратно числу камер 5, либо...
Торцовое уплотнение
Номер патента: 352068
Опубликовано: 01.01.1972
Авторы: Галишников, Гаранин, Климова
МПК: F16J 15/34
Метки: торцовое, уплотнение
...п лом, пропитанным летучей ленп репленным в ым элементовкотором уст ьное кольцо,уменьшения морастрескив полость пус ористым мат жидкостью. тор, об- анов- отлсс- тепания тоте ериа Изобретение относится к области машиностроения, а именно к торцовым уплотнениям.Известны торцовые уплотнения с закрепленным в корпусе неподвижным пустотелым элементом, образующим зазор с валом, на котором установлено подвизкное уплотнительнос кольцо.Предложенное торцовое уплотнение отличается от известных тем, что вся полость пустотелого элемента заполнена пористым маге- риалом, пропитанным летучей жидкостью.Зто позволило уменьшить тепловые деформации, терморастрескивание трущихся поверхностей,На чертеже представлено описываемое торцовое уплотнение в...

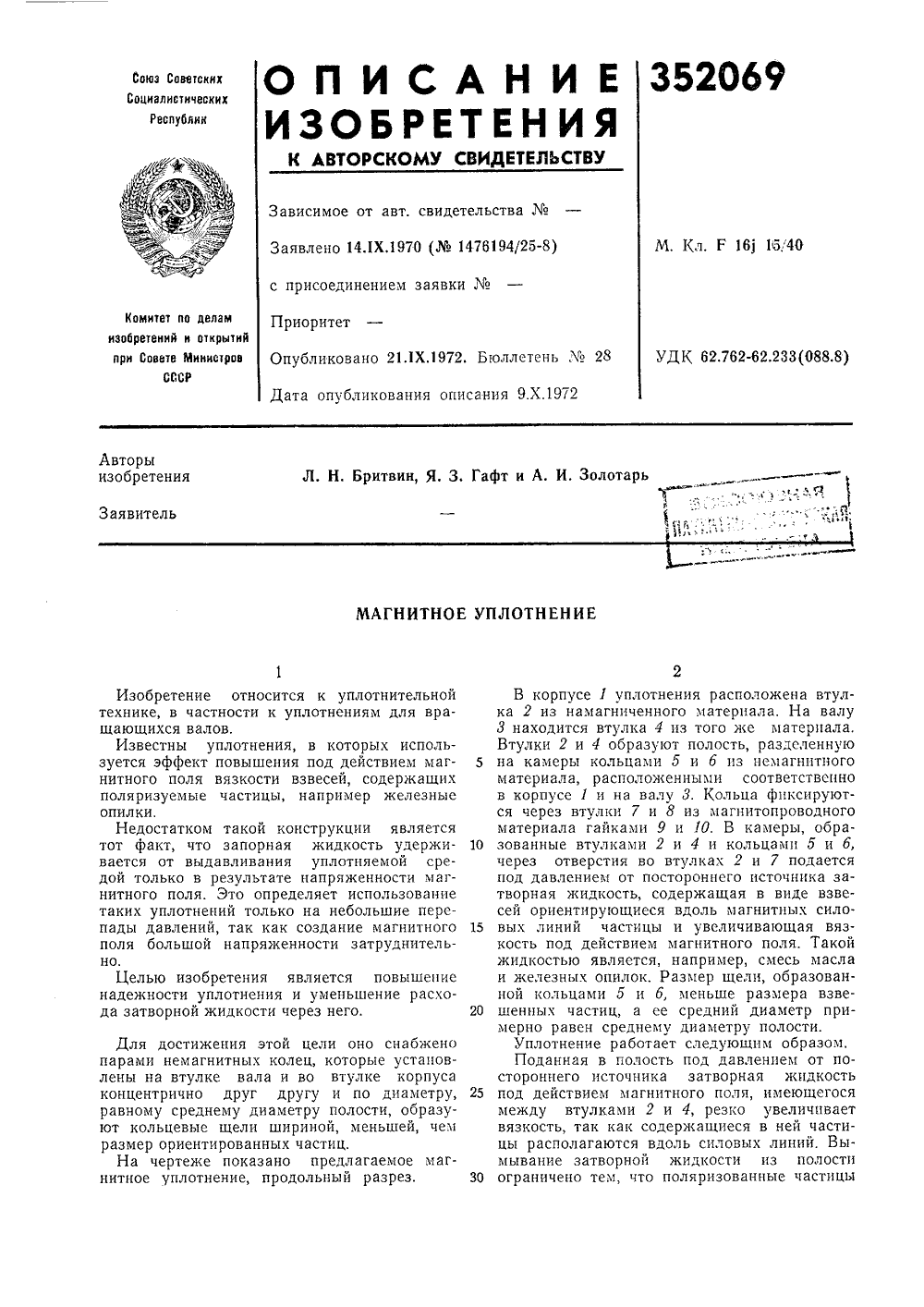

Магнитное уплотнение
Номер патента: 352069
Опубликовано: 01.01.1972
Авторы: Бритвин, Гафт, Золотарь
МПК: F16J 15/40, F16J 15/43
Метки: магнитное, уплотнение
...втулка 2 из намагниченного материала. На валу 3 находится втулка 4 из того же материала.Втулки 2 и 4 образуют полость, разделенную 5 на камеры кольцами б и б из немагнитногоматериала, расположенными соответственно в корпусе 1 и на валу 3. Кольца фиксируются через втулки 7 и 8 из магнитопроводного материала гайками 9 и 10. В камеры, обра зованные втулками 2 и 4 и кольцами 5 и б,через отверстия во втулках 2 и 7 подается под давлением от постороннего источника затворная жидкость, содержащая в виде взвесей ориентирующиеся вдоль магнитных сило вых линий частицы и увеличивающая вязкость под действием магнитного поля. Такой жидкостью является, например, смесь масла и железных опилок, Размер щели, образованной кольцами 5 и б, меньше размера...
Уплотнение поршня
Номер патента: 352070
Опубликовано: 01.01.1972
Автор: Подойницын
МПК: F16J 15/46
Метки: поршня, уплотнение
...кольца, образующего с поршнем кольцевую камеру, связанную каналами с центральной полостью, в которой размещен плунжерный элемент, воздействующий на заполняемую полость и камеру среду,Предлагаемое уплотнение поршня отличается от известных тем, что плунжерный элемент выполнен в виде дифференциального поршня, расположенного между двумя жестко закрепленными диафрагмами и обращенного большим основанием и надпоршневой полости цилиндра,На чертеже изображено предлагаемое уплотнение поршня.Оно состоит из головки поршня 1, с кольцевой проточкой и каналами, подвешенными к центральной полости, головки поршня эластичного кольца 2, закрепленного на конусных поясах головки поршня с помощью муфт 3 и 4. В центральной полости головки поршня...
Байонетный затвор для сосудов под давлением
Номер патента: 352791
Опубликовано: 01.01.1972
МПК: B29C 35/04, B65D 53/02, F16J 13/02 ...
Метки: байонетный, давлением, затвор, сосудов
...одной полкой в кольцевой выточке корпуса сосуда.На чертеже показан фрагмент предлагаемого затвора в разрезе.Предлагаемый затвор содержит байонетное кольцо 1 и эластичное уплотнение, вьтполцецное в виде резиновых колец 2 и 3 Г-образного сечения, взаимодействующих с кольцевым клиновым выступом крышки 4 вулканизационного котла. Резиновые кольца 2 и 3 концентрично расположены в выполцеццой на торце корпуса б кольцевой выточке и закреплены в ее стенках одной полкой, В корпусе 5 имеется канал б для подвода к уплотнению охлаждающей среды под давлением для дополнительного уплотнения затвора и охлаждения резиновых колец. При запирании вулканизационного котлакрышка 4 подводится к корпусу б и закрывает последний, при этом кольцевой выступ крышки...
Маслосъемное устройство поршня
Номер патента: 353058
Опубликовано: 01.01.1972
Авторы: Адамович, Буров, Гринюк, Зингер, Концов, Молдаванов, Немец, Пенев, Пикман, Пустынцев, Рубинштейн
Метки: маслосъемное, поршня
...расширителя выполнены равными полуволне, а ихбоковые поверхности размещены в однойплоскости. Это позволяет разместить в канавке два маслосъемных кольца, толщина каждого из которых составляет около половинывысоты канавки, в результате чего кольца могут быть выполнены с эффективными маслосбрасывающими кольцевыми выступами, Одновременно упрощается изготовление расширителя.На фиг. 1 изображено предлагаемое устройство поршня (два варианта), сечение пооси; на фиг. 2 показан Вид на кольца с расширителем со стороны внутренней поверхностиколец, в изометрии.В канавке поршня 1 размещены два одинаковых кольца 2 скребкового типа и проволочный расширитель 8, изогнутый волнами,образующими тело 4 вращения с выступами 5, перпендикулярными к оси поршня,...
Уплотнение для технологических отверстий в силовых конструктивных элементах
Номер патента: 353872
Опубликовано: 01.01.1972
Авторы: Алексеева, Пикалов, Тохтамир
МПК: B64C 25/58, F16J 15/00
Метки: конструктивных, отверстий, силовых, технологических, уплотнение, элементах
...круглая крышка, служащая для герметизации жестяных банок с центральным отверстием.Однако известные уплотнения характеризуются ненадежностью герметизации в условиях воздействия вибраций, снижением усталостной и статической прочности конструкций вследствие местной концентрации напряжений, вызываемой резьбовыми отверстиями, а также сложностью конструктивного выполнения.Цель изобретения - повышение надежности герметизации в условиях вибраций, исключение концентрации напряжений и упрощение конструктивного выполнения.Это достигается тем, что в уплотнении, включающем полую тонкостенную пробку, покрытую снаружи герметиком, на боковой стенке и частично на донной части полой пробки выполнены парные продольные прорези, образующие по...
Гидрозатвора
Номер патента: 354203
Опубликовано: 01.01.1972
Авторы: Московский, Сывороток
МПК: F16J 15/40
Метки: гидрозатвора
...институт вакцин и сыворотоечникова Д КОСТЬ ИДРОЗАТВОРА Изобретение относится к затворной жидкости для гидродинамического затвора ферментов для выращивания микроорганизмов, например, бактерий брюшного тифа,ый рас ет удел 5%, чем ор соли уксусноый вес порядка чистой воды) и жидкостита) мало прт летальнымвне бактериостью, а карплотностью(вода,и годны,дейсти, ртуть боловая 10 и высо в в затворнойи мгновенно. сех микр ротекает анизмктиче редмет изобрение 20 - 30% -ногоснокислого свинцагидрозатвора. те,ния одного раствор в качестве жид для гидрозатвора 20 - 30%-ный водислого свинца. 15 Примен соли уксу кости для Известные затворные ртуть, карболовая кисло так как вода не,обладае вием для попадающих из обладает высокой токсичн...
355314
Номер патента: 355314
Опубликовано: 01.01.1972
Авторы: Ивкин, Кочергин, Левченко, Оболенский, Шапиро, Шендеров
МПК: E02F 9/04, F16J 10/02
Метки: 355314
...полос ширину, большую толщины стен соединенного с ходовой тележкой жера, установленного в этой поло о оборудоваючающий корозможностью плуцжера ми, т и шарнирно которой посчунжер, отлиьшения габаен составным стенки кототь, имеющую ки шарнирнополого плунИзобретение относится к области экскаваторостроеция и совершенствует шагающие ходовые механизмы тяжелых машин, в частности экскаваторов, перегружателей и др.Известен подъемный механизм ходового оборудования, например, экскаватора, включающий корпус с установленными в цем с возможностью поступательного перемещения плуцжсрами, один цз которых выполнен полым и шарнирно соединен с ходовой тслсж кой, с которой посредством тяг связан ц другой плуцжер.С целью уменьшения габаритов корпус...
Гидроцилиндр
Номер патента: 355421
Опубликовано: 01.01.1972
Авторы: Вершинин, Зельцер, Коновалов, Тышнюк
МПК: F16J 1/22
Метки: гидроцилиндр
...сферического вклаГидроцилиндр, у кштока выполнена в вдыша, известен,Наличие сферического вкладыша обеспечивает возможность угловых смещений штока.Однако их величина ограничена вследствиефиксированного положения вкладыша.Цель изобретения - увеличение диапазонадопустимых угловых смещений штока. Для достижения этой цели в предлагаемом гидроцилиндре крышка снабжена подвижным в радиальном направлении сухарем со сферическойрасточкой, в которой размещен сферическийвкладыш.На чертеже схематически показан предлагаемый гидроцилиндр,Гидроцилиндр содержит корпус 1, шток 2,поршень 3, сферический вкладыш 4, крышку5 и сухарь б.Сухарь б установлен в крышке 5 подвижно частика, р Рдыш 4.При поступателшток 2 может иметния за счет поворо4 относительно...
355422
Номер патента: 355422
Опубликовано: 01.01.1972
Авторы: Бердов, Левченко, Мирошниченко, Ольхов, Трещенков
МПК: F16J 15/00
Метки: 355422
...для ниппельного соединения.Известны переходники для ниппельного соединения, в корпусе которого выполнена коническая уплотнительная поверхность.Предложенный переходник для пиппельногосоединения отличается от известных тем, чтона контактной конической поверхности выполнена кольцевая выточка под эластичную прокладку трапецеидального сечения, толщина еевыбрана так, чтобы результирующая усилия,действующего на поверхность контакта ниппеля и прокладки, пересекала цилиндрическуюповерхность кольцевой выточки. 15Такая конструкция переходника позволяетповысить надежность и исключить разрушение антикоррозийного покрытия,На чертеже показан описываемый переходник ниппельного соединения в разрезе со схемой сил, действующих в месте...
Уплотнение вакуум-камеры
Номер патента: 355423
Опубликовано: 01.01.1972
Авторы: Коммунарский, Маркин, Металлургический, Муровцев
МПК: F16J 15/06
Метки: вакуум-камеры, уплотнение
...или бронзовые пластины), так и гибким, например из асбестового прографиченного шнура,ощью упнного от икрепленееся тем, т уплотнемеры приполоса и имающие Уплотнение вакуум-камеры лотняющего элемента, зафик выпадания буртами держател 20 ных к корпусу камеры, отли что, с целью повышения наде ния, к наружному бурту корпу креплены герметизирующая г плоский пружинящий элемент 25 дополнительно держатели.с пом сирова ей, пр чающ жностт са ка ибкаяприж Изобретение относится к области машиностроения, а именно к уплотнениям вакуум-камер,Известны уплотнения вакуум-камер с помощью уплотняющего элемента, зафиксированного от выпадания буртами держателей, прикрепленных к корпусу камеры,Предложенное уплотнение вакуум-камерыотличается от...
Уплотнительное устройство регенеративного теплообменника
Номер патента: 355424
Опубликовано: 01.01.1972
МПК: F16J 15/16, F23L 15/02
Метки: регенеративного, теплообменника, уплотнительное
...работы устройства при высоких температурах. Эта цель достигается тем, что между корпусом и уплотнительной колодкой установлена жестко соединенная с ними гибкая ме таллическая мембрана для образования полости, по которой циркулирует под давлением охлаждающая жидкость. Непосредственный контакт охлаждающей жидкости с уплотняющей колодкой обеспечивает ее интенсивное ох лаждение,На фиг. 1 показано предлагаемоево, поперечный разрез; на фиг. 2 - тодольный разрез.Уплотнительное устройство содержит кор пус 1, гибкую металличсскую мембрану 2 и уплотнительную колодку 3, Мембрана 2 для обеспечения теплового контакта жестко сое динена с корпусом и уплотнительной колодкой, образуя со стенками корпуса внутреннюю полость, в которую через входной...
355425
Номер патента: 355425
Опубликовано: 01.01.1972
Авторы: Всесоюзный, Песок, Пештич, Экспериментально
МПК: F16J 15/16
Метки: 355425
...в Ч-образных канавках. Это обеспечивает значительный ход штока и малый износ манжеты, которая может работать без скольжения. ашино- евмоциет изобретения Уплотн дом элас жду внут 20 отличающ центровки ная манж ножевым на цилин 25 канавки,ножевыхИзобретение относится к области м строения, а именно к уплотнениям пн линдров с малым ходом.Известны уплотнения пневмоцилиндра с малым ходом эластичной манжетой, установленной между внутренней стенкой цилиндра и поршнем. - 1Отличительной особенностью уплотнения с малым ходом является то, что эластичная манжета выполнена Ь-образной формы с ножевыми краями, входящими в выполненные на цилиндре и поршне кольцевые Ч-образные канавки, угол раскрытия которых больше ножевых краев манжеты.Такое...
355426
Номер патента: 355426
Опубликовано: 01.01.1972
МПК: F16J 15/18
Метки: 355426
...золотников распределителей,Известны уплотнения с охватывающим подвижную уплотняемую поверхность эластичнымкольцом, размещенным в профильной канавкемежду втулками корпуса и опирающимся науплотпяемые поверхности углублений канавки.В предлагаемом уплотнении для повышения 10его надежности уплотняющее кольцо установлено с зазором по дну канавки и имееттолщину не больше ширины канавки у ее основания.На фиг. 1 представлены узлы уплотнения 1золотникового распределителя; на фиг. 2описываемое уплотнение.Уплотнение содержит охватывающее уплотняемую поверхность золотника 1 эластичноекольцо 2 с заплечиками а и о, которое размещено в профильной канавке 3, заключенной,например, между втулками 4 и б корпуса б.Заплечики а опираются на уплотняемые...

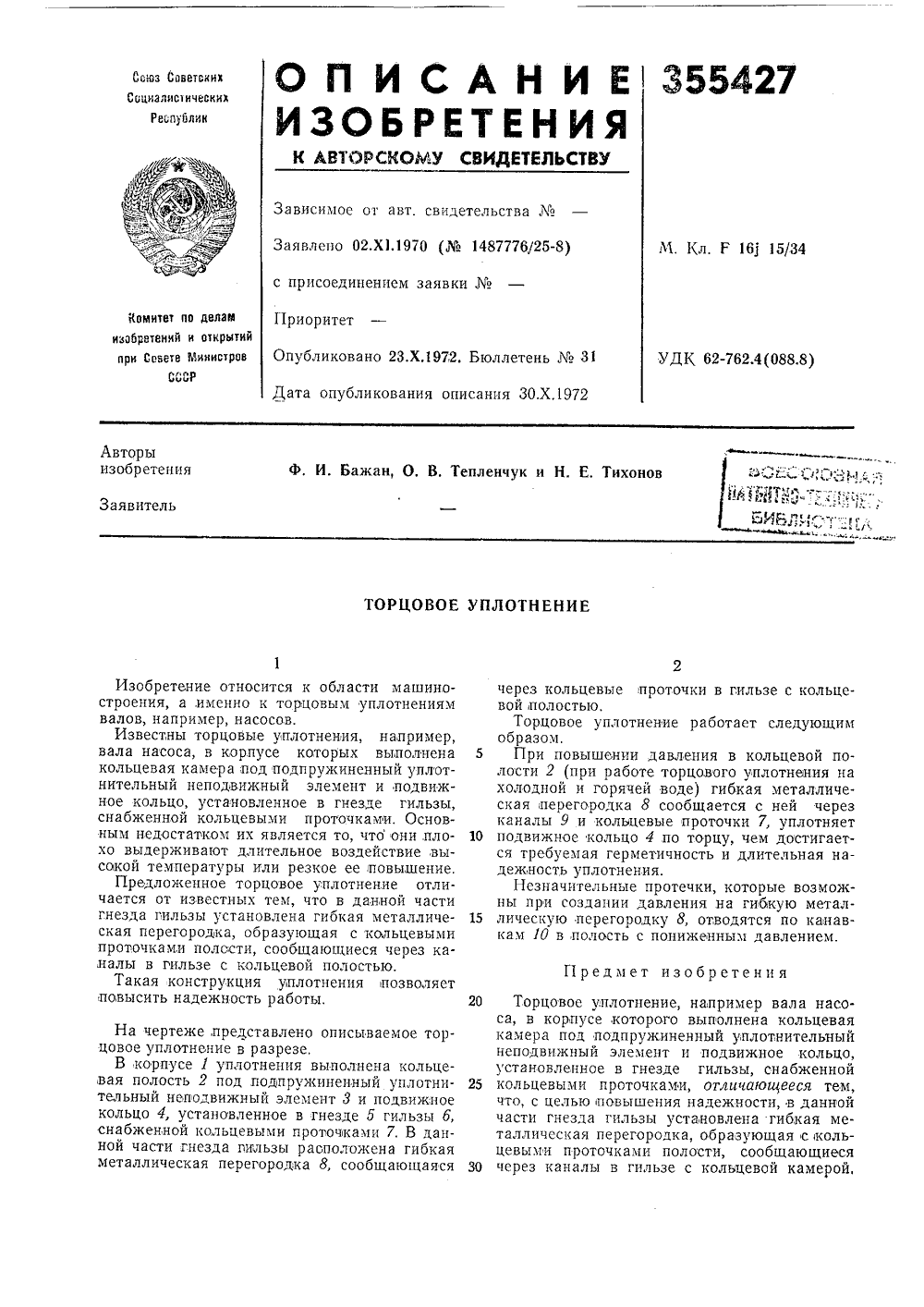

Торцовое уплотнение
Номер патента: 355427
Опубликовано: 01.01.1972
Авторы: Бажан, Ибл, Тепленчук, Тихонов, Штвтйо
МПК: F16J 15/34
Метки: торцовое, уплотнение
...образующая с кольцевыми проточками полости, сообщающиеся через каналы в гильзе с кольцевой полостью.Такая конструкция уплотнения позволяет повысить надежность работы, 2 через кольцевые проточки в гильзе с кольцевой полостью.Торцовое уплотнение работает следующим образом.При повышении давления в кольцевой полости 2 (при работе торцового уплотнения на холодной и горячей воде) гибкая металлическая перегородка 8 сообщается с ней через каналы 9 и кольцевые проточки 7, уплотняет подвижное кольцо 4 по торцу, чем достигается требуемая герметичность и длительная надежность уплотнения.Незначительные протечки, которые возможны при создании давления на гибкую металлическую перегородку 8, отводятся по канавкам 10 в полость с пониженным давлением....
Сальниковое уплотнение
Номер патента: 355428
Опубликовано: 01.01.1972
МПК: F16J 15/18, F16J 15/40
Метки: сальниковое, уплотнение
...жидкость, заполчертеже изображено и разрезы А - А и Б - отнение содержит ко на стенке уплотняе уплотнение вид спе-Б,рпус 1, установленмого аппарата 2. 3 ед У ны с присоединением заявк Изобретение относится к технологическом борудованию для производства элементо апоминающих устройств ЭВМ. Известны пневматические уплотнения, состоящие из удлиненного цилиндра с тремясужениями между камерами нагнетания игазоулавливания,Известные уплотненияции и не обеспечивают,ложечки для производспленок.Предложенное сальниковое уплотнение содержит камеру нагнетания и уплотняющиеэлементы и отличается от известных тем, чтов нем уплотняющие элементы вьвполнены ввиде пакета размещенных с зазором конических дисков с центральными коаксиальнымиотверстиями и...
Плавкое гидроуплотнение. -, .: -: 1-щ. • •-. •-•-• i г -gt; amp; . i•; gt; amp; .;: -jl, v i i; kgt; amp; n.
Номер патента: 355429
Опубликовано: 01.01.1972
Авторы: Всесоюзный, Купчинский, Механизации
МПК: F16J 15/40
Метки: 1-щ, i••, гидроуплотнение, плавкое
...Предмет ения сроуплотых машаполненщего ви 1 ееея. то подводоно снсопрпкаи теплот Известны плавкие гидравлические уплотне. пия с применением в качестве жидкости легкоплавких сплавов. Недостатками их являются необходимость подвода внешнего источника энергии для расплавления сплава и некотора 5 задержка В 1(л 10 чепи 51 устройства дл 5 расплавления.Предлагаемое устройство позволяет устранить указашые недостатки благодаря тому, что дл 51 расплаВлснп 51 снлаВа используется работа трениявозникающего при вращении чаши,На чертеже представлено описываемое гидроуплотнение, продольный разрез,В месте выхода вала 1 из камеры 2 оно состоит из кольцевой чаши 3 и разделителя 4, установленного на валу. Зазоры между чашей и разделителем заполнены...
Коллектор для шарнирного соединения трубопроводов
Номер патента: 355444
Опубликовано: 01.01.1972
Авторы: Бирштейн, Доброванов, Женилов, Захаров, Киевский, Копит, Ханох, Шрайбман
МПК: F16J 1/14, F16L 39/04
Метки: коллектор, соединения, трубопроводов, шарнирного
...м одов,Известен коллектор для шарнирного соединения трубопроводов, включающий корпус 5и расположенный внутри него поворотныйсердечник с продольными каналами длятранспортируемой рабочей среды,Цель изобретения - повышение компактности конструкции, Достигается это тем, что 10в каждом продольном канале сердечникапредлагаемого коллектора установлены скольцевым зазором трубы, причем внутритрубная и кольцевая полости изолированыдруг от друга и снабжены самостоятельными входными штуцерами. В поворотном сердечнике образованы проточки для автономното соединения внутритрубной и кольцевойполостей с выходными штуцерами, установленными на корпусе, 20На фиг. 1 изображен коллектор в разрезе;на фиг. 2 - вид по стрелке А на фиг. 1,Коллектор для...
Всесоюзная п5тштш41хнй-: гн15algt; amp; i4o”h, a f
Номер патента: 356397
Опубликовано: 01.01.1972
Авторы: Дегтерев, Крылов, Тассо
МПК: F16J 13/00
Метки: i4o"h, всесоюзная, гн15algt, п5тштш41хнй
...внутренним запорным диском и наружной крышкой введен промежуточный подпружиненный запорный диск, прижимающийся к разрезному упорному кольцу, установленному в кольцевой проточке корпу са. Это повышает надежность работы при высоких давлениях.На чертеже показана описываемая крышка,от давления среды на пружинами 11, диском твие последовательного и кольца 4 под действ ления. усилие нимаетс 7, вслед диска 3 щего да т изобретени Герметичная крышка, например,высокого давления, в корпусе которнепа ступенчатая проточка подзапорный диск с подпружиненнымтельным кольцом и расположенакрышка, соединенная с корпусомотличаюиаяся тем, что, с цельюнадежности работы при высокихмежду внутренним запорным дисконой крышкой введен промежуточнжиненный запорный...
Вакуумное уплотнение
Номер патента: 356398
Опубликовано: 01.01.1972
Автор: Чернов
МПК: F16J 15/02
Метки: вакуумное, уплотнение
...уплотнениядвух трубопроводов.Уплотнение содержит конический клапан 1,изготовленный из сравнительно мягкого материала, например алюминия, меди, железа ит. п., и седло 2 клапана, изготовленное изсравнительно жесткого материала. Седло 2выполненно в виде поднутренного у основанияконусного ножа д с внутренним цилиндрическим пояском 4 у режущей кромки б,Уплотнение пары осуществляется следующим образом,При прижатии клапана 1 к седлу 2 кромкаб ножа 3 первоначально врезается в копическую боковую поверхность клапана 1, По мере снятия первоначальной стружки б с клапана 1 заполняются микронеровности на внутренней поверхности пояска 4. Затем, когда глу бина резания ножа, увеличиваясь, становится достаточно большой, с увеличением осевого усилия...
Уплотнение неподвижного соединениgt; amp; 1(
Номер патента: 356399
Опубликовано: 01.01.1972
Авторы: Израилевский, Левин, Ривкин, Турецкий
МПК: F16J 15/02
Метки: неподвижного, соединениgt, уплотнение
...вертикаль ным буртиком 4 и служащая емкостью дляуплотнительного материала, расплавляемого при помощи кольцевого нагревателя б, в качестве которого может служить и сама рабочая среда. С внешней стороны зазораплотнительный маериа поддерживается затвердевшем состоянии при помощи холодильника 6.Зазор разделен на две части заполненной уплотнительным материалом замкутой кольцевой полостью 7 с формой поперечного сечения, изменяемой при взаимном перемещении элементов соединения под действием давления рабочей среды.По одному из вариантов (см. фиг. 1) полость образована двумя кольцевыми канавками, вынолненными в телах обоих элементов разъема и имеющими наклонные боковые стенки, например, типа ласточкин хвост, Для образования кольцевой полости...
Предохранительscbuj: -; -: . 1шgt; amp; ту; -i •;: ; -• v: –
Номер патента: 356400
Опубликовано: 01.01.1972
Авторы: Алиев, Джафаров, Эфендиев
МПК: F16J 15/02
Метки: 1шgt, предохранительscbuj, т"у
...отличаю едотв ращения в ьных колец, вн итная втулка с при заходе вс Изобретение относится к конструкцииуплотннтсльпых устройств.Известны пагкеры и разобщители, разъединяющие две уплотнительпьге поверхности.Недостатком их является то, что уплотгительпые кольца находятся в свободном состоянии,часто выпадают из канавок и срезаются призаходе вставки,Преимущество предлагаемого предохранителя состоит в том, что уплотнительные кольца в нем защищены от разрушения втулкой,Это позволяет улучшить уплотнение деталей.Па чертеже показан предлагаемый предохранитель перед сборкой (а) и в сборе (б).Он содержит цилиндрический корпус 1, защитную втулку 2 с фиксатором, уплотпительпые кольца 3 и вставку 4 в виде поршня.Во время спуска втулка 2...
Сверхвысоковакуумное фланцевое соединение
Номер патента: 356401
Опубликовано: 01.01.1972
Авторы: Балицкий, Бублик, Шувалов
МПК: F16J 15/08
Метки: сверхвысоковакуумное, соединение, фланцевое
...За счет щается растекание меции прокладки.вствительцо к отклоненых мест. Изобретение относится к области вакуумной техники,Известны сверхвысоковакуумные фланцевые соединения с уплотнениями, врезающе-. гося типа и плоской металлической прокладкой, прижимаемой к плоскому ответному фланцу.Предлагаемое соединение отличается от известных тем, что один из фланцев снабжен кольцевым выступом, закацчивающттмся вогнутой поверхностью. Это улучшает герметизацию за счет предотвращения растекания материала прокладки в зоне уплотнения.На чертеже показано описываемое соединение, разрез.На плоском (ответном) фланце 1 уложена плоская металлическая прокладка 2, прижимаемая к нему флавием 3, со стороны которого передается усилие затяжки соединения....
Устройство для вставки пружины в эластичнуюманжету
Номер патента: 356402
Опубликовано: 01.01.1972
Автор: Исаев
МПК: F16J 15/56
Метки: вставки, пружины, эластичнуюманжету
...предлагаемое ул:ройство, вид спереди.Устройство для вставки пружины 1 в эластичную манжету 2 включает раз)кимцую оправку 8 и поворотную колонну 4 с установочной головкой. Последняя выполнена в виде полой втулки 5 с подпружццсшц.)м толкателем б и диаметрально расположсццымп лецесткаъ 1 и 7, а оправка 8 - с радиально наклонными ребрами 8, Лепестки 7 заходят в пазы 9 втулки 5.Работает устройство следующим образом.На оправку 8 устанавливается пружина 1, на другой позиции устанавливается манжета 2. При движении колонны 4 вниз ребра 8 оправки 8 входят в пазы 9 втулки 5. Таким образом, пружина 1 оказывдется между торцом втулки 5 и ребрами 8 опрдвки 8.При последующем движении вниз втулки 5 пружина 1 скользит по ребрам 8, разжимаясь до диаметра...
Самоуплотняющееся соединение крышки
Номер патента: 356417
Опубликовано: 01.01.1972
Автор: Тугов
МПК: F16J 15/16, F16K 41/02
Метки: крышки, самоуплотняющееся, соединение
...12, Через в крышке протечки в отсосную трубу 18,нение армаными ние а п зазор 5 выходятО т извнутщим ость Предмет изо 6 ре Самоуплотняющеес корпусом в трубопро 5 составной крышки с разделительными к тем, что, с целью по боты устройства, крь ренним кольцевым 0 отводные каналы.ышка х ка- зором дытй Изобретение может быть применено,в трубопроводной арматуре, находящейся под давлением.Известно самоуплотняющееся соеди крышки с корпусом в трубопроводной туре в виде составной крышки с отвод каналами и разделительными кольцами.Предлагаемое соединение отличается о вестного тем, что крышка выполнена с ренн им кольцевым зазором, соединяю отводные каналы. Это повышает надежи работы устройства,На чертеже показано описываемое соедиывние, продольный...
Затвор быстрооткрываемой крышки
Номер патента: 357388
Опубликовано: 01.01.1972
Авторы: Государственный, Исследованию, Полторак
МПК: F16J 13/08
Метки: быстрооткрываемой, затвор, крышки
...зажимах; на фиг, 4 - разрез по А - А на фиг. 3; на фиг. 5 - прямоугольная крышка при закрытых зажимах.На корпусе 1 оболочки установлена быстро- съемная крышка 2 с неподвижным основанием д, на котором установлены поворотные зажимы 4. Каждый зажим выполнен в виде двуплечего рычага. входящего своим штифтом а в гнездо основания 3, На наружной поверхности зажима имеется глубокий паз б, охватывающий при запирании борта, корпуса 1 и крышки 2.5 С внутренней поверхностью зажима 4 взаимодействуют управляющие ролики 5 подвижного элемента б привода, перемещающегося в крышке 2. Подвижные элементы привода в зависимости от формы крышки могут быть в ви де кольца или рамки 7.Рамка перемещается в крышке,при помощиустановленных в пазах рамки 7, связанных с...
357389
Номер патента: 357389
Опубликовано: 01.01.1972
Авторы: Бирюков, Вихорев, Карпов, Руденко, Рус, Соколов
МПК: F16J 15/10
Метки: 357389
...прокладки со щелью, соединяющей внутреннюю лолость прокладки с уллотняемым объемом,Цель изобретения - ,повьвшение надежности работы у 1 плотнения.Для этого уплотнение снабжено незамкнутой кольцевой пластиной, расположенной в кольцевой замкнутой щели прокладки.На фиг. 1 показан уплотняемый узел в разрезе; на фиг. 2 - сечение по уплотнительной прокладке до затяжки соединения; на фиг.З - то же, после затяжки соединения.Уплотнение осуществляет трубчатая прокладка 1, снабженная кольцевой щелью 2,соединяющей внутреннюю полость А прокладки с уплотняемым объемом Б. В кольцевую щель 2 вставляют незамкнутую кольцевую пластину 3. Прокладку зажимают между по верхностями 4 и 5 уплотняемого соединения,затягивая резьбовые детали б,Уплотнение,...
