F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 117274

Опубликовано: 01.01.1958

Авторы: Оксененко, Хухрянский

МПК: F16J 15/26

Метки: гидроцилиндров, пакет, сальников, составной, усилительный

...элементов.Внутреннее разрезное деревянное кольцо 1 треугольного сечения из твердых пород дерева, выполненное методом гнутья и подпрессовки,Наружное разрезное деревянное кольцо 2 треугольного сечения, выполненное, как и кольцо 1.Деревянные кольца 1 и 2 располагаются в пакете друг против друга вершинами треугольников своих сечений.На деревянные кольца накладываются неразрезные шевронные металлические (латунные) штампованные кольца 3, на которые помещаются резиновые кольца 4 ромбического сечения. Профиль металлических колец 3 соответствует профилю резиновых колец 4,Деревянные разрезные кольца 1 и 2 создают необходимое уплотнение при высоких давлениях без быстрого износа трущихся поверхностей за счет распоря их металлическими шевронными...

Номер патента: 117283

Опубликовано: 01.01.1958

Авторы: Блиох, Жбанов, Клибанов, Мазнин, Щербюк

МПК: F16J 15/40

Метки: давлением, заполненных, маслом, машин, подшипниковых, узлов, уплотнения

...описываемом устройстве этот недостаток устранен тем, что торцовые уплотнения выполнены в виде независимо подпружиненных колец и помещены в различных камерах, а для смазки внешнего уплотнения применен поршневой лубрикатор, цилиндр которого соединен каналом с полостью машины.На чертеже изображена схема устройства для уплотнения подшипниковых узлов машин, заполненных маслом под давлением, например нижнего кольца вала двигателя электробура.Устройство включает, внутреннее торцовое уплотнение 1, наружное торцовое уплотнение 2 и лубрикатор, поршень 3 которого отделяет полость машины от сальниковой камеры 4, Для компенсации теплового расширения масла в сальниковой камере 4 предусмотрен перепускной клапан 5.117283 В первый период...

Номер патента: 117289

Опубликовано: 01.01.1958

Авторы: Варшавский, Гальперович

МПК: F01M 1/00, F01P 3/06, F02F 1/20 ...

Метки: подачи, смазки, стенку, цилиндра

...состоит из гильзы 1, шарика 2, пружи 3, винтового ограничителя 4 и прокладки 5,Пространство над шариком 2 при помощи сверлений сообщено с полостью охлаждения поршня, а пространство под шариком, также при помощи сверления, сообщено с канавкой поршневого кольца.Сила пружины 3 и давление масла, подводимого из полости охлаждения, прижимают шарик 2 к гнезду в гильзе, что препятствует попаданию масла в канавку поршневого кольца.В верхней мертвой точке поршня силы инерции, действующие на шарик, преодолевают упругость пружины и давление масла, и шарик на короткий промежуток времени отрывается от седла, пропуская небольшую порцию масла в пространство за поршневым кольцом, откуда оно распределяется по всей окружности кольца и...

Номер патента: 117325

Опубликовано: 01.01.1958

Авторы: Квашин, Насонов, Степутин

МПК: F16J 15/32

Метки: кольцо, уплотнительное, эластичного

...на валу редуктора; на фиг. 2 - поперечный разрез уплотнительногокольца; на фиг, 3 - вид по стрелке А иа фиг. 2.В механизмах вращения, например в антенных системах, креплениеуплотнительных разъемных колец 1 к корпусам 2 редукторов производится болтами 8 с помощью фланца 4. Рабочая кромка э уплотнительного кольца соприкасается с вращающимся валом б и поджимается кнему пружиной 7 браслетного типа, Уплотиительное кольцо имеет выступ (бобышку) 8, по средней части которого оно разрезается передмонтажом, затем одевается на вал. Место 9 разреза (разъема) кольцаобезжиривается бензином или спиртом, склеивается клеем и дополнительно обжимается скобами 10 и 11, после чего кольцо устанавливаетсяна рабочее место и закрепляется фланцем 4.В...

Номер патента: 117559

Опубликовано: 01.01.1958

Авторы: Карпов, Томич, Черноусов

МПК: F16J 15/32, F16L 55/24

Метки: банник, внутренней, поверхности, труб

...с торцов, с отверстиями на боковой поверхности, на которую надета резиновая оболочка 2, зажатая по торцам прижимным кольцом 8 и болтом 4. На оболочку надеты войлочные кольца б, разделенные фанерными кольцами б. Кольца сжаты по оси банника при помощи зажимного кольца 7 и зажимного болта 8. Банник имеет проушины 9 для обеспечения возможности перемещения его при помощи канатов, шгуцер 10 с обратным клапаном для подвода сжатого воздуха во внутреннюю полость, предохранительный клапан 11 и вентиль 12 для выпуска воздуха из банника.Когда банник введен через коническое направляющее устройство в трубу, во внутреннюю полость его через штуцер 10 подается сжатый воздух, и войлочные кольца б плотно прижимаются к внутренней поверхности трубы. После...

Номер патента: 117795

Опубликовано: 01.01.1958

Авторы: Косарев, Микулинский

МПК: F16J 13/00, F16J 15/14

Метки: вакуумных, высокотемпературный, затвор, печей

...из расплава металлов прост в выполнении и обеспечивает перекрывание или открывание пути для перемещения возгоняемым парам или газам без нарушения вакуума. Достигается это конструктивным решением затвора и тем, что для обеспечения быстрого расплавления или затвердевания металла-уплотнителя он снабжен электрическими нагревателями и холодильникамиЗатвор выполнен (см. чертеж) в виде опрокинутого стбодно надевающегося на вертикальный патрубок 2. Подьние стакана осуществляют при помощи штока 3 винтовогои штурвала 5,При опускании стакан погружается в ванну б из расплавленного легкоплавкого металла или сплава, обладающего низкой упругостью паров при высоких температурах. При погружении в расплав стакан перекрывает путь потоку возгоняемых паров...

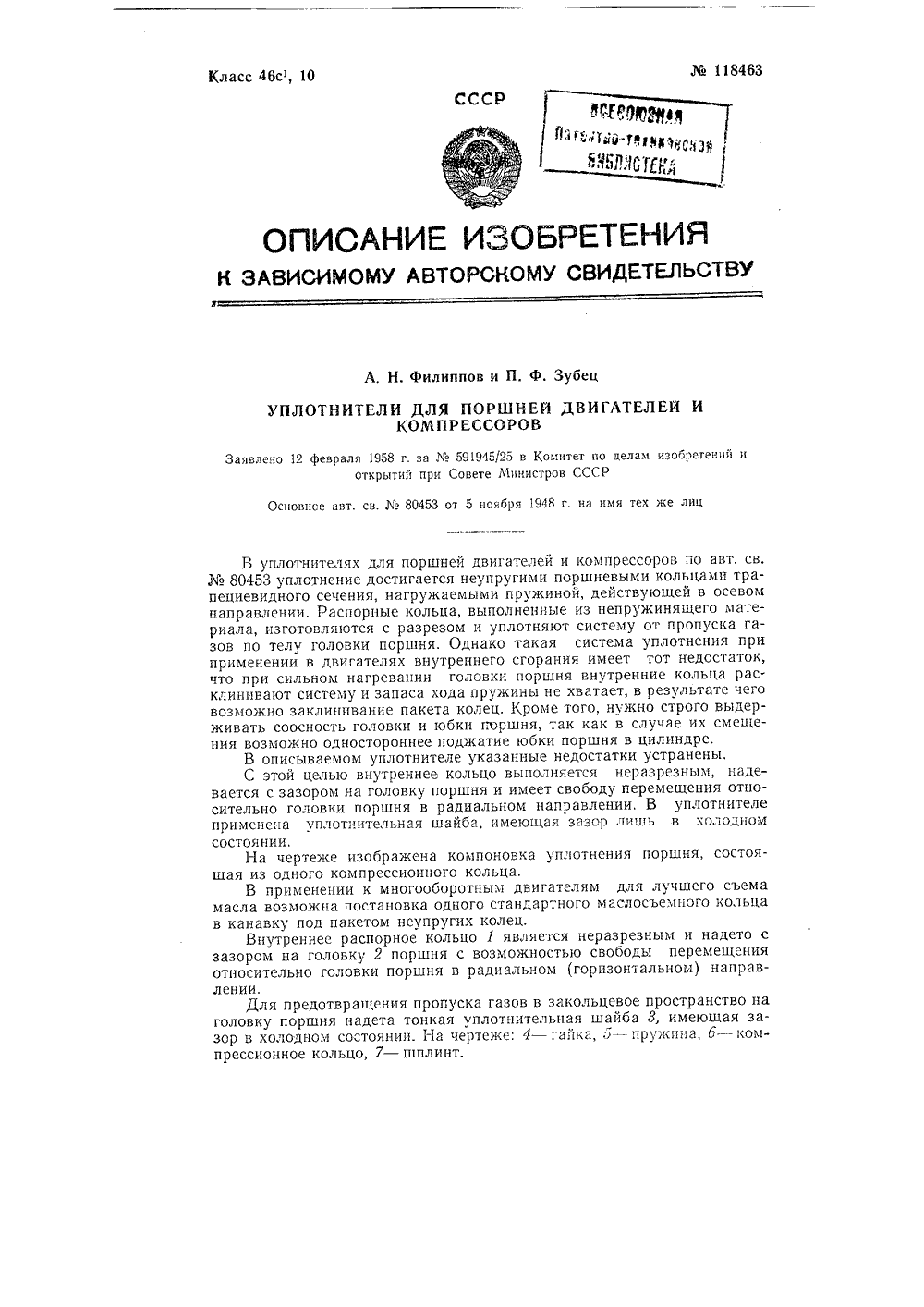

Номер патента: 118463

Опубликовано: 01.01.1958

Авторы: Зубец, Филиппов

МПК: F02F 5/00, F16J 9/12

Метки: двигателей, компрессоров, поршней, уплотнители

...головку поршня и имеет свободу перемещения относительно головки поршня в радиальном направлении. В уплотнителе применена уплотпительная шайба, имеющая зазор лишь в холодном состоянии,На чертеже изображена компоновка уплотнения поршня, состоящая из одного компрессионного кольца,В применении к многооборотным двигателям для лучшего съема масла возможна постановка одного стандартного маслосъемного кольца в канавку под пакетом неупругих колец.Внутреннее распорное кольцо 1 является неразрезным и надето с зазором на головку 2 поршня с возможностью свободы перемещения относительно головки поршня в радиальном (горизонтальном) направлении,Для предотвращения пропуска газов в закольцевоеголовку поршня надета тонкая уплотнительная шайбазор в холодном...

Номер патента: 118464

Опубликовано: 01.01.1958

Автор: Ильин

МПК: F16J 15/52

Метки: вращательное, герметизированную, движение, механизм, передающий, проходку, сильфоном

...полную разгрузку от скручивающих усилий герметизирующего устройства.Предлагаемое устройство устраняет указанный недостаток.Для этого в механизме, передающем вращательное движение через герметизированную проходку, применена следящая система, состоящая из двух пар шестерен, которая разгружает герметизирующее устройство от скручивающих усилий.На чертеже показан описываемый механизм в продольном разрезе.На конце приводного вала 1, идущего от двигателя, закреплено водило 2. Конец вала 3 какого-либо исполнительного механизма, например вала мешалки или насоса, выполнен в виде дугообразного водила 4, которое герметизируется с помощью сильфона 5. Нижний конец сильфона жестко соединен с фланцем 6, а верхний - с головкой 7 сильфона, выполненной в...

Номер патента: 119325

Опубликовано: 01.01.1959

Автор: Вильтовский

МПК: B66F 1/08, F16J 1/06

Метки: гидравлический, двухскоростной, домкрат, надставкой, съемкой

...а) 3, клапанной системы 4 и съемной надставки 5.Наличие двух скоростей у домкрата обеспечивается констру плунжера насоса, который выполнен из двух частей: из скалки 6 лого цилиндра 7, служащего однсвременно плунжером насоса и чим цилиндром для скалки б.При ходе шатуна 8 в пределах участка О - П скалка б взаимодействует своии заплечиками 9 с полым цилиндром /, подппужиненным цилиндрической пружиной 1 О в результате чего рабочая жидкость через нагнетательный клапан 11 проходит под шток 3 домкрата,119325 Предмет изобретения Гидравлический двухскоростной со съемной надставкой домкрат, преимущественно для раздвижки и распора металлических шахтных стоек, с ручным вертикальным плунжерным насосом одинарного действия, о т л и ч а ю щ...

Номер патента: 119410

Опубликовано: 01.01.1959

Авторы: Кожевников, Лаптев

МПК: F16J 15/32

Метки: домкрата, плунжера, пресса, уплотнения

...Для обеспечения герметичности между торцом плунжера и манжетой 9 проложена резиновая прокладка 10.После установки плунжера 7 в цилиндр б гайку 11 завинчивают до полного прилегания втулки 12 диска к уступу плунжера. При этом происходит прогиб плоской части манжеты 1 по конусу, имеющемуся на периферийной части торца плунжера, увеличение диаметра отбортованной части б и плотное прилегание ее к стенке цилиндра б с предварительным натягом.Одновременно с этим происходит прижатие резиновой прокладки И к торцу плунжера и резиновой манжеты 2 к поверхности цилиндра б отбортованной кромкой 14 диска.119410 Для обеспечения прогиба диска и прилегания его по двум кольцевым поверхностям он снабжен кольцевой выемкой 15.Для подвода высокого давления в...

Номер патента: 119412

Опубликовано: 01.01.1959

Автор: Голубев

МПК: F04C 27/00, F16J 15/44

Метки: валов, вращающихся, уплотнения

...тем же углом.Такое выполнение уплотнения позволило повысить его надежность в случае применения в насосах большой мощности.На чертеже показан в двух проекциях общий вид устройства.На валу 1 центробежного насоса посажен импеллер 2 с густой сетью лопаток д, установленных под некоторым углом. Такая же сеть лопаток 4, но с противоположным уклоном, выполнена на стенке корпуса. На второй проекции чертежа лопатки 4 условно изображены пунктиром.Принцип действия такого уплотнения основан на вихревом трении жидкости между лопатками корпуса и импеллера. Силы вихревого трения, совместно с центробежными, препятствуют протеканию жидкости от внешнего диаметра импеллера к оси вала. Созданный таким образом вращающимся импеллером вихревой затвор...

Номер патента: 120092

Опубликовано: 01.01.1959

Автор: Сидоров

МПК: F16J 10/02

Метки: втулкой, гидроцилиндра, соединения

...монтировано в гидроцилиндр 1 и включает в себя втулку 2, в которую вмонтированы манжетное 3 и кольцевое 4 уплотнения для поршневого штока 5, Внешний конец втулки 2 снабжен проточкой для разрезного кольца б, посаженного в расточке гидроцилиндра 1. Фиксация положения втулки 2 относительно кольца 6 и гидроцилиндра 1 осуществляется посредством дистанционной тонкостенной втулки 7 и пружинным кольцом 8, вставленным в выточку на внешнем конце хвостовика втулки 2, Нагрузка на втулку, создаваемая давлением рабочей жидкости в подпоршневой поло,"ти гидроцилиндра, воспринимается непосредственно буртом проточки втулки. Пружинное кольцо 8 предназначено лишь для предотвращения смещения втулки в направлении внутрь гидроцилиндра от...

Номер патента: 120103

Опубликовано: 01.01.1959

Автор: Алексеев

МПК: F16J 15/44

Метки: валам, вращающимся, лабиринтное, уплотнение

...подвод рабочсй жидкости из которой к торцовой части плавающих колец уменьшает прижим последних к упорным кольцам давлением рабочей жидкости, перетекающей через уплотнение.На чертеже изображено лабириптное уплотнение согласно изобретению.Плавающие кольца 1 и 2 прижимаются давлением рабочей жидкости, находящейся в полости А, к упорным кольцам 3 и 4. В корпусе 5 имеетсч канал Б, соединяощий кольцевые впадины В, выполненные на торцевой поверхности упорных колец, с полостью высокого давления рабочей жидкости. Жидкость, проходящая по каналу Б к кольцевым впадинам упорных колец, уменьшает прижим к последним плавающих колец. Это способствует снижению износа плавающих колец. Удлинение кольцевой щели между валом б и внутренней поверхностью...

Номер патента: 121319

Опубликовано: 01.01.1959

Автор: Рагозин

МПК: F16J 15/20

Метки: пары, состоящее, торцовое, трущейся, уплотнение

...нем диски, которые в отдельных случаях могут изготовляться из металла и работать в паре с мягким графитом.На фиг, 1 схематически изображен осевой разрез двухстороннего торцового уплотнения с разгруженными от противодавления поверхностями трения; на фиг, 2 - торцовое уплотнение с неразгруженными поверхностями трения.На валу 1 установлены неподвижные резиновые диафрагмы 2, в которых закреплены два графитовых кольца 8, На валу 1, кроме того, жестко закреплены при помощи втулки 4 кольца шарикоподшипника 5 и спиральных пружин б, установленных в сепараторе 7, две минералокерамические шайбы 8,Резиновые диафрагмы 2, воспринимающие крутящий момент трущейся пары, закрепленные и уплотненные в корпусе насоса 9, кольцом 10 удерживают от вращения...

Номер патента: 122376

Опубликовано: 01.01.1959

Авторы: Гендель, Левина

МПК: F16J 15/12, F16K 1/46

Метки: вентиля, дросселирующего, уплотнение

...изображена схема уплотнения вентиля.При повороте маховика вентиля против часовой стрелки ося действие пружины на клапан вентиля, причем усилие, прилклапану, изменяется очень медленно, за счет мелкой нарезкиПолное усилие рассчитано ца перекрытие радиальной канавкиропластовой,;рокладке 2.Частичное снятие усилия приводит к постепенному осво,сацавки и дроссслироваци 1 о газа через отверстие с кольцевойз прокладке о (шайбе) из металла, отверстие 4 в прокладке 5 икольцевую выточку б и канавку 1 в прокладке 2.Нарушение уплотнения между седлом 7 вентиля и пбует заметного ослабления усилия и начинается толькоткрытия радиальной канавки 1. обеспечиается вь -слаолястагаемое к вентиля.1 во свтсбожденив) выточкой з резиньь рокладкой б трсо после...

Номер патента: 122654

Опубликовано: 01.01.1959

Автор: Другов

МПК: F16J 13/00

Метки: гидравлический, замок, конфигурации, крышки

...заполненных машинным маслом или гидро- пластом.При повороте ключом винта 2 в камеру 1 входит поршень 3 и давление мгновенно передается по каналам, воздействуя на яапирающие поршни-задвижки 4 и 5.Поршни-задвижки 5 скользят по скосам фланца б корпуса и запирают крышку одновременно в нескольких местах. Дальнейший поворот винта 2 воздействует гидравлически на поршень 7 конденсатора утечек масла, который сжимает пружины 8 Бельвиля и тем самым создает запас масла и контроль заданного давления внутри системы, Одновременно со сжатием пружин 8 устанавливается контрольный шток 9, выходящий на поверхность крышки, который сигнализирует о том, что крышка заперта и давление на поршнях 5 достаточно, Другой конец штока 9 может быть связан с...

Номер патента: 122680

Опубликовано: 01.01.1959

Авторы: Карпов, Маклаков

МПК: B60C 23/00, F16J 15/48

Метки: автомобилей, давлением, централизованного, шинах

...собой пустотелый корпус с двумя самоподжимными сальниками, запрессованцымц в корпус наружными поверхностями,С целью повышения срока службы сальников блока, внутренние поверхности которых сидят на полуоси, корпус блока выполнен це касающимся цапфы колеса, внутри которой он расположен.На чертеже изображено устройство в общем виде,В пространстве, ограниченном тормозным барабаном 1 ц диском тормоза 2, в теле цапфы 3 заключена головка подвода воздуха 4, через которую пропущена снабженная воздухоподводящими каналами полуось 5. Вращающаяся на подшипниках б ступица 7 несет колесо 8, к циппелю которого 9 присоединен шланг 10, принимающий сжатый воздух из воздухопроводящих каналов полуоси б. Сжатый воздух в головку 4 подается шлангом...

Номер патента: 122999

Опубликовано: 01.01.1959

Авторы: Белобров, Еременко, Мильгевский

МПК: F16J 15/46

Метки: торовое, уплотнение

...в уплотняемом цилиндре. Вследствис этого продолговатая форма поперечного сечения кольца-тора будет стремиться принять форОкруж 5 юсти. Такое скругленис Обеспечивает прижатис стенок кольца-тора к поверхностям плунжера и цилиндра, осуществляя надежное уплотнение, управляемое путем соотвстствуюпего измснсння давления 5:нутри трубки-тора.,1 ля обеспечения надежного уплотнсни 55 элсмснтов машины в слуюнижснного давления внутри кольца-тора при холостом ходе на ней стороне тора 1 могут бь 1 ть выполнены ребр 5, между которы-- 2122999ми находикй. упругая уплотнительная прокладка 6. При рабочем ходе и высоком давлении внутри кольца-тора уплотнительная прокладка 6 вдавливаетсяв углубление между ребрами 5 и вступает в работу поверхность ребер...

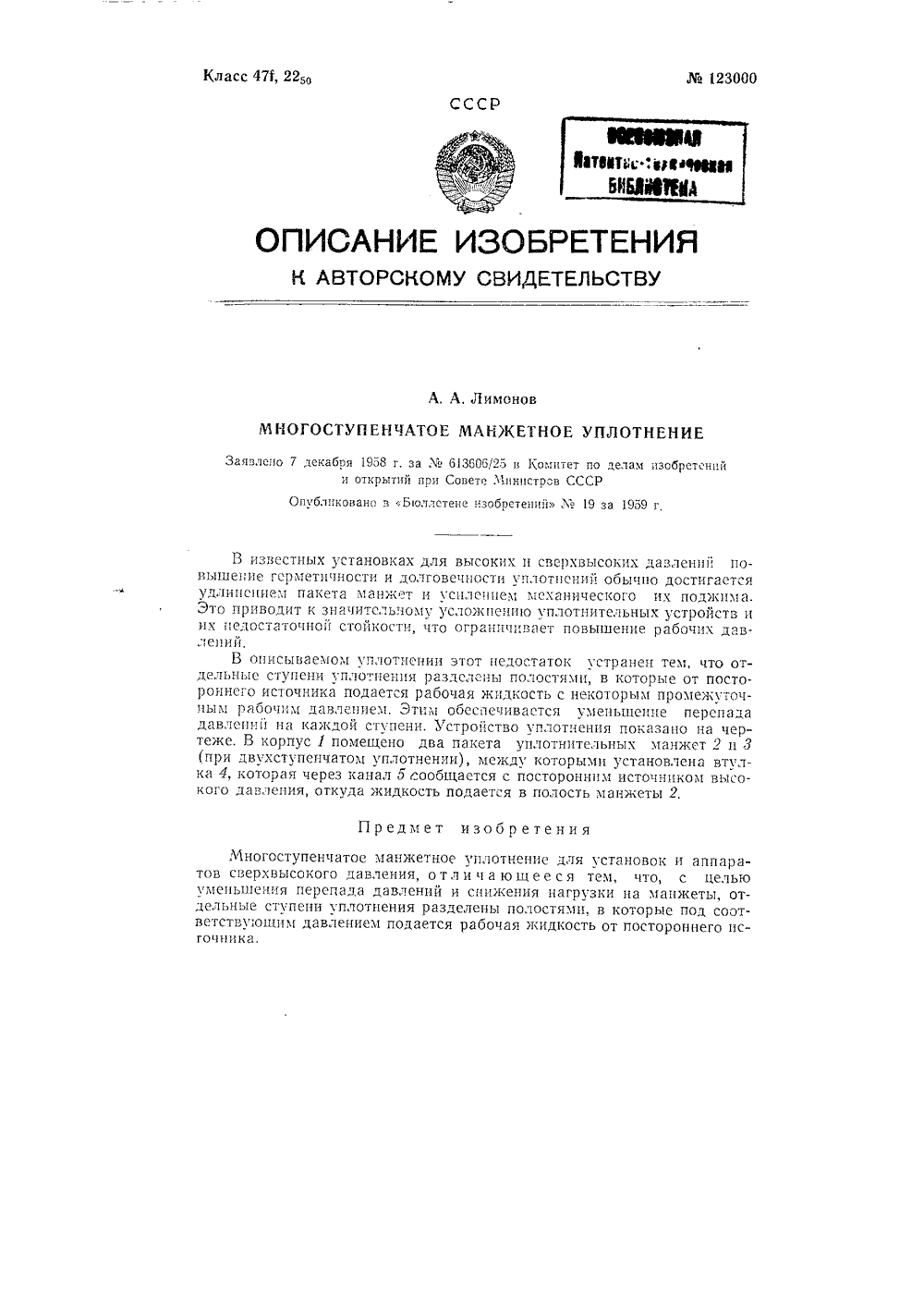

Номер патента: 123000

Опубликовано: 01.01.1959

Автор: Лимонов

МПК: F16J 15/46

Метки: аппаратов, давления, дифференциальное, манжетное, многоступенчатое, сверхвысокого, уплотление, установок

...давлением подается рабочая н(идкость от постороннего исгочника. В известных установках для высоких н сверхвысоких давленн 11 повышение герметичности и долговечности уплотнений обычно достигается удлинение 1 пакета ъ 1 анн(ет и 1 снлснием механического их поджима. Это приводит к значительному усложнению уплотпптельных устройств и их недостаточной стойкости, что ограничивает повышение рабочих давлений,В описываемом уплотнении этот недостаток устранен тем, что отдельные ступени уплотнения разделены полостями, в которые от посто- ронне 1 О источника подается рабочая жидкость с некоторым промежточным рабочим давлением. Этим обеспечивается уменьшение перепада давлений на кан(д 011 ступени. Устройство уплотнения показано на 1...

Номер патента: 123379

Опубликовано: 01.01.1959

Автор: Кауфман

МПК: F16J 15/40, F16N 7/14

Метки: газовый, лубрикатор

...между которыми заполнена жидкостью и соединена со скважиной при помощи разделительного устройства. На чертеже показан предлагаемый лубрикатор в разрезе. Корпус лубрикатора представляет собой трубу 1, имеющую в нижней части фланец 2 для присоединения к колонне или арматуре, а в верхней части - крестовину 3. В нижней и верхней частях крестовины помещены сальники 4 и 5, а на боковых - вентили б и 7. К корпусу луб. рикатора присоединяют бачок 8, наполненный маслом и соединенный с крестовиной трубкой 9.При открытии скважины газ давит на масло в бачке, которое через трубку наполняет крестовину, смачивая сальник и препятствуя выходу газа из лубрикатора.Предмет изоб р етени яЛубрикатор газовый, основанный на принципе гидравлического...

Номер патента: 124251

Опубликовано: 01.01.1959

Автор: Рафаильский

МПК: F16J 15/48

Метки: гидравлического, силового, уплотнительно-разгрузочное, цилиндра

...фиг. 1 показан цилиндр с установленной на нем уплотнительнон манжетой; на фиг. 2 - узел А на фиг. 1Уплотнительная манжета 1 монтируется в расточке цилиндра 2 и имеет открытую кольцевую полость, сообщающуюся с нагнетательным каналом или трубопроводом 3. Внутренняя кромка манжеты несколько удлинена и входит в зазор между рабочими поверхностями поршня 4 и цилиндра 2 Эта кромка под действием собственной упругости или дополнительного пружинного элемента Б (например стального пружинного кольца) при отсутствии давления в полости цилиндра прижимается и его рабочей поверхности.Жидкость при подводе к цилиндру сначалаполость манжеты, а затем перетекает в полость циэтом кромку манжеты вокруг поршня. заполняет кольцеву 1 о линдра, обжимая приМ...

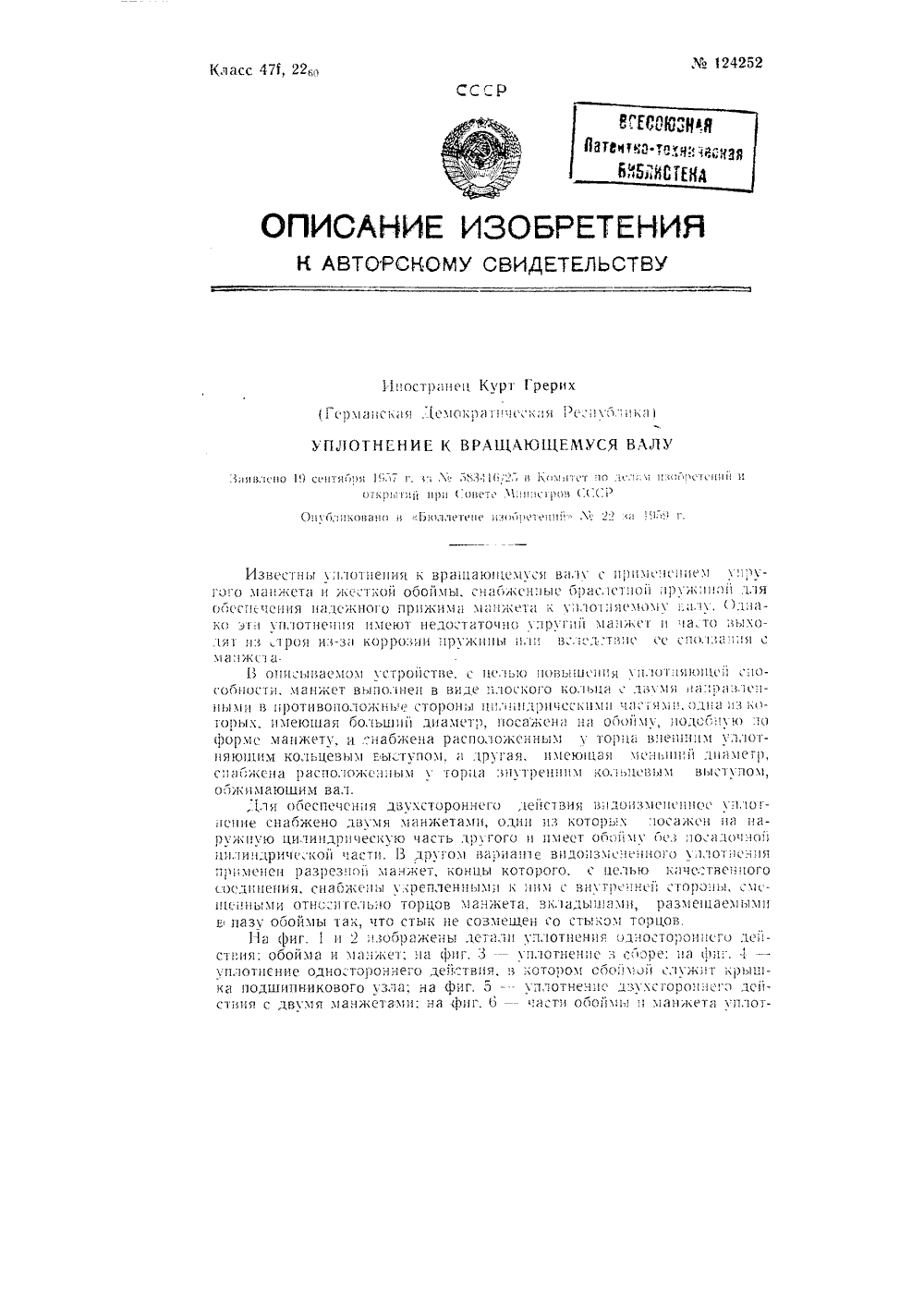

Номер патента: 124252

Опубликовано: 01.01.1959

Автор: Курт

МПК: F16J 15/26

Метки: валу, вращающемуся, уплотнение

...5(, 5 к 010 р))Им.еи,)азр.3 ой мажег.УПстОТНЕНИЕ ОДОСТО)ОНЕГО ЕСТВ 5( ИМЕЕТ ЗутрЕНЮЮбйму 1ииг(и;рической осе(л)чОГ зархк)сгьк 2 л.Я Г(салки 2 исс цил;(и- ДРЕСКОИ ЧаТИ 0 ОЙЫЫ с), КООРс 51 С 20;Сс В.ШИ) Гс(ОТНЯЮИИ: ВЬс)ТУЕ(ОМ 4 И ВУТРЕННИМ КОЛЬЦСОЫМ ВЫтУИМ ), 0КИМаЮШ 3) Вал.Манжет Выпо,еиз упругого матсриа.а. апример из резиы. Дс 5 ЧВели 1 ен 5 уси,(:(Я бжи) с( С 01 сис )101 ), к) ( с 3(., ч 1 Обы тэрцоид 51 ЧаетЬ МЕНЬШОГО:с(2 МЕтР 2 Маж, 2 УИИРс(Г(с(СЬ (5: ЕПОЛВИжЫй УПОР 6 (фиГ. 3) . 112 1)е Г. -1 покс(за 0, ГГО т 21,им Упо)ом )Ожет слУкить ш 21)3(КО- подшипик /, В (ОтОРО) ВРс 311 с(сгс 1 Ваг. Обо)1)и зти 0 мпг(Гсии 51 5(ВГ(ЯСГС 5 КРЫ(ИКс С( ПОДШИПИКОВОГО ОПОРНОГО )(ЗГаУпгОтнс 5 с двухсторое действия )Иг. 5( снабжено двумя маижета:5 и...

Номер патента: 124761

Опубликовано: 01.01.1959

Автор: Михеев

МПК: F16J 15/28

Метки: высоких, гидропрессов, давлениях, работающих, уплотнение, цилиндров

...уплотнение цилиндров гцдропрессов лишено указанного недостатка и срок службы его значительно повышается. Это достигается тем, что одна из опор манжеты выполнена в вцдс размещенного в цажидом фланце разрезсго ст,лчсского кольца, со скошенной контактирующей с макетоповерхстьо, одновременно прижимаемого к плунжеру пружиной, расположенной во внешней выточкс кольца.На фиг. 1 показано описываемое уплотнение; на фцг. 2 - разрез по АА на фиг. 1.Уплотнение представляет собой эластичную зжсту 1, которая одним концом опирается ця направляюцую втулку 2 в гидроцилцндре 3, а другим - на разрезное кольцо 4, рсогожснос в кольцевой выточке прижимного фланца 5. Котактруодя с манжетой поверхность 6 разрезного кольца выполнена на конус для...

Номер патента: 124879

Опубликовано: 01.01.1959

Авторы: Бродский, Пономарев

МПК: B25B 27/00, F03B 1/00, F16J 15/22 ...

Метки: аппарате, гидравлической, монтажа, направляющем, переносная, пневматическая, турбины, уплотнений, шнуровых

...шнурового уплотнения в пазы направляющего аппарата.На чертеже показана описываемая переносная машина в осевом разрезе,Привод машины выполнен в виде двух соосных цилиндров корпуса 1, в которых расположены два поршня 2 и 3, соединенны" между собою и имеющие общий шток 4. Шток снабжен на цилиндрической поверхности профильным участком 5, При подаче пневматического давления на поршни 2 и 3 происходит осевое перемещение штока 4, профильный участок 5 которого воздействует на ролики б угловых рычагов 7, зажимающих своими губками о уплотнительный шнур. При дальнейшем движении штока 4 губки 8 своего положения не меняют, а плоский конец 9 штока 4 заталкивает шнур в подлежащий уплотнению паз 10 направляющего аппарата, Пружина 11...

Номер патента: 125099

Опубликовано: 01.01.1959

Автор: Бодак

МПК: F16J 15/18

Метки: вала, вращающегося, уплотнение

...вала из корпуса сальника.Это достигается тем, что сальниковая втулка йомещена в подвижный в осевом исправлении стакан с внутренней конической расточкой,в которой заключено эластичное кольцо, монтируемое на вал между уплотняемой полостью и сальниковой втулкой.На чертеже изображена схема уплотнения вращающегося вала,Уплотнение вращающегося вала 1 состоит из примыкающего к немусальника, выполненного в виде втулки 2 с набивкой 3. Втулка 2 входит вподвижный в осевом направлении стакан 4, имеющий внутреннюю коническую расточку, надвигаемую на эластичное кольцо 5 с конической наружной поверхностью. Эластичное кольцо 5 монтируется на вал 1 междууплотняемой,полостью и сальниковой втулкой 6 и размещено за основным сальником.При необходимости...

Номер патента: 125100

Опубликовано: 01.01.1959

Авторы: Богаев, Зикеев, Нигматуллин, Орлов, Сизов

МПК: F16J 15/54

Метки: вала, горизонтального, подшипниковому, узлу, уплотнение

...канал.На чертеже изображена схема предлагаемого уплотнения.В крышке 1 подшипникового узла горизонтального вала 2 редуктора имеется кольцевая канавка 3 шириной 4 - 8 мл. Дренажный канал 4 соединяет нижнюю часть кольцевой канавки 3 с внутренней полостью редуктора. При вращении вала 2 пространство меЖду подшипником б и крышкой заполняется (в случае, если уровень залитого масла в редуктор завышен) маслом, которое частично попадает и в зазор б, Движение масла в зазоре б и воздуха в кольцевой канавке, а также сцепление масла с металлом при выходе из зазора б обеспечивают надежное уплотнение масла и предотвращают вытекание его в канавку и далее через зазор 7 наружу. В случае неравномерного зазора между валом и крышкой, а также при частых...

Номер патента: 134368

Опубликовано: 01.01.1960

Автор: Закс

МПК: F04C 7/00, F16J 15/40

Метки: водокольцевых, гидравлическое, насосов, уплотнение

...в которой бл,- 15 Ы11(: 1, (1 15 Л С и И 5 С К И М и СР М О 1 О Г Я 3 (с 1 уплот 1 сни 5 резР 105 ьс 1(бы 1; вытекавшей через специальны( и; р е д м с т и зб р с т е и 1 лическое уплотнение для водокольцсв ных прокладок, прижимаемых ободу жидкости, отводимой от жидкостногочто, с целью повышения ресурса и вращающихся дисков снабжен канав и.нтов и частичного слива нагретой ж х насосов, состоящес в)япаюцихся дпс;ков кольц 1, О Т.1 Р Ч а,онадежност уплотнс"- ами для смявн труидкос ги из полос гиИдрявИ З Э,1 Я СТИ Чдавлениемшссся тения, ободшихся эле(илтнения В описываемом гидравлическо ранен тем, что обод вращающихс смазки трущихся элементов и част полости уплотнения.На чертеже изображено опись Устройство представляет собо кол.свого...

Номер патента: 126165

Опубликовано: 01.01.1960

Авторы: Клейменов, Комаров, Лашманов, Николаев, Смирнов, Соловьев, Фофанский

МПК: F16J 15/02, H02G 3/22

Метки: кабелей, кабельной, коробке, проходной, пучка, уплотнения

...проходные кабельные коробки,Кабели, проложенные через коробку, поджимаются кверху, и ча дно коробки в торцовых ее частях наносится слой термореактивной массы, на который укладывается первый ряд кабелей. На этот ряд наносится следующий слой той же массы. В таком же порядке укладывают:я следующие ряды кабелей, чередуясь со слоями термореактивной массы.126165 П р едм ет из обретения Способ уплотнения пучка кабелей в проходной кабельной коробк." путем заливки их пластическими массами, о тл и ч а ю щ и й с я тем, что, с целью повышения качества и стабильности уплотнения, кабели укладывают между слоями термореактивной массы и после се отвердени заливают в коробку разогретую термопластичную массу, заполняющук 1 зазоры, появляющиеся при...

Номер патента: 126695

Опубликовано: 01.01.1960

Авторы: Барановский, Гордеев

МПК: F16J 15/20

Метки: гидравлических, кольца, машин, пневматических, прокладки, уплотнительные

...пнсвмат сскнхи гидравлических машин производится путем заливки смеси мсномсров до начала полимеризации в металлические формы. Перед заливко 1. смеси ее компоненты - порошок 1 сополимерстирсг) и жидкость (метилметакрилат) в весовых соотношениях от 0,4: 1 до 0.7: 1 - перемешиваОт в течение О - 1 О минут. Стнракрцл не ОбладасГ азгезнец и х 1 еталлу, что дает возможность не прсдъявлять особо высоких требований к чистоте обработки поверхности формы. В течение 1,5 - 2 час. при комнатной температуре илц в течение 30 - 40 мин. при цагреве формы до температуры б 0- происходит полное отвгрденис за,.штои в форму массы. После отвердения массы заготовку кольца пс поверхности, располагавшейся в плоскости разъема формы, обрабатываю; посредством...

Номер патента: 126752

Опубликовано: 01.01.1960

Авторы: Власенко, Штейн

МПК: B60H 1/16, F16J 10/02

Метки: гидравлический, двухступенчатый, кузова, подъемник, самосвала

...в направляющей втулке 7 Гильзы 4, снабжен на одном своем конце головкой 8 с проушиной лля соединения с пальцем шарнира опрокилного кузова самосвала, а на втором конце стопором 9, Во Внутренней полости гильзы 4 закреплена шайба 10 с фасонным отверстием, соответствующим по своей конфигурации очертанию стопора , образующая совместно с по,"ледним замковое устройсво типа штыкового затвора. Шток 6 имеет паз 11 для хвостовика фиксатора 12, установленного в гнезде втулки 7.При штоке 6, развернутом относительно гильзы в положение, пока. ванное на фиг. 1 - 3, стопор 9 может свободно перемещаться в отьсрстин шайбы 10. При подаче масла в отверстие о корпуса 1 из подъемника первоначально выдвигает"я гильза 4 до упора буртов торпа 6:;О втул 1(т...
