F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 147871

Опубликовано: 01.01.1962

Автор: Померанцев

МПК: F16J 15/42, F16J 15/52

Метки: вала, включающее, вращающегося, высокотемпературное, насоса, парами, сильфонное, торцовое, трущимися, уплотнение, уплотнительное

...жестко носакена и уплотнена металлическими уплотнительными кольцами 8 крыльчатка 9 цептробежного уплотнения и износостойкая втулка 10 торцового уплотнения. При этом тщательно обработанные торцы выступа 11 на втулке 10 располагаются между торцами антифрикционных колец 6, а крыльчатка 9 располагается с зазором внутри корпуса 1.147871По каналам 12 сжатый инертный газ подается в полости А и Б между концентрическими сильфонами 2 и,3, при этом крышки 4 и 5 своими центрирующими выступами 13 скользят в осевом направлении по цилиндрической стенке корпуса 1 и их кольца б плотно прижимаются к торцам выступа 11.Таким образом осуществляется при температуре порядка 700 необходимый упругий прижим в торцовом уплотнении, который обеспечивает...

Номер патента: 148681

Опубликовано: 01.01.1962

Автор: Новичков

МПК: F16J 15/40, F16J 9/00

Метки: компрессора, поршня, уплотнение

...10. Смазывающая жидкость подается через отверстие 11 в цилиндре 12.Бо время работы через отверстие 11 ндается смазывающая жидкость, являющаящей жидкостью,Эта жидкость попадает в зазор между втулкой 5 и зеркалом цилиндра 12, образуя между ними устойчивую жидкостную пленку, и поэтому поршневые кольца разгружены от давления газа как в момент нагнетания, так и в момент всасывания. Так как давление сжимаемого газа пе передастся непосредственно на кольца, на них не влияют усилия в осевом направлении (вызывающие потерю упругих свойств колец в148 б 81 радиальном); следовательно, кольца имеют более продолжительный срок службы.Для предотвращения попадания твердых включений в зазор между цилиндром и втулкой на обратном клапане, через который...

Номер патента: 148682

Опубликовано: 01.01.1962

Автор: Руднев

МПК: F16J 15/52

Метки: аппаратов, вакуум-аппаратов, вращения, герметизированную, давлением, перегородку, передачи, работающих

...втулке 4, выполненной в виде подшипника качения или скольжения, Глухая втулка 4 надета на конец изогнутой части вала 1.Передача движения происходит посредством внешнего водила 5, связанного через внешний подшипник б с глухой втулкой 4.Согласно изложенному способу можно достичь практически неограниченного уменьшения силы трения в подшипниковом узле глухой втулки 4, если увеличивать прямолинейную часть изогнутого вала 1, на которой находится глухая втулка 4 а следовательно, разгрузить непроницаемую оболочку 2 от скручивающих напряжений.Другой вариант устройства, позволяющий полностью разгрузить гибкую непроницаемую оболочку 2 от скручиваюших напряжений. Этот вариант отличается от рассмотренного тем, что изогнутый вал 1 служит...

Номер патента: 148890

Опубликовано: 01.01.1962

Автор: Пенкин

МПК: B66F 1/08, F16J 10/02

Метки: пневматический, подъемник

...Пневматический цилиндр 1 крепится к балке крана. Цилиндр снабжен поршнем 2 с пустотелым штоком 3.На шток надет золотник 4 который может поворачиваться на нем вместе с крюком 5. Нижним торцом золотник посредством ограничителей 6 опирается на пружины 7. На верхней .крышке цилиндра укреплена труба 8, входящая своим свободным концом во внутреннюю полость штока 3.При подъеме золотника 4, канал 9 через золотниковую камеру 10 и канал 11 штока 3 соединяется с нижней полостью цилиндра 1. При этом открывается доступ сжатому воздуху из магистрали под поршень пневмоцилиндра. Поршень, перемещаясь вверх, поднимает крюк 5 с навешенным на него грузом. При снятии рабочего усилия с золотника. последний опускается в среднее положение (как,показано на...

Номер патента: 149281

Опубликовано: 01.01.1962

Автор: Егишянц

МПК: F16D 3/02, F16D 3/32, F16J 15/52 ...

Метки: вращения, герметично, передачи, полость, уплотненную

...и коромыслом.Вследствие этого силы трения в опорах коромысла и размеры опорне зависят от разности давления и диаметра сильфонов,Описываемое устройство имеет меньшие габариты и более высокий к,п.д чем известные устройства, Оно легко выполнимо в конструктивном отношении и позволяет применять стандартные подшипникикачения.На фиг. 1 изображено устройство для в гермеично уплотненную полость в продольно о иг. 2же, разрез по Л-Л,Ведущий вал 1 посредством кривошипа 2 приводит в качательноедвижение коромысло 3, соедиченное кривошипом 4 с ведомым валом 5.К коромыслу 3 с двух сторон прикреплены два, соединенных с корпусом б, сильфона 7, полости которых сообщаются между собой,Коромысло 3 установлено на карданном подвесе, состоящем израмки 8,...

Номер патента: 149970

Опубликовано: 01.01.1962

Автор: Брен

МПК: F16J 15/32, F16J 15/54

Метки: каркасный, манжет, разрезной, резиновый

...есткости выполнено открытым со сторон ла с овин, и из- жно упИзвестны резиновые разрезные каркасные манжеты для уплотнения вала с завулканизированным кольцом жесткости, которое состоитиз двух половин, имеющих открытую часть, необходимую для своегоцентрирования при изготовлении,Однако известные манжеты не обеспечиваности уплотнения, так как открытая часть колся снаружи узла и подвергается коррозии.Манжета, выполненная согласно изобретению, лишена указанногонедостатка. С этой целью ее кольцо жесткости выполнено открытым состороны уплотняющей пружины.На чертеже изображена резиновая каркасная манжета с разрезами по А-А и Б-Б,Резиновая каркасная манжета представляет собой кольцости, состоящее из двух половин 1 и 2, завулканизированное...

Номер патента: 149981

Опубликовано: 01.01.1962

Автор: Варламов

МПК: F16J 15/12

Метки: масляно-водородных, прокладка, уплотнений, эластичная

Номер патента: 149982

Опубликовано: 01.01.1962

Авторы: Еськов, Курейчик, Морозов, Просвиряков

МПК: F16J 15/32

Метки: агрессивных, манжетное, сред, уплотнение

...кольцом и манжетой Ч-образного сечения установлена манжета клинообразного сечения из пластичного материала, входящая в манжету Ъ-образного сечения, расклинивающая и прижимающая усы последней к уплотняемым поверхностям, На чертеже изображен разрез части манжетного уплотнения. Основным элементом манжетного уплотнения является манжета 1 из фторопласта Ч-образного сечения. В нее входит манжета 2 клинообразного сечения из пластичного материала. Под действием подпружиненного металлического прижимного кольца 3 манжета 2 расклинивает манжету 1 и прижимает ее усы 4 и 5 к уплотняемым поверхностям б и 7, создавая тем самым повышенную герметичность соединения,Предмет изобретенияМанжетное уплотнение для агрессивных сред, включающее манжету из...

Номер патента: 149983

Опубликовано: 01.01.1962

Автор: Моравский

МПК: F16J 15/40, F16J 15/54

Метки: гидродинамическое, комбинированное, уплотнение

...вращающейся детали посредством втулки 2 и гайки,3 устанавливаются и зажимаются мембраны 4 с прш 5 арснными к ним кольцами 5. Последние предварительно притираются к наружным поверхностям состоящей из спаянных между собой половин обоймы 6. Полость 7 между мембранамн заполнена легкоплавким сплавом, например эвтектическим сплавом свинца и висмута. Внутри обоймы о" ус 1 аповлены диск 8 и втулка 9, прнжнмаемые к внутренним по 1 герхностям обоймь 1 пружиной 10. Диск 8 удерживается от углового смещсни 5: выступами на втулке 9. Втулка закреплена в корпусе П гайкой 1.При остановке вала обойма 6 вмерзает в сплав и уплотнение работает как торцовое. При ращении вала вследствие трения диска 8 и втулки 9 о внутреннюю поверхность обоймы металл...

Номер патента: 150330

Опубликовано: 01.01.1962

Автор: Соколов

МПК: F16J 15/08

Метки: вакуумное, металлического, например, уплотнение, штенгеля

...так, что ее рставляет дугу окружности. Образующая внутрсопряжена с вогнутой поверхностью под острьна выпуклую поверхность шайба выпрямляетсятие штенгеля.На чертеже показано вакуумное уплотнение: слева от оси - до выпрямления шайбы, справа - после выпрямления.Конец штенгеля 1 надевается на штуцер 2 откачной системы. На штуцсре свободно лежит съемник 3 с винтами 4, предназначенный для снятия штенгеля со штуцера после отпайки прибора, На съемнике расположена уплотняющая шайба 5, обращенная выпуклой стороной вверх, Для предохранения уплотняющей шайбы от проворачивания при затягивании накидной гайки 6, между гайкой и уплотняющей шайбой размещено предохранительное кольцо 7. При навинчивании накидной гайки на штуцер уплотняющая шайба...

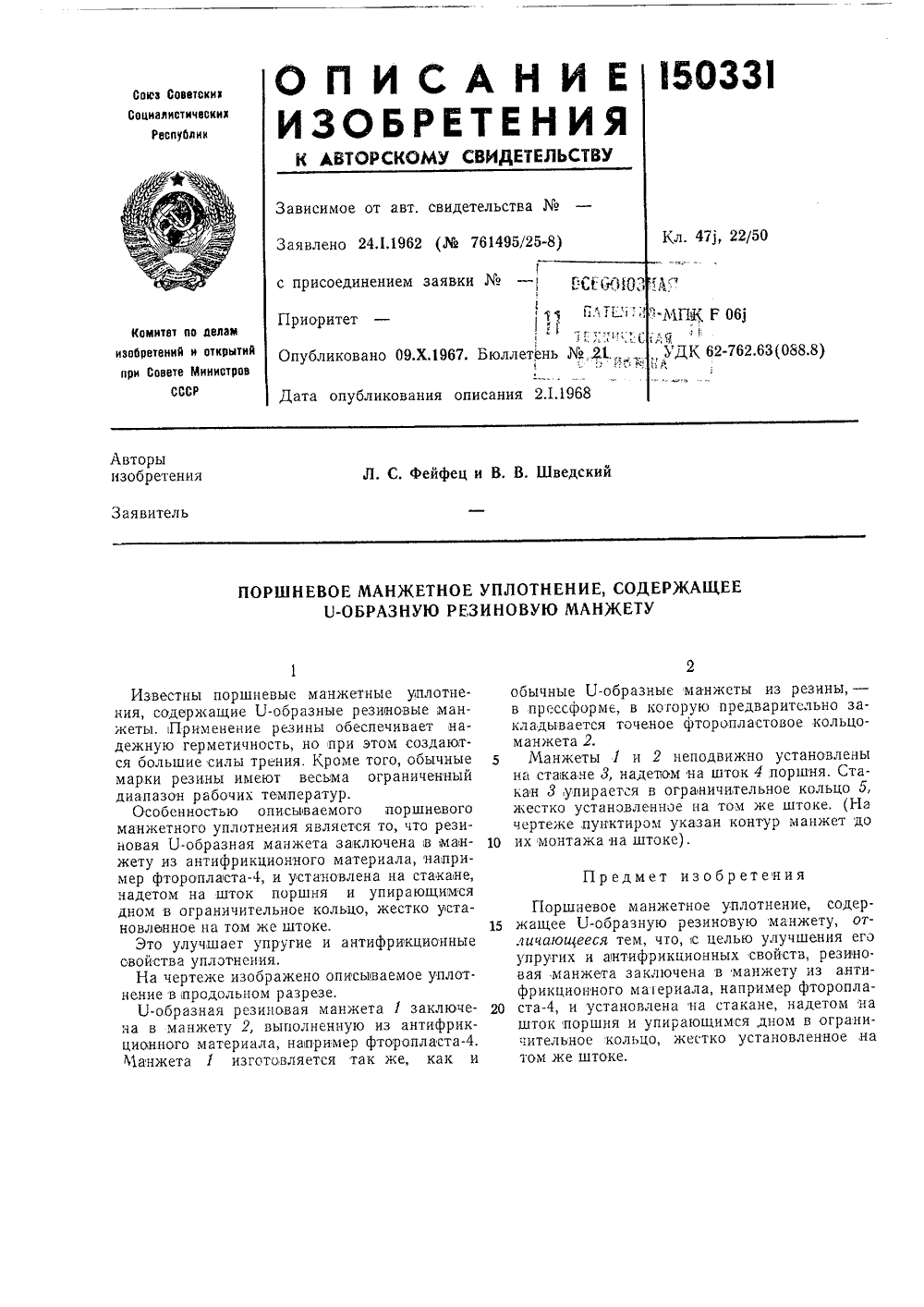

Номер патента: 150331

Опубликовано: 01.01.1962

Авторы: Фейфец, Шведский

МПК: F16J 15/32

Метки: и-образную, манжетное, манжету, поршневое, резиновую, содержащее, уплотнение

...контур манж оке). влены Стаьцо 5,(На ет до Пр едмет из о бр етен 1 заключе- антифрикропласта.е, как и Известны поршневые манжетные уплотнения, содержащие 0-образные резиновые манжеты, Применение резины обеспечивает надежную герметичность, но при этом создаются большие силы трения. Кроме того, обычные марки резины имеют весьма ограниченный диапазон рабочих температур.Особенностью описываемого поршневого манжетного уплотнения является то, что резиновая 11-образная манжета заключена,в манжету из антифрикционного материала, например фторопласта, и установлена на стакане, чадетом на шток поршня и упирающимся дном в ограничительное кольцо, жестко установленное на том же штоке.Это улучшает упругие и антифрикционные свойства уплотнения.На...

Номер патента: 150821

Опубликовано: 01.01.1962

Автор: Данько

МПК: F16J 15/40

Метки: винтовое, водоподвода, вращающегося, масляное, уплотнение

...На наружных поверхностях втулки 3 и конфузора 2 выполнена встречная винтовая, нарезка. На корпусе установлен маслобак б с краном 7, перекрывающим доступ масла из бака в винтовое масляное уплотнение 8, Запорная камера 9 соединена каналами 10 и 11 с кольцевой полостью А, образованной конфузором, втулкой и кор.пусом, а каналом 12 с полостью Б.Неподвижный конфузор и вращающийся диффузор образуют тор, позволяющий снизить избыточное давление воды в полости150821счет этого избыточного давления вода из полости Б сливается в запорную камеру 9 по каналу 12 и по кольцевому зазору между конфузоромромежуточной втулкой в полость А и далее по каналу 10 в запорную и про,в по- камеру.. Воздух из запорной камеры по каналу 11 вытесняется лость А. Ввиду...

Номер патента: 151168

Опубликовано: 01.01.1962

Авторы: Складнев, Шикин

МПК: F16J 15/52

Метки: высокоагрессивных, герметичный, жидкостей, перекачивания, токсичных, центробежный, электронасос

...через цилиндрическую щель с полостью 14. Нейтральная жидкость в полости 11 электродвигателя находится под воздействием давления в полостях 13 и 14, а также под постоянным дополнительным давлением в результате действия пружин 10, имеющих предварительно установленный мини- 2 -М 151168 мальный натяг, который обеспечивает усилие, достаточное для перемещения сильфонов в пределах их осевого хода, При осевом перемещении сильфонов 8 и кольца 9 закрепленный на последнем штырь 15 воздействует на рычаг 1 б, другой конец которого выведен наружу и связан с концевыми выключателями 17 и 18.В результате незначительного перетекания нейтральной жидкости из полости электродвигателя в полость насоса опорожняются сильфоны 8, которые вместе с кольцом...

Номер патента: 151535

Опубликовано: 01.01.1962

Авторы: Аринушкин, Думов, Майзенберг

МПК: F16J 15/50

Метки: валов, торцовое, уплотнение

...подшипник 11, на наружном кольце 12 которого жестко закреплена втулка И. Наружное кольцо 12,может свободно перемещаться относительно внутреннего кольца 14 подшипника, которое напрессовано на вал 1 и закреплено гайкой 15, Втулка 1 З жестко связана со свободно установленным на валу 1 кольцом 3 и с сильфоном 1 б.Фиксатор 17, выполненный заодно с втулкой 13 и входящий с большими зазорами в паз крышки 7, предотвращает проворачивание втулки относительно корпуса 9.В случае перекоса вала 1 относительно корпуса 9 уплотнение, жестко связанное с валом, свободно перемещается вместе с ним относи151535 тельно корпуса. Это обеспечивается гибкой связью уплотнения с корпусом, а также. возможностью свободного перемещения фиксатора 17 по пазу,...

Номер патента: 152154

Опубликовано: 01.01.1962

Авторы: Куликов, Уквольберг

МПК: F16D 3/02, F16D 3/26, F16J 15/52 ...

Метки: герметический, редуктор

...центральной окружностью к ободу шестерни ведомого вала, а внешней - к стенкам корпусной коробки.На чертеже изображен описываемый редуктор в продольном разрезе.Ведущий валик 1 посредством зубчатой передачи вращает поводок с прижимным роликом 2 вокруг неподвижной оси 3. Ролик 2 обкатывает шестерню 4 по шестерне 5. При этом шестерня 4 не вращается, а колеблется на карданном соединении, внутреннее кольцо которого жестко связано с неподвижной осью д, а наружное с шестерней 4, Шестерня 5 вращается в подшипниках, передавая вращение в герметическую полость. Шестерня 4 имеет большое число зубцов, чем шестерня б, поэтому при вращении ведущего вала 1 ведомый вал б будет вращаться, хотя шестерня 4 и не вращается.Полная герметизация ведущего вала...

Номер патента: 153740

Опубликовано: 01.01.1963

МПК: F16J 15/46, H02G 3/22

Метки: 153740

...снабжсРный прукиОй и соединенный тр ОКОЙ с внутренней полостьо уплотнения. Такая конструкция обеспечивает надежность уплотнения при небольших погружениях объекта.Как видно из чертежа, на котором изображена конструкция описываемого уплотнения, давление воды будет воздействовать на кировую смазку 1 уплотнения 2 через мультипликатор 3, имеющий предварительное подкатие От пружины 4 и соединенный трубкой 5 с внутрешей полостью уплотнения.При небольшом погрукении объекта, в котором находится уплот. няемый кабель, надежное уплотнение будет осуществляться пружиной. воздействуошей на поршень б мультипликатора, большое давление начинает оказывать забортная вода, что увеличивает обжатие уплотнения. При атом соотиоиеием площадей пории 1 я...

Номер патента: 154117

Опубликовано: 01.01.1963

МПК: F16J 13/12

Метки: 154117

...В 3:в)кк) 3 чс)ез корпус 1 ч и сальник 15. Диаметр п 0,10"11. 32 ДВП)кки нес 2)л,ко бо;ьше диаметров дисков,Бурты 12 диска 8 заводят в выто-ки 7 1)с 21 ца 8 повороти) рукоятк; 1), прикрепленной к штоку 13.32 с торцовы) к 110:0) 7, )асполо)кенпь)1 В пстотело,;сэ, Завинчив 210 т Г 25 еу 11, п)и Этом элястиная прОК,адка 10 сж 5 мае- ся д;скамп 8 и 9 и создает уплотнснис.10 с;с этого Отсоедипясгся шток 13, е)Онтр:Ося задв 1 жка 8 и корпус И.,аглушка для перекрьти 51 Итрубка, присосд 5 пяе)00ние) к действуощему без перерыва движения потока трубопроводу, выполненная В Виде насадки, о т л и ч а и щ а я с я тем, что, с цельо повышения степени надежности уплотпсция, опа снабжена фланцем с внутренними Выточками, присоедин 5 смым и патрубку,...

Номер патента: 155100

Опубликовано: 01.01.1963

МПК: F04B 53/14, F16J 9/20

Метки: 155100

...придана такал форма, при которой сопряженная торцовая поверхность а колец 3 и бурта вдается вглубь колец 3. В зоне, прилежащей к внешней части торца бурта 2, между ним и торцом б кольца т образуется свободное пространство. Для уменьшения сил трения уплотнительного кольца 3 о втулку (на чертеедмет изобретеии Комбинированный буровых насосов, со, шток с ободком, разд 11 ительные кольца, и ича 1 ошийся тем срока эксплуатации кольца изготовлены диаметры, конусов, меньше его диаметр ободком осуществл замок,поршень, например, для 1 ержащий металлический еляющим съемные уплотапример, из резины, о т, что, с целью удлинения поршня, уплотнительные кону".ными, наименьшгие обращенные к ободку а, а сочленение колец с ено через клииовидиь й...

Номер патента: 155566

Опубликовано: 01.01.1963

МПК: F16J 3/00, G01T 5/06

Метки: 155566

...удерживается в поджатом состоянии давлением газа в кожухе 10 и давлением газа в пространстве в пол теплым поршнем.В пространстве г под удерживающим клапаном 11 находится приводной газ 1 папример, азот) под атмосферным давлением. РасширРние на Нняется после срябятыВяния электромагнитного клапана 1 ф, который подает сжатый газ из ресивера 13 в пространство г под удержиВяющий клапан. Силами дяВления В пространстве г и в камере в ,держивающий клапан огрывается от седла-демпфера И, давление по обе его стороны выравнивается полностью, и он вместе со штоком, поршнями, отбойниками и ударной тарелкой 15 движется Вверх лавлекием в камере до удара тарелкой 1 б по подвижному демпферу 16 Демпфер устанавливаегся в полокение, обеспечивающее...

Номер патента: 155709

Опубликовано: 01.01.1963

МПК: F16J 15/18

Метки: 155709

...с механизмом подачи сальниковой набивки, Механизм подачи состоит из толкателя, Выполненного в виде зубчатой рейки и зацепляющейся с пей шестерни с рукояткой вращения. На чертеже изображено предлагаемое приспособлеи;с. На крышке 1 коренного подП 1 пцпка (ца ертеже не показан) смонтирована трубчатая цаправляющая 2 с меха 1 цзмом подачи, которы 1 сОстОит из толкателя 3, шестерни 4 и рукоятки Вращепия 5.ПриспособлегНе надевают на корпус коренного подшипника (нз чертеже це показан). Рукояткой вращают шестерню и выводят толка- тель в верхнее крайнее положение.Вращая колентатый вал (на чертеже це показан), одновременно поворото В 1.Оятки Подают толкатсль Вц 13 до укладк; с;льнцка.Предмет изобретенияПриспособление для укладки набивки...

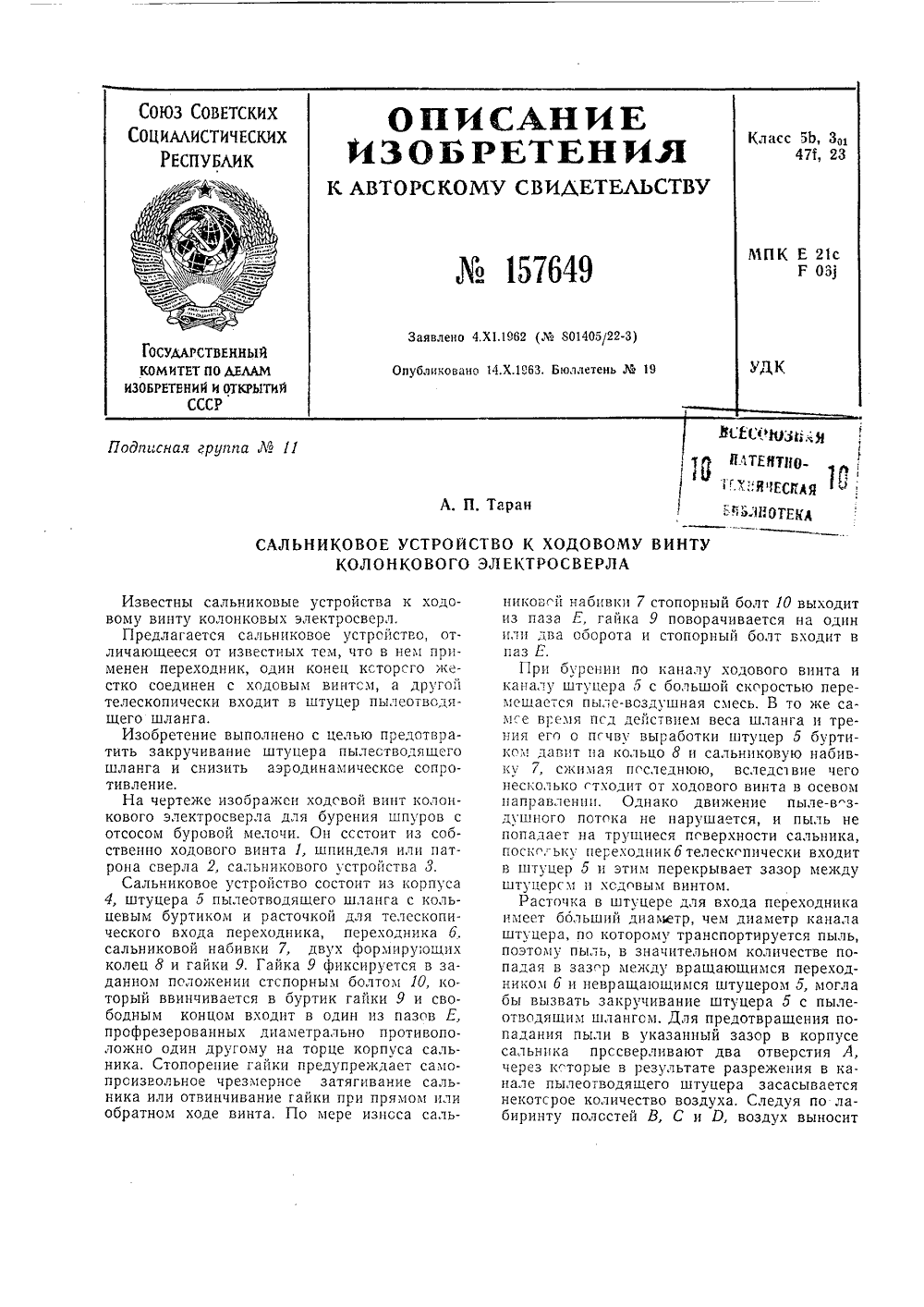

Номер патента: 157649

Опубликовано: 01.01.1963

МПК: E21B 3/00, F16J 15/18

Метки: 157649

...оборота и стопорный болт входит в При бурении по каналу ходового винта и каналу штуцера 5 с большой скоростью перемешается пыле-воздушная смесь. В то же самое время псд действием веса шланга и трения его о пгчву выработки штуцер 5 буртиком давит па кольцо 8 и сальниковую набивку 7, сжимая пгследнюю, вследс 1 вие чего несколько гтходит от ходового винта в осевом направлении, Однако движение пыле-в"здушного пото ка не нарушается, и пыль не попадает на трущиеся поверхности сальника, поскльк 1 переходник 6 телескопически Входит в штуцер 5 и этим перекрывает зазор между штуцсргм и ходовым винтом.Расточка в штуцере для входа переходника имеет ббльший диаметр, чем диаметр канала штуцера, по которому транспортируется пыль, поэтому пыль, в...

Номер патента: 158124

Опубликовано: 01.01.1963

МПК: F16J 3/02, G01L 7/08

Метки: 158124

...цилиндра, нормальная проекция нкруг, Эта особенность повышает ее ви ость изонансную частоту,На чертеже изображена мембрана с укрности тензомеграми сопротивления.Мембрана 1, выполненная в виде части боковойлиндра, укреплена и трубопроводе 2. На поверхностишены проволочные тензометры 3 сопротивления. лненные в таточными виде части собственныых динамиадают дос рения вы ибраций. а в виде которой бростойкокочастот овои поверхсть образует твенную рео асти а пл ско соб ее поверх. епленными поверхности ци. ембраны размебретения мет из криволинейной позе я тем, что, с целью бростойкости, мемб; цилиндра, нормальн Мембрана с отлич аю щаяс ной частоты и ви вой поверхности образует круг. хностью для дат повышения собст чиков давления енной...

Номер патента: 158180

Опубликовано: 01.01.1963

МПК: F16J 15/14

Метки: 158180

...капроном, кожей и т. д., но эти попытки не дали положительного результата.Предложено в качестве прокладочного материала применять искусственный стелечный картон, содержащий 100 вес. ч. стружки хромовой кожи, 10 - ЗО вес. ч. полимерного латекса, 4 - 5 вес. ч. сульфитцеллюлозного экстракта и заполнитель. Этот картон обладает высокой эластичностью, бензо- и маслостойкостью, имеет малый удельный вес и низкую стоимость. При длительнои экс прокладка из искусст тона не теряет эласт двигателя прокладка шего использования.плуатации на двигателях венного стелечного каргчности. После ремонта пригодна для дальнейедмет из рете Применение тона, содержащ вой кожи, 10 - 4 - 5 вес. ч. сул заполнитель, в риала в двигат нного стелечпого к гскусств его 100...

Номер патента: 158184

Опубликовано: 01.01.1963

МПК: F16J 9/00

Метки: 158184

...фторопласты, полиамиды и др.). Эти пластмассы применяот в узлах зрения и, ь часчности, как заменители металлических уплотнитсльных колец, например в поршневых насосах,Антифрикционпые пластмассы типа поликапролактама (капрон) в качестве поршневых колец ранее не применяли из-за более низких физико-химических свойств по сравнению с текстолитом или фторопластом.Однако физико-химические свойства капролактама (капрона) допускают использование Подписная группа Л 3 204 поршневых колец нз него в поршнях воздушных магистралей топливной аппаратуры двигателей внутреннего сгорания,Применение капрона в качестве уплотнптельных колец в указанной аппаратуре упрощает технологию, сокращает время изготовления и подгонки топливной аппаратуры и...

Номер патента: 158492

Опубликовано: 01.01.1963

Авторы: Горелик, Кигаин, Николич, Тихонович

МПК: F04B 53/14, F16J 1/04

Метки: двойного, действия, насосов, поршень

...двоер буровых типа У 8-3 ей резиновой манже ной к металлоар мат я отверстия для прохо деиствия, -4, с двух- ривулканив которойины при ее Порш напри м сторонн зирован имеютс Известны поршни для насосов двойного действия, например, буровых, с двухсторонней резиновой манжетой, привул кап изированной к металлоарматуре, в которой имеются отверстия для прохода. резины при ее односторонней заливке.Описываемый поршень отличается от известных тем, что отверстия а (см. чертеж) в металлоарматуре расположены в глубине лабиринтных проточек, а стенка б лабиринта расположена против отверстий. Благодаря этому в условиях знакопеременных нагрузок на резиновые манжеты резина не отрывается от металлоарматуры в зоне отверстий и срок службы поршня...

Номер патента: 158761

Опубликовано: 01.01.1963

МПК: F16J 15/32

Метки: 158761

...целью повышения ик для плунж де комплекта маемых при х и средой, под личающий эффективност ера нафто рооде наводимой ся тем, и уплотУплотнительные сальники для плунжера насоса, выполненные в виде комплекта фторопластовых колец, поджимаемых при ходе нагнетания гидравлической средой, подводимой из цилиндра насоса, известны.Предлагаемый уплотнительный сальник отличается тем, что внутрь каждого фторопластового кольца заделано резиновое кольцо, поджимающее кольцо из фторопласта, например фторопласта.Такое выполнение уплотнительного сальника повышает эффективность уплотнения при ходе всасывания.Предлагаемые сальники рекомендуется использовать в насосах, перекачивающих агрессивные жидкости.На чертеже изображен плунжер, уплотненный описываемыми...

Номер патента: 159361

Опубликовано: 01.01.1963

МПК: F16J 15/02

Метки: 159361

...поясняется чертежом,Перед установлением стальных трубок 1 на объект вакуумирования на их внутренней поверхности в местах предполагаемого пережатия посредством локальной высокотемпературной цементации наносится поясок 2 из высокоуглеродистого сплава толщиной 0,1 - 0,2 лльПеред окончанием процесса создания вакуума в системе откачные и иные трубки, предназначенные для герметизации, предварительно обжимают между объектом ваПредмет изобретения ФЧ 1 ЮЮЩе Офг д куумирования и пояском высокоуглеродистого сплава в горячем виде при температуре 900 - 1000 С. При этом расстояние от пережатия 3 до пояска не превышает 5 - 10 лыьЗатем трубку повторно нагревают до температуры, при которой высокоуглеродистьш сплав пояска расплавляется и стекает в...

Номер патента: 159704

Опубликовано: 01.01.1964

Авторы: Комарова, Чернышев

МПК: F16J 15/12

Метки: армированных, прокладочных

...в зазор обкладочных вальцов покрывают с обеих сторон асболатексной массой, имеющей следующий состав (в вес. %): На чертеже изображена схема изготовления прокладочных армированных изделий.Предлагаемый способ изготовления прокладочных армированных изделий заключается в обкладке перфорированного каркаса влажной асболатексной массой на горизонтальных вальцах.Каркас 1 раскатывается из рулона н перфорируется на станке 2 круглыми штампами.Проходя через натяжное устройство т, перфорированньш каркас заправляется в зазор обкладочных вальцов 4, куда из бункера 5 подается асболатексная масса. Эффект обкладки состоит в том, что при одностороннем питании масса проходит сразу на обе стороны караса за один пропуск через зазор валков.Блажная обложенная...

Номер патента: 160118

Опубликовано: 01.01.1964

Авторы: Акционерное, Действительный, Иностранна

МПК: F16J 7/00

Метки: крайних, силового, торможения, точках, хода, цилиндра, штока

Номер патента: 160121

Опубликовано: 01.01.1964

МПК: E21B 4/00, F01C 19/00, F16J 15/40 ...

Метки: 160121

...о неподв являющуюся щающемуся поверхность ным слоем 3Устройсных машщеесяобразоваьпо вижььаляющаясщающемриалом, н ютвора, ко 4, вал б,еру 7. теВ основном авт. св. Мо 132473 на имя И. А. Купчинского и др, описано устройство дль уплотнения валов погружных машин, характерная особенность которого в том, что оно снабжено последовательно включенным ртутным гидрозатвором.Предлагаемая модификация этого устройства разработана с целью предотвратить ооразование ртутно-масляной эмульсии. Для этого неподвижная поверхность корпуса затвора, являющаяся внутренней по отношению к вращающемуся телу, футерована упругим материалом, например органическим стеклом.На чертеже изображено устройство для уплотнения валов погружных машин.Устройство содержит: корпус...
