Щелевое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1186882
Авторы: Бондарь, Дубовецкий, Кушнир
Текст

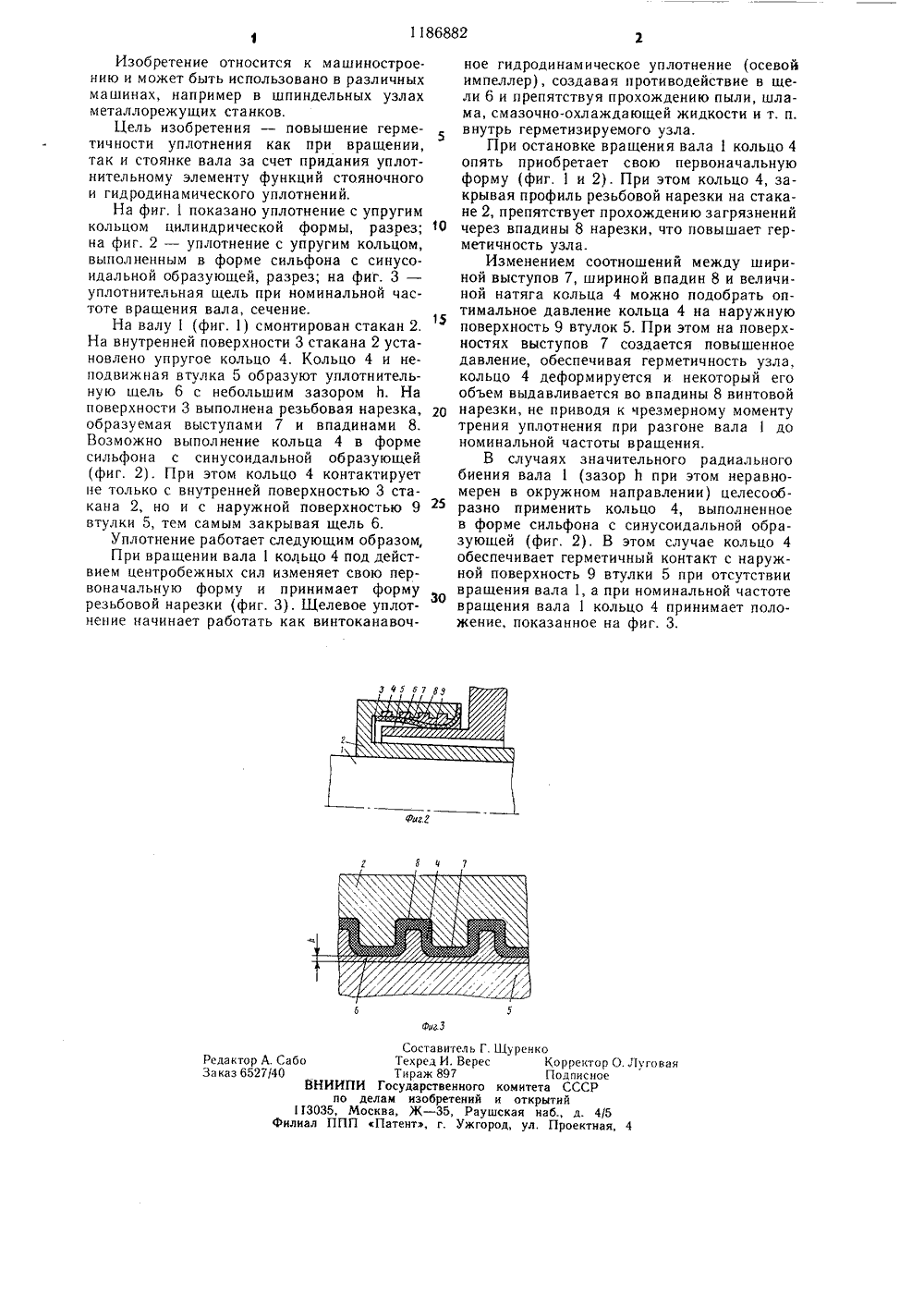

(51)4 Р 16 1 15/44 ОПИСАНИЕ ИЗОБРЕТЕНИЯ . и .Ф ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Ордена Трудового Красного Знамениэкспериментальный научно-исследовательский институт металлорежущих станкови Всесоюзный заочный машиностроительныйинститут(56) Патент Англии975076, кл. Г 2 В, 1964Комиссар А. Г. Уплотнительные устройства опор качения. М.: Машиностроение,1980, с. 25, рис. 8 б,Мясковский Е. Г. Динамические и стояночные уплотнения вращающихся валов, М.:ЦИНТИхимнефтемаш, 1973, с. 28, рис. 12.(54) (57) 1. ЩЕЛЕВОЕ УПЛОТНЕНИЕ, содержащее динамическое уплотнение в виде винтовой канавки на корпусе уплотнения, эластичный уплотнитель, вращающийся вал, отличающееся тем, что, с целью повышения герметичности уплотнения, корпус уплотнения установлен на вращающемся валу и выполнен в виде стакана, на внутренней поверхности которого имеется винтовая канавка, направление которой противоположно направлению вращения вала, при этом эластичный уплотнитель размещен на внутренней поверхности стакана с возможностью перемещения в радиальном направлении в зоне винтовой канавки.2. Уплотнение по п. 1, отличающееся тем, что эластичный уплотнитель выполнен в форме сильфона с синусоидальной образующей и установлен с натягом относительно уплотняемой поверхности.1186882 Фиг,г г 8 й 7 Фиг.З Составигель Г Шуренко Техред И. Верес Корректор О. Луговая Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. СабоЗа каз 6527/40 Изобретение относится к машиностроению и может быть использовано в различных машинах, например в шпиндельных узлах металлорежущих станков.Цель изобретения - повышение герметичности уплотнения как при вращении, так и стоянке вала за счет придания уплотнительному элементу функций стояночного и гидродинамического уплотнений,На фиг. 1 показано уплотнение с упругим кольцом цилиндрической формы, разрез; на фиг. 2 - уплотнение с упругим кольцом, выполненным в форме сильфона с синусоидальной образующей, разрез; на фиг. 3 - уплотнительная щель при номинальной частоте вращения вала, сечение.На валу 1 (фиг. 1) смонтирован стакан 2. На внутренней поверхности 3 стакана 2 установлено упругое кольцо 4, Кольцо 4 и неподвижная втулка 5 образуют уплотнительную щель 6 с небольшим зазором 1. На поверхности 3 выполнена резьбовая нарезка, образуемая выступами 7 и впадинами 8. Возможно выполнение кольца 4 в форме сильфона с синусоидальной образующей (фиг. 2). При этом кольцо 4 контактирует не только с внутренней поверхностью 3 стакана 2, но и с наружной поверхностью 9 втулки 5, тем самым закрывая щель 6.Уплотнение работает следующим образом, При вращении вала 1 кольцо 4 под действием центробежных сил изменяет свою первоначальную форму и принимает форму резьбовой нарезки (фиг. 3). Щелевое уплотнение начинает работать как винтоканавочное гидродинамическое уплотнение (осевой импеллер), создавая противодействие в щели 6 и препятствуя прохождению пыли, шлама, смазочно-охлаждающей жидкости и т. п.5 внутрь герметизируемого узла.При остановке вращения вала 1 кольцо 4опять приобретает свою первоначальную форму (фиг, 1 и 2). При этом кольцо 4, закрывая профиль резьбовой нарезки на стакане 2, препятствует прохождению загрязнений 10 через впадины 8 нарезки, что повышает герметичность узла.Изменением соотношений между шириной выступов 7, шириной впадин 8 и величиной натяга кольца 4 можно подобрать оптимальное давление кольца 4 на наружную поверхность 9 втулок 5, При этом на поверхностях выступов 7 создается повышенное давление, обеспечивая герметичность узла, кольцо 4 деформируется и некоторый его объем выдавливается во впадины 8 винтовой 20 нарезки, не приводя к чрезмерному моментутрения уплотнения при разгоне вала 1 до номинальной частоты вращения.В случаях значительного радиальногобиения вала 1 (зазор Ь при этом неравно- мерен в окружном направлении) целесообразно применить кольцо 4, выполненное в форме сильфона с синусоидальной образующей (фиг. 2). В этом случае кольцо 4 обеспечивает герметичный контакт с наружной поверхность 9 втулки 5 при отсутствии вращения вала 1, а при номинальной частоте вращения вала 1 кольцо 4 принимает положение, показанное на фиг. 3.
СмотретьЗаявка
3648949, 06.10.1983
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ЭКСПЕРИМЕНТАЛЬНЫЙ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ, ВСЕСОЮЗНЫЙ ЗАОЧНЫЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
КУШНИР АЛЕКСАНДР ПЕТРОВИЧ, БОНДАРЬ СТЕПАН ЕФИМОВИЧ, ДУБОВЕЦКИЙ БОРИС ОЛЕГОВИЧ
МПК / Метки
МПК: F16J 15/44
Метки: уплотнение, щелевое
Опубликовано: 23.10.1985
