F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1687968

Опубликовано: 30.10.1991

Авторы: Гармазов, Древин, Ерофеев, Крюкова, Лившиц, Пимштейн, Погодин, Ромашевский, Цвик

МПК: F16J 12/00

Метки: боковым, большим, вводом, высокого, давления, сосуд, сосуда

...ввод снабжен технологической крышкой 11 с вь- ступом 12, высотой не менее толщины стенки бокового ввода, устанавливаемой в него с минимальным зазором, На месте монтажа сосуда съемную горловину 5 устанавливают на фланец 3 и крепят к боковому вводу посредством шпилек 7. При последующей эксплуатации данный разъем не разбирается,Сосуд высокого давления изготавливают следующим образом,Изготавливают корпус 1 с боковым отверстием, вваривают патрубок, на полученный боковой ввод устанавливают технологическую крышку 11. Производят опрессовку сосуда давлением, превышающим рабочее в 1,25 - 2 раза, После опрессовки и снятия технологической крышки производят механическую Обработку уплотнительной поверхности бокового ввода. На уплотнительную...

Номер патента: 1687969

Опубликовано: 30.10.1991

Автор: Шишкин

МПК: F16J 15/00

Метки: кольцевое, крана, пробкового, уплотняющее, шарового, шишкина

...уплотнение в соединении: седло 4 - шаровая пробка 3, седло 4- кольцевая обойма 5 и кольцевая обойма 5 - патрубок 2 по принципу самоуплотнения, при любом направпении Одностороннего давления транспортируемой среды (со стороны патрубка или со стороны полости корпуса крана), Это достигается тем, что при закрытом кране, когда одностороннее давление транспортируемой среды действует со стороны патрубка 2, уплотнение в соединении седло 4 - кольцевая обойма 5 осуществляется эластичным кольцом 6 по большему диаметру из сопряжения. В этом случае седло 4 плотно прижимается к шаровой поверхности пробки 3 с расчетным усилием от одностороннего давления транспортируемой среды на кольцеВую площадь седла 1, рдВную разности площадей, кольцевая...

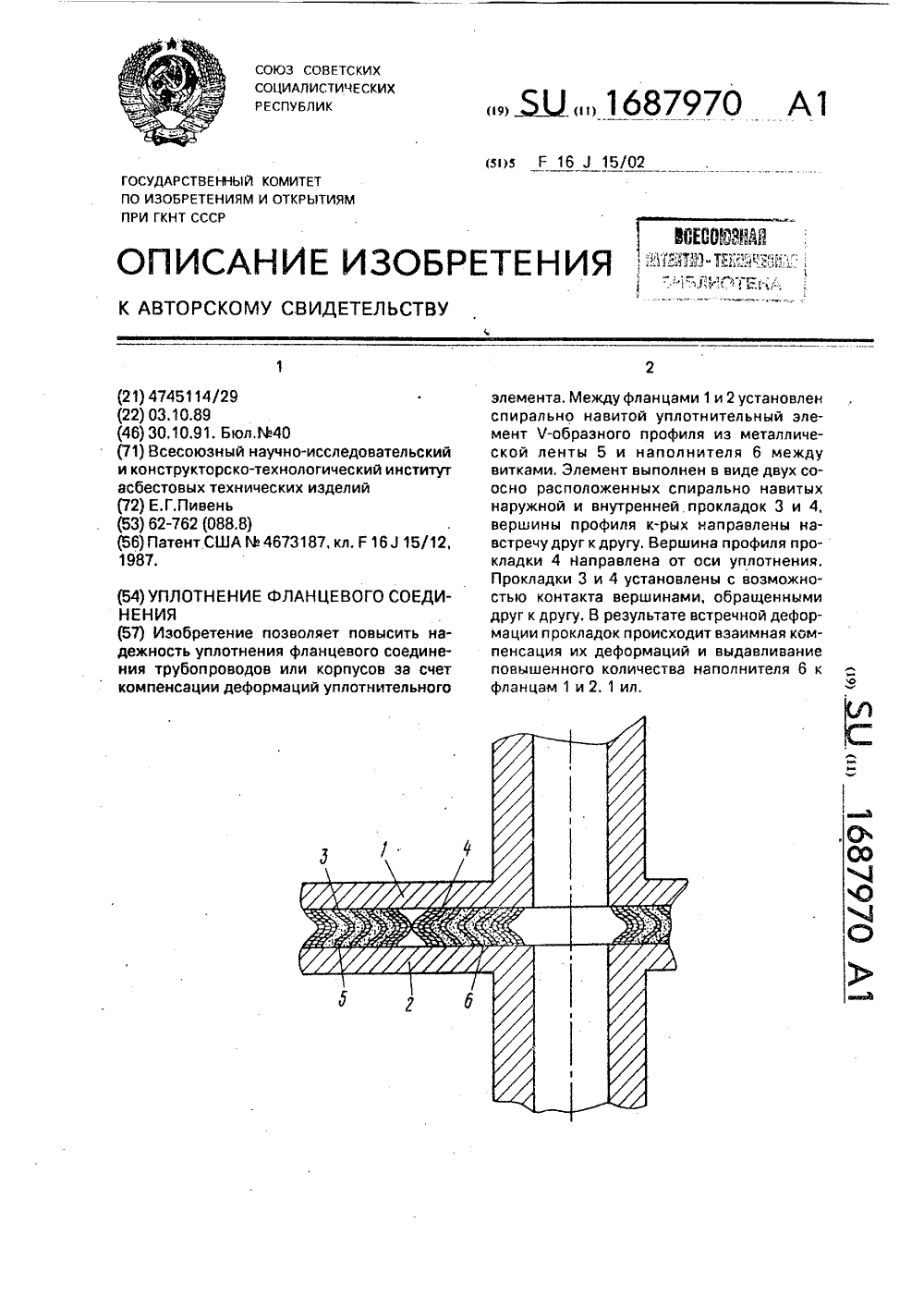

Номер патента: 1687970

Опубликовано: 30.10.1991

Автор: Пивен

МПК: F16J 15/02

Метки: соединения, уплотнение, фланцевого

...для уплотнения Фланцевых соединений трубопроводов и корпусов высокою давления в энергетике, химической и других отраслях 5 промышленности.Целью изобретения является повышение надежности уплотнения за счет компенсации деформаций уплотнительного элемента, 10На чертеже схематично изображено уплотнение, разрез.Между Фланцами 1 и 2 размещен уплотнительный элемент, выполненный в виде соосно расположенных внешней прокладки 15 3 и внутренней прокладки 4, состоящие из спиральнонавитых металлических лент Ч-образного профиля 5 и наполнителя 6. Вершины профилей прокладок, обращенных одна к другой, контактируют между собой,20В качестве металла для изготовления лент могут быть использованы металлы с упругим свойствами, сталь и другие, а в...

Номер патента: 1687971

Опубликовано: 30.10.1991

Автор: Демин

МПК: F16J 15/34

Метки: торцовое, уплотнение

...жидкость с давлением, превышающим давление рабочей среды, обеспечивая заполнение полостей уплотнения. Вращение вала 2 передается втулке 3 посредством шпонки 18. Втулка 3 через штифт 19 передает крутящий момент кольцу 1 трения. Невращающе/ ставитель В.Красильниковхред М,Уоргентал Корректс Максимишине Реда кт ереда аказ 3696 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открыти113035, Москва, Ж, Раушская наб 4 г 5 ГКНТ ССС роизводственно-издательский комбинат Патент", г. ужгород, ул.Гагарина, 101 еся кольцо 4 трения, усгвновленное в обойме 5 с радиальным зазором б фиксируется от проворота штифтом. Эластичные кольца 10 предотвращают протечки запорной жидкости. Запорная жидкость из кольцевой ка меры 15 поступает в...

Номер патента: 1687972

Опубликовано: 30.10.1991

Авторы: Гордеев, Мурсалимов, Рицкевичус, Саркисов, Тимофеев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...обоймы 9 с лысками 10, Опорные концы упругих элементов 6 в виде полупетель 7 установлены в пазы упорной втулки 4.Фиксация упорной втулки 4 в осевом и радиальном направлениях производится стопорным винтсм 5.8 процессе рабаты уплотнения износ пар сопровождается асевь.м перемещением обоймы и уменьшением угла поворота упругого элемента пружинного устройства, вследствие чего уменьшаегся контактное давление в парах трения,На фиг.4 условно изображены изменения полажениЙ средней части 8 упругого элемента 7 и обоймы 9 с торцовой и криволинеЙной опорными поверхностями при износе пар трения.Положение средней части упругого элемента в точке С на торцовой поверхности обоймы у криволинейной опорной поверхности сегмента при максимальной...

Номер патента: 1687973

Опубликовано: 30.10.1991

Автор: Фроленков

МПК: F16J 15/34

Метки: торцовое, уплотнительное

...корпус 8 иим 8 ющее возмОжность продольного пере Омещения вдоль оси вала, заторможенноеупл Отнител ьн ым коль Ом 8, Эластичныекольца 9 и 1 О прижимаются торцовыми поверхностями к жестким опорным уплотнительным кольцам 4 и 7 при помощи упругих 25элементов, например пружин 11 растяжения, закрепленных в бобышках 12,Выступы 13 и 14 эластичных колец 9 и1 О направлены навстречу один к другому ив них выполнены симметрично расположен" ЗОные пазы, в которых расположены тела 5качения ролики, шарики), 1 ела 15 каченияконтактируют наружной поверхностью с гюверхностями уплотнительньх колец 4 и 7.Уплотнительное устройство работает 35следующим образом,При вращении вала 1 вместе с ним вра-щается опорное уплотнител ьное кольцо 4. Взазоре между кольцами 7...

Номер патента: 1687974

Опубликовано: 30.10.1991

Автор: Щедринов

МПК: F16J 15/34

Метки: вала, вращающегося, сдвоенное, торцовое, уплотнение

...узел уплотне-/ясостоит из антифрик(ионвго материала Ввиде кольца 5 или б, ус ганвленного не то,цовой поверхности Втулки 7 или Е, п(оджатг йк уплотняемому торцу Г или Д пружиамнили 10 и уплотненную по корпусу 2 углотн/(тельным кольцом 11 и)и 1,Пружины равномерно расположены ГГООкрукности и сВОими концами уста)Овлячьв посадочные гнезда корпуса 2 с одной стороны и фланца втулки 7 или 8 с доугой стсрОны, Этим самым Они Выполняют рольфиксаторов От прОВОрота 1 рутящим момен.том от торцов вала, а также вместе с упло; -нительным кольцом 11 или 12 центрируютВтулку 7 или 8 Вместе с кольцом 5 или б Восевом направлен ли, Выполняя роль центрирующих упругих подвесок. Втулки у и 9являются невращакщимся элементом уз,тауплотнения.Встроенный устуг...

Номер патента: 1687975

Опубликовано: 30.10.1991

Автор: Александров

МПК: F16J 15/43

Метки: вала, комбинированное, уплотнение

...уплотнение работает следующим образом,При вращении вала 2 импеллером создается противодавление уплотняемой среды, Применение дисперснаго магнитно-активного материала в виде магнитной жидкости 9 позволяет повысить эффективность воздействия динамического элемента на уплотняемую среду за счет минимальных зазоров вплоть до контакта последней с сопрягаемой поверхностью, что позволяет обеспечить взаимодействие динамического элемента с уплотняемой средой во всем диапазоне изменения радиальноо зазора камеры 3Комбинированное уплотнение вала (фиг,5) позволяет обеспечить вращение динамического элемента с частотой вращения, прерывающей частоту вращения вала 2, для чего диску 18 через ступицу 19 сообщают вращение, например, от автономного...

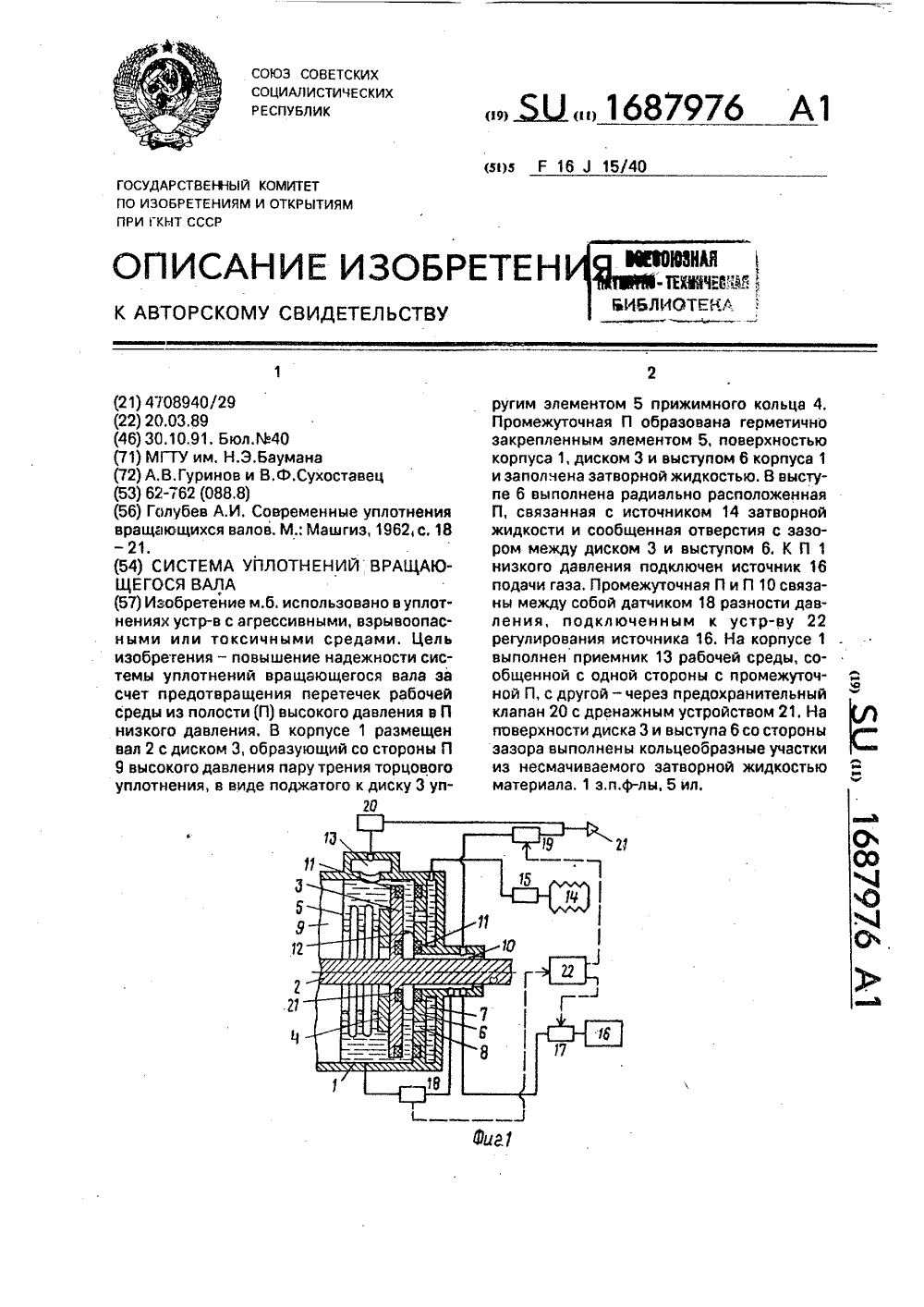

Номер патента: 1687976

Опубликовано: 30.10.1991

Авторы: Гуринов, Сухоставец

МПК: F16J 15/43

Метки: вала, вращающегося, уплотнений

...противодействуют возрастанию давления в полости низкого давления. В случае наиболее опасной ситуации, когда промежуточная полость частично заполнена рабочей средой, жидкость все же остается в зазоре между диском 3 и выступом б за счет капиллярных сил. При повышении давления в промежуточной полости и увеличении разности давлений между полостью 10 низкого давления и промежуточной полостью периферийный мениск находится на материале, смачиваемом жидкостью, а центральный мениск на кольце 11 из материала, несмачиваемом жидкостью (фиг.4), Такое положение менисков дает увеличение капиллярного давления, противодействующего повышению давления в промежуточной полости, в два раза по сравнению со случаем, представленным на фиг.2. Если же повышение...

Номер патента: 1687977

Опубликовано: 30.10.1991

Авторы: Зинченко, Малик, Черепов

МПК: F16J 15/40

Метки: вала, вращающегося, уплотнение

...выполнению во внутреннемкольце 6 кольцевой прото 5 ги 11 происходитболее интенсивное охгажссние кольца 6,что повышает надежность его работы и повышает его герметизирующую способность, а различная осевая протяженность наружного и внутреннего цилиндрических участков кольца позволяет получить необходиму 5 О величину уравновешивающей силы, позвсляющей создать момент сил, препятствующий раскрытию торцового стыка между торцовым уплотни гельным пояском 9 и корпусом 15, т,е, уравновесиь момент сил, стремящийся раскрыть указанный торцовый стык из-за пары сил; центрирующей силы, возника 5 ошей в зазоре 4 и приложенной к центру кольца 6, и силы трения, приложенной к торцу кольца 6.При высоких скооостчх вращения и малых расхода...

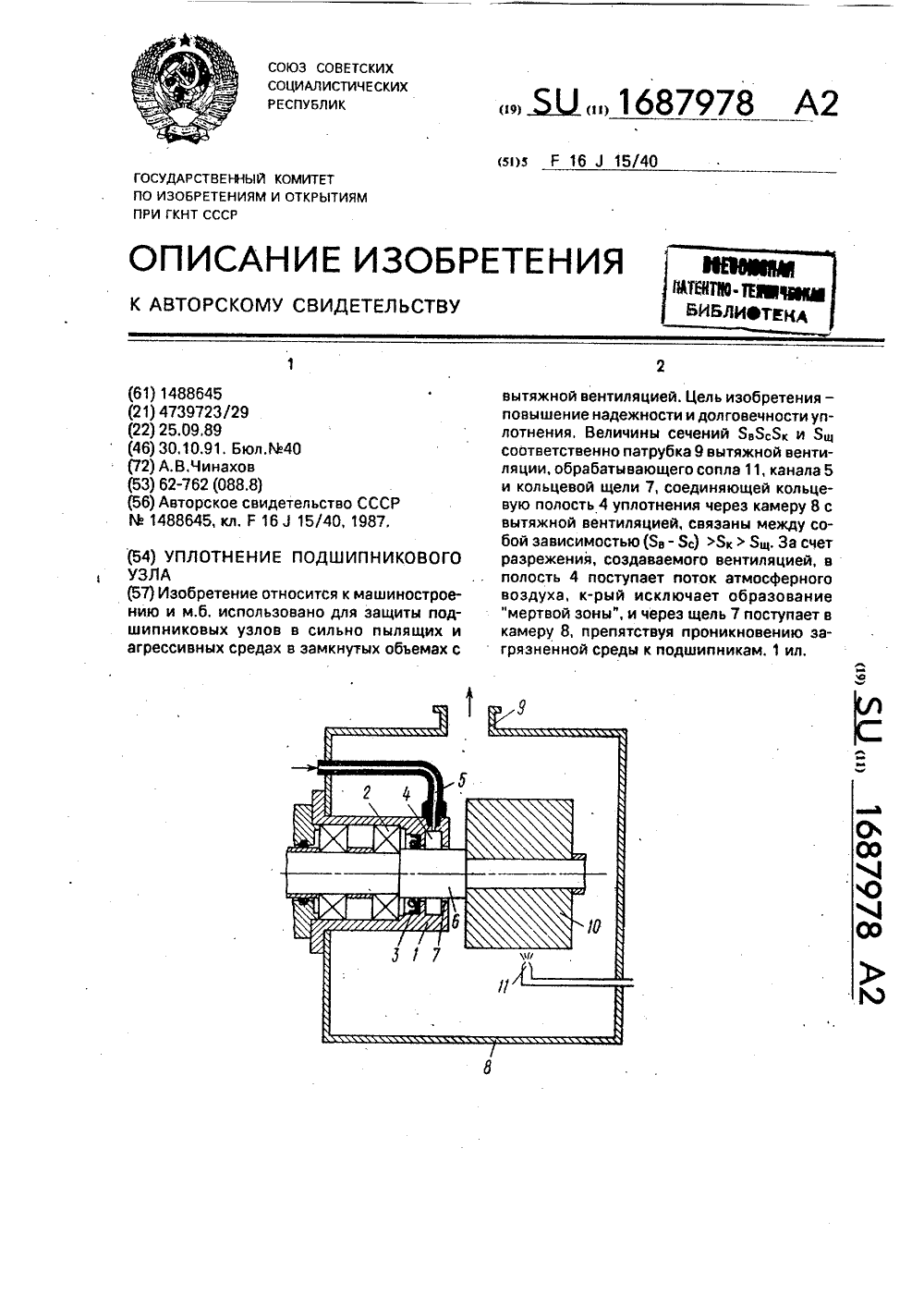

Номер патента: 1687978

Опубликовано: 30.10.1991

Автор: Чинахов

МПК: F16J 15/40

Метки: подшипникового, узла, уплотнитель

...Обрабатываемую деталь 10, Для обработки поверхности детали 10, например,краской или дробыс служит сопло 11, соответствующей конструкции, связанное с источником рабочего тела (дробью, краской 25и другими источниками энергии на черт,непоказано). Сопла 1. расположено в камеое ми последствиями, а если величина проходного сечения канала 5 Як) будет равна или больше разницы между величиной проходного сечения патрубка 9 вытяжной вентиляции и проходного сечения ОбрабатЫВаКИцЕГО СОПЛа 11 (Яв - Яс), тО Защита подшипиикового узла 2 будет обеспечена, но при этом значительно возрастут Габариты, Вес и металлОемкость устройства в целом, что нецелесообразно,Уплотнение подшипни(ового узла работает следующим образом,За счет разрежения, создаваемого...

Номер патента: 1688139

Опубликовано: 30.10.1991

Авторы: Алипов, Горох, Лукаш

МПК: F15B 19/00, F16J 15/00, G01M 13/00 ...

Метки: давления, контакте, уплотнением, штока, эластичным

...7 сопряжены с мембранной оболочкой 8, Выпуклые упоры 12 датчика 9 размещены в кольцевом пазу, образованном торцами штока 6 и удлииителя 7, ширина которого допускает регулировку с помощью регулировочных прокладок 14 и 15, и контактируют с цилиндрической мембранной оболочкой 8, изолирующей паз от камеры 2.На внешней поверхности цилиндрической мембранной оболочки 8 нанесена шкала 18, а на корпусе 1 закреплен указатель 19 хода штока. Система подачи и регулирования давления рабочей среды (не показана) соединена с камерой 2 магистралью 20.Устройство содержит также систему 21 замера силы трения, привод движения штока и систему регистрации сигналов датчика (не показаны).Устройство работает следующим образом.Перед началом измерений...

Номер патента: 1689697

Опубликовано: 07.11.1991

Автор: Есарев

МПК: F16J 3/04

Метки: металлический, прямоугольный, сильфон

...эксплуатационных характеристик путем увеличения податливости и ресурса.На фиг. 1 представлен прямоугольный металлический сильфон, общий вид; на фиг.2 и 3 - разрезы А-А и Б-Б на фиг. 1 соответственно; на фиг, 4 - вид В на фиг. 1; на фиг, 5 - вид Г на фиг. 1.Сильфон содержит гофры 1-4, сваренные попарно в складывающихся углах. Гофры 1 и 3 установлены впадиной внутрь сильфона, а гофры 2 и 4 - впадиной наружу. Концы гофр 2 и 4 изогнуты на 90 и вставлены в гофры 1 и 3. Соединены гофры сваркой по торцам.Сильфон работает следующим образом.Кромками . и К он приваривается к одной детали, а кромками М и Е- к другой. При смещении деталей одна отноСительно другой сильфон растягивается, сжимается или изгибается, при этом его углы также...

Номер патента: 1689698

Опубликовано: 07.11.1991

Автор: Матвеев

МПК: F16J 13/00, F16J 13/02

Метки: герметичного, запирания, сосудов

...средой и прикрепленную к жесткому основанию 3, и узел создания повышенного давления рабочей среды, выполненный в виде жесткого стакана 4, сообщаощегося с атмосферой посредством сквозных отверстий 5 и прикрепленного к основанию 3, дополнительной эластичной гофрированной камеры б (сильфонной емкости), установленной вну"гри стакана 4, заполненной рабочей средой и сообщенной посредством отверстий 7 с внутренним пространством камеры 1, взаимодействующей со стенками сосуда, и винтового механизма 8, изменяющего объем дополнительной камеры б,Устройство снабжено диском 9 с отбортовкой 10, обращенной в сторону жесткого стакана 4, причем диск 9 установлен снаружи торца эластичной камеры 1 и соединен с днищем стакана 4, а между краем отбортовки 10 и...

Номер патента: 1689699

Опубликовано: 07.11.1991

Авторы: Аронов, Григорьев, Олейников

МПК: F16J 15/02

Метки: уплотнительное

...состоит из двух соединяемых труб - ниппеля 1 и муфты 2, на соединяемых. концах которых нареза на коническая резьба 3, и установленного между трубами уплотнительного элемента 4, выполненного в виде эластичного тонкостенного трубчатого чехла конусообразной формы с гофрированными стенками, при 20 этом гофры 5 выполнены по форме резьбы труб, т,е, с шагом и конусностью резьбы. На одном иэ торцов элемента выполнен бурт 6 для удобства фиксирования элемента на ниппеле 1 или в муфте 2. 25Уплотнительный элемент 4 выполнен, например, из плотного полиэтилена с характеристиками модуля упругости материала и предела прочности на сжатие, позволяющими уплотнительному элементу 30 3 сохранять форму в естественном состоянии.Устанавливается уплотнительный...

Номер патента: 1689700

Опубликовано: 07.11.1991

Авторы: Баранин, Дубин, Киселев, Рыжов, Щибров

МПК: F16J 15/34

Метки: комбинированное, уплотнение

...Т герметиэирующихэластичных колец о сопрягаемые поверхности, т,е. Гпр Т.Затворная жидкость через канал 10 поступает в полость 7 со стороны атмосферыи далее через перепускное отверстие в корпусе 5 поступает в рабочий зазор 9, вытесняя уплотняемую среду (Рзм,Ри,ст),обеспечивая промывку стояночного уплотнения.При вращении импеллера в рабочем зазоре 9 формируется параболическое распределение давления Ри,дин Его величина полностью уравновешивает давление уплотняемой жидкости. Давление в полости 7,которая связана с областью низкого давления рабочего зазора 9, оказывается меньше, чем в полости 6, соединенной с периферийной высаконапорной частью импеллера 1 перепускным отверстием 11, Разность усилий по обе стороны аксиальна-подвижнога кольца...

Номер патента: 1689701

Опубликовано: 07.11.1991

Авторы: Белоусов, Бурда, Василенко, Кривонос, Филипенко, Юсыпив

МПК: F16J 15/34

Метки: гидрогазодинамической, пары, поверхности, рабочей, торцовой, трения, формирования, элемента

...поверхности удаляют слой металла, глубина которого может быть задана.В процессе эксплуатации происходит износ поверхности Б,в результате чего глубина канавки уменьшается. При достижении ею критической глубины (меньше 3 мкм) элемент пары трения восстанавливают,Осуществляют это следующим образом.С помощью механической обработки с кольца снимают слой материала на глубину йд (фиг.5). Глубину Ьд выбирают такой, чтобы в результате механической обработки с поверхности В полностью удалить дефектный слой, возникающий в результате трибовзаимодействий.После механической обработки окончательное формирование рабочей поверхности - обьем металла канавок на глубину и - осуществляют химическим (электрохимическим) фрезерованием.Число повторных...

Номер патента: 1689702

Опубликовано: 07.11.1991

Автор: Александров

МПК: F16J 15/42

Метки: вала, динамического, роторной, уплотнения

...образом.Нагнетают уплатняемую среду лопатка ми радиального импеллера 4 и изменяю плотность среды в полости 2 со стороны лопаточной части импеллера 4 путем отвод.,Ж 168970 тепла от уплотняемой среды теплаабменником 5 и соответствующего изменения температуры среды, при этом температуру среды изменяют до температуры фазового перехода, причем плотность среды регулируют изменением соотношения фаз отбором соответствующего количества тепла. При герметизации газа его температуру изменяют до температуры сжижения, чта повышает плотность уплотняемой среды в полости уплотнения и соответственно увеличивает величину удерживаемого перепада давления. В предельных случаях в полости уплотнения вся среда может быть переведена в жидкую фазу и...

Номер патента: 1689713

Опубликовано: 07.11.1991

Авторы: Блюм, Божко, Виноградов, Денисов, Калабеков, Продан

МПК: F16J 13/06, F16L 23/028

Метки: соединение, сосудов, фланцевое

...и крышки Фиг 2 Составитель Р.Хлудова едактор С.Кулакова Техред М,Моргентал Корректор М,ПожоТираж ПодписноеГосударственного комитета по изобретениям и открытиям при Г113035, Москва, Ж, Раушская наб., 4/5 каз 380 ВНИИ Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10Изобретение относится к области создания и эксплуатации машин и аппаратов,в частности сосудов, работающих пад давлением, и может быть использовано в химической, энергетической и других отраслях 5промышленности,Целью изобретения является повышение надежности и герметичности соединения,На фиг. 1 представлено фланцевое соединение, общий вид; на фиг. 2 - то же, вариант.Фланцевое соединение (фиг. 1) состоитиэ корпуса 1, нажимного фланца 2, крышки3,...

Номер патента: 1691631

Опубликовано: 15.11.1991

Авторы: Ивашнев, Марцинковский, Пикалова, Черепов

МПК: F16J 9/20

Метки: пары, уплотнение, цилиндр-поршень

...имеется зазор 6, то при вхождении поршня 2 в конический участок 14 цилиндра 8 упругое кольцо 3 постепенно разворачивается, а зазор о выбирается.При сборке пары цилиндр - поршень цилиндр последовательно воздействует на первый (по ходу поршня) бурт кольца 3, вызывая при этом сначала проворот кольца в канавке поршня, а затем с коническим участком 14 поршня вступает в контакт второй бурт, прц этом возникает пара сил, направленных от места контакта буртов с ци линдром к оси поршня и изгибающих поперечное сечение кольца относительно его оси,Кольцо 3 скручивается (изгибается) по обе стороны от оси кольца, к тому же уплотнительное кольцо 3 может быть выполнено как металлическим, так и из неметаллических материалов,В процессе работы пары...

Номер патента: 1691632

Опубликовано: 15.11.1991

Авторы: Беличенко, Белоус, Волков, Волошин, Зацарный, Кондрашов

МПК: F16J 15/02

Метки: неподвижного, соединения, уплотнение

...с наклонными к оси фланцев торцовыми поверхностями 2 и 3 канавки. После этого, под действием усилия затяжки гранулированный наполнитель 10 воздействует на внутреннюю поверхность элемента 8. Последний при этом деформируется в радиальном направлении, а выступы 9 внедряются в материал торцовых 2 и 3 и боковых 4 и 5 поверхностей канавки 1. При этом происходит закручивание поперечного сечения элемента 8 и возникновение в уплотнительных стыках наряду с нормальными касательных напряжений, которые существенно улучшают герметичность и повышают надежность уплотнения при работе в условиях циклических изменений температуры и внешних силовых воздействий.Уплотнение не предъявляет высоких требований к чистоте уплотняемых поверхностей. Если...

Номер патента: 1691633

Опубликовано: 15.11.1991

Автор: Пивен

МПК: F16J 15/12

Метки: кольцами, ограничительными, прокладки, спиральнонавитой

...4. Намотку прекращают, когда центры колец 4 и 5 совпадают, Фиксирование навитой части прокладки на ограничительных кольцах осуществляется сваркой. 2ления спиральнонавитых прокладок с Ч-образным профилем и ограничительными кольцами. Целью изобретения явпяется повышение герметизируюших свойств кольца за счет увепичения плотности его намотки. Профилированную металлическую ленту и наполнитель наматывают на внутреннюю поверхность внеи,него ограничительного кольца посредством его вращения относительно внутреннего ограничительного кольца с одновременным сжатием слоев прокладки радиальным перемещением одного из колец или одновременным перемещением колец. Вследствие сжатия ленты обеспечивается плотное прилегание навитой части прокладки к...

Номер патента: 1691634

Опубликовано: 15.11.1991

Авторы: Вернеке, Вернер, Змуда

МПК: F16J 15/18

Метки: абразивных, вала, газообразных, сжатых, сред, уплотнительное, уплотнительных

...при этом концентрации пыли составляют 300 500 кг/мз газа-носителя при давлении системы ло 4 МГ 1 а. В этих условиях вследствие высокого давления и высокого соотношения загрузки суспензии пыль/газ-носитель в известном решении (например, патент Великобритании Мо 1392046, кл. Г 1615/18, 1975) мельчайшие частички пыли будут переноситься потоком утечки газа под сальниковую набивку. Растущее накопление тверлого вещества приводит к образованию корки, разрушению набивки и, наконец, к блокировке вала.Цель изобретения -- повышение надежности уплотнительного устройства.Цел ь достигается тем, что у стройство снабжено средством полачи продувочного газа, смазочное кольцо выполнено с паружнй и внутренней канавками и ралальными отверстиями и...

Номер патента: 1691635

Опубликовано: 15.11.1991

Авторы: Баринов, Шатаев

МПК: F16J 15/34

Метки: вала, мешалки, опорно-уплотнительный, узел

...расположенной в, опорном кольце 13, установленном на конце вала 1. Для охлаждения запираюцей жидкости в корпусе 4 уплотнения 5 и поддержания давления в нем, а также для осушестгления сообщения герметичной камеры 8 с плотняемой полостью служит бачок 14. .Для передачи врацения от привода (на чертеже не показан) валу 1 на нем установлен цкив 15.Опорно-уплотнительный узел вала мевалки работает следующим образом.В бачке 14 и в связанных с ним уплотиении 5 и герметичной камере 8 постоянно поддерживается давление запирающей жидкости ( Р 1, и ре.и но. нн цее давление среды в аппарате Р, обычно на 1,5 - 2 атм. Вал 1 приводится во вращение через шкив 15. На вал 1 со стороны аппарата действует осевое усилие, возникающее от действия давления...

Номер патента: 1691636

Опубликовано: 15.11.1991

Авторы: Богданович, Кравцов

МПК: F16J 15/43, F16J 15/53

Метки: магнитопорошковых, моделирования, работы, уплотнений

...размещены постоянные магниты 3, которые могут быть выполнены по высоте на 4 - 5 мм меньше колец 1, 2 с целью образования паза 4 для запаса исследуемого порошкообразного магнитоактивного смазочного материала, который пополняет зону трения при проведении испытаний. Кольца 1, 2 с магнитами 3 напрессованы на оправку 5 из немагнитного материала, например из тита- Фнового сплава. Подвижный образец б выполнен в виде полого цилиндра. Устройство работает следующим образом.Неподвижный элемент помещают на дно камеры машины трения, на постоянные магниты 3 насыпают исследуемый порошкообразный магнитоактивный смазочный материал. Сверху с заданным гарантированным зазором 7 устанавливают подвижный (вращающийся) образец 6,В процессе триботехнических...

Номер патента: 1691637

Опубликовано: 15.11.1991

Авторы: Бондарев, Кислицын, Федоров

МПК: F16J 15/52

Метки: внешним, давлением, исполнительного, механизма, находящегося, подвижного, среды, текучей, уплотнительное, штока

...из корпуса 11 и эластичных диафрагм 12,Устройство работает следующим образом.Прл подаче рабочей жидкости из гидро- системы под давлением в одну из внутренних полостей гидроцилиндра 1 происходит перемещение поршня 6, штока 5 и присоединенного к хвостовику 7 штока исполнительного механизма (не показан), При перемещении штока 5 сильфон 8 по гофрам сжимается или растягивается, объем рабочей жидкости в полости между сильфоном 8, штоком 5 и уплотнением 4 несколько изменяется и рабочая жидкость по патрубку 9 перетекает в буферную эластичную емкость 10 (или из нее). Независимо от глубины погружения, вследствие эластичности стенок буферной эластичной емкости, перепад между давлением жидкости внутри сильфона 8 и давлением окружающей среды...

Номер патента: 1695013

Опубликовано: 30.11.1991

Авторы: Гаврилов, Ухватов

МПК: F16J 9/00

Метки: поршня, уплотнение

...между кольцом 2 и стенкой 8 кольцевой канавки 5, причем на уплотнительном кольце со сторо,ны зазора 7 выполнена фаска 9, Таким образом получается расширяющийся кольцевой зазор. Один конец 10 эспандера 3 установлен отверстии 11 поршня 1, а другой конец 12 становлен в дополнительной канавке 13поршня 1, которая перпендикулярна продольной оси поршня 1, В последнем установлен фиксатор в виде стопорного винта14. Фиксатор необходим для зажима свободного конца 12 эспандера 3 при сборке 5уплотнения.Уплотнение работает следующим образом,Внутренняя полость цилиндра 6 при отведенной крышке 15 заполняется резиновой смесью 16, которая после закрытиякрышки 15 с помощью гидроцилиндра выдавливается поршнем 1 через щель 17 вкрышке и разрезается на...

Номер патента: 1695014

Опубликовано: 30.11.1991

Автор: Шур

МПК: F16J 15/43

Метки: комбинированное, уплотнение

...16 взаимодействует с лопатками 15 на кольцевом элементе 14. В результате она начинает циркулировать в кольцевом зазоре, что обусловливает возникновение в ней центробежных сил Ец, При частоте вращения вала 13, равной во, под действием центробежных сил в жидкой среде 16, а также в результате работы переключающего устройства полюсные наконечники 1 и 2 совместно с магнитами 3 и 4 начинают смещаться от кольцевого элемента 14 до упора и зазор раэгерметизируется. Уплотнение переходит во вторую фазу своей работы,Работа переключающего устройства заключается в фиксации полюсных наконечников 1 и 2 в первой фазе работы и синхронном их смещении при частоте вра(щения вала 13, равной в о, в о. Удержание в первой фазе происходит в результате действия...

Номер патента: 1695015

Опубликовано: 30.11.1991

Автор: Шур

МПК: F16J 15/43

Метки: комбинированное, уплотнение

...- из зазора, а поршни 25,26 - в зазор, что вызывает изменение Гж.Варьируя величину плогцади поверхности контакта кольцевого элемента и поршней 24 и 25 с жидкостью 13, радиальное расстояние между ними, отношение плотности жидкостей 22 и 13, а также жесткость пружин поршней 23,24, можно конструктивно заложить нужное соотношение скоростей вращения вала 3 и кольцевого элемента, что требуется от устройства регулирования частоты. Вращение кольцевого элемента вызывает циркуляцию жидкости 13 в верхнем зазоре в результате их взаимодействия. При уменьшении частоты вращения уплотнение работает в обратной последовательности, т.е, частота вращения кольцевого элемента уменьшается вследствие воздействия на него Гтр и уменьшения Гж (величина Г...
