F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1753127

Опубликовано: 07.08.1992

Автор: Ересько

МПК: F16J 15/00

Метки: исследования, стенд, уплотнений

...об уплотняющий элемент 11. В контакте уплотняющего элемента 11 с. валом развивается температура, значение которой устанавливается пропорционально мощности трения,Если значение температуры на контакте, измеренное термодатчиком 10, меньше заданного значения на потенциометре 9, потенциометр 9 включает насос 6, который повышает давление в рабочей полости 5, а следовательно, мощность трения и температуру:, Если материал уплотняющего элемента изношен или имеется теплоотвод от корпуса уплотнительного узла 1, препятствующие росту температуры трения, то при достижении определенного значения давления в рабочей полости 5 оно вызовет деформацию тарированной пружины 14 и перемещение уплотняющего элемента 11 вдоль конической части 12 вала 3 на...

Номер патента: 1753128

Опубликовано: 07.08.1992

Авторы: Кривонос, Погребняк, Федоренко, Черепов

МПК: F16J 15/16

Метки: газостатодинамическое, уплотнение

...канавками 8 газ, захваченный канавками 8, сжимается и встречает сопротивление уплотнительной перегородки 7. Давление в торцовой щели повышается, вызывая отвод аксиально-подвижного кольца 2 и сжатие пружины 3, При этом образуется уплотнительный зазор около 3 мм, Последний появляется, когда суммарная сила распределенного давления становится равной силе от газостатического давления и силе прижатия пружины 3.Для обеспечения оптимальных характеристик уплотнения зазор поддерживается постоянным, обычно равным 2 - 4 мкм, при этом контакта уплотнительных поверхностей не допускается.Во время нормальной работы уплотнения зазор между торцовыми поверхностями колец 2 и 5 остается постоянным, При увеличении сил закрытия например, при воз- . растании...

Номер патента: 1753129

Опубликовано: 07.08.1992

Авторы: Кашигин, Перевозников

МПК: F16J 15/34

Метки: вала, торцовое, уплотнение, эмалированного

...момента от вала 4 к вращающимся кольцам трения, Поводковое устройство включает в себя пер,даточную втулку 5 (втулку-водило) с регулировочными винтами 6, связующий элемент 1 из упругоэластичного материала, охваченный по наружному диаметру разрезным кольцом 8 и размещенный в кольцевой расточке 9, выполненной со стороны вала 4 в передаточной втулке 5, между двумя антиэкструзионными шайбами 10, образующими своими смежными поверхностями с дном кольцевой расточки 9 и с поверхностью вала 4 замкнутую кольцевую полость 11.Уплотнение работает следующим образомПеред пуском уплотнения в работу после его установки на аппарат производят закрепление поводкового устройства на валу, Для этого регулировочными винтами 6, входящими своими концами в...

Номер патента: 1753130

Опубликовано: 07.08.1992

Авторы: Мехтиев, Рагимов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...выполнены кольцевая канавка 7 и пересекающиеся радиальные и тангенциальные каналы 8 и 9, сообщающиеся с полостями 10 и 11 низкого и высокого давления, Полость низкого давления канавки может быть выполнена на рабочей поверхности неподвижного кольца, Крутящий момент от втулки 3 к вращающемуся кольцу 4 передается с помощью штифта 12, Втулка 3 по валу 1 уплотнена посредством О-образного кольца 13, а вращающееся кольцо 4 по втулке 3 - О-образным кольцом 14, Неподвижное уплотнительное кольцо 5 укреплено в корпусе 15 и уплотнено по нему О-образным уплотнительным кольцом 16.Уплотнение работает следующим образом,При вращении вала 1 в результате протекания жидкости через канал 9 в месте сообщения радиальных и тангенциальных каналов 8 и 9...

Номер патента: 1753131

Опубликовано: 07.08.1992

Авторы: Буняк, Завгородний, Смалько, Стрелец, Шинкаренко

МПК: F16J 15/34

Метки: торцевое, уплотнение

...на фиг,2 - сечение А-А на фиг,1.Торцовое уплотнение содержит подвижное кольцо 1, закрепленное во втулке 20 2 при помощи упругих поводков 3 и вторичного уплотнения 4, Втулка 2 установлена на валу 5, закреплена посредством шпонки б и вторичным уплотнением 7, Неподвижное кольцо 8 поджато к подвижному кольцу 1 25 нажимным элементом 9 через пружину 10 и установочную обойму втулку) 11. Неподвижное кольцо 8 уплотнено в установочной обойме (втулке) 11 вторичным уплотнением 12 и фиксируется упругим поводком 13. Уп ругие поводки 3 и 13 идентичны,. выполнены в виде подковообразной пружины. Концы упругих поводков 13 и 3 размещены соответственно во втулках 2 и 11 с контактом по наружной поверхности и с зазором между 35 ними. Местом изгиба упругие...

Номер патента: 1753132

Опубликовано: 07.08.1992

Авторы: Абрамов, Камышников, Самойленко, Скачко

МПК: F16J 15/34

Метки: кольца, торцевого, трения, уплотнения

...1, что облегчает фаска 8 обоймы. Высота и центрирующего выступа 9 обоймы может быть в пределах 0,2-0,6 высоты Н вкладыша, поскольку поверхности 3 и 4 не являются герметизируемыми, а только центрирующими,Кольцо трения в сборе под грузом, например зажатое в приспособлении, помещают в термошкаф до затвердевания герметизирующего состава, а после охлаждения притирают поверхность трения.В процессе эксплуатации кольцо трения нагревается до ТС (вах) при этом разность линейных расширений стальной обоймы и графитового вкладыша составляет около 0,05 мм, при э: ом противолежащие точки А и Б (фиг 2) на торцовых поверхностях обоймы и вкладыша переместятся в положения А 1 и Б 1 с углом а между ними. Угол сдвига слоя герметика(клея) тем меньше, чем...

Номер патента: 1753133

Опубликовано: 07.08.1992

Авторы: Кривонос, Погребняк, Федоренко, Черепов, Ярославич

МПК: F16J 15/34

Метки: вала, уплотнение

...период останова и обеспечения гарантированного зазора 21 между кольцами 2 и 5 в корпусе 1 установлено стопорное кольцо 22. Аксиально-подвижное кольцо 2 уплотнено относительно корпуса 1 уплотне ния при помощи вторичного уплотнения 23, Уплотнение вала работает следующимобразом. При работе турбомашины, например центробежного компрессора высокого давления, рабочая среда (компримируемый газ) попадает из проточной части компрессора в камеру корпуса 1, в котором размещены уплотнительные кольца 2 и 5. При вращении вала 4 газовая среда попадает в уплотнительный зазор 21 и, тем самым, несколько разжимает между собой уплотнительные кольца 2 и 5, сжимая пружину 3. При этом спиральные канавки 8, выполненные на торцовой поверхности 6 вращающегося...

Номер патента: 1753134

Опубликовано: 07.08.1992

Авторы: Пшик, Твердохлебов, Федоренко, Черепов

МПК: F16J 15/34

Метки: торцевое, уплотнение

...каналам 8 в теле невращающегося элемента 4 взону контакта уплотнительньх элементов 3и 4, Кроме того, среда поступает в зонуконтакта еще и через дроссельный зазор 12между корпусом 1 и невращающимся элементом 4,Поток среды создается при вращенииэлемента 3 за счет выполнения прорезей 7на нем под углом к направлению вращения,Причем, если этот угол меньше 90, то потокнаправлен от камеры 11 подвода к уплотнительным элементам 3 и 4 и далее в рабочиеполости роторного агрегата,При организации потока рабочей среды таким образом, легко на ее входе в канал 2 установить, при необходимости, холодильник и фильтр, что позволит организовать проток чистой и охлажденной жидкости над парой трения.При работе поверхность трения 9 уплотнительных...

Номер патента: 1753135

Опубликовано: 07.08.1992

Авторы: Барон, Голодняк, Дворчик, Доронин, Оноприенко, Платонов, Устин

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...3 вращающейся печи и служащим для прижатия пластины 9 к поверхности корпуса 1, Полюсный наконечник 5 образует с подвижной пластиной 9 зазор Уплотнение работает следующим образом,При вращении барабана 3 вращающейся печи пластина 9 движется вместе с ним относительно неподвижного корпуса 1. При этом магнитная жидкость 8 постоянно удерживается у концов полюсного наконечника 5 благодаря двум замкнутым магнитным потокам Ф 1 и Ф 2, которые концентрируются заостренными концами П-образного полюсного наконечника. Магнитная сила, возникающая в результате взаимодействия магнитной жидкости 8 с полем постоянного магнита 4, определяется свойствамй жидкости, индукцией магнитного поля в зазоре д между концами полюсного наконечника 5 и пластиной 9 и...

Номер патента: 1753136

Опубликовано: 07.08.1992

Авторы: Мазурин, Надточий, Назаренко

МПК: F16J 15/40

Метки: резьбового, соединения, уплотнение

...в виде колец, имеют внутреннюю резьбовую проточку и изготовлены из материала с высокой магнитнойпроницаемость ю,Деталь 5 выполнена также с резьбовой 25нарезкой и совместно с резьбовыми проточками полюсных наконечников 3 и 4 образуетрезьбовые пары,Концентраторами напряженности магнитного поля являются вершины полюсных 30наконечников 3, 4 и детали 5,Длины резьбовых участков ВС, СД, ДЕи ЕЖ и величина зазора определяются резьбовым соединением иэ условия ввинчивания и зависят от величины магнитного поля, 35в частности, от размеров внешнего и внутреннего диаметров магнита 2. При определенной заданной величине магнитного поляшаг резьбы и зазор 7 в соединении выполняют такими, чтобы под действием магнитного поля при втягивании...

Номер патента: 1753137

Опубликовано: 07.08.1992

Авторы: Вайтекунас, Карасев, Кишкин, Краев

МПК: F16J 15/42

Метки: вала, стояночное, уплотнение

...поверхностей подвижной втулки 4 со стороны контактного уплотнения и сильфонной полости возникает осевое усилие от давления Рвх, преодолевающее усилие пружины и закрывающее торцовый стык уплотнения. При раскрутке ротора герметичность обеспечивается гидродинамическим радиальным уплотнением, при этом в осевом зазоре между импеллером и корпусом устанавливается граница раздела фаз жидкость-гаэ й (фиг.1). Импеллер рассчитан так, чтобы на номинальном режиме граница раздела фаз находилась выше диаметра расположения отверстий 8. При этом подвижная втулка 4 торцового уплотнения полностью разгружена от сил давления и под действием пружины отжимается от импеллера, раскрывая торцовый стык, При остановке ротора или повышении уплотняемого давления...

Номер патента: 1754995

Опубликовано: 15.08.1992

Авторы: Кравченко, Фастовский

МПК: F02F 3/00, F16J 1/18

Метки: поршень

...заглушек при работе поршневой группы и, следовательно, обеспечивает надежность смазки Положительным аффектом является и возможность утопить кольцо, проходящее сквозь тело заглушки. При этом боковые тангенциальные усилия воспринимаются всей боковой поверхностью поршня, что также улучшает работоспособность цилиндропоршневой группы в целом,Конструктивно указанные положительные эффекты достигаются тем, что поршень снабжен дополнительным фиксирующим упругим кольцом, размещенным в соответствующей канавке параллельно основному кольцу в зоне заглушек, причем основное и дополнительное фиксирующие упругие кольца размещены по обе стороны оси отверстия под поршневой палец и асимметрично последней;Используемые фиксирующие упругие кольца...

Номер патента: 1756696

Опубликовано: 23.08.1992

Авторы: Агафонов, Агафонова

МПК: F16J 1/12

Метки: поршня, соединение, штоком

...поверхности поршня 2 выполнен опорный бурт 6 с коническими стенками Б и В. Стенка В взаимодействует с переходной поверхностью А, а стенка Б - с пружинным кольцом 5, которое закреплено при помощи крепежного элемента 7, различные варианты выполнения которого представлены на фиг, 1 сверху, иа фиг, 1 снизу и на фиг, 2.Монтаж соединения осуществляют следующим образомПосле установки в поршне 2 уплотнительных колец его надевают на шток со стороны меньшего диаметра до сопряжения кольца 4 со ступенью штока большего диаметра и упора конической стенки В опорного бурта 6 в переходную поверхность А штока 1. Вводят в кольцевую канавку штока пружинное кольцо 5. Устанавливают крепежный элемент 7 до упора в торцовую стенку проточки поршня. После этого...

Номер патента: 1756697

Опубликовано: 23.08.1992

Авторы: Виторт, Ворожейнов, Гришин, Давидовский, Клепач, Куцын, Скрипник

МПК: F16J 9/20

Метки: кольцо, маслосъемное, поршневое

...торцовой рабочей поверхности кольцевого скребкового элемента со стороны картера двигателя выполнены сопряженные между собой углубления с образованием сопряженными поверхностями острых кромок. Углубления выполнены на торцовых рабочих поверхностях двух скребковых элементов с взаимным смещением их. относительно друг друга на половину ширины углубления. 1 з,п. ф-лы, 4 ил,углубления 8 с образованием нэ пересечении их сопряженных поверхностей острых кромок 9. Углубления могут быть выполнены на двух кольцевых скребковых элементах 2, 3, причем со взаимным смещением на половину ширины углубления а. В процессе работы двигателя внутреннего сгорания при движении поршня к нижней мертвой точке смазочное масло, соскабливаемое скребковыми...

Номер патента: 1756698

Опубликовано: 23.08.1992

Автор: Владимиров

МПК: F16J 13/22, F16K 51/02

Метки: вакуумный, затвор

...из двух продольных балок 4 и 5 и траверсы 6, Связь рамы с корпусом осуществляется осямй 7. На раме установлена каретка 8 с возможностью перемещения вдоль рамы на роликах 9 и 10. Запорный элемент 11 связан с кареткой двумя сферическими шарнирами 12, имеющими возможность резьбовой регулировки относительно каретки, Горизонтальное положение запорного элемента при его перемещении вдоль рамы обеспечивается упорами 13 и пружиной 14. Положение рамы в корпусе фиксируется роликовыми упорами 15 и пружиной 16. Механизм привода затвора имеет рычаг 17, содержащий роликовую обойму 18 и. передающий движение на каретку через тягу 19. Тяга содержит пружину 20 и скользящий вкладыш 21, позволяющие ей укорачиваться при герметизации затвора. Траверса 6...

Номер патента: 1756699

Опубликовано: 23.08.1992

Автор: Александров

МПК: F16J 15/40

Метки: уплотнение

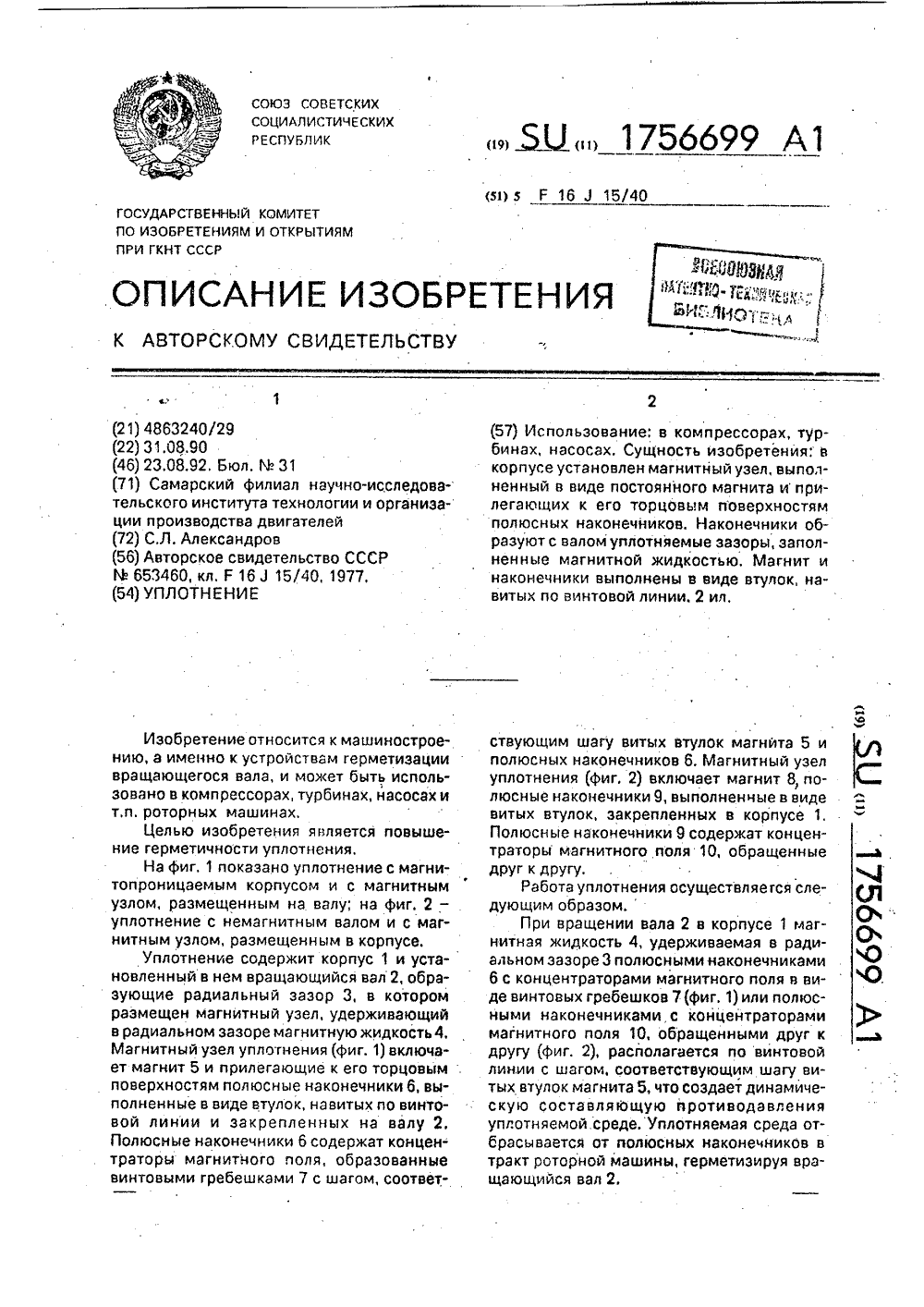

...витых втулок, закрепленных в корпусе 1, Полюснце наконечники 9 содержат концентраторы магнитного поля 10, обращенные друг к другу.Работа уплотнения осуществляе гся следующим образом,При вращении вала 2 в корпусе 1 магнитная жидкость 4, удерживаемая в радиальном зазоре 3 полюсными наконечниками 6 с концентраторами магнитного поля я виде винтовых гребешков 7(фиг. 1) или полюс- ными наконечниками с концентраторами магнитного поля 10, обращенными друг к другу (фиг. 2), располагается по винтовой линии с шагом. соответствующим шагу витых втулок магнита 5, что создает динамическую составляющую противодавления уплотняемой среде. Уплотняемая среда отбрасывается от полюсных наконечников в тракт раторной машины, герметизируя вращающийся вал...

Номер патента: 1756700

Опубликовано: 23.08.1992

Авторы: Громыко, Матвеев, Митюков, Михалев, Постников, Ткаченко

МПК: F16J 15/02

Метки: агрегата, крупногабаритного, стыка, сферического, уплотнительное

...негерметичности или с внешней средой. На сферической поверхности 3 фланца 1 предусмотрены продольные риски 20 и 21, обеспечивающие надежный контроль герметичности уплотнительного устройства как по 1-му, так и по 2-му барьерам уплотнения;Уплотнительное устройство работает следующим образом.Прокладка 6 устанавливается в гнездо 5 с гарантированными радиальными зазорами и выступает над сферической поверхностью 3 фланца 1 на величину, определяемую в каждом конкретном случае расчетным путем в зависимости от требуемой величины койкретного давления на уплотнительных поверхностях 11, 12, 13 и 14. При этом уплотнительная поверхность 14 за счет деформации упругого элемента 8 входит в кольцевую проточку 15, что обеспечивает надежное...

Номер патента: 1756701

Опубликовано: 23.08.1992

Автор: Пивен

МПК: F16J 15/12

Метки: пивеня, уплотнение

...из а минеральных, искусственных или синтетических нитей, которые могут быть усилены металлической проволокой. Оболочка 1 может также выполняться из различных эластичных материалов, например, из термостойкой резиныВ качестве уплотнителя 2 могут быть использованы порощкообраэные и/или волокнистые, и/или полимерные материалы,В качестве материала для изготовления сердечника 3 может быть сталь или другие1756701 Фи сплавы с упругими (пружинными) свойствами.Устройство работает следующим образом,При осевом сжатии нажимным 11 и 5опорным 12 элементами уплотнения, расположенного между уплотняемыми цилиндрическими поверхностями 9, 10 за счетвозникающих радиальных напряжений изгибаются участки средней втулки 5 между Япрорезями 6, причем...

Номер патента: 1756702

Опубликовано: 23.08.1992

Автор: Коротков

МПК: F16J 15/16

Метки: уплотнения, щеточного

...кл. Е 16 3 15/16, 1989,(54) СПОСОБ ИЗГОТОВЛЕНИЯ ЩЕТОЧНОГО УПЛОТНЕНИЯ(57) Использование: в газотурбостроении.Сущность изобретения: изготавливают осИзобретение относится к уплотнительной технике, а более конкретна- к способам изготовления щеточных металлических уплотнений, которые могут найти применение в гаэотурбостроении.Целью изобретения является повышение технологичности и расширение эксплуатационных возможностей.Способ изготовления щеточного уплотнения поясняется чертежами, где: на фиг. 1 показана основа с проволочками щетки; йа фиг, 2 - разрез А-А на фиг. 1, проволочка; на фиг. 3 - разрез А - А на фиг. 1, вариант выполненИя. проволоки; на фиг. 4 - щетка в сборе; на фиг. 5 - вид А на фиг. 4; на фиг. 6 - уплотнение в сборе; на...

Номер патента: 1756703

Опубликовано: 23.08.1992

Авторы: Белотелов, Черных

МПК: F16J 15/18

Метки: вала, вращающегося, сальниковое, уплотнение

...вэл - шпонкэ 12 - внутренняя гильза 9 - наружная гильза 6 по резьбе - шпонка 13 пере- ставленная - нэжимной элемент 3. Оставив болты 5 в пазах нажимного элемента 3 сцелью предотвращения прокручивания нажимного элемента 3 вместе с наружнойгильзой 6, вращают вал против часовой5 стрелки. При этом внутренняя гильза 9, закрепленная на валу шпанкой 12, вращаетсявместе с ним и остается на нем без какихлибо перемещений. Вращение от внутренней гильзы 9 передается по резьбе на10 наружную гильзу 6, соединенную шпонкой13 с нажимным элементом 3, Наружнаягильза 6 при этом удерживается от вращения с одной стороны нажимным элементом3 и болтами 5, а с другой стороны - сальни 15 ковой набивкой 2, взаимодействующей с наружной гильзой 6 и неподвижным...

Номер патента: 1756704

Опубликовано: 23.08.1992

Авторы: Коморницкий-Кузнецов, Машенкин, Павлов, Чиндяскин, Шкурко

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнение

...манжету с Ч-образной уплотнительной частью, имеющей две уплотнительныв губы с рабочими кромками, охватывающими неподвижный жесткий кольцевой элемент, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, кольцевая манжета выполнена с радиальными лопатками, расположенными внутри и снаруки Ч-образной уплотнительной части, уплотнительные губы манжеты расположены параллельно одна другой, при этом внутренняя уплотнительная поверхность жесткого кольцевого элемента выполнена цилиндрической и контактирующей с рабочей кромкой внутренней губы. манжеты, а наружная губа манжеты установлена с контактом через рабочую кромку с наружной уплотняющей поверхностью жесткого кольцевого элемента, выполненного коническим. 35 40 45 50 Составитель...

Номер патента: 1756705

Опубликовано: 23.08.1992

Автор: Попов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...торцовое уплотнение,Уплотнение имеет корйус 1 с торцовойкрышкой 2. На выступе"крышки 2 размещено невращэющееся кольцо 3 трения, уплотненное манжетой 4 инагруженноепружинами 5, прижимающими его к торцувращающегося кольца 6 трения, Кольцо 6трения закреплено на валу 7 и уплотненоманжетой 8. Торцы кольца 6 трения контак-.тируют с устройством для его деформации ввиде двух кольцевых упоров 9 и 10, причемдиаметр упора 10, расположенного состороны трущейся пары трения, больше, чемдиаметр упора 9. Упор 10 прижимается ккольцу 6 трения гайкой 11, находящейся навнешнем участке вала 7. Усилие от гайки 11передается кольцу 6 тренйя"через стопорную шайбу 12, втулку 13, упругий компенсатор 14 и упор 10,Уплотнение работает следующйм...

Номер патента: 1756706

Опубликовано: 23.08.1992

Автор: Петровский

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...комбинат "П, ул.Гагарина, 101 т", г. Уж 3перемещения, которое ограничивается надежности уплотнения, оно снабженокрйшками-ограничителями 9 и 10. "крышками-ограничителями из немагнитногоматериала, прилегающими к торцовым пофо рМул а й зоб р е т е н и-яверхностямполюсныхнаконечнйков, кольце 5 выми магнитопроводами, подшипникМагнитожидкостное уплотнейие, со- " выполнен ввидевтулкиизнемагнитногома. держащее корпус, установлейнйй на однойтериала, установленной между магнитным узиз уплотняемых:поверхностей магнитный лом и другойуйлотняемой поверхностью сузел ввиде магнита с"полюсными наконеч- возможностью осевого перемещения, а магниками, примыкающимик еготорцовым по нитопровод установлен на торцовых поверх верхностям:;: подшипник-й...

Номер патента: 1756707

Опубликовано: 23.08.1992

Авторы: Богданович, Кравцов

МПК: F16J 15/34, F16J 15/40

Метки: торцовое, уплотнение

...равна;Р =й Хфднгде,й - мэтнитная постоянная,у - магнитйая восприимчивость объема фер ромагнетика.Максимальная напряженность"магнитного поля Нмахимеетместо при минимальном 3 азоре между кольцами 2 и 7 иперемещаетмагнитоактивную смазку 10 в "зону минимального"зазора, обеспечивая в них максимальнуюплотность порошка смазки, Кромеэтно,- сюда- женаправлены центробежные силы Гц, действующие на смазку 10 привращении вала 8 иподвижного (вращающегося) кольца 2. Вместе с тем, с противоположной стороны на смазку 10 оказывает давление среды Рг, т,е,уплотняег ее и-создает статическбе заклинивание, В зоне входа в зазор д прочность сцепления смазки с поверхностью выступа (зуба) магнитопровода 3,4 возрастает;что увеличивает магнитную силу Рм и давление...

Номер патента: 1756708

Опубликовано: 23.08.1992

Авторы: Антипов, Евсин

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...5. Зазоры между полюсными при-ется вдоль нее, сжимая при этом газ; кото- ставками 3 и 4 и валом 6 заполнены магнит-рый находится в полости 10. Со стороны ной жидкостью 7. На торцовой поверхности высокого давления назащитную жидкость корпуса 1, обращенной к валу 6, выполнена 9, находящуюся в камере 8 корпуса 1, давкамера 8, которая заполнена защитной жид-: ление жйдкой среды передается непосредкостью 9, Защитная 9 и магнитная 7 жидко- ственно уплотняемой жидкой средой 12, а сти не соприкасаются и разделены со стороны полости 10 - через сжатый газ, промежуточной полостью 10, заполненной Поэтому защитная жидкость 9 не выдавлигазом, В корпусе 1 со стороны высокого вается из камеры 8 и остается там постоянМ Г3 . : , 1756708 : ....

Номер патента: 1758265

Опубликовано: 30.08.1992

Авторы: Генералов, Тупарев

МПК: F02M 17/02, F02M 19/00, F04B 43/02 ...

Метки: гибкий, разделительный, элемент

...б или 7 связан с телом мембраны только резиновым материалом 3. В мембране выполнены также отверстия 8-13. Как видно иэ фиг. 5, мембрана закреплена в корпусных элементах 14 и 15 беспоплавкового карбюратора, причем корпусной элемент 14 образует с мембраной рабочую камеру 16 подкачивающего насоса, имеющего впускной и выпускной клапаны, образованные соответственно профилированными плоскими элементами 5 и б, а главная дозирующая система 17 имеет обратный клапан, образованный профилированным плоским элементом 7. Отверстия 8 и 9 в мембране предназначены для установочных штифтов (не показаны), отверстия 10 - для крепежных винтов (не показаны), отверстия 11 - 13 предназначены для сообщения каналов дозирующих систем карбюратора, выполненных в...

Номер патента: 1758323

Опубликовано: 30.08.1992

Автор: Осипов

МПК: F16J 13/14

Метки: замок, квадратному, отверстию, присоединения, трубки, устройства

...торце 9 и пазом 7 заводят под торец 10 и освобождают от нажима, и корпус 5 прочно удерживается в квадратном отверстии 3.При отсоединении от квадратного отверстия 3 корпуса 5, который нажимают на торец 9 и паз 7 выводят из подторца 10 и замок 1 отсоединен от отверстия 3 в обойме 4. Формула изобретения 1. Замок устройства для присоединениятрубки к квадратному отверстию, содержащий корпус с выходным отверстием и эапор ное устройство в виде дугообразнойпружины, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и улучшения условий эксплуатации и монтажа, замок снабжен обоймой с центральным квадрат ным отверстием, корпус имеет квадратноесечение, на его противоположных поверхностях выполнены пазы, бдин из которых Т-образный,...

Номер патента: 1758324

Опубликовано: 30.08.1992

Автор: Сазонов

МПК: F16J 15/00

Метки: валов, контактной, кромок, нагрузки, уплотнений, эластичных

...поверхность подвижной части оправки, площадь Я которой постоянна, действует сжатый до давления ц газ, создавая силу Р = ц Я. С внешней стороны на подвижную часть 4 действует сила О, создаваемая кромкой уплотнения 16, и.сила В - реакция калибровочного кольца 10. Подвижная часть находится в равновесии Р = 5 =0+ В, Так как сила Р уравновешена двумя независимыми друг от друга силамиО и В, то и сбздающее ее давление, ц газа на подвижную часть можно представить как две независимые слагаемые величины давле ний ц и ц 2. Давление газа ц 1 создает силу Р 1 = ц Я, уравновешивающую нагрузку С кромки уплотнения. а давление газа ц 2 создает силу Р 2 =. ц 2 Я, (Р 2 = В) прижимающую подвижную часть 4 к калибровочному коль цу 10 и является избыточной...

Номер патента: 1758325

Опубликовано: 30.08.1992

Авторы: Дудкин, Евстратов

МПК: F15B 15/02, F16J 15/16

Метки: гидроцилиндр

...корпус 1 с каналами 2 и 3 подводаи отвода рабочей жидкости, поршень 4 соштоками 5 и б, установленный в корпусе 1 собразованием рабочих полостей 7 и 8. Шток 155 уплотнен в корпусе 1 кольцами 9 и 10 сполостью 11 между ними, а шток 5 - кольцами 12, 13 с полостью 14 между ними. Вканалах 2 и 3 установлены эжекторы 15 и 16,выполненные в виде сужающе-расширяющихся сопел 17 и 18 с радиальными отверстиями 19 и 20 в сужающейся части. Нанаружной поверхности каждого сопла 17 и18 выполнена кольцевая проточка 21 и 22,сообщенная с отверстиями 19 и 20. Полость 2511 через дренажный канал 23, нормальнооткрйтый обратный клапан 24, кольцевуюпроточку 21 и отверстия 19 в сопле 17 эжектора 15 сообщена с каналом 2, а полость 14через дренажный:канал...

Номер патента: 1760163

Опубликовано: 07.09.1992

Авторы: Давыдов, Завойко, Захарченко, Кабанов, Козачек

МПК: F04B 39/00, F16J 9/00

Метки: компрессора, поршневого, ступень

...пояскиутечки газа через уплотнение, т.е. снижает- ширинойся экономичность работы ступени, Для вос- Ь =(0,2 - 0,25) Ьстановления характеристик работы 20 где О-диаметр цилиндра;уплотнения необходима разборка ступени а - коэффициент объемного темперакомпрессора и перезатяжка защемленных турного расширения материала;. по торцам колец уплотнения, Радиальные пояски 7 могут быть выполВ качестве прототипа принята конст- нены прямоугольными, так и с углом скосарукция поршневого кольца для наборного 25 а=5 - 10,поршня, См, например, а.с. % 344757. Пор- При работе ступени компрессора подшневое кольцо имеет радиальные несквоз- давлением материал уплотнительного порные пазы, за счет действия которых...
