Стенд для испытания подшипниковых уплотнений

Загрузка...

Номер патента: 1024628

Опубликовано: 23.06.1983

Автор: Богодяж

МПК: F16J 15/00

Метки: испытания, подшипниковых, стенд, уплотнений

...канавки,На фиг. 1 представлена схема стеяда;на фиг. 2-часть камеры в зоне головки,Стенд (фиг. 1) включает в себя приводной двигатель 1 сообщенный через передачу 2 с установленным в подшипниковом корпусе 3 валом 4 с головкой 5; размещенной в камере 6 в зоне 7 перегородки, образующей в камере две полости 8 и 9, одна из которых - 8 заполнена уплотняемой средой, а другая - 9 служит сборником утечек рабочей среды, например масла. В перегородке размещено испытуемое уплотнение 10, контактирующее с головкой 5, Полость 9 соединена с прибором 11 для замера величины утечек уцлотняемой среды через уплотнения, например мерным цилиндром, и магистралью 12 сообщена с источником 13 газа регулируемого давления, например поршневым компрессором,...

Материал сальниковой набивки

Загрузка...

Номер патента: 1024629

Опубликовано: 23.06.1983

Авторы: Иванов, Конаныхина, Пуцев, Щепотьев

МПК: F16J 15/18

Метки: материал, набивки, сальниковой

...не обеспехивает требуемую герметичность приЫХдавлении среды свыше 200 кгс/см .Кроме того, в образцах 1-3 из-за повышенного содержания порошка графита, который слабо адгезируется с асбестом ив процессе работы отслаивается, происходит нарушение однородности материала,что снижает надежность сальника,Образцы 4 и 5 обладают повышеннымсодержанием пропитывающей и связующейжидкости и малым содержанием наполни-.теля, при етом избыток жидкости придлительной аксплуатации может выделяться, загрязняя рабочую среду.Образцы 6 и 7 имеют одиороцный состав, взрыво- и пожаробеэопасны в средекислорода при давлении до 250 кгс/см,"обеспечивают хорошую ацгезию графита сасбестом, надежность и долговечностьсальника при работе на агрессивных средах при...

Торцовое уплотнение

Загрузка...

Номер патента: 1024630

Опубликовано: 23.06.1983

Авторы: Богаченко, Бондаренко, Голубев, Фрейдисман, Чубин

МПК: F16J 15/34

Метки: торцовое, уплотнение

...цель достигается тем, чтов торцовом уплотнении, содержащем парутрения, обхватывающую вал, упругий,элемент и корпус уплотнения, упругийэлемент выполнен в виде кольцевой обой 55мы или пластины сотогнутыми пластинчатыми пружинными лепестками, свободные концы которых входят в зацепление 30 2с валом или корпусом уплотнения. Причекольцевая пружина может быть выполненной разрезной.На фиг. 1 приведено торцовое уплотнение с упругим элементом в вицекольцевой обоймы; на фиг. 2 - разрез А-ф;на фиг. 3 - торцовое уплотнение с упругим элементом в вице кольцевой пластины, изолированной от герметиэировачойсреды; на фиг.4-разрез Б-Бна фиг.3; нафиг. 5 - фрагмент торцового уплотненияс упругим элементом в виде кольцевойпластины, расположенной в...

Гидравлический силовой цилиндр для зажимных приспособлений

Загрузка...

Номер патента: 232724

Опубликовано: 30.06.1983

Автор: Шимилевич

МПК: F16J 1/10

Метки: гидравлический, зажимных, приспособлений, силовой, цилиндр

...на движущихся столах карусельных, строгальных и других станков требуют постоянного присоедине-: ния шлангов или установки отдельных питающих устройств на движущемся столе станка.Предлагаемый гидравлический силовой цилиндр требует присоединения питающего шланга лишь кратковременно в период остановки станка при установке закрепляемой детали. Он отличается от йзвестных тем, что его поршень сопрягается со што" кбм на подвижной посадке с уплотнением, причем между поршнем и заплечиком штока помещена жесткая аккумулирующая пружина, сжимаемая при подаче в цилиндр рабочей жидкости, а возвратная пружина выполнена менее жесткой, чем упомянутая аккумулирующая пружина.Такое .отличие предлагаемого силового цилиндра обеспечивает поддержание...

Устройство уплотнения вращающегося вала

Загрузка...

Номер патента: 1027462

Опубликовано: 07.07.1983

Авторы: Фрид, Ярмашев

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнения

...рЧта В устрайстэе уилатНЕНИЯ ЗРаша 10 ШЕГОСЛ Зс.Ла р Г 1(ЛЮЧан 1"ЕА КОРЛУ, УПЛОТ --1 Л и :ЛП (1 И -ЛЯ Кл(ткительна нар ",(НОЙ 11 аверхнас тивтулки уплотнителя в.я 1 алнен выступ,смещенный па длине втулки относие ль;1 а;1 п паките а-, н в" л тале 1(Г тву 1 О(реме (Ога между карпусем и втулка(; упдатк;1 телс 1 з непасредственкайОлизасти От высттла Оазмещена уплатН 1.:тель нае к аль ца,Ва Фиг. изображена устройствауплатнения вращающегося вала, працальнае се 1 екие на фиг,2 - узел 1на Фиг.1.,Устройство уплотнения вращающегося вала включает корпус 1 уплат -няемый вал 2, втулку 3 уплатнителя, уплатнитель 4, На втулке 3 уплатнителя выполнен выступ 5 малой протяженности, а ега цилиндрическая поверхность б взаимодействует с корпусом 1. Выступ 5...

Поршень с газостатической разгрузкой

Загрузка...

Номер патента: 1028926

Опубликовано: 15.07.1983

Авторы: Иноземцев, Савельев, Сапенок

МПК: F16J 1/00

Метки: газостатической, поршень, разгрузкой

...изобретения - сокращение непроизводительного расхода рабочих газов.Поставленная цель достигается тем, что в поршне с газостатической разгрузкой, соединенном с помогцью пальца с головкой шатуна и имеющем каналы, соединяющие пространство над поршнем с рабочими камерами, выполненными на наружной поверхности поршня между уплотнительными кольцами, причем в каналах установлены управляю 1 ций элемент, выполнена пересекаю 1 цая каналы расточка, а управляющий элемент выполнен в виде цилиндрического золотника, кинематически связанного с головкой шатуна и установленного в расточке с возможностью соединения рабочих камер с полостью над поршнем при максимальном угле поворота шатуна относительно поршня. 40 На чертеже изображен поршень, продольный...

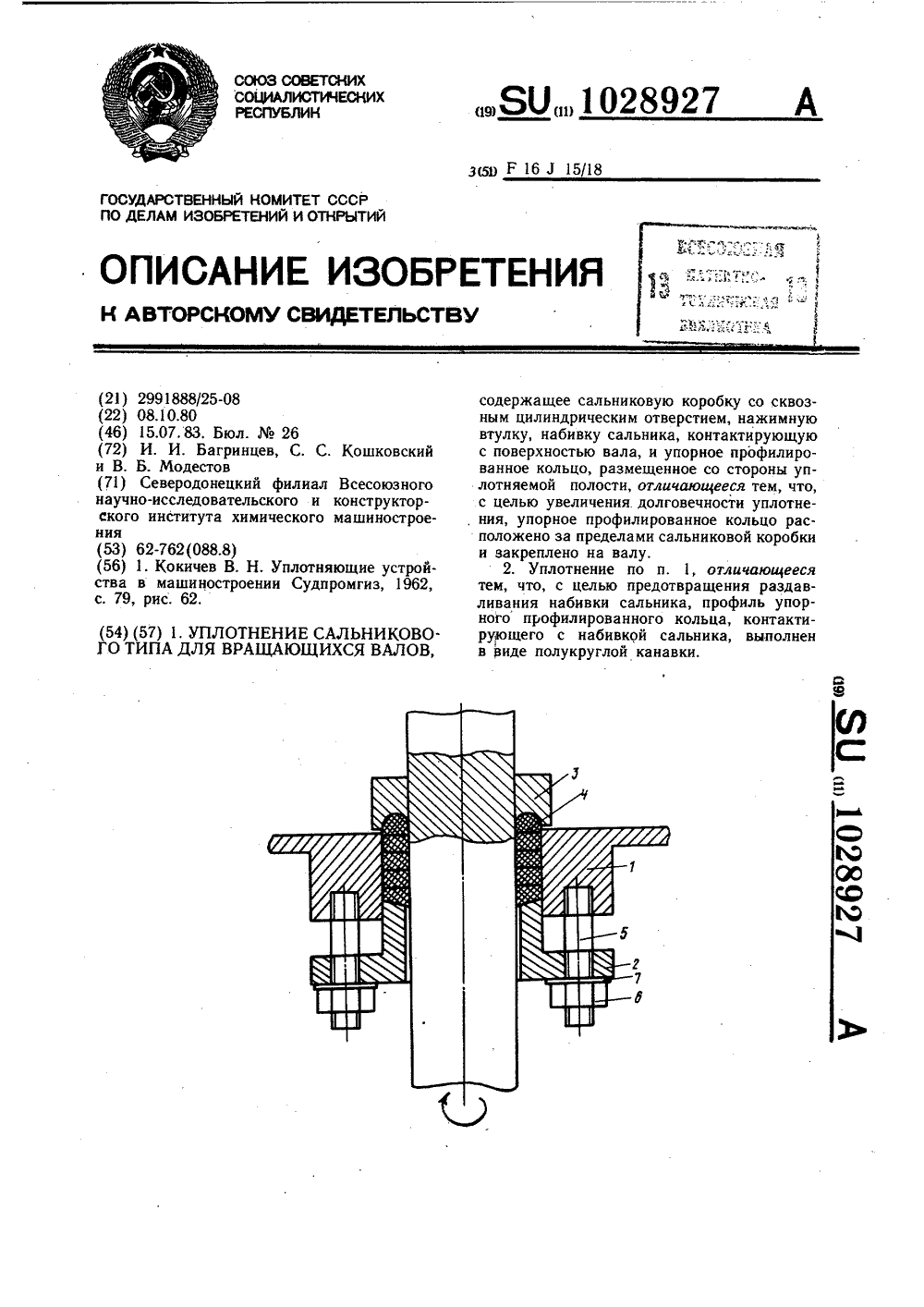

Уплотнение сальникового типа для вращающихся валов

Загрузка...

Номер патента: 1028927

Опубликовано: 15.07.1983

Авторы: Багринцев, Кошковский, Модестов

МПК: F16J 15/18

Метки: валов, вращающихся, сальникового, типа, уплотнение

...связанных с переработкой сыпучих материалов.Известно уплотнение сальникового типа для вращающихся валов, содержащее сальниковую коробку со сквозным цилиндрическим отверстием, нажимную втулку, набивку сальника, контактирующую с поверхностью вала, и упорное профилированное кольцо, размещенное со стороны уплотняемой полости 1. Однако данное устройство не обеспечивает продолжительность работы уплотнения без дополнительной подтяжки уплотнения.Целью изобретения является увеличение долговечности уплотнения,Поставленная цель достигается тем, что в уплотнении сальникового типа для вращающихся валов, содержащем сальниковую коробку со сквозным цилиндрическим отверстием, нажимную втулку, набивку сальника, контактирующую с поверхностью...

Торцовое уплотнение

Загрузка...

Номер патента: 1028928

Опубликовано: 15.07.1983

Авторы: Илатовский, Лазебник

МПК: F16J 15/34

Метки: торцовое, уплотнение

...отсутствие контакта по металлу (размещение резиновых колец в зазоре между коническими поверхностями обойм с впрессованными в них уплотнительными кольцами торцового уплотнения и коническими расточками корпуса и ротора) затрудняет теплоотвод от зоны трения, а значит ускоряет старение резины, затрудняет осевую фиксацию колец, что требует увеличения зазоров, т. е. габаритов.Цель изобретения - повышение надежности и срока службы уплотнения.Поставленная цель достигается тем,. что в торцовом уплотнении, содержащем самоустанавливающиеся неподвижное и вращающееся уплотнительные кольца, обоймы которых размещены в расточках ротора и корпуса, и вторичные уплотнения, расточки образованы цилиндрическими поверхностями, переходящими в конические, а...

Способ приработки торцовых уплотнений

Загрузка...

Номер патента: 1028929

Опубликовано: 15.07.1983

Авторы: Малышев, Милованцев

МПК: F16J 15/34

Метки: приработки, торцовых, уплотнений

...пружины уплотнения 1).Недостатками этого способа являются потери нефтепродукта, длительность приработки и значительный брак, а также то, что не учитывается состояние рабочих поверхностей.Цель изобретения - снижение материальных затрат и повышение производительности труда. Указанная цель достигается тем, что согласно способу приработки торцовых уплотнений, заключающемуся в относительном вращательном движении и взаимном давлении уплотнительных колец, изготовленных из шарикоподшипниковой стали и подвергнутых закалке, приработку ведут без смазочного материала при скорости скольжения 36 м/с и удельном давлении 0,08 - 0,15 МПа с одновременным контролем качества приработки путем подачи в зону взаимного контакта уплотнительных колец сжатого...

Торцовое уплотнение

Загрузка...

Номер патента: 1030604

Опубликовано: 23.07.1983

Авторы: Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...Осушествдястся при помошц "силия пружин и действия на плошадку ниц ъзла протць часовой стрелки затвор-, ная жидкость (смазьпьаюцал) .аход 5 шаяПОД НЬД "-;ОЛ атМОСфЕПНОЛ, - . лСУИ) з"- с а".-;твае:;"ся о.весстцямц 3.О, 18 и Кроме того в рабочем положепи однаиэ радиальных поверхностей лопаток скоьэяшего кольца сопряжена с образующейзадней стенки тангенциально выполненного отверстия. 5Иа фиг, 1 показано торцовое уплотнение, разрез; на фиг, 2 - сечение А-Лна фиг. 1 при врашении против часовойстрелки:, на фиг. 3 - сечение Л-А нафиг. 1 при врашении вала по часовои "Острелке;. на фцг. 4 - сечение Б-Б нафиг, 1; на фиг. 5 - узел Т на фиг, 1,Торцовое уплотнение состоит из корпуса 1, крь 1 шки корпуса 2, неподвижногокольца 3, установленного через...

Сильфон для газообразных или жидких сред

Загрузка...

Номер патента: 1033013

Опубликовано: 30.07.1983

Авторы: Дитлоф, Рольф

МПК: F16J 3/04

Метки: газообразных, жидких, сильфон, сред

...сеткой или тканью для искаб чения внутри них вихреобразных явлений,приводящих к вибрациям Щ .Данный сильфон сложен в изготовлении 0 и монтаже.Наиболее близким по технической сущности к предлагаемому является сильфон для газообразных или жидких сред, содержащий расположенные между вход ным и выходйым патрубками концентрично относительно оси и следующие один за другим гофры, причем кольцевой зазор между кромками каждого внешнего гофра в" зоне внутренних гофров сужен, а .20 сами внутренние гофры выполнены прямыми 23 .В известном сильфоне в гофрах выполнены отверстия, что исключает вихреобразование, но лишь в случае его 25 статического применения так как он мо жет воспринимать только усилия растя-жения, но не сжатияограничены здесь и...

Маслосъемное устройство цилиндро-поршневой группы двигателя

Загрузка...

Номер патента: 1033803

Опубликовано: 07.08.1983

Авторы: Елманов, Карминский, Людвикевич, Магнитский, Черников

МПК: F16J 9/20

Метки: группы, двигателя, маслосъемное, цилиндро-поршневой

...ципиндро-поршневой группы двигателя содержит упругий элемент, выполненный в виде свободно 25 навитой на поршень многовитковой пружины,. закрепленной верхним концом на поршне за последним компрессионным коль:- цом.На чертеже изображено маслосъем- ЗО ное устройство вертикальный разрез.Пружина 1 помещается без предварительного натяга в зазор между поршнем 2) и цилщщровой гильзой 3, Верхний конец пружины жестко крепится к поршню за пос-ледним компрэссионным кольцом 4,В момент подхода поршня к верхней мертвой точке (в, м, т.) при отрицательном ускорении 1 замедлении), порнпи, когда сила инерции, цействуюшая на пружину в направ ленин движения, начинает превышать тормозящее усилие трения, пружина сжимается. При удалении от в, м....

Уплотняющее устройство для вибрационных транспортно технологических машин

Загрузка...

Номер патента: 1033804

Опубликовано: 07.08.1983

Авторы: Ананьев, Голованов

МПК: F16J 15/16

Метки: вибрационных, машин, технологических, транспортно, уплотняющее

...достигается тем, что в уплотняющем устройстве, включающем гибкий термостойкий рукав, элементы для 45 крепления его на патрубке и уплотняюшие гранулы в вибрирующей камере камера с гранулами выполнена с вертикапьной , перегородкой, которая установлена с зазорами у верхней и нижней стенок камеры, причем нижняя стенка выполнена наклон 50 ной с подъемом в сторону уплотнения. Нафиг. 1, изображено предлагаемое уплот няющее устройство, соединяющее верхний неподвижный патрубок с патрубком вибромаши-,55 ны: на фиг, 2 - то же, при соединении пат- рубка вибромашины с неподвижным патрубком оборудования; на фиг, 3 - узелс 3804 21 на фиг. 1; на фиг. 4 - узел КХ нафИГе 2 еОсновным элементом уплотняющегоустройства является термостойкий герметизатор...

Торцовое уплотнение

Загрузка...

Номер патента: 1033805

Опубликовано: 07.08.1983

Авторы: Голубев, Мельник

МПК: F16J 15/34

Метки: торцовое, уплотнение

...и позволяет выполнять малогабаритные уплотненияТехнико-экономический эффект изобретения заключается в снижении материалоемкости и повышении надежности уплотнений, . 103380Изобретение относится . к уплотнитель-".ной технике и может найти применениеВ Насосаку КОМПРЕССОРаХ И Та ДфИзвестны торцоВые уплотнения В которых Осуществляется фиксация от поВОротаНевращающегося кольца парь 1 трения относительно корпуса (насоса, центрифугии т. д а вращающегося кольца - относительно вала 1 .Недостаток этих уплотнений - необхо рдимость выполнения специальной формыканавок, углублений и отверстий в телахколец, значительно ослабляющих их проч-.ность и являкяцихся источником местныхдеформаций, Обычно ухудшающих качество 15работы уплотнений,Известна...

Упругая самоуплотняющаяся металлическая прокладка

Загрузка...

Номер патента: 1037003

Опубликовано: 23.08.1983

Авторы: Горбачев, Дулявичюс, Матвеев, Юрченко

МПК: F16J 15/00, F16J 15/02

Метки: металлическая, прокладка, самоуплотняющаяся, упругая

...между торцами буртов 7и сопрягаемыми уплотнительными поверхностями стыка оставался малый гарантированный зазор, величина которого определяется значениями заданных допусков на изготовление проклад 1037003Изобретение относится к машиностроению.По основному авт.св. 11 922373 известна упругая самоуплотняющаяся металлическая прокладка, включающая два барьера уплотнения, выполненные в аиде направленных к оси прокладки и соединенных между собой кольцевой перегородкой упругих усов с уплотнительными поверхностями, размещенное 10 в середине сечения прокладки опорное кольцо с боковыми выступами и перепускные отверстия в кольцевой перегородке, на упругих усах первого барьера уплотнения выполнены15 подпорные кольцевые бурты с радиальными...

Торцовое уплотнение

Загрузка...

Номер патента: 1037004

Опубликовано: 23.08.1983

Авторы: Азаров, Баранаев, Савинов, Свердлова

МПК: F16J 15/34

Метки: торцовое, уплотнение

...сопрягаемых торцовых поверхностях выступа и паза, атретий эпемент выполнен с коническойповерхностью, сопряженной с такой жеповерхностью соседнего с ним элементас одного торца и с выполненнйм науппотняемом вапу буртом с другого, приэтом третий элемент выполнен из двухчастей, соединенных распорными и стяжными эпементаии. На фиг, 1 изображено торцовое упполнение, разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фцг. 1 на фиг. 4 - вид Б на фиг. 3.1037004зУстройство содержит вращающийсявап 1, уппотняемый относитепьно неподвижной торцовой поверхности машины 2,Вап 1 консопьно выступает из машины2 и его концевая часть-ступень имеетбольший диаметр, чем уппотняемая ступень.Торцовое уплотнение вкпючает в себяуппотняющий эпемент...

Торцовая манжета

Загрузка...

Номер патента: 1037005

Опубликовано: 23.08.1983

Авторы: Ермолаев, Комиссар, Смирнов, Фиалка, Юровский

МПК: F16J 15/34

Метки: манжета, торцовая

...а другая вращается, выпопненная в 10 Манжета включает, корпус 1, перемычвиде конической обопочки вращения из ку 2, губку 3 с рабочей кромкой 4. Приэцастичного материала, состоящая из кор- поперечной вибрации манжеты в направпепуса, жестко закреппенщто на вращаю- нии оси 3, возникает инерционное массощейся детали, губки с уппотнительной вое усилие ф, В цанной конструкциикромкой, контактирующей с торцом не манжеты усилие Ч, вызывает два одинаподвижной цетапи и соединяющей их пере- ковых по величине, но противопопожныхмычки 1. по направлению момента, которые цэ,Однако применение таких манжет на дают перемещений в направпении оси Х .вибромашинах, в которых привольной вап, Такая торцовая манжета с успехомустановпенный на требующих уплотнения...

Торцовое уплотнение

Загрузка...

Номер патента: 1037006

Опубликовано: 23.08.1983

Авторы: Баринов, Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...корпуса и втулки вала, и съемными диэлектрическими втулками, установленными на упорах и расположенными между тыльнойповерхностью колец трения и поверхностями втулки вала и корпуса, при этом упоры выполнены иэ материала с высоким электрическим сопротивлением.Кроме того, температура точек плавления колец, установленных в отверстия корпуса и втулки вала, различна.Выполнение упоров иэ материала с высоким электрическим сопротивлением и установка упоров в отверстия корпуса и втулки вала через кольца из материалов с точкой плав. ления ниже, чем материал корпуса и втулки вала, при подключении напряжения к упорам и корпусу обеспечивает размягчение одного кольца и расплавление другого и после застывания расплава одновременное касание упорами пазов...

Резинокордная оболочка

Загрузка...

Номер патента: 1038660

Опубликовано: 30.08.1983

Авторы: Преображенский, Рапопорт, Сысков, Тихонович

МПК: F16J 3/00

Метки: оболочка, резинокордная

...процесса изготовления при огибании колец нитями корда с внутренней и внешней стороны.Цель изобретения - повышение прочности и технологицности изготовленияоболочки.Поставленная цель достигается тем,что в резинокордной оболочке, кордкоторой образован меридиональнымиили перекрестно-меридиальными нитями, огибающими размещенные в буртах закладные элементы, последниевыполнены в виде уложенного в буртахвитками непрерывного жгута.Причем в одн ,м из буртов установ 40лено жесткое кольцо, эа которое свнешней его стороны заведены виткинепрерывного жгута.На фиг.1 изображена оболочка,про"дольный разрез на фиг,2 - узел 1на Фиг.1; на фиг.3 - узел П на Фиг.1,45В реэинокордной оболочке кордобразован из меридиональных или 2перекрестно-меридиональных нитей...

Узел уплотнения фланцевого соединения

Загрузка...

Номер патента: 1038661

Опубликовано: 30.08.1983

Авторы: Пичугин, Шленов

МПК: F16J 13/00

Метки: соединения, узел, уплотнения, фланцевого

...раскрытию стыка и нарушению герметичности уплотнения,Наиболее близким по техническойсущности к предлагаемому являетсяузел уплотнения Фланцевого соединения, который содержит уплотнительную кольцевую прокладку, поджатую куплотняемым поверхностям фланцевпосредством нажимного кольца и толкателей 2.Однако величина поджатия уплотнительной прокладки с увеличениеу внутреннего давления не изменяется, чтоснижает надежность работы узла уплотнения.Цель изобретения - повышение на 35дежности уплотнения фланцевого соединения.Указанная цель достигается тем,что узел уплотнения фланцевого соединения, содержащий уплотнителньную коль.40цевую прокладку, поджатую к уплотняемым поверхностям фланцев посредством нажимного кольца и толкателей,снабжен двуплечими...

Уплотнение подвижного соединения

Загрузка...

Номер патента: 1038662

Опубликовано: 30.08.1983

Автор: Шалин

МПК: F16J 15/32

Метки: подвижного, соединения, уплотнение

...тем,цтопри повышении давления в разрезном кольце увеличивается зазор вместе его разреза, в который вдавливается часть кольца круглого сечения. При уменьшении давления происходит сужение зазора и защемле-;ние 1 закусывание ) кольца круглогосечения плоскостями разреза другого кольца.Цель изобретения - увеличениедолговечности уплотненияПоставленная цель достигаетсятем, цто в уплотнении подвижногосоединения, содержащем уплотнительное кольцо круглого сечения и разрез.ное кольцо с Е-образным разрезом,на упомянутом разрезе на поверхности разрезного кольца, обращенной ккольцу круглого сецения, выполненавыемка, профиль которой образовансопряженными дугами окружностейс плавным выходом на боковую чстькольца.На фиг. 1 изображено уплотнениеподвижного...

Торцовое уплотнение

Загрузка...

Номер патента: 1038663

Опубликовано: 30.08.1983

Авторы: Баринов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...полости.На фиг. 1 изображено предлагаемоеуплотнение; на фиг, 2 - уплотняющая пара55трения в разрезе с канавками на контактной поверхности,Уплотнение, разделяющее полости. 1 и2, содержит корпус 3, в котором через 663 2вторичные уплгтнительные элементы 4и 5 установлено неврашаюшееся аксиально подвижное кольцо 6 трения. На валу 7установлена втулка 8, нв которой черезвторичные уплотнительные элементы 9и 10 установлено вращающееся кольцо 11трения, Для попжима колеи 6 и 11 тренияопно к пругому в корпусе 3 и втулке 8,установлены упругие элементы 12. Наконтактной поверхности колец 6 и 1 1 трения выполнены концентричные канавки 13и 14, причем канавка 14 на вращающемсякольце 11 смещена к его наружному диаметру, а канавка 13 на...

Двойное торцовое уплотнение

Загрузка...

Номер патента: 1038664

Опубликовано: 30.08.1983

Авторы: Аузулейм, Полиновский

МПК: F16J 15/34

Метки: двойное, торцовое, уплотнение

...удобствамонтажа идемонтажа двойного торцового уплотненияе 30Указанная цель достигается те 1 и,. чтов двойном торцовои уплотнении, содер жащем два корпуса, два контактных торцовых элемента, обращенных рабочимиповерхностями в противоположные стороны и связанных с упругими герметизирующими элементами, соединенными ссоответствующим корпусом, нагрузочныепружины и ограничители перемещенияконтактных торцовых элементов, корпуса 40,выполнены разного диаметра, установлены,один в другом и имеют общий фиксирующий элемент, например проволочное кольцо, а упругие герметизирующие элементынапример сильфоны, выполнены Разного 45диаметра, и упругий герметизирующийэлемент меньшего диаметра по меньшеймере частично размещен внутри...

Комбинированное уплотнение

Загрузка...

Номер патента: 1038665

Опубликовано: 30.08.1983

Авторы: Александров, Быковский

МПК: F16J 15/52

Метки: комбинированное, уплотнение

...эффективности работы и упрощение, конструкцииуплотнения путем образования гипропинамического уплотнения при эапанной часто-ЗОте вращения вала упругим элементум торцового уплотнения;Поставленная цель, постигается тем,что в комбинированном уплотнении, содер.жащем торцовое уплотнение в виде установленной на валу аксиально подвижнойвтулки с контактным уплотнительным кольцом, поджимаемым к корпусу упругимэлементом, центробежный механизм отключения торцового уплотнения, а также 4 Огипропинамическое уплотнение, упругийэлемент выполнен в вице образующей скорпусом кольцевую. щель цилинцрическойпружины растяжения с межвитковым давлением с витками прямоугольного сечения, которая одним концом закрепленана валу, а вторым жестко соепинена...

Соединение поршня со штоком

Загрузка...

Номер патента: 1040254

Опубликовано: 07.09.1983

Автор: Панченко

МПК: F16J 1/10

Метки: поршня, соединение, штоком

...поршень.с выполненнымив нем и штоке каналами с обратнымклапаном и замкнутой заполненноймаслом полостью, причем на штокеустановлена упорная гайка, ограничивающая перемещение поршня, в последнем установлена втулка с ради-,альными отверстиями, перекрывающая каналы в поршне и штоке при перемещении поршня,На чертеже представлено соедине-,ние, продольный разрез., Соединение содержит поршень 1,установленный на штоке 2 с возможностью продольного перемещения,ограниченного упорной гайкой 3. Впоршне 1 установлены резиновые кольца 4, 5 и втулка,б с радиальнымиотверстиями. Втулка 6 образует соштоком полость А, соединенную с вы полненной в поршне 1 замкнутойполостью Б посредством каналов 79 в штоке и 10, 11 в поршне, причеммежду каналами...

Комбинированное уплотнение цилиндрической пары

Загрузка...

Номер патента: 1040255

Опубликовано: 07.09.1983

Авторы: Зверев, Крупин

МПК: F16J 15/32

Метки: комбинированное, пары, уплотнение, цилиндрической

...составным изколец различного диаметра и с возможностью относительных радиальных перемещений, при этом между ко льцами установлены упругие вставки.Целесосбразно между уплотнительным кольцом иэ менее жесткого полимерного материала и прижимнымкольцом установить металлическоекольцо треугольного сечения, причем высоты сечений металлическогои прижимного колец равны и большевысоты продолжения уплотнительногокольца из менее жесткого полимерного материала, контактирующей одновременно с ними и с уплотняемойповерхностью.При этом сборочное кольцо выполнено в виде пружинящей конусиойшайбы, внутренний диаметр которой 60 не меньше внутреннего диаметра прижимного кольца.На фиг. 1 изображено комбинированное уплотнение при отсутствиидавления газа,...

Узел подвода сож вибросверлильного станка

Загрузка...

Номер патента: 1040256

Опубликовано: 07.09.1983

Авторы: Вельтищев, Демин, Литвинов, Пахомов

МПК: F16J 15/34

Метки: вибросверлильного, подвода, сож, станка, узел

...осевого положения неизбежно нарушается герметичность уплотнения.При резких измененияхдавления СОЖ (пульсациях. давлениятакже возможно нарушение нормальной работы известного уплотнения.Цель изобретения - повышение надежности и герметичности уплотне" ния.Указанная цель достигается 30 тем, что в узле, включающем виброшпиндель, уплотнения вращательного и поступательного движений виброшпинделя, между уплотнением вращательного движения и уплотнением па ступательного движения вибрашпинделя расположена аксиально неподвижная втулка, кинематически связанная с уплотняемым виброшпинделем.Сущность изобретения заключается 40 в разделении сложного движения виб- рошпинделя на два элементарных вращательное и поступательное ) и в раздельном уплотнении...

Поршень

Загрузка...

Номер патента: 1043399

Опубликовано: 23.09.1983

Авторы: Аронов, Болштянский, Гринблат, Громыхалин

МПК: F16J 1/02

Метки: поршень

...поверхности корпуса 1 поршня имеются дроссельные от"верстия 5, служащие для создания минимального несущего слоя радиальногоаэростатического подшипника, и лабиринтные уплотнения на цилиндрическойповерхности, выполненные в виде канавок (не показаны). 1В верхней, части корпуса 1 поршня выполнена канавка 6, в которую с за зором 7 по торцам установлено состоящее иэ нескольких сегментов полое кольцо 8, имеющее на внутренней цилиндрической поверхности проточку 9, Каналы 10, равномерно расположенные по окружности внутренней поверхности поршня, служат для подвода рабочей среды из внутренней замкнутой полости 2 к сегментам полого кольца 8. С помощью сквозных осевых дроссельных отверстий 11 в сегментах кольца 8 на торцовых поверхностях сегментов...

Уплотнительный узел неподвижного соединения

Загрузка...

Номер патента: 1043400

Опубликовано: 23.09.1983

Авторы: Батманов, Максимов

МПК: F16J 15/12

Метки: неподвижного, соединения, узел, уплотнительный

...узел снабженопорно-нажимным кольцом, закрепленным на цилиндрической поверхности 00 ,1фланца с помощью срезных штифтов, ауплотнительное средство установленопо обе стороны опорно-нажимного,кольца,На фиг, 1 изображен уплотнительныйузел, разрез; на фиг, 2 - то же, частичный разрез до затяжки; на фиг.3 то же, после сжатия нижнего уплотнительного средства; на фиг. 4 - то же,после сжатия верхнего уплотнительного средства,Уплотнительный узел содержит кор"пус 1, фланец 2 и уплотнительное средство 3, выполненное в виде спиральновитой прокладки из чередующихся полосметаллического У -образного профиляи наполнытеля с навивкой по цилиндрической поверхности с осью, совпадающей с .осью уплотняемых поверхностей.Упщотыительный узел снабжен...

Уплотнение вращающегося вала турбомашины

Загрузка...

Номер патента: 1043401

Опубликовано: 23.09.1983

Авторы: Анофриев, Архипов, Гонтарь, Евланников, Косаротов, Ломоносов

МПК: F16J 15/44

Метки: вала, вращающегося, турбомашины, уплотнение

...жидкости,Цель изобретения - повышение эффективности работы уплотнения за счетснижения осевой нагрузки, действующей50на плавающее кольцо,Поставленная цель достигается тем,что в уплотнении вращающегося валатурбомашины, содержащем плавающеекольцо, имеющее уплотнительный торцовый выступ со стороны полости пониженного давления, контактирующий состаторной деталью, на плавающем кольце установлено разгрузочное кольцо с возможностью его радиального перемещения вместе с плавающим кольцом,между плавающим и разгрузочным кольцами образована замкнутая полость,а между плавающим кольцом, разгрузочным кольцом и статорной деталью образована разгрузочная полость, причемзамкнутая и разгрузочная полостисоединены с помощью выполненных вплавающем кольце...
