Щелевое плавающее уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1191668
Автор: Давыденко
Текст

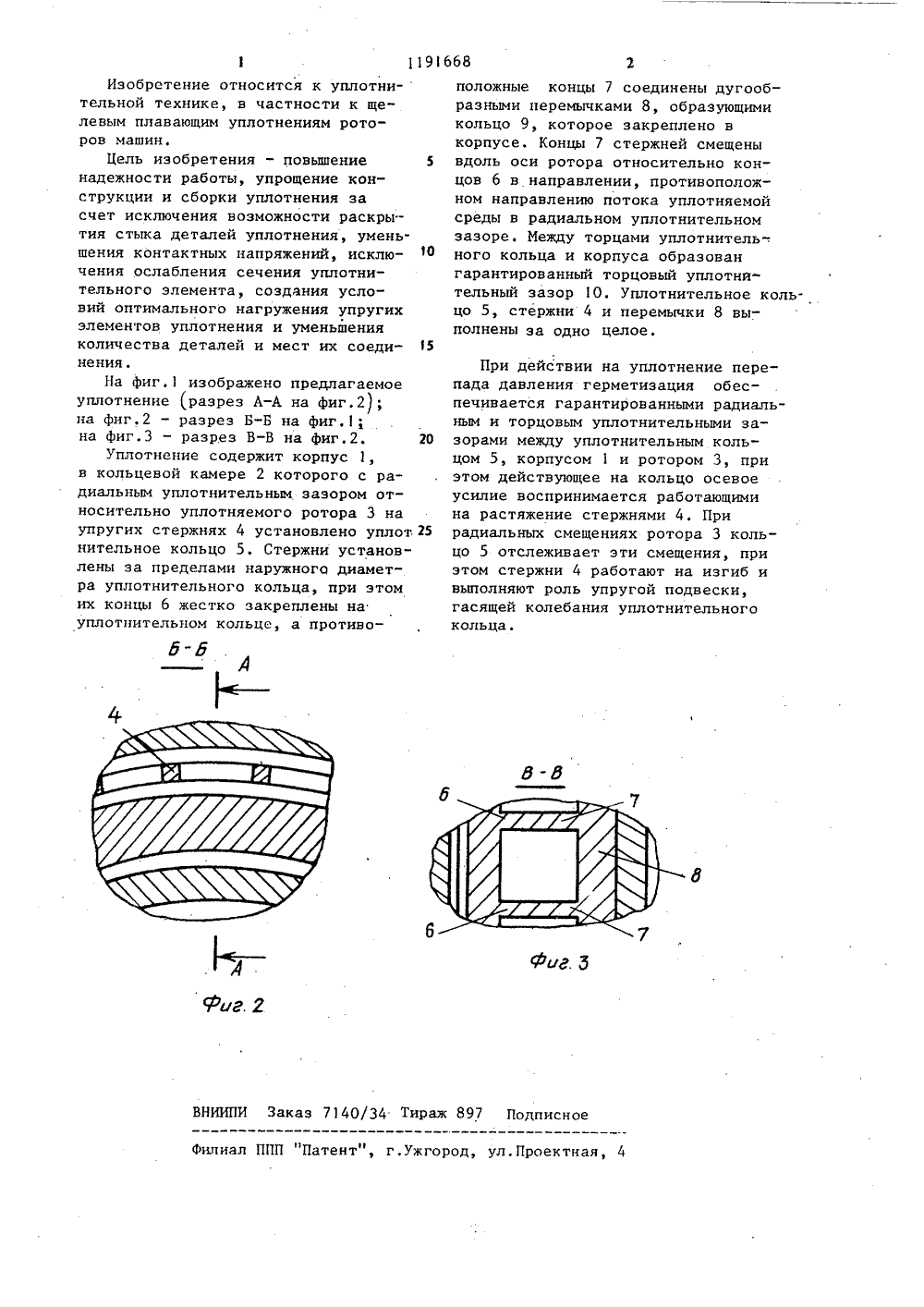

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) И 1) 5/4 НИЕ ИЗОБРЕТЕНИкМ/ЖЦ ц".фчщ 08 нструкциивлены за метра упловторые конс другим д ельство СССР15/44,образующимизакреплено Уплотнен по п.1, о и чающеестельное кольцоки выполнены заЗ.Уплотнени тем, что уплотнитержн одно целое. по п.1, о т л и ч а ю щ е е с ем, что соедине нцы стержней см)е перемычками ) вдоль оси ро ще- а ера отн плотин ительно льном кол закрепленныхце концов сте и в на авл енин, ию потокальном упл уплотняемои сред .нительном зазоре в рад А-А ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ТОРСНОМ,Ф СВИДЕТЕЛЬСТВ(54)(57) 1 .ЩЕЛЕВОЕ ПЛАВАЮЩЕЕ УПЛОТНЕНИЕ, содержащее уплотнительноекольцо, установленное в корпусе вкольцевой камере с возможностьюрадиального перемещения на упругих стержнях, жестко закрепленных одним концом на кольце, торцовый уплотнительный зазор между кольцом и корпусом и радиальный уплотнительный зазор между кольцом иуплотняемым ротором, о т л и ч а .ющ е е с я тем, что, с целью повышения надежности работы, упрощения и сборки, стержни уста- пределами наружного дианительного кольца, а ) стержней соединены один гообразными перемычками, кольцо, которое жестко в корпусе. тивоположном направл1191668 аказ 7140/34 Тираж 897 Подписное Н Филиал ППП "Патент", г,Ужгород, ул, Проектная, 4 Изобретение относится к уплотнительной технике, в частности к щелевым плавающим уплотнениям роторов машин.Цель изобретения - повышение надежности работы, упрощение конструкции и сборки уплотнения за счет исключения возможности раскрытия стыка деталей уплотнения, уменьшения контактных напряжений, исключения ослабления сечения уплотнительного элемента, создания условий оптимального нагружения упругих элеменгов уплотнения и уменьшения количества деталей и мест их соединения.На фиг.1 изображено предлагаемое уплотнение (разрез А-А на фиг.2); на фиг.2 - разрез Б-Б на фиг.1;на фиг.3 - разрез В-В на фиг,2.Уплотнение содержит корпус 1, в кольцевой камере 2 которого с радиальным уплотнительным зазором относительно уплотняемого ротора 3 на упругих стержнях 4 установлено уплот нительное кольцо 5, Стержни установлены за пределами наружного диаметра уплотнительного кольца, при этом их концы 6 жестко закреплены на уплотнительном кольце, а противоположные концы 7 соединены дугообразными перемычками 8, образующимикольцо 9, которое закреплено вкорпусе. Концы 7 стержней смещены 5 вдоль оси ротора относительно концов 6 в направлении, противоположном направлению потока уплотняемойсреды в радиальном уплотнительномзазоре. Между торцами уплотнительного кольца и корпуса образовангарантированный торцовый уплотнительный зазор 10. Уплотнительное кольцо 5, стержни 4 и перемычки 8 выполнены за одно целое.15При действии на уплотнение перепада давления герметизация обеспечивается гарантированными радиальным и торцовым уплотнительными за зорами между уплотнительным кольцом 5, корпусом 1 и ротором 3, приэтом действующее на кольцо осевоеусилие воспринимается работающимина растяжение стержнями 4. При 25 радиальных смещениях ротора 3 кольцо 5 отслеживает эти смещения, приэтом стержни 4 работают на изгиб ивыполняют роль упругой подвески,гасящей колебания уплотнительногокольца.
СмотретьЗаявка
3666945, 29.11.1983
ПРЕДПРИЯТИЕ ПЯ А-3556
ДАВЫДЕНКО АЛЕКСАНДР ГРИГОРЬЕВИЧ
МПК / Метки
МПК: F16J 15/44
Метки: плавающее, уплотнение, щелевое
Опубликовано: 15.11.1985
