F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 922381

Опубликовано: 23.04.1982

Авторы: Гафт, Голубев, Кузнецов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...элементом 5. Относительно корпуса агрегата 6 она герметизирована манжетой 7, обеспечивающей некоторую радиальную подвижность обоймы 4 относительно корпуса агрегата 6. Обойма 4 снабжена направляющей 8, центрируемой по валу 1 (фиг. 1) или по наружной поверхности вращающегося кольца 2 (фиг. 2). На внутренней поверхности направляющей 8 выполнена кольцевая канавка 9, соединенная радиальными отверстиями 10 с перекачиваемой средойНа внутренней поверхности направляющей 8 выполнены винтовые канавки 11 с направлением нарезки, противоположным направлению вращения вала 1.Уплотнение работает следующим образом.3При радиальном биении вала 1 обойма 4 с кольцом набивки 3 за счет направляющей 8 сохраняет постоянное положение относительно вращающегося...

Номер патента: 922382

Опубликовано: 23.04.1982

Авторы: Барсук, Осипов

МПК: F16J 15/40

Метки: вязкой, жидкостью, уплотнения

...В. СиницкаяПодписноеСССРийд. 4/5Проектная, 4 Редактор С. ПатрушеваЗаказ 2543/46ВНИИПИпо д13035, МоФилиал ППП омитета откры кая на то же давление к уплотняющей жидкости в полости 9. Обратный клапан 18 закрывается и жидкость из полости 9, проходя через кольцевой зазор 24, полость 1 О и трубопровод 26, поступает в полость 12 камеры 28 под давлением несколько большим, чем давление со стороны полости 29, при этом поршень 16 перемещается несколько вправо. Жидкость из полости 12 в полость 13 не поступает, что характерно при первом холостом ходе плунжера 23, так как согласно исходному состоянию полость 13 заполнена жидкостью. Объем кольцевой проточки 5 рассчитан так, что за время полного рабочего хода плунжера 22 жидкость из полости 9...

Номер патента: 922383

Опубликовано: 23.04.1982

Авторы: Бережной, Усенко

МПК: F16J 15/44

Метки: вала, уплотнение

...подаче затворной срвысокого давления в зазорперепад дросселируется в не10 сливается в магистраль, д. 4/5роектная, 4 Редактор С. ПатрЗаказ 2543/46ВН ва ииицка Тира ИИПИ Государст по делам нзобр 35, Москва, Ж - 3 ППП Патент,омнтетаоткрыт скан наб д, ул. П 30 Филиалрах 8 и 11 затворная среда, дросселируясь, также сливается в магистраль утечек. В случае перекоса вала 5 уплотнительная втул-. ка 4 устанавливается концентрично ему посредством сферической опорной поверхности промежуточного корпуса 2 тел 7 качения и тел 9 качения. При перемещении вала 5 в радиальном направлении уплотнительная втулка 4 и промежуточный корпус 2 следует за валом по направляющим между телами 3 качения. При вращении вала 5 силой вязкости затворной среды,...

Номер патента: 922384

Опубликовано: 23.04.1982

Авторы: Бережной, Комлык, Марцинковский, Усенко, Федоренко

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...в виде внутренних коническихповерхностей, между которыми помещеныконтактирующие с последними самоустанавливающиеся колодки, причем коэффициентылинейного расширения материалов бандажа,. Синнцк ВНИИПИ Госпо делам113035, Москва Филиал ППП Пат плавающих колец и самоустанавливающихся колодок различны.На чертеже изображено уплотнение вращающегося вала, продольный разрезУплотнение вращающегося вала содержит корпус 1, внутреннее 2 и наружное 3плавающие кольца, установленные на валу4 с уплотнительными зазорами 5, и зафиксированные от окружного проворота штифтом6. Для подвода затворной среды предусмотрена камера 7. Наружное кольцо 3 снабже но самоустанавливающимися колодками 8,заключенными в сепаратор 9. Самоустанавливающиеся колодки 8...

Номер патента: 922385

Опубликовано: 23.04.1982

Авторы: Бережной, Ворона, Марцинковский, Пшик, Сухарев, Усенко

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...достичь различной степени автоматической регулировки зазора. Таким образом, предлагаемая конструкция узла позволяет повысить надежность работы уплотнения.На фиг. 1 изображено уплотнение вращающегося вала, продольный разрез, нафиг. 2 - сечение А - ,А на фиг. 1 по гидростатическим самоустанавливающимся колодкам,Уплотнение вращающегося вала содержит корпус 1, внутреннее 2 и наружное 3плавающие уплотнительные кольца, установленные на валу 4 с уплотнительными зазорами 5, и зафиксированные от окружного проворота штифтом 6, Для подвода затворной среды предусмотрена камера 7. Наружное кольцо 3 снабжено гидростатическими самоустанавливающимися колодками 8,стопоренные фиксаторами 9 от окружного. проворота. Колодки 8 установлены относительно...

Номер патента: 922386

Опубликовано: 23.04.1982

Авторы: Голубев, Ларин, Смирнов

МПК: F16J 15/44

Метки: лабиринтное, уплотнение

...1 и профилированный корпус 2, охватывающий вал 1 и образующий с ним чередующи922386 Формула изобретения еся зоны сужения 3 и расширения 4 потока. Каждая зона расширения 4 образована участками поверхности вала 1, корпуса 2. и внутренней поверхностью кольцевого охватывающего вал 1 ползуна 5, Ползуны 5 размещены в проточках 6 корпуса 2 с возможностью радиального перемещения и герметизированы относительно корпуса уплотнительными элементами 7. На корпусе 2 закреплены вибраторы 8, жестко связанные с ползунами 5.Уплотнение работает следующим обра зом.Поток герметизируемой жидкости, выходя из зоны 3 сужения, расширяется в зоне 4. Ползун 5, перемещаясь в радиальном направлении под воздействием вибратора 8, оказывает дополнительное механическое...

Номер патента: 922387

Опубликовано: 23.04.1982

Авторы: Гордеев, Казаков, Лучин, Муратов, Саранцев, Снопов, Терентьев

МПК: F16J 15/453

Метки: кольцо, плавающее, уплотнения, уплотнительное, щелевого

...в нагруженной зоне несущего слоя- симметричное относительно вертикальной оси кольца. При широких кольцах и больших уплотняемых диаметрах валов микроканавки могут образовывать замкнутые контуры различной формы, например прямоугольной, сообщаемые с уплотняемой полостью одной или несколькими осевыми канавками.Размеры микроканавок (длина, глубина, ширина) выбираются таким образом, чтобы их суммарный объем не приводил при работе плавающего кольца к гидродинамической неустойчивости типа пневмомолот.922387 Формула изобретения Фа l Составитель И. ПащенкоТехред А,Бойкас КоррекгоТираж 981 ПодписноИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская наб., д, 4/5Патент, г. Ужгород, ул. Проектная,едактор С....

Номер патента: 922388

Опубликовано: 23.04.1982

Автор: Семенов

МПК: F16J 15/50

Метки: вращения, передачи

...16 стойки 17основания 18. На оси 16 закреплена коническая шестерня 19.На фиг, 2 показано четыре положенияредуктора.Водило 8 начинает вращение по часовойстрелке и ведет шестерню 5, закрепленную на стержне 3, а также промежуточную шестерню 13.Шестерня 13, обкатываясь по шестерне19, сидящей на оси 16 стойки основания, повернется, например на одну четвертую частьокружности.Поворачиваясь, шестерня 13 повернетшестерню 5 также на одну четвертую частьоборота около ее оси и на одну, четвертуючасть с водилом 8, а с ней вместе и стержень 3.Шестерня 5 и стержень 3, поворачиваясь,сохраняют свое первоначальное положениепо отношению к диафрагме.Работает устройство следующим образом.Водило 8, получив вращение через венец10 от внешнего привода, водит...

Номер патента: 922389

Опубликовано: 23.04.1982

Автор: Молостов

МПК: F16J 15/52

Метки: уплотнение

...вследствие чего гофры сильфонов своими вершинами прижимаются к стенке корпуса 1 и валу 6, обеспечивая герметичность в местах контакта,При работе уплотнения повышение давления технологической среды в герметизируемой полости 7 не может нарушить герметичности данного уплотнения, поскольку при этом усилие прижима гофр сильфона к валу 6 и стенке корпуса 1 также возрастает вследствие дополнительного сжатия сильфонов 2 и 3, происходящего в результате перемещения нижнего торца уплотнителя вверх на соответствующую величину под действи ем этого давления.При смене избыточного давления в аппарате на вакуум под действием давления атмосферы уплотнитель сначала занимает прежнее положение, а затем также сжимается, обеспечивая при этом...

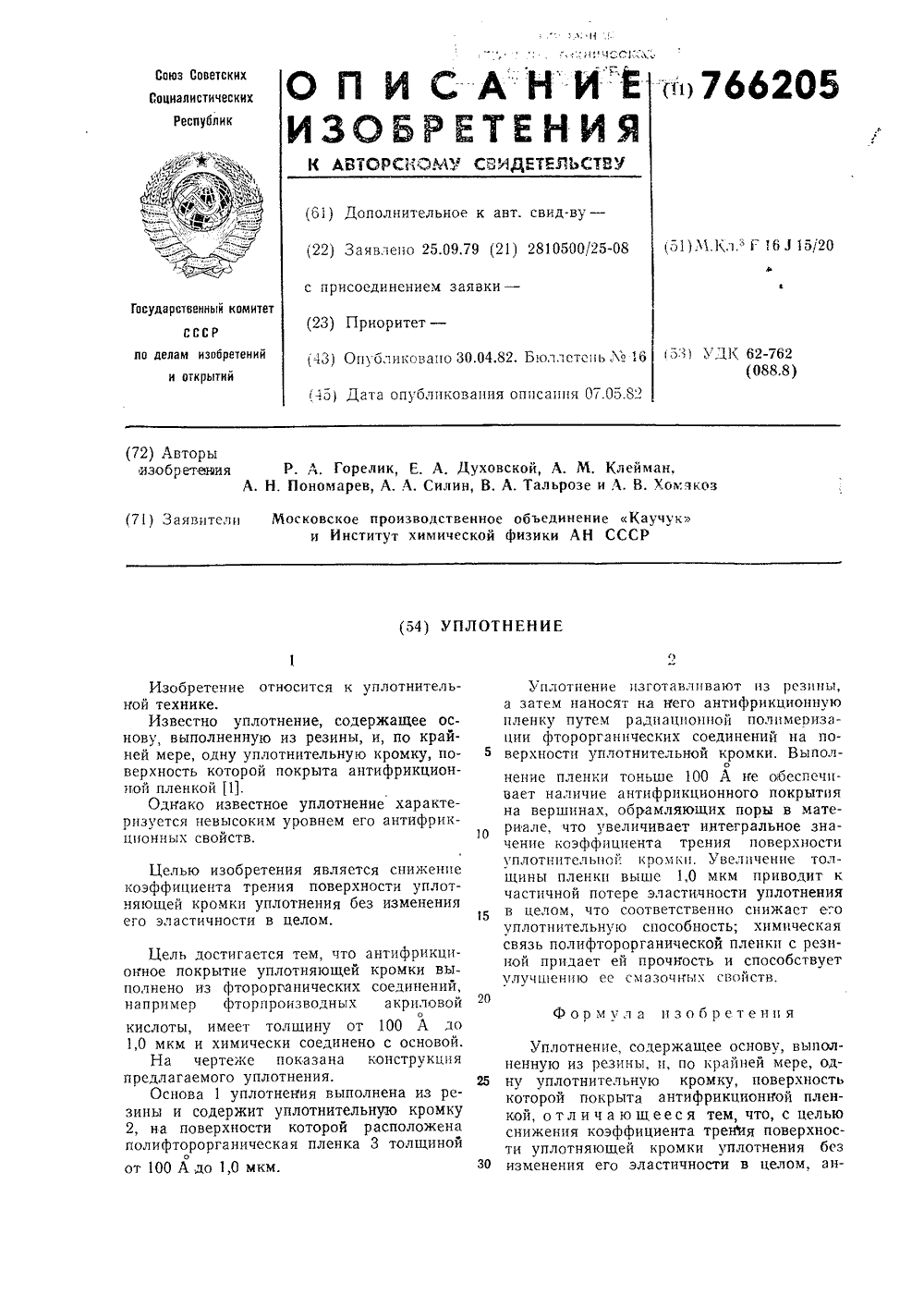

Номер патента: 766205

Опубликовано: 30.04.1982

Авторы: Горелик, Духовской, Клейман, Пономарев, Силин, Тальрозе, Хомяков

МПК: F16J 15/20

Метки: уплотнение

...известноеризустся невысоким уционных свойств. Цель достигается тем, что антифонное покрытие уплотняющей кромполнено из фторорганических соединапример фторпроизводных акркислоты, имеет толщину от 1001,0 мкм и химически соединено с оНа чертеже показана констпредлагаемого уплотнения.Основа 1 уплотнения выполненазины и содержит уплотнительную2, на поверхности которой располполифторорганическая пленка 3 толоот 100 Л до 1,0 мкм. Уплотнение изготавливаюта затем наносят на него антифпленку путем радиационнойции фторорганических соединеверхности уплотнительной кроопение пленки тоньше 100 Л не о(беспечивает наличие антифрикционного покрытия на вершинах, обрамляющих поры в материале, что увеличивает интегральное значение коэффициента трения...

Номер патента: 928119

Опубликовано: 15.05.1982

Автор: Самокаев

МПК: F16J 9/20

Метки: кольцо, разрезное, уплотнительное

...шириныкольца и малая долговечность,Целью изобретения является повышение долговечности за счет получения определенной силы упругости независимо от ширины кольца. Эта цель достигается тем, что канавка выполнена на противоположной от радиального разреза стороне кольца под углом 90 к торцу, при этом впадина канавки выполнена по радиусу.На чертеже представлена схема кольца.Разрезное Кольцо 1 имеет канавку 2 глубиной Ь, расположенную на противоположной от радиального разреза стороне под углом 90 о к торцу. Шириперемычки Ь, определяется расчеина канавки не должна превымм, чтобы не вызвать слишком х протечек рабочей среды. Впаанавки выполнена по радиусу еньшения концентрации напряТакое выполнение кольца позулучшить эксплуатационные...

Номер патента: 928120

Опубликовано: 15.05.1982

Авторы: Бережной, Ворона, Марцинковский, Пшик, Стеценко, Усенко

МПК: F16J 15/447

Метки: вала, вращающегося, сотовое, уплотнение

...зоне разъема, герметично закрепленными с ней и сотовым заполнителем.2. Уплотнение по п.1, о т л и ч аю щ е е с я тем, что, с целью повышения демпфирующей способности уплотнения, размеры ячеек по ходу потока уплотнительной среды выполнены различными. 3 92812Целью изобретения является расширение области применения сотовогоуплотнения,Поставленная цель достигается тем,что обойма выполнена разъемной приЭтом каждая из частей снабжена лабиринтными вставками, установленнымив зоне разъема, герметично закрепленными с ней и сотовым заполнителем,При этом размеры ячеек по ходу по- отока уплотнительной среды выполненыразличными.Выполнение обоймы разъемной иэдвух или нескольких частей позволяетуплотнять участки ротора в межколес- зном пространстве,...

Номер патента: 929932

Опубликовано: 23.05.1982

Авторы: Говардовский, Доценко, Цимбаловь

МПК: F16J 7/00

Метки: силовой, цилиндр

...с поршнем.На фиг. 1 изображен цилиндр, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1.Силовой цилиндр содержит корпус 1 икрышку 2, соединенные с базовой плитой 3 15 с помощью винтов 4, а также полый поршень 5 со штоком, который выполнен из двух частей. Наружная часть 6 соединена с поршнем 5 винтами 7. Внутренняя частьвыполнена в виде полого стакана 8 с программным пазом 9. Стакан 8 подшипниками 10 и 11 качения соответственно соединен с частью 6 штока и поршнем 5. Подшипник0 крепится стопорным кольцом 12 к стакану 8 Внутри стакана расположен и жестко закреплен в корпусе 1 стержень 13 при помо929932 Формула изобретения каз 327 /48 Тираж 981 ПодписноПатент, г. Ужгород, ул. Проектная,"ВИИИПИФилиал П 3щи штифта 14. На стержне 13...

Номер патента: 929933

Опубликовано: 23.05.1982

Авторы: Вороновский, Дижур, Ицкевич, Сухопаров

МПК: F16J 12/00

Метки: автономная, высокого, давления, камера

...плунжера 12, фиксация давления осуществляется гайкой- фиксатором 13, Полость 14 между поршнем с грибковой системой уплотнения и коническим обтюратором заполнена жидкой средой, например смесью пентана 40 О/о и трансформаторного масла 60 О/, от веса смеси. Все детали системы цилиндр - поршень, кроме поршня, подпятника и уплотнений, изготавливаются из стали 45 ХМНФА, термообработанной до твердости 49 ед. Кс, поршень и вкладыш фиксирующего подпятника - из карбида вольфрама ВК - 6 (с твердостью 90 ед. Кс), грибковая система уплотнения - из бериллиевой бронзы БР - Б 2, термообработанной до твердости 38 - 40 К с набором колец из резины и полиуретана, и служит для удержания жидкой, передающей давление среды на первом этапе создания...

Номер патента: 929934

Опубликовано: 23.05.1982

Автор: Рванцев

МПК: F16J 13/02

Метки: горловин, емкостей, затвор

...закреплены запирающие эле929934 20 Формула изобретения зменты 4, на которые в закрытом положении опирается тарельчатый запорный диск 5, закрепленный на цилиндре 6.Тяги 7 шарнирно соединены одним концом с днищем тарельчатого запорного диска по его периферии, а другим - со свободным концом соответствующего запорного элемента, причем шарниры тяг выполнены с гарантированными зазорами, величина которых позволяет автоматически, в пределах зазора между направляющим стаканом 8 крышки и подвижным цилиндром, наиболее точно установить запирающие элементы относительно опорных поверхностей а тарельчатым запорным диском,Затвор работает следующим образом, Когда крышка 1 установлена на упоры 2, цилиндр 6 под действием своего веса перемешается в...

Номер патента: 929935

Опубликовано: 23.05.1982

Авторы: Зверев, Крупин, Мещеряков

МПК: F16J 15/18

Метки: компрессора, сальниковое, уплотнение, фторопласта

...со всех сторон и создает аксиальное напряжение в кольце 5, а также обеспечивает предварительное контактное давление ласта 7 на поверхность плунжера 8, причем возникающие напряжения в кольце 5 находятся в пределе, вызывающем лишь обратимые деформации.У плот нительное кольцо 5 выполняется из фторопластаспособом вытяжки или экструзии в прессформе, например, при температуре наибольшей скорости кристаллизации, которая на несколько градусов ниже температуры плавления кристаллитов. Привыдавливании ласта 6 ввиду его незначительной толщины происходит рекристаллизация, т. е. формирование ориентированных вдоль ласта кристаллитов, и фторопласт, формирующий ласт, приобретает высокую прочность. Прочность ласта при растяжении в направлении...

Номер патента: 929936

Опубликовано: 23.05.1982

Авторы: Бочкова, Земсков, Корниенко, Перевозников, Фишман, Фролова

МПК: F16J 15/34

Метки: аппарата, вала, вертикального, вращающегося, полимеризующихся, сред, уплотнение

...Утечка запирающей жидкости через пары трения отводится по соответствующим штуцерам, причем скребки расположены по касательной к внутреннему диаметру диска, а в отбойнике выполнены отверстия.Такая конструкция позволяет перевести пары уплотняемой среды в новое агрегатное состояние (осадок, пленку и т. д.), а затем очистить их скребками и вернуть обратно в реактор, т. е, не допустить к уплонительным элементам торцового уплотнения, что повышает надежность работы уплотнения.Предлагаемое уплотнение работает следующим образом.Пары уплотняемой среды, поднимаясь из реактора вверх, огибают сплошной конусообразный диск 12 с установленными на нем скребками 13, осаждаются в виде твердого осадка (кристаллического или аморфного) или...

Номер патента: 929937

Опубликовано: 23.05.1982

Авторы: Лекомцев, Лосюков, Чечин

МПК: F16J 15/43

Метки: магнитно-жидкостное, уплотнение

...к торцевым поверхностям магнитногоузла, а также уменьшения потерь на уплотнении между полюсными наконечниками 2и 3 и кольцами 9 и 10 установлены тела качения - шарики 11. Для создания неравномерного магнитного поля (градиентаполя) в зазорах 61 и 62 между кольцамии полюсными наконечниками на последнихвыполнены кольцевые канавки.Для создания неравномерного магнитного поля в зазорах бз и 64 между корпусом 8 и кольцами 9 и 10 аналогичные канавки выполнены на цилиндрической поверхности колец. Неравномерное магнитноеполе в зазорах бз и 64 может быть обеспечено выполнением кольцевых канавок вкорпусе 8 при гладких цилиндрических поверхностях колец 9 и 10.Рабочие зазоры 61, бя, бз и 64 заполнены ферромагнитной жидкостью 12.Уплотнение собирается...

Номер патента: 929938

Опубликовано: 23.05.1982

Авторы: Кринский, Кузнецов, Якунин

МПК: F16J 15/44

Метки: герметизации, подвижного, соединения

...пар, что сопровождается большим выделением тепла. Это2 приводит к ухудшению работы уплотнения.Целью изобретения является обеспечение возможности герметизации стыка двух соосных аксиально подвижных валов. ТИЗАЦИИ ПОДВИЖНОГОНИЯ Устройство содержит втулки 1 и 2, тановленные на вращающихся валах 3 Валы имеют возможность некоторого вого перемещения относительно вту Вал 3 расположен внутри полого вала 4. Втулки насажены на валы с помощью шпонок 5 и уплотнены относительно валов с помощью поршневых колец. Втулки 1 и 2 с элементами 7 и 8 уплотнения жестко связаны между собой в осевом направлении через неподвижную обойму-вкладыш 9, установленную в корпусе 10. Между элементами 7 и 8 уплотнения образован постоянный минимальный зазор а,...

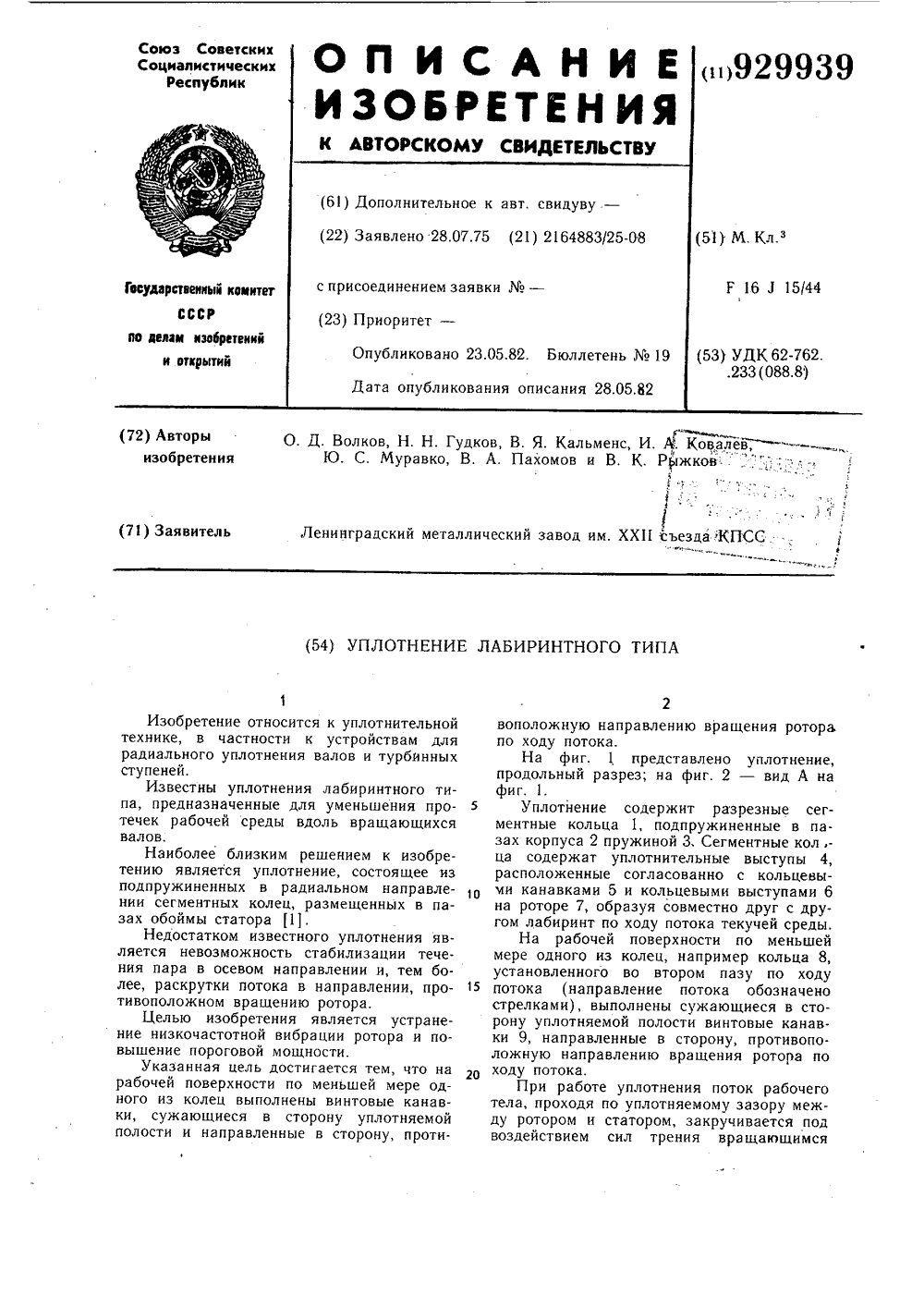

Номер патента: 929939

Опубликовано: 23.05.1982

Авторы: Волков, Гудков, Кальменс, Ковалев, Муравко, Пахомов, Рыжков

МПК: F16J 15/44

Метки: лабиринтного, типа, уплотнение

...к изобретению является уплотнение, состоящее из подпружиненных в радиальном направлении сегментных колец, размещенных в пазах обоймы статора 11,Недостатком известного уплотнения является невозможность стабилизации течения пара в осевом направлении и, тем более, раскрутки потока в направлении, про тивоположном вращению ротора.Целью изобретения является ус анение низкочастотной вибрации ротора повышение пороговой мощности.Указанная цель достигается тем, что на рабочей поверхности по меньшей мере одного из колец выполнены винтовые канавки, сужающиеся в сторону уплотняем ой полости и направленные в сторону, протитр и Изобретение относитс ехнике, в частности к адиального уплотнения тупеней.Известны уплотнения а, предназначенные дл ечек...

Номер патента: 932031

Опубликовано: 30.05.1982

Авторы: Козаревский, Котляров, Поливенок, Хрун

МПК: F16J 1/06

Метки: гидроцилиндр

...3 при помощи упругого;элемента 4. Цилиндр 1 выпол 35нен с размерами, обеспечивающимификсацию поршня 2 при отсутствии давления рабочей среды. Поршень 2 снабжен уплотнительными кольцами 5, ограничивающими полость между поверхностями цилиндра 1 и поршня 2, Эта полость при помощи канала 6 сообщена смагистралью рабочей среды. На внутренней поверхности цилиндра 1 выпол3нены расширяющиеся к торцам цилинд ра 1 осевые каналы 7,.Гидроцилиндр работает следующим образом,При подаче рабочей жидкости под давлением в канал 6 и далее в поло между цилиндром 1 и поршнем 2, огр ниченнуо уплотнительными кольцами за счет упругой деформации цилиндри поршня 2 происходит расфиксаци поршня 2.Подают давление, например. в ист ковую полость цилиндра 1, и поршен 2...

Номер патента: 932032

Опубликовано: 30.05.1982

Авторы: Козаревский, Котляров, Поливенок, Хрун

МПК: F16J 1/06

Метки: гидроцилиндр

...стороны этой полости вследствие воздействия давления рабочей жидкости на внутреннюю поверхность стенокпоршня. Это приводит к трению частипоршня о стенки цилиндра и как следствие к повышенному износу поршня и5цилиндра. Их износ приводит к невозможности фиксации поршня в любом по-ложении, т.е. к уменьшению долговечности,Цель изобретения - повышение дол;10говечности.Поставленная цель достигается тем,что в гидроцилиндре полость стаканазаполнена пористым материалом.На чертеже изображен гидроцилиндр,продольный разрез.Гидроцилиндр содержит цилиндр 1,поршень 2 и шток 3. Поршень 2 связансо штоком 3 при помощи упругого эле 20мента 4. Цилиндр 1 выполнен с разме"рами, обеспечивающими фиксацию поршня2 при отсутствии давления рабочейжидкости....

Номер патента: 932033

Опубликовано: 30.05.1982

Автор: Балашов

МПК: F16J 13/02

Метки: герметизации, откачиваемого, сосуда

...использования устройства16Эта цель достигается тем что тор" цовая часть патрубка выполнена в виде седла клапана, а запорный элемент в виде эластичной шайбы и закреплен на клапане при помощи масляной пленки.1 СНа чертеже схематично изображено устройство.Устройство состоит из корпуса 1, устанавливаемого посредством резьбового соединения на патрубке 2 откачиваемого сосуда 3. Соединение гермеуется уплотнением 4, Корпус имеуцер 5 для соединения с откачим устройством, В цилиндрической са помещен клапан 6, э ферромагнитного матеми отверстиями для свода откачиваемого газа. ри помощи вакуумного мас вается запорный элемент ый в виде склеенных рези ботает следующим об 3 93203 газа из сосуда 3. По окончании откачки, т.е, по достижении требуемого...

Номер патента: 932034

Опубликовано: 30.05.1982

Авторы: Вихарев, Ишков, Соснин, Тихонов

МПК: F16J 13/12

Метки: герметизации, канала

...диаметр которого не меньше диаметра входного от,верстия канала.20 "Указанная цель достигается тем,что в корпусе канала выполнен кольцевов паэ, в котором размещено герметизирующее устройство, прижимноа, ВНИ Тир Фил кольцо выполнено разрезным, а скосна разрезном кольце запирающего элемента выполнен со стороны входногоотверстия канала, причем суммарнаявысота элементов герметизирующегоустройства в нерабочем состоянии больше ширины кольцевого паза на величину расчетной деформации уплотнителя.На фиг.1 изображено в исходном сотоянии устройство; на фиг,2 - то жрабочее состояние.Устройство герметизации каналасостоит из корпуса 1, уплотнителя 2,.края которого отогнуты на нижний торец кольцевого паза 3, выполненногов боковой поверхности...

Номер патента: 932035

Опубликовано: 30.05.1982

Авторы: Гарчунас, Дегтярев, Клименченко, Кротов, Максимов, Малков, Порошин, Сандалов, Соколов

МПК: F16J 15/00

Метки: прокладки

...его схватывания . Скорость протягивания ленты зависит также от прочности применяемого наполнителя, например,при использовании паронита или медиона выше, чем при использовании асбестовой ткани. На фиг.1 представлена схема изготовления прокладки; на фиг,2 - сечение А-А на фиг.1; на фиг,3 - сечениеБ-Б на фиг.1; на фиг.4 - Ч-образноепрофилирование ленты, сечение В-В нафиг.1; на фиг,5 - отгибание краевлопастей ленты, сечение Г-Г на фиг,1;на фиг,б - прокладка, общий вид.Предлагаемый способ может бытьосуществлен на различных устройствах,Технология же изготовления прокладкиостается Одной и той же для разныхустройств и заключается для упругихлент, требующих наличия комплексавсех операций, в следующем,Металлическую ленту 1 протягивают от...

Номер патента: 932036

Опубликовано: 30.05.1982

Авторы: Гойтемиров, Губарев, Доценко, Кутьков, Мамаев

МПК: F16J 15/00

Метки: уплотнения

...уплотнения.П р и м е р 1. 50 г полиэтиленанизкого давления марки 206 перемешивают в течение 10 иин со,100 г маслаИС, Порошок смазочного графитаГС-Г (20 г) переиешивают в течение10 мин с 40 г глицерина технического,Полученные составы перемешивают20 мин, Образец из полиуретана поме. щают в полученный раствор, предварительно нагретый в вакууме (10 10мм рт.ст.) до 120 оС, и выдерживают в нем в течение 1 О ч. Затемраствор охлаждают до студнеобразногосостояния, из него извлекается образец и протирается ветошью,Результаты испытания образцов(трение по стали 45) обработанных попредлагаемому и известному способам инеобработанных приведены в таблице. р 2. 40 г ПЭНД перем ние 15 мин с 40 г вер 40 г графита переме 40 г глицерина и пол036, 4 ....

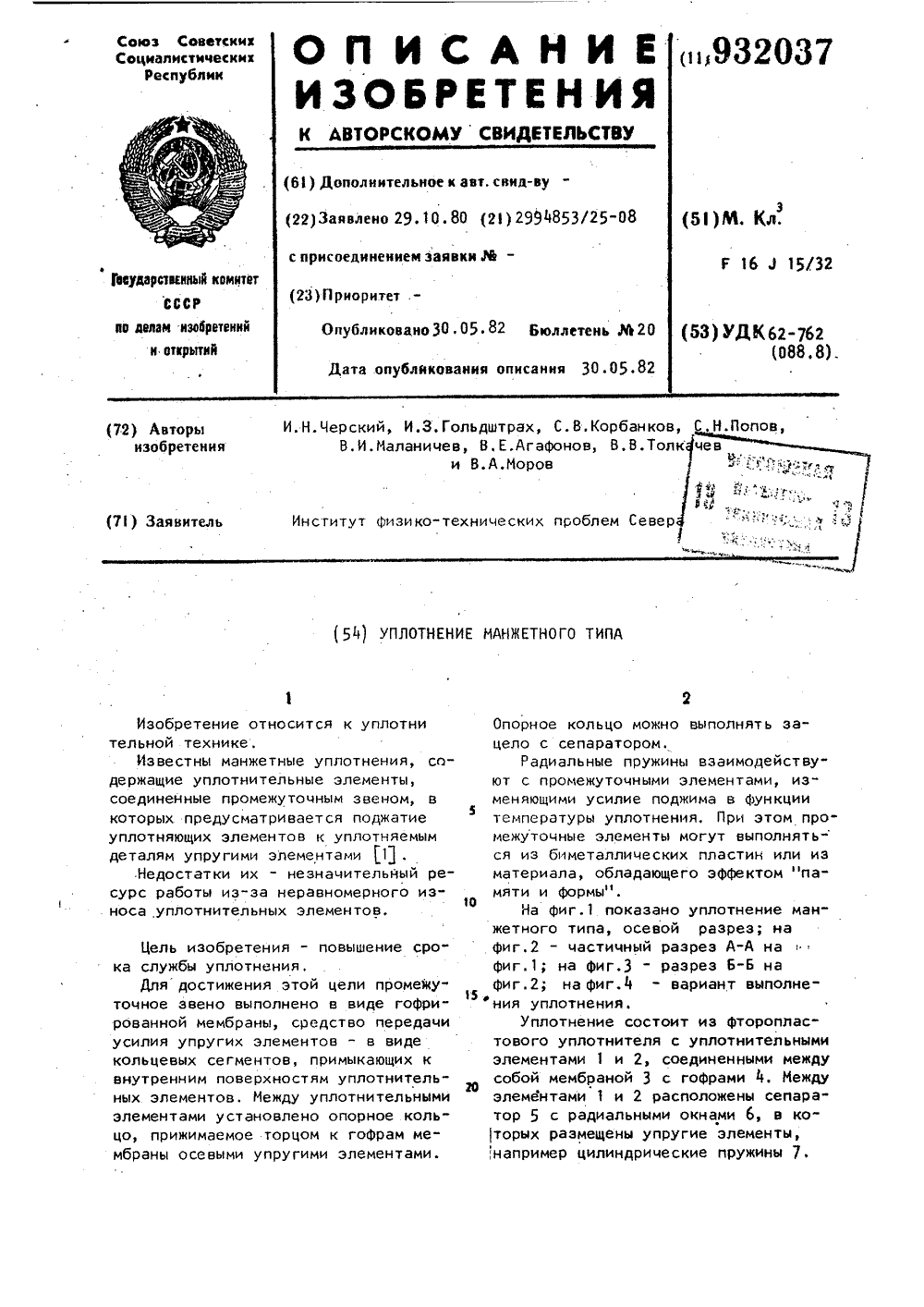

Номер патента: 932037

Опубликовано: 30.05.1982

Авторы: Агафонов, Гольдштрах, Корбанков, Маланичев, Моров, Попов, Толкачев, Черский

МПК: F16J 15/32

Метки: манжетного, типа, уплотнение

...1 и 2 компенсация этого износа обеспечивается радиальной податливостью уплотнительных элементов засчет распрямления гофров 4 мембраны3. Этому способствуют также осевые40пружины 10, создающие распрямляющееусилие, передаваемое и; гофры 4 мембраны 3 через опорное кол.,цо 11 илисепаратор 5. За счет податливости уплотнительных элементов 1 и 2, соединенных мембраной 3 с гофрами 4, обес-печивается компенсация радиальных биений вала 14, а также погрешностиустановки вала, 14 в корпусе 13.Регулирование усилий пружин 7 приизменении температуры осуществляетсяследующим образом. Биметаллическиепластины 12 устанавливаются такимобразом, что при увеличении температуры пластины 12 принимают форму,приближающуюся к форме кольцевых внеш них сегментов 8...

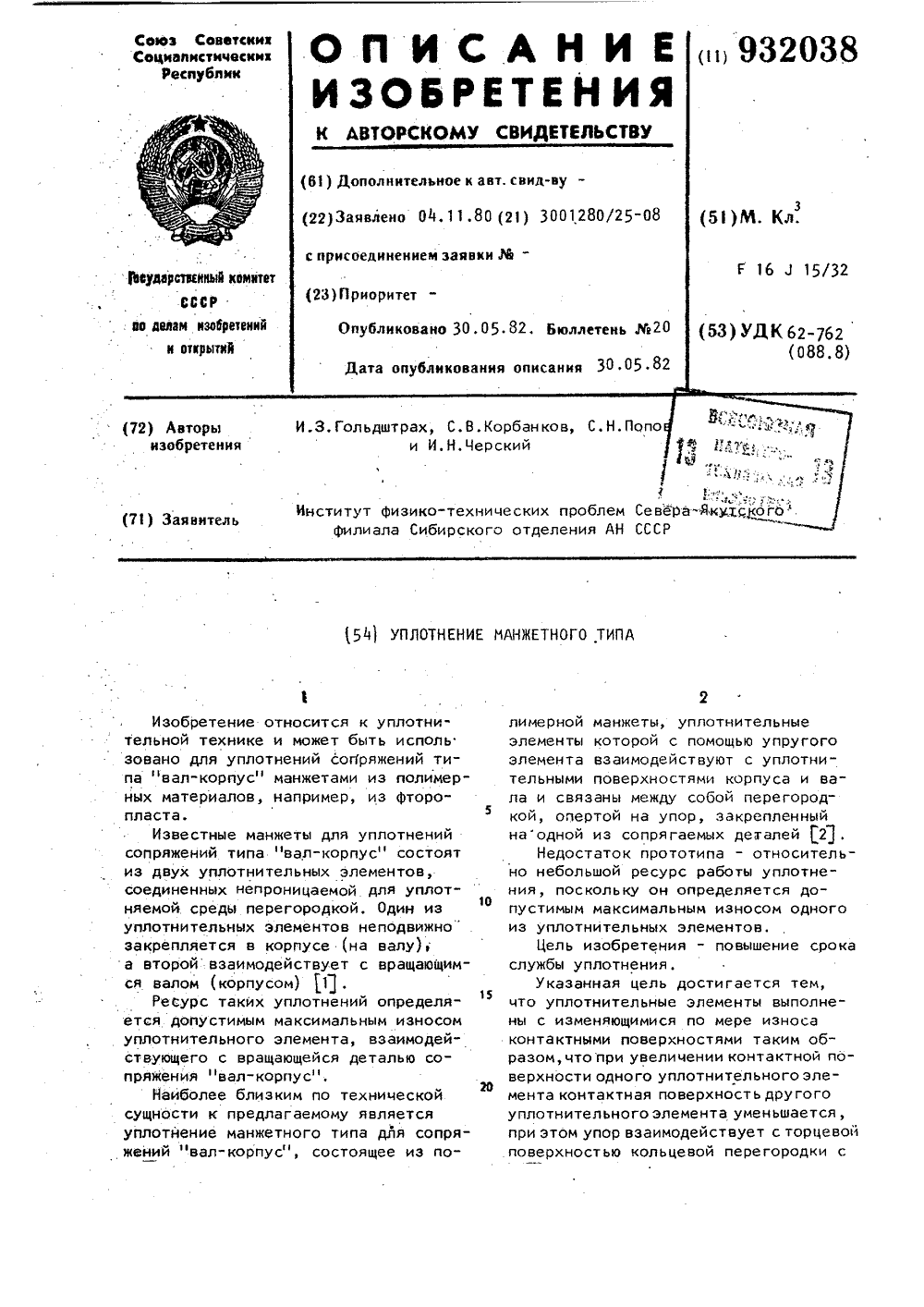

Номер патента: 932038

Опубликовано: 30.05.1982

Авторы: Гольдштрах, Корбанков, Попов, Черский

МПК: F16J 15/32

Метки: манжетного, типа, уплотнение

...элементы2 и 3, которые с помощью упругих элементов 4 взаимодействуют с уплотняемыми поверхностями вала 5 и корпуса 6.Уплотнительные элементы 2 и 3 связаны 2 вмежду собой кольцевой перегородкбй 71внешняя торцевая поверхность которойконтактирует с упором 8 с возможностьюих относительного перемещения, обеспечиваемого наличием упорного подшипника 9 качения или покрытия 10 изсамосмазывающегося материала, например Фторопласта.Уплотнение работает следующим образом.зоГерметичностьуплотнительного узлаобеспечивается поджатием уплотнительных элементов 2 и 3 с помощью упругихэлементов ч к уплотняемым поверхностям вращающегося вала 5 и корпуса 6.Номинальные площади контакта уплотни 35тельных элементов, усилия упругихэлементов ч подбираются,с...

Номер патента: 932039

Опубликовано: 30.05.1982

Автор: Громыхалов

МПК: F16J 15/32

Метки: манжета, уплотнительная

...от кромок паза 3 стерилизационной камеры и между ними,образуется зазор О , величина которого эависит от. точности изготовления двери и камеры. Уплотнительная манжета2 имеет форму многоугольника с незамкнутой внутренней полостью и состоитиэ опорной части о и рабочей дсостоящей из внутренней и наружнойстенок, причем внутренняя стенкатоньше наружной (Ь 1 сЬ. Внутренняяи наружная стенки рабочей части дуплотнительной манжеты 2 загнутывнутрь и образуют уплотнительные губы Ф,Опорная часть с уплотнительной манжеты 2 имеет ширину Ь меньшую илиравную минимальной ширине Ьп паза 3и высоту И большую или равную максимальному зазору а между дверью 1 истерилизационной камерой. Первое необходимо для того, чтобы уплотнительная манжета 2 могла...

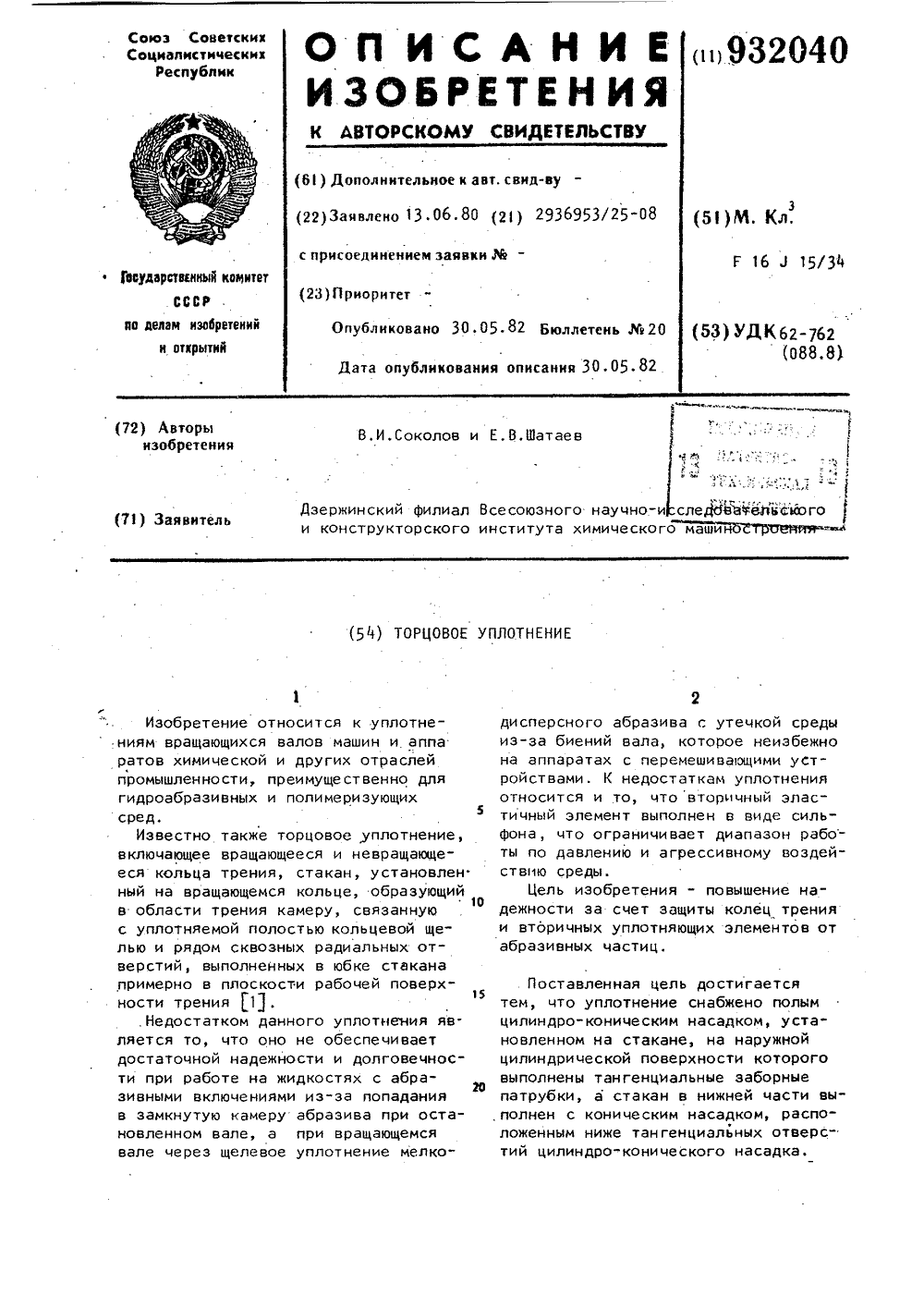

Номер патента: 932040

Опубликовано: 30.05.1982

Авторы: Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вго кольца 1, поджимаемого пружинами 2 к вращающемуся кольцу 3, установленного через вторичное уплотнение(резиновое кольцо) ч в металлическуюобойму 5 Герметизация неподвижного 1кольца 1 трения по корпусу аппарата6 осуществляется резиновым кольцом 7.На вращающейся металлической обойме5 при помощи крепежных деталей 8 установлен стакан 9., соединенный с 2 овнутренним коническим насадком 10.Крепежные детали 8 разделяют кольцевую щель на каналы 11.К стакану 9 при помощи герметичной крышки 12 крепится цилиндрокони- дческий насадок, состоящий из цилиндрической части 13 и конической части14. Заборные лопасти 15 закреплены нанаружной цилиндрической части 13 иу основания имеют отверстия 16. В зонижней части конического насадка имеется осевое...
