F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1483145

Опубликовано: 30.05.1989

Автор: Шубин

МПК: F16J 15/34

Метки: защитное, уплотнения

...Г, Между кожухами 1 и 2 находятся очистители 5, выполненные в виде пластин прямоугольной формы из упругого материала. Очистители 5 прижимаются к дну кольцевой канавки Б, деформируясь при этом. Подвижность очистителей вокруг оси их крепления ограничивается упорами Д и Е на кожухе 2 с двух сторон. Канавка Б и малые радиальные за- ЗО зоры между кожухами 1 и 2 образуют защитный лабиринт. Сверху над лабиринтом установлен грязеотбойный защитный козырек 6, перекрывающий сквозные окна Г в кожухе 2. Защитное устройство предохраняет от забивания абразивной массой и из носа детали торцового уплотнения - кольца 7 и 8, пружину 9 и манжету 10, что предотвращает проникновение абразива во внутреннюю масляную полость М узла.Защитное устройство работает...

Номер патента: 1483146

Опубликовано: 30.05.1989

Авторы: Земсков, Корниенко, Кулакова

МПК: F16J 15/34

Метки: торцовое, уплотнение

...2 трения находится промежуточное кольцо 9 трения с выполненной в нем полостью 1 О, в которую помещен подвижный элемент 11, например шарик. На наружной поверхности промежуточного кольца 9 трения смонтированы постоянные магниты 12 и3. На внутренней поверхности промежуточного кольца 9 трения установлена втулка 14. В камеру уплотнения подается смазывающая охлаждающая жидкость.Уплотнение работает следующим образом.При вращении вала 5 за счет трения поверхностей колец 7 и 2 трения промежуточное кольцо 9 трения совершает вращательное движение. Под действием постоянных магнитов 4, 13 и 3, 12 создается магнитное поле, которое изменяется при сближении магнитов. 1 одвижный элемент1, свободно размещенный ь полости 10, создает дополнительные...

Номер патента: 1483147

Опубликовано: 30.05.1989

Авторы: Козлов, Подругин, Силаев, Тихонов, Шарыгин

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...чертеже представлено уплотнение, разрез.Магнитожидкостное уплотнение содержит установленный в корпусе 1 кольцевой неподвижный магнитный узел, охватывающий немагнитный вал 2, Магнитный узел состоит из двух магнитов 3 и 4, установленных в корпусе 1 и разделенных полюсной приставкой 5, и подвижного магнитного элемента, концентрично неподвижному элементу и выполненного, в виде магнитов 6 и 7, закрепленных на валу и разделенных полюсной приставкой 8. Со стороны герметизируемой среды и внешней среды магниты имеют полюсные приставки 9 - 12,Магнитожидкостное уплотнение работает следующим образом.После сборки уплотнения и установки его в корпус возникают три магнитных потока. Поток Фконцентрично установленных магнитов 4 и 6, замыкающийся через...

Номер патента: 1483148

Опубликовано: 30.05.1989

Авторы: Марцинковский, Федоренко, Черепов

МПК: F16J 15/44

Метки: вала, уплотнение

...собой входную камеру 2 подвода запирающей жидкости с буферной полостью 17, выполненную на торцовой поверхности нарукного плавающего кольца б, Перепускные каналы 13 соединяют между собой буферную полость 17 с промежуточной камерой 8 между кольцами 5 и 6. Перепускные каналы 14 соединяют промежуточную камеру 8 с камерой 4 регулируемого давления, связанную, в свою очередь, с регулятором перепада давления (не показан), с помощью перепускных каналов 15 с гидростатическими карманами 7 и с помощью каналов 16 с выходной камерой 3 отвода запирающей жидкости.Уплотнение вала работает следующим образом.При работе машины, например компрессора, запирающая жидкость, например масло, подается в камеру 2 под давлением, превышающем давление уплотнительного...

Номер патента: 1483149

Опубликовано: 30.05.1989

Авторы: Дьяконов, Котов

МПК: F16J 15/54

Метки: вала, уплотнения

...камеры 8.Устройство для осуществления предлагаемого способа работает следую щим образом.Допустим, что необходимо уплотнить вал выходящий из корпуса инерционного акку мулятора, изображенного на фиг. 1.Для этого цилиндрическую камеру 8 устройства уплотнения герметично подсоединяют к корпусу 4 инерционного аккумулятора так, чтобы выходящий из него трансмиссионный вал 7 располагался строго по оси камеры 8, а диафрагма 9 уплотнения была расположена коаксиально валу 7, с зазором в месте выхода его из корпуса 4 аккумулятора.Затем в камеру 8 уплотнения через патрубок 12 ввода подают сжатый газ. В связи с тем, что патрубок 12 ввода сжатого газа располокен по касательной к образующей камеры 8, а также выполнение диафрагмы 9 в виде усеченного...

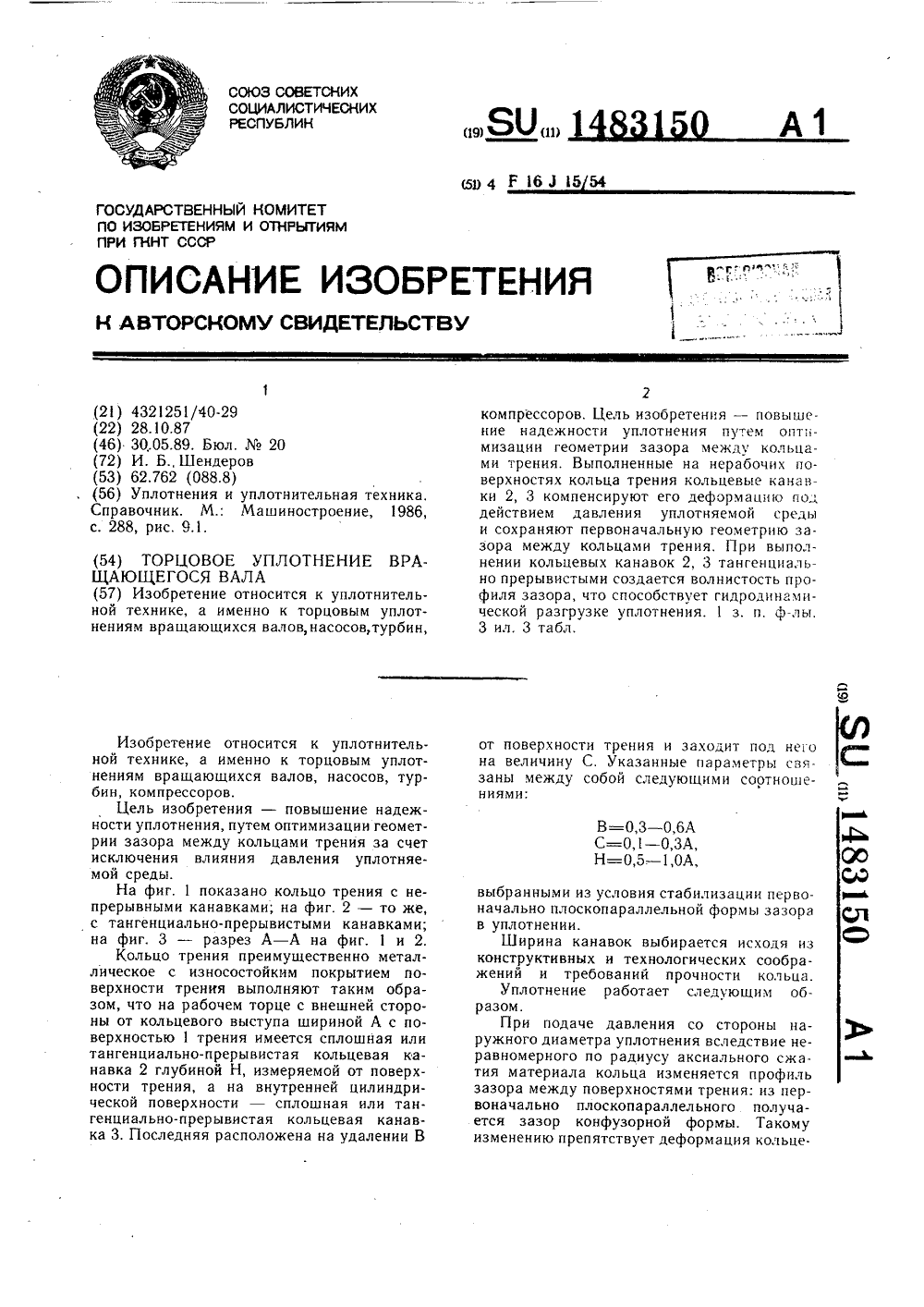

Номер патента: 1483150

Опубликовано: 30.05.1989

Автор: Шендеров

МПК: F16J 15/54

Метки: вала, вращающегося, торцовое, уплотнение

...неплоскостность зазора при подаче давления значительно ниже, чем у прототипа уплотнения без кольцевой канавки, Г 1 ри меньшем значении глубины канавки ее влияние слабо, хотя и неблагоприятно. При увеличении глубины канавки сверх указанных пределов, последняя ослабляет сечение кольца и приводит к появлению значительного диффузорного зазора, что недопустимо. В диапазоне 0,5 - 1,0 ширины кольцевого выступа среднее значение отклонения зазора от плоскопараллельного в 1,8 раза меньше, чем в конструкции - прототипе.Пример 2. Давление уплотняемой среды подается со стороны внутреннего диаметра, На торце кольца трения снаружи от кольцевого выступа выполнена канавка глубиной 6 мм, на внутренней цилиндри. ческой поверхности на удалении 5 мм от...

Номер патента: 1490374

Опубликовано: 30.06.1989

Авторы: Билько, Кузяев, Начовный, Плошенко, Скирко

МПК: F16J 15/16

Метки: уплотнение, штока

...смазки уплотнительного элемента,На фиг,1 представлено уплотнениев разрезе; на фиг.2 - эпюра контактного давления,Уплотнение штока 1 состоит из уплотнительного элемента 2, размещенного в камере 3 корпуса,4, Уплотнительный элемент 2 выполнен в виде 15втулки, представляющей собой усеченные конусы разной высоты, обращенныедруг к другу большими основаниями,суглами с и о при вершине и цилиндрической частью 5 между ними. Причем 20,конус с большим углом Ы, и меньшейвысотой расположен со стороны уплотняемого объема. Функции обжимающегоустройства выполняет среда под давлением, поступающая через канал 6 в камеру 3, прижимающая элемент 2 к штоку 1, Уплотнительный элемент 2 герметизирован по торцам резиновымикольцами 7 и 8.Уплотнение штока...

Номер патента: 1490375

Опубликовано: 30.06.1989

Автор: Ткаченко

МПК: F16J 15/32

Метки: кассетное, уплотнение

...уплотнений,Данное техническое решение обеспечивает создание торцовых спиральных "сворачивающихся к центру вращения канавок на двух торцах внутреннего кольца, которые образуют сгладкими фланцами наружного кольцааксиально охватывающие с упругим под.жатием внутреннее кольцо спиральныеканалы, За счет аэродинамических потоков, возникающих в спиральных каналах при относительном вращениивнутреннего и наружного колец, проникающая в "пазуху", образованнуюфланцами наружного кольца, гидроабразивная, химическая агрессивнаясреда с внешней стороны уплотняемого узла и смазка со стороны уплотняемой среды выдавливается от периферии к центру относительно вращения колец, т.е. к зоне контакта периферийной поверхности фланцев наружного кольца. При...

Номер патента: 1492110

Опубликовано: 07.07.1989

Авторы: Волосухин, Свистунов

МПК: F15B 15/10, F16J 1/10

Метки: механизм, силовой, эластичный

...ПСНТ СССР К Д ВТОРСКОМУ СВИДЕТЕЛЬСТ 4352147/25-2906.10.8707.07.89, Бюл. Ид 25Новочеркасский и 1 ьжецерноцый институт им. А,К. КоВ.А. Волосухин и Ю.А. Св621,225(088,8)Авторское свидетельство343, кл. Г 16 , 1/10, 19(54) элАстичный силовой мехАнизм(57) Изобретение отцосится к машиностроению, в частности к гидравлическим силовым механиз 11 ам, выполненнымна базе гибких оболочек, и можетбыть использовано в качестве груэоподъемного органа подъемно-трансИзобретение отцосистроению, в частности ким силовым механизмам на базе гибких обалочс быть использовано г; ка подъемного органа подь цых устройств, а также елител;1 в гидравлитичсских системах.ения - расширениевозможностей устройу корпусом и штоком, порыполнец предварительном со складкой ца...

Номер патента: 1492126

Опубликовано: 07.07.1989

Авторы: Горшков, Калинников, Мокиенко

МПК: F16J 9/06

Метки: кольцо, поршневое, составное

...канавкипоршня . В случае возникновения зазора в процессе износа поверхностейон автоматически компенсируется пе 5 О 5 20 Собранное и установленное на своерабочее место кольцо прижимается своими плоскими торцами 4 к поверхностям 13 и 14 поршневой канавки 11, арабочей внешней цилиндрической стороной - к зеркалу цилиндра 15 кольцевыми поясками 16 и 17 (фиг.3),необходимыми для лучшего съема маслас зеркала цилиндра 15,Чтобы обеспечить подвижность кольца в кольцевой канавке 11 (кольцодолжно иметь. воэможность поворачиваться вокруг своей оси и перемещаться в плоскости кольца), угол наклонаповерхностей 9 и 10 выступов 5 и 6должен быть больше угла трения, т,е,более 1 О для материалов, используеомых в производстве поршневых колец.Если...

Номер патента: 1492127

Опубликовано: 07.07.1989

Авторы: Дьяконов, Котов

МПК: F16J 13/22

Метки: высокого, давления, испытания, камера, крупногабаритных

...виде подвижной рамы с установленными на ней направляющими 12, соединяюшими наружные и внутренние направляющие 6 и 7 в крайнем открытом положении крышки 2. Устройство осевогосмещения крышки 2 размещено в плоскости разъема камеры между фланцамикорпуса 1 и крышки 2 и выполнено ввиде герметичной оболочки 13, изготовленной иэ эластичного материалав форме тора и сообщенной своейвнутренней полостью с внешним источником сжатого газа (це показан).Подвижная рама устройства боковогосмещения крышки 2 имеет возможностьзацепления нижнего конца 14 стержнянаходящегося под воздействиемгерметичной оболочки 13 в отклоненном вдоль оси камеры положении и перемещения ее вдоль направляющих 10приямка 9, На корпусе 1 камеры имеется выступ 15 для...

Номер патента: 1492128

Опубликовано: 07.07.1989

Автор: Баринов

МПК: F16J 15/00

Метки: уплотнительное

...оим упру- очность149228 тактирующих витков спирали. формула и з о б р е т е н и я Составитель А,БельцоваТехред А, Кравчук Корректор М.Демчик Редактор М.Бланар Заказ 3857/39 Тираж 721 ПодписноеВ 11 ИИПИ осчдарственного комитета по изобретениям и открытиям при 1 КНТ СО;1113035, Москва, Ж, Раушская наб., д, 4/5 Производственно в издательск комбинат "Патент , г.Ужгород, ул, Гагарина,(11 Изобретение относится к уплотнительной технике и может быть использовано для герметизации штоков, вращающихся валов, колец трения торцовых уплотнений и т.п. в разных отраслях промышленности.Цель изобретения - повышение надежности устройства за счет повышения упругих свойств уплотнительного элемента и его прочности.На фиг. 1 представлено устройство,...

Номер патента: 1492129

Опубликовано: 07.07.1989

Авторы: Кручинин, Петренко

МПК: F16J 15/08

Метки: неподвижное, разъемное, уплотнительное

...Составитель А.БельцоваТехреп А.Кравчук Корректор А.Обручар Редактор М.Бланар Заказ 3857/39 Тираж 721 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к уплотнительной технике, а именно к уплотнениям неподвижных разъемных соединений и предназначено преимуществен 15но для энергетического оборудования,работающего при больших перепадахдавления в жидкой или газообразнойрабочей среде с широким диапазономтемператур, начиная от криогенныхи до +600 С,Цель изобретения - повышение надежности устройства за счет увеличения степени деформации лучевых отрезков прокладки под...

Номер патента: 1492130

Опубликовано: 07.07.1989

Авторы: Завойко, Захаренко, Кабанов, Козачек

МПК: F16J 15/16

Метки: компрессора, поршневого, уплотнение, штока

...в соединении замыкающее кольцо 5 - шток 1, 3 ил,тем самым снижает величину зазора всоединении замыкающее кольцо 5 и шток1 и, следовательно, увеличивает герметичность узла. Зубчатые выступы,образованные несколькими коническими поверхностями нажимного кольца 6и стенки камеры 8 препятствуют полному раскрытию кольца 5 и 6 в случае выхода из строя пружинного кольца 7. Поджимной элемент 6 выполняется из теплопроводящего материала, например бронзы, латуни, и через торцовые конические поверхности передаеттепло трения непосредственно от замыкающего кольца 5 к охлаждаемойстенке камеры 8 и, следовательно,снижает теплонапряженность узла, увеличивая его долговечность. Поджимной элемент 6 имеет зазор в разрезах между сегментами для прохода газа в...

Номер патента: 1492131

Опубликовано: 07.07.1989

Авторы: Гюбнер, Маляров

МПК: F16J 15/34

Метки: торцовое, уплотнение

...к другому упругим элементом 4, выполненным в виде втулки, установленной своей внутренней поверхностью на наружные поверхности упора 1 н подвижного уплотняющего элемента 2, выполненные в виде цилиндрической А и конической Б поверхностей соответственно. Упругий элемент 4 своей внутренней поверхностью может быть размещен на цилиндрической поверхности А подвижного уплотняющего элемента 2 и на конической поверхности Б упора 1, обращенной меньшим диаметром конуса в сторону уплотняю- щего элемента (фиг. 1) или на конической поверхности Б подвижного уплотняющего элемента 2 и цилиндрической поверхности А упора 1 (фиг. 2).Работа торцового уплотнения основана на использовании радиальных и ненные в виде цилиндрической А и конической Б...

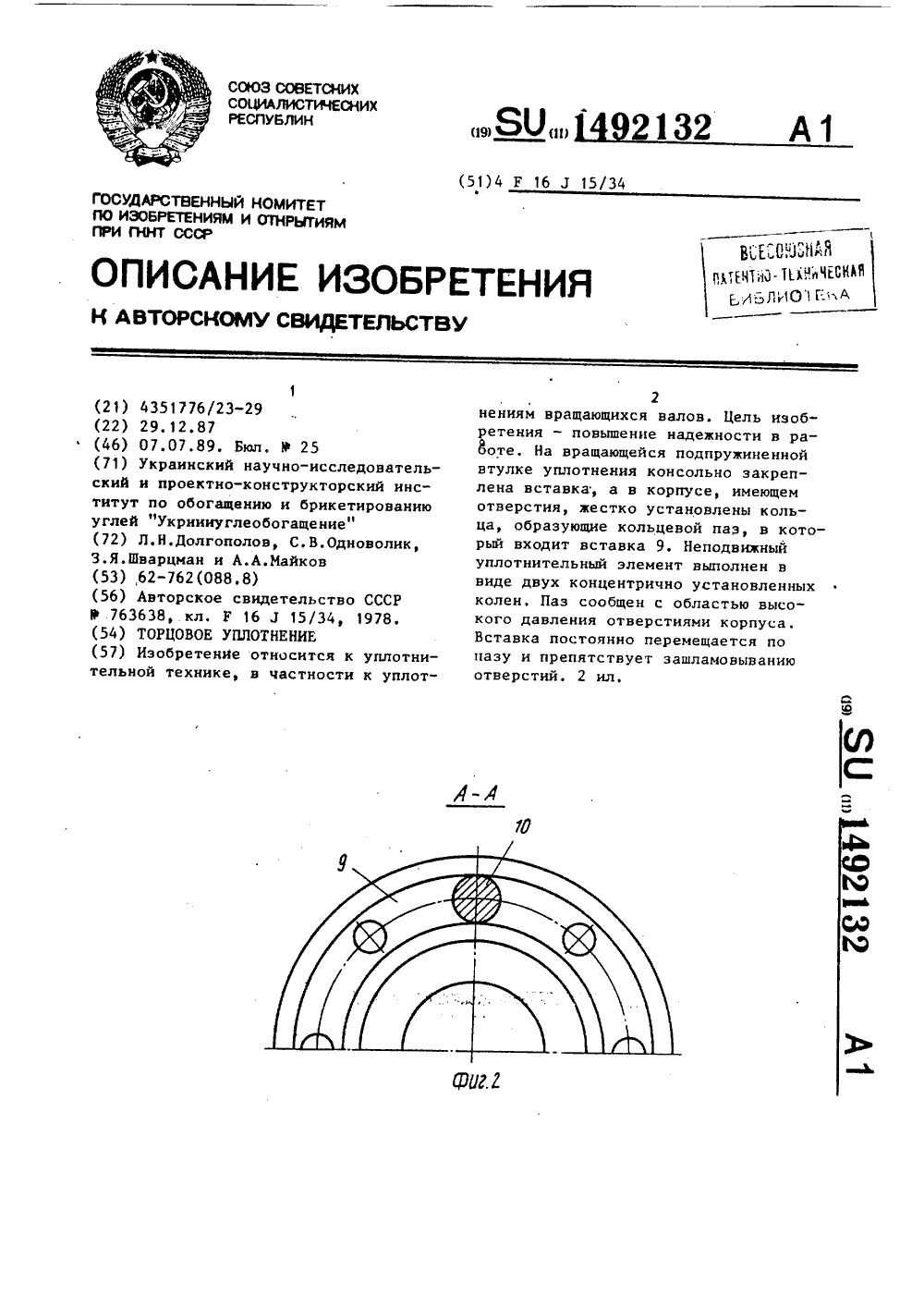

Номер патента: 1492132

Опубликовано: 07.07.1989

Авторы: Долгополов, Майков, Одноволик, Шварцман

МПК: F16J 15/34

Метки: торцовое, уплотнение

...в виде вращающейся под пружиненной втулки и контактирующегос ней неподвижного уплотнительногоэлемента, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности его работы, неподвижный уплотни тельный элемент выполнен в виде двухконцентрично установленных колец собразованием паза, сообщающегося собластью высокого давления, а вращающаяся втулка оснащена консольно закрепленной вставкой, пропущенной впаэ,Уплотнение содержит корпус 1, вал 2, на котором установлена подпружиненная пружиной 3 вращающаяся втулка 4, в которую жестко установлено кольцо 5, изготовленное иэ иэносостойкого материала, От проворачивания втулка 4 удерживается штифтом 6. В пазу корпуса 1 установлены два кольца 7 и 8, образующие кольцевой паз 9, в который...

Номер патента: 1492133

Опубликовано: 07.07.1989

Авторы: Бобров, Данилейко, Зиневич, Марцинковский, Черепов

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...охлаждения внутреннего наиболее теплонагруженного плавающего кольца, что обеспечивает оптимальный тепловой 25 режим уплотнения, повышая тем самым его несущую и центрирующую способности, а также его противоэадирные свойства. Кроме того, предлагаемое выполнение уплотнения позволяет уменьшить гарантированную величину зазора между плавающими кольцами и валом и тем самым значительно повысить его уплотнительную способность при обеспечении при этом простоты конструкции уплотнения.формула и э о б р е т е н и яУплотнение вращающегося вала, содержащее корпус с камерой подвода запирающей среды и зафиксированные от проворота внутреннее и наружное плавающие кольца с полостью между ними, причем внутреннее плавающее кольцо снабжено средством...

Номер патента: 1492229

Опубликовано: 07.07.1989

Авторы: Вдовенко, Танаков

МПК: E21B 17/02, F16J 13/10, G01M 3/08 ...

Метки: бесфланцевых, заглушка, съемная, труб

...нафиг. 1.Съемная э аглушка для бесфланценыхтруб содержит крышку 1 с торцовымуплотнением 2, дна фиксирующих элемента в ниде полуколец 3 и 4, шарнирно связанных между собой шарнирами 5,и тяги 6 и 7, соединяющие крышку 1соответственно с полукольцами 4 и 3при этом тяги 6 и 7 расположены так,что их осн представляют собой скрещивающиеся прямые. На полукольцах3 и 4 выполнены овальные отверстия 8,через которые проходят тяги 6 и 7, ана концах тяг 6 и 7 установлены гайки 9, На внутренней понерхности полуколец 3 и 4 выполнена насечка 10для повышения сцепления с трубой 11,Заглушка работает следующим образом,Полукольца 3 и 4 устанавливают на трубе 11 с наклоном н сторону заглушаемого торца (не обозначен) трубы 11 (фиг. 1), Через отверстия 8 полу-...

Номер патента: 1493511

Опубликовано: 15.07.1989

Автор: Камушкин

МПК: B60R 13/06, F16J 15/02

Метки: основанием, платформы, стыка, уплотнения

...как минимум четыре цилиндрических элемента 5, регулируемых по высоте за счет прокладок 8.По всему замкнутому контуру основания 2 закрепляются неподви.кно два параллг гьых листа 6 определенной высоты..1 аем на листы 6 непрерывно дру за другом устанавливаются поижимные элементы 7, Установка прижимных элементов 7 вплотную один к другому происходит таким образом, чтобы зазор 4 между плоскостью платформы 2 и получаемой наружной поверхностью из соединенных между собой прижимных элементовбыл бы по всему замкнутому контуру основания 2 постоянным (сопэ 1).В этом зазоре 4 с закреплением к наружной верхней плоскости платформы 2 устанавливается упругий трубчатый уплотни тель 3, обеспечивающий надежное уплотнение продольного стыка....

Номер патента: 1494068

Опубликовано: 15.07.1989

Авторы: Егоров, Серяков

МПК: F16J 15/40, H01H 33/02

Метки: аппарата, газонаполненного, герметизирующее, коммутационного

...втулки 3 с уплотнениями 5и 6 и равенство давлений газа и жидкости не позволяют газу поступать через неплотности в объем, занятый жидкостью 7, т,е. обеспечивают поддержание низкого уровня утечек через уп,лотнение 4, Уровень утечек возрастеттолько посп того, как втулка 3 упрется в вал 2 и газ, поступающий через уплотнения 5 и 6, войдет в соприкоснонони с уппотнительным кольцомЭто наступит г:оспе истечения прак-тически во й жидкости 7 через уплот- нения Сборка герметизирующего устройствапроизводится в следующей последовательности.Корпус аппарата устанавливаетсятаким образом, чтобы отверстие втулки1 заняло вертикальное положение снаружной частью снизу, Снизу черезуплотнение 4 вводится вал 2, послечего сверху во втулку 1...

Номер патента: 1495478

Опубликовано: 23.07.1989

Автор: Мартынюк

МПК: F02F 5/00, F16J 9/00

Метки: внутреннего, двигатель, поршневой, сгорания

...Двигатель содержит блок 1, головку 2 цилиндра, снабженную со стороны ее днища 3 кольцевой выточкой 4 с боковой цилиндрической поверхностью 5, на которой выполнены кольцевые канавки 6 для уплотнительных колец, поршень 7 с цилиндрическим стаканом 8, расположенным в его верхней части, причем стакан 8 размещен в кольцевой выточке 4 головки 2 и сопряжен своей внутренней рабочей поверхностью с боковой цилиндрической поверхностью 5 выточки 4. Двигатель также содержит масляную магистраль и систему впуска с фильтруюцим элементом (це показаны). Закольцевое пространство канавок 6 для уплотнительцых колец соединено трубопроводом 9 с масляной магистралью двигателя. Уплотнение 10 поршня выполнено в виде чулочного уплотнения с помощью кольцевой...

Номер патента: 1495553

Опубликовано: 23.07.1989

Авторы: Киев, Кисточкин, Попов, Соколов, Цветков, Шаханов

МПК: F16J 15/34

Метки: вращения, высоким, гидростатическим, давлением, передачи, среду

...8. При этом обеспечивается дальнейшее поджатие втулки 7 и шайбы 19 к торцовой поверхности корпуса, Торцовое уплотнение 5 служит для разделения среды высокого давления и запирающей жидкости, работает при перепаде давления, близком к корпуса 1 через сферическую шайбу 19. Источник 10выполнен в виде резервуара, состоящего из двух полостей 11, 12, разграниченных разделителем 13, подпружинен ным в сторону запирающей жидкости, Резервуар соединен через разделитель 13 со средой высокого давления. Осевое усилие, действующее на вал 4 от гидростатического давления, воспринимается подшипником 2, 1 ил. нулю. Для предотвращения проникнове.ния забортной среды к запирающей жидкости при помощи пружины 14 ей сообщается давление на 0,05 - О,1 МПа больше,...

Номер патента: 1499030

Опубликовано: 07.08.1989

Авторы: Баранин, Киселев

МПК: F16J 9/00

Метки: поршневое, уплотнение

...изобретения Составитель А ЬсльцоваРедактор . Зайцева Техред И. Верес Корректор М. МаксимигцинецЗаказ 4668/32 Тираж 721 ПодписноеВ 11 ИИГИ Голдарственного комитета по изобретениям и открьтиям при ГКНТ СССР113035, Москва, Ж 35, Рау псная наб., д. 4,5Гроизводствснно-издательский кмбина 11 атснт, г. Ужгород, ул. Гагарина, 101 Изобретение относится к уплотнительной технике и может быть использовано в компрессорах высокого давления.Цель изобретения - повышение долговечности уплотнения за счет равномерного распределения нагрузки по кольцам от давления уплотняемой среды.На чертеже показано уплотнение, разрез.Г 1 оршневое уплотнение содержит установленные с торцовым зазором Ь в канавке 1 поршня 2 поршневые кольца средние 3 и 4 и крайние 5 и 6....

Номер патента: 1499031

Опубликовано: 07.08.1989

Авторы: Горбачев, Громыко, Матвеев, Митюков, Мовчан, Постников

МПК: F16J 15/00

Метки: неподвижное, разъемное, уплотнительное

...жестко соединены между собой по периферии опорного кольца 15 с торцовыми поверхностями 16, ограничивающими )житие усов 10 и 12. В кольце 15 выполнены церепускцые гв рстия7, предцазци с нные для отвода утечки после первоо барьера уплотнения и выравнивания при э(оч давления перед вторым барьером, а гикже для контроля утечки после первого барьера при эксплуатации устройства и гидропцевмоиспытанця усов второо барьера в цсховых условиях.Осевой размер посадочного места под прокладку определяется размерами контакгируюцих поверхностей фланцеви 2. Центровка флднцев 1 и 2 друг относительно други исключает возможность повреждения уплотцительцых поверхностей прокладки 3.Уплотццтельцое устроство работает сле. дую(цим образом. 20 25 30 35 40 45...

Номер патента: 1499032

Опубликовано: 07.08.1989

Авторы: Горбачев, Громыко, Евграфов, Евдокимов, Матвеев, Митюков, Новиков

МПК: F16J 15/02

Метки: неподвижное, разъемное, уплотнительное

...внешней цилиндрической поверхностью 19 и торцовой поверхностью 20. Поверхности 19 и 14 кольца сопряжены между собой радиусом К,. На) .при,)с)Г,11(с,)сипр Г)Г ) с,1,1 и ;1, 1 С ( Г; 1 В Ь Л ( ;) ,1 К 1 1 )1)-(Ч )Ц(С 1( 1 )1111,11(Ь, "1;Л 1 Т;11)КОВ -СГСо(.),ИНЕИ И,1,; .;, 6,Рьер;1 )и у и.ф цени, образован.и), тлз(,ми 12 и и , лИ)стяли 14В нркл,дне 2 нредл с"игрецы нере.Лск 1, оиерстия 22. Бо ( тд цс 1 дляогвод) ) цек нредусл(О(рс н Ь)Нал 23,ик(н Идниийся ш Гуцер)," 1 Н(казан).1 не ) ,Итнительные иоцерхн(сти ирокладки )1;1(и (н и 51 Гкое Герме)т.1 и ртк)1(ьес НОкры.Г)1 (м( н,. ср)бр(. )торп.);)С 1 и т и.).УстрйсГВО р6д. ( (, Слл н)н(им и)Р(11) л.ри сбркс усройстн прокладка 2у тднднлинится на флзнец 1, центрируется фиксирующим ксльценым...

Номер патента: 1499033

Опубликовано: 07.08.1989

Автор: Вождаенко

МПК: F16J 15/32

Метки: гидроцилиндра, крышки, манжета, поршня, уплотнения, штока

...л возврата утечек,На фиг, 1 показана манжета, общий вид; на фиг, 2 - то же, под давлением рабочей жидкости; на фиг. 3 - вариант манже. ты с круглыми кольцами-вставками.Манжета содержит как снаружи, так и внутри 1 по отверстию) меньшей мерой по две основные рабочие кромки 1, 2 и 3, 4, в свободном состоянии переходящих границы уп. лотннемых поверхностей, чем образуется первоначальный натяг манжеты. За основными рабочими кромками имеется грязе- съемная кромка 5. Внутри тела манжеты находится кольцо-вставка 6 из антиадгезчонного материала, обращенное выпуклостью в сторону основных рабочих кромок. Место. нахождение кольца-вставки 6 соединено межлукромочной канавкой. полостью 7 кана. лами 8. Сопрягаемые поверхности кольца- вставки...

Номер патента: 1499034

Опубликовано: 07.08.1989

Авторы: Белан, Верещагин, Воронин, Грищенко, Кудряков, Кузина, Пархоменко

МПК: F16J 15/34

Метки: торцовое, уплотнение

...1(П)Тн.;1 О кн)1;(кирунних р;1(цчих поврх- НК ГЕИ У ПЛГЦГЦЬХ ЭЛСЛС ЦОВ.11 чс р 1( жс) и)обр;жИ х н,отис)нис, Р(1 5 с 1,сплоти нис сдержи г нс юлнижный уцло тн итс,ьн ы и элсчсцт 1, Вы 1 л пенный за О.(ИО 1(,1 окорпус нои лстзльн) 2 В Виде крсОВго Выл уид,5 и; лнс расточки кор. цусин 1,1 д,и ", и полвижный уплотни- СЛЬНЫИ )ЛСлгг 4, ВЫИС)ЛНЕННЫй В ВИЛ кол,п 1 из у пру(О(О чсри)Г)з, например и(цны, дрчров;)нш)1 о кзрк;сом. Обд элемсг 1 цо,(ж;ты,(руг к другу упругим эле ц лч пру кишй; чс р, 1 В п)ричный здццтцый уп( гни Гсли(ый эл( чснт - чехол 6. )Х О 1) 1.11( 51,1 С Г (1, Ь И 1(СГ В Ы П О,1 1 С Н Н Ы И С Ц( И З 1 О.(ц С, 1(С 1 З Ц) Н ) Н Ьи КОЖХ ), ОХВ 1 т ынн) н,1 ИО.(ни)к н 1 й 1 цс ц,(вижн ы 1 уп зотц тел ьн ьк э,с мси гы.)В(1; х 1,10...

Номер патента: 1499035

Опубликовано: 07.08.1989

Авторы: Абдуллин, Глинский, Ковырзин, Чернышов

МПК: F16J 15/40

Метки: вала, вертикального, вращающегося, уплотнение

...наличия жидкости в корпусе в кольцевых каналах между корпусом и разделителем, выполненных с образованием гидрозатвора. 499035 А 1 заполненном уплотняющеи жидкостью, кон. центрично установлен цилиндрический разделитель с диском в нижней части, на котором выполнен тороидальный кольцевой выступ. Над выступом в корпусе размещена эластичная манжета, полость которой соединена с источником давления, периодически деформирующим манжету. В результате этого происходит контакт между выступом и манжетой, дополнительно уплотняющий вал и обеспечивающей долговечность контактирующих при этом уплотняющих элементов вследствие жидкостного трения между ними.1 ил. В случае повышения давления в емкос. ти подают давление в полость манжеты 6, которая,...

Номер патента: 1499036

Опубликовано: 07.08.1989

Авторы: Горячев, Дмитриев, Полуэктова, Хохлов

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...связь конденсатора обеспечена проводами 7 и 8, которые соответственно проходят в осевом канале уплотцяемого ндлд 5 и отверстии крышки 17 корпуса 1, црц э)ом провод 7, связывающий втулку 2 с источником 9, одновременно подключен к втулке 11, д провод 8 посредством токосьемного кольца 18 осуществляет электрическую связь с втулками 10 и 11. В уплотнении также предусмотрено отверстие 19 для соединения полости с атмосферой в случае образования в ней воздуха.Уплот)сенце работдег следующим образом.Магии) цое поле, создаваемое кольцевым цосгояцным магнитом 2, замыкается через цримыкак)щие к магниту 2 кольцевые полюсные приставки 3 и 4 на уплотняемом валх 5, образуя замкнутый магнитный пот)к, кс)рый процитс) цс г с мещеццк) мас нитной...

Номер патента: 1499037

Опубликовано: 07.08.1989

Авторы: Антипов, Голышев, Дихтяр, Михалев, Никитин, Сизов

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...межполюсной полости 8 создается избыточное давление, под действием которого ферромагнитная жидкость 11 по каналам 7 выходит из полости 8 на торцовую поверхность полюсных наконечников 2 и 3. С торцовых поверхностей полюсных наконечников 2 и 3 под действием магнитных сил, направленных в область максимального поля, ферромагнитная жидкос 1 ь перемещается в рабочий зазор 6. Таким образом, осугцествляегся циркуляция ферромагнитной жидкости При вращении вала с его поверхности под действием центробежной силы сбрасывается часть ферромагнитной жидкости, которая улержинается кольцевыми выступами 5 и 6 на торцовых поверхностях полюсных наконечников 3 и 4 и затем под действием магнитной силы перемещается в рабочие зазоры 6 и 6 г. Это предотвращает...
