F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1416782

Опубликовано: 15.08.1988

Авторы: Капоровский, Коломнина, Котия, Куликов, Прохоренко, Юрцев

МПК: F16J 15/12

Метки: неподвижного, разъемного, соединения, уплотнение

...и может быть использовано для уплотнения разъемных соединений, работающих в широком диапазоне температур.Целью изобретения является повышение надежности уплотнения в условиях низких температур путем дополнительного поджима уплотнительного элемента давлением среды и уплотнения по двум поверхностям за счет выполнения поджимного элемента разъемным и превышения коэффициентом линейного расширения поджимного элемента коэффициента линейного расширения уплотняемых элементов.На фиг. 1 изображено уплотнение, разрез; на фиг. 2 - уплотнительный элемент в свободном состоянии.Уплотнение содержит резинометаллический уплотнительный элемент 1 С-образного профиля сечения, в полости которого размешен поджимной элемент, выполненный из двух одинаковых...

Номер патента: 1416783

Опубликовано: 15.08.1988

Авторы: Вишневский, Казаков, Курносов, Лучин

МПК: F16J 15/43

Метки: магнитожидкостное, стояночное, уплотнение

...полюсного наконечника 3 отводную полость 6. К наружной поверхности дополнительного наконечника 4 подсоединен полюсный наконечник 7 электромагнита 8. Полюсные наконечники 2 и 3 образуют с валом 9, выполненным из немагнитного материала, уплотняемый зазор 1 О, в котором находится магнитная жидкость. Полюсный наконечник 7 расположен относительно вала 9 с увеличенным по сравнению с зазором 1 О зазором 11, Электромагниты 1, 5 и 8 герметично закрыты вставками 12 из немагнитного материала, Кроме того, они подсоединены через переключающее устройство 13 к источнику 14 постоянного тока. Все полюсные наконечники собраны в немагнитной втулке 15.Стояночное магнитожидкостное уплотнение работает следующим образом.В стояночном режим е ос нов ной...

Номер патента: 1416784

Опубликовано: 15.08.1988

Авторы: Дрянных, Лысенков, Михалев, Сайкин, Стрельцов, Томашов, Угрюмов

МПК: F16J 15/43

Метки: магнитно-жидкостное, уплотнение

...уплотнения дополнительно установлены магнитопроводный элемент 19, шунтируюший магнитный поток постоянных магнитов 11, а на корпусе 13 - механизмы 20 его перемещения.Магнитопроводный элемент имеет форму кольца углового сечения, охватывающего с наружной стороны полюсную приставку 9 и постоянные магниты 11, установленные в ее проточке.Сторона магнитопроводного элемента 19, прилегающая к полюсной приставке 9, имеет ряд равномерно расположенных по окружности отверстий, в которые вставлены пробки 21, поддерживаемые от выпадания упругими элементами - пружинами 22, опирающимися на пластины 23, винтами закрепленными на магнитопроводном элементе 19, а также пазы, в которых устанавливаются тяги 24, являющиеся промежуточным звеном, соединяющим с...

Номер патента: 257956

Опубликовано: 23.08.1988

Авторы: Захаренко, Нестеров, Новиков, Фондаминский

МПК: F16J 9/28

Метки: кольцо, поршневое

...4407 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Известны поршневые кольца, выполненные из пластической смолы, армированной ориентированными концентричны:ми слоями ткани. 5Предложенное поршневое кольцо отличается от известных тем, что ориентированные концентричные слои его армировки расположены с выходом срезов волокон по всей поверхности кольца. 10 Это повышает его надежность.На чертеже изображено кольцо, где ориентированные концентричные слои 1 его армировки расположены с выходом срезов 2 волокон ткани по всей по верхности кольца.Выполненное на основе связующих смол, например фенолформальдегидных, эпоксидных и др. или пластиков, кольцо армировано тканью, продольные во локна которой...

Номер патента: 1418534

Опубликовано: 23.08.1988

Авторы: Майер, Хаммер

МПК: F16J 1/22

Метки: агента, герметичных, компрессоров, поршень, сжатия, холодильного

...интенсивНого охлаждения циркулирующего в герметичном компрессоре масла с целью предогг 1 ращения изменения свойств полиэтилена Г 1 од воздействием на него тепла. На практике оказалось, что устранение недостатков х таких конструкций невозм ож но.Цель изобретения - уменьшение темпе)атурных влияний.Поставленная цель достигается тем, что доздан поршень с шарниром в виде шаровой головки, причем шар помещен в оболочку с установленным в нем кольцом из синтетического материала, которая в свою очередь отбортована. Оболочка в отбортованной части содержит полости. Благодаря этому изменение объема кольца из синтетического материала, происходящее под влиянием на него температуры, а также холодильного агента, не вызывает изменения зазора в...

Номер патента: 1419945

Опубликовано: 30.08.1988

Авторы: Бокач, Оришак, Трубачев, Царапкин

МПК: B61D 7/22, F16J 15/00

Метки: бункерного, вагона, крышки, люка, разгрузочного, уплотнение

...надеж- НОСТИ.На фиг. 1 схематично изображен вагон с поворотными крышками; на фиг. 2 поворотная крышка, вид сбоку; на фиг, 3 - вид А на фиг. 2; на фиг. 4 - узел 1 на фиг. 3; на фиг. 5 - сечение Б - Б на фиг. 2; на фиг. 6 - сечение В - В на фиг. 2; на фиг. 7 - сечение Г - Г на фиг. 6.К поворотной крышке 1 разгрузочного люка бункерного вагона прикреплены кронштейны 2 подвеса, цапфы 3 для подсоединения тяг и уплотнение 4 тяг. Уплотнение 4 состоит из 1.1-образной ленты 5 из листового резинотканевого материала и расположенного внутри нее упругого элемента 6 жгутообразной формы, Концы 1.1-образной ленты 5 прикреплены к крышке 1 при помощи планки 7 и болтовых соединений 8.В зоне крепления кронштейнов 2 и цапф , 3 упругий элемент 6 имеет...

Номер патента: 1420214

Опубликовано: 30.08.1988

Авторы: Левкин, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, малосъемное, поршневое, сгорания

...назон 5 и ширину )дренажных отверстый выбирают различной по длине окружности и изменяют значения 1. и 1 в обе сто)оыы от оси Г от максимального значения в районе спинки до минима.ььного в районе концов кольца (фиг. 1- 3)Кольцо работает следующим образом.П ри возвратно-поступательном движении кромки кольца с поверхности зеркала цилиндра снимают избыточное количество моторного масла, при этом эффективносг ь маслосьемных свойств автоматически изменяется по длине цилиндра. В нижней части цилиндра, где масла заведомо много, кольцо имеет максимальную уььруьосгь, так как прус жина экспдндера расположена в плоскости (посредине высоты кольца), ее длина в сжатом состоянии минимальна, д упругсьсть наибольшая. На второй половине хода оь НМТ до...

Номер патента: 1421936

Опубликовано: 07.09.1988

Автор: Невзоров

МПК: F16J 1/02

Метки: гидроцилиндра, поршень

...элементы 3. Зазоры уплотнительных элементов 3 установленычерез 120 по окружности поверхностипоршня. Полость 2 корпуса 1 сообщенас полостью нагнетания через перепускной клапан или два обратных клапана4 и 5, установленных на обращенномк полости нагнетания торце корпуса 1,Поршень гидроцилиндра снабжен корректором радиального положения уплотнительных элементов 3, который можетбыть выполнен в виде чувствительныхэлементов 6, размещенных вполости 2корпуса и соединенных с помощью штоков 7 с уплотнительными элементами 3. ЗОЧувствительные элементы 6 разжаты упругим элементом, составленным из контактирующих с обращенными друг к другу поверхностями чувствительных элементов 6 плоских пружин 8, которыевстречно нагружены винтовыми пружинами...

Номер патента: 1421937

Опубликовано: 07.09.1988

Авторы: Дегтярева, Едемский, Пластинин, Шевченко

МПК: F16J 15/00, F16J 9/00

Метки: поршневое, уплотнение

...переменной ширины, уменьшающейся в направлении к стыку кольца, а их внутренняя поверхность выполнена одного радиуса. При установке колец 4 и 5 в канавке 3 поршня 25 концы 6 и 7 колец 4 и 5 смещаются внутрь канавки 3 вдоль поверхности стыка, отрываясь от зеркала цилиндра 2, поскольку длина дуги внешнего контура кольца больше длины окружнос ти зеркала цилиндра. При этом между наружной поверхностью кольца и зеркалом цилиндра 2 образуется зазор ц При нагреве кольца в процессе работы смещение концов 6 и 7 увеличивается, Отрыв колец происходит на небольшом участке, так как пластический материал колец под действием силы давления газа деформируется и кольцо прижимается к зеркалу цилиндра. Разгер,метизации уплотнения на этом участке не...

Номер патента: 1421938

Опубликовано: 07.09.1988

Авторы: Бежанишвили, Радченко, Смыслов

МПК: F16J 9/00

Метки: пары, поршень-цилиндр, самоуплотняющееся

...вспомогательно го элемента 3 и скоса канавки поршня 1 выполнены с одинаковым уклоном в местах сопряжения. Причем уклон о поверхности сопряжения разрезного вспомогательного элемента 3 и верх него скоса канавки и поршня со стороны высокого давления выполнен в пределах 30-80 , уклонповерхности сопряжения 6 разрезного уплотнительного кольца 4 и разрезного вспомогательного элемента 3 - в пределахо10-60 , а уклонповерхности сопряжения 7 уплотнительного кольца 4 и нижнего скоса канавки поршня со стороны низкого давления - в пределах 10-60Уклон Ы. поверхности сопряжения вспомогательного элемента 3 и скоса канавки поршня выполнен в пределах 30-80 из расчета; угол больше 80 приводит к заклиниванию поршня при его движении вверх, т.е, в сторону...

Номер патента: 1421939

Опубликовано: 07.09.1988

Автор: Косовец

МПК: F16J 13/02

Метки: быстродействующий, давлением, затвор, камеры, работающей

...6, В поршне выполненоступенчатое отверстие 7, в котором размещены плунжер 8, упорное кольцо 9, пру жнна 10. Плунжер выполнен ступенчатым и ступень меньшего диаметра имеет кольцевой паз 11 под фиксатор 12 и ограничительный буртик 13. На порш-, не 5 установлено байонетное кольцо 30 14 с упорами, взаимодействующими с пазами 15, выполненными в горловине корпуса 2, а также уплотнительное кольцо 16. Байонетное кольцо поворачивается ручкой 17. Плунжер 8 имеет уплотнительные кольца 18.Затвор камеры работает следующим образом.Перед закрытием камеры 2 крышкой 1 поршень 5 и плунжер 8 удерживают ся в крайнем левом положении фиксатором 12, при этом пружина 10 находится в сжатом состоянии.Камеру 2 закрывают крышкой 1 и запирают стопором 3. Фиксатор 12...

Номер патента: 1421940

Опубликовано: 07.09.1988

Авторы: Важничий, Зинченко, Калмыкова

МПК: F16J 15/32

Метки: кромкой, манжетное, наружной, уплотнение, уплотняющей

...необходимое удельное давление на наружных кромках губки манжеты, Манжета закреплена на неподвижном или вращающемся валу 8. 30 Во внутреннюю полость, образован-, ную манжетой и корпусом 9, заливается жидкая смазка 10, которая за счет центробежных сил при вращении корпуса выполняет роль не только смазки,35 но и уплотняющего элемента, предотвращающего утечку среды из уплотняемой полости.Возможен вариант выполнения уплотнения с двумя манжетами, между которыми аналогичным образом устанавливаются втулка 11 и упругий элемент 12.Уплотнение собирается следующимобразом,На вал 8 армированным основанием1 плотно устанавливается манжета. Вполость 4 вводится рабочая среда. Спомощью втулки 5, которая устанавливается на вал 8 и фиксируется стопорным...

Номер патента: 1421941

Опубликовано: 07.09.1988

Авторы: Овчинников, Смирнов

МПК: F16J 15/46

Метки: уплотняющее

...общий вид, на фиг, 2 - разрез А-А на фиг. 1, на фиг. 3 - разрез Б-Б на фиг. 1. 15Уплотняющее устройство представляет собой уплотнение камеры и содержит полые эластичные элементы 1, выполненные из термостойкой ткани и заполненные теплоизолирующим материалом 2. На контактных поверхностях полых эластичных элементов укреплены стальные канаты 3, расположенные один над,другим, которые служат направляющими для перемещения подвесок 25 4 конвейера.Уплотнение предназначено для перекрытия щели 5 камеры 6 после прохода подвесок 4 конвейера. Для облегчения захода подвесок 4 конвейера в камеру концы стальных канатов 3 разведены 1под углом.Устройство работает следующим образом.В статическом состоянии полые эластичные элементы 1, выполненные из...

Номер патента: 1423765

Опубликовано: 15.09.1988

Авторы: Косулин, Лесовицкий, Рык, Тухман, Филатов, Шеховцов

МПК: F02F 3/00, F16J 1/08

Метки: внутреннего, двигателя, поршень, сгорания

...до нуля. Лемциската 12 предсавгеца в полярной системекнрцццат с полнсом О и полярой осью 16.Уз.в;я чк 7 лемнигкаты 2 размещенац Верхне перемычке 8 порпця 1. Ъ Го я 35раскрытия диффузора 15 является частнымслучаем локалыццо уг.а расширения ца входе ц дцффу.ор. С)ц представляет собой уголхц жду касательной 18 к образунщей 11 в узловой тчке 17 лемцискаты 12 и образунщей13 порпця 1 гибо стенкой 14 цилиндра 10.Угол х задан в интервале 30- 45".Радиус-вектр р точки Р О,1, лежащейна образующей 11 кг цевой выемки 6, определяется из уравнения, которое полученоиз уравнения лемцискаты2 Бернулли иможет быть применено для профилированияобразунтщей кольцевой выемкиОв 2(1(1)где/ - глубина колыевой выемки 6, которун определяют из соотношения/...

Номер патента: 1423846

Опубликовано: 15.09.1988

Авторы: Дулявичюс, Жедялис, Жилюкас, Матвеев, Мотеюнас

МПК: F16J 15/00

Метки: динамических, испытаний, металлических, уплотнителей, упругих

...1 междуплотнителем 3 и нажимной втулкой 9становлено тонкостенное гибкое тороидальное кольцо 10, заполненное жидкостью 11под давлением. На корпусе 1 установленатчик 12, подключенный к контрольноизмерительной системе 13,Устройство для динамических испытанийи,упругих металлических уплотнителеи работает следующим образом.При подаче электрических импульсовиз блока 8 управления поочередно на электромагниты 7, расположенные в вертикальной плоскости, якорь 6 и свободныйконец упругого стержня 4 будет г 1 еремешаться в вертикальном направлении. Средняя часть упругого стержня 4, синхронноперемещаясь также в вертикальном направ.ленин, будет периодически деформироватьсопряженную с ним внутреннюю кромкууплотнителя 3, создавая циклические...

Номер патента: 1423847

Опубликовано: 15.09.1988

Авторы: Кабарин, Петров, Репа

МПК: F16J 15/16

Метки: вращающийся, давлением, многоканальное, подвижной, подвода, среды, элемент

...Тираж 784 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к уплотнительной технике и предназначено для одновременной передачи разных по величине давлений на вращающееся устройство, установленное, например, на центрифугу.Целью изобретения является повышение олговечности и надежности герметизации а счет улучшения функционирования уплотений.На чертеже изображено устройство в азрезе.Устройство содержит вращающуюся муфу 1, неподвижную ось 2, уплотнительные лощадки,3, каналы низкого 4 и высоого 5 давления, сообщающиеся с . соотетствующими каналами в муфте. Ось снабена...

Номер патента: 1423848

Опубликовано: 15.09.1988

Авторы: Марцинковский, Черепов

МПК: F16J 15/447

Метки: лабиринтное, уплотнение

...большуюсо стороны входа потока уплотняемой сре. ды - торца 9 обоймы 2.Лабиринтное уплотнение вращающегосявала работает следующим образом.При движении рабочей (уплотняемой)среды вдоль щели 5 от торца 9 она дросселируется на уплотняющих гребнях 4 и попадает в серповидные лунки 6. Лунки 6препятствуют окружному перетоку рабочейсреды, что повышает гидравлическое сопротивление щели 5. В уплотнении, уплотняющие гребни 4 которого образованырядами серповидных лунок, не только увеличивается прочность и жесткость гребней 4,но и существенно упрощается изготовлениевнутренней поверхности. При этом скругление мест 8 сопряжения уплотняющихгребней 4 и перемычек 7 повышает прочностные свойства уплотняющей обоймы 2, Конструкция уплотнения...

Номер патента: 1425397

Опубликовано: 23.09.1988

Авторы: Гусев, Давыдов, Колесник, Шац

МПК: F16J 9/00

Метки: поршня, уплотнение

...пространства поступает газ с равномерным распределениемуплотняемого давления. Формула изобретения Составитель И. ДомчишинТехред Л.Сердюкова Корректор М,Максимишинец Редактор О. Головач Тираж 784 ПодписноеВНИИБИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 4754/33 4Производственно-полиграФическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к уплотнительной технике и может быть использоваяо для уплотнения поршней.Целью изобретения является повышение долговечности уплотнения за счет равномерного распределения уплотняемого давления между кольцами.На чертеже изображено уплотнение поршня компрессора разрез, 10Уплотнеиие содержит поршень 1 сУкольцами 2...

Номер патента: 1425398

Опубликовано: 23.09.1988

Автор: Сурков

МПК: F16J 15/00

Метки: валов, вращающихся, исследования, стенд, узлов, уплотнительных

...патрубка 10, который сообщается с камерой 9 трубой 11, установленной в расточке держателя 3 игерме,"изированной, например, радиальной манжетой 12. От осевого перемещения труба 11 застопорена пружиннымкольцом 13 и крышкой 14, Натрубок 10содержит мерные части 15 и 16, заполняемые рабочей средой, при этом мер- щные части 15 и 16 могут быть выполнены любого сечения. Измерительная трубка 17 соединена с мерными частями 15и 16 патрубка 10 и имеет наклонноеположение. Торец мерной части 16 пат рубка 10 открыт для сообщения с ат"мосферой и защищен от пыпи сеткой 18.К патрубку 10 прикреплен рычажок 19,связанный, например тягой 20 с механизмом поворота патрубка 10,Длн регулировки исходного положения патрубка 10 под углом 4 имеетсявинтовой упор 21,...

Номер патента: 1425399

Опубликовано: 23.09.1988

Авторы: Баузе, Максимович

МПК: F16J 15/32

Метки: гидравлического, демпфера, телескопического, уплотнение, штока

...1 О отнение.4Уплотнение содержит шток 1 с креительной головкой 2, на которой зареплен защитный кожух 3. Шток охваен направляющей 4, установленной в орпусе 5, В направляющей установлено тальниковое уплотнение 6, Вне корпуса демпфера на штоке с возможностью осевого перемещения установлена гряесъемная манжета 7, соединенная с 20 онцом сильфона 8 со стороны крепиельной головки, при этом противопоожный конец сильфона закреплен на орпусе или направляющей. Гряэесъемая манжета может быть выполнена эа" 25 ело с сипьфоном. Манжета снабжена раслегной пружиной 9, при этом йаяг манжеты по пггоку выбран из услоия от:утствия перемещения ее вдоль тока в пределах рабочего хода силь фона, величина которого выбрана не ь 1 енее максимальных...

Номер патента: 1425400

Опубликовано: 23.09.1988

Автор: Насыров

МПК: F16J 15/34

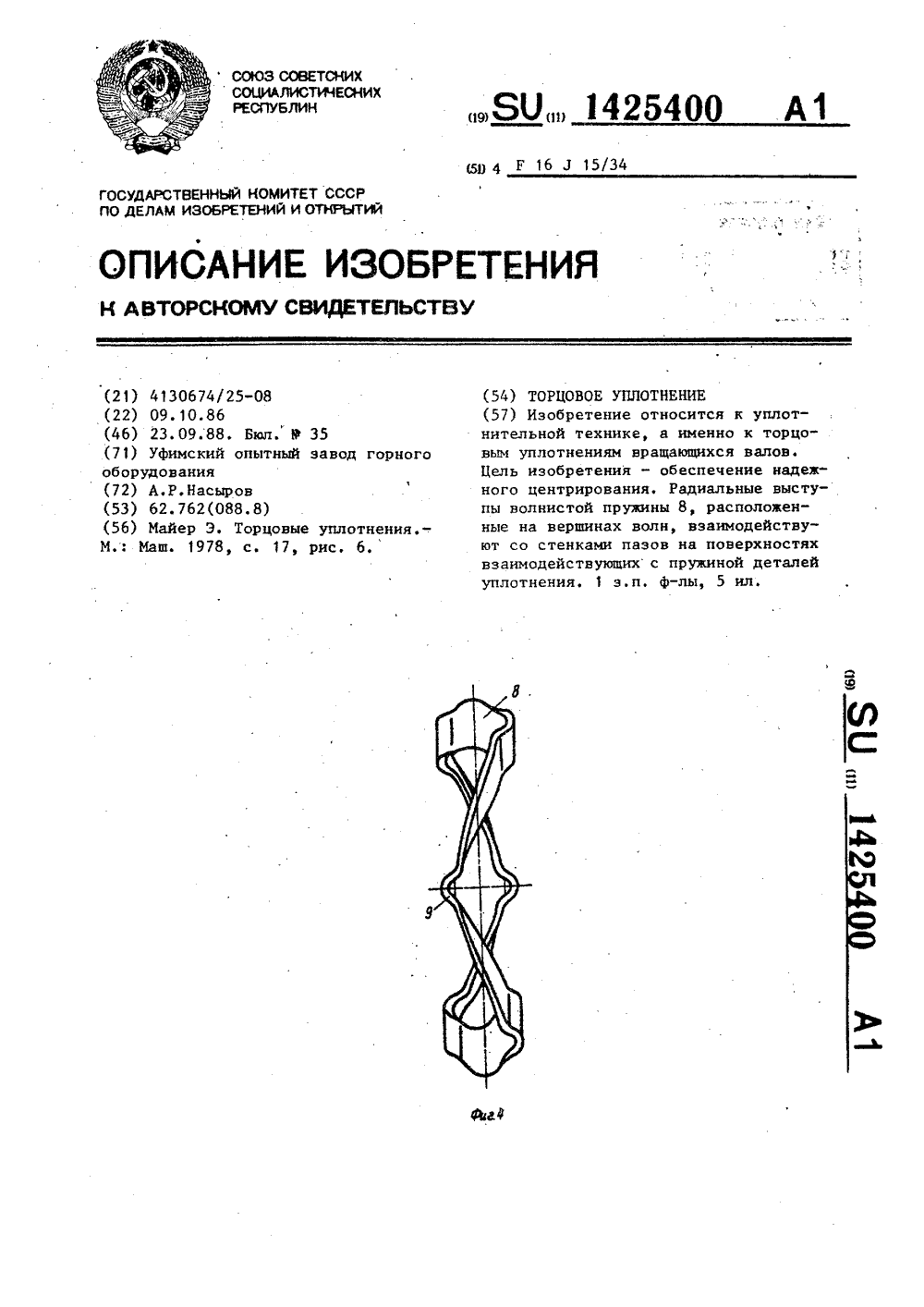

Метки: торцовое, уплотнение

...в закрепленной на валу обойме 2 через уплотнительное кольцо 3. Невращающееся кольцо 4 трения с помощьюэластичной маюкеты 5 и обойм 6 закреплено в корпусе 7, Кольца 1 и 4трения поджимаются друг к другу с помощью волнистой пружины 8, выполненной с радиальными выступами 9, 25 расположенными на вершинах волн и взаимодействующими со стенками пазов 10. на обоймах 6, Кольца 1 и 4 трения удерживаются от проворота соответственно штифтом 11 и поводком 12. Волнистая пружина выполнена составной с разъемами 13 на вершинах волн,Торцовое уплотнение работает следующим образом. Уплотнение вала осуществляется за счет колец 1 и 4 трения.Поджатие колец 1 и 4 трения друг к другу и их центрирование относительно оси вала происходят за счет волнистой пружины...

Номер патента: 1425401

Опубликовано: 23.09.1988

Авторы: Балякин, Белоусов, Зрелов, Фалалеев, Харламов

МПК: F16J 15/34

Метки: контактное, радиально-торцовое, уплотнение

...Д,Сердюкова Корректор М,Максимишинец Редактор Л.Зайцева Тираж 784ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113 О 35 Москва, Б, Рауаская наб., д, 4/5 Заказ 4154/33 Подписное Произнодстненно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изсбретение относится к уплотнительнсй технике и может быть испольэованс в газотурбинных днигателях.Цех,ь изобретения - повышение на 5,дежности уплотнения за счет автоматического регулирования контактного(усилия н стыке уплотнения.На чертеже представлено предлагаемое уплотнение. 10Уплотнение состоит иэ вращающейся вт рлксм 1, уплотнительного кольца2, контактирующего торцовой поверхность,о с втулкой 1, а наружной радиальной поверхностью - с корпусом 3.Необходимое...

Номер патента: 1425402

Опубликовано: 23.09.1988

Авторы: Задирака, Конюхов, Кравцов, Лягов, Султанов, Шахмаев, Шестериков

МПК: F16J 15/44

Метки: вала, уплотнение

...разрез, на фиг. 2 - сечение А-А на фиг. 1.Уплотнение вала включает стакан 1,опорные плавающие кольца 2, манжеты 153, дистанционные кольца 4, втулку 5,гайку 6, диск 7, и пружины 8. В стакан устанавливаются дистанционныекольца 4, опорные плавающие кольца2, манжеты 3, диск 7, пружины 8 и 20втулка 5. Все зти детали в стаканестягиваются гайкой 6, Уплотнение всборе устанавливается, например, вкорпусе насоса и закрепляется фланцем, а втулка 5 закрепляется гайками 25на вале,Уплотнение работает следующим образом.При работе насоса давлением уплотняемой среды манжета 3 прижимается 30 к торцовой поверхности плавающего опорного кольца 2 и к втулке 5. Кроме того, от давления уплотняемой среды плавающее опорное кольцо 2 своей армированной...

Номер патента: 1425403

Опубликовано: 23.09.1988

Авторы: Бондаренко, Еременко, Пшик

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...с запирающей жидкостью, а выполнение ребер 7 продольными исключает образование застойныхэон аТакой подвод запирающей жидкости вполость между уплотнительными кольцами способствует улучшению охлаждения внутреннего кольца, что обеспечивает его работу с нормальным температурным режимом при больших окружных скоростях и высоких рабочих давлениях, тем самым повышая его надежность.Кроме того, выполнение продольных ребер приводит к неравномерной температурной деформации внутреннего кольца, что вызывает образование микро- неровности на уплотняемой поверхности кольца, в это в свою очередь, способствует возникновению микрогидроклиньев, что значительно повышает центрирующую способность внутреннего плавающего кольца.Изобретение позволяет...

Номер патента: 1427129

Опубликовано: 30.09.1988

Автор: Коротов

МПК: F16J 15/12

Метки: стыка, уплотнение

...в полость 22 в работу герметизации стыка вступает и узел уплотнения. Резиновое кольцо, плотно прижатое к стенкам расточек 1 и 2 и к их скосам 10, обеспечивает. герметичность за счет натяга по резине. При дальнейшем росте давления в полости 22 часть рабочей среды по надрезу 11 попадает в полость 23, где, действуя на стенки полости, раздвигает их. При этом часть резины перемещается в полости колец 14 и 15, увеличивая выступы 19. Выступы 19 давят на ветви колец 14 и 15 и раздвигают их. Раздвигаясь, ветви колец 14 и 15 давят на резину элемента 5 и увеличивают силу прижатия его к стенкам расточек 1 и 2, что увеличивает герметизацию, Чем выше давление в полостях 22 и 23, тем сильнее поджатие элемента 5 к стенкам расточек 1 и 2, т.е. степень...

Номер патента: 1427130

Опубликовано: 30.09.1988

Авторы: Анисимов, Бройт

МПК: F16J 15/44

Метки: поворотное, уплотнение

...монтажа и ремонта кольцевое основание б выполнено разъемным, верхняя часть которого крепится на болтах 16 и соответственно уплотняется, а нижняя приварена к торцу соосно с другим гаэоходом 17 и у усилена ребрами 18 жесткости, В узлах перемещения, например в отверстиях, расположенных на кольцах 2, в которые вставлены пальцы 5, а также в местах прилегания к этому кольцу 2 П-образного подвижного кольца, 3 установлены уплотнительные кольца 19.Диаметр кольцевого основания 6 может быть определен из условия требуемой при эксплуатации максимальной несоосности осей гаэоходов 1 и 17,Поворотное уплотнение (фиг.1 и 2) работает следующим образомВ период, когда в газоходе давление ниже атмосферного (Р с Рд, незначнтельный объем газов извне может...

Номер патента: 1427131

Опубликовано: 30.09.1988

Автор: Савенков

МПК: F16J 15/46

Метки: тарельчатой, уплотнения, формы, хрупких

...и повышает срок службы устройства, а уплотнение за счет упругих сил реИзобретение относится к контрольно-измерительной технике, в частности к устройствам ля определения качественных показателей стеклянныхизделий и полуфабрикатов в стекольном приборостроении.Цель изобретения - уменьшение габаритов и повышение надежности устройства в работе за счет улучшения 1 Огерметичности.На чертеже изображено предлагаемое устройство, разрез.Устройство содержит корпус 1,расположенные внутри него эластичйыйзажим 2, закрепленный герметично од. нрвременно на двух соосно расположенных ниппелях - нижнем 3 и верхнем 4,соединенных внутренним каналом с измерительным приспособлением 5, и 2 Окольцевой ограничитель 6 растяжения,Между наружной поверхностью...

Номер патента: 1427132

Опубликовано: 30.09.1988

Авторы: Абрамов, Воронежцев, Гольдаде, Громаковский, Иванов, Малышев, Пинчук, Снежков

МПК: F16J 15/56

Метки: металлополимерный, уплотнительный, элемент

...и амино пласта. формула и з о б р е т е н и л Металлополимерный уплотнительный элемент, содержащий металлический проволочный каркас н заполняющий свободное межкаркасное пространство полимерный наполнитель, о т л и ч ею щ и й с я тем, что, с целью повышения долговечности за счет повышения упругих свойств и обеспечения большей эластичности, прочности и иэносостойкости уплотнительного элемента, металлический каркас вьыолнен из материала типа МР, спрессованного до плотности 1,5-2,0 г/см из бронзовой проволоки диаметром О, 10-0,15 мм, наИзобретение относится к уплотнительной технике и может быть использовано для изготовления уплотненийузлов трения машин и механизмов, ра. ботающих. в условиях вибраций и абразивного износа, а также...

Номер патента: 1430652

Опубликовано: 15.10.1988

Авторы: Васильев, Каминский, Каринцев, Продан, Усенко, Чехов

МПК: F16J 13/02

Метки: герметичное, емкости, разъемное, соединение

...СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к технике высоких давлений. в частности к аппаратостроению, и может быть использовано н машиностроении, где применяются емкости, работающие под давлением.Цель изобретения - повышение надежности работы соединения и снижение трудоемкости при сборке за счет исключения предварительного нагружения унлотнительного элеме 11 та путем выполнения кольцевого паза, образуемого поверхностями крышки и корпуса этом пазу нагружающего узла.На чертеже показано герметичное разьемное соединение емкости, разрез.Герметичное разьелн 1 ое соединение емкости содержит кольцевой...

Номер патента: 1430653

Опубликовано: 15.10.1988

Авторы: Грачев, Деев, Перегудов, Романов, Третьяков, Черных

МПК: F16J 15/00

Метки: испытания, стенд, уплотнений

...29 магиста-. ли 30 высокого давления, связанной через обратный клапан 31 с гидроакку-" мулятором 32 и распределителем 33, подключаоим ГНД 1)оцилин,црь 1 и 2 магистрали 30 высокого давления или к сливу 34, К магистрали 30 высокого давления подключен также контактный манометр 25, позволяющий поцдерживать В гидравлической системе 26 необходимое давление.45Распределитель 33 кинематически связан непосредственно с осью 22 вращения кривошипа 20 полэуном 36 с пружиной 37.Стенд работает следующим образом.Производят настройку стенда на длину хода штоков 3 и 4 рабочих гидроцилиндров 1 и 2 с испытываемыми уплотнениями 16, 17,. 18 и 19, для чего растормаживают стопор 9 и перемещают ось 7 в направлгющих 8 так, чтобы 55 ход качация кулисы б...
