F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1663290

Опубликовано: 15.07.1991

Автор: Александров

МПК: F16J 15/43

Метки: вала, комбинированное, уплотнение

...поверхности корпуса 1 выполнен кольцевой выступ 11, образующий с наконечниками 9, 10 зазор, 1 ил,плотнение работает следующим обр зом.На режимах с невращающимся валом 2 изоляция внутренней полости 3 роторной машины от полости внешней среды 4 осуществляется магнитожидкостным уплотнением, а именно эа счет того, что магнитная жидкость 1 в уплотняемом зазоре 12 с помощью магнита 8 и полюсных наконечников 9,10 образует гидравлический затвор между ступицей 7 и выступом 11.При вращении вала 2 в корпусе 1 радиальный импеллер создает перепад давлений, препятствующий проникновению внешней среды из полости 4 в герметиэируемую полость 3, Размещенный на ступице 7 магнит создает вращающееся магнитное поле, под действием которого магнитная...

Номер патента: 1663291

Опубликовано: 15.07.1991

Авторы: Кудинов, Тихонов

МПК: F16J 15/44

Метки: газовых, давлением, двух, полостей, разделения, различным

...обозначены направление подвода и отвода запирающей жидкости и подвод парана паровую турбину,Для оптимизации давлений запирающей жидкости на магистралях подвода иотвода имеются элементы регулированияпроходных сечений. В работе в процессе набора оборотов ротора турбины в полость Г через штуцер 11 подводится запирающая жидкость под давлением, превышающим давление в газовой полости Б низкого давления и не превышающим давление в газовой полости А высокого давления. Крайнее лабиринтновинтовое уплотнение, расположенное со стороны газовой полости Б, противодействует вытеканию жидкости в полость Б, при этом осевая длина лабиринтно-винтового уплотнения выполнена с запасом, позволяющим ему эффективно работать при изменении давления в газовой...

Номер патента: 1663292

Опубликовано: 15.07.1991

Авторы: Кудинов, Тихонов

МПК: F16J 15/44

Метки: газовых, давлением, двух, полостей, разделения, различным

...на статорной части 6 паровой турбины, имеет также две последовательнорасположенные винтовые нарезки 7 и 8,Каждой винтовой нарезке на подвижной части соответствует нарезка с противоположным направлением винта на неподвижнойчасти, а каждая пара винтовых нарезок образует лабиринтно-винтовое уплотнение,Между лабиринтно-винтовыми уплотнениями имеется кольцевая полость В. Подводящая магистраль со штуцером 9 и отводящаямагистраль со штуцером 10, соединенные скольцевой полостью В, предназначены дляобеспечения циркуляции запирающей жид- кости с целью отвода теплоты, выделяющейся при вращении подвижной части 1динамического гидрозатвора. На фиг,1стрелками обозначены направление подвода и отвода запирающей жидкости и подводпара на паровую...

Номер патента: 1663293

Опубликовано: 15.07.1991

Авторы: Быковский, Гайсинский

МПК: F16J 15/54

Метки: гидродинамическое, уплотнение

...ступицей 5 диска4, закрепленной на наружном кольце 15подшипника 3 осевая сила, прижимающая 10диск 4 к импеллеру 6 невелика и подпружиненное уплотнительное кольцо 13 образуетс кольцевым выступом 14 корпуса 1 торцовое уплотнение, Максимальный КПДуплотнения в это время обеспечивается устранением утечек через торцовое уплотнение, образуемое кольцами 13 и 14.С ростом оборотов при выходе импелле- . "ра 6 на расчетный режим, возросшая осеваясила смещает диск 4 вместе с подшипником, 203 к импеллеру 6 и перемещает толкателями8 кольцо 11, сжимая пружину 12, При этомторцовое уплотнение отключается. Герметичность и максимальный КПД уплотненияобеспечивается работой импеллера 6 25При вращении импеллера 6 на расчетном режиме обеспечивается...

Номер патента: 1665130

Опубликовано: 23.07.1991

Авторы: Бородин, Хамитов

МПК: F16J 1/14, F16J 1/22

Метки: узел, шатунно-поршневой

...12. Кольцо 8 и стержни 11 выполнены из самосмазывающего материала, Стержни 11 расположены вдоль радиусов шаровой головки 2. Углы между осями соседних стержней выполнены равными углу поворота шатуна 1, Выступающие из гнезд 10 торцовые поверхности стержней 11 выполнены , соответствующими по форме контактирующим с ними поверхностями сферических гнезд 6 и 7 (фиг,З) или шаровой головки 2 (фиг.1, 2), Поршень 4 и прижимная втулка 5 соединены между собой винтами 13. Возможна комбинированная конструкция с установкой части стержней 11 в корпусе . поршня 4 или прижимной втулки 5, а другой части - в шаровой головке 2.Шатунно-поршневой узел работает следующим образом.При возвратно-поступа гельном движении поршня 4 шаровая головка 2 совершает...

Номер патента: 1665131

Опубликовано: 23.07.1991

Автор: Аронов

МПК: F16J 1/14, F16J 1/22

Метки: поршневой, узел

...цапфами 7, на которые установлены втулки 6, размещенные вкольцевом пазу 2. Втулки 6 выполнены сплоскими срезами 8, прилегающими к обе,им плоскостям кольцевого паза 2. Торцы 9 20,части сфер прилегают к цилиндрической ча,сти паза 2, предотвращая тем самым сдвиг 25,шатуна 4 под действием боковых усилий,возникающих в кривошипно-шатунном механизме.В днище поршня 1 установлен фиксатор11 в виде, например, винта. 30Монтаж узла начинают с установки шатуна 4 с втулками 6 в паз 3 поршня 1, как показано на фиг.З. После этого поршень поворачивают на 90 в положение, показанное на фиг.2, Устанавливают фиксатор 11,Демонтаж узла производят в обратной последовательности. Формула изобретения 1, Поршневой узел, содержащий поршень с кольцевым пазом, шатун,...

Номер патента: 1665132

Опубликовано: 23.07.1991

Авторы: Горшков, Калинников, Мокиенко

МПК: F16J 9/00

Метки: поршня, уплотнительное

...6 прижимаются к зеркалу цилиндра. Подбором числа выступов и жесткостью пружин можно варьировать эпюрой давления кольца на зеркало цилиндра, благодаря чему повышается надежность устройства. 3 ил. спиральных пружин сжатия 11. Ширина пазов 7 выполнена больше ширины выступов 3. Выступы 3 размещены в пазах 7 кольца 6 поршня 1 так, что боковые поверхности 8 пазов кольца и боковые поверхности выступов поршня обращены одна к другой, а боковые поверхности 9 пазов кольца контактируют с боковыми поверхностями стенки 5 поршня. При этом пружины 11 помещены в гнездах 10 пазов кольца и располагаются между боковыми поверхностями 8 пазов кольца и стенками 4 выступов поршня. Поршень 1 размещен в цилиндре 12.Устройство работает следующим обра-...

Номер патента: 1665133

Опубликовано: 23.07.1991

Автор: Каушлы

МПК: F16J 13/00

Метки: высокого, давления, каушлы, сосуд

...тороидальной камеры 12, Крышка 3 снабжена цилиндрическим стаканом 13 и кольцевым буртом 14, поверхность которого, обращенная к крышке 3, имеет скос, Стенки 6 выполнены эластичными. Зажимные узлы 7 снабжены направляющими 15, в которых установлены подпружиненные стержни 9, Крышка 3 снабжена замками, например магнитными (на фиг. не показаны). В одной из стенок камеры 12 выполнено отверстие с заглушкой 16.Сосуд работает следующим образом.Сняв заглушку 16, в камеру 12 закачивают воздух, создавая в ней давление порядка 1,051,08 ата (0,050,08 ати), способное постоянно удерживать затвор в открытом состоянии при окружающем атмосферном давлении, Устанавливают заглушку 16, за 1665133крывают крышку 3 и фиксируют ее замками, создавая...

Номер патента: 1665134

Опубликовано: 23.07.1991

Авторы: Гельфман, Квятковский, Косяченко, Кривенко

МПК: F16J 13/24

Метки: давления, емкости, загрузочный, избыточного, люк

...над крышкой 1. 2 Составитель В,Цыганковэктор В,Бугренкова Техред М.Моргентал Корректор О. Ципле аказ 2381 Тираж 440 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва,Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Цель изобретения - повышение безопасности и упрощение конструкции,На.фиг.1 изображен загрузочный люк емкости, продольный разрез; на фиг,2 - рышка и предохранительное устройство, ид сверху.Загрузочный люк емкости избыточного авления содержит откидную крышку 1 с ычагом 2 и уплотнением 3, размещенную ад загрузочным отверстием 4, запорное устройство крышки 1, выполненное в виде ткидного болта 5 с гайкой 6, и предохраниельное...

Номер патента: 1665135

Опубликовано: 23.07.1991

Авторы: Грешнов, Еремин, Завьялов, Никитин, Овчинин, Рыбаков

МПК: F16J 15/00

Метки: валов, вращающихся, испытания, стенд, уплотнений

...ответные внутренние поверхности кольцевых обойм представляютсобой конусы с направлением поверхностикольцевых обойм представляют собой конусы с направлением угла конусности к центруобоймы.За счет конической поверхности достигается высокая точность соосности присборке составной (разъемной) конструкциикамеры,Камера монтируется на оправке 10; которая, в свою очередь, устанавливается навалу 11 привода 12. Промежуточный упор 3разделяет камеру на две разобщенные полости (при увеличении количества промежуточных упоров и соответственно кольцевыхобойм камера разделяется на несколькоразобщенных полостей), Торцовые упоры 1и 2 снабжены фиксаторами 13 положениякамеры на оправке, выполненными в видеустановочных винтов. Имея сменные вкладыши и...

Номер патента: 1665136

Опубликовано: 23.07.1991

Авторы: Белоусов, Зрелов, Фалалеев

МПК: F16J 15/16

Метки: уплотнение, щеточное

...на необходимость повышения плотности щетки.Однако это приводит к увеличению точек контакта щетки с валом и, как следствие, к увеличению выделяющегося тепла. Проволочки из материала, обладающего высоким модулем упругости при высокой температуре (характерной для авиационного двигателя), обладают низким коэффициен том теплопроводности и высоким коэффициентом трения при контакте с металлической поверхностью вала, Все это приводит к существенному нагреву проволочек в зоне контакта и снижает надежность уплотнения 10 (проволочки могут свариться между собой,расплавиться и, наконец, просто выгореть), Традиционный путь повышения надежности - уменьшение плотности щетки.Это, во-первых, уменьшает число точек 15 контакта и количество...

Номер патента: 1665171

Опубликовано: 23.07.1991

Автор: Царенко

МПК: F16J 12/00, F17C 1/00

Метки: сосуд

...по диаметру.На фиг. 1 представлен сосуд в сборе, й 1 родольный разрез; на фиг. 2 - сечение А-А на фиг, 1.Сосуд содержит сферические днища 1 ис патрубками 3 и 4 и обечайку 5 с поперечными кольцевыми ребрами б, продольными Ребрами 7 и бандажами б. Днище 1 выполйено в виде съемной крышки с фланцем 9,бечайка 5 выполнена в виде сопрягающихя по длине сфер 10. Поперечные кольцевые ебра 6 расположены в местах сопряжения межнцх сфер 10. Диаметр ребер 6 не преышает диаметра фланца 9, Ширина банда ей 8 (Ь) больше толщины ребер 6 и 7 (с),родольные ребра 7 имеют форму обечайки и днищ 1 и 2 и скреплены с бандажами 8. Патрубки 3 и 4 размещены между продольНыми ребрами 7 на днище 2.Сосуд работает следующим образом, Избыточное давление среды передается...

Номер патента: 1668445

Опубликовано: 07.08.1991

Авторы: Аббасов, Баранова, Кривошей, Четверткова, Чупахина, Шекоян, Шишкарев

МПК: A01K 39/02, C22C 9/05, F16J 15/00 ...

Метки: материал, меди, основе, спеченный, уплотнительный

...основе меди, преимущественно для седел клапанов в автопоилках для птиц, содержащий графит, олово и титан, отличается тем, что дополнительно содержит ферромарганец при следующем соотношении компонентов, мас,0; графит 3-4, олово 3-4, титан 10-13, ферромарганец 5- 12, медь остальное, Усадка материала при спекании снижается с 3,3 до 0,15-0,5, что повышает технологичность материала, протечка воды в клапанах уменьшается в 10 раз, а ресурс работы клапанов возрастает с 5-7 до 18 лет, 1 табл,давлении 4 т/см, Полученные прессовки устанавливали в контейнер и спекали 2 ч в камерной печи ОКБв водороде при 700 С. После остывания контейнера с изделиями до 100 С отключали подачу водорода и при 60 С выгружали полученные седла клапанов из контейнера,...

Номер патента: 1668725

Опубликовано: 07.08.1991

Авторы: Вербицкас, Гяцявичюс, Даукшис, Плущяускас

МПК: F04B 39/00, F16J 9/10

Метки: качающимся, компрессор, поршнем

...9 связано электроконтактом 11 с валом 4, а последний электрически связан с кольцом 6 из пьезокерамического материала,ползун 8 подключен к одной из электро- клемм и установлен с возможностью контакта с полукольцами 9, а между полукольцами 9 и валом 4 расположена прокладка 12 из диэлектрического материала.Прокладки 10 между полукольцами 9 расположены в плоскости, проходящей через ось кривошипа 5, профиля полуколец 9 выполнены симметричными относительно плоскости, проходящей через середину, а электроконтакты 11 подсоединены к срединам полуколец 9,Кроме того, цилиндр уплотнен крышкой 13 с всасывающим и нагнетательным клапанами 14 и 15, а электроклеммы компрессора подключены к источнику 16 питания.При работе компрессора качающийся поршень...

Номер патента: 1668788

Опубликовано: 07.08.1991

Авторы: Гвинерия, Десятников, Дзоценидзе, Кукушкин, Милорадов, Энман

МПК: F16J 15/00

Метки: плунжера, уплотнения

...торце кольцевой выступ 10, расположенный в проточке, выполненной в нажимном элементе 5 уплотнителя 3 между его торцовыми поверхностями, контактирующими с торцом фланца 7, С другой стороны фланца 7 имеется цилиндрическаяпалка 11, на которой расположен уплотни тель низкого давления в виде охватывающего ,ее по окружности без зазооа антифрикционного вкладыша 12 из полимерного материала, имеющего на наружной поверхности кольцевую канавку 13, в которой установлено уплотнительное кольцо 14 из эластомерного материала например, из резины, полиуоетана и т.п.). Регулировка силы зажатия уплотнителя 3 высокого давления производится с помощью шайб 15, а уплотнителя низкого давления - с помощью стакана 16 и крепежных элементов 17, Бурт 18 стакана 16...

Номер патента: 1668789

Опубликовано: 07.08.1991

Авторы: Морунов, Прохоренко, Тильман, Трусов

МПК: F16J 15/16

Метки: вала, комбинированное, уплотнение

...манжета 3стояночного уплотнения, закрепленная вовтулке 4, На валу 1 установлено динамическое уплотнение 5 (винтовое), Втулка 4 установлена в корпусе 6 механизма (например,масоса) с возможностью перемещения и содной стороны имеет образованную с корпусом полость 7, соединенную через сверление 8 с источником (полостью)повышенного давления жидкости, а с другой стороны подпружинена пружиной 9.Уплотнение работает следующим образом.При работе механизма, например насоса, работает только динамическое уплотнение 5 (винтовое), при останове механизмаработает резиновая манжета 3. Как толькомеханизм (насос) начинает работать, в полости нагнетания насоса возрастает давлениеи жидкость через сверление 8 в корпусе 6передается в полость 7. Давление...

Номер патента: 1668790

Опубликовано: 07.08.1991

Авторы: Белоусов, Фалалеев

МПК: F16J 15/34

Метки: гидростатическое, зазором, регулируемым, торцовое, уплотнение

...гидростатическая камера 11 обеспечивает бесконтактную работу торцового уплотнения сгарантированным зазором между кольцами1 и 3, Повышение давления в уплотняемойполости 14 (при переходе на более напряженный режим) вызывает раскрытие уплотнения, Величина зазора определяетсягидростатической силы, возникающей в щели уплотнения, и закрывающей силы, равной сумме усилия от пружины 5 игидравлической силы от давления уплотня емой среды, определяемой диаметром расположения вторичного уплотнения.Повышение уплотняемого давления в бесконтактном торцовом уплотнении вызываетпреобладающий рост гидростатическогоусилия в щели, что и приводит к раскрытиюуплотнения,Кольцо 3 при больших перепадах давления на уплотнении будет испытывать деформацию, На...

Номер патента: 1668791

Опубликовано: 07.08.1991

Авторы: Егоров, Лысенков, Михалев, Сайкин, Стрельцов

МПК: F16J 15/43

Метки: магнитожидкостное, торцовое, уплотнение

...и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинатГ 1 атент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к уплотнительной технике и может быть использовано в машиностроении, химической промышленности, вакуумной технике, где требуется герметизация объемов. 5. Целью изобретения является иовышение надежности и упрощение монтажа уплотнения за счет повышенияудерживаемого перепада давления и 10уменьшения усилий отрыва элементов уплотнения,На чертеже представлено уплотнение,разрез.Уплотнение содержит чашеобразную 15обойму, выполненную из двух частей - торцовой 1 и боковой 2, последняя охватываетбурт 3, Магнитная жидкость 4 находитсямежду буртом 3 и полюсным наконечником5 и удерживается...

Номер патента: 1670272

Опубликовано: 15.08.1991

Авторы: Авербух, Кобяков, Флаксин, Ходзинский

МПК: F16J 9/20

Метки: кольца, маслосъемного, поршневого, расширителя, тангенциального

...для изготовления расширителей маслосьемных поршневых колец.Целью изобретения является повышение маслосьемных свойств.На фиг.1 показана заготовка тангенциального расширителя; на фиг.2 - расширитель со скребковыми элементами, изометрия; на фиг.З - элемент расширителя; на фиг.4 - узел маслосъемного поршневого кольца, разрез.Способ реализуют следующим образом.Заготовки тангенциального расширителя из проволоки, например, прямоугольного сечения первоначально формируют в виде волнистой пружины, при этом вершины наружных петель 1 скругляют, а вершины внутренних петель 2 выполняют в виде прямых участков. 1670272 А 1которого соединяют при помощи зацепов 10, Затем устанавливают нижний скребковый элемент 5, а после него верхний сегментный...

Номер патента: 1670273

Опубликовано: 15.08.1991

Авторы: Бескорсый, Кучерявенко, Левченко, Офицеров, Пренцлау

МПК: F16J 15/02

Метки: низкотемпературное, уплотнение

...расширеозможностей путеми соединения,При выполнении соединения по фиг,2 предпочтительно фланец соединяемой детали 1 выполнять из материала, обеспечивающего соединение с уплотняющим веществом в пределах 0,5-1,5 кгс/см, или2 такой материал в виде покрытия наносить на зуб 8 соединяемого элемента, Соединяемые элементы могут быть выполнены в виде конусов 9 и 10, входящих один в другой, между которыми размещено связующее вещество (фиг.3). В качестве покрытия может служить полиэтилентерефталат или различные марки эпоксидных смол, не разрушающиеся при криогенных температурах. ых но На фиг.1-5 предратурное уплотнениния,авлено нипримеры темп полн Низкотемперату держит соединяемые ненные в виде фланц Промежуточная шайб 3 и 4, Между соединя...

Номер патента: 1670274

Опубликовано: 15.08.1991

Авторы: Бойцов, Букреева, Васева, Тесленко, Хохлов, Юрченко

МПК: F16J 15/34

Метки: вала, уплотнение

...взаимодействующий с ним кольцевой магнит 11, 30Уплотнение работает следующим образом.При неподвижном вале 1 периферийная часть конической манжеты 9 из эластомерного материала, например графитозапол ненного фторопласта, плотно прижата к корпусу 4 силами упругости манжеты или магнитным взаимодействием металлического кольца 10 и кольцевого магнита 11.При этом опорная шайба 2 точно установле на относительно корпуса 4 с помощью клиньев 6 и регулировочных винтов 7, обеспечивающих отсутствие торцового биения, Перед работой уплотнения клинья 6 и регулировочные винты 7 демонтируются. При 45 наборе оборотов на металлическое кольцо 10 действует возрастающая центробежная сила, которая создает момент, отклоняющий металлическое кольцо 10 и рабочую...

Номер патента: 1670454

Опубликовано: 15.08.1991

Автор: Болотин

МПК: F16J 13/06, F16J 13/08, G01M 3/08 ...

Метки: герметичность, заглушка, испытания, труб

...следующим образом,На концевой участок испытываемой трубы 2 устанавливают накидной элемент 3. Внутрь трубы 2 вставляют уплотнительный узел,При сборке заглушки по фиг. 1 на стяжной винт 7 устанавливают крышку 1 до упора в торец трубы 2. затем затягивают гайку 9, при этом уплотнительная втулка 12 деформируется посредством диска 10 и конической втулки 14, которая перемещается своим торцом со скосом относительно поверхности несущей втулки 11.При сборке заглушки по фиг, 3 устанавливают крышку 1 на торец несущей втулки 11, с которой жестко соединена пробка 19, Затем с помощью крепежных элементов 28 к пробке 19 присоединяют упорное кольцо 16 с нажимными винтами 17, При эавинчивании винтов 17 посредством кольца 20 и крышки 1 деформируется...

Номер патента: 1672048

Опубликовано: 23.08.1991

Авторы: Бородин, Карагусов

МПК: F16J 1/14, F16J 1/22

Метки: узел, шатунно-поршневой

...изобретения - повышение ресурса 5 при работе в газовой среде без жидкой сази.На чертеже представлен шатунно-поршневой узел, продольный разрез.Узел содержит шатун 1 с шаровой голо вкой 2 и фиксатором 3, поршень 4 и прижимную втулку 5 со сферическими гнездами 6 и 7, В шатуне 1 выполнена полость 8, а в шаровой головке 2 - каналы 9 с фасками 10, сообщающие полость 8 со сферическими 15 гнездами 6 и 7. Полость 8 заполнена порошковой смазкой (не показана) и снабжена заглушкой 11. Каналы 9 могут быть выполнены в виде цилиндрических или конических отверстий или иметь прямоугольное сечение 20 (в виде щели), Они размещены равномерно по шаровой головке 2 таким образом, чтобы при любом положении шатуна не происходило их раскрытие, т.е....

Номер патента: 1672049

Опубликовано: 23.08.1991

Автор: Прохоров

МПК: F16J 3/02

Метки: заделки, мембраны, узел, эластичной

...О.Хрипта Заказ 2821 Тираж 420 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к машиностроению и может быть использовано в гасителях пульсаций давления потока рабочейсреды,Цель изобретения - повышение надежности и герметичности узла.На чертеже представлен узел заделки,продольный разрез.Узел содержит корпус 1 с коническимвыступом 2, прижимные крышки 3 и мембрану 4 чашеобразной формы постояннойтолщины. Крышка 3 и выступ 2 образуютполость 5, поперечное сечение которой выполнено в форме прямоугольной трапеции,обращенной меньшей боковой стороной к 15выступу 2, а большим...

Номер патента: 1672050

Опубликовано: 23.08.1991

Авторы: Рашевский, Штеле

МПК: F16J 12/00, F17C 1/00

Метки: давлений, сверхвысоких, создания, статических

...этом они удлиняются,Изобретение относится к техникесверхвысоких давлений и может быть использовано в технологических и исследовательских установках.Цель изобретения - упрощение конструкции и уменьшение габаритов.На фиг.1 представлено устройство, разрез; на фиг.2 - то же, вид сверху,Устройство содержит цилиндр 1 с днищем2 и поршень 3, установленный в цилиндре 1 с 10воэможностью возвратно-поступательногоперемещения, Цилиндр 1 и поршень 3 снабжены опорными плитами 4 с отверстиями 5,в которых закреплены своими концамистержни б, выполненные иэ металла с эффектом термомеханической памяти формы,В поршне 3 выполнен сквозной канал 7 спробкой 8 для заливки в цилиндр рабочейжидкости 9.Устройство работает следующим образом,Подготавливают к работе...

Номер патента: 1672051

Опубликовано: 23.08.1991

Автор: Каушлы

МПК: F16J 13/00

Метки: высокого, давления, каушлы, сосуд

...высокого давления содержит корпус 1 с люком 2, крышку 3 с уплотнением 4, плиту 5, установленную параллельно крышке, стенки 6, соединяющие последнюю с плитой 5, зажимные узлы 7 со стержнями 8 и 9, шарнирами 10 и роликами 11. Стенки 6 выполнены эластичными и образуют совместно с плитой 5 и крышкой 3 герметичную камеру 12, в стенке которой выполнено отверстие с заглушкой 13. На крышке 3 установлены направляющие 14, по которым перемещается плита 5, Кольцевая стенка корпуса 1, примыкающая к люку 2, выполнена со скосом. Крышка 3 снабжена замками, например, магнитными, а стержень 8 - пружинами (не показаны),Сосуд высокого давления работает следующим образом,Отвернув заглушку 13, в камеру 12 эакачивают воздух, создавая в ней давление...

Номер патента: 1672052

Опубликовано: 23.08.1991

Авторы: Климов, Константинов, Малько, Турлюн

МПК: F16J 13/00

Метки: гидроцилиндра, гильзе, крепления, крышки, узел

...элементомв виде шарика 9, установленным в сквозном радиальном отверстии 10, выполненном в замыкающем секторе 7. и поджатым винтом 11 к одной из выемок 12, выполненных на наружной поверхности гильзы 5, а в крышке б выполнено радиальное подводящее отверстие 13, сообщенное с полостью гильзы 5.В выемке 8 крышки б над замыкающим сектором 7 установлена заглушка 14, а в кольцевой канавке 3 выполнено реэьбовое отверстие 15 для монтажа упора (на чертеже не показан), Подводящее отверстие 13 ориентируют при монтаже по направлению оси 16 подводящего патрубка (на чертеже не показан).Узел крепления работает следующим образом.При монтаже гинесовпадения оси 1 бс осью подводящего дроцилиндра в случае подводящего патрубка отверстия вывинчива1672052...

Номер патента: 1672053

Опубликовано: 23.08.1991

Автор: Сярки

МПК: F16J 13/08, F16J 13/16, F16J 13/22 ...

Метки: давления, затвор, сосуда

...на оси 13 на угол 90 в горизонтальной плоскости и размещения ее малой оси поперек большой оси овального отверстия 1.Верхние поверхности плат 8,9 чстановлены на одном уровне, с ними взаимодействует рычаг 17 с возможностью скольжения по этим поверхностям,Контур крышки 2 больше контура отверстия 1, а соотношение размеров отверстия 1 и крышки 2 обеспечивает прохождение крышки 2 меньшим диаметром с зазором через больший диаметр отверстия 1 при ее перемещении из сосуда.Затвор работает следующим образом, Крышка 2 в закрытом положении перекрывает контур отверстия 1. После сбрасывания давления в сосуде включают гидроцилиндр 3 и штоком 4 поворачивают рычаг 18 по часовой стрелке (фиг.1), при этом тяги 14,15 поворачивают рычаг 17 против часовой...

Номер патента: 1672054

Опубликовано: 23.08.1991

Автор: Тривайло

МПК: F16J 15/00

Метки: уплотнительное

...цилиндрических соединений гидравлических и пневматических систем, Целью изобретения является повышение герметичности устройства, Кольцо 3, выполненное с внутренней поверхностью по форме полутора 5 и с двумя наружными выступами б и 7 по форме одинаковых полуторов, само- устанавливается в канавке 4 вала 1 и герметиэирует зазор между валом и цилиндром 2. Благодаря наличию двух барьеров уплотнения (выступов б и 7) на пути утечки, отсутствию острых уплотнительных кромок и самоустановке кольца повышается герметичность устройства, 1 ил,Эластичное уплотнительное кольцо благодаря силам упругости прижимается к валу 1 и цилиндру 2, перекрывая имеющиися,(р между ними зазор и предотвращая перетекание рабочей среды, например масла, через зазор. При...

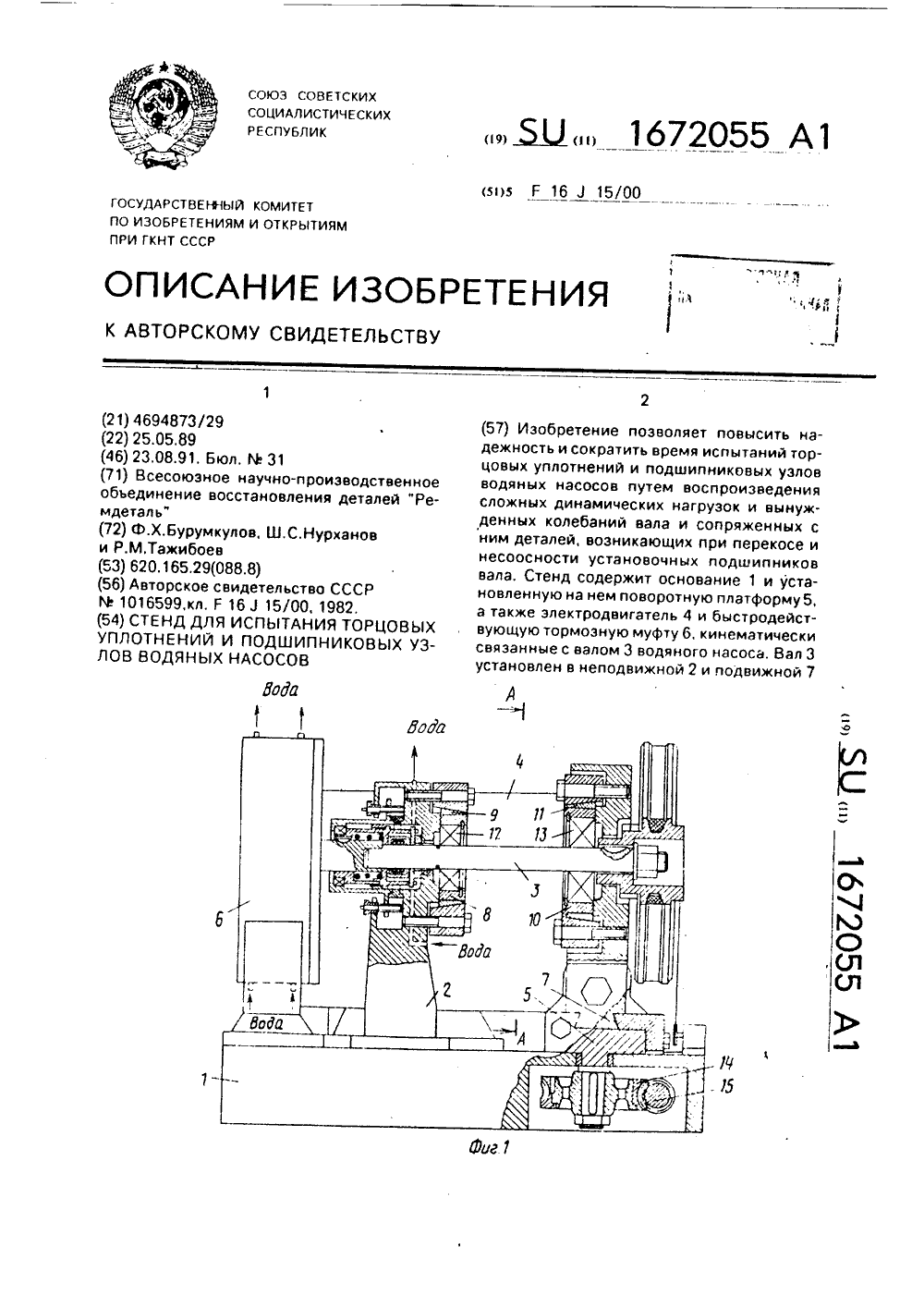

Номер патента: 1672055

Опубликовано: 23.08.1991

Авторы: Бурумкулов, Нурханов, Тажибоев

МПК: F16J 15/00

Метки: водяных, испытания, насосов, подшипниковых, стенд, торцовых, узлов, уплотнений

...перекосов и несоосности установочных подшипников 12 и 13 вала 3 опора 7 размещена на поворотной 45 платформе 5 и установлена с возможностью таний тормозная муфта б по сигналу с блока управления осуществляет нагружение вала 3, имитируя динамические режимы, характерные для реальных условий эксплуатации насосов, Вращение платформы 5 и перемещение подвижной опоры 7 создает заданный и контролируемый переос и несоосность установочных подшипников 12,13 вала 3.2 ил. перемещения относительно платформы 5 в направлении, перпендикулярном оси вала 3. Платформа 5 имеет червячное колесо 14, находящееся в зацеплении с червяком 15,Стенд снабжен системой подачи и терморегулирования рабочей жидкости, подаваемой в испытательную амеру.Датчики контроля...
