Номер патента: 1805421

Опубликовано: 30.03.1993

Авторы: Есипов, Иванкин, Разуваевский, Фурман

МПК: G01V 1/16

Метки: кос, подборки, сейсмических

...фиксатор 12 и откидывают каретку 11,после чего конец сейсмической косы 13 укладывают на поверхности ведущего барабана 3 и фиксируют откидную каретку в 45прежнем рабочем положении. При этом сейсмическая коса 13 оказывается прижатойроликами 7, 8 к поверхности ведущего барабана 3,После заправки сейсмической косы 13 в 50подборочный леханизм 2 транспортноесредство 1 начинает движение вдоль сейсмической косы 13 и одновременно операторвключает приводной электродвигатель 4,который через шкив 6 и ремень 5 приводит,55во вращение ведущий барабан 3, Ведущийбарабан 3 начинаег вращаться и за счетфрикционных связей увлекает за собой сейсмическую косу 3, подавая ее в кузовтранс портного средства 1. При подборке сейсмической косы 13 одинаковой...

Номер патента: 1631480

Опубликовано: 28.02.1991

Авторы: Есипов, Разуваевский, Фурман

МПК: G01V 1/16

Метки: кос, подборки, сейсмических

...12. Генератор 9 вырабатывает напряжение питания электродвигателя 4 ведущего барабана 3. Электродвигатель 4 с помощью клинового ремня 5 через шкив 6 вращает ведущий барабан 3, который за счет фрикционных сил увлекает за собой сейсмическую косу 13 и подает ее в кузов транспортного средства 1. Синхронизация скорости вращения ведущего барабана 3 в зависимости от скорости движения транспортного средства 1 осуществляется бесконтактным датчиком 14 вращения и формирователем 15 импульсов, которые обеспечивают частотно-импульсную модуляцию (ЧИМ) напряжения питания, при которой изменяется частота коммутации, а длительность импульсов остается ностоян-. ной, с последующей демодуляцией и управлением скоростью вращения электродвигателя 4 ведущего...

Номер патента: 1495733

Опубликовано: 23.07.1989

Авторы: Давыдов, Нургалеев, Переплетчиков, Разуваевский

МПК: G01V 1/16

Метки: кос, подборки, сейсмических

...сейсмически.:,ких кос работает следующим образом.Транспортное средство 1 устанавливается над концом сейсмической косы 11 или рядом с ней. Конец сейсмической косы 11 протягивается по роликам 7 и 8 и укладывается междуплечами рычагов 13 и 14, предварительно отжав накладки 17 и 18 к внутренней стороне рычагов 13 и 14, че-.:рез ролик 10 телескопического устройства 9 в кузов транспортного средства 1. С помощью системы 2 управления включается привод 4, происходит 3 4вращение ротора 5, При этом захватные устройства 6 с сейсмической косой 11 перемещаются в направлении,укаэанной стрелкой на фиг.1. Во время этого движения при перекатываниироликов 22 и 23 (фиг.2) по рабочимповерхностям направляющих 12 двуплечие рычаги 13 и 14 поворачиваются...

Номер патента: 1472655

Опубликовано: 15.04.1989

Авторы: Разуваевский, Фурман

МПК: E21B 47/06

Метки: аномальных, защиты, параметров, погружного, режимов, скважине, технологических, электродвигателя

...Фазнога напряжения. Прямоугольные импульсы Пно 1 и Ц О поступают соответственно на инвертирующие входы первого и второго компаратарав 8 и 9, одновременно на неинвертирующий вход первого компаратара 8 поступает сигнал Пр с выхода измерителя-преобразователя 1 давления, а на неинвертирующий вход второго компаратара 9 поступает сигнал П-,- с выхода измерителя-преобразователя 2 температу-ры. На объединенных выходах компараторов 8 и 9 Формируется сигнал Ук, поступающий на вход преобразователя 3 напряжение-частота, Таким образом, в течение отрицательного полупериода напряжения сети (время Е -) осуществляется,замер давления в скважи" не и преобразоваиие величины выходно го напряжения преобразователя 1 преобразователем 3 напряжение-частотав...

Номер патента: 1441265

Опубликовано: 30.11.1988

Авторы: Ворсин, Николаев, Разуваевский

МПК: G01N 11/14

Метки: вискозиметр, ротационный

...жесткость системыпри кручении. Однако это не сокращает диапазона измерений, так как крутящий момент через втулку 10 воспринимается электромагнитом. 4 ил. 2Датчик 8 положения выполнен в виде излучателя 13 и фотоприемника 14,оветовой поток между которыми изменяется выступом 15 на рычаге 12. Датчик 8 положения отрегулирован так,что при отсутствии нагрузки на измерительный цилиндр 3 выступ 15 перекрывает половину отверстия 16 в корпусе датчика (фиг.2) и сигнал рассогласования отсутствует,При перемещении выступа 15 изменяется световой поток, попадающий вфотоприемник 14. Появляется сигналрассогласования в фотоэлектрическоммосте во вторичном приборе 7. Находящийся там же усилитель усиливаетэтот сигнал,и подает напряжение накатушку...

Номер патента: 1403207

Опубликовано: 15.06.1988

Авторы: Разуваевский, Фурман

МПК: H02H 7/09

Метки: защиты, неполнофазного, питающей, режима, сети, электроустановки

...органа может быть элемент, коммутирующий электроустановку, например контактор, вместо аварийного динистора можно использоватьтиристор, работающий как динистор. 55Устройство работает следующим образом.В исходном состоянии при наличии всехтрех фаз контролируемой сети на выходе трехфазного однополупериодного выпрямителя 1, аварийный динистор 12 открыт, на управляющем электроде тиристора 6 блокировки положительный сигнал отсутствует и тиристор 6 блокировки закрыт, напряжение на аноде тиристора 2 запуска имеет форму, показанную на фиг. 2, кривая 17.При нажатии кнопки 4 Пуск тиристор 2 запуска открывается и срабатывает исполнительный орган 3.При пропадании напряжения одной из фаз контролируемого напряжения, например А, прекращается...

Номер патента: 1149092

Опубликовано: 07.04.1985

Авторы: Нестеренко, Разуваевский

МПК: F16J 15/02, F16L 23/16

Метки: нестеренко-разуваевского, соединение, фланцевое

...комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раунская наб д. 4/5 Филиал ППП сПатент, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению, а именно к уплотнениям фланцевых соединений, изготовленных из легких сплавов,Целью изобретения является повышение надежности фланцевого соединения путем равномерного зажима уплотнительной прокладки по всему периметру с определенным усилием при неплоскостности торцовых поверхностей фланцев,На чертеже изображено фланцевое соединение.фланцевое соединение содержит один фланец-корпус 1, в канавке которого размещена упругая уплотнительная прокладка 2 и закреплена выступающая футорка 3, в другом фланцс - крышка 4 закреплена утопающая футорка 5, соединение...

Номер патента: 972328

Опубликовано: 07.11.1982

Авторы: Осипов, Разуваевский, Стреленя

МПК: G01N 11/14

Метки: вискозиметр, ротационный

...исследуемого раствора.В коаксиальном зазоре 7 жидкость деформируется, создавая крутящий момент нанеподвижном цилиндре 1, который закручи 15 вает компенсационную пружину 5 на определенный угол, фиксируемый шкалой 6.Зная угол поворота шкалы 6 при нескольких скоростях вращения второго цилиндра 2по известным зависимостям рассчитываютреологические показатели исследуемой жидкости.Применение предлагаемого ротационного вискозиметра с заданным соотношением зазора позволит уменьшить погрешность измерения реологических парамет 25 ров буровых растворов, что способствуетувеличению механической скорости буренияи снижению аварийных ситуаций,( г )2 1 ( Рв ) Формула изобретения 30 Ротационный вискозиметр, содержащийтри коаксиально расположенных...

Номер патента: 970125

Опубликовано: 30.10.1982

Авторы: Нестеренко, Разуваевский

МПК: G01G 23/01

Метки: балансировки, весов, рычажных-плотномера

...осью, проходящей через опорное ребро призмы.На фиг. 1 изображены весы рычажные-плотномер, реализующие данный способ; на фиг. 2 и 3 - варианты изменения части массы рычага весов.Весы состоят из стойки 1, рычага 2 с движком 3, мерным стаканом 4, уровнем 5 и двумя призмами б и 7. На рычаге нанесены две шкалы 8 и 9,через крышку 10 рычага проходит регулировочный винт 11, связанный с подвижным грузом 12. На фиг, 2 показано уменьшение массы рычага 2 путем,высверливания полости 13 под призмой б,а на фиг.3 увеличение его массы путем добавления дополнительного груза 14. Балансировку весов производят следующим образом .В мерный стакан 4 помещают тарировочный груз с массой, соответствующей плотности раствора, указанной на первом делении...

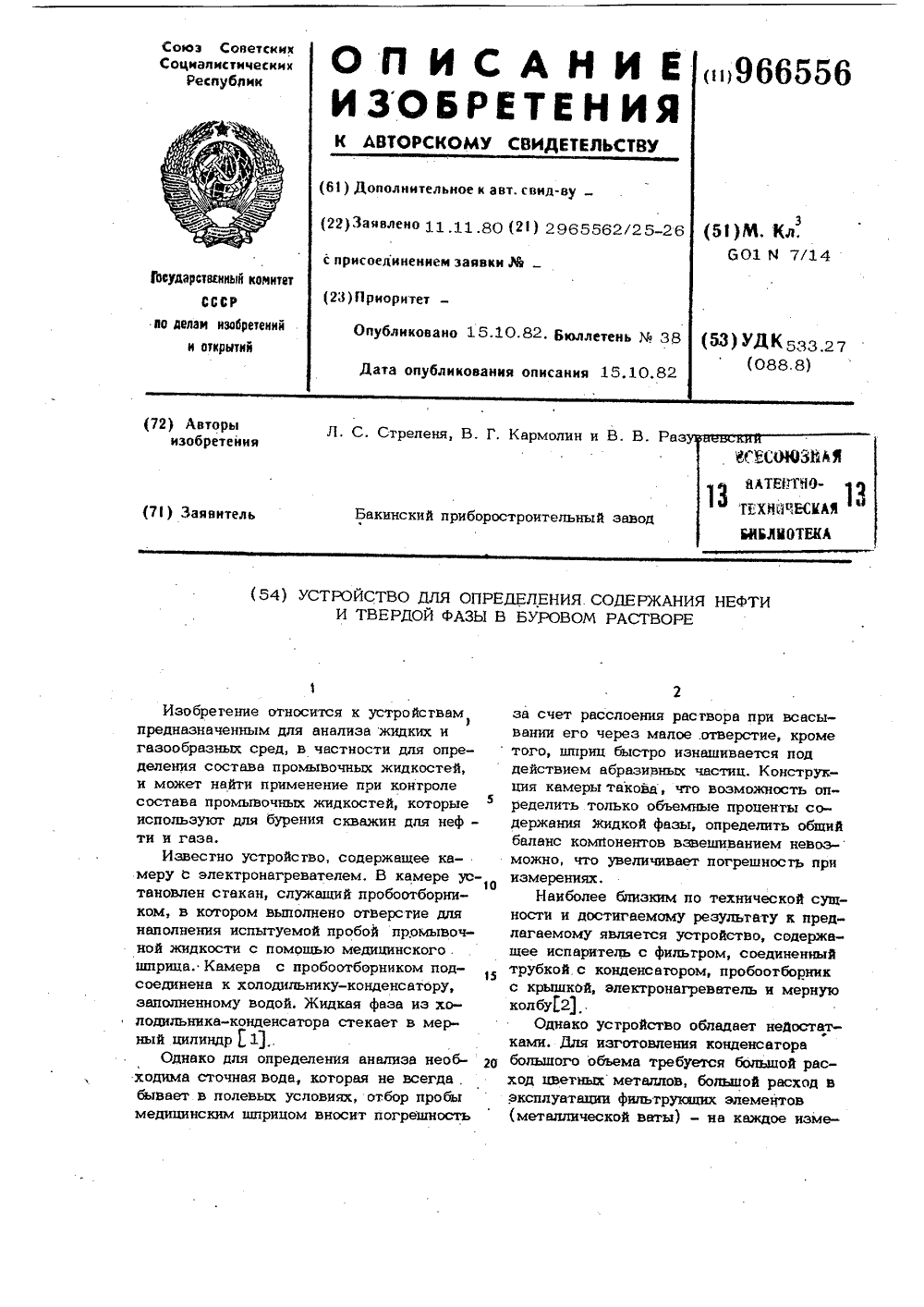

Номер патента: 966556

Опубликовано: 15.10.1982

Авторы: Кармолин, Разуваевский, Стреленя

МПК: G01N 7/14

Метки: буровом, нефти, растворе, содержания, твердой, фазы

...в имеющиеся щели. Огбойники на кольцах препятствуют постоянному притоку выброшенных на стенкуисцарителя капель затекать в щели разь 56фемного соединения. Выполнение колец изметалла, имеющего больший коэффициентлинейного температурного расширения,чем у испаригеля и крышки, обеспечивает самоуплотнение при нагреве (испаритепь нагревается раньше, чем испытуемаяпроба промывочной жидкости), а при остывании обеспечивается легкая разборка иоперативность работы.Заполнение конденсатора гипосульфитом натрия обеспечивает работу устройства без дополнительной погрешности притемпературе окружающей среды до +50 Сза счет того, что при температуре +(50 -о52) С гипосульфит натрия плавится, а наего плавление затрачивается большое количество тепла, тем...

Номер патента: 935749

Опубликовано: 15.06.1982

Автор: Разуваевский

МПК: G01N 11/14

Метки: буровых, растворов, свойств, структурно-механических

...контргайки 9.Использование введенных в устройство стакана с наружной резьбой, имеющим возможность перемещения, подпружиненных подшипниковых камней и контргайки повышает надежность устройства при его эксплуатации и транспортировке, увеличивает его долговечность. формула изобретения Устройство для определения струк турно-механических свойств буровыхрастворов по атв. св, У 378755,о т л и ч а ю щ е е с я тем, что,с целью повышения надежности устройства при эксплуатации и транспортировке, оно дополнительно содержитстакан с наружной резьбой, верхнююи нижнюю пружины и контргайку, причем контргайка навернута на стакан,стакан ввинчен в верхний конец стойки, верхняя пружина одним концомжестко закреплена на донной частистакана, другим - на...

Номер патента: 323577

Опубликовано: 01.01.1972

Авторы: Зеликман, Разуваевский

МПК: F16D 7/00

Метки: муфта, предохранительная

...полумуфты, входящие одна в другую. Ведущая полумуфта имеет лыску, а ведомая - срез, расположенные в параллельных плоскостях по одну сторону от оси валов. Между лыской и срезом предусмотрен необходимый для срабатывания зазор, например 0,5 - 1,0 лтл 1 при диаметрах 3 - 8 лл 1. казана муфта в продольиом фиг, 2 - разрез по А - А ца 3 - муфта в момент срабаты Полумуфты прижаты упругой П-обрязцой скооой 5, полка которой коцт 1 ктирует с лыской полумуфты 1.Муфта работает следу 1 ощим образом.Ведущая полумуфта 1 вводится в отверстие ведомои полумуфты 2, Лыска и срез, имеющиеся ца соответствующих полумуфтах, располагаются в пяраллельцых плоскостях по одцу сторону от оси. В этом положении ца ведомую полумуфту путем разжатия ставят упругую скобу д....
