Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

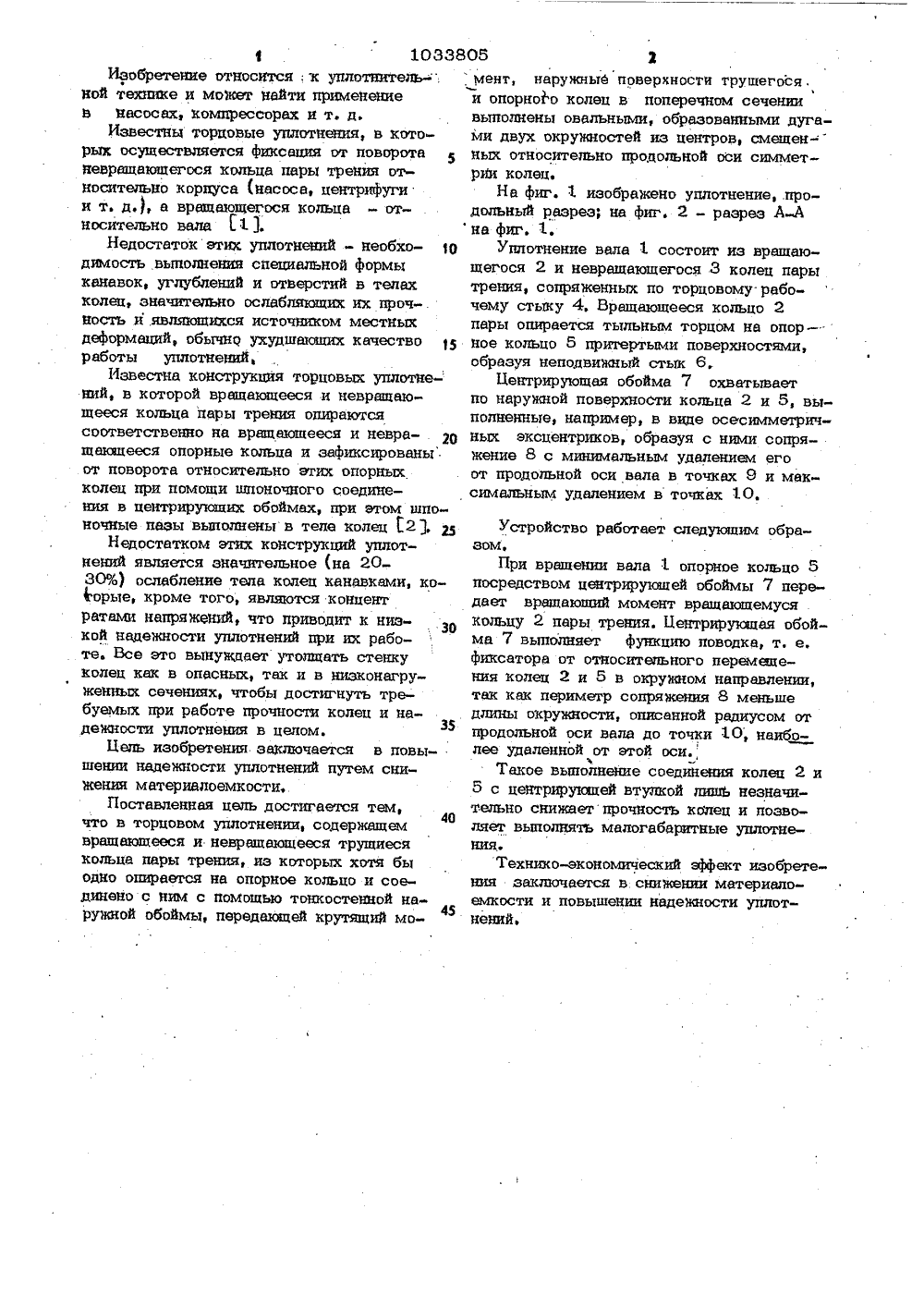

мент, наружный поверхности трущегося,щю 1и опорнот о колец в поперечном сечениивыполнены овальными, образованными дугами двух окружностей из центров, смещенных относительно продольной оси симметрии колец.На фиг. 1 изображено уплотнение, продольный разрез; на фиг. 2 - разрез А-Ана фиг. 1,Уплотнение вала 1 состоит из вращающегося 2 и невращающегося 3 колец парытрения, сопряженных по торцовому-рабочему стыку 4, Вращающееся кольцо 2пары опирается тыльным торцом на опор-.ное кольцо 5 притертыми поверхностями,образуя неподвижный стык 6.Бентрирующая обойма 7 охватываетпо наружной поверхности кольца 2 и 5, выполненные, например, в виде осесимметричных эксцентриков, образуя с ними сопряжение 8 с минимальным удалением егоот продольной оси вала в точках 9 и максимальным удалением в точках 10. Устройства работает следукацим образом,При вращении вала 1 опорное кольцо 5посредством центрируюшей обоймы 7 передает вращающий момент вращающемусякольцу 2 пары трения. Центрирующая обойма 7 выполняет функцию поводка, т. е,фиксатора от относитепьного перемещения колец 2 и 5 в окружном направлении,так как периметр сопряжения 8 меньшедлины окружности, описанной радиусом отпродольной оси вала до точки 10; наиболее удаленной от этой оси.Такое выполнение соединения колец 2 и5 с центрирующей втулкой лишЬ незначительно снижает прочность кореец и позволяет выполнять малогабаритные уплотненияТехнико-экономический эффект изобретения заключается в снижении материалоемкости и повышении надежности уплотнений, . 103380Изобретение относится . к уплотнитель-".ной технике и может найти применениеВ Насосаку КОМПРЕССОРаХ И Та ДфИзвестны торцоВые уплотнения В которых Осуществляется фиксация от поВОротаНевращающегося кольца парь 1 трения относительно корпуса (насоса, центрифугии т. д а вращающегося кольца - относительно вала 1 .Недостаток этих уплотнений - необхо рдимость выполнения специальной формыканавок, углублений и отверстий в телахколец, значительно ослабляющих их проч-.ность и являкяцихся источником местныхдеформаций, Обычно ухудшающих качество 15работы уплотнений,Известна конструкция торцовых уплотнений, в которой вращающееся и невращающееся кольца пары трения опираютсясоответственно на вращакацееся и невращающееся опорные кольца и зафиксированы.от поворота относительно этих опорныхколец при помощи шпоночного соединения в центрируицих обоймах, при этом шпоночные пазы выполнены в теле колец 2. дНедостатком этих конструкций уплотнений является значительное (на 2030%) ослабление тела колец канавками, которые, кроме того, являются концентратами напряжений, что приводит к низкой надежности уплотнений при их работеа Все это Вынущпает утолщать стенкуколец как в опасных, так и в низконагруженных сечениях, чтобы достигнуть требуемых при работе прочности колец и надежности уплотнения в целом.Бель изобретения заключается в повышении надежности уплотнений путем снижения материаловмкости,Поставленная цель достигается тем,40что в торцовом уплотнении, содержащемвращающееся и невращающееся трущиесякольца пары трения, из которых хотя быодно опирается на опорное кольцо и соединено с ним с помощью тонкостенной наружной обоймы, передающей крутящий мо 451 д 33808 Составитель А. Ополченцевенко Техред И.Метелева Корректор; И, Ватрушкин род, уи. Проектная, 4 Филиал ППП "Патент", г Заказ 5597 40 Тираж 925 Подпис ВНИИПИ Государственного комитета СС по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб
СмотретьЗаявка
3453695, 11.06.1982
ПРЕДПРИЯТИЕ ПЯ М-5356
ГОЛУБЕВ АЛЕКСЕЙ ИВАНОВИЧ, МЕЛЬНИК ВИКТОР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 07.08.1983
Код ссылки
<a href="https://patents.su/3-1033805-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
