Анофриев

Номер патента: 1780999

Опубликовано: 15.12.1992

Авторы: Анофриев, Меденков, Розенблюм, Роспасиенко, Свирский, Тишков, Урин

МПК: B24B 15/04

Метки: круглого, шлифования

...толкателей 12 опор 11 после снятия валка 8 с подушками 9 с устройства для круглого шлифования.Установили необходимые соотношения жесткостей исходя из следующего.Вертикальная жесткость Ся каждой опоры составляетС = О и ф зураб, (1)где и - число опор с упругими элементами;Ераб - ВЕРтИКЭЛЬНЭЯ ДЕФОРМаЦИЯ ОПОРЫпри нахождении валка в рабочем полокении (в центрах 3 и 5).Аналоги.гно; сдвиговые жесткостиСх = г=х/г 1Храб и Су = 1 уй.Ураб (2)где Гх и Гу- сдвиговые усилия, прилагаемыек подушкам 9 при центрировании валка 8; .Храб И Ураб- ВОЗМОЖНЫЕ РабОЧИЕ СМЕЩЕния вдоль соответствующих осей при центрировании валка.Т,к. реальные возможности неточностиразмеров подушек и визуального регулиро-.вания положения опор по высоте, составляют не менее 23:мм,...

Номер патента: 1702002

Опубликовано: 30.12.1991

Авторы: Анофриев, Климковский, Пасальский, Пацер, Потапов

МПК: F16C 19/54

Метки: опора

...1 опоры, расположенной на неподвижном основании.Ресивер высокого давления подключается к полостям упругих элементов при скоростигде аъ - собственная частота системы при подключенном к полостям упругих элементов ресивера высокого давления;к - отношение давления в ресивере низкого давления к давлению в ресивере высокого давления,При скорости вышеуказанной ресивер высокого давления отключается и подключается ресивер низкого давления.При подключении любого иэ ресиверов к полостям упругих элементов 4 происходит равномерное распределение как осевой так и радиальной нагрузки между подшипниками, так как упругие элементы однотипны, полости их соединены между собой и подключены к одному иэ ресиверов, т,е. давление во всех упругих элементах...

Номер патента: 1435864

Опубликовано: 07.11.1988

Авторы: Анофриев, Диденко, Тененбаум, Харченко

МПК: F16F 13/00

Метки: опора, роторной, упругая

...Изобретение относится к машиностроению и может быть использовано для гашения колебаний роторов.Цель изобретения - повышение надежности путем снижения динамической нагруженности.На чертеже изображена упругая опора, продольный разрез. Упругая опора содержит втулку-шток 1, взаимодействующие с ним амортизатор 2 и амортизатор 3, который совместно с амортизатором 2 установлен на поршне 4 пневМатического амортизатора 5. На верхней части корпуса пневматического амортизатора 5 установлен ограничитель 6 входа поршня 4 в виде гайки, В корпусе пневматического амортизатора 5 имеется штуцер 7 для подвода воздуха в амортизатор.Упругая опора работает следующим образом. 20В пневматический амортизатор 5 через штуцер 7 накачивают воздух, создавая...

Номер патента: 1280294

Опубликовано: 30.12.1986

Авторы: Анофриев, Иванов, Ивин, Стеценко, Шмалий

МПК: F28D 5/00, F28F 3/04

Метки: теплоотводящее

...ось щелевого отверстия 6 каждой трубки 4 расположена в плоскости симметрии соответствую щего рассекателя 7. Боковая поверхность рассекателей 7 плавно сопряжена с поверхностью ребер 5 с образованием вогнутых цилиндрических поверхностей 8, Между теплообменной поверхностью 1 и коллектором 3 выполнен канал 9 для циркуляции теплоносителя, соединенный с входным 10 и выходным 11 патрубками. Коллектор 3 снабжен патрубком 12 для подвода в него теплоносителя.Устройство работает следующим об разом.Основной поток теплоносителя через входной патрубок 1 О поступает в канал 9, проходя по нему, охлаждает вершины ребер 5 и отводится далее через патрубок 11. Дополнительный поток теплоносителя через патрубок 12 поступает в подводящий коллектор 3, из...

Номер патента: 1221402

Опубликовано: 30.03.1986

Авторы: Анофриев, Франчук, Харченко

МПК: F16F 13/00

Метки: опора, упругая

...и вкладьппами, расположеннымимежду дополнительными упругими элементами и боковыми поверхностямикорпуса, торцовые поверхности вкладышей взаимодействуют с пакетомупругих элементов, установленныхна дне корпуса.1221402 Составитель О.ДавыдоТехред В.Кадар ректор М.Демчи едактор А.Ревин Тираж 880НИИПИ Государственного по делам изобретений и 13035, Москва, Ж, Р аказ 1566/4 Подписнокомитета СССРоткрытийушская наб. д, 4/ 1 а у 5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к упругим опорам роторных машинЦель изобретения - повышение надежности и улучшение амортизиРующих свойствНа фиг. 1 изображена предлагаемая упругая опора-, на фиг, 2 - сечение А-А на фиг. 1. Упругая, опора содержит...

Номер патента: 1209935

Опубликовано: 07.02.1986

Авторы: Анофриев, Архипов, Гонтарь, Евланников, Каменев, Косаротов, Ломоносов

МПК: F04D 29/08

Метки: компрессора, многоступенчатого, уплотнения, центробежного

...к входному патрубку 10. Другим концом канал 9 подключен к газовой полости 2 поплавковой камеры 1, а канал 13 - к газовой полости 4 поплавковой камеры 3, причем место подключения канала 9 к входному патрубку 10 расположено на диаметре Р, меньшем входного диаметра 1 Э рабочего колеса первой ступени 11.Место подключения канала 13 к входному патрубку 10 может быть также расположено на диаметре Рз меньшем входного диаметра Рг рабочего колеса первой ступени 11.Кроме того, система содержит концевые лабиринтные уплотнения 14 и 15 вала 16 с газовыми полостями 17 и 18, лабиринтное уплотнение 19 думмиса 20 и задуммисную газовую полость 21, при этом полости 1 и 18 сообщены между собой каналом 22.При работе компрессора 12 уплотняющая...

Номер патента: 1178952

Опубликовано: 15.09.1985

Авторы: Анофриев, Архипов, Евланников, Каменев, Ломоносов

МПК: F04D 29/08

Метки: вала, нагнетателя, торцовое, уплотнение, центробежного

...крытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4Изобретение относится к компрессоростроению и может быть использовано в торцовых уплотнениях вала центробежных компрессоров,Цель изобретения - повышение надежности работы торцового уплотнения.На чертеже изображено торцовое уплотнение вала центробежного нагнетателя, продольный разрез. Торцовое уплотнение вала центробежного нагнетателя содержит корпус 1, расположенную в нем с образованием кольцевой полости 2 втулку 3 с неподвижным уплотнительным кольцом 4, образующим с вращающимся уплотнительным кольцом 5 контактную пару, и уплотнительный элемент 6, размещенный в кольцевой полости 2, сообщенной при помощи кольцевых зазоров между втулкой 3 и...

Номер патента: 1135761

Опубликовано: 23.01.1985

Авторы: Анофриев, Иванов, Ивин, Коркодола, Смирнов, Стеценко

МПК: C21B 7/16

Метки: доменной, печи, фурма

...достаточно для отвода максимальных тепловых нагрузок. При дальнейшем движении в полости фурмы вода еще обладает достаточной охлаждающей способностью, так как ее температура усредняется и общий нагрев даже на выходе из Фурмы при расходе 1,5-2 л/с не превышает 15-18Плавное сопряжение смежных направляющих поверхностей приливов позволяет создать вогнутый участок носка необходимой длины, занимающей сектор носа 60-120 . Получение вогонутого участка носка такой же длины при помощи только одного прилива потребовало бы значительного увеличения его высоты, что повлекло бы за собой ухудшение циркуляции воды3 1 в полости Фурмы и,неоправданно большое утолщение стенки носка фурмы.Вогнутость участка носка, образованного двумя плавно сопряженными...

Номер патента: 1121294

Опубликовано: 30.10.1984

Авторы: Анофриев, Иванов, Ивин, Коркодола, Смирнов, Стеценко

МПК: C21B 7/16

Метки: доменной, печи, фурма

...относительно вертикальной осевой плоскости фурмы в ее рабочем положении.1 цлаковая хурма в рабочем положении может быть смещена в левую или правую сторону за счет поворота вокруг оси, Это смещение вызвано эксплуатационными требованиями к шлаковому прибору в связи с невозможностью совмещения подводящих и отводяпих трубок хурмы и холодильника, в который она запрессована.На различных доменных печах (даже в пределах одного цеха) шлаковые хурмы устанавливают как с левым, так и с правым поворотом. При этом максимальный угол поворота относительновертикальной осевой плоскости сосотавляет 30 . Таким образом, при установке Аурм только с односторонним поворотом в предельное положение сектор возможного лроллавления составОляет 6 О , а при установке...

Номер патента: 1093700

Опубликовано: 23.05.1984

Авторы: Анофриев, Беда, Васюченко, Жак, Иванов, Ивин, Коркодола, Смирнов, Стеценко, Христян

МПК: C21B 7/16

Метки: доменной, печи, фурма

...острый .(0,67-1,07 рад), что существенно изменяет характер движения охладите 35ля в полости фурмы. Если значения этого угла при оптимальных значениях. двух других параметров не выходят за пределы 0,67-1,07 рад, то обеспе 40 чивается полное омывание участка воз-можного проплавления фурми, ограниченного сектором в .60 . При значеониях угла меньше 0,67 или больше 1,07 рад дополнительный поток откло 45 няется за пределы указанного сектора то в одну, то в другую сторону, даже при оптимальных значениях других параметров. 700 4потока. Оптимальные значения расстояния между срезом подводящей трубки и носком фурмы заключены в пределах 0,35-0,65 длины полости фурмы. Выход за эти пределы приводит к отклонению дополнительного потока за пределы...

Номер патента: 1043401

Опубликовано: 23.09.1983

Авторы: Анофриев, Архипов, Гонтарь, Евланников, Косаротов, Ломоносов

МПК: F16J 15/44

Метки: вала, вращающегося, турбомашины, уплотнение

...жидкости,Цель изобретения - повышение эффективности работы уплотнения за счетснижения осевой нагрузки, действующей50на плавающее кольцо,Поставленная цель достигается тем,что в уплотнении вращающегося валатурбомашины, содержащем плавающеекольцо, имеющее уплотнительный торцовый выступ со стороны полости пониженного давления, контактирующий состаторной деталью, на плавающем кольце установлено разгрузочное кольцо с возможностью его радиального перемещения вместе с плавающим кольцом,между плавающим и разгрузочным кольцами образована замкнутая полость,а между плавающим кольцом, разгрузочным кольцом и статорной деталью образована разгрузочная полость, причемзамкнутая и разгрузочная полостисоединены с помощью выполненных вплавающем кольце...

Номер патента: 910768

Опубликовано: 07.03.1982

Авторы: Анофриев, Бондарев, Васюченко, Иванов, Ивин, Коркодола, Смирнов, Стеценко

МПК: C21B 7/16

Метки: доменной, печи, фурма

...корпус с полостью, разделенную на носовую и хвостовую частиперегородкой с отверстиями для подачи охладителя в носовую и отводаего в хвостовую части полости, снабжена закрепленными на перегородкесоосно с отверстием для отвода охладителя со стороны хвостовой частиполости насадком, выполненным в видеизогнутого патрубка, тангенциальнонаправленного к наружной стенке корпуса.При этом охлаждающая жидкостьприобретает интенсивное вращательноедвижение в кольцевой полости вокругоси фурмы. За сцет возрастания кратности циркугеции скорости движенияводы достигает 1,5-2 м/с. Величинаотводимых тепловых потоков существенно возрастает, Возникающие привращении охлаждающей жидкости центробежные силы прижимают поток к наружной стенке корпуса,...

Номер патента: 885572

Опубликовано: 30.11.1981

Авторы: Анофриев, Гонтарь, Косаротов, Ломоносов

МПК: F01D 21/04

Метки: недопустимых, обнаружения, относительно, перемещений, ротора, статора, турбомашины

...конструкцияустройства,К статору 1 крепится корпус 2 Ниппель 3 с прокладкой 4 прижимается кдатцику 5 проставной гайкой 6, расположенной в корпусе 2. Фланецкрепится к статору 1. Трубка 8, соеди 885572ненная с ниппелем 3, подключает регистрирующий прибор 9 в данном случае манометр ) к внутренней полости 10 датчика 5, Резиновое кольцо 11 установлено на корпусе 2 и вместе с % прокладкой ч исключает проникнове" ние рабочей среды в окружающую среду, Датчик 5 контактирует с ротором 12.Устройство работает следующим об-. 10 разом.Датчики 5 устанавливаются в статорной части турбомашины в одном или нескольких вероятных местах задевания ротора 12 о статор 1 с мини мально допустимым зазором относительно ротора.При работе турбомашины в некоторых...

Номер патента: 850666

Опубликовано: 30.07.1981

Авторы: Анофриев, Беда, Васюченко, Жак, Жембус, Иванов, Ивин, Коркодола, Михайлов, Смирнов, Стеценко, Христян

МПК: C21B 7/16

Метки: доменной, печи, фурма, шлаковая

...сечением отводящего канала,образованного перегородками, и характеризуется слабым поступлением ееохлаждающей жидкос:и.30Расход воды на охлаждение передней3 стенки в области вихревой зоны можновыразить в следующем видеЧ5С,ьгде ц - максимальный тепловой по 35ток через стенку;5 - площадь охлаждаемой поверхности, равная сечению отводящего канала;удельная теплоемкость воды;40 д 1 - нагрев охлаждающей воды,Максимальные тепловые потоки черезстенку фурмы при попадании на неечугуна достигают 600-700 Вт/см , Сечение отводящего канала зависит отдиаметра отводящего патрубка, колеблется от 3/4 до 1 1/4.Наружный диаметр патрубка при этом равен 3040 мм. Площадь сечения отводящегоканала, образонанного двумя продоль ными перегородками,...

Номер патента: 771392

Опубликовано: 15.10.1980

Авторы: Анофриев, Евланников, Мишин, Френкель

МПК: F16J 15/34

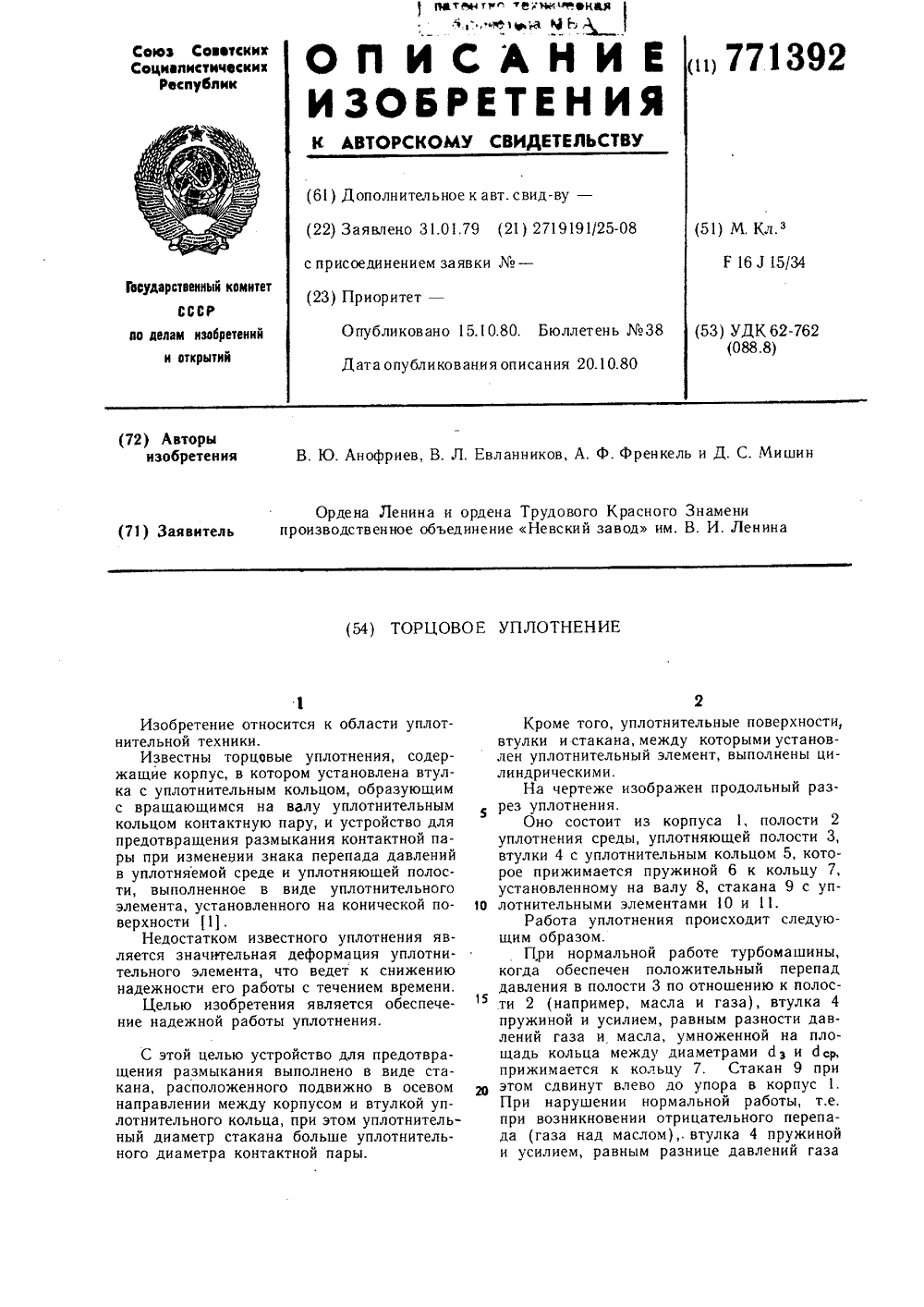

Метки: торцовое, уплотнение

...турбомашины,когда обеспечен положительный перепад давления в полости 3 по отношению к полос-.ти 2 (например, масла и газа), втулка 4пружиной и усилием, равным разности давлений газа и масла, умноженной на площадь кольца между диаметрами да и дср, прижимается к кольцу 7. Стакан 9 при 2 О этом сдвинут влево до упора в корпус 1.При нарушении нормальной работы, т.е.при возникновении отрицательного перепада (газа над маслом),. втулка 4 пружиной и усилием, равным разнице давлений газа: ,м 1 иФ фч и Фа1 ю ,1 1 и.(771392 Формула изобретения Составитель В. Аношко Редактор Н. Аристова Техред К. Шуфрич Корректор М. Демчик Заказ 6653/48 Тираж 1095 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35,...

Номер патента: 771163

Опубликовано: 15.10.1980

Авторы: Анофриев, Васюченко, Ивин, Коркодола, Смирнов, Стеценко, Христян

МПК: C21B 7/16

Метки: доменной, печи, фурма

...сопла с большой скоростью поступает сначала в переднюю тороидальную полость, образованную полой кольцевойперегородкой и носовой частью фурмы,где циркулирует по кольцевому пути,интенсивно охлаждая оребренную носовую часть. Из передней полости водас большим недогревом и достаточнобольшой скоростью поступает в узкие каналы между полой кольцевой перегородкой и оребренными внутренними инаружными стенками Фурмы для их охлаждения. Движение потока воды приэтом, как и в носовой части, направлено поперек ребер.Таким образом, конструкция позво,ляет без увеличения расхода охлаждающей воды интенсифицировать охлаждение Фурмы, особенно ее наиболее теплонапряженной носовой части, сделать ее более стойкой против воздействия. высоких...

Номер патента: 739109

Опубликовано: 05.06.1980

Авторы: Анофриев, Васюченко, Ивин, Коркодола, Смирнов, Стеценко, Христян

МПК: C21B 7/16

Метки: доменной, печи, фурма

...на фиг. 2 - разрез й-А фиг 1 при снятой полоВине корпуса фур 1 чы;, на фиг. 3 - узел 1 фиг. 2 1 ко,11-.девая перегородка в месте расположения щелеВых Отверстий пода 10 щего, и Отвсдя - щего охладителя коллекторов Вид сверху);, на фиг, 4 - вид Б Миг.хурма состоит из корпуса 1 крепящегося к фланцу 2, кольцевои раз - делительной перегородки 3, составляющей с фланцем 4 замкнуу 1 э полость и фиксированной с постоянным зазором Относительно стенок ко 1 пуса 1 фурмы фиксаторами 5. Передняя час". ь фу 1 з 1 гы имеет оребренную внутренню 1 о 11 оверх чость с ребрами б и межреберными щелями 7, направленными вдоль образующих корпуса фурмы. Охлаждающая жидкость подается через трубу Вподводящий коллектор и щелевые отверстия 9 В стенках кольцевой...

Номер патента: 710847

Опубликовано: 25.01.1980

Авторы: Анофриев, Иванов, Парсенюк, Христян, Цап, Цымбал, Шендриченко

МПК: B61D 27/00

Метки: вагона, водяного, отопления

...Емкость 1 системой трубопроводов с. насосом 2 еоединена с трубным пространством теплообмеиника б. Накальное напряжение к триоду подведено от низковольтной сети 13 через загцитное устройство 4 от коротких замыканий. Анодное высокое напряжение подведено от контакт-ной сети по подвагонной магистрали 5 через блок регулирования 16.Работа системы осуществляется следующим образом.Замкнутая система трубопроводов 3 зад полняется водок. С помощью соответствую.щих задвижек и вентилей котелотключается, Подается накальное напряжение нз триод 9 от низковольтной сети 3 через защитное устройство 14 от коротких замыканий. Ол)говременг)о вклгочаетсн насос 12. Высокое наггргжеие полггсгс", на а)гол триода 9 от контактной сети по полвагонной магистрали...

Номер патента: 634845

Опубликовано: 30.11.1978

Авторы: Анофриев, Стеценко, Христян

МПК: B22D 11/055

Метки: кристаллизатор, металлов, непрерывной, разливки, установки

...тсплопроводцости которых последв а тельно увеличиваются книзу.11 редлагаемый кристаллизатор цзооражсц ца фиг, 1; на фиг. 2 - разрез А - А на фиг. 1; ца фиг. 3 разрез Б - Б на фиг, 2.Кристаллизатор состоит из корпуса 1 и верхней и никней составных поворотных втулок 2 и 3, выполненных соответственно цз секторов 4, 5, 6 и 7, 8, 9. Сскгор л и:; - готовлепы пз материалов с разлц:цОй тецлопроводцостыо трсеъ тси;:Отовод)Ост верхних ссктсров:1), 6, сак пра,со, : ке теплопроводности нижних сект ров 7, 8, 9. Каналы поворотных втулок цмсюг орсбрсцную поверхность с горизонтальным расположением ребер.В зависимости от марок отливаемой стали тепловые потоки можно регулировать 5 установкой в рабочее положение одного ц:сскторов 4, 5, ). 11...

Номер патента: 463533

Опубликовано: 15.03.1975

Авторы: Анофриев, Архипов, Герасимов

МПК: B23P 19/027

Метки: гидравлическое, монтажных, работ

...внутреннюю резьбу. Упор 4, фиксирующий устройство от осевого смещения, ввинчен во втулку 3. Силовая пара цилиндр 1 - поршень 2 надета на центрирующую втулку 3, при этом поршень 2 укреплен на ней упором 4, а корпус силового цилиндра 1 имеет возможность перемещаться в осевом направлении относительно поршня. Двухступенчатый резьбовой полый фланец 5 одной (большей) резьбовой ступенью соединен с корпусом силового цилиндра со стороны большего диаметра Д дифференциального поршня, а другой взаимодействует при разборке с демонтируемой деталью 6 (колесо, муфта и т. п.).Для подвода жидкости в полости А силового цилиндра выполнены каналы а и б. Для удаления воздуха из полости А в силовом ци. линдре установлена пробка 7.Устройство при монтажных...

Номер патента: 67571

Опубликовано: 01.01.1946

Авторы: Анофриев, Зверева, Землянников, Катковский

МПК: A61K 31/137, A61K 38/28

Метки: адреналина, инсулина

...же расход спирта при экстракции инсулина и адреналина из замороженных желез очень высок, Известно также применение высушенных желез.Для получения высококачественного сырья,для производства инсулина и адреналина высокой активности по экстракционному методу предлагается поджелудочную инадпочечные железы после изъятия из жнвотного предварительновысушивать без размельчения притемпературах ниже нуля для устранения действия 41 ротеолитическихферментов, разрушающих инсулини адреналин.Сушку при низких температурахможно проводить либо в вакуумсушильных аппаратах по 1 д вакуумом порядка 2 - 3 мм ртутногостолба остаточного давления, либов воздушных сушилках пря температурах воздуха после калорифераперед высушиваемыми железамипорядка минус 3 -...

Номер патента: 27847

Опубликовано: 30.09.1932

Автор: Анофриев

МПК: B67C 1/08

Метки: закупоренных, консервных, коробок, обмывания

...на полых лпинделях 15, 15, служащих для подвода омывающей коробку воды, получают, вращение от того же вала 17 через систему Зубчщтых передач 10, 18 и и, 18, Для очистки боковой поверхности коробки предназначена щетка 14, насаженная на шпинделе 23 с приводом от шпинделя 15 через зубчатую передачу 24, 25, Вращением звездочек 4, 4 консервная коробка передается на вилку 12, на которой удерживается при помощи роликов, 3, 3 и 2, из коих последний снабжен нажимными пружинами 20. Поворачивание консервной коробки при очистке и мытье ее торцевых и боковой поверхностей производится посредством укрепленного па валу 17 барабана 1, предназначенного для фрикционного сцепления с коробкой, вращающейся в удерживающих ее роликах 3, 3, 2, Вилка 12,...
