Уплотнение сальникового типа для вращающихся валов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки

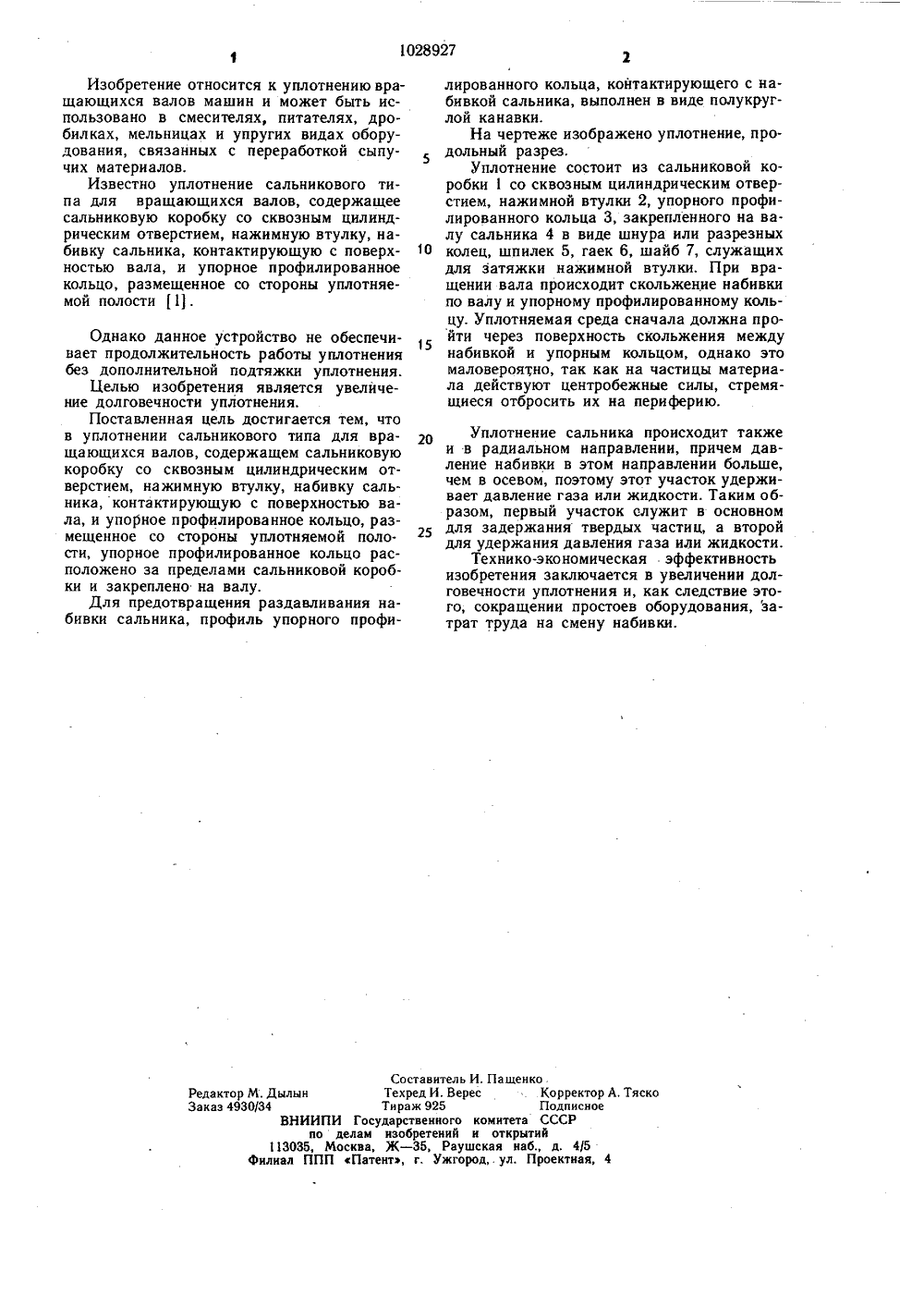

Номер патента: 1028927
Авторы: Багринцев, Кошковский, Модестов
Текст
СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК в Р 16 Л 15/18 НИЕ ИЗОБРЕТЕНИ ЕЛЬС К АВТ К В(2 (2 (426 в, С. С. К ковски сесоюзногонструкторашиностроеЛЬНИКОВО СЯ ВАЛОВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 1) 2991888/25-082) 08.10.806) 15,07.83, Бюл.(71) Северодонецкий филиалнаучно-исследовательского иского института химическогония(54) (57) 1. УПЛОТНЕНИЕ СА1 О ТИПА ДЛЯ ВРАЩАЮЩИ Н. Уплотняющие устроинии Судпромгиз, 1962,801028927 А содержащее сальниковую коробку со сквозным цилиндрическим отверстием, нажимную втулку, набивку сальника, контактирующую с поверхностью вала, и упорное профилированное кольцо, размещенное со стороны уплотняемой полости, отличающееся тем, что, с целью увеличения. долговечности уплотне, ния, упорное профилированное кольцо расположено за пределами сальниковой коробки и закреплено на валу.2. Уплотнение по п. 1, отличающееся тем, что, с целью предотвращения раздавливания набивки сальника, профиль упорного профилированного кольца, контактируощего с набивкой сальника, выполнен в риде полукруглой канавки.1028927 Составитель И. Пащенко. Редактор М. Дылын Техред И. Верес Корректор А. Тяско Заказ 4930/34 Тираж 925 Подписное ВНИИПИ Государственного комитета СССР поделам изобретениИ и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патент, г. Ужгород,. ул. Проектная, 4Изобретение относится к уплотнению вращающихся валов машин и может быть использовано в смесителях, питателях, дробилках, мельницах и упругих видах оборудования, связанных с переработкой сыпучих материалов.Известно уплотнение сальникового типа для вращающихся валов, содержащее сальниковую коробку со сквозным цилиндрическим отверстием, нажимную втулку, набивку сальника, контактирующую с поверхностью вала, и упорное профилированное кольцо, размещенное со стороны уплотняемой полости 1. Однако данное устройство не обеспечивает продолжительность работы уплотнения без дополнительной подтяжки уплотнения.Целью изобретения является увеличение долговечности уплотнения,Поставленная цель достигается тем, что в уплотнении сальникового типа для вращающихся валов, содержащем сальниковую коробку со сквозным цилиндрическим отверстием, нажимную втулку, набивку сальника, контактирующую с поверхностью вала, и упорное профилированное кольцо, размещенное со стороны уплотняемой полости, упорное профилированное кольцо расположено за пределами сальниковой коробки и закреплено на валу.Для предотвращения раздавливания набивки сальника, профиль упорного профилированного кольца, контактирующего с набивкой сальника, выполнен в виде полукруглой канавки.На чертеже изображено уплотнение, продольный разрез,Уплотнение состоит из сальниковой коробки 1 со сквозным цилиндрическим отверстием, нажимной втулки 2, упорного профилированного кольца 3, закрепленного на валу сальника 4 в виде шнура или разрезных10 колец, шпилек 5, гаек 6, шайб 7, служащихдля затяжки нажимной втулки. При вращении вала происходит скольжение набивкипо валу и упорному профилированному кольцу. Уплотняемая среда сначала должна пройти через поверхность скольжения междунабивкой и упорным кольцом, однако этомаловероятно, так как на частицы материала действуют центробежные силы, стремящиеся отбросить их на периферию,Уплотнение сальника происходит также и в радиальном направлении, причем давление набивки в этом направлении больше, чем в осевом, поэтому этот участок удерживает давление газа или жидкости. Таким образом, первый участок служит в основном для задержания твердых частиц, а второй для удержания давления газа или жидкости.Технико-экономическая эффективность изобретения заключается в увеличении долговечности уплотнения и, как следствие этого, сокращении простоев оборудования, затрат труда на смену набивки.
СмотретьЗаявка
2991888, 08.10.1980
СЕВЕРОДОНЕЦКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И КОНСТРУКТОРСКОГО ИНСТИТУТА ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ
БАГРИНЦЕВ ИВАН ИВАНОВИЧ, КОШКОВСКИЙ СТАНИСЛАВ СТЕФАНОВИЧ, МОДЕСТОВ ВАСИЛИЙ БОРИСОВИЧ
МПК / Метки
МПК: F16J 15/18
Метки: валов, вращающихся, сальникового, типа, уплотнение
Опубликовано: 15.07.1983
Код ссылки
<a href="https://patents.su/2-1028927-uplotnenie-salnikovogo-tipa-dlya-vrashhayushhikhsya-valov.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение сальникового типа для вращающихся валов</a>
