Уплотнители для поршней двигателей и компрессоров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

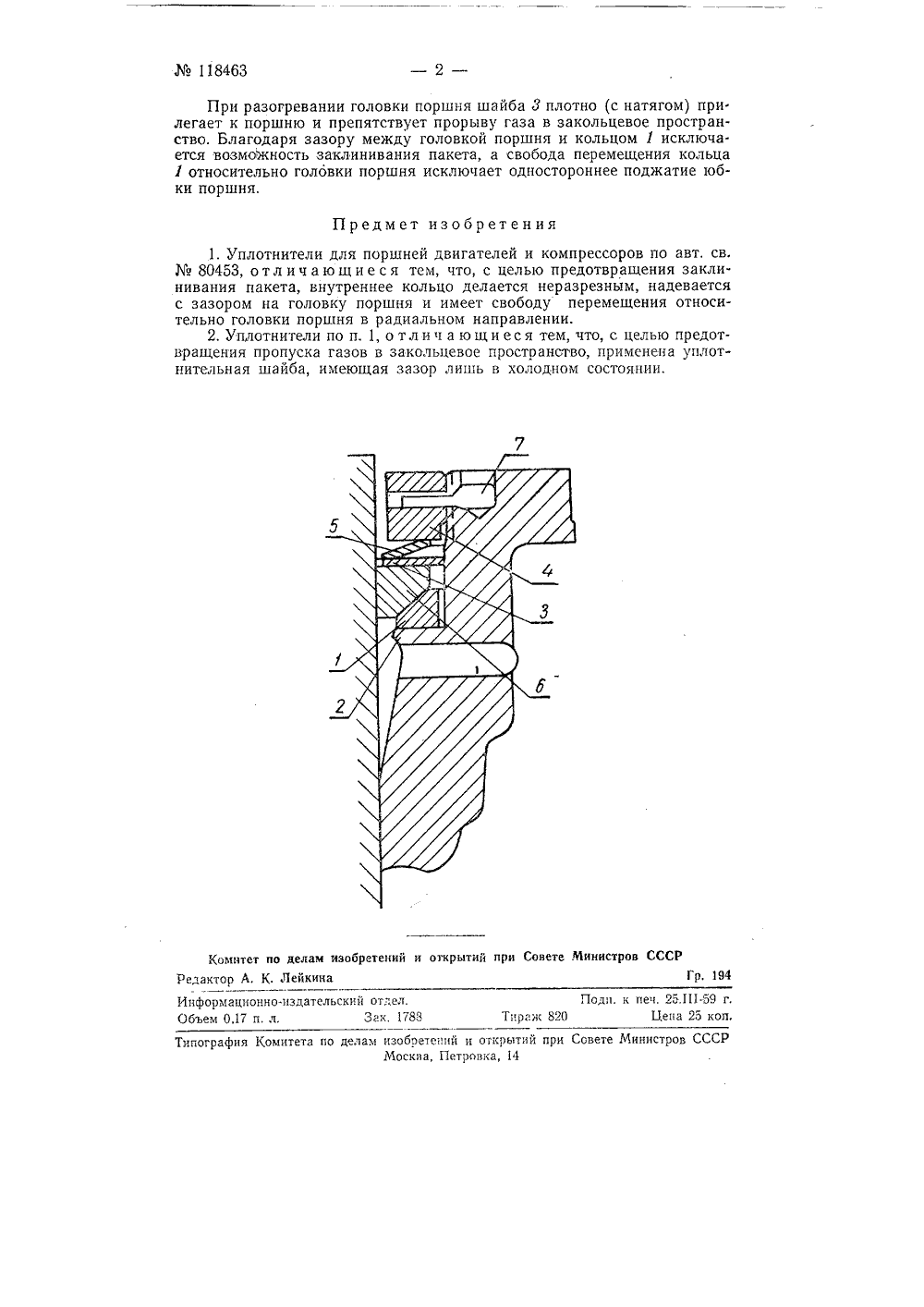

. Н. филиппов и П. ф. Зубец УПЛОТНИТЕЛИ ДЛЯ ПОРШНЕЙ ДВИГАТЕЛЕИ КОМПРЕССОРОВЗаявлено 12 февраля 1958 г, за Ла 591945125 в Комитет по делам изобретений и открытий при Совете Министров СССРновнсе авт. св. М 80453 от 5 ноября 1948 г. на имя тех же лиц пространство на 3, имеющая заужпна О - ком" В уплотнителях для поршней двигателей и компрессоров по авт. св.80453 уплотнение достигается неупругими поршневыми кольцами трапециевидного сечения, нагружаемыми пружиной, действующей в осевом направлении. Распорпые кольца, выполненные из непружинящего материала, изготовляются с разрезом и уплотняют систему от пропуска газов по телу головки поршня. Однако такая система уплотнения при применении в двигателях внутреннего сгорания имеет тот недостаток, что при сильном нагревании головки поршня внутренние кольца рас. клинивают систему и запаса хода пружины не хватает, в результате чего возможно заклинивание пакета колец. Кроме того, нужно строго выдерживать соосность головки и юбки поршня, так как в случае их смещения возможно одностороннее поджатие юбки поршня в цилиндре.В описываемом уплотнителе указанные недостатки устранены.С этой целью внутреннее кольцо выполняется неразрезным, надевается с зазором на головку поршня и имеет свободу перемещения относительно головки поршня в радиальном направлении. В уплотнителе применена уплотпительная шайба, имеющая зазор лишь в холодном состоянии,На чертеже изображена компоновка уплотнения поршня, состоящая из одного компрессионного кольца,В применении к многооборотным двигателям для лучшего съема масла возможна постановка одного стандартного маслосъемного кольца в канавку под пакетом неупругих колец.Внутреннее распорное кольцо 1 является неразрезным и надето с зазором на головку 2 поршня с возможностью свободы перемещения относительно головки поршня в радиальном (горизонтальном) направлении,Для предотвращения пропуска газов в закольцевоеголовку поршня надета тонкая уплотнительная шайбазор в холодном состоянии. На чертеже; 1 - гайка, 7 - прпрессионное кольцо, 7 в шплинт.118463 При разогревании головки поршня шайба 3 плотно (с натягом) при. легает к поршню и препятствует прорыву газа в закольцевое пространство. Благодаря зазору между головкой поршня и кольцом 1 исключа. ется возмоЖность заклинивания пакета, а свобода перемещения кольца 1 относительно головки поршня исключает одностороннее поджатие юбки поршня,Предмет изобретения Комитет по делам изобретений и открытий при Совете МинистровРедактор А, К. Лейкина нформацноннобьем 0,17 и. л. ательскнй отдел.Зак. 1788 Полн. к пен. 25.111.59 нраж 820 Цена 25 коТипография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 141. Уплотнители для поршней двигателей и компрессоров по авт. св.80453, о т л и ч а ю щ и е с я тем, что, с целью предотвращения заклинивания пакета, внутреннее кольцо делается неразрезным, надевается с зазором на головку поршня и имеет свободу перемещения относительно головки поршня в радиальном направлении.2. Уплотнители по п. 1, отлич а ющиеся тем, что, с целью предотвращения пропуска газов в закольцевое пространство, применена уплотнительная шайба, имеющая зазор лишь в холодном состоянии.
СмотретьЗаявка
591945, 12.02.1958
Зубец П. Ф, Филиппов А. Н
МПК / Метки
Метки: двигателей, компрессоров, поршней, уплотнители
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/2-118463-uplotniteli-dlya-porshnejj-dvigatelejj-i-kompressorov.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнители для поршней двигателей и компрессоров</a>
