F04C 27/00 — Уплотнительные приспособления в роторных компрессорах

Номер патента: 119412

Опубликовано: 01.01.1959

Автор: Голубев

МПК: F04C 27/00, F16J 15/44

Метки: валов, вращающихся, уплотнения

...тем же углом.Такое выполнение уплотнения позволило повысить его надежность в случае применения в насосах большой мощности.На чертеже показан в двух проекциях общий вид устройства.На валу 1 центробежного насоса посажен импеллер 2 с густой сетью лопаток д, установленных под некоторым углом. Такая же сеть лопаток 4, но с противоположным уклоном, выполнена на стенке корпуса. На второй проекции чертежа лопатки 4 условно изображены пунктиром.Принцип действия такого уплотнения основан на вихревом трении жидкости между лопатками корпуса и импеллера. Силы вихревого трения, совместно с центробежными, препятствуют протеканию жидкости от внешнего диаметра импеллера к оси вала. Созданный таким образом вращающимся импеллером вихревой затвор...

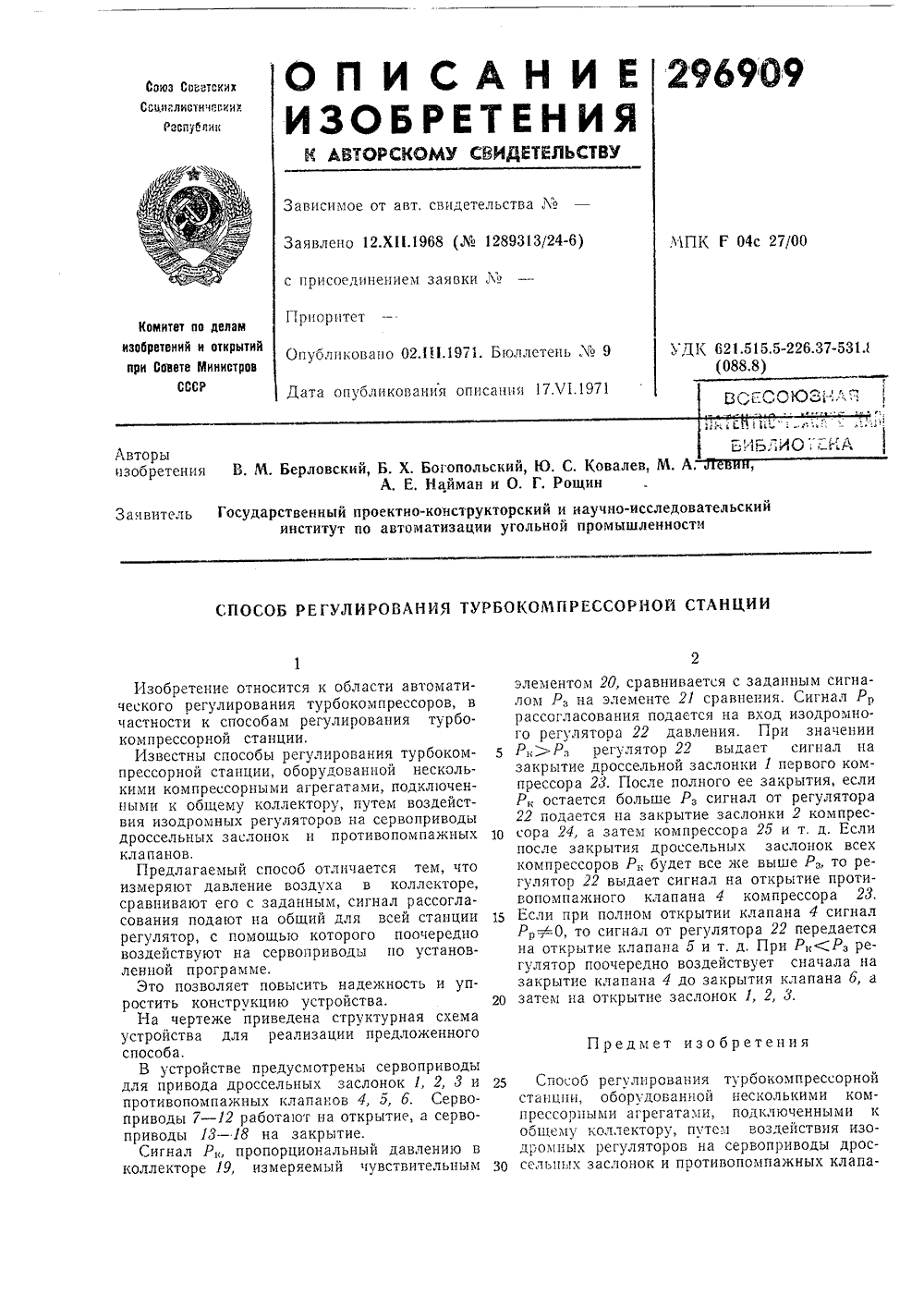

Номер патента: 296909

Опубликовано: 01.01.1971

Авторы: Берловский, Богопольский, Ковалев, Лёбин, Найман, Рощин

МПК: F04C 27/00

Метки: станции, турбоколпрессорной

...измеряют давление воздуха в коллекторе, сравнивают его с заданным, сигнал рассогласования подают на общий для всей станции регулятор, с помощью которого поочередно воздействуют на сервоприводы ио установленной программе.Это позволяет повысить надежность и упростить конструкцию устройства,На чертеже приведена структурная схема устройства для реализации предложенного способа.В устройстве предусмотрены сервоприводы для привода дроссельных заслонок 1, 2, 3 и противопомпажных клапанов 4, 5, б. Сервоприводы 7 - 12 работают на открытие, а сервоприводы 18 - 18 на закрытие.Сигнал Р, пропорциональный давлению в коллекторе 19, измеряемый чувствительным элементом 20, сравнивается с заданным сигналом Р, на элементе 21 сравнения. Сигнал Рр...

Номер патента: 300662

Опубликовано: 01.01.1971

Авторы: Ланграт, Ядин

МПК: F04C 27/00

Метки: rбиблио, гмд, компрессорвсесию, на, ротационный, яттт-к

...помощи канавок 11 и 12, расположенных соответственно со стороны всасывания и нагнетания, В лопасти имеется попе 0 речный канал 13. Напорное отверстие 9 соединено трубой 14 с маслоотделителем-глушителем 15, к которому подключена напорнаятруба 1 б, Отстойник маслоотделителя-глушителя соединен трубопроводом 17 с канав 5 кой 11.Предложенный компрессор работает следующим образом,При вращении эксцентрикового вала 3 ротор 2 обкатывается по внутренней поверхно 20 сти корпуса 1. Вследствие этого создаетсясерповидная полость, положение которой непрерывно меняется, Тем самым изменяются иобъемы всасывающей б и нагнетательной 7камер.25 Газ, поступивший в полость корпуса черезотверстие 8, сжимается и нагнетается черезотверстие 9 и клапан 10 по...

Номер патента: 317822

Опубликовано: 01.01.1971

Авторы: Бел, Хомутов, Шильман

МПК: F04C 25/02, F04C 27/00

Метки: вакуумный, механический, насос

...к поршню пружиной 8, серповидная полость разделяется на две изолированны части. Одна из них сообщается со всасываю; щим патрубком 9, а другая через нагнетатель ный клапан 10 - с выходным патрубком 1, 5 По торцам рабочий объем цилиндра ограничивается боковыми стенками 12, выполненным из антифрикционного материала, наприме графита.Противовесы И служат для уравновешива 10 ния центробежной силы, развиваемой эксценрической частью ротора, Насос приводитс в действие электродвигателем 14 через пониь жающий планетарный, редуктор 15.Поршень снабжен изготовленными из пори 15 стого материала, например, фетра, кольцами 16, которые, расположены с обоих торцо поршня и прижимаются к стенкам 12 разжим ными пружинами 17. Каждое смазывающе кольцо...

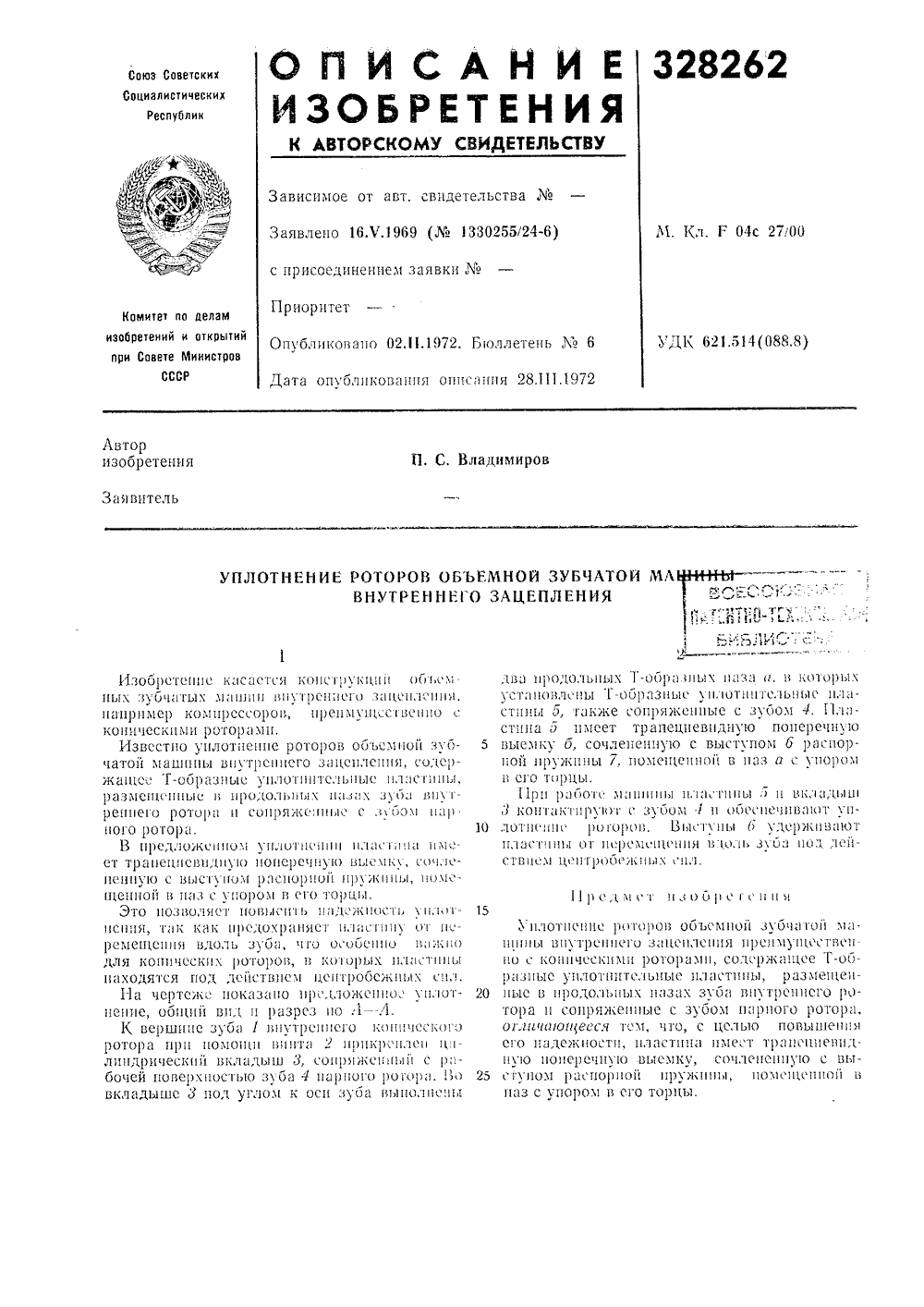

Номер патента: 328262

Опубликовано: 01.01.1972

Автор: Владимиров

МПК: F04C 27/00

Метки: внутренне, роторов, уплотнение

...вГО 1)ОВ ООТ СВСГО ЗДЦСНЛСН 1ми роторами,1 ГСЛЬНЫС ИЛДСы.; пдздк зубепныс с зуботем, что, с ц1, пластина ио высмк с1 зобрсгенис кдс;Сгся конс 1 ки 1 Об м иык з)бсТык х);шнн нурсннс) з;исн,Сн)51, например комнрсссоро, иреняущ,с гвено с коническими роторами.Известно уплотнение роторов обьсмюй зубчатоймашины внутреннего здцсплс)шя, содсрРкащсс:1-обрдзныс унлоптелы)ыс ил де г)пи, размсщ нные родольык )дз;к зб). угреннего ротора и сонряжс;шыс с .)сО;)х ндр ного ротора.В предложенном улотцнии илдсг, мс - ет трапецисвиднуО поперечную иысмку, ОО .сненн ю с ыс иох 1 рдс 1 ю 1)иой н 1)1 жины, нох)сщенной В ндз с уором В его торцы.ЭТО позО,151 ст ио 1 лсить и 1 дсжность ми,) - нсния, т 1 к 1.ак ирсдохрп 151 с Г нг 11 стин О сремещси 51...

Номер патента: 347453

Опубликовано: 01.01.1972

Автор: Владимиров

МПК: F04C 27/00

Метки: объемная, роторная

...поверхности корпуса 1, подвижно сопряженного с ротором 2, жестко прикреплена, например наклеена, термопрочная пористая накладка 3 с непроницаемыми ячейками а.В качестве материала накладки может быть использована пенокерамика и другие пористые материалы. После соединения с корпусом накладку 3 растачивают для обеспечения минимального зазора между ней и ротором 2. При расточке накладки ячейки а вскрываются, образуя на уплотнительной поверхности лабиринтную структуру, обеспечивающую эффективное уплотнение зазора между корпусом 5 и ротором. В то жс время пористость накладки сообщает покрытию свойства мягкого материала, способного срезаться при фрикционном контакте с ротором, что обеспечивает хорошую прирабатываемость и...

Номер патента: 357371

Опубликовано: 01.01.1972

Авторы: Григоров, Лубенец, Моисеенко, Пластинин

МПК: F04C 18/00, F04C 27/00

Метки: компрессор, роторно-поршневой

...и трехгранный,ротор с торцовыми уплотнителяхси,и неподвижным цилиндрическим золотником, отличающийся тем, чтос целью повьзшения производительности, с торцовой поверхности в роторе и золотнике высполнена ступенчатая цилиндрическая проточка, в которой закреплена профильная шайба с торцовыми уплотнителями. я15 Авторыизобретения В, Д, Лубенец, П. И, Пластииин, Л. Заявитель Московское ордена Ленина и орденвысшее техническое учили Изобретение относится к области компрессоростроения и может быть использовано в вакуум-насосах,с золотниковым газораспределением,Известны роторно-поршневые компрессоры, 5 содержащие вращающиеся корпус с эпитрохоидной внутренней поверхностью и трехгранный ротор с торцовыми уплотнителями и неподвижным цилиндрическим...

Номер патента: 376593

Опубликовано: 01.01.1973

МПК: F04C 18/344, F04C 27/00

Метки: лг, оюзная, рг, тгчйчньн, ш1йу"п

...формы, в которых размещены самоустанавливающиеся уплотнительные элементы, герметично соединенные с втулкой при помощи сильфонов,Такое выполнение компрессора позволяет снизить перетечки сжатого газа.На фиг. 1 изображен компрессор, поперечный разрез; на фиг. 2 - то же, продольный разрез.Компрессор содержит корпус 1 с двумя рабочими камерами 2, полый ротор 3 с нагнетательными отверстиями 4 и помещенную в нем втулку Б. Последняя закреплена на корпусе 1.Во втулке б выполнены центральный канал б и окна 7 для отвода сжатого газа, в которых установлены обоймы 8. В обоймах размещены самоустанавливающпеся уплотнительпые элементы 9, герметично соединенные при помощи сильфонов 10 с втулкоЙ б,При работе компрессора сжатый газ через 5...

Номер патента: 378654

Опубликовано: 01.01.1973

МПК: F04C 18/16, F04C 27/00

Метки: винтовая, машинаimmm-iim-ml, объемная

...сопряженные винтовые роторы,торцах выемки для размещения клотнений.Предложенная машина отличается тем, 10что выемки выполнены в виде кольцевыхцилиндрических расточек, наружные (вну 1 ренние) цилиндрические поверхности которых сопряжены с уплотнительными элементами концевых утлотнений, 15Это позволяет упростить конструкцию иповысить надежность машины,Для повышения герметичности кольцевыерасточки на сторонах высокого и низкогодавлений могут быть соединены при помощи канала, проходящего через ротор.На фиг. 1 показана предложенная машина, общий вид; на фиг.2 - ротор; иа фиг.8 -узел уплотнения.Компрессор содержит ко ыш оками, в котором размещеныдомый 3 роторы. На концах олены синхронизирующие ше отры вращаются в подшипник 5.Полость...

Номер патента: 989145

Опубликовано: 15.01.1983

Авторы: Гапоян, Пятов, Титов, Цветков, Швейцер, Яковлев

МПК: F04C 27/00

Метки: роторно-поршневая

...разрез; на фиг. 2 " 5торцовое маслосъемное кольцо в укрупненном масштабе.Роторно-поршневая машина содержиткорпус 1, расположенный в нем наподшипниках 2 вал 3 с эксцентриком 4,на котором установлен ротор 5, и торцовое маслосъемное кольцо 6, имеющеена боковой поверхности спиральнуюканавку 7, начинающуюся на его внутренней поверхности и оканчивающуюсяв теле кольца 6, На наружной поверх"ности кольца 6 выполненадополнительная спиральная канавка 8 сообщенная,с первой канавкой 7. Роторно-поршневая машина работа следующим образом,Вал 3 с эксцентриком 4 вращаетс двигателем (не показан), что вызыв планетарное движение ротора 5 сов 3 98911 местно с торцовыми маслосъемными кольцами 6.Торцы ротора 5 захватывают смазку и наносят ее на боковую...

Номер патента: 274957

Опубликовано: 23.02.1986

Авторы: Алексеев, Вильнер, Гасилин, Осипов, Рассказов, Цейтлин

МПК: F02C 7/28, F04C 27/00

Метки: лабиринтное, уплотнение

...демпфирования при незначительном изменении уплотняющей способности, рабочие площади на выходеиз уплотнения выполнены большими,чем на входе.Редактор Л.Письман Техред Т.Тулик Корректор С.йекмар Заказ 794/3 Тираж 524 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 Изобретение относится к уплотнениям для газа, пара или жидкости и используется в турбомашинах,Известны лабиринтные уплотнения с кольцевыми гребешками на роторных и статорных деталях.Однако они не обладают необходимой вибрационной прочностью. Особенность предлагаемого уплотнения состоит в том, что рабочие площади проходных сечений на выходе из уплот нения...

Номер патента: 1213247

Опубликовано: 23.02.1986

Авторы: Абрамов, Фридштанд, Хомутов, Шильман

МПК: F04C 18/356, F04C 27/00, F04C 29/02 ...

Метки: вакуумный, насос, ротационный

...ул.Проект Изобретение относится к вакуумной технике и касается усовершенствования конструкции ротационноговакуумного насоса с катящимс.я ротором,Цель изобретения - снижение гидравлических потерь и потерь на трениеНа фиг.1 схематично изображен ротационный вакуумный насос, продольный разрез, на Лиг,2 - разрез А-Айа Фиг,1.Ротационный вакуумный насоссодержит корпус 1 с рабочей камерой, 2 и глухим пазом 3 и эксцентрично расположенный в камере 2 ротор4, взаимодействующий с полым разделительным элементом 5, размещеннымв пазу корпуса 1, поджатым к ротору 4 пружиной 6 и имеющим дроссельные отверстия 7, сообщенные с пространством паза 3 над разделительным элементом 5. Паз 3 и разделительный элемент 5 выполнены цилиндрическими, а пружина 6...

Номер патента: 1645569

Опубликовано: 30.04.1991

Автор: Тайц

МПК: F01C 19/06, F04C 27/00

Метки: роторная

...пластин. 1 э.п.ф-лы, 2 ил. рабочей среды (на черте)к упругие изогнутые пластин ные в фигурных вырезах 4 тора, снабженных стопорнь а на концах пластины вып бурты 6, заведенные под вКаждая пластина выпо ми кривизны, удовлетвор1645569 стины контактируют со статором двумя участками одновременно,Роторная машина работает следующим образом.При движении ротора 2 происходит периодическое изменение рабочих обьемов, при этом угол наклона вершин ротора к поверхности статора меняется, а пластины контактируют со статором попеременно одним из участков или двумя участками одновременно, Уплотнение обеспечивается совместным действием сил упругости и центробежных сил, Когда прижа 1 ый участок пластины 3 отходит от поверхности статора, упорный бурт 6,...

Номер патента: 1665083

Опубликовано: 23.07.1991

Авторы: Березин, Войдак, Даниленко, Титов, Щерба

МПК: F04C 18/356, F04C 27/00

Метки: компрессор, ротационный

...уменьшается. Б полости 6происходит процесс всась вания газа, а вполости 7 - его сжатие с последующей подачей через нагнетательный клапан 12 к потребител ю.В процессе работы обеспечивается постоянный контакт между ротором 8 и пластиной 5 за счет упругого элемента 9 и 45давления нагнетания над пластиной 5, Придвижении пластины 5 в пазу 4 корпуса 1канавка 10 и симметричные проточки 11 сообщают зазор, образованный на сторонеполости нагнетания между пластиной 5 и 50пазом 4 корпуса 1, с зазором, образованным на стороне полости 6 всасывания, а приприближении пластины 5 к крайнему поло., жению - с полостью 6 всасывания,При движении пластины 5 от крайнего 55нижнего положения проточки 11 перекрываются поверхностью паза 4 корпуса 1, Ввиду...

Номер патента: 1687886

Опубликовано: 30.10.1991

Авторы: Войдак, Воробьев, Назаров, Полянский

МПК: F04C 18/356, F04C 27/00

Метки: компрессор, ротационный

...ротора 5 имеется профилировэнная по радиусу ротора 5 уплотнительная цилиндрическая вставка 8 с углом контакта ротора 5 с профилированным участком вставки 8. равным Вопт, и ограничитель углового перемещения вставки 8 (винт 9) для предотвращения проворачивэния профилированной цилиндрической вставки 8 круг ее продольной оси. В корпусе выполмены каналы подвода 10 и отвода 11 рабочей среды.Компрессор работает следующим образом.При вращении вала 3 и ротора 5 происходит сжатие газа, При этом разделительная пластина 6 под действием упругих сил пружины 7 и давления нагнетания в кожухе 1 компрессора прижимается к ротору 5 профилированным участком цилиндрической вставки 8. Рабочий газ сжимается и вытесняется через канал 11 отвода. Удельное...

Номер патента: 1753048

Опубликовано: 07.08.1992

Авторы: Зуев, Коноваленко, Мирошниченко

МПК: F01C 19/02, F04C 27/00

Метки: компрессора, радиальное, роторно-поршневого, уплотнение

...сторонам уплотнения,Недостатком известных конструкций являетсл слокность,их сборки, наличие зазоров поскосу лопатки не обеспечивает надежной герметичности рабочих камер, в связи с чем возможен прорыв газов через места стыков,Цель изобретенил - упрощение конструкции и повышение эффективности уплотнения радиальных зазоров в вершинах ротора,Указанная цель достигается тем, что радиальноее уплотнение роторно-поршневого компрессора, содержащее дое параллельно установленные подпрукиненные пластины,размещенные с возмокностью нозвратнопоступательного перемещенил в пазу вершины ротора, и цилин,црические подпружиненные сухарики, установленные о торцовых расточках в вершине ротора, снабжено дополнительной пружиной, при этом в центральной части...

Номер патента: 1756638

Опубликовано: 23.08.1992

Автор: Павлов

МПК: F01C 19/00, F04C 27/00

Метки: компрессора, радиальное, ротационно-пластинчатого, уплотнение

...характеристик компрессора,Указанная цель достигается тем, что в радиальном уплотнении рота циойно-пластинчатого компрессора, содержащем разделительные пластины, размещенные в з радиальных пазах ротора с возможностью возвратно-поступательногоперемещения и у постоянноо контакта с внутренней поверхностью корпуса, и уплотнительные вклады 1( ши, на торцевой поверхности пластин выполнены продольные канавки, вкладыш ф выполнен из упругого материала и в попе- Сф речном сечении имеет форму разрезанного,-1- кольца, концы которого жестко закреплены в канавках, при этом вкладыш выполнен из: стали, а поверхность вклады(ша снабжена покрытием из антифрикционного материала,1756638 Радиальное уплотнение ротационнопластинчэтого компрессора...

Номер патента: 1788303

Опубликовано: 15.01.1993

Авторы: Павлов, Супруненко

МПК: F01C 19/00, F04C 27/00

Метки: двигателя, радиальное, роторного, уплотнение

...эффективность изобретения заключается в возможности повышения технический характеристик роторных машин с помощью улучшения герметизации рабочих камер.Указанная цель достигается тем, что в радиальном уплотнении роторного двигателя, содержащем выполненный П-образной формы наружный элемент и размещенные в нем и подпружиненные между собой профилированные внутренние элементы, при этом свободные концы наружного элемента расположены в пазу ротора, внутренние уплотнительные элементы выполнены пологими Г 1-образной формы из упругого материала и ориентированы перемычками друг к другу.На фиг,1 представлен общий вид радиального уплотнения роторного двигателя; на фиг.2 - вид уплотнения во время работы; на фиг.3 - разрез...

Номер патента: 1788304

Опубликовано: 15.01.1993

Авторы: Павлов, Супруненко

МПК: F01C 19/00, F04C 27/00

Метки: двигателя, радиальное, роторного, уплотнение

...ся упрощение конструкции и повышение герметичности,Технико-экономическая эффективность изобретения заключается в возможности повысить надежность работы роторных машин и улучшить их технические характеристики.Указанная цель достигается тем, что в радиальном уплотнении роторного двигателя, содержащем пустотелые упругие уплотнительные элементы, размещенные в пазах вершин ротора, элементы в продольном сечении выполнены в форме полуцилиндров со сферическими донышками, обращенным в сторону корпуса.На фиг.1 представлен общий вид радиального уплотнения роторного двигателя; , на фиг.2 - разрез А - А фиг.1; на фиг,3 - разрез В - В фиг.2.Радиальное уплотнение роторного двигателя содержит пустотелый упругий уплот- нительный элемент 1,...

Номер патента: 1789747

Опубликовано: 23.01.1993

Авторы: Кулик, Мартынюк, Слета

МПК: F04C 18/344, F04C 27/00

Метки: компрессор, ротационно-пластинчатый

...снабжен подпружиненными кольцевыми уплотнительными элементами, имеющими радиальные пазы и осевые отверстия, при этом на торцовых поверхностях ротора выполнены кольцевые проточки, в роторе выполнены осевые отверстия, в которых расположены пружины, а уплотнительные элементы размещены в проточках ротора и зафиксированы посредством штифтов, установленных в отверстиях уплотнительных элементов и ротора, Уплотнительные элементы прижаты пружинами к боковым крышкам, перекрывают торцовые щели между ротором и крышками, Штифты, установленные в отверстиях ротора и уплотнительных элементов, фиксируют уплотнительные элементы от проворота в выточке ротора. Отсутствие щелей по торцам ротора позволяет снизить утечки, повысить КПД, экономичность...

Номер патента: 1809857

Опубликовано: 15.04.1993

Автор: Воробьев

МПК: F01C 19/00, F04C 27/00

Метки: роторная

...Втулки 19 закреплены на роторе 4 кольцами 22. Роторная машина снабжена также подпружиненными пластинами 23, уплотняющими лопасть 5 в пазу 6 ротора 4. Ротор снабжен фиксирующими упорами 14, размещенными в глухих пазах ротора 4.Работа роторной машины осуществляется следующим образом, Лопасти 5, которые шарнирно связаны с рабочим ротором, поворачиваясь при движении последнего вместе с роторами 4 и перемещаясь поступательно относительно последних, обеспечивают замкнутый объем, в котором происходят. процессы всасывания и нагнетания.Предложенные усовершенствования обеспечивают надежное уплотнение рабочих органов машины и эффективное снижение гидравлических потерь.Технологичность предложенной конструкции обеспечивается за счет наличия...

Номер патента: 1814689

Опубликовано: 07.05.1993

Автор: Журилов

МПК: F01C 19/00, F04C 27/00

Метки: двигатель, журилова, роторно-поршневой

...следующие сектора с предваритель- ступенчатых выступов 34 паза 35, открываным совмещением разъемов с ранее "5 ютсвободный выход масла из полости паза установленным сектором. По окончании 35 под давлением, создаваемым поднимаю- сборки торцовых уплотнительных пластин 1 щимися выступами 15 радиальной перегоможно перейти к установке радиальных пе- родки 2, поджимаемой снизу пружиной 36 регородок 2 в следующем порядке. (эффект поршня). Масло, поступившее под20 угловые выступы 16 перегородки 2, при вжаВ уплотнитель-кассету 18(в одну из по- тии последней в паз 35 выдавливается на ловин) вставляются по половинкам игольча-рабочие поверхности ротора и статора углотые уплотнительные элементы 20 выми выступами 16. В этой фазе начинается разъемами...
