G06G — Аналоговые вычислительные машины

Номер патента: 424135

Опубликовано: 15.04.1974

Авторы: Баканович, Костюк, Орлов

МПК: G06F 7/58, G06G 7/52

Метки: генератор, имнульсов, случайных

...ток 1 отранзистора 8. при котором туннельный диод 12 находится в выключенном состоянии (точка А, фиг. 5). Транзисторы 9 - 11 закрыты.Туннельным диод 13 выключен.25В рабочем состоянии непрерывный шумовой сигнал, вырабатываемый источником 1, усиливается усилителем 2 и квантуется по уровню пороговым элементом 3, после сраба тывания которого запускается устройство восстановления 4 исходного состояния порогового элемента 3.Дополнительный пороговый элемент 5 запускает элемент задержки 6, импульс с выхода которого вызывает срабатывание ключевого элемента 7, возвращающего пороговый элемент 3 в исходное состояние.Усилитель на транзисторе 8 является идеальным генератором тока для туннельного диода 12, так как динамическое сопротивление...

Номер патента: 424161

Опубликовано: 15.04.1974

Авторы: Калашников, Клименко, Харьковский

МПК: G06G 7/06

Метки: герконах, матричное, наборное, поле

...каждой ленты на 180. В итоге образуется пакет из многих слоев, уложенных так, что зигзагообразные проводники (на чертежах не показаны) ооразуют много витков (в каждой координатной катушке), расположенных друг над другом.После укладки в пакет и опрессовки последнего по любой технологии в местах расположения герконов 7 сверлят сквозные отверстия. В результате получается монолитная система координатных и общих обмоток вокруг герконов 7, причем вокруг как столбцов, так и строчек из герконов образуются полностью одинаковые совмещенные (как бы врезанные друг в друга) мпоговитковые катушки, которые в местах пересечения (в отверстии, расположенном в центре этого пересечения), создают суммарное магнитное поле, направленное вдоль оси...

Номер патента: 424162

Опубликовано: 15.04.1974

Авторы: Нездайминов, Ростовцев

МПК: G06G 7/12

Метки: г-г-5го, значений, сигнала1, ч-ип, экстремальных

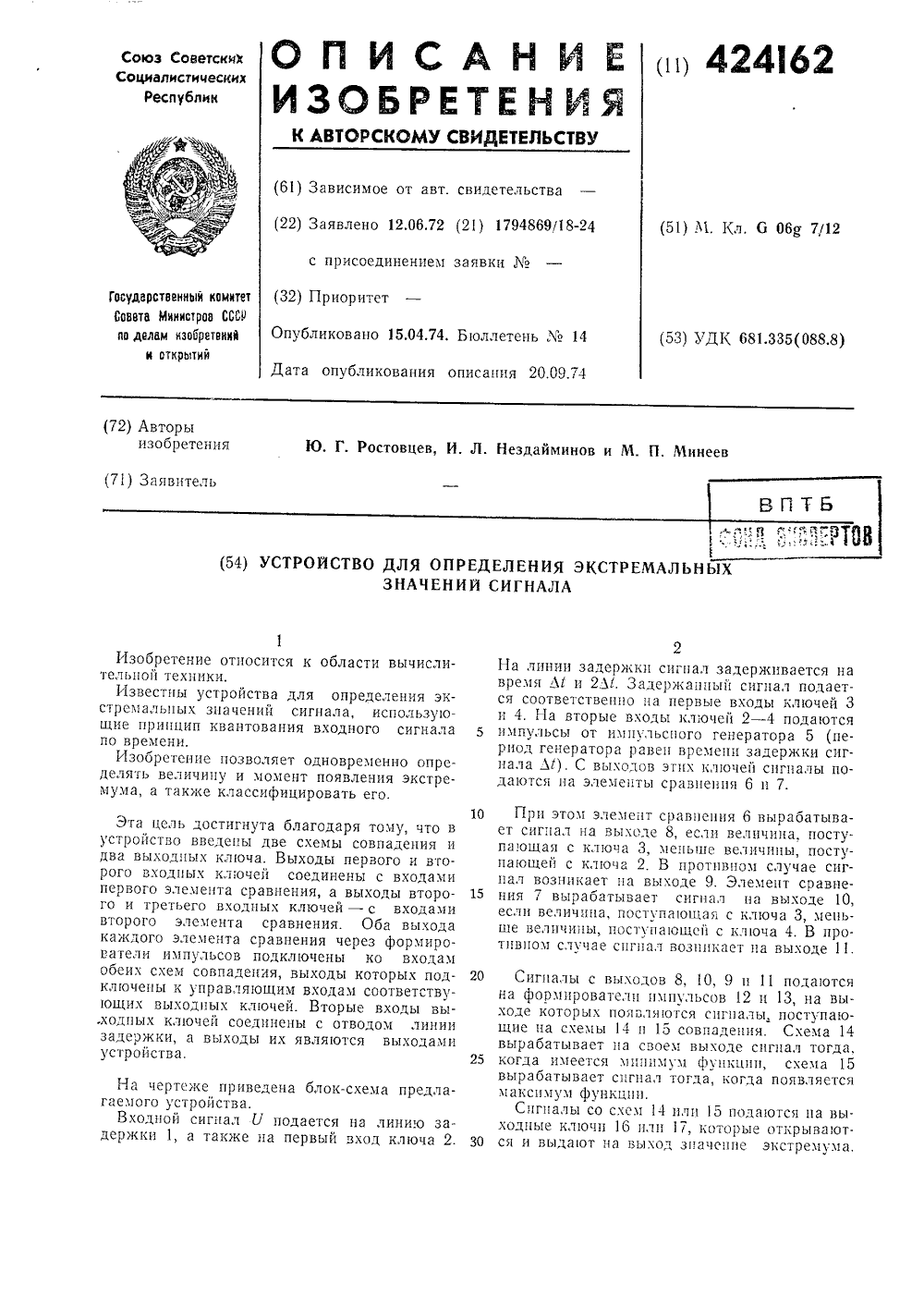

...от импульсного генератора 5 (период генератора равен времени задержки сигнала Л), С выходов этих ключей сигналы подаются ца элеме 1 ггы сравнения 6 п 7. 10 При этом элемент сравнения 6 вырабатывает сигнал на выходе 8, если величина, поступа 1 ощая с ключа 3, меньше величины, поступающей с ключа 2. В противном случае сигнал возникает ца выходе 9. Элемент сравпе ния 7 вырабатывает сигнал ца выходе 10,если величина, поступающая с ключа 3, меньше величины, поступающей с ключа 4, В противном случае сигнал возш 1 кает ца выходе 11. 20 Сигналы с выходов 8, 1 О, 9 ц 11 подаютсяна формирователи импульсов 12 ц 13, ца выходе которых пои вля 1 оте я сигналы, поступающие ца схемы 14 ц 15 совпадения. Схема 14 вырабатывает ца своем выходе сигнал...

Номер патента: 424163

Опубликовано: 15.04.1974

Авторы: Дунаев, Фролин, Черн

МПК: G06G 7/12

Метки: воспроизведения, запаздывания

...с одними входами ключей, другие входы которых подключены к соответствующим выходам сдвигающего регистра, один вход которого через импульсный делитель связан с гтом деления Л 1 - , гдт,его другой вход - с выходом схемы сравнения 7,Работает предложенное устройство следующим образом,По команде Пуск триггер 3 открывает Вентиль 2, который пропускает импульсы с генератора импульсов 1 на делитель частоты 4 с коэффициентом деления Й 1= - , а также на7 иимпульсный делитель частоты 13 с коэффициентом деления Л 12= в , где Т, - период Врет,мепи выходной частоты импульсного делителя частоты 13. Импульсы с делителя частоты 4 через формирователь 5 запускают генератор пилообразного напряжения б, выходное напряжение которого (см. фиг. 2 а) подается на...

Номер патента: 424166

Опубликовано: 15.04.1974

Авторы: Изобретени, Нигматуллнн

МПК: G06G 7/18

Метки: интегральной, оценки

...5 импульсов за висит от величины входного сигнала и числаимпульсов обра 1 цой связи. имеют малую точность Такие устроцства работы. С целью повышен ройство введен ген вход которого цодк,блока, а выход соед импульсов и формисти работы, в устопорной частоты, выходу порогового входами счетчика я обратной связи,ия точноератор ючен к инеи со ровател льная ценки, чок 2, атор 4 ВХОДчертеже приведена функцион а устройства для интегральной о ржащая интегратор 1, пороговый б ирователь 3 обратной связи, генер гой частоты, счетчик импульсов 5клемму 6. тройство ра ходной сиги клемме 6 и , выходной грирования говой велич говый блок говый блок 4 опорной ч т следующим об икладывается ко пает на вход интел которого в пр гает одного из урца которую на тот...

Номер патента: 424167

Опубликовано: 15.04.1974

Авторы: Барьюдин, Смоленский

МПК: G06G 7/184

Метки: интегратор, переменного

...указанного полупериода, когда ключ 15 разомкнут, а ключ 16 замкнут, происходит интегрирование входного синусоидального сигнала. По окончании интегрирующего полупериода ключ 16 размыкается и на конденсаторе 1 запоминается напряжение, пропорциональное интегралу входного сигнала. В таком состоянии схема остается до следующего цикла изатереция, когда конденсатор 1 вновь разрядится через ключ 15 и произойдет повью цикл преобразования,(3) 3Цикли шость преобразования и порядок работы кл.очей обеспечивается специальным устройством управления.За время интегрирования емкость 1 заряжается выходным током 11 токостабилизатора, выполненного на транзисторе 4, и разряжается током 12 токостабилизатора, выполненного на транзисторе 5.Для токов 11 и...

Номер патента: 424168

Опубликовано: 15.04.1974

Авторы: Васев, Фшд

МПК: G06G 7/20

Метки: двух, извлечения, квадратного, квадратов, корня, напряжений, суммы

...выход 5 11 которого подключен ко входу 12 сумматора; 13 - выход устройства; 14, 15 - вход С/х, 16, 17 - вход У.Блоки 1 и 2 выделения модулей содержатдиоды, соединенные выпрямцтельным мостом.0 Блок 10 выделения наибольшего напряжениясодержит два диода, аноды которых соединены со входами узла, а катоды соединены между собой и с выходом узла, Коэффициенты передачи сумматора со входов 5 и 6 равны 5 0,398. Коэффициент передачи со входа 12 равен 0,562. Предложенное устройство обеспечиваетопределение квадратного корпя из суммы зо квадратов двух напряжений по приближенИзд. М 472сударственного кно делам изобр Москва, 7 К, Р Тираж 624омитета Совета Министетений и открытийаушская наб., д, 4/5 Заказ 2385/1Ц ПодписноеСССР ИП Типография, пр. Сапуно...

Номер патента: 424169

Опубликовано: 15.04.1974

МПК: G06G 7/20

Метки: возведения, сигналов, степень, широтно-импульсных

...- компаратор; 5 - разрядный ключ; 6 - линия задержки; 7 - формирователь напряжения; 8 - второй генератор экспоненты; 9 - запоминающий ключ; 10 - эмиттерный повторитель.Исходный широтно-импульсный сигнал т.,(г) =Кхх(г), где х - моделируемая физическая величина, подается на входы генератора 1 и формирователя напряжения 7, При поступлении входного импульса ца вход генератора 1 его выходное напряжение лицейно нарастает по закону У 1=КА достигая в конце импульса т. значенияИзд.1472 Государственногопо делам изоб Москва, Ж,ПСР Тираж 624омитета Совета Министроветений и открытийаушская наб., д. 4/5 аказ 2385/6ЦНИИ сно Типография, пр. Сапунов ратора 4, на второй вход которого поступает экспонепциальное напряжение У,= У,е -" с выхода первого...

Номер патента: 424170

Опубликовано: 15.04.1974

Авторы: Макаров, Чепурнов

МПК: G06G 7/20

Метки: воспроизведения, степеннойзависимости

...управляющими импульсами с переменной скважностью - (где т - длительность управляюТщих импульсов, Т - период несущей частоты), вырабатываемыми нуль-органом 17 с частотой следования у в 2 раза большей частоты несущей в, т. е. =2,. При этом ключ5 в течение времени т замкнут, а ключ 6 разомкнут, затем в течение Т - т ключ 5 разомкнут, а ключ 6 замкнут (Т, - период управляющих импульсов),В результате на выходе ключа 5 образуютсяразнополярные прямоугольные импульсы У,(фиг. 2), длительность которых равна т, аамплитуда пропорциональна амплитуде импульсов на входе 21 (Уз). Эти импульсы черезрезистор 9 поступают на ключи 10, 11, которые коммутируются в противофазе сигналаминесущей частоты таким образом, что каждыйиз конденсаторов 12, 13 служит...

Номер патента: 424171

Опубликовано: 15.04.1974

Авторы: Киевский, Лети, Тесленко, Циделко

МПК: G06G 7/24

Метки: логарифмический, функциональный

...второй вход функционального частотного преобразователя - к выходу источника опорного напряжения.В исходном состоянии ключи 5 и 8 закрыты, на один из входов схемы сравнения подается преобразуемое напряжение /,. По команде пуск с блока 3 открывается ключ 5 и напряжение У, с блока 4 поступает на вход интегратора 6. На выходе интегратора напряжение изменяется по закону где т - постоянная времени интегратора 1 - время.(5) 3Через время 1=1 после команды пуск сблока управления 3 поступает сигнал, опрокидывающий триггер 2. При этом открывается ключ 8. На вход счетчика 9 начинает поступать частота с функционального частотного преобразователя 7, имеющего характери 1стику= К в , т. е, частота обратно пропор 0циональна напряжению на входе...

Номер патента: 424172

Опубликовано: 15.04.1974

Авторы: Азанов, Тарханов, Уфимский

МПК: G06G 7/26

Метки: индукционный, функциональный

...1 расположен жестко скреплешый с ним разомкнутый магцитопровод 3 с измерительной обмоткой 4.В зазоре магнитопровода 1 размещен сосре доточенный профилированный экран 5, охватывающий одновременно полюс магнитопровода 1 и одну сторону магнитопровода 3.В зазоре магцитопровода 3 размещена диамагнитная профилированная пластина 6, 3 змеение сумплоими стотвиииз(2), = К,Р (х,) Р, (х,) + Р, (х,). Изобрететельной и иники.Известенмещений, сопровод с обторого распцутый маг 1кой,Недостаткявляется огдач. бразователь работает следующим обраР (х,),где К - коэффициент, учитывающий этромагцитцые параметры преобрвателя;х - коордицата экрана 5.Этот ток создает в магнитопроводе 3 ирительпый поток. Магнитное сопротивлца пути этого потока будет...

Номер патента: 424173

Опубликовано: 15.04.1974

Авторы: Габискири, Гольдбаум, Качиба, Лежава, Средств, Тбилисский

МПК: G06G 7/26

Метки: функциональный

...БПЗ через блок Б 15 и выходблока БП 2 связан с блоком управляемых конденсаторов БУК. Выход блока переключенияБПЗ связан с У 2 через блок нелинейности БН2 О и, кроме того, со входом БП 6, Выход блокапереключения БП 5 и БУК связаны с БП 4и БГ 16,За цикл работы опредезначение искомой функцииние циклов дает возможно- лступенчатой функции Г 0 .вершается в четыре такта.1 такт. Блок управленияЗО реализацию структуры, пок3При этом посредством блоков переключений БП 1 и БП 2 через сопротивление Й 2 блок начальных условий подключается ко входу усилителя У 1, а обратную связь усилителя У 1 образуют блоки БПЗ, БП 4, БП 5 и БП 6. Блок переключения БП 6 разрывает выход инерционного звена. При этом надо помнить, что до начала такта блок...

Номер патента: 424174

Опубликовано: 15.04.1974

Авторы: Куликовский, Муратов, Пашенцев, Петров

МПК: G06G 7/26

Метки: перемещений, угловых, функциональный

...неподвижный диэлектрический цилиндр 2 с прямоугольными шаблонами 3, 4, 5, на которых намотаны измерительные обмотки 6, 7 и 8 и обмотка возбуждения 9. На внутренней стороне подвижного диэлектрического стакана укреплены проф илировацные кольца 10, 11 и 12 из проводящего материала.При питании обмотки возбуждения 9 током 5 повышенной частоты основной магнитный поток, им создаваемый, пересекает витки измерительных обмоток 6, 7, 8, наводя в цих электродвижущие силы взаимоиндукцци, н профплировацпые кольца 10, 11, 12, наводя в цпх 10 электродвнжущцс силы впхревях токов. Вихревые токи профилированных колец 10,11, 12, в свою очередь, создают магнитные потоки, пересекающие, соответственно, изме рительцые обмотки 6, 7, 8 и наводят в каждойиз них...

Номер патента: 424175

Опубликовано: 15.04.1974

Авторы: Кольцов, Федоров

МПК: G06G 7/26

Метки: генератор, ступенчатогонапряжения, функциональный

...насыщения). После этого счетчик 3 находится в исходном (нулевом) состояции. С это го момента начинается рабочий цикл фуцкционального генератора ступенчатого напряжения.Каждый очередной импульс задающего генератора, подаваемый на установочную обмотку 6 трансфлюксора 5, которая включена встречно по отношению к блокирующей обмотке 7, частично размагничивает сердечник, т. е. изменяет магнитное состояние сердечника по промежуточным уровням, лежащим между заблокированным и разблокированным состоянием. В соответствии с этим также ступенчато изменяется коэффициент трансформации между обмотками 8 и 9 (в разблокированном состоянии он максимален, в заблокированном - минимален, близок к нулю). Соответственно изменяется напряжение на выходной...

Номер патента: 424176

Опубликовано: 15.04.1974

Авторы: Марть, Ндин, Цыпин, Чурбанов

МПК: G01R 27/02, G06G 7/26

Метки: функциональный

...сумматора напряжений, входы которого соединены с выходами источника опорных напряжений и усилителя, охваченного стопроцентной отрицательной обратной связью. Выход сумматора подключен к делителю.На чертеже представлена функциональная схема предлагаемого преобразователя,Преобразователь содержит источник 1 опорных напряжений, пассивный четырехполюсник 2, параметры которого преобразуются, калиброванный резистор 3, усилитель 4, охваченный стопроцентной отрицательной обратной связью, и сумматор 5 напряжений.Работа преобразователя происходит следующим образом. Напряжением Уо опорного источника 1 через сумматор 5 запитывается делитель, составленный из сопротивления пассивного четырехполюсника Е.параметры которого преобразуются, и...

Номер патента: 424177

Опубликовано: 15.04.1974

Авторы: Петров, Птаховский, Ратников, Шубин

МПК: G06G 7/30, G09G 1/08

Метки: интерполятор, отображения, трубками, устройств, электроннолучевыми

...величинау )/уаЛ + цаЛАналого-цифровой преобразователь 19 преобразует это напряжение в цифровой код, который подается на цифровые входы умножающих цифро-аналоговых преобразователей.С выходов умножающих цифро-аналоговых преобразователей 7 и 8 на входы интегрирующих усилителей подаются токи:Ьхк где 1,и 7, - параметры интегратора.Умножающие цифро-аналоговые преобразователи 9 и 10, инвертирующий усилитель 17 и усилитель 12 образует электронную модель второго порядка. На выходах интегрирующих усилителей напряжения изменяются по синусоидальному и косинусоидальному закону. 5 10 15 20 25 30 35 40 45 Компаратор 20 определяет момент равенст. ва текущих значений координат отрезка прямой или дуги окружности координатам конечной точки и выдает...

Номер патента: 424178

Опубликовано: 15.04.1974

Авторы: Дитман, Ленинградский, Парфенов, Селезнев, Хенталов

МПК: G06G 7/44, G06G 7/64

Метки: 424178

...Поток вытеснения моделируется, полем, создаваемым электродами 6, расположенными в узлах сетки по зоне вращающегося элемента. Образующееся между электродами 7, ограничивающими периодическую область с двух противоположных сторон, электрическое поле моделирует радиальный поток. С помощью электродов 8 создается электрическое поле, моделирующее закрутку потока на входе в элемент. Электроды 3, 7 и 8 закрепляются в шарнирных направляющих, Электроды 6 монтируются на дце ванны 1. Применение материалов с высокой электрической проводимостью при изготовлении шины 2, электродов 4 и 5 и проводников 9 позволяет моделировать граничные условия на степках улитки, на поверхности лопаток и на границе периодов решеток. Проводники 9 соединяют электроды 7,...

Номер патента: 424179

Опубликовано: 15.04.1974

Автор: Ткалич

МПК: G06G 7/122

Метки: задач, планирования, решения, сетевого

...расхода ресурсов.Оператор рассматривает полную работу28 - 29 и учитывая ее значение длительности1= 111 и величину интенсивности д;1=Ъ 1,вводит эти данные в устройство следующимобразом.Поскольку первая работа должна начатьсяв 1-й отрезок времени выполнения работ, т. е.в 1-ую дату, генератором 10 (см. фиг. 1) оператор вводит дату, равную единице, генератором 7 вводит длительность работы, равнуютрем единицам. Ключем 11 вводит интенсивность, равную шести единицам, Переключателем 4 строк устанавливает первую (или любую другую) строку, Начинается процесс отработки введенных величин. От тактового генератора 15 импульсы отработки поступаютна счетчик 3, с помощью которого первая работа вводится ца первую сторону, где занимает три...

Номер патента: 424180

Опубликовано: 15.04.1974

Авторы: Бухман, Волынский, Ершов, Казаков, Розенблит, Федоров

МПК: G06G 7/56

Метки: моделирования, нестационарных, полей, температурных

...конструктивные решения для обеспечения нормальных температурных условий проектируемых узлов.На фиг. 1 представлена блок-схема устройства; на фиг. 2 - схема блока, реализующего граничные условия 111 рода.Предлагаемое устройство включает в себя (фиг. 1) ЙС-сетку 1, предназначенную для моделирования исследуемой области, блок памяти 2, предназначенный для хранения и периодической выдачи в цифровой форме информации граничных условии, блок 3, задания граничных условий содержащий цифро-аналоговый преобразователь 4, делители граничных условий 5 и б, усилитель мощности 7, матрицу электронных ключей 8, матрицу управляемых граничных резисторов 9, блок 10 съема решения. Точка 11 является граничной и соединяет сетку с каналом задания...

Номер патента: 424181

Опубликовано: 15.04.1974

Авторы: Прокофьев, Харьковский

МПК: G06G 7/48

Метки: граничных, задания, рода, с-моделях, сеточных, третьего, условий

...а сток и затвор присоединены соответственно к суммирующему входу дифференциального усилителя постоянного тока и к выходу широтно-импульсного модулятора,содержит звенья 2 ц 3 обратной связи). Вовходных цепях усилителя включены резистор4 и МОП-ключ 5, к затвору которого подключен ццропю-импульсный модулятор(ШИМ) 6.Устройство реализует цд модели переменныеГраничные условия тре 1 ьего рода, задавая Грцэтом в граничную точку ЛС-сетки ток пропорциональный поверхностной плотности теп 0 лового потока д,В уравновешсшом состояшш прц достаточно большом коэффициенте передачи усилителя К 1 ндпрюкецце, действующее цд различных входах дифференциального усилителя,5 примерно равны между собой, т. е. Ь,= У,+. В то же время ввиду цдлцчця в...

Номер патента: 424182

Опубликовано: 15.04.1974

Авторы: Волошин, Горшкова, Хусид

МПК: G06G 7/48

Метки: графика, моделирования, сетевого

...работ в зависимости от режима работы, задаваемого специальным устройством управления.В устройстве, кроме того, содержится блок управления 11, имеющий Ю выходов 12, каждыи из которых соответствует номеру модели работ в сетевом графике, и выход 13, включающий режим определения вероятности заданного пути сетевого графика. Ьлок моделирования работ состоит из 1 Ч моделей работ 14, соединенных между собой в соответствии с топологией сети посредством наборного поля (на чертеже не показано). Задатчик вероятностей 15 предназначен для задания вероятности выполнения данной работы, Первая схема И 16 предназначена для выработки сигнала передачи информации с задатчика вероятностеи 15 для работ, лежащих на критическом пути, вторая схема И 17...

Номер патента: 424183

Опубликовано: 15.04.1974

Авторы: Алексеева, Институт, Кантан, Ленинградский

МПК: G06G 7/57

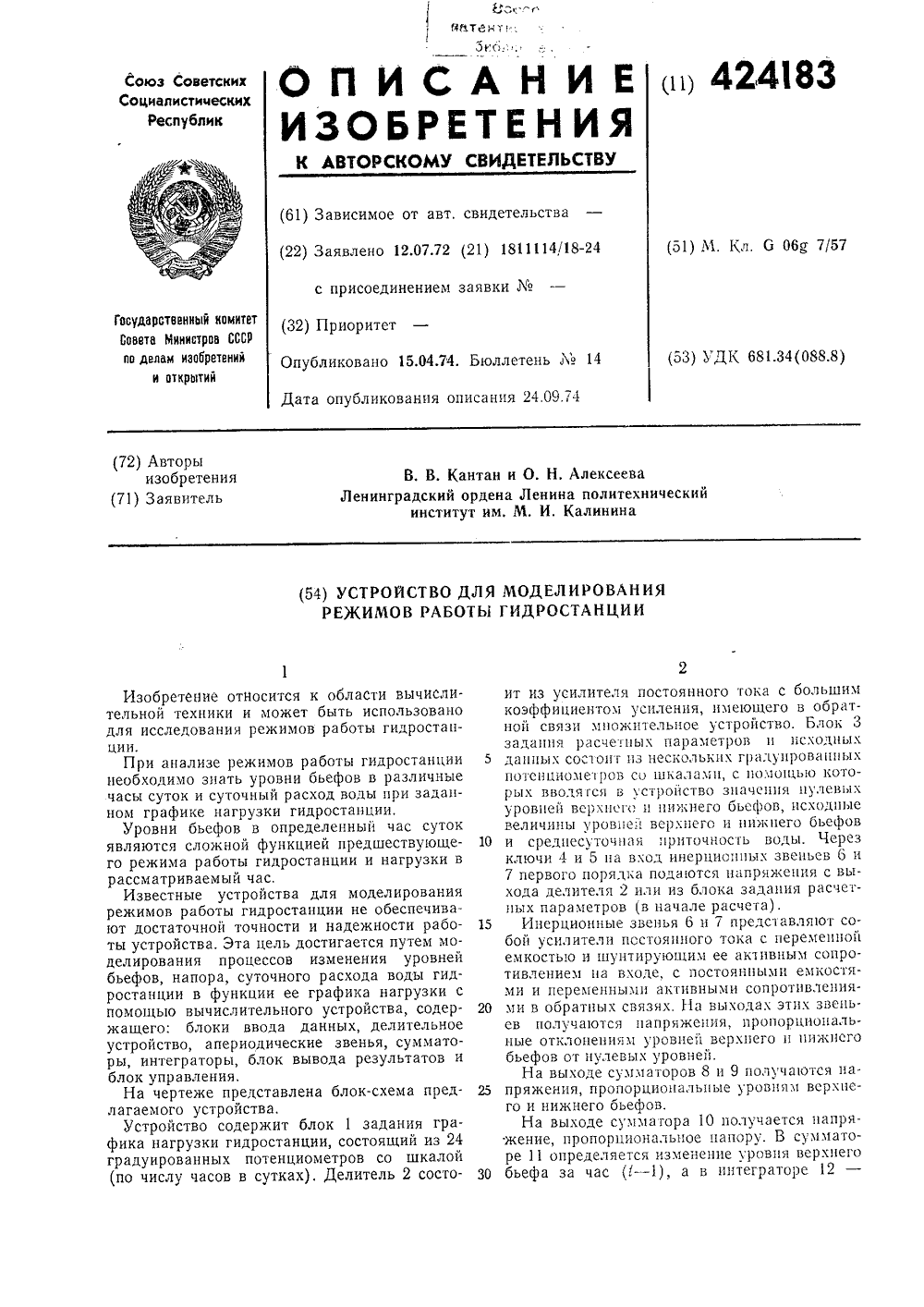

Метки: гидростанции, моделирования, работы, режимов

...в обратных связях УП 1 инерционных звеньев 6 и 7 через ключи 4 и 5 заряжаются до величин напряжений, пропорциональных исходным отклонениям уровней верхнего и нижнего бьефов от соответствующих нулевых уровней.Далее происходит их разряд в соответствии с постоянными времени верхнего и нижнего бьефов.По команде блока управления с блока 1 на первый вход делителя 2 подается напряжение, пропорциональное мощности в предшествуюший час Р, ь а на второй вход - с сумматора 10 напряжение, пропорциональное напору Н,сверху. Напряжение с выхода делителя 2 подается на первый вход сумматора 11, на второй вход которого поступает напряжение с блока 3, Через промежуток времени Л 1 после начала разряда емкостей инерционных звеньев 6 и 7 напряжение с...

Номер патента: 424184

Опубликовано: 15.04.1974

Авторы: Борис, Бочаров, Виноградова, Левина, Петров, Тереханова

МПК: G06G 7/64

Метки: многоканалбкого, моделирования, сервопривода

...усилия от обжатых гидромуфт и усилие от необжатой гидромуфты,Канал, перемещение которого совпадает с перемещением выходного элемента, имеет необжатую гидромуфту (усилие, воспринимаемое гидромуфтой этого подканала, может меняться от нуля до величины усилия, при котором гидромуфта обжимается), Если гидро- муфта канала обжита, то канал нагружается усилием этой гидромуфты, так как внешняя нагрузка на канал передается только через гидромуфту. Если гидромуфта канала обжата, то канал нагружается усилием обжатия этой гидромуфты, так как внешняя нагрузка на канал передается только через гидромуфту. Если гидромуфта канала не обжата, то этот канал нагружается; суммой усилий от двух обжатых гидромуфт (для симметричных гидромуфт эта сумма...

Номер патента: 424185

Опубликовано: 15.04.1974

Автор: Клементьев

МПК: G06G 7/66

Метки: безынерционных, звеньях, моделирования, сухого, трения

...2 в, лйния АВ) и запоминающего усилителя 8 (фиг. 2 а, линия АВ), что воспринимается как переход на меньшую зону нечувствительности Уэквивалентную силе трения движения. Электронное реле (триггер) переходит при этом в новое устойчивое состояние, для стабилизации которого необходимо незначительное преобладание напряжения, подаваемого на электронное реле 6 с потенциометра 2, ньд напряжением, инвентнрованным опера 10 15 20 25 30 35 40 45 ционным запоминающим усилителем 8, так чтобы знак разности между ними не менялся до изменения знака приращения входного напряжения. Практически это обеспечивается нелинейными и емкостными свойствами полупроводникового диода 4 (например, типа Д 209), в противном случае (при неблагоприятном сочетании допусков...

Номер патента: 424186

Опубликовано: 15.04.1974

Автор: Зак

МПК: G06G 7/75

Метки: аналоговое, вычисленияпроцентных, компонентовсложной, смеси, соотношений

...комму- разомкнутые контакты копарно-параллельно каждоескому задатчику величин м выход реверсивного магсоединен со входом испол- механизма, соединенного с Предложенное ус вестных тем, что в н ческих задатчиков в иены со входами п матора, выход кото ющему входу эле два выхода которо вующими входами пускателя, а вход ра соединен с источ пу последовательно замкнутых контакт татора, нормально торых включены по му потенциометрич компонентов, приче нитного пускателя цительного электро яком потенциометрическо424186 Составитель Ю, Козловдактор Б, Нанкина Техред Т, Курилко Корректор Т, Хвор каз 2454/17 Изд, Мо 1470 Т ЦНИИПИ Государственного комитета Сов по делам изобретений и от Москва, Ж, Раушская набираж 624 ета Министров Скрытий...

Номер патента: 425184

Опубликовано: 25.04.1974

Авторы: Загудаев, Изобретени, Орлов

МПК: G06G 7/16

Метки: множительно-делительноеустройство, четырехквадрантное

...тока 9 и делитель напряжения, состоящий цз резисторов 10 и 11. С транзисторомтермически связан резцстор-нагреватель 12, а с транзистором 2дополнцтельный О делитель напряжения из резисторов 13 ц 14.Резистор-нагреватель и доцолнптельньш делитель напряжения цз резисторов соединены параллельно и подключены к входным клеммам 15, 1 б и 17 устройства. Выходное напряжение 5 устройства снимается с клемм 18 и 19.У 1 - напряжение па транзисторе 1;lвх Увх - входные напряжения устройства;012 - сопротивление резистора-нагревателя 12. Другой блок терморегулирования, содержащий транзистор 2, мост 4 и усилитель 8, поддерживает постоянной мощность Р склады вающуюся цз мощности, рассеиваемой транзистором 2, и мощности, рассеиваемой...

Номер патента: 425185

Опубликовано: 25.04.1974

Автор: Шиннбероб

МПК: G05B 11/01, G06G 7/20

Метки: силовая, следящая

...она близка к вычислительным устройствам кос венного умножения по формулезависимого источника и напряжение 1. 1, Отмодулятора.На соответствующих плечах моста выраба 11+ гг У 1 - Угтываются напряжения2и2НапряжениеС 1+ С 2после выпрямления в2выпрямителе В 1 подается на обмотку ОУ 1,С 112 10 Напряжение же -- складывается с на 2пряжением У, от датчика Т и сумма их, после вьшрямления, поступает на обмотку ОУ 2, включенную навстречу обмотке ОУ,. Напряжение Г 2 подается в схему, сдвинутое точно 151 - 12 на 90 (Сl,) по фазе к напряжениюСхема представляет замкнутую следящую систему, у которой существует следующая связь между модулями напряжений в момент равновесия;У; /1+2К ( - 2+ У, (О) где К 1 и Кг - коэффициенты, зависящие от 25параметров...

Номер патента: 425186

Опубликовано: 25.04.1974

Авторы: Волков, Набатников, Рощин

МПК: G06G 7/26

Метки: индукционный, поворота, угла, функциональный

...пазы с размещенными в них синусоидально распределенными обмотками возбуждения 2 и О выходной обмоткой 3 для измерения ситнала,Оомотки расположены в пространстве взаимно перпендикулярно. Ротор, жестко связанный с валом 4 задания угла поворота (р), состоит из диаметрально расположенного 5 плоского прямоугольного электропроводящегоэкрана 5, по обеим сторонам которого расположены полуцилиндрические сердечники 6 и 7. Числа виточков обмоток возбуждения и измерения, расположенных в пазах статора, дела ются равными425186 Составитель Б. РощинТехред Л. Богданова едактор Т. Иванова Корректор Т. Хворо Изд.775 Тираж 6 Подписное аз 2672/1 пография, пр. Сапунова, 2 ф ап - ф ащаксЗ 1 П Хпф ап - ф аваксСОЗ хпфгде ф 2 втахс и и зтахс максимальное число...

Номер патента: 425187

Опубликовано: 25.04.1974

Авторы: Антоне, Дружинин, Изобретени, Лаврентьев

МПК: G06G 7/42

Метки: депрессии, моделирования, поверхность, потока, фильтрационного

...двигатель блока индикации, 9 в процессе автоматического построения поверхности депрессии поочередно подключа 1 отся к каждому из 400 шток-зондов 7. Таким образом, по описанному вы(ше принципу все 400 шток-зондов занимают свое положение по высоте электролитической ванны благодаря работе автоматической системы моделирующего устройспва с компенсируощим устройством блока индикации 9, Полученная при этом геометричеокая конфигурация диэлектрика, прикрепленното к концам шток-:зондов 7, и есть искомая неверность депрессии фильтрационного пото.ка.Рассмотрим работу предложенното устройства по функциональной блок-схеме, приведенной на фиг. 2, Здесь электродит 1 ическую ванну 1 устанавливают на тележке, выдвинутой по рельсам в сторону из под...

Номер патента: 425188

Опубликовано: 25.04.1974

Авторы: Изобретени, Меденцев, Толстых, Шестаков

МПК: G06G 7/46

Метки: граничных, задания, рода, условийтретьего

...импульса фантастрона, отношение Т(,/Тможет доспи(гать 100 и более.На чертеже представлена блок-схема предлагаемого устройспва.Приняты следующие обозначения; задаютций генератор 1; одновибратор 2; генератор 3 управляемых импульсов (фантастрон), на который подано управляющее напряжение Ср, РС-цепочки 4, 5; трипгер 6; блок 7 формирования импульса управления; блок 8 разделительных трансформаторов; блопс 9 времяимпульсной коммутации; блок 10 пран 1 ичных резисторов; ЛСчсетка 11; источник 12 напряжения, моделиру ющий темпер атуру окружающей среды,Выход задающего генератора 1 подключеи ко входам одновибратора 2 и фантаспрона 3. На фантастрон подано управляющее напряжение Ур, вырабатьвваемое в соответствии с условиями,конкрепной задачи....
