Верлань

Номер патента: 1775677

Опубликовано: 15.11.1992

Авторы: Верлань, Заболотный, Новосельцев

МПК: G01R 22/04

Метки: вентильных, полупроводниковых, потерь, приборах, тепловых

...заданной генератором 11 формы и усиленного до определенной величины блоком 12, а эталонный прибор 2 - остывает. В момент времени 12 снова срабатывает усилитель 5, контакты ключа 16 - размыкаются, а ключа 9 - замыкаются. Теперь до момента тз испытуемый прибор 3 остывает, а эталонный 2 нагревается и т,д.Последовательно соединенные датчик 1, усилитель 5 и реле 7 с двумя ключами 9 и 16 образуют автоматический дифференциальный калориметр, поддерживающий примерно одинаковыми температуры корпусов эталонного и испытуемого приборов, что позволяет устранить температурную погрешность измерений.Измеритель 6 интервалов времени фиксирует промежутки времени сэ нагревания эталонного прибора и промежутки времени ти нагревания исп ытуемого прибора. 10...

Номер патента: 1725236

Опубликовано: 07.04.1992

Авторы: Верлань, Максимович, Федорчук

МПК: G06G 7/38

Метки: вольтерра, интегральных, первого, решения, рода, уравнений

...Аттенюатор 2 построен на потенциометре 8 с гасящим резистором 9, последний необходимдля гашения паразитных колебаний за счет компенсации паразитной емкости потенциометра. Устройство работает следующим образом.По типу заданного ядра определяют количество блоков устройства и количество инерционных звеньев в каждом блоке и производят настройку параметров. В зависимости от положения переключателя 3 различают два режима работы устройства; "Имитация" и "Решение". На схеме переключатель 3 изображен в режиме "Решение", Устройство переводят в режим "Имитация", Настройку каждого вычислительного блока 1 производят автономно. На первом этапе на вход вычислительного блока 1 подают нулевой сигнал и устраняют дрейф нуля операционных усилителей,...

Номер патента: 1651283

Опубликовано: 23.05.1991

Авторы: Абдусатаров, Акбаров, Верлань, Каримов, Комилов, Мансуров, Сагатов, Шакамалов

МПК: G06F 15/32, G06F 7/64

Метки: измерительного, интегрального, потока, преобразователя, решения, скорости, уравнения

...сумматор, первую группу элементов НЕ, блок синхронизации, причем выходы первого комбинационного сумматора соединены с входами первого сомножителя первого умножителя, о т л и ч а.ю щ е ес я тем, что, с целью повышения точности и быстродействия, в него введены с второго по восьмой умножителй, четыре блока деления, элемент ИЛИ, элемент И, две группы элементов ИЛИ, второй и третий комбинационные сумматоры, второй накопительный сумматор, три функциональных преобразователя, два блока сравнения, аналого-цифровой преобразователь, с третьего по шестой регистры, девять групп элементов И, с второй по шестую группы элементов НЕ и элемент НЕ, причем выходы первого регистра соединены с входами делителя первого блока деления, выходы которого...

Номер патента: 1599383

Опубликовано: 15.10.1990

Авторы: Антонович, Верлань, Кижняев, Миллер, Раднаев, Смирнов

МПК: A61K 31/787, A61P 9/12, C08F 126/06 ...

Метки: активность, гипотензивную, действием, полиакрилоил-2-бензилбензимидазол, пролонгированным, проявляющий

...Характерис" т ическая вязкость 2 = 0,2 дл/г (в ДМАА при 200 С).Условия и результаты примеров 2-4 2 2 риведены в табл., 1.Исследовано биологическое действие полиакрилоилебензилбензимидазола. Влияние полимера на системное артериальное давление (АД) изучено в острых ЗО опытах на белых крысах массой 200 г под этаминалнатриевым наркозом. Регистрировали фоновые показатели; системное АД, частоту сердечных сокращений (ЧСС), электрокардиограмму, а затем их изменения в динамике после внутривенного введения веществ. П р и м е р 5. В хвостовую вену крысы вводят раствор полиакрилоиле бенэилбензимидаэола, полученного по примеру 1, в смеси вода - диметилацетамид (1:1) в дозе 1 О мг/кг; Через 5 мин измеряют системное АД ртутным мономвром на хвостовой...

Номер патента: 1522201

Опубликовано: 15.11.1989

Авторы: Акбаров, Верлань, Максимович

МПК: G06F 17/13

Метки: вольтерры, интегральных, линейных, решения, уравнений

...в регистр 9 - величина= ехр(-Ь/Ы)Рассмотрим х-й цикл работы устройства. В первом такте по сигналу с выхода 2 блока 11 синхронизации осуществляется операция приема кода У, в регистр 3.Во втором такте по сигналу с выхода 13 блока 11 синхронизации в умножителе 2 находится 1/( - Ьй.ь)У;, во втором умножителе 5 - У /о, в умножителе 10 -(;В третьем такте по сигналу с выхода 14 блока 11 синхронизации осуществляется операция приема кода У в регистр 4 и операция суммирования1 Ь.Х+ ( )1-1 /в сумматоре 6 с последующей записьрезультата Х; в регистр 7.Формула и з обретенияУстройство для решения линейньи интегральных уравнений Вольтерры, со держащее входной и выходной. регистры два регистра коэффициентов, регистр экспоненты, регистр промежуточной...

Номер патента: 1511673

Опубликовано: 30.09.1989

Авторы: Верлань, Коваленко, Ковбасенко, Межуев, Патон, Пухов, Тесля, Шепеленко

МПК: G01N 29/04

Метки: акустической, источника, локации, многоканальное, эмиссии

...сигналы отделяются отшумов за счет ограничения по нижнейгранице уровнем напряжения, регулируе"35мым в зависимости от условий работы,При этом в каждом канале 1 измерениявремя появления сигнала акустической эмиссии (моды) будет разное, взависимости от расположения электроакустического преобразователя 2 относительно источника сигналов акустической эмиссии,На выходах компаратора 9 Формируются "пачки" импульсов уровня "1"цифровых элементов, период следования импульсов в "пачке" равен периодуколебаний высокочастотного заполнения резонансного электроакустическогонпреобразователя 2, а длительность50"пачки" импульсов равна длительностимоды на уровне ограничения в компараторе 9,Сигнал с выхода компаратора 9подается на вход детектора 10, в...

Номер патента: 1451721

Опубликовано: 15.01.1989

Авторы: Верлань, Стасюк, Эсанов

МПК: G06F 17/13

Метки: идентификации, линейных, объектов, стационарных

...с выхбдов регистров 2 значения элементов а 1а 1и аг 1 . айаг первого и второгостолбцов матрицы поступают на операционные элементы 11 и 12 матрицы, вкоторых по выражению (7) и (8) вычисляются элементы второго столбца цг,12 12 треугольных матриц Е и Бв соответствии с (6),В это же время на первые входыоперационных элементов 13 и 14 перво 25 го столбца первой треугольной матрицы подаются элементы а =1 , а, =оответсгвующихрегистров группы 6. На первые входыоперационных элементов 13 и 14 втоЗО рого, третьего, и т,д., п-го столбцов первой треугольной матрицы подаются элементы 12:, 1 лг., 1 зз 1113,1 соответственно из операционных элементов 11 соответственно второго, третьего, и т.д., и-го столбцов матрицы операционных элементов.В первой...

Номер патента: 1450808

Опубликовано: 15.01.1989

Авторы: Верлань, Гуцу, Мустяца, Чокой

МПК: A23G 3/04

Метки: колера, приготовления

...камеры 13 нагрева в цилиндре 3 имеются отверстия 14. Для отвода ется на охлаждение. Конструктивноевыполнение установки обеспечиваетвозможность улучшить качество готового продукта и снизить теплоэнергозатраты и металлоемкость установки.1 з.п.ф-лы, 2 ил. готового продукта из установки к наружному термоизолированному корпусу1 прикреплен патрубок 15. Каждый израсположенных в камере 13 нагрева 5 электродов 9 выполнен с уменьшающимсяпо ходу продвижения продукта диаметром. Уменьшающийся диаметр электродаустанавливают в завискмости от удель"ного электрического сопротивленияобрабатываемого продукта, определяемого соотношением й 8,5 ехр (-0,028 Е ),где р - удельное электрическое сопротивление;1: - температура продукта;1485 и 0028 - постоянные...

Номер патента: 1446619

Опубликовано: 23.12.1988

Авторы: Абдусатаров, Акбаров, Верлань, Каримов, Мансуров, Шакамалов

МПК: G06F 7/64

Метки: интегральных, решения, уравнений

...функциональных возможностей за счет решения уравнений со слабосингулярнымядром, в него введены регистр верхней границы интегрирования, два блока сравнения, семь блоков элементов 5 10И, второй и третий накапливающие сумматоры, два элемента ИЛИ, блок элементов ИЛИ, блок памяти, элемент И, элемент задержки, второй блок эле 15 ментов НЕ, блок возведения в степень, регистры первого, второго и третьего параметров, блок вычисления обратнойвеличины, второй уиножитель, блокделения и три комбинационных сумматора, причем выходы регистра величины шага соединены с информационнымивходами первого блока элементов И,20 выходы которого подключены к информационным входам первого накапливающего сумматора, выходы которого соедииены с информационными...

Номер патента: 1424017

Опубликовано: 15.09.1988

Авторы: Абдусатаров, Акбаров, Верлань, Каримов, Мансуров, Шакамалов

МПК: G06F 7/64

Метки: вычисления, интегральных, нелинейных, операторов

...(Т,) 1, поступающей с блока 11,В результате получаем значение произведения Ь з Р ф(г.,), а значенияпеременных С = 0 и С = 0 черезоткрытые управляющим сигналомЬс первого выхода первого блока 4сравнения второй 6 и третий 7 блокиэлементов И проходят на, блок 8, врезультате чего в нем вычисляетсязначение ядра Е(1, С,), Одновременно управляющий сигнал С = Т;(11) поступает на вход элемента 19задержки, на пину сброса третьегонакапливающего сумматора, на первыевходы первого 17 и второго 21 коммутаторов и открывает первый блок 2элементов И, в результате чего напервом накапливающем сумматоре 3 вычисляется г. = с = 1, + Ь = Ь.В третьем такте в первом блоке 4сравнения выполняется сравнениеС = Т с Ь, во втором блоке 13 сравнения - с с С, в блоке 11...

Номер патента: 1419653

Опубликовано: 30.08.1988

Авторы: Атаман, Верлань, Гинзбург, Данилеско, Мустяца

МПК: A21B 3/13

Метки: выпечки, форма, хлебных

...И.ЭрдейиЗаказ 4263/7 Тираж 361 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к хлебопекарному производству, а именно к формам для выпечки хлебньМ изделий, вчастности сухарей,11 елью изобретения является воэможность осуществления выпеканиясухарных иэделий.На фиг, 1 схематично изображенапредлагаемая форма, поперечный разрез; на фиг. 2 - то же, вид в плане;на фиг. 3 - крышка с пластинами.Форма содержит прямоугольную рабочую камеру 1, два расположенные поее боковым стенкам электрода 2 икрышку 3 с равномерно прикрепленнымик ее внутренней стороне вертикальными...

Номер патента: 1361510

Опубликовано: 23.12.1987

Авторы: Верлань, Коваленко, Максимович

МПК: G05B 23/02

Метки: идентификации, линейных, объектов, стационарных

...стоящими около контура блока, узла, элемента - порядковые номера его входов и выходовВыход первого интегратора 1(1) подключен квходу второго интегратора 1(2) и кпервым входам с 4(1)-го по 4(п)-йперестраиваемых масштабных блоков,первый вход устройства (вход тесто. вого сигнала у(Т подключен к вхо. ду первого интегратора 1(1) и к первым входам с 4(п+1)-го по 4(2 п)-йперестраиваемых масштабных блоков,выход каждого следующего 1(т)-го интегратора до 1(и)-го включительно подключен к входу 1(т.+1)-го интегратора и первым входам с 4(п+1)-гопо 4(т.п+п)-й перестраиваемых масштабных блоков, выход 1(п)-го интегратора подключен к первым входам с4(п -и+1)-го по 4(п )-й перестраивагемых масштабных блоков, второй входустройства (вход реакции...

Номер патента: 1317400

Опубликовано: 15.06.1987

Авторы: Верлань, Латышев

МПК: G05B 23/02

Метки: безынерционных, диагностирования, объектов, тестового

...ихвыходные сигналы Е и Е будут неодинаковыми. В этом случае последовательно проверяют элементы объекта исоответственно из структуры модели 35последовательно исключают ее элемен-.ты. В первом такте диагностированияпроверяют элемент 1 объекта, для чего из структуры модели исклочают элемент 1 (фиг.2). 10На входы контролируемого и эталонного объектов подают тестовые сигь . -лы 13 =1; 13 =2. В этом случае, принявдля простоты а.=2., получаем величинувыходного сигнала контролируемогообъекта Е=160. Равенство - =Е обеспечивается при подаче в эталонный объект сигналаЕ =(Е/5-а 2 а 132) /аз а 132=(60/5-2 4 2)/ .0/3 2 2 = 4/3,затем меняют входные сигналы 131 13,.Так как Х =131=1, то сигнал 131 остается неизменным, а 13 может быть произвольным, но...

Номер патента: 1290311

Опубликовано: 15.02.1987

Авторы: Верлань, Коваленко, Максимович

МПК: G06F 15/32, G06F 7/64

Метки: вольтерры, интегральных, линейных, решения, уравнений

...представляющее собой весовую 30функцию преобразователя;С - время. После проведения эквивалентныхалгебраических преобразований (4)имеет вид, х(г)= - (у(г)-угу(г (5)Применим к (5) обратное г-преобразование:хл= (Ул УУп.г ) з (6)где х =х(пЬ);у =у(пЬ) 3у =уЪ (п)1 .Соотношение 6 описывает алгоритм функционирования устройства.Устройство работает следующим образом.Перед началом работы устройства в регистр 1 заносится величина в, вЬ регистр 2- величина у=ехр(- ), в регистр 7 - величина у(0),Рассмотрим 1 -й цикл работы устройства, который начинается по поступлении сигнала "Запуск" на соответствующий вход блока 9 синхронизации В первом такте по сигналу управления с выхода 11 блока 9 синхронизации осуще -вляется операция приема кода в регистр...

Номер патента: 1278899

Опубликовано: 23.12.1986

Авторы: Верлань, Миргород, Тихончук

МПК: G06G 7/38

Метки: варианты, его, интегральных, линейных, решения, уравнений

.... уравнении (3) (эа счет коэффициента усиления интегратора 5 Ко=1/ ), и величина невязки на выхо -де сумматора 1 уменьшается. Как только невязка г(с) становится меньшеб блок 7 включает коммутатор 4в нижнее положение и соединяет выход блока 8 с входом интегратора 5.1При этом размыкается контур,включающий в себя блоки 1 - 5 и замыкается контур, включающий блоки 4, 5 и 8, и схема начинает интегрировать уравнение (6) или (7) представляющее собой аппроксимационную модель решения интегрального уравнения (1), построенную на основе имеющейся априорной информации. В таком режиме устройство работает до тех пор, пока модель невязки исходного интегрального уравнения , получаемая как разность входным сигна- лом г(Г) и решением интегрального...

Номер патента: 1124322

Опубликовано: 15.11.1984

Авторы: Верлань, Грездов, Максимович

МПК: G06F 17/13

Метки: вольтерры, интегральных, линейных, решения, уравнений

...цель достигается тем,что в устройство, содержащее входнойи выходной регистры, блок синхронизации, введены также два регистракоэффициентов, регистр приращения,регистр промежуточной переменной, регистр экспоненты, четыре умножителяи два сумматора, причем выход первого регистра коэффициента соединен спервым информационным входом первогоумножителя, второй информационныйвход которого подключен к выходу первого сумматора, а выход - к информационному входу выходного регистра,первый вход первого сумматора соединен с выходом второго умножителя, авторой вход объединен с первым информационным входом третьего умножителя и подключен к выходу входногорегистра, первый информационный входвторого умножителя соединен с выходом второго регистра...

Номер патента: 1092530

Опубликовано: 15.05.1984

Авторы: Абдусатаров, Верлань, Максимович, Полозков

МПК: G06G 7/38

Метки: интегральных, решения, уравнений

...1 лишь достаточнаГладкие функции характер 11 стичРскиРвремна негладкаст"й которых превышают постоянные вЕэеме Еи иьтегратарОВ активнОГО диеЕямичРскОГО звенаПри этом сниэкение постоянной времениПРИВОЦИТ К СУжЕ 111 ПВ ЦИНВЬЕИЧЕСКОГОдиапазона входных се 1 гналов, Использование в устройстве Обратимогосумматора обуславливает плохую гальваническую развязку входных и выходных цепей, чта привоцит .; низкойточности.Цель изобрете 11 ил - повыше 1;ие точности решения интегральных уравненийЦель достигается тем, чта в уст ройства, содержащее сумма.ор, выход которого соединен са входом блока формирования ядра,п 11 по:Ененнаго в виде инерционного усееле;еЕл, и Входам аттее 110 атора. ,Быхае которога подключен к нходу первого инвертора,11 ход которого и...

Номер патента: 1026129

Опубликовано: 30.06.1983

Авторы: Верлань, Гудименко, Колодеев, Коновалюк, Кривоносов, Передерий, Скачко

МПК: G05F 1/58

Метки: защитой, самоконтролирующейся, электропитания

...связи между элементами в канале такие же, как и в канале максимального предела, реле 19 времени, выходом подключенное к разрешающему входу порогового элемента 14, реле 20.1 контроля с двумя контактными группами 20,2 и 20,3, выходной каскад 21 с транзистором 22, включенный в схему эмиттерного повторителя с реле 23.1, обмотка которого является его нагрузкой, а размыкающие контакты 23.2, включены между выходом блока 1 питания и выходными выводами .устройства, подключенный к выходу устройства резистивный делитель 24. с тремя резисторами 25, 26 и 27, к общей точке первых двух из которых подключен сигнальный вход порогового элемента 14, резистор 28, соединяющий укаэанную точку с сигнальным входом порогового элемента 7, конденсатор...

Номер патента: 1001298

Опубликовано: 28.02.1983

Авторы: Верлань, Гудименко, Колодеев, Коновалюк, Кривоносов, Передерий, Скачко

МПК: H02H 7/12

Метки: постоянного, самоконтролирующаяся, электропитания

...защиты на узел 10 управления реле готовности поступает сигнал об исправности трак та защиты, в результате чего срабо тает тиристор его оптрона 11 и на первую обмотку 8.1 дистанционного переключателя 8 через размыкающие контакты контактной группы 8.4 и первый резистор 15 пойдет ток, обуславливающий срабатывание дистанционного переключателя, принимающего при этом правое положение. Перебрасывающиеся контакты 83 на время переключения кратковременно разорвут цепь 25 тока тиристоров оптронов 12 и б (ток последнего проходит через размыкающие контакты контактной группы 8.6, базовый резистор 22 и контакты контактной группы 8.3, которые срабатывали в процессе самоконтроля, когда в датчике защиты искусственно создавались условия для его...

Номер патента: 985717

Опубликовано: 30.12.1982

Авторы: Абдусатаров, Верлань, Геращенко, Максимович, Черинько

МПК: G01K 17/00

Метки: потоков, тепловых

...9.Устройство работает следующим образом.Передаточная Функция устройства имеет вид:1 1.%э(ФО фикффа Иии 2)И)85717 Формула изобретения НИИПИ Заказ 10159/65 Тираж 887 Подписи щ ПП "Патент", г.Ужгород, ул.Проектная,Филиал где Р - передаточная Функция пре 9образователя тепловогопотока;Ч,Р Р;р, - передаточные функции фильтров высоких частот 2 и 3;Р - передаточная функция сумматора;Иц - передаточная функция инерционного звена;пч он - передаточные функции ин 2верторов 5 и б; 10И - передаточная функция аттенюатора;К 1 - коэффициент передачи и постоянная времени преобразователя 1; 15Р - переменная преобразованияЛапласа.При выполнении условий; И,Р=И =1,) Р - ф ОМ Чн 2ф 9 Оф коэффициент передачи устройства И: 1. Л это означает,.что на...

Номер патента: 981355

Опубликовано: 15.12.1982

Авторы: Верлань, Мустяца, Негру, Чокой

МПК: A23G 3/04, A23L 2/46, C12G 1/02 ...

Метки: колера, приготовления

...патрубками отвода 1 О и подвода 11 рекуператора 12, имеющего зоны 13 и 14, соответственно нагрева и охлаждения. Патрубок 15 подвода исходного продукта в зону 13 25 нат рева рекуператора соединен с насосом 16, а патрубок 17 отвода готового продукта из эоны 14 охлаждения рекуператора 12 соединен с регулировочным вентилем 18.30Б свою очередь, регулировочный вентиль 18 соединен с трубчатым холодильником 19.Установка работает следующим образом.35С помощью насоса 16 через патрубсщ 1 5 водают вакуум-сусло в зону 13 нагреве рекуператора 12 под давлением О,3-0,5 МПа, где эа счет горяче 5 4го колера происходит предварительный его нагрев до 90-95 ОС. Из зоны 13 нагрева рекуператора 12 предварительно нагретое вакуум-сусло через патрубок 10 и...

Номер патента: 962998

Опубликовано: 30.09.1982

Авторы: Верлань, Максимович

МПК: G06G 7/48

Метки: линейных, моделирования, объектов, стационарных

...9, а каждый последующий канал содержит на один элемент 9 больше, чем предыдущий, Входкаждого канала подключен к входнойклемме 8, а выход каждого канала черезодин из переключателей 10 подключен кодному из инвертирующих и одному иэнеинвертирующих входов сумматора 11выход сумматора 11 подключен к выходной клемме 12,Колебательное звено (фиг. 3) состоитиз входной клеммы 13, колебательныхэлементов 14, переключателей 15, сумматора 16 и выходной клеммы 17, Элементы 14 объединены в,каналы, первый канал содержит один элемент 14, а каждыйпоследующий содержит на один элемент14 больше, чем предыдущий. Вход каждого канала подключен к входной клемме13, а выход каждого канала через одиниз переключателей 15 подключен к одно962998 6 му из инвертирующих и...

Номер патента: 930387

Опубликовано: 23.05.1982

Авторы: Верлань, Максимович

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...ключи 27-30. Воспроизведение записанной инфррмации производится аналогично процессу записи, только на каждом шаге воспроизведения на дифференциальный усилитель 10 подаются через усилители 33, 5 10 и 34 напряжения с 1-ой и (1+1)-ойячеек 37 памяти. Напряжения с. этихячеек памяти поступают на вход входного диФФеренциального усилителя 10,на выходе которого Формируется сигнал, равный их разности. Этот сигнал поочередно через такт генератора 13 посредством ключей 4 и 5 поступает на первый и второй интеграторы 6 4 7Каждый интегратор интегрирует сигнал в течение только од"ного шага квантования, причем, если первый интегратор 6 интегрирует сигнал, то второй интегратор 7 в те 15 чение этого шага восстанавливает своймашинный нуль, и...

Номер патента: 926682

Опубликовано: 07.05.1982

Авторы: Верлань, Гутенмахер, Тихончук

МПК: G06G 7/38

Метки: интегральных, линейных, решения, уравнений

...9266 решение получается в виде кусочно-поотоянной функции времени.Сигнал ошибки на выходе сумматора 1 в процессе решения все время близок к нулю. 5При отсутствии шумов во входном сиг нале д =О коммутатор 4 все время находится в замкнутом состоянии, устройся во моделирует уравнение (3), и при ф(Р). 1 на его выходе образуется точ- щ ное решение интегращ,ного уравнения Вольтерра первого рода (если Г цостагочно мало).При наличии шума во вхоцном сигна-. ле не имеет смысла на выходе первого 15 функционального преобразователя 2 от слеживать этот сигнал с точностью, превышающей цисперсию шума, так как иначе этот шум (вследствие некорректности решаемой задачи) будет усиливаться и может полностью фподавитьф точное решение задачи. Поэтому...

Номер патента: 781837

Опубликовано: 23.11.1980

Авторы: Бусаров, Верлань

МПК: G06G 7/25

Метки: гистерезиса, моделирования, петли

...предлагаемого устройства моделирования петли гистереэиса; на фиг. 2 произвольный гистереэисный цикл (сплошные линии) как результат пере" сечения двух семейств интегральных кривых (пунктирные линии) на Фиг,3 явление релаксации в элементе с гистерезисом (вдоль АВ - скоростное нагруженйе элемента, вдоль ВС - релаксация, выражаюцаяся в плавном спаде выходного сигнала при Фиксации уровня входного сигнала). Пунктирными линиями изображены кривые нагружения, получаемые при разных фиксированных скоростях изменения входного сигнала х.Устройство содержит первый блок 1 дифференцирования, второй блок 2 дифференцирования, блок 3 управления, первый Функциональный преобразователь 4, второй Функциональный преобразователь 5, третий функциональный...

Номер патента: 737965

Опубликовано: 30.05.1980

Авторы: Верлань, Самохвалов

МПК: G06J 3/00

Метки: аналого-цифровой, поразрядного, уравновешивания

...а второй вход соединен с первьи выходом преобразователя кода в 30 2напряжение и с выходом источника смещения компенсирующего напряжения 2,Недостатками этого преобразователя являются увеличение времени преобразования нэ-эа введения дополнительнык тактов для контроля и коррекции процесса преобразования и ограниченная точность коррекции, обусловленная жесткой привязкой моментов коррекции к некоторым тактам цикла кодирования, не зависящих от скорости изменения аналоговых сигналов.Известно, что ошибка квантования аналого-цифровых преобраэователей поразрядного уравновешивания при кодировании изменяющихся аналоговых сигналов (динамическая ошибка) имеет две составляющие, обусловленные сме- . щением центров интервалов квантования (ошибка...

Номер патента: 622201

Опубликовано: 30.08.1978

Авторы: Верлань, Самохвалов

МПК: H03K 13/17

Метки: напряжение-код

...кодов динамических ошибок и регистр 10 ошибок, выходы 11, 12 О двух мл адших р азрядов реверсивного счет.чика-сумматора 3 и выходы регистра 5 разности соединены с сигнальными входами логических элементов 8 схем, управляющие входы которых соединены с выходами 13 триггера 4 знака разности, выход 14 рас пределителя 2 синхропотенциалов соединен с управляющим входом блока 9 формирования кодов динамических ошибок.Преобразователь работает следующим образом. 1 ОФормирование кода У входной величины в реверсивном счетчике-сумматоре 3 и кода У в регистре 5 осуществляется в соответствии с алгоритмом кодирования преобразователя 1. После завершения формирования этих кодов на дешифратор 7 подается код типового интервала квантования, снимаемый...

Номер патента: 294146

Опубликовано: 01.01.1971

Авторы: Верлань, Годлевский, Рачитский

МПК: G06G 7/14

Метки: аналоговых, сглаживающий, фильтр

...требуют в случае суммирования нескольких сигналов применения дополнительного оборудо. вания.Цель изобретения - сокращение требуемого числа элементов при суммировании цескольких сигналов. Это достигается тем, что в устройстве вход и выход усилителя соответственно через индуктивность и резистор подключены к суммирующему входу усилителя, к которому через параллельно включе 1 гные резистор и конденсатор присоединена шина нулевого потенциала и через блок ключевых элементов группа входных резисторов, какдый из которых зашунтирован дополц 11 тсльным конденсатором,На чертеже приведена схема сглаживающего фильтра для аналогового сумматора сигналов с время-импульсной модуляцией. Оцо содержит усилитель 1 с конденсатором 2 в цеци обратной связи,...

Номер патента: 222026

Опубликовано: 01.01.1968

Авторы: Аветикова, Верлань

МПК: G06G 7/32

Метки: полиномиальногоуравнения, решения

...из множительного звена 1, ем.костного инвертора 2, емкостного сумматора 8, двух емкостных инверторов 4 с двумя отрабатывающими усилителями б, системы ключей б и 7 и переключателя 8.В устрсйстве решение полиномиальногочравнения вида поступает на оба входа множительного звена 1. Полученное на выходе множительного звена значение хо запоминается емкостным инвертором 4. Затем переключатель 8 устанавливают в нижнее положение, в результате чего на входы множительного звена подаются напряжения хо и хо и на его выходе формируется напряжение х и т, д. Таким образом получают все значения хо (1=1,2 и, которые по мере их образования поступают на сумматор 8 с выхода одного из инверторов 4 в зависимости от знака соответствующего коэффициента. При...

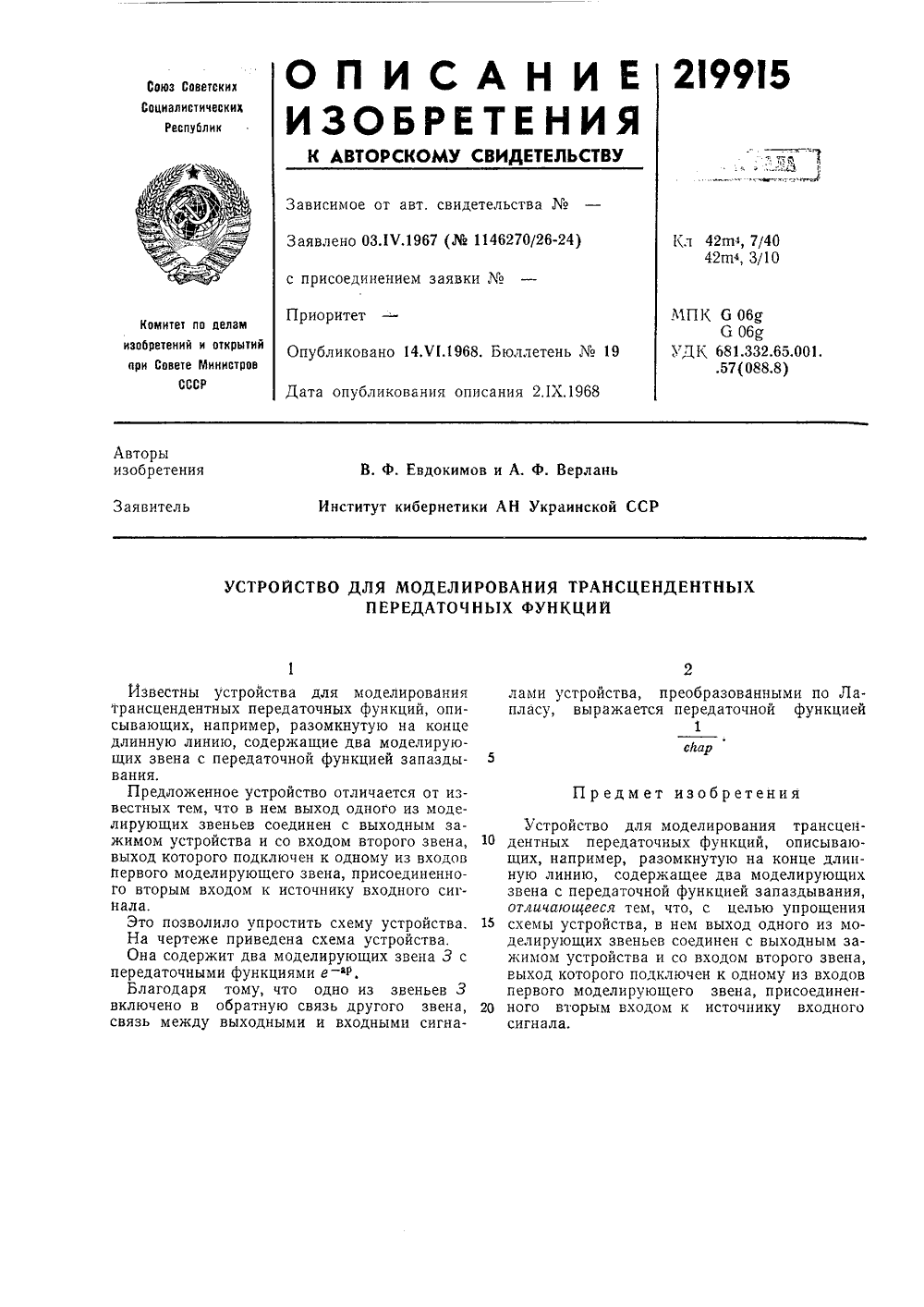

Номер патента: 219915

Опубликовано: 01.01.1968

Авторы: Верлань, Евдокимов

МПК: G06G 7/625

Метки: моделирования, передаточных, трансцендентных, функций

...ссхемы устройства, в немделирующих звеньев соедижимом устройства и со вхвыход которого подключенпервого моделирующегоного вторым входом ксигнала,Известны устройства для моделирования трансцендентных передаточных функций, описывающих, например, разомкнутую на конце длинную линию, содержащие два моделирующих звена с передаточной функцией запазды вания.Предложенное устройство отличается от известных тем, что в нем выход одного из моделирующих звеньев соединен с выходным зажимом устройства и со входом второго звена, 10 выход которого подключен к одному из входов Первого моделирующего звена, присоединенного вторым входом к источнику входного сигнала.Это позволило упростить схему устройства. 15 На чертеже приведена схема устройства.Она...
