Страшун

Номер патента: 1256902

Опубликовано: 15.09.1986

Авторы: Анищук, Дубовецкий, Дудко, Колпаков, Косарев, Котов, Машир, Пархоменко, Патон, Сажин, Соколенко, Страшун, Томашевский, Чвертко

МПК: B23K 37/04

Метки: обечайками, сборки, сварки, фланцев

...3, призматические опоры 4 дляобечайки и устройства 5 для фиксации фланца (горловины) 6 на обечайке 7.На кронштейнах 2 смонтированыкраны 8 управления устройствами 5,На направляющих 3 установленатележка 9 са смонтированной на нейсварочной головкой 10, например,типа Л 1535,Установка может быть снабжена несколькими устройствами 5. Каждое устройство 5 для фиксации Фланца наобечайке закреплено на Г-образнойстойке 11 основания 1 и выполненов виде штока 12 пневмацилицдра 13 сзакрепленным на нем центратором 14для Фланца, регулируемой опоры 15для обечайки и прижима 16 Фланца кобечайке, При этом на штоке 12 установлен с возможностью перемещенияцентрирующий стакан 17,Регулируемая опора 15 выполненав виде резьбовой втулки, установленной на...

Номер патента: 433871

Опубликовано: 30.03.1984

Авторы: Зимин, Исупова, Панкратов, Романов, Страшун, Файн

МПК: G05B 19/12

Метки: координатно-временного, программного

...блока управления подсоединен к электромагнитной муфте, что позволяет обеспечить программное изменение двух . параметров, например тока и напряжения печи, как в функции времени, так и в функции перемещения элемента в35 объекте регулирования, что расширяет фукнциональные возможности устройства.На чертеже представлена схема устройства.Она состоит из программных блоков 1 и 2, объекта регулирования 3, блока управления 4, первого 5 и второго 6 редукторов, электромагнитной муфты 7, дифференциала 8, датчика 9 и двигателя 10.Устройство работает следующим образом. 71 2При программировании по времени, в начале процесса переплава, блок управления 4 обеспечивает синхронную работу программных блоков 1 и 2, которые выдают сигналы на объект...

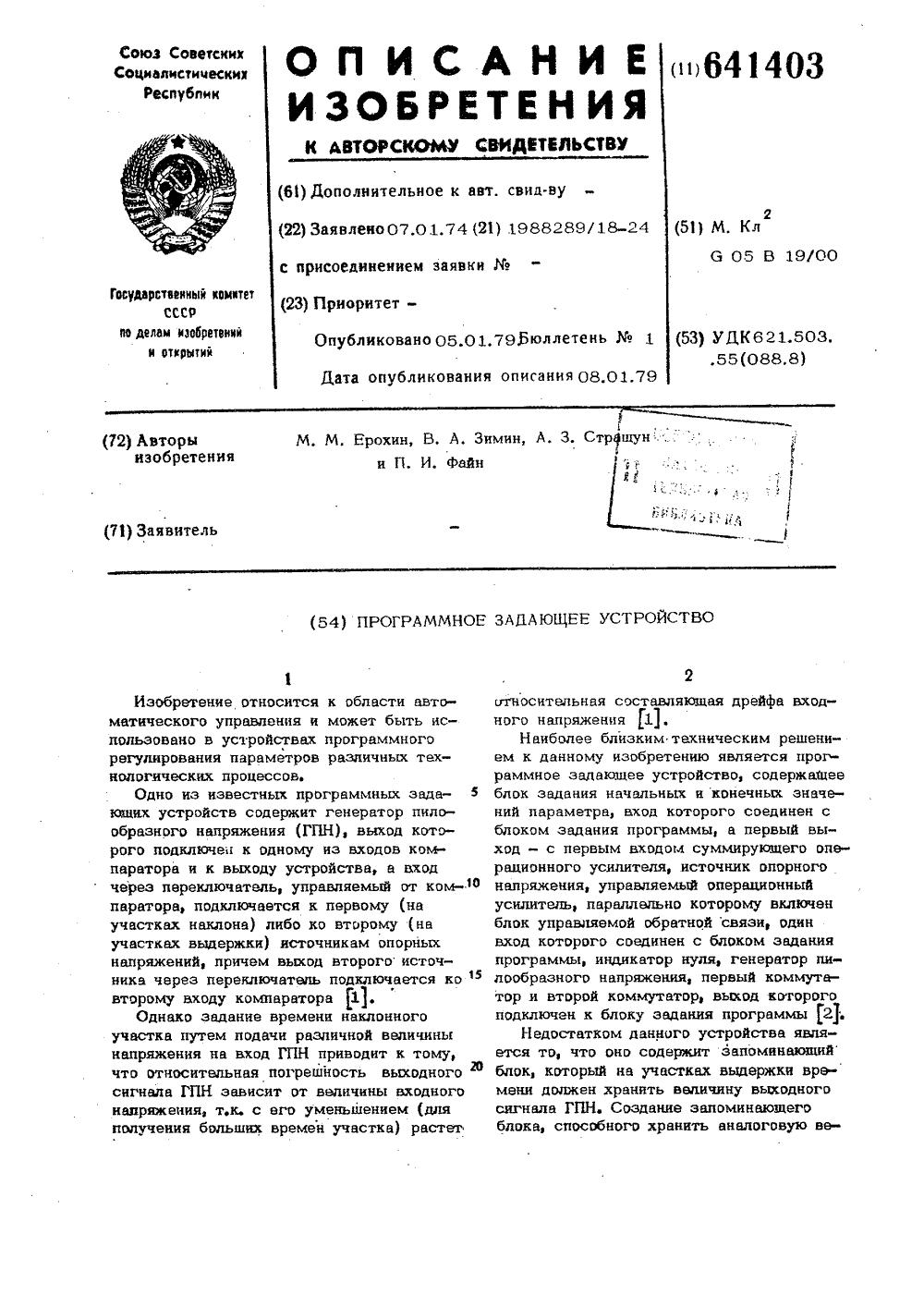

Номер патента: 641403

Опубликовано: 05.01.1979

Авторы: Ерохин, Зимин, Страшун, Файн

МПК: G05B 19/406

Метки: задающее, программное

...с бпока 11 поступают сигналы управления для данного участка, Если эти сигнвлы соответствуют наклонному участку (режим-скорость изменения параметра), токоммутационные группы коммутатора 6будут находиться в пОложении, показанномна чертеже. На один вход индикатора нуля 2 с блока 1 через коммутатор 6 поступает заданное напряжение, соответствующее уровню конца данного участка, навторой вход индикатора нуля 2 подаетсянапряжение с выхода усилителя 10, т.е.выходной сигнал устройства, Напряжениевыхода усилителя 10 является суммойдвух напряжений напряжения начала участкар поступающего на Вход усилителя 10от блока 1, и напряжения, поступающегоот генератора пилообразного напряжения7 через коммутатор 6 и определяетсякоэффициентом усиления,...

Номер патента: 520594

Опубликовано: 05.07.1976

Авторы: Артемьев, Боярченков, Гордон, Гуськов, Еремин, Кабанов, Кешек, Сергеев, Соболев, Соколов, Страшун, Шкамарда

МПК: G06F 19/00

Метки: информа-ии

...информации производится вручную. Одностороння память 5 позволяет при,необходимости изменить последовательность,и скорость опроса Глюков 4 -4, в част-ности, дает возможность неоднократногообращения к одному и тому же блоку в течели цикла что невозможно при жесткойо 1 г ннзации цикла, цмеющойся в известномустройстве.1остоянная память 6 имеет емкость8192 команды (18 разрядных слов). Онасостоит иэ схемы управления и двух ферритовых матриц, .в каждой 1 из которых провйто 4096 команд, Время обращения кпамяти 1,7 мсек.Узлы 10 -10 обнаружения начала коддовой комбинации позволяют уменьшитьвремя вхождения в связь блока опроса 3с блоками 4-4, Каждый узел 10-10состоит из схемы "И", выделяющейпервыйстартовый сигнал после серии нулевых посылок...

Номер патента: 508568

Опубликовано: 30.03.1976

Авторы: Вергасов, Гуткин, Сериков, Страшун, Усеинов

МПК: C25D 11/38

Метки: процессахромирования, стабилизации

...8 влево, если ток стал больше заданното, или вправо, если ток стал меньше заданного. Реохорд 8 включен в цепь управления тиристоров выпрямителя 3, и при перемещении ползунка реохорда 8 вправо напряжение на выходе выпрямителя 3 возрастает, а при перемещении ползунка влево - уменьшается. Ползунок реохорда 8 может в каждый данный момент во время периодов прямой полярности занимать любое положение, например А, если напряжение сети уменьшилось или проводимость электролита ухудшилась, или, например, положение Б, если напряжение сети увеличилось или проводимость электролита улучшилась.В конце периода прямой полярности программатор 4 осуществляет перемену полярности на выходе выпрямителя 3 и отключение САР,Задаваемые значения тока прямой и...

Номер патента: 354761

Опубликовано: 05.04.1974

Авторы: Антонов, Вавилов, Воронков, Гончаров, Иотенко, Солодовников, Страшун, Терехов, Черных, Яковлев

МПК: G05B 11/14

Метки: 354761

...блок - схема регулятора.Она соиблок 2 иа датчиков, блок 4 обегающих устройств, блок 5 разделения во времени процессов измерения и регулирования, регулирующее устройство 6, корректирующие устройства 7, накопители 8 аналоговых величин и исполнительные устройства 9.Регулятор работает следующим образом.Сигналы с датчиков технологических параметров поступают в блок 2 измерений и преобразований, который может быть построен, например, с использованием автоматических самопишущих приборов, Сигналы с блока 2, суммируясь с сигналами блока 1 задающих величин и корректирующих устройств 7, через блок 4 обегающих устройств подаются в блок 5 разделения во времени процессов измерения и регулирования.Время связи каждого датчика с исполнительным...

Номер патента: 366781

Опубликовано: 01.01.1973

Авторы: Антонов, Вавилов, Воронков, Гончаров, Иотенко, Солодовников, Страшун, Терехов, Черных, Яковлев

МПК: G05B 11/14, G05D 27/02

Метки: многоточечный, пропорционально-интегральный

...на вход следящей системы 2 многоточечного автоматического самопишущего прибора, состоящего из мостовой схемы сравнения с измерительным20 25 30 35 40 реохордом, усилителя и исполнительного двигателя, Каждому значению напряжения с датчиков соответствует определенное положение движков измерительного реохорда и регулирующего реохорда блока 3 задающих величин.Выходное напряжение с регулирующего реохорда сравнивается с напряжениями задающих потенциометров блока 3. Сигналы рассогласования через делители напряжения этого ке блока и через переключатель каналов поддаются на один из входов усилителя 4.На другой вход усилителя 4 через переключатель каналов последовательно с конденсатором апериодической 1 С-цепи включаются одним концом выходы...

Номер патента: 392460

Опубликовано: 01.01.1973

Авторы: Йсьс, Мельчаков, Страшун

МПК: G05B 19/04, G05D 23/185

Метки: библиотека

...Каждый канал программируемого задатчика и программируемый вто- О ричный задатчик может быть выполнен напотенциометре, который подключается к клеммам 10 источника питания и управляется с помощью двигателя 11 от программного блока 7 управления.5 Датчик 1, установленный на об ьект, воспринимает и замеряет сигнал, пропорциональный регулируемому параметру, который подается на вход измерительного блока 8. Последовательно с сигналом датчика на вход нз мерительного блока поступает сигнал, пропорциональньш уровню и скорости подавления и задания параметра от задатчнка 2.Сигнал снимается с движков 9 грубого и точного потенциометров. Движки потенцио 5 метров перемещаются двигателями 11, управляощие цепи которых воспринимают сигналы...

Номер патента: 350097

Опубликовано: 01.01.1972

Авторы: Бергер, Борковкин, Герасимов, Нокалн, Павлова, Страшун, Трейеров

МПК: H02K 15/02

Метки: магнитопроводов, машин, электрических

...приспособлениях с последующим прогреванием до 250 С для склеивания листов между собой и механическойобработке пакета. Однако при таком способеотожженный пермаллой теряет свои магнитные свойства из-за механических воздействий, возникающих при сборке пакетов в стягивающих приспособлениях и их механической обработке,Предлагаемый способ отличается от известного тем, что пластины покрывают изоляционно-клеящим составом, например высокотемпературной эмалью, и собирают в стягивающем приспособлении. Затем стянутыепластины подвергают первичному отжигупри 800 - 1300 С для получения высокой магнитной проницаемости и склейки пластин вмонолитный пакет. Пакет механически обраоатывают для получения точных установочных поверхностен. Далее пакет...

Номер патента: 317044

Опубликовано: 01.01.1971

Авторы: Беленец, Ерохин, Страшун, Фаин, Яковлев

МПК: G05B 19/02, G05B 19/408

Метки: программно-задающее

...5, дешифратор команд 6, схему сравнения 7. Импульсы с преобразователя поступает на исполнительное устройство 8 и одновременно на счетчик выданного уровня 9. При этом показания счетчика пропорциональны выдаваемому исполнительным устройством сигналу. Схема сравнения производит сравнение выданного уровня с заданным по программе уровнем переключения и по результатам сравнения вырабатывает сигнал на увеличение или уменьшение регулируемой величины или указывает на то, что выданный уровень равен уровню переключения. При достижении выданным уровнем уровня переключения сигнал из схемы сравнения поступает на преобразователь и запрещает его выходные сигналы, прекращая при этом дальнейшее изменение регулируемого параметра. Одновременно с317044...

Номер патента: 266253

Опубликовано: 01.01.1970

Авторы: Евтухов, Левин, Можейко, Страшун

МПК: G01D 3/06

Метки: величин, неэлектрических, регистрации

...которые запоминают на их емкостях. В момент 11, когда напряжения Ос, УУвновь станут равными нулю, блок 12 управления ключами разомкнет клю чи 1 и 2 и замкнет ключи 8 и 4.В тор ой эт а п. Начало этапа совпадает смоментом времени 1. Во втором этапе разность напряжений Ес - У 1 противопоставляется линейно нарастающему напряжению 1 л 2. О Последнее получается на выходе интегратора25 1 х +4 - 1 х + 1 х у, 4 .С 2 Составитель Г, (,ки еиак ИИПИ Заказ 2000,9 Тираж 480 Подписно Типография, пр. Сапунова 13, на вход которого подано напряжение Уь В момент времени 1 ь когда достигается уравновешивание Ео - Уд, срабатывает нуль-орган 14, Второй этап преобразования в этот момент времени заканчивается.Промежуток времени т=1 з - 11 между началом второго...

Номер патента: 20958

Опубликовано: 31.05.1931

Автор: Страшун

МПК: G03B 21/16, G03B 21/18

Метки: кинопроектору, противопожарное

...пластинка 2 под действием пружины 4 прич жимается к столику 1 и останавливает движение киноленты 8.противопожарных приспособлений проекторам с применениемодпор 7 нитей или полосок кинопленки ицелью останавливать движениепленки в момент перегорания ука энной нити илиполоски пленки, для-не из последних прикрепляется Тк Дш ной ппастинкеукоторая при нормработе оттягивается и свободно дропучскает киноленту, а при перегораниу лозой нити или полоски пленкид киноленте. и останавливает еедап ей- кинопроектору с применением повохо- т. шее передвижение. 1 а двой нити или полоски кинопленки, харав . На чертеже фиг; 1 изображает вид ктеризующееся тем, что нить или полоска предлагаемого приспособления с " о; кинопленки прикреплена к пластинке 2,фиг. 2...

Номер патента: 14818

Опубликовано: 31.03.1930

Автор: Страшун

МПК: B27C 3/02

Метки: пробок, сверлильный, станок

...эксцентзанным рычажнотолкачем 12 для свя 9 с,1 В предлагаемом станке, предназначенном для изготовления пробок, заготовка к сверлу подается,толкачем, приводимым в действие от рычажной системы, связанной с эксцентричным пальцем колеса зубчатои передачи от шпинделя, при выведении из каковой передачи промежуточного колеса посредством педального механизма, производится остановка толкача, а следовательно, и остановка подачи заготовки.Предлагаемый сверлильный станок, изображенный схематически на чертеже, состоит из станины 13 с бабкой 14 в подшипниках которой помещен шпиндель 9 с насаженным на нем шкивом 2, приводимым во вращение от трансмиссии ремнем 1. На шпинделе 9 закреплена коническая шестерня 3; сцепляющаяся с передачей из...
