F16C 33/78 — с диафрагмой, диском или кольцом, с упругими деталями или без таковых

Номер патента: 10623

Опубликовано: 31.07.1929

Автор: Виноградов

МПК: F16C 33/78

Метки: закрытый, подшипник

...вал и снабженной уплотнениями в виде кожаных и резиновых воротников.На чертеже фиг. 1 изображает вид спереди предлагаемого закрытого подшипника в продольном разрезе; фиг, 2 - поперечный рязрез.Предлагаемый закрытый подшипник состоит из глухой коробки, снабженной с одной стороны резиновым кольцом 11, а с другой - торцевой крышкой 14 с прокладкой 15 и имеющей промежуточную перегородку 5, обхватывающую вал 1, с уплотнениями в виде резиновых колец 6, кожаных и резиновых воротников 7 и 8 препятствующих перетеканию масла из образованной перегородкой 5 камеры 4, заключающей шариковый подшипник 2 с расположенными по обе стороны его кольцевыми упорными вкладышами 3 Закрытый подшипник характеризующийся применением в глухой коробке...

Номер патента: 34866

Опубликовано: 28.02.1934

Автор: Молодцев

МПК: F16C 33/10, F16C 33/78

Метки: защиты, масла, пыли

...частью в разрезе вид, валов каландрбв, снабженныхедлагаемым приспособлением.-Верхний валкаландра неподвижей, нижний вал и - подвижен походу работы. подшипники 1 обоих валов имеют кольцевую: смазку, подаваемую прессмасленками и проходящую, прежде чем попасть в подшипникчерез воройку 2 с сеткой :цля очистки,от грязи и других твердых примесей, попадающих в смазку, Смазка, пройдя верхний подшипник, протекаетта.- ким же образом в подшипник нижележа; щего вала и; во избежание загрязнейия пр тени я. для защиты масла щего от верхнего аландра в нижний аботы относительно еси тем, что между пников в кольцевые кольцо В. ому свидетельству 1932 года ыдаце авторского свидетее пылью, волокнами и прочими посторонними веществами, неизбежными при...

Номер патента: 148304

Опубликовано: 01.01.1962

Автор: Пивоваров

МПК: F16C 33/78, F16C 33/80

Метки: защитное, лабиринтного, подшипника, роликоопоры, уплотнения

...изображено предлагаемое устройство.Устройство состоит из втулки 1, сидящей жестко на оси 2, подпружиненной втулки 3 и мембран 4 и 5 На втулке 1 устанавливается внутреннее кольцо шарикоподшипника б Втулка д монтируется с наружной стороны ролика 7 и прижимает наружную обойму шарикоподшипника,Мембрана 4 зажата по контуру между наружной обоймой шарикоподшипника и подпружиненной втулкой 3, Втулка 1 имеет буртик 8, который является опорой для мембраны 5, зажатой между корпусом 9 подшипника и его наружной обоймой, Мембрана 5 создает дополнительную полость 10 для смазки,Все детали устройства в собранном виде удерживаются пружиной 11 и кольцом 12 Смазка, попадающая во внутрь шарикоподшипни148304 ка, деформирует мембрану 5, прижимая ее к буртику...

Номер патента: 211978

Опубликовано: 01.01.1968

Автор: Макаров

МПК: F16C 33/78, F16J 15/54

Метки: вала, уплотнение

...теплоотводяи, охлаждаемой рабочей жидПредмет изобрет о Уплотнение вала, содержаще закрепленную на валу износост ную втулку, отличающееся тем увеличения срока службы уп снабжено теплоотводящей ребр5 изготовленной из теплопроводн а контактная втулка выполнен обхватывающей .своей утоненно ской частью цилиндрический в водящей втулки,е манж ойкую к ,что,с лотнения истой в ого мате а ступе й цилин ыступ т н Уплотнения, валов, содержащие мзакрепленную на валу износостойкуюную втулку, известны.Предложенное уплотнение отличается от известных тем, что оно снабжено теплоотводящей ребристой втулкой, изготовленной из теплопроводного материала, а контактная втулка выполнена ступенчатой, обхватывающей своей утоненной цилиндрической частью...

Номер патента: 213477

Опубликовано: 01.01.1968

Авторы: Зовецкий, Морозов, Сулейманов

МПК: F16C 33/78

Метки: 213477

...внутренного кольца щелевое уплотнение.Такое выполнение подшипника обеспечивает повышение надежности уплотнения при работе подшипника в различных режимах.На фиг. 1 показан предлагаемый подшипник качения; на фиг. 2 - продольный разрез уплотнительпого элемента.Уплотнение 1 представляет собой уплотняющее резиновое (или из другого, близкого по свойствам, материала) кольцо, армированное металлической штампованной шайбой 2, входящее с натягом своей наружной поверхностью в соответствующую канавку на наружном кольце 3 подшипника и за счет упругой деформации материала уплотняющее подшипник. Верхняя часть уплотнения по форме близка форме канавки на кольце 3. Внутренняя поверхность уплотнения имеет скользящий контакт с поверхностью радиусной...

Номер патента: 219959

Опубликовано: 01.01.1968

Авторы: Руденко, Трещалов, Шпиндлер

МПК: F16C 33/78

Метки: качения, подшипников, уплотнение

...буртик 3. Этот буртик является отражателем смазки, образуя уплотняющую лабиринтную щель 4. Радиальный упругий выступ 5 шайбы выполняет роль пыльника, предохраняющего внутреннюю полость подшипника от попадения извне пыли и грязи. Сочетание упругого выступа 5 с кольцевым буртиком 3 позволяет снизить тепловые эффекты от трения о внутреннее кольцо б подшипника.Жесткое металлическое кольцо (каркас) 7, армирующее эластичную шайбу 1, имеет отбортовку 8 на краях и кольцевой выступ 9 посредине. Кольцо 7 выполнено без перфорации, что облегчает технологию изготовления дстали в прессформе и увеличивает монолитность и каркасность уплотнения, не снижая 5 прочности связи резины с металлом, так какэто компенсируется сочетанием жесткого кольца...

Номер патента: 280370

Опубликовано: 01.01.1970

Авторы: Иностранец, Иностранна, Свенска

МПК: F16C 33/78

Метки: подшипниковый, узел

...из которых выполнено с кольцевой канавкой 4, расположенной на его внешней поверхности, по обе стороны от тел качения 5.Уплотнительная пластина б имеет эластичный борт 7, входящий в упомянутую канавку и плотно к ней прижимаемый корпусом 8(в случае установки пластины на наружном кольце) или валом 9 (при установке пластины на внутреннем кольце подшипника качения).До установки подшипника качения в корпус эластичный борт уплотняющей пластины выступает из кольцевой канавки над внешней поверхностью наружного кольца или над внешней поверхностью внутреннего кольца О подшипника качения, а после установки подшипника эластичный борт уплотнительной пластины герметично прижимается к корпусу подшипника и к дну кольцевой канавки, улучшая уплотнение...

Номер патента: 316878

Опубликовано: 01.01.1971

Автор: Шевченко

МПК: F16C 33/78

Метки: подшипниковых, узлов, уплотнения

...устройства центробежного типа для,подшитсниковых узлов, содержащие соединенные между собой диски, напрессованные на вал и образующие кольцевую канавку, в которую входит крышка, закрепленная на корпусе.Предложенное устройство отличается тем, что диски установлены с возможностью перемещения в осевом направлении и скреплены между собой зажимными,пружинящими скобами.Такое устройство эффективнее, технологичнее в изготовлении и проще в эксплуатации.На чертеже изображено;предложенное устройство для уплотнения подшипниковых узлов.Уплотняющее устройство состоит из дисков 1, усгановленных на валу 2 и образующих кольцевую канавку, в которую входит крышечка 3, закрепленная на корпусе 4 подшипникового узла. Диски скреплены зажим- ными пружинящими...

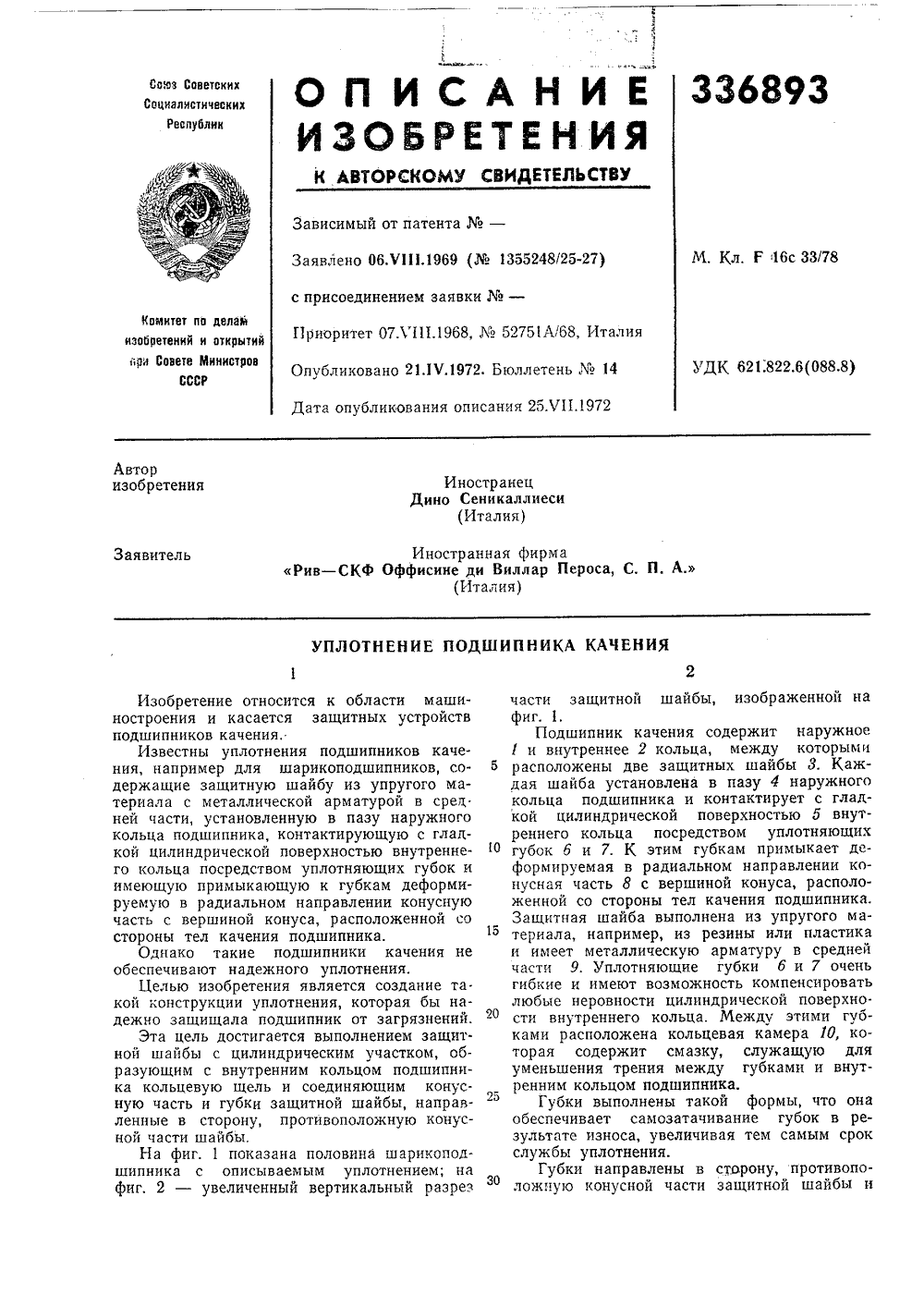

Номер патента: 336893

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна

МПК: F16C 33/78

Метки: качения, подшипника, уплотнение

...части шайбы.На фиг. 1 показана половина шарикоподшипника с описываемым уплотнением; на фиг. 2 - увеличенный вертикальный разрез части з щ р жени а фиг. 1.Подшипник качения содержит наружное1 и внутреннее 2 кольца, между которыми 5 расположены две защитных шайбы 8. Каждая шайба установлена в пазу 4 наружного кольца подшипника и контактирует с гладкой цилиндрической поверхностью б внутреннего кольца посредством уплотняющих губок б и 7. К этим губкам примыкает деформируемая в радиальном направлении конусная часть 8 с вершиной конуса, расположенной со стороны тел качения подшипника, Защитная шайба выполнена из упругого материала, например, из резины или пластика и имеет металлическую арматуру в средней части 9. Уплотняющие губки б и 7...

Номер патента: 338699

Опубликовано: 01.01.1972

Авторы: Наумов, Подшипник

МПК: F16C 33/78

Метки: 338699

...5, сужающиеся к периферии подшипника; на наружной поверхности внутреннего кольца - радиусные канавки б.Эластичные уплотнительные кольца снабжены ступенью 7 меньшего диаметра, обращенной к центру подшипника. С противоположной стороны уплотнительных колец расположены радиусные скосы 8, с помощью кото рых, а также в результате деформации кольцевой ступени 7 уплотнительные кольца надежно удерживаются в канавке 5 наружного кольца подшипника качения, обеспечивая высокую герметичность в месте крепления. Уп лотнительные эластичные кольца легко вставляются в кольцевые канавки 5 наружного кольца и позволяют расширить допуск диаметра бортика 9 наружного кольца подшипника.20 Наружный диаметр ступени 10 уплотнительного кольца меньше диаметра...

Номер патента: 385102

Опубликовано: 01.01.1973

Автор: Автор

МПК: F16C 33/78, F16J 15/42

Метки: подшипникового, узла, уплотнение

...регулировать ее жесткость.На фиг, 1 изображено предлагаемое уплотнение подшипникового узла; на фиг. 2 - видна манжетное кольцо со стороны крыльчатки; на фиг, 3 - манжетное кольцо в разрезе.Уплотнение состоит из корпуса 1, резиновыхуплотняющих манжет 2 и дисков 3 для крепления манжет на валу.Корпус 1 имеет кольцевую фасонную выемку 4, к которой примыкает соответствующий выступ 5 манжеты, и маслоотводную канавкуб.,На наружной поверхности манжеты расположена крыльчатка 7.Работает уплотнение следующим образом,5 При неподвижном вале манжеты 2 своимнкольцевыми выступами 5 охватывают соответствующие выемки 4 корпуса 1 и создаютнадежную герметичность узла, Когда же вал,а с ним и манжеты 2 вращаются, то под дей 10 ствием центробежных сил...

Номер патента: 444902

Опубликовано: 30.09.1974

Авторы: Гольдфарб, Снесарев

МПК: F16C 33/78

Метки: герметизирующая, манжета

...герметизации шарикоподшипниковых узлов в редукторах в предлагаемой252манжете каркас с лепестками выполнен из малоуглеродистой стали.В этом случае лепестки каркаса компенсируют неточность осевого положения за счет необратимой пластической деформации и поддерживают постоянное .по величине прижатие колец уплотнения за счет упругой части деформации.На фиг. 1 представлен подшипниковый узел редуктора с предлагаемой манжетой в продольном разрезе; на фиг. 2 - каркас манжеты.Герметизируюпря манжета 1 вставлена в крышку и неподвижное кольцо подппшникового уплотнения.В манжету завулканизирован каркас 2 из малоуглеродистой стали, состоящий из кольцевой части 3 й пружинных радиальных лепестков 4.За счет деформации лепестков каркаса кольца...

Номер патента: 672397

Опубликовано: 05.07.1979

Авторы: Александров, Евстратов, Сандигурский, Шмаков

МПК: F16C 33/78

Метки: колеса, подшипниковый, узел

...затвора 4 сообщена черезтрубопровод 5 сдополнительной камерой б переменной ЗО 2емкости, Камера б разделена эластичной диаФрагмой 7 (в данном варианте -сильфоном) на две части, одна 8 изкоторых сообщена с подшипниковой камерой 1 а другая 9 - с внешнейсредой,Для создания некоторого превышениядавления в камере 1 подшипника наддавлением внешней среды камера бснабжается нагрузочным элементом 10,В крышках 11 и 12 подшипника 2 размещена резиновая манжета 13, Жидкаясреда, заполняющая камеру б, в принципе, может быть. любой, наиболее це,лесообразно использование масла нликакой-либо неактивной незамерзающейжидкости, Внутренний диаметр трубопровода 5 должен быть достаточнымдля передачи в камеру 1 противодавления, создаваемого в камере...

Номер патента: 817353

Опубликовано: 30.03.1981

Автор: Проскурин

МПК: F16C 33/78

Метки: подшипниковый, узел

...состоящее из двух концентрично установленных внутреннего и наружного колец и плоской пружинной шайбы между нимина наружной по-, верхности внутреннего кольца уп лотнительного устройства со стороны торца, обращенного к подшипнику, и на внутренней поверхности наружного кольца со стороны противоположного торца выполнены канавки, при этом 30 пружинная шайба установлена в упомянутых канавках.На чертеже изображено уплотнительное устройство, разрез.Плоская пружинная шайба 1 опирается на концентрично установленные кольца 2,3, прилегающие к торцам колец 4 и 5 подшипника. На кольцах 2 и 3 выполнены канавки 6, смещенные относительно плоскостей контакта пружинной шайбы на расчетную величину.При перемещении колец 4 и 5 подшипника относительно друг...

Номер патента: 838130

Опубликовано: 15.06.1981

Автор: Яковлев

МПК: F16C 33/78

Метки: качения, подшипника, уплотнение

...образующие выступы 11, расположенные перпендикулярно к плоскости кольца и параллельно разрезу, Армирующее кольцо 2 в месте установки уплотняющего кольца 3 также выступает из резиновой части шайбы 1 на величину 5,равную ширине кольца 3,Кольцо 3 имеет рабочую кромку 12 и на стороне, прилегающей к кольцу, цилиндрические шипы 13, число которых равно числу отверстий 8 в коль- це, а расположение совпадает с расположением отверстий, Между шипами 14 и 15, расположенными на расстоянии 5 = 1,5-2 мм друг от друга,выполнен радиальный пилообразный разрез 16 (фиг,2), позволяющий разъединять и разгибать кольцо 3. При сборке шипы кольца 3 вводятся с небольшим натягом в соответствующие отверстия каркаса, при этом наружная кромка 17 кольца располагается...

Номер патента: 1027445

Опубликовано: 07.07.1983

Авторы: Галанкин, Тюриков

МПК: F16C 33/78

Метки: качения, подшипник

...содержащий наружное и внутреннее кольца, расположенные между ними тела качения, разделенные сепаратором, и две удерживающие смазку кольцевые шайбы на торцовых поверхностях подшипника, одна,из которых расположена с зазором по наружному кольцу, а другая - по внутреннему кольцу, на наружных торцовых поверхностях сепаратора и внутренних торцовых поверхностях кольцевых шайб выполнены концентричные гребешки, образующие бесконтактные лабиринтные уплотнения.На фиг, 1 изображен подшипник; на фиг. 2 - подшипник со съемными кольцевыми шайбами, вариант.Подшипник качения (фиг. 1) содержит наружное кольцо 1 и внутреннее кольцо 2, имеющие дорожки качения, тела 3 качения, 45 50 осевое прижатие сепаратора к телам качения (в 60 - 70 раз), значительно...

Номер патента: 1328598

Опубликовано: 07.08.1987

Авторы: Мягков, Терентьев, Ямпольский

МПК: F16C 33/78

Метки: качения, подшипника, уплотнительное

...величинах давления.На чертеже представлена конструкция уплотнительного устройства подшипника.Устройство содержит наружное 1 и внутреннее 2 кольца, тела 3 качения, сепаратор 4 и два приставных фасонных кольца 5. На кольцах 5 выполнены специальные фасонные буртики 6 (внутренний, обращенный к телам качения, и внешний). Герметичность полости подшипника обеспечивается двумя пакетами уплотнений. Пакет уплотнений содержит две эластичные шайбы 7, на внешних сторонах которых размещены металлические упругие кольца 8. Кольца 8 предназначены для загциты от механических повреждений и фиксирования шайб 7. Пакеты уплотнений установлены в проточках, выполненных на наружном кольце, и контактируют с фасонными буртиками 6. Контакты с...

Номер патента: 1462032

Опубликовано: 28.02.1989

Авторы: Соболев, Стыллер, Чернов, Щербаков

МПК: F16C 33/78

Метки: качения, подшипник

...и кольцами 2 и 3. При надавливании на шайбу 1 захваты 4 и 5 из-за уклонов 10 отжимаются сепаратором в сторону канавки кольца 2 или 3 до максимально деформированного состояния при нахождении вершины выступа 8 на склепанном участке 6 сепаратора. При дальнейшем надавливании на шайбу 1 вершина выступа 8 уходит под сепаратор, уклон 11 свободно перемещается по сепаратору и захваты 4, 5 возвращаются в первоначальное недеформированное со" стояние. Выступ 7 оказывается над склепанными участками сепаратора, а части защитной шайбы, находящиеся между захватами, опираются на участки сепаратора, охватывающие шарики,Выполнение захватов 4 и 5 в виде участков цилиндрической поверхности сообщает им некоторую дополнительную упругбсть, способствующую...

Номер патента: 1532740

Опубликовано: 30.12.1989

Авторы: Добрушин, Колесников, Лебедев, Седышов

МПК: F16C 33/78

Метки: качения, подшипник

...г,ужгород, ул. Гагарина,101 Изобретение относится к машиностроению и может быть использовано в всех отраслях народного хозяйств для установки валов и осей, пред- и цтительно выходящих из замкнутой и лости машин и механизмов,Цель изобретения - повышение работоспособности подшипника за счет его надежной герметизации, 10На чертеже показан подшипник качения,Подшипник качения содержит наружн е 1 и внутреннее 2 кольца, тела 3 к цения, упругие уплотнительные кольц 4, 5 и упругие пружины 6, Пружины р змещены в пазах 7, выполненных на н ружной цилиндрической поверхности наружного кольца и установлены сво- . бодно с возможностью аксиальных смещений относительно наружного кольца,Подшипник работает в условиях воздушной запыленной внешней среды,...

Номер патента: 1636610

Опубликовано: 23.03.1991

Автор: Сарычев

МПК: F16C 33/78

Метки: качения, подшипник

...е внутренняя полость подшипника и контактирующие поверхности изолированы от действия окружающей среды с помощью шайб, закрепленных одной стороной в колоде, а другая сторона отогнута внутрь полости подшипника. 1 ил. При вращении кольца 2 заложенная в подшипник качения смазка раэжижается под действием механических сил и увеличения температуры, связанного с наличием трения качения и трения скольжения между деталями, Смазка постоянно разбрыэгивается вращающимися деталями и циркулирует по всему объему внутренней полости подшипника качения, ограниченному кольцевыми площадками контакта выступов 7 и 8 уплотнительного элемента с шайбами 6 и кольцом 2 соответственно. Циркулирующая во внутренней полости подшипника качения смазка, кроме своего...

Номер патента: 1677392

Опубликовано: 15.09.1991

Авторы: Кислых, Конкина, Попов

МПК: F16C 33/78

Метки: качения, подшипника, уплотнение

...торце выполнен кольцевой уступ 3. На другом торце - скошенный участок 4: Между кольцевым уступом 3 и прилегающей к внутреннему диаметру шайбы зоной выполнена кольцевая канавка 5. Основание 6 канавки 5 и ее боковая стенка 7 образуют "замок". За счет "замка" при раскрытии пресс-формы уплотнение остается на нижней его части и не деформиоуется. 1 ил,сопряженную с ним боковую стенку 7, наклонную к основанию под острым углом, Основание б и боковая стенка 7 образуют "замок"=0,12 мм, эа счет которого при раскрытии пресс-формы уплотнение остается на нижней части пресс-формы, т.е. не будет деформироваться.Шайба 1 по наружному диаметру имеет радиус закругления 8, приближенный к форме канавки наружного кольца подшипника, а по внутреннему диаметру...

Номер патента: 1762012

Опубликовано: 15.09.1992

Автор: Куняев

МПК: F16C 33/78

Метки: качения, подшипник

..."новизна",Сравнение предлагаемого подшипникакачения с другими техническими решениями показывает, что защитные шайбы,закрепляемые от выпадания и проворачивания с помощью разрезных пружинных колец, известны,Однако введение кольцевого бурта понаружной кромке полимерной защитнойшайбы в заявляемый подшипник каченияприводит к тому, что защитные шайбы проявляют новые свойства надежного закрепления в канавках от смещения ипроворачивания, причем взаимодействующие с внутренними поверхностями кольцевых буртов разрезные пружинные кольцаповышают надежность крепления защитных шайб без непосредственного взаимодействия с наружным кольцом и без егосущественной деформации, Это позволяетсделать вывод о соответствии техническогорешения критерию...

Номер патента: 1762013

Опубликовано: 15.09.1992

Авторы: Башков, Голубкин, Николенко, Полинец, Попов, Чубуков

МПК: F16C 33/78

Метки: подшипниковый, узел

...повышению трудоемкости изготовления,Кроме того, увеличение ширины внутреннего кольца подшипника диктует необходимость увеличить глубину полукорпусовподшипника и, следовательно, площадь обработки сферической поверхности полукорпусов, т,е, повышение трудоемкости ихизготовления,Целью настоящего изобретения является снижение трудоемкости изготовления исборки.Указанная цель достигается тем, что вподшипниковом узле, содержащем цапфувала, корпус в виде двух скрепленных между собой фланцевых полукорпусов с центральным отверстием с внутреннейсферической поверхностью, установленныйв упомянутых полукорпусах подшипник снаружной сферической поверхностью и уплотнительными средствами, а также размещенными на цапфе вала с двух сторон...

Номер патента: 1821577

Опубликовано: 15.06.1993

Авторы: Павлов, Юрченко

МПК: F16C 33/78

Метки: герметичный, качения, подшипник

...в них кольцами 7 арочного профиля иэ упругой стали, а кольцевые канавки 3 колец 1 и 2 подшипника покрыты антифрикционным материалом.Упругое уплотнесил упругой деформа содержит наружное и внутреннее кольца с дорожками качения и кольцевыми канавками и расположенные в сепараторетела качения. В кольцевых канавках колец установлены защитные уплотнения, Эти уплотнения выполнены в виде металлических шайб с кольцевыми канавками на их наружных и внутренних цилиндрических поверхностях. В этих канавках укреплены кольца арочного профиля иэ упругой стали. Кольцевые канавки колец подшипника покрыты ан-тифрикционным материалом, 1 ил,толщина шайб 4 может быть выбрана достаточной для обеспечения необходимой прочности от воздействия внешней среды...
