Керчер

Номер патента: 848722

Опубликовано: 23.07.1981

Авторы: Андреев, Вахтель, Герасимов, Дмитриев, Керчер, Коваль, Савран, Филиппов, Финкель

МПК: F02F 11/00

Метки: внутрен-него, гильзой, головкойи, двигателя, между, сгорания, стыка, уплотнение, цилиндра

...равную 0,1-0,4 толщины про" 20 кладочного кольца, а глубина витковспиральной канавки выполнена переменной, изменяющейся от 0,1-0,4 толщины .прокладочного кольца по егосредней линии до нуля .на участках, 25 примыкающих к кольцевым канавкам.На фиг. 1 приведено уплотнениестыка между головкой и гильзой цилиндра, поперечный разрез, на фиг.2 схематическое взаимное расположение 30 ,спиральной и кольцевых канавок.848722 Формула изобретения Патент,л,проектная Филиал ПП г. Ужгоро Уплотнение стыка между головкой и гильзой цилиндра двигателя внутреннего сгорания содержит прокладочное кольцо 1 из мягкого материала, установленное между сопрягаемыми поверхностями головки 2 и гильзы 3, по меньшей мере одна из которых снабженаспиральной канавкой...

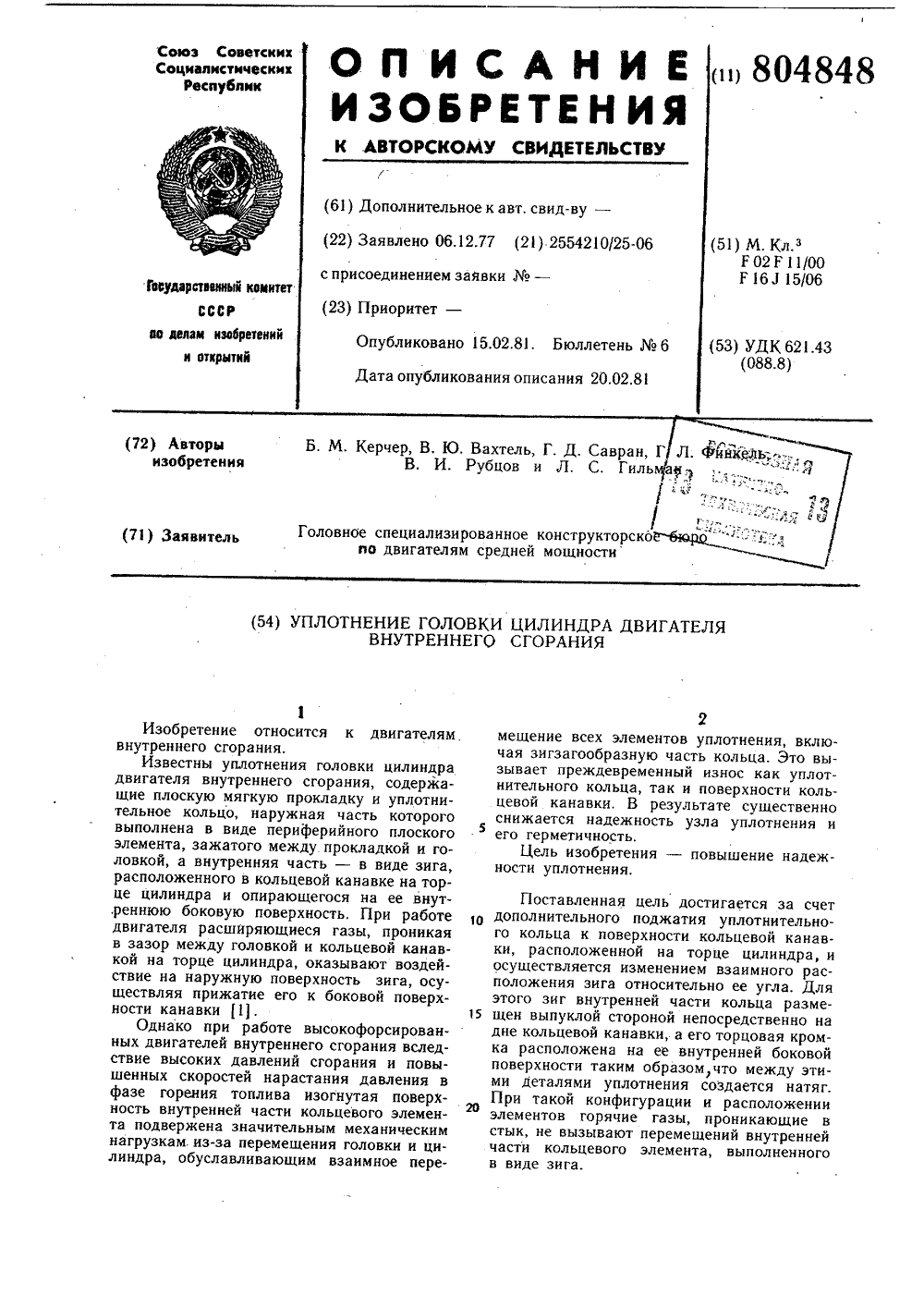

Номер патента: 804848

Опубликовано: 15.02.1981

Авторы: Вахтель, Гильман, Керчер, Рубцов, Савран, Финкель

МПК: F02F 11/00

Метки: внутреннего, головки, сгорания, уплотнение, цилиндрадвигателя

...и повышенных скоростей нарастания давления в фазе горения топлива изогнутая поверхность внутренней части кольцевого элемента подвержена значительным механическим нагрузкам. из-за перемещения головки и цилиндра, обуславливающим взаимное переентов уплотнения, вклюю часть кольца. Это выенный износ как уплоттак и поверхности коль- результате существенно ость узла уплотнения и4При таком взаимном расположении элементов уплотнения надежность предлагаемого узла, как установлено в результате сравнительных испытаний, существенно, увеличивается при сохранении необходимой га- зоплотности Формула изобретения Уплотнение головки цилиндра двигателя внутреннего сгорания, содержащее плоскую мягкую прокладку и уплотнительное кольцо, наружная часть которого...

Номер патента: 219326

Опубликовано: 01.01.1968

Авторы: Вахтель, Еременко, Керчер, Коваль, Лесовицкий, Потейко

МПК: F16F 15/12

Метки: второго, инерции, механизм, порядка, сил, уравновешивания

...грузы.Предлагаемый механизм уравновешивания отличается от известных тем, что приводной вал выполнен в виде пакета прямоугольных упругих пластин.1 акая конструкция приводного вала позволяет устранить резонанс крутильных колебаний на переменных режимах и повысить надежность механизма уравновешивания.На фиг. 1 изображен механизм уравновешивания, общий вид; на фиг. 2 - приводной вал механизма в поперечном разрезе.Механизм уравновешивания содержит приводные шестерни 1, пеоеходные муфты 2, приводной вал г и уравновешива:ощие грузы 4. Приводной вал г выполнен в виде пакета прямоугольных упругих плас закреплены в гнездах п имеет, например, квадраПри работе двигател грузы, вращающиеся в правлениях, приводятся двигателя через шест вал 3....

Номер патента: 217787

Опубликовано: 01.01.1968

Авторы: Вахтель, Керчер, Коваль

МПК: F16J 15/06

Метки: блока, прокладка, цилиндров

...при затяжке шпильками блок-картера и головки блока. который умсньшает монтажную овалигильз цилиндров при сборке двигателя,На фиг. 1 схематически изображеныка блока цилиндров и блок-картерфиг. 2 - описываемая прокладка.Прокладку 1 устанавливают междукой 2 блока цилиндров и блок-картетак, что ее края выступают на величинпределы окружности В опорной поверблок-картера 3 под бурт гильзы 4,Форма выполнения посадочных отверпрокладки (с большей осью в овале отвв направлении продольной оси блока цров) показана на фиг. 2,ацию голов наголовром 3а за хи ости тии, рстия линд 15 едмет из о Прокладка блока цилиндро ния газового стыка между б головкой блока двигателей в 0 ранил жидкостного охлажден с отверстиями под гильзы ц чаощансч тем, что, с...

Номер патента: 148817

Опубликовано: 01.01.1962

Авторы: Дерфель, Керчер, Третьяков, Цыба

МПК: F27B 3/22, F27D 7/02

Метки: ванну, ввода, газов, газовых, газом, других, качающейся, кислорода, мартеновской, печи, порошкообразных, свод, смесей, смеси

...с метрукциями печи. Это обеспечивает свободное перемещениенаклонах печи.На чертеже изображены три характерные последовательные положения печи с введенной в нее фурмой.Устройство состоит йз фурмы 1 со специальным элементом опоры а, перемещающимся с проворотом по специальной поверхности 2,сводовой водоохлаждаемой амбразуры 3, гибкого звена подвески 4, блока б в качающейся обойме и кронштейна б, закрепленного на подкрановой балке печного пролета цеха,Наличие опоры а на фурме позволяет, благодаря свободному перемещению опоры по поверхности 2, устанавливаемой на металлоконструкциях печи, наклонять печь как на сталь, так и на шлак с введенной впечь фурмой, а также допускает значительные изменения положенияфурмы по высоте при наклонных...

Номер патента: 138634

Опубликовано: 01.01.1961

Авторы: Дерфель, Керчер, Третьяков, Цыба

МПК: F27B 3/22

Метки: ванну, ввода, газов, газом, других, кислорода, мартеновской, печи, порошкообразных, смеси

...с воздухоотду.вом 2, отводного ролика 3, гибкого звена 4 для подвески фурмы, блока вкачающейся обойме 5 и кронштейна б, закрепленного на подкрановойбалке печного пролета цеха. Наличие отводного ролика 3, закрепленногона металлических конструкциях свода печи, в результате обкатываниягибкого звена подвески по ролику, позволяет производить наклон печи всторону выпуска металла с небольшим подъемом фурмы над уровнемванны металла в печи, В результате применения отводного ролика со смещением от вертикальной оси на величину а создаются условиядля использования амбразуры с небольшим отверстием, что в свою очередь упрощает конструкцию амбразуры и повышает прочность и стойкость свода печи,Применение описываемого устройства позволяет производить...
