Уплотнение манжетного типа

Номер патента: 211976

Автор: Селедков

ZIP архив

Текст

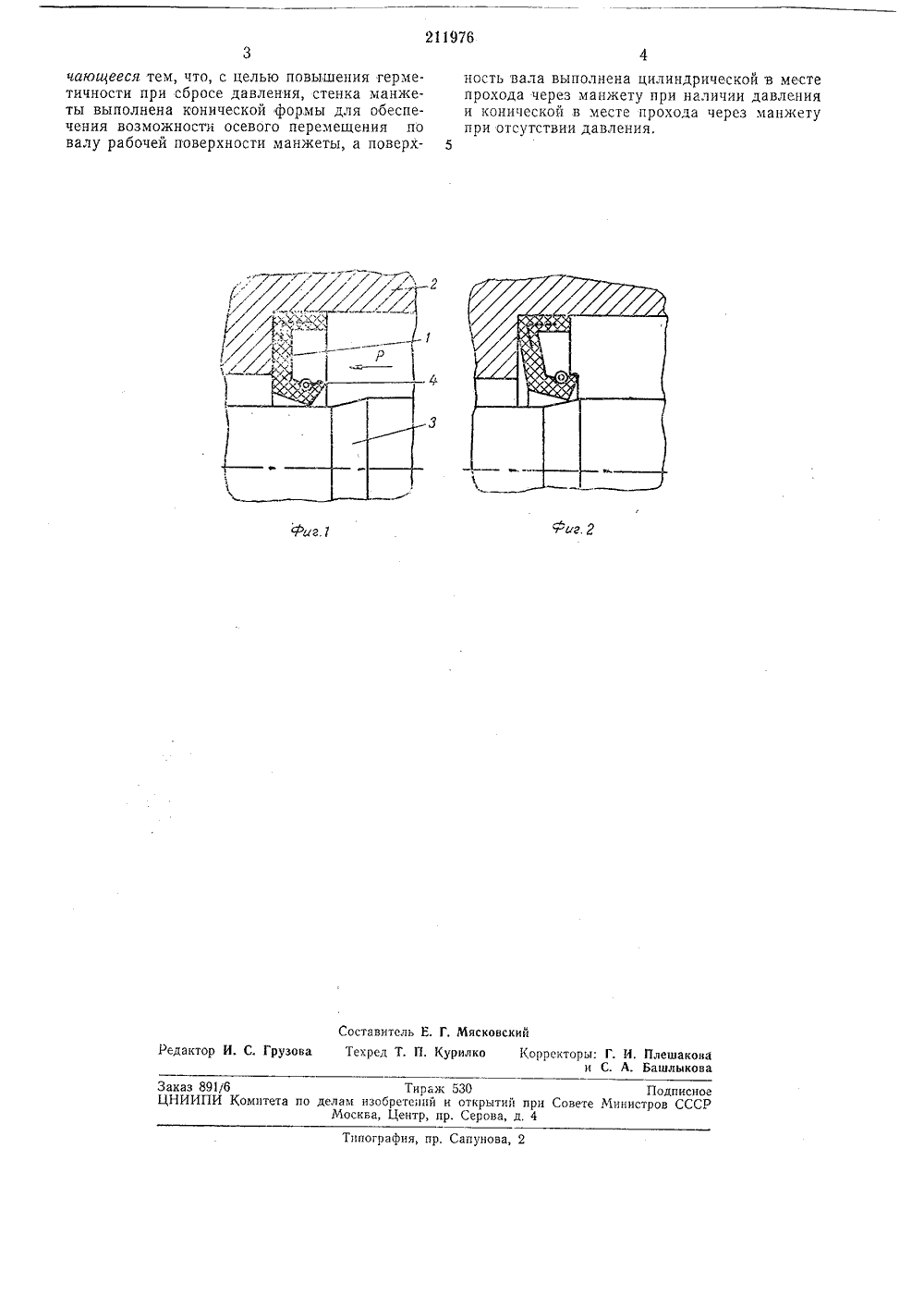

2 И 976 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеслубликУ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ от авт. свидетельства28.1.1967 ( 1136837/25-8.нением заявкиисим 471, 22/5 аявлен исо МПК ПриоритетОпубликовано 19,1,1968, Бюллетень8Дата опубликования описания 5 Х.1968 Комитет пе делам изобретений и открыти. Г. Селедко аявител ЛОТНЕНИЕ МА НОГО ТИПА Стенка манжеты имеет коническую формудля обеспечения возможности осевого перемещения по валу рабочей поверхности манжеты, а вал выполнен цилиндрическим в месте 5 прохода через манжету при наличии.давления(фиг. 1) и коническим в месте прохода через манжету при отсутствии давления (фиг. 2).При давлении Р стенка манжеты прижимается к торцовой поверхности корпуса 2 и уп лотнительный поясок манжеты находится нацилиндрической поверхности вала.В случае сброса давления после длительнойэксплуатации и остановки вала стенка манжеты под действием сил упругости возвраща ется в нормальное положение и перемещаетуплотнительный поясок, манжеты на коническую поверхность вала, компенсируя износ рабочей поверхности манжеты.Периодическое изменение величины давле- О ния в процессе работы вызывает осевое перемещение уплотнительного пояска манжеты, Ола 1 годаря чему улучшаются условия смазки рабочих поверхностей. писываемое уп наличии давле л н Предмет изобрет Уплотнен ихся вал ой манже и при п Известны уплотнения манжетного типа с прижатием рабочей поверхности манжеты к валу при помощи браслетной пружины. Давление уплотняемой среды в таком уплотнении вызывает дополнительное поджатие манжеты к валу. Однако при некотором износе манжеты после длительной работы снятие давления приводит зачастую к некоторому увеличению внутреннего диаметра манжеты и, следовательно, к разгерметизации уплотнения.Предложенное уплотнение отличается от известных тем, что стенка его манжеты имеет коническую форму для обеспечения возможности осевого перемещения по валу рабочей поверхности манжеты, а поверхность вала выполнена цилиндрической в месте прохода через манжету при наличии давления и кони.ческой в месте прохода через манжету при отсутствии давления. Благодаря этому повыхпается герметичность уплотнения при сбросе давления,На фиг. 1 и 2 изображено оотнение соответственно приия и его отсутствии,Уплотнение состоит из армированной манжеты 1, расположенной в корпусе 2 и обхватывающей своим внутренним диаметром вращающийся вал 8. Для увеличения натята ус. тановлена браслетная пружина 4. ие манжетного типа для вращаюов, состоящее из резиноармированты с прижатием рабочей поверхномощи браслетной пружины, отлиЗаказ 891/6 Тираж 530 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 ппография, пр, Сапунова чающееся тем, что, с целью повышения герметичности при сбросе давления, стенка манжеты выполнена конической формы для обеспечения возможности осевого перемещения по валу рабочей поверхности манжеты, а поверхность вала выполнена цилиндрической в месте прохода через манжету при наличии давления и конической в месте прохода через манжету при отсутствии давления.5

Смотреть

Заявка

1136837

Ю. Г. Селедков

МПК / Метки

МПК: F16J 15/48

Метки: манжетного, типа, уплотнение

Опубликовано: 01.01.1968
