Способ устранения неплотностей в соединении труба трубная доска
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

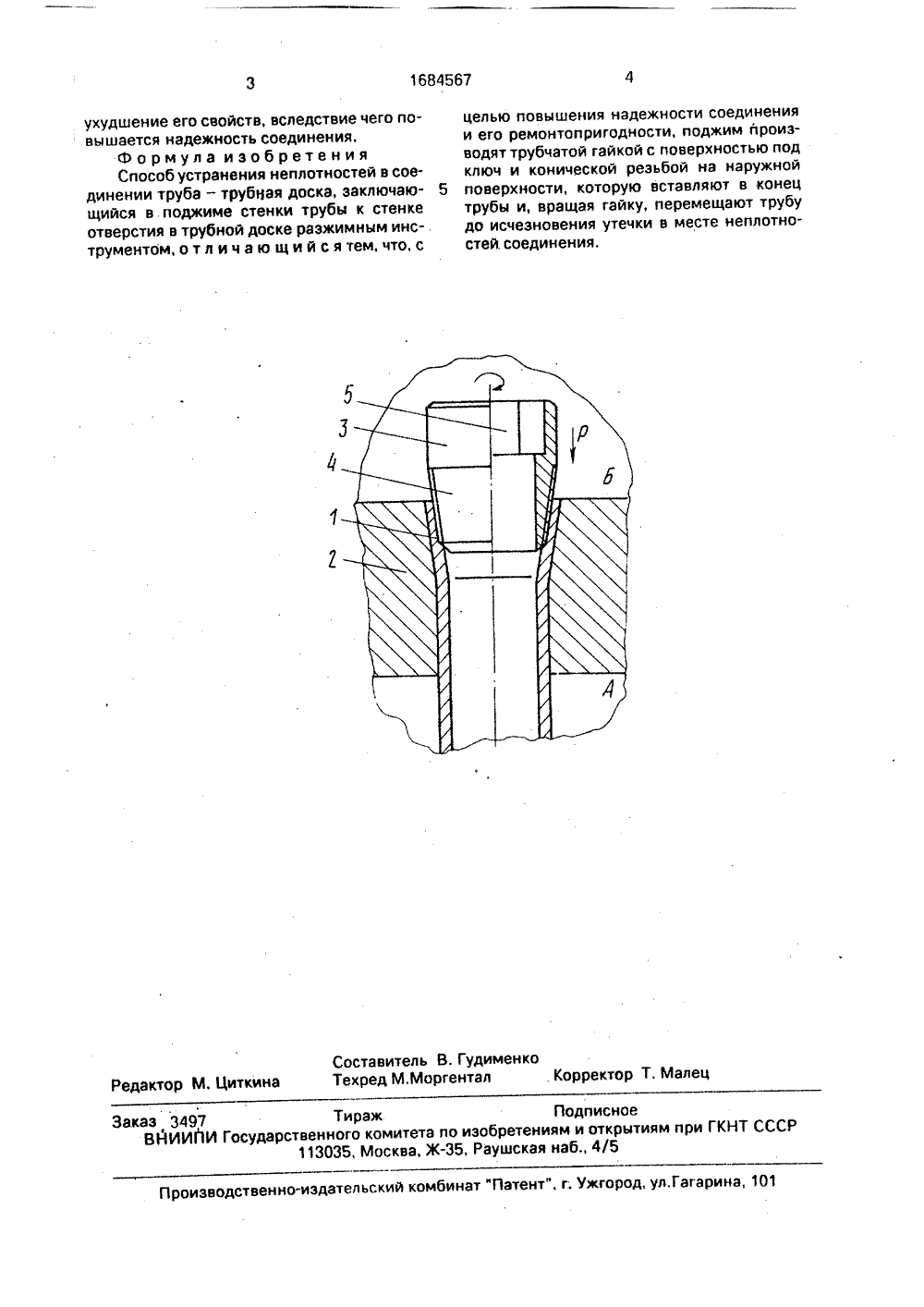

СОЮЗ СО 8 ЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 684567 А 1 15/О 5)5 ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССР с,и ,ат т гття 1 т, 1 ":" -. ; т; ИСАНИЕ ИЗОБРЕТЕНИЯ К новы констру ой аппарату Машгиз, 1963НЕПЛОТНО А - ТРУБНАЯ УСТРАНЕНИ ИНЕНИИ ТРУ(54) СПОСОБ СТЕЙ В СОЕ ДОСКА (57) Иэобрете ной технике и уплотнении т ройств, где н тичности зак уплотнительльзовано при и других устдение герметруб Целью ние относится к может быть испо еплообменников еобходимо соблю реплений концов СКОМУ СВИДЕТЕЛЬСТВУ(56) Лащинский А, А. и др, Осирования и расчета химичесры: Справочник. М, - Л.:с. 423, 428, фиг, 30, 32,Изобретение относится к уплотнительной технике и может быть использовано при. уплотнении теплообменников и других устройств, где необходимо соблюдение герметичности закреплений концов труб.Целью изобретения является повышение надежности соединения трубы с трубной доской и повышение его ремонтопригодности.На чертеже изображено устройство для устранения неплотностей в соединении труба - трубная доска, реализующее способ.СпЬсоб осуществляется следующим образом,В случае образования неплотности (утечек) между наружной стенкой развальцованного конца трубы 1 и трубной доской 2 рабочие среды полостей А и б получают возможность смешивания. Для устранения этой течи во внутреннюю полость конца трубы 1 вставляют трубчатую гайку(муфту) 3, на изобретения является повышение надежности соединения и его ремонтопригодности. Для устранения неплотностей в соединении труба - трубная доска в отверстие на конце трубы 1 вставляют трубчатую гайку 3, на наружной конической поверхности 4 которой выполнена коническая резьба. а на внутренней поверхности - место 5 под гаечный ключ. Усилие прижима трубы к доске регулируют посредством перемещения вдоль оси трубы и вращения гайки, при этом предотвращается чрезмерная нагартовка и ухудшение свойств материала трубы, благодаря чему повышается надежность соединения. Вследствие того, что операцию можно быстро и удобно проделывать многократно, повышается ремонтопригодность соединения. 1 ил. наружной конической поверхности 4 которой выполнена коническая резьба, а на внутренней поверхности - место 5 под гаечный ключ с внутренним шестигранником. По мере ввертывания и одновременного поджима гайки 3 в осевом направлении (вдоль оси трубы) резьба начинает врезаться в ф; стенку трубы 1, обеспечивая постепенное увеличение усилия поджатия стенок трубы х С трубной доске, Такое ввертывание осуществляют до тех по, пока не прекратится течь. Данную операцию ыоатно быстро и удобно проделывать по мере необходимости многократно, что повышает ремонтопригодность соединения. Операция легко поддается автоматизации, может управляться дистанционно, что значительно улучшает условия труда.Благодаря регулированию усилия прижима трубы к отверстию предотвращается чрезмерная нагартовка материала трубы и1684567 Составитель В. ГудименкоТехред М.Моргентал Корректор Т. Малец Редактор М. Циткина Заказ 3497 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г; Ужгород, ул,Гагарина, 101 ухудшение его свойств, вследствие чего повышается надежность соединения.Формула изобретенияСпособ устранения неплотностей в соединении труба - трубНая доска, заключаю щийся в поджиме стенки трубы к стенке отверстия в трубной доске разжимным инструментом, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности соединения и его ремонтопригодности, поджим производят трубчатой гайкой с поверхностью под ключ и конической резьбой на наружной поверхности, которую вставляют в конец трубы и, вращая гайку, перемещают трубу до исчезновения утечки в месте неплотностей. соединения.
СмотретьЗаявка
4692374, 22.05.1989
ОНОХИН РУДОЛЬФ ДАНИЛОВИЧ, ТКАЧЕВ ВАСИЛИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: F16J 15/02
Метки: доска, неплотностей, соединении, труба, трубная, устранения
Опубликовано: 15.10.1991
Код ссылки
