Торцовое уплотнение

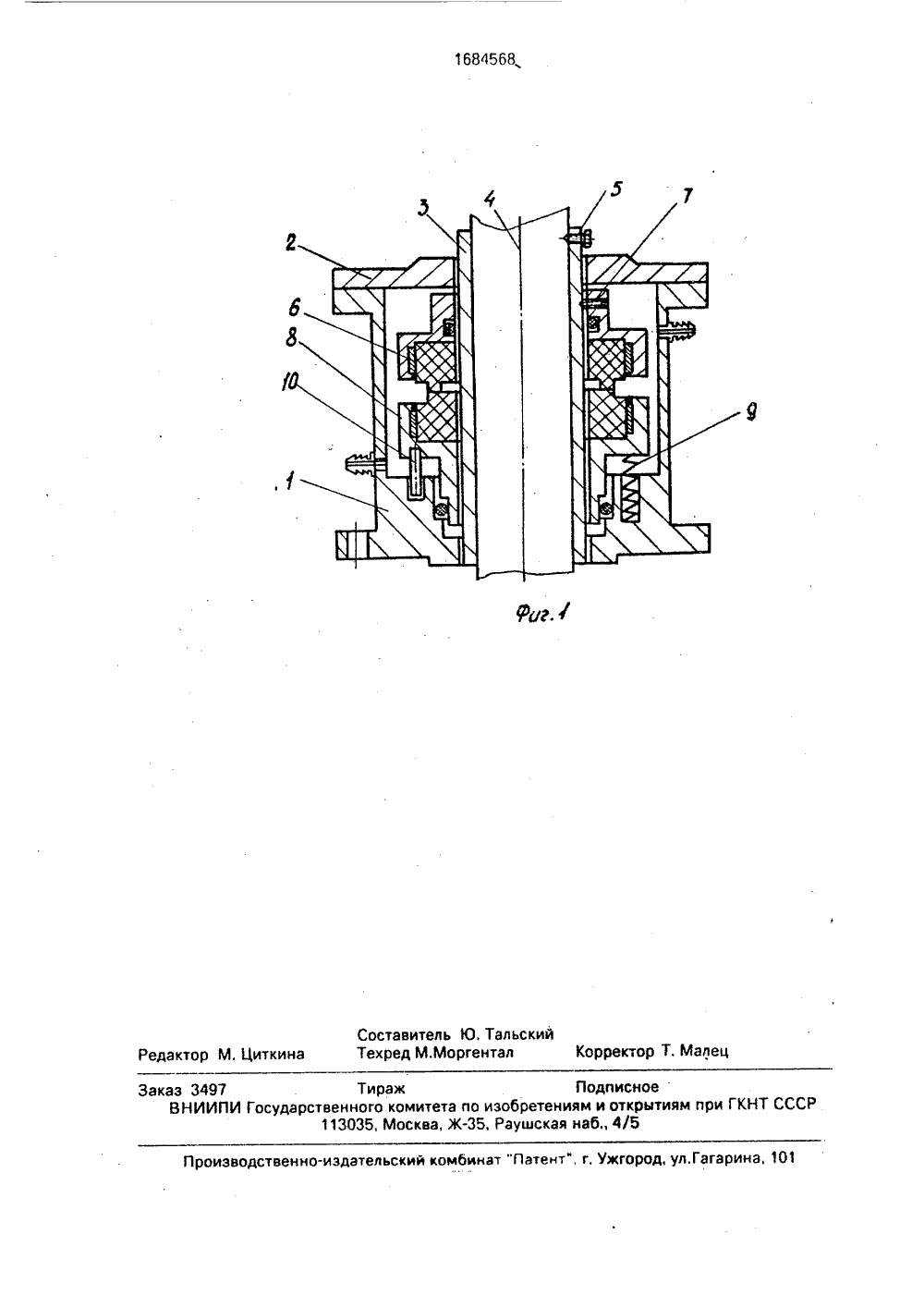

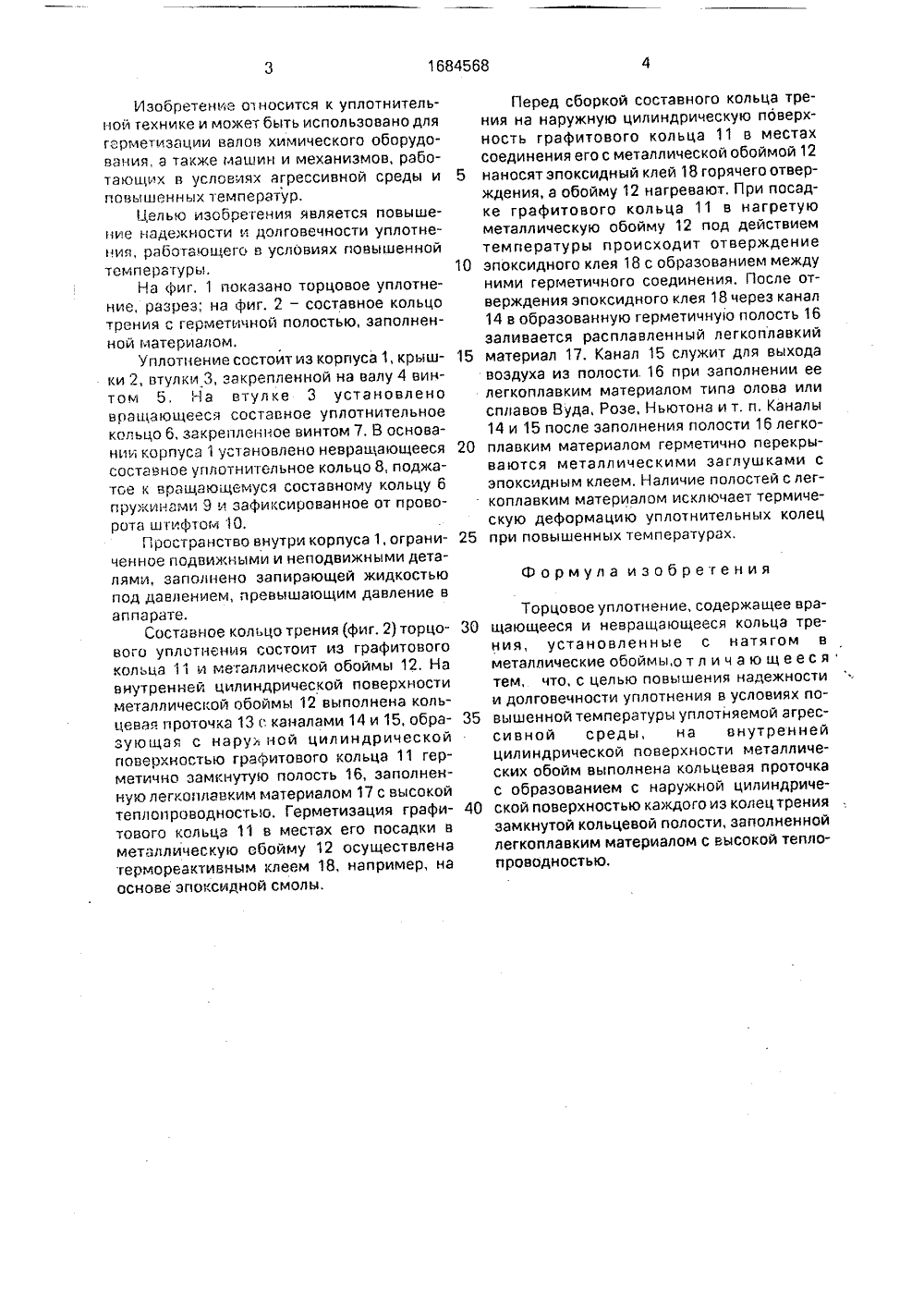

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 19 8 А 16 6315 51) САНИЕ ИЗОБРЕТ У градского нструктор- иностроеОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛ(71) Дзержинский филиал Ленинаучно-исследовательского и коского института химического машния(56) Авторское свидетельство ССМ 1183761, кл, Г 16 3 15/34, 198 54) ТОРЦОВОЕ УПЛОТНЕНИ 2(57) Изобретение относится к уплотнительной технике и может быть использовано для герметизации валов химического оборудования, работающих в условиях агрессивной среды и повышенных темперетур, и позволяет повысить надежность и долговечность уплотнения. На внутренней цилиндрической поверхности металлической обоймы 12 выполнена кольцевая проточка 13 с каналами 14 и 15, образующая с наружной цилиндрической поверхностью графитового кольца 11 герметично замкнутую полость 16, заполненную высокотеплопроводным легкоплавким материалом 17, 2 ил.Изобретение относится к уплотнительной технике и может быть использовано для герметизации валов химического оборудования, а также машин и механизмов, работающих в условиях агрессивной среды и повышенных температур,Целью изобретения является повышение надежности и долговечности уплотнения, работающего в условиях повышенной температуры.На фиг, 1 показано торцовое уплотнение, разрез; на фиг. 2 - составное кольцо трения с герметичной полостью, заполненной материалом.Уплотнение состоит иэ корпуса 1, крышки 2, втулки 3, закрепленной на валу 4 винтом 5. На втулке 3 установлено вращающееся составное уплотнительное кольцо 6, закрепленное винтом 7. В основании корпуса 1 установлено невращающееся составное уплотнительное кольцо 8, поджатое к вращающемуся составному кольцу 6 пружинами 9 и зафиксированное от проворота штифтом 10.Пространство внутри корпуса 1, ограниченное подвижными и неподвижными деталями, заполнено запирающей жидкостью под давлением, превышающим давление в аппарате.Составное кольцо трения (фиг. 2) торцового уплотнения состоит из графитового кольца 11 и металлической обоймы 12. На внутренней цилиндрической поверхности металлической обоймы 12 выполнена кольцевая проточка 13 с каналами 14 и 15, образующая с нару ной цилиндрической поверхностью графитового кольца 11 герметично замкнутую полость 16, заполненную легкоплавким материалом 17 с высокой теплопроводностью. Герметизация графитового кольца 11 в местах его посадки в металлическую обойму 12 осуществлена термореактивным клеем 18, например, на основе эпоксидной смолы. Перед сборкой составного кольца трения на наружную цилиндрическую поверхность графитового кольца 11 в местах соединения его с металлической обоймой 12 5 наносят эпоксидный клей 18 горячего отверждения, а обойму 12 нагревают, При посадке графитового кольца 11 в нагретую металлическую обойму 12 под действием температуры происходит отверждение 10 эпоксидного клея 18 с образованием междуними герметичного соединения. После отверждения эпоксидного клея 18 через канал 14 в образованную герметичную полость 16 заливается расплавленный легкоплавкий 15 материал 17. Канал 15 служит для выходавоздуха из полости. 16 при заполнении ее легкоплавким материалом типа олова или сплавов Вуда, Розе, Ньютона и т. и, Каналы 14 и 15 после заполнения полости 16 легко плавким материалом герметично перекрываются металлическими заглушками с эпоксидным клеем, Наличие полостей с легкоплавким материалом исключает термическую деформацию уплотнительных колец 25 при повышенных температурах.Формула изобретенияТорцовое уплотнение, содержащее вра щающееся и невращающееся кольца трения, установленные с натягом в металлические обоймы,о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности уплотнения в условиях по вышенной температуры уплотняемой агрессивной среды, на внутренней цилиндрической поверхности металлических обойм выполнена кольцевая проточка с образованием с наружной цилиндриче ской поверхностью каждого из колец трениязамкнутой кольцевой полости, заполненной легкоплавким материалом с высокой теплопроводностью,1684568 Составитель Ю. ТальскийТехред М,Моргентал Корректор Т, Малец Редактор М. Циткина Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Заказ 3497 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5
