Номер патента: 1783095

Опубликовано: 23.12.1992

Авторы: Кузнецов, Нев

МПК: E04G 1/30

Метки: лестничные, подмости

...при Этом откидной рычаг имеет взаимодействующий с кронштейном фиксатор.На фиг. 1 приведен общий вид подмостей; на фиг, 2 - то же, вид спереди; на фиг, 3 - узел соединения дополнительной рабочей площадки с вйнтовым элементом откидной опоры; на фиг, 4 - разрез по элементам крепления дополнительной рабочей площадки с винтовым элементом откидной опоры; на фиг. 5- элемент установки винтового элементав подшипниковых опорах; на фиг, 6 - разрез по элементам фиксации кронштейнов дополнительной рабочей площадки с откидными рычагами.Лестничные подмости состоят из вертикальной опоры 1, выполненной в виде лестничных звеньев, с которой шарнирно соединена основная рабочая площадка 2.Подмости снабжены наклонной опорой 3, верхний конец которой...

Номер патента: 1747931

Опубликовано: 15.07.1992

Авторы: Бердинских, Нев

МПК: G01F 25/00

Метки: баке, датчики, жидкости, испытаний, поплавковые, системы, содержащей, уровней, уровня

...после чего продолжают заполнениебака до следующего датчика,На чертеже изображена схема системыконтроля уровней жидкости в баке.Система контроля уровней масла в баке1 содержит датчики 2 и 3 поплавкового типа,смонтированные в стенке бака 1. Датчикиуровня 2 и 3 содержат соответственно поплавки 4 и 5 на рычагах, взаимодействующих с микровыключателями 6, 7, Придостижени заданных уровней поплавки 4 иорректор 3, Салка Заказ 2495Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 5 опускаются или поднимаются, разворачивая рычаги, которые включают или выключают микровыключатели 6 и...

Номер патента: 1710991

Опубликовано: 07.02.1992

Авторы: Бердинских, Нев

МПК: G01B 5/24

Метки: биений, поверхностей

...поверхностей А и Г и торцовыхбиений поверхностей В и Е относительнооси Н составляют 0,03 - 0,05 мм. На фиг. 4 приведена последовательность измерений радиальных биений отдельных участков поверхности А диска 5,Каждое из последовательных положений%5 обозначено буквами а, б, в, г, д, е, ж, з, и,Точки поверхности А, с которыми контактирует измерительный наконечник 11 прикаждой начальной его установке, обозначены цифрами 1, 11, 1 И, 1 Ч. Положения отсчет 10 ного устройства 10 обозначены цифрами1-1, 2-2, З-З, 4-4. Утолщенная линия на окружности обозначает участок поверхности Адиска 5, на котором произведено измерениебиения. Поворот диска одновременно под 15 разумевает и поворот исполнительной оси,Положение диска, соответствующее нулевому...

Номер патента: 1698512

Опубликовано: 15.12.1991

Авторы: Бердинских, Нев

МПК: F16C 33/14

Метки: наведения, опор, опорно, осей, поворотного, подшипниковых, приработки, телескопа, устройства

...От МОКЕНТ; СОПРОтИВЛЕНСЛЯрасчету. Момент трения в подшипниковой опоре зависит От мнОГих прлчин и, в конечном счете, определяется степенью ее приработки а процессе сдачи машины, Поэтому важно, чтобы величина скручивания была бы минимальной и не превышала расчетную величину, Этот факт и вызывает необходимость контролировать величину скручивания оси при сдаче машины на заводе - изготовителе,Предлагаемый способ осуществляется следующим образом.Приработка подшипниковой опоры 4, смонтированной на основании 7, ведется после сборки ОПУ с помощью привода наведения 8,В процессе приработки подшипниковой опоры вращают подковообразную вилку 2 ао всем диапазоне углов наведения со штатными скоростями и ускорениями. При этом периодически измеряется...

Номер патента: 1668802

Опубликовано: 07.08.1991

Автор: Нев

МПК: F16L 3/10

Метки: опора, трубопровода

...кольцевую канавку 9 с радиусом, равным внутреннему радиусу хомута 4, Между основанием 1 и вентилем 2 установлена прокладка 10, имеющая паз 11,.перпендикулярный продольной оси вентиля (трубопровода). С этим пазом контактирует один из вкладышей 7. Между хомутом 4 и прокладкой 10. имеется гарантированный зазор д,Опора работает следующим образом.Основание 1 и вентиль (трубопровод) 2 выставляют друг относительно друга так, чтобы шестигранный участок 3 находился в зоне установки прокладки 10. После этого монтируют хомут 4 над шестигранным участком 3, поместив вкладыши 7 между хомутом и вентилем 2, а также между вентилем 2 и прокладкой 10, Хомут 4 притягивает вентиль 2 к основанию 1 и закрепляется с помощью крепежных элементов - болтов 5...

Номер патента: 1638105

Опубликовано: 30.03.1991

Авторы: Бердинских, Нев

МПК: B05B 1/26, B67D 5/37

Метки: жидкости, слива

...периметра нижнего в даннойпаре отражателя 3, 4 или 5 соответственно,а суммарное значение площадей отверстий6, 7 и 8 в отражателях 2, 3 и 4 соответственноуменьшается от верхнего к предпоследнемуснизу ряду на столько, на сколько увеличивается площадь периферийных зазоров,Сливной трубопровод 1 своим входомсоединен с емкостью, из которой сливаетсяжидкость, например, с подвижной гидростатической опорой 11 подшипника. Отражатели 2, 3, 4 и 5 установлены внутрикорпуса 10 с помощью ребер 12.Устройство работает следующим образом.Жидкость из гидростатической опоры11 подшипника сливается через сливнойтрубопровод 1 в корпусе 10, а иэ него впремник 9 жидкости, обтекая отражатели2-5. Вначале жидкость растекается по отражателю 2, при этом часть...

Номер патента: 1634853

Опубликовано: 15.03.1991

Авторы: Бердинских, Нев

МПК: F15B 19/00

Метки: гидросистемы, испытания

...- повышение достоверности испытаний, Собранная и осмотренная гидросистемазаполняется рабочей жидкостью и выдерживается под повьппенным давлениемопределенное время, затем давлениеснижают до минимального избыточного,соответствующего гидравлическому сопротивлению и вл."ржинают также определенное время, а потом понлшаютдо рабочего значении. отивлению трубопроводообы гидросистема блда олнена), и поддержив не менее 30 мин. Для рно-поворотных устро1634853 Формула изобретения Составитель А.СтесниРедактор М.Бандура Техрел Л.ОЛийнык Корректор Л.Патай Заказ 740 Тирам 387 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат...

Номер патента: 1610106

Опубликовано: 30.11.1990

Авторы: Бердинских, Нев

МПК: F16C 32/06

Метки: гидростатических, масляной, настройки, опорах, пленки, поворотной, системы, телескопа, толщины, части

...блоком 8 управления .электроприводом наведения и блоком 9 индикации. На яр поворотной части 4 с помощью кронштей- ю на закреплен механический индикатор 10, который упирается свсим наконечником в неподвижное основание 2.Способ осуществляют следующим образом.Опорно-поворотное устройство на- ф ходится в исходном положении.вамПодают в гидроопоры 5 от насосной станции 11 масло и, регулируя расход масла с помощью вентиля 12 и дросселя 13, поднимают поворотную часть 4 навысоту, равную номинальной толщинемасляной пленки/алее поворачивают поворотную часть 4 от исходного положения ца угол= бО , т,е. устанавОливают поворотную часть так, чтобы гидроопоры 5 находились посередине между горизонтирующими домкратами 3 (Аиг. 3).Затем с помощью вентиля...

Номер патента: 1585697

Опубликовано: 15.08.1990

Авторы: Бердинских, Нев

МПК: G01M 1/12

Метки: балансировки, изделия, статической

...балансировки осуществляется следующим образом. Поворотную часть монтируют на столе 2 и устанавливают на нее входное устройство 11, после чего проверяют горизонтальность основания 1 и стола 2 и уравновешивают входное устройство 11. Балансировку поворотной части начинают с уравновешивания хвостовика 4, дисбаланс которого определяется его конструктивной несимметрич- . ностью. Определенному моменту неуравновешенности соответствует и определенная величина скручивания поворотной части при вращении ее во всем диапазоне углов поворота. Для этого определяют разворот, вилки 3 относительно хвостовика 4 из-за деформации (скручивания) упругого элемента 5. Балансировку производят эа счет установки на хвостовике 4 уравновешивающих грузов 14. Далее...

Номер патента: 1578432

Опубликовано: 15.07.1990

Авторы: Гнедой, Нев

МПК: F28D 7/02

Метки: змеевика, теплообменника, трубчатого

...технологичности и уменьшение габаритов.На фиг. 1 изображен теплообменник с трубчатым змеевиком, изготовленный по предлагаемому способу; на Аиг. 2 разрез А-А на Аиг. 1.Теплообменник. содержит корпус 1 с расположенной внутри трубой 2, На трубе 2 установлен змеевик 3, состоящий из секции 4, имеющих одинаковые размеры, Концы змеевиков подсоедине"а 5 ны к входному 5 и выходному 6 коллекторам.Способ изготовления змеевика заключается в следующем.2 О Вначале изготавливают змеевиковые секции 4 одинаковых размеровЗатем одну из секций 4 вводят между крайними витками другой секции 4, устанавливают их соосно и вращают первую секцию 4 с одновременным перемещением ее в осевом направлении до совмещения концов секций в одну плоскость, После этого концы...

Номер патента: 1439430

Опубликовано: 23.11.1988

Авторы: Бердинских, Нев

МПК: G01L 25/00, G01M 5/00

Метки: жесткости, исполнительного, механизма, упругих, элементов

...8. Для редуктора привода телескопа с. передаточным соотношением 500 тыс, и более при указан 55ных люфте и упругой деформации, приведенных к исполнительной оси, уголповорота входного вала составит сотни градусов и для его точного измеренин достаточно простого углоизмерительного устройства. Начало движения исполнительной оси фиксируется с очень высокой точностью наблюдением за призмой 9 через теодолит 10.При определении угла упругой деформации Р необходимо учитывать следующее (фиг,2). В начале вращения входной вал находится в промежуточном положении, для перевода иэ которого в одно из крайних положений (до начала вращения исполнительной оси) необходимо выбрать часть люфта 6 и упругую деформацию . При переброске вала из этого...

Номер патента: 1418507

Опубликовано: 23.08.1988

Авторы: Мишин, Нев

МПК: F15B 11/00

Метки: гидросистема

...сообщенный напорной гидролинией 2 с системой 3 исполнительных органов и со сливной гидролинией 4 через элемент 5 разгрузки. Напорная гидролиния 2 соединена со сливной гидролинией 4 через последовательно установленные клапаны 6 и 7 давления и управляемые запорные элементы 8 и 9, участки 10 и 11 линий связи между которыми соединены друг с другоч через управляемый запорный элемент 12. В сливной гидролинии 4 устацов.ен распределитель 13, одна из линий которго через регулятор 4 потока соединена с) сливной гидролицией 4.Гидросистема работает следующим обра. ;5 З М.При закрытых запорных элементах 8, 9 и 12 в гидросистеме обеспечивается давление, равное сумме давлений, определяемых настройкой клапанов 6 и 7. При открытьх запорцых...

Номер патента: 1399258

Опубликовано: 30.05.1988

Автор: Нев

МПК: B66C 23/84, E02F 9/12

Метки: опорно-поворотное

...5 с роликами 6, имеющими бочкообразную поверхность качения и ре борды, Центральная цапфа 7 стягиваетповоротную часть 3 и основание 1 срасположенной между ними обоймой 5,при этом поверхности роликов 6 кон тактируют с поверхностями направляю .щих 2 и 4, На наружных торцовых по верхностях поворотной части 3 и ос: нования выполнены сферические конические лунки, На центральной цапфе 7смонтированы сферические шайбы 8 и 9.Шайба 8 прижата к лунке гайками 10,а шайба 9 - гайками 11. Между гайка 35ми 11 и шайбой 9 на центральной цапфе 7 установлены крышка 12, пружина13 сжатия и упорный подшипник 14,контактирующий с шайбой 9, Пружина 40.и подшипник находятся во внутренней; полости крышки 12,при этом между крышкой и шайбой 9 установлен зазор...

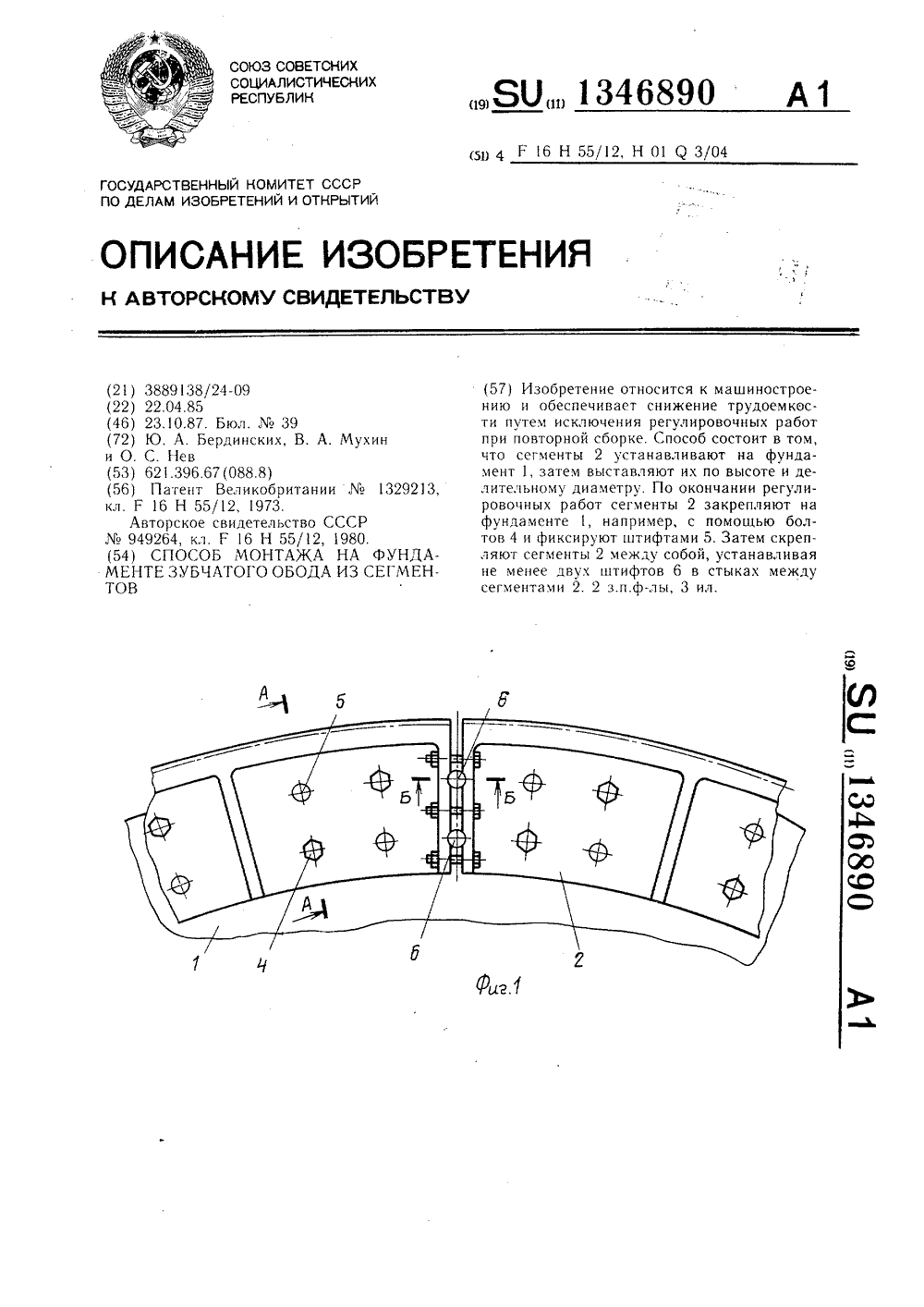

Номер патента: 1346890

Опубликовано: 23.10.1987

Авторы: Бердинских, Мухин, Нев

МПК: F16H 55/12, H01Q 3/04

Метки: зубчатого, монтажа, обода, сегментов, фундаменте

...для чего используют, например, резьбовые втулки 3, и по делительному диаметру. По окончании регулировочных работ сегменты 2 закрепляют на фундаменте 1, для чего используют, например, болты 4. После закрепления на фундаменте 1 каждый сегмент 2 фиксируют штифтами 5 относительно фундамента, а затем устанавливают штифты 6 в стыках между сегментами 2 и скрепляют сегменты 2 между собой. Для фиксации сегмента 2 относительно фундамента 1 в сегменте 2 выполняют отверстия перпендикулярно плоскости фундамента 1. В отверстия вставляют пробки 7 с отверстиями до упора в фундамент 1, через отверстие в каждой пробке 7 сверлят отверстие в фундаменте 1 и устанавливают штифт 5.Для установки штифтов 6 в стыках между сегментами 2 сверлят в каждом стыке...

Номер патента: 1341506

Опубликовано: 30.09.1987

Авторы: Бердинских, Гнедой, Нев

МПК: G01M 1/10

Метки: изделия, масс, положения, центра

...может быть использовано дляопределения положения центра массизделия, опирающегося на гидростатические опоры,Цель изобретения - упрощение способа путем исключения операций поизмерению нагрузки на опоры изделияспециальными средствами, 10На чертеже приведена схема устройства для реализации способа определения положения центра масс изделия.Устройство для реализации способаопределения положения центра масс иэделия содержит основание 1, размещенное на нем изделие 2, опирающеесяна три гидростатические опоры 3. Жидкость в полость каждой опоры 3 подается из магистрали через дроссели4 с регулируемым проходным сечением,давлейие жидкости в полости контролируется манометрами 5. Способ определения положения цент ра масс изделия реализуется следуюЩим...

Номер патента: 1325244

Опубликовано: 23.07.1987

Авторы: Бердинских, Гнедой, Нев

МПК: F16M 9/00

Метки: гидростатических, монтажа, опорах, основании, поворотной, телескопа, части

...него оповротной частью 4 совместно опускают технологическими домкратами 11 на штатные опры 3.Деформация поворотной части, вызванная собственным весом, а также весом монтируемого на ней оборудования а следовательно, и смещение прИвалочных поверхностей под гидростатические опоры, могут достигать нескольких десятков микрон, т,е. этисмещения соизмеримы с толщиной мас-,ляной пленки между поверхностямискольжения опор и основания. Есливыставку опор производить без пред 1325244варительного нагружения поворотной части весовым макетом и ее уравновешивания, то после установки на поворотную часть оборудования и балансировки гидростатические опоры занима 5 ют положение, представленно на фиг.5, Выставка опор с пригонкой прокладок, установленных в...

Номер патента: 1243061

Опубликовано: 07.07.1986

Авторы: Гнедой, Долженкова, Нев

МПК: H02G 11/00

Метки: гибкими, кабелями, неподвижной, поворотной, соединения, части, шлангами

...перпендикулярны. Ветви кабелей,отходящие от поворотной части 3, пропущены в отверстия сепарирующих колец 9, подвешенных к поворотной части 3 на гибких тягах (цепях) 10, анижнее сепарирующее кольцо соединеноцепью 11 с неподвижной частью 4 машины, при этом каждая подвеска 5 расположена по оси ветви кабеля, пропу"щенной через отверстия сепарирующихколец 9.1 Устройство работает следующим образом.При вращении поворотной части 3 относительно неподвижной части 4 кабели .1 находящиеся в кольцевом объеме К, закручиваются. Допустимый угол закрутки кабельной петли определяется ее длиной и свойствами кабеля. Подвеска 5, имея возможность перемещаться в двух вертикальньгл взаимно перпендикулярных плоскостях, при вращении поворотной части не...

Номер патента: 1241011

Опубликовано: 30.06.1986

Авторы: Гейман, Нев, Петров

МПК: F21V 19/04

Метки: вакуумной, групповом, замены, испытаний, камеры, ламп, световом, тепловых, щите

...6, соединенными с водилами. Количество направляющих в каж дой группе равно количеству ламп в световом щите. При этом каждая направляющая 5 установлена параллельно оси соответствующей лампы светового щита и несет связанную с ней через шарнир 7 с возможностью поворота консольно установленную направляющую 8 для извлекаемой из щита лампы 9 или направляющую 10 для новой лампы 11. Направляющие 8 и 10 являются магазинами для хранения новых и извлеченных из щита ламп. На поворотной стойке 4 зО с двух боковых сторон закреплены корпуса 12, с которыми шарнирно посредством осей 13 соединены рукоятки 14. В корпусе 12 смонтирован предохранительный элемент 15,В исходном положении оно устанавливается направляющими 8 для ламп 9 к световому щиту....

Номер патента: 1224497

Опубликовано: 15.04.1986

Авторы: Выдревич, Гнедой, Коренченко, Нев

МПК: F16K 47/04

Метки: гидравлический, дроссель

...Жд.45 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к арматуростроению и может быть использовано в гидросистемах, в частности для гидростатических опор высокоточного радиотелескопа. 5Цель изобретения - повышение надежности работы путем стабилизации расходной характеристики.На фиг. 1 показан дроссель, разрез; на фиг. 2. - разрез А-А (в откры О том положении).; на фиг. 3 - то же, в закрыТом положении.В корпусе, 1 с входным 2 и выходным 3 каналами установлен регулирующий шпиндель 4 с осевым дросселирующим 15 каналом 5, В корпусе 1 между его внутренней стенкой и шпинделем установлена гильза 6, которая может свободно поворачиваться относительно корпуса благодаря гарантированному 20 зазору....

Номер патента: 1203324

Опубликовано: 07.01.1986

Автор: Нев

МПК: F16N 9/04

Метки: механизма, смазки

...на качающуюся часть (вилку) телескопа со стороны коллектора; на фиг, 2 - вид А на фиг. 1; на фиг, 3 - положение качающейся части при повороте против часовой стрелки; на фиг. 4 - то же, по часовой стрелке.Качающаяся часть телескопа (вилка) 1 установлена на опорах 2, например гидро- статических, и 3 - подшипниковой с возможностью поворота вокруг горизонтальной оси. На вилке 1 смонтирован редуктор 4 ее привода наведения, снабженный сливными трубопроводами 5, отходящими с двух противоположных его нижних краев. Эти трубопроводы сязаны с круговым коллектором 6, закрепленным на качающейся части 1. Коллектор 6 частично погружен в масляный бак 7, установленный на неподвижном основании, и имеет в боковых стенках ряд отверстий М, Бак 7 связан...

Номер патента: 1165836

Опубликовано: 07.07.1985

Автор: Нев

МПК: F16H 15/26

Метки: испытательный, стенд

...платформе 3 жестко З 5закреплена дугообразная зубчатая рейка 7, находящаяся в зацеплении с сектором 4. На секторе 4 смонтированаопора 8, с которой контактирует штанга 9 с буртом, жестко связанная с 40противовесом 6. Штангу 9 обхватываетпружина 10, контактирующая одним концом с буртом, а другим - с опорой 8,Стенд работает следующим образом..,При повороте качающейся платформы 3 с помощью привода (не показан) 36 гот линии, соединяющей центры враще=, ния противовеса 6 и платформы, 3, благодаря зубчатому зацеплению рейки 7 и сектора 4 происходит поворот сектора 4 с противовесом 6 в ту же сторону, Качающаяся платформа 3, центр тяжести которой смещается от линии, соединяющей центры вращения противовеса 6, сектора 4 и платформы 3,...

Номер патента: 1142745

Опубликовано: 28.02.1985

Авторы: Кузнецов, Нев

МПК: G01M 19/00

Метки: испытательный, стенд

...при помощи роли-ков 2 установлена качающая несущаяплатформа 3. Стенд снабжен зубчатымсектором 4, один конец которого шарнирно прикреплен к основанию 1, ана другом смонтирован противовес 5,причем на платформе 3 закреплена ду,гообразная зубчатая рейка 6, взаимодействующая с зубьями сектора 4. 55Противовес 5 шарнирно соединен сзубчатым сектором 4, его ось 7 вращения перпендикулярна плоскости зуб 745 2чатого сектора 4 и расположена в верхней части его вертикальной оси симметрии, при этом центр тяжести расположен ниже его. оси вращения.Испытательный стенд работает следующим образом.При повороте качающейся платформы 3 с помощью привода (не показан) от линии, соединяющей центры вращения сектора 4 и качающейся платформы 3, благодаря зубчатому...

Номер патента: 1126750

Опубликовано: 30.11.1984

Авторы: Бердинских, Ващенко, Ковалев, Мухин, Нев

МПК: F16H 55/12

Метки: азимутального, зубчатый, наведения, привода, элемент

...с расположенными параллельно его оси регули,руемыми самоустанавливающимися опора 35,ми,причем каждый сегмент связан с осно-ванием не менее чем тремя опорами,образующими в плоскости основания многоугольник. Элементы поверхности сопряже-,ния зубчатых частей сегментов с нхступицами выполнены плоскими, перпендикулярными оси симметрии .каждого сегмента.На фиг. изображен зубчатый элемент в плане на .фнг.2 - разрез45А-А на фиг 1; на фиг.3 - узел 1 нафиг.1. 2Зубчатый элемент привода аэимутального наведения содержит ступицу 1, установленную на основании 2 1,фундаменте 1, и зубчатый венец 3, Ступицасостоит из отдельных частей, смонтированных на основании на регулируемых самоустанавливающихся опорах 4, а зубчатый венец - из сегментов 5, По...

Номер патента: 1083278

Опубликовано: 30.03.1984

Авторы: Кузнецов, Нев

МПК: H02G 11/02

Метки: гибкими, неподвижной, поворотной, соединения, части, энергоносителями

...не обеспечивается угол поворота 360 и более,необходимый для работы полноповоротногорадиотелескопа. 15Наиболее близким по технической сущности к предлагаемому является устройстводля соединения гибкими шлангами и кабелями неподвижной части машины с поворотной, содержащее установленные соосно споворотной частью концентрично расположенные внешний и внутренний барабаны,на которых закреплены концы гибких энергоносителей, размещенных в сепарирующейцепи, уложенной петлей в зазоре междубарабанами 2.Однако известное устройство также необеспечивает поворот свыше 360.Цель изобретения - расширение эксплуатационных возможностей путем увеличения угла поворота поворотной части присохранении вертикального габарита уст- з,ройства,2ной частью...

Номер патента: 1081380

Опубликовано: 23.03.1984

Автор: Нев

МПК: F16N 9/04

Метки: механизма, смазки

...наружной поверхности винтовой канавкой, хвостовиком и рычагом с грузом, а в корпусе соосйо с плунжером выполнена расточка и уста новлен штырь, взаимодействующий с винтовой канавкой поршня, при этом поршень установлен в расточке и соединен одним концом с плунжером, а рычаг с грузом закреплен на хвостовике.На фиг. 1 представлено устройство, продольный разрез; на фиг. 2 - вид А на фиг. 1 (рычаг с грузом при повороте наклоняющейся части против часовой стрелки); на фиг. 3 - вид Б на фиг. 1 (рычаг с грузом при повороте наклоняющейся части по часовой стрелке).Устройство состоит из редуктора 1, смонтированного на наклоняющейся части (вилке) 2 телескопа, которая установлена с возможностью качания вокруг горизонтальнойПри разворотах наклоняющейся...

Номер патента: 990639

Опубликовано: 23.01.1983

Авторы: Бердинских, Князев, Ковалев, Нев

МПК: B66C 23/84

Метки: опорно-поворотное

...5, несущие вертикальные ролики 6, расположенные вокруг центральной цапфы 7, выполненной со сферической кольцевой рабочей поверхностью 8 и установленной на Фундаменте 9. Фундаменты 4, 9 распо. ложены концентрично другдругу и об разуют основание машины.Опорно-поворотное устройство машины работает следующим образом.При сейсмических колебаниях почвы происходит смещение друг относительно друга фундаментов 4 и 9, при этом в случае вертикального смещения фундаментов 4, 9 ролики 6 скользят по поверхности 8 цапфы 7 и дополнительные нагрузки на платформу 1 не йозникают. В Случае углового смещения фундаментов 4, 9 относительно друг друга цапфа 7 разворачивается относительно роликов 6, при этом благодаря 10 сферической поверхности 8...

Номер патента: 976153

Опубликовано: 23.11.1982

Авторы: Нев, Попов, Троицкий

МПК: F16H 1/00

Метки: волновая, передача

...напряженное состояние этого колеса и болтов и снижает надежность передачи.Белью изобретения является повышение надежности передачи.Указанная цель. достигается тем, что в волновой передаче под головки призонных болтов .и гайки установлены упругие элементы.Кроме того, упругие элемевыполнены в виде тарел содержит гибкое, с фланцем 2 и принему призонными бол фланец 5. 11 од голов 3 и гайки 4 устаенты в виде тарелькое колесо имеет3 97615зубчатый венец для зацепления с жесткимколесом 7. Передача работает следующим образом При вращении генератора 8 волн верх-ний торец трубы 1 гибкого колеса деформируется, а по фланцу 2 гибкого колеса идет волна деформации. При этом пружины 6 вступают в работу. Вращающимся может быть как колесо 7, так и...

Номер патента: 968662

Опубликовано: 23.10.1982

Авторы: Буров, Нев

МПК: G01M 13/02

Метки: жесткости, имитации, кинематических, цепей

...полэун 28. Устройство работает следующимобразом.При помощи ведущей 1 и ведомой 2полумуфт устройство подсоединяют ксоответствующим валам испытательногостенда, При вращении ведущей полу 45 50 55 60 65,Это дает возможность плавно регулнровать крутильную жесткость пружины 7. Доступ к регулировочному узлу 9 осуществляется через отверстия 25 в стакане 5, которые выполнены с шагом, равным шагу витков пружины 7 и развернуты на уголОБ равный углу подъема витков пружины. Регулирование углов закрутки, а также установкаих максимальных значений осуществляется при помощи стопора 24. Для этого необходимо, вращая винт 26, и тем самым перемещая по нему ползун 28, установить необходимый зазор д между боковыми поверхностями ползуна 28 и...

Номер патента: 949264

Опубликовано: 07.08.1982

Авторы: Бердинских, Нев

МПК: F16H 55/12

Метки: азимутального, зубчатый, наведения, привода, элемент

...показан зубчатый элемент, в плане; на фиг. 2 - разрез А - А на фиг. 1.Зубчатый элемент привода азимутального наведения содержит основание 1 и установленный на нем зубчатый обод 2, состоящий из отдельных зубчатых сегментов 3.Каждый сегмент 3 связан с основанием 1 не менее чем тремя опорами, параллельными оси зубчатого элемента и образующими в плоскости основания многоугольник. Опора представляет собой шпильку 4, ввернутую в тело сегмента 3 и снабженную сферическими торцами, нижним из которых шпилька 4 опирается через шайбу 5 на осно.- вание 1, а верхним - через шайбу 6 взаимодействует с головкой болта 7, ввернутого сквозь шпильку 4 в основание 1. Шпилька 4 контрится в сегменте контргайкой 8, а болт 7 - пружинной шайбой 9. Опоры,...

Номер патента: 907415

Опубликовано: 23.02.1982

Авторы: Балышев, Буров, Кузнецов, Нев, Павлов

МПК: G01M 19/00

Метки: испытательный, стенд

...уменьшается.Стенд работает следующим образом.Прн повороте качающейся платформы 3 с помощью привода (не показан) от линии, соединявшей центры вращения противовеса 6 и качающейся платформы, благодаря зубчато 3 90741му зацеплению рейки 7 и поворотного сектора 4, происходит поворот сектора с противовесом в ту же сторону. Качающаяся платформа 3, центр тяжести которой смещается отлинии, соединяющей центры вращения противовеса 6 и качающейся платформы, стремитсявернуться в исходное положение нод действием момента неуравновешенности, а противовесцентр тяжести которого смещается в ту жесторону, что и центр тяжести качающейся1 Оплатформы, стремится занять более устойчивое положение и создает уравновешивающиймомент, направленный в...
