Способ монтажа на фундаменте зубчатого обода из сегментов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1346890
Авторы: Бердинских, Мухин, Нев
Текст

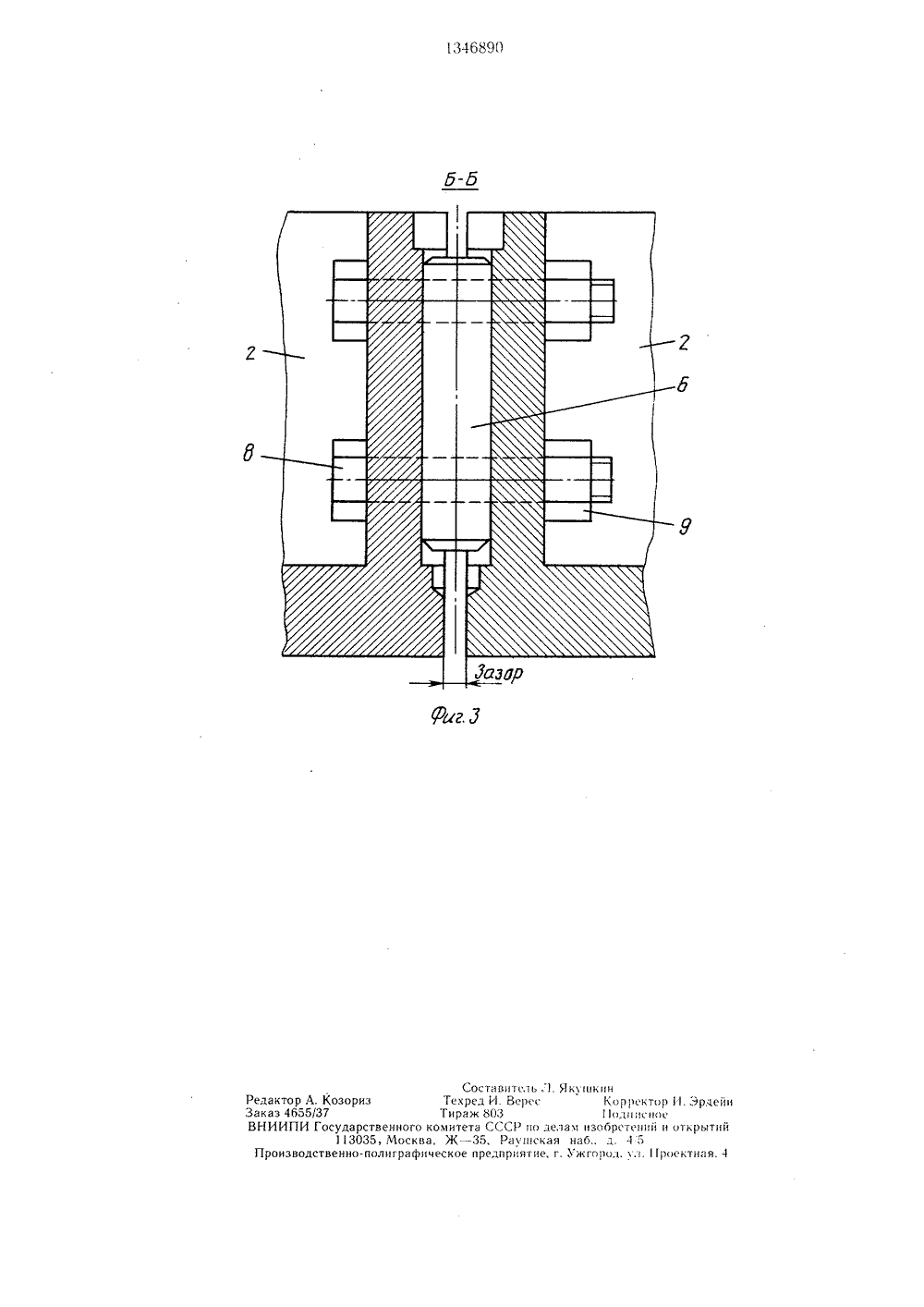

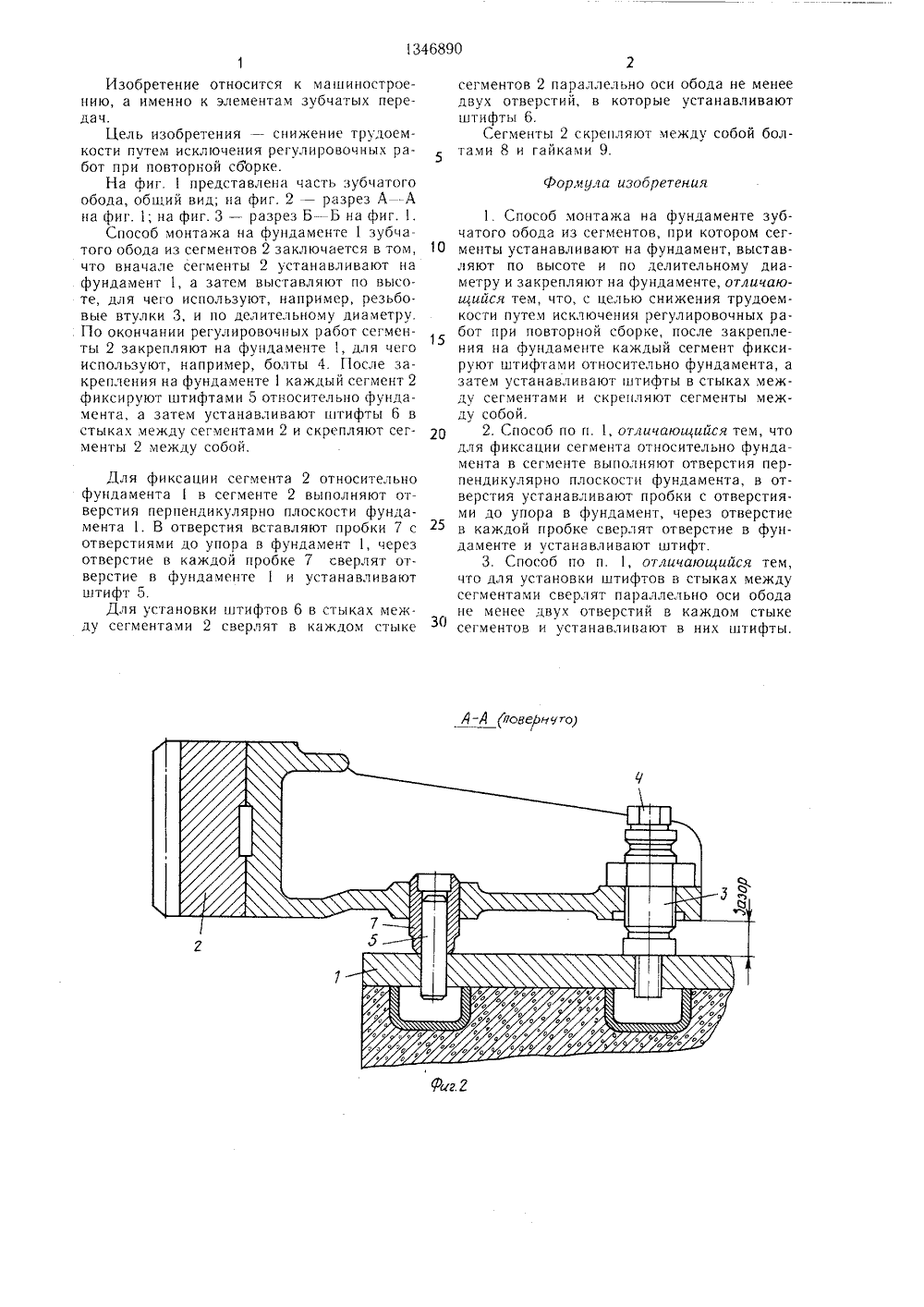

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТЕНИЯ СЬ 00 Ж С) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ МОНТАЖА НА ФУНДАМЕНТЕ ЗУБЧАТОГО ОБОДА ИЗ СЕГМЕН- ТОВ ЯО 1346890 А 1 ди 4 Г 16 Н 55/12, Н 01 Я 3/04(57) Изобретение относится к машиностроению и обеспечивает снижение трудоемкости путем исключения регулировочных работ при повторной сборке. Способ состоит в том, что сегменты 2 устанавливают на фундамент 1, затем выставляют их по высоте и делительному диаметру. По окончании регулировочных работ сегменты 2 закрепляют на фундаменте 1, например, с помощью болтов 4 и фиксируют штифтами 5. Затем скрепляют сегменты 2 между собой, устанавливая не менее двух штифтов 6 в стыках между сегментами 2. 2 з.п.ф-лы, 3 ил.1346890 Фор,иула изобретения Д-А (поееиито) Изобретение относится к машиностроению, а именно к элементам зубчатых передач.Цель изобретения - снижение трудоемкости путем исключения регулировочных работ при повторной сборке.На фиг. 1 представлена часть зубчатого обода, общий вид; на фиг. 2 - разрез А -А на фиг. 1; на фиг. 3 - разрез Б - Б на фигСпособ монтажа на фундаменте 1 зубчатого обода из сегментов 2 заключается в том, что вначале сегменты 2 устанавливают на фундамент 1, а затем выставляют по высоте, для чего используют, например, резьбовые втулки 3, и по делительному диаметру. По окончании регулировочных работ сегменты 2 закрепляют на фундаменте 1, для чего используют, например, болты 4. После закрепления на фундаменте 1 каждый сегмент 2 фиксируют штифтами 5 относительно фундамента, а затем устанавливают штифты 6 в стыках между сегментами 2 и скрепляют сегменты 2 между собой. Для фиксации сегмента 2 относительно фундамента 1 в сегменте 2 выполняют отверстия перпендикулярно плоскости фундамента 1. В отверстия вставляют пробки 7 с отверстиями до упора в фундамент 1, через отверстие в каждой пробке 7 сверлят отверстие в фундаменте 1 и устанавливают штифт 5.Для установки штифтов 6 в стыках между сегментами 2 сверлят в каждом стыке сегментов 2 параллельно оси обода не менее двух отверстий, в которые устанавливают штифты 6.Сегменты 2 скрепляют между собой болтами 8 и гайками 9. 1. Способ монтажа на фундаменте зубчатого обода из сегментов, при котором сег- О менты устанавливают на фундамент, выставляют по высоте и по делительному диаметру и закрепляют на фундаменте, отличающийся тем, что, с целью снижения трудоемкости путем исключения регулировочных работ при повторной сборке, после закрепления на фундаменте каждый сегмент фиксируют штифтами относительно фундамента, а затем устанавливают штифты в стыках между сегментами и скрепляют сегменты между собой.2. Способ по и. 1, отличающийся тем, чтодля фиксации сегмента относительно фундамента в сегменте выполняют отверстия перпендикулярно плоскости фундамента, в отверстия устанавливают пробки с отверстиями до упора в фундамент, через отверстие в каждой пробке сверлят отверстие в фундаменте и устанавливают штифт.3. Способ по п. 1, отличающийся тем,что для установки штифтов в стыках между сегментами сверлят параллельно оси обода не менее двух отверстий в каждом стыке сегментов и устанавливают в них штифты.тавитсль, . ЯкушкИ. Верее803СССР по делая нзоРаушская наб.,едприятие, г. Ужго Сос риз Текред Тираж арственного комитета 3035, Москва, Ж - 3 о-полиграфическое п
СмотретьЗаявка
3889138, 22.04.1985
ПРЕДПРИЯТИЕ ПЯ Р-6896
БЕРДИНСКИХ ЮРИЙ АЛЕКСАНДРОВИЧ, МУХИН ВЛАДИМИР АЛЕКСАНДРОВИЧ, НЕВ ОЛЕГ САМУИЛОВИЧ
МПК / Метки
МПК: F16H 55/12, H01Q 3/04
Метки: зубчатого, монтажа, обода, сегментов, фундаменте
Опубликовано: 23.10.1987
Код ссылки
<a href="https://patents.su/3-1346890-sposob-montazha-na-fundamente-zubchatogo-oboda-iz-segmentov.html" target="_blank" rel="follow" title="База патентов СССР">Способ монтажа на фундаменте зубчатого обода из сегментов</a>
