Устройство для вытрамбовывания котлованов под фундаменты
Номер патента: 1694778
Опубликовано: 30.11.1991
Авторы: Винников, Зоценко, Омельченко, Шахов
МПК: E02D 3/046
Метки: вытрамбовывания, котлованов, фундаменты
...большего диаметра. Кольцо 10 шар- ЗОнирно связано с штоками аутригеров 7.Устройство содержит трос 11 и лебедку 12, блок роликов 13 и опорную стойку 14,Устройство работает следующим обра зом,Перемещением машины 1 направляющая2 наводится на точку вытрамбовывания.Спаренными гидроцилиндрами 6 верхняятруба 3 складывающейся направляющей 2 выводится из горизонтальноготранспортного положения Фиг.2 ввертикальное рабочее положение,Гидравлические аутригеры 7 приводятся в рабочее положение, т,е. 45опускаются вместе с кольцом 10 обечайки 8 до соприкосновения с грунтом, передавая большую часть массыустройства на грунт, при этом Фартук 9 распрямляется, образуя конусную часть обечайки 8, Тросом 11 посредством лебедки 12 через блокроликов 13 трамбовка...
Способ упрочнения массива просадочного грунта
Номер патента: 1694779
Опубликовано: 30.11.1991
Авторы: Коваль, Рыжов, Степура, Трегуб, Шокарев
МПК: E02D 3/10
Метки: грунта, массива, просадочного, упрочнения
...от собственного веса не превышает предельных деформаций основания сооружения, которая для производственных одноэтажных зданий с полным железобетонным каркасом составляет 8 см.Просадка грунтов основания от собственного веса с отметки 15 до 20 м определялась по известной математической зависимости К 2 = З,О; 0,3 кг/п.м. - К 2 = 2,5; 0,4 кг/п.м. - К 2 = 2,0; больше 0,5 кг/п.м. - К 2 = 1,8;б - первоначальный диаметр скважины.Фиксируется толщина каждого инженерно-геологического слоя 3; скважины 1, 5 расположенные 1 о оси фундаментов 4, выполняют на всю глубину просадочной толщи 5, а расположенные в промежутках б выполняют до глубины 7, ниже которой просадка грунта от собственного веса не превышает 10 предельных деформаций основания...
Способ установки винтового анкера и устройство для его осуществления
Номер патента: 1694780
Опубликовано: 30.11.1991
Авторы: Грудо, Молдован, Ященко
Метки: анкера, винтового, установки
...и его уплотнения в скважине на высоту й, которую определяют иэ условия кера, а на верхнем конце - оголовок 6 под вращатель и зажим дпя жесткого фиксирования штанги и тяги 5 анкера между собой при завинчивании, 2 с, и 1 з.п, ф-лы, 4 ип,где О - диаметр винтовой лопасти анкера;р - угол внутреннего трения грунта,а затем извлекают штангу из скважины.Для более равномерного уплотнения 5 грунта по высоте скважины обрушение иуплотнение грунта производят послойно, а высоту вывинчивэния штанги для уплотнения первого слоя Ь и каждого последующего слоя Ь определяют по формулам 10 Ь=Н 1 - ),К 2 - 1)Ь= Ь где 1 с =(бскз/бл),бл - диаметр винтовой лопасти штанги,Штанга 2, являющаяся устройством дпяустановки анкера, имеет на нижнем торцевырез 9 для...
Грунтовый распорный анкер
Номер патента: 1694781
Опубликовано: 30.11.1991
Авторы: Завалий, Лапинцев, Погребной, Шахов
МПК: E02D 5/80
Метки: анкер, грунтовый, распорный
...механизмом раздвигания лопастей 2, Башмак 4 может быть выполнен из продольных секций 8 усеченной конусной оболочки, шарнирно соединенных в верхней части, и усеченного клинового вкладыша 9, который свободно размещен между секциями 8 и взаимодействует с ними через стойки 10.Анкер работает следующим образом.После погружения анкера на монтажных тягах 11 в скважину или траншею башмак 4, подвешенный через силовую петлю 6 к рычагам 3, садится на дно, При дальнейшем стравливании монтажных тяг 11 рычаги 3 расходятся и лопасти 2 упираются в стенки скважины. После этого петля 6 соединяется с тягой 7, При выдерживающих нагрузках силовая петля 6 приводит в действие башмак 4, который перемещается вверх и передает расклинивающее усилие на рыча...
Земляное полотно вторых путей
Номер патента: 1694782
Опубликовано: 30.11.1991
Авторы: Волков, Луцкий, Худенко
МПК: E02D 17/18
Метки: вторых, земляное, полотно, путей
...шагом вместо элемента 3 установлен элемент 5, имеющий на наклонной плоскости отверстие и закрепленный над ним железобетонный элемент 6 с отверстием и крышкой, обеспечивающие доступ к каналу для производства ремонтных работ.В ребре 4 могут быть предусмотрены дренажные отверстия, а на гранях 7 - соединительные приспособления и дренажные отверстия,При строительстве вторых путей вначале нарезают траншею треугольной формы у откоса существующей насыпи. В траншею устанавливают краном элементы 1 и с помощью вибратора ребро 2 задавливают в грунт. Затем производят монтаж коммуникаций и укладку на продольные торцы элементов 1 гидроизоляционного материала. После этого начинают монтаж элементов 3 и 5. Последовательно ведут соединение бло 1694782ков...
Шахтная водоотливная установка
Номер патента: 1694783
Опубликовано: 30.11.1991
Автор: Антонов
МПК: E02D 19/10
Метки: водоотливная, шахтная
...его работы и эффективность всего процесса водоотлива практически при любой длине водосборника 7. Формула изобретения Шахтная водоотливная установка,включающая насосную камеру с насосамиводоотлива, водосборник, размещенный на ным трубопроводом и размещенный в водосборнике слив последнего, О т л и ч а ющ а я с я тем, что, с целью повышения надежности и эффективности работы, напорный трубопровод соединен с выходом шламового гидроэлеватора, при этом слив Составитель А,ПрямковТехред М. Моргентал Короектор С,Черниг Редактор Н.Шитев Заказ 4137 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,...
Уголковая подпорная стена
Номер патента: 1694784
Опубликовано: 30.11.1991
Автор: Кожин
МПК: E02D 29/02
Метки: подпорная, стена, уголковая
...накладок 6. Стена имеет также анкерные тяги, выполненные иэ гирлянд утилизированных автопокрышек 7, соединенных друг с другом торцами с помощью стяжек 8, пропущенных сквозь проделанные в них в горизонтальной плоскости отверстия, а с лицевым ограждением и фундаментной плитой с помощью связей 9 и 10 соответственно, прикрепляемых к стяжкам лицевого ограждения и фундаментной плиты.Лицевое ограждение имеет проемы 11, перекрытие железобетонными шпалами 12. В проемах 11 могут устанавливаться съемные решетки 13.Полости автопокрышек в фундаментной плите и пустоты между автопокрышками заполнены местным грунтом 14.Подпорная стена работает следующим образом, 1694784Лавинообразный поток 15, накатываясь на сооружение, встречает на своем пути...
Фильтрующая облицовка подземной части зданий и сооружений
Номер патента: 1694785
Опубликовано: 30.11.1991
Авторы: Бочаров, Зейфман, Ляпидевская, Меркин, Синяков
МПК: E02D 31/02
Метки: зданий, облицовка, подземной, сооружений, фильтрующая, части
...м/сут ина заложения, м; ЛЬТРУЮЩАЯ ОБЛИЦОВКА ПОДЙ ЧАСТИ ЗДАНИЙ И СООРУЖЕК - эмпирический козфдля супесей и песков 15 1/суглинков 16 1/м сут;р - эмпирический козфдля супесей и песков 4 м, длков 5 м;ц - эмпирический козфдля супесей и песков 13 млинков 15 м .Указанное измененимости облицовки достигаслойной укладки впенополистирола разныхмерно изменяющихся в10 мм. В процессе последуботки гранулы спекаются всоздавая структуру с откстью,При послойной уклфракций предвспененногого бисера каждый слопостоянное значение водОднако, ввиду того, что эводопроницаемости сос16947854 Составитель Г.ГаврищТехред М.Моргентал Корректор С,Ч едактор Т.Горячева каз 4137 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С...
Здание, сооружение, возводимое на склоне
Номер патента: 1694828
Опубликовано: 30.11.1991
Авторы: Барыкин, Кочетов, Кукунаев, Кустов, Лехно, Тетиор
МПК: E02D 29/02, E04H 1/00
Метки: возводимое, здание, склоне, сооружение
...которого расположены блоки этажей 14,Здание, сооружение возводят следующим образом.В нижней части склона 7 планируют площадку и разбивают оси здания, сооружения, Нарезают щели (на чертежах не показаны) для возведения в них продольных 5 и поперечных 6 диафрагм и стен 2 и 3. Поперечные щели нарезают переменной глубины с учетом возведения в них контрфорсов 8 и 9, В щелях устанавливают объемные арматурные каркасы (на чертежах не показаны) и устраивают монолитные стены в грунте, которые в процессе возведения являются откосоудерживающими, а в процессе эксплуатации - несущими элементами. После набора прочности из пространств 15 между забетонированными стенами удаляют грунт до необходимой отметки. Дно уплотняют, выполняют подготовку.-В нижней...
Фундамент здания, возводимого на пучинистых грунтах
Номер патента: 1246660
Опубликовано: 07.12.1991
Авторы: Бройде, Габлия, Гоберман, Игнатюк, Старшненко
МПК: E02D 27/35
Метки: возводимого, грунтах, здания, пучинистых, фундамент
...1 изображен предлагаемыйфундамент продольный разрез, нафиг. 2 - то же, поперечный разрез.Фундамент включает эаглубленныйв грунт 1 опорный блок 2, выполненныйиз материала с малым коэффициентомтеплопроводности и имеющий круглоепоперечное сечение (например, полыйцилиндр, закрытый с торцов), Верхняя часть блока охвачена криволинейной жесткой оболочкой 3. Между оболочкой 3 и опорным блоком 2 размещена антифрикционная прокладка 4, выполненная, например, иэ фторолласта.При выполнении опорного блока 2 полым полость 5 может быть сообщенас обогреваемой частью здания посредством воздуховодов 6,Вертикальные и горизонтальные усилия от надземной части здания передаются через надфундаментную консточкцию 7 на опорный блок 2,Антифрикционная прокладка 4...
Подземное сооружение
Номер патента: 1385672
Опубликовано: 07.12.1991
Авторы: Гевирц, Голицынский, Ледяев, Соколов
МПК: E02D 29/00
Метки: подземное, сооружение
...6 иэ подземного сооружения, а в случае воэможности и с поверхности грунта, закачивают закрепляющий материал, в реэулыате чего образуется разгружающий слой 2. По мере увеличения глубины оттаивания образуется последующая подземная полость параболическойформы 4 на большем удалении, чем первая от кровли обделки 1 подземного сооружения, которая аналогичным образом заполняется укрепляющим материалом. Далее забуривают скважины (шпуры) через закрепленные подземные полости и устраивают анкерное крепление, причем анкера не имеют контакта с обделкойПри дальнейшем увеличении ореола оттаивания нарастающие нагрузки от оттаиваюших пород будут восприниматься разгружающими слоями 2, связанными между собой через породу анкерами 5. Для предотвращения...
Уплотняющее устройство
Номер патента: 1696643
Опубликовано: 07.12.1991
Автор: Мигляченко
МПК: E02D 3/046
Метки: уплотняющее

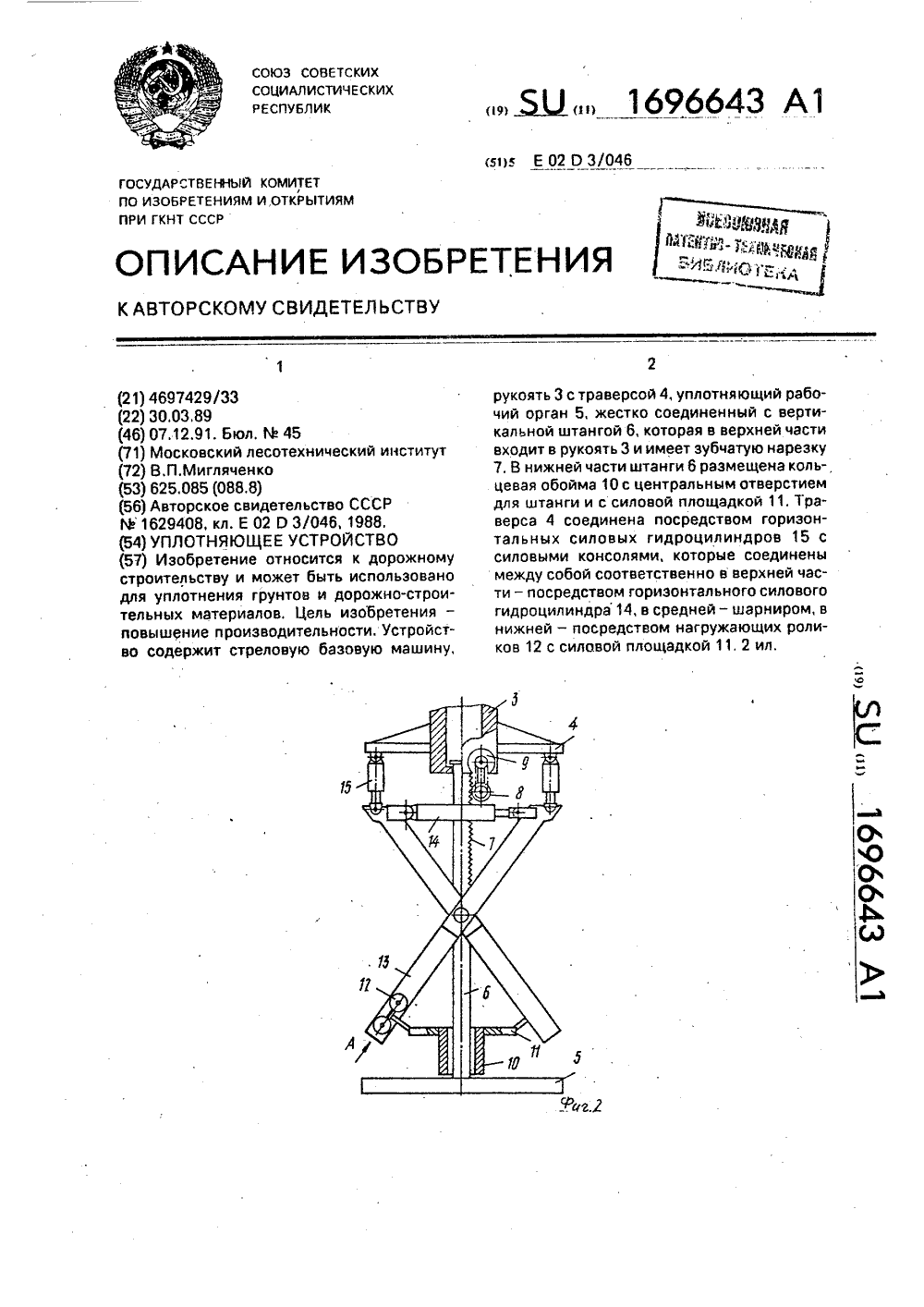

...15 прикреплены шарнирно к траверсе 4 и предназначены для отжатия всей системы силовых консолей 13,Уплотняющее устройство работает следующим образом,Сначала, когда базовая машина 1 стоитна месте, с помощью стрелы 2 и рукояти 3подводят рабочий орган 5 к месту уплотнения, Включают привод 9, и он, вращая ведущую шестерню 8, приводит в движениевертикальную штангу 6 посредством зубчатой нарезки 7, В свою очередь, штанга бпередает усилие на рабочий орган 5, Послетого как мощность. привода 9 исчерпалась иРего усилия не хватает для нагружения рабочего органа 5, включают горизонтальные силовые гидроцилиндры 14, которыевоздействуя на силовые консоли 13, передают усилие на нагружающие ролики 12; а они,в свою очередь, - на силовую площадку...
Вибропогружатель
Номер патента: 1696644
Опубликовано: 07.12.1991
Авторы: Бесяков, Гольданский, Тарасов, Шмаин
МПК: E02D 7/18
Метки: вибропогружатель
...10 жестко закреплена на резьбовой втулке 5, Привод вибропогружателя состоит из электродвигателя 11 с частотой вращения в 1 и зубчатых шестерен 12 - 15,Вибропогружатель работает следующим образом,Привод вращения дебелансных валов 2 с неподвижной частью 3 дебаланса осуществляется электродвигателем 11 через систему шестерен 12-15 с частотой в 1,Изменение статического момента осуществляется перемещением подвижной части 4 дебаланса относительно неподвижной части 3, Это перемещение осуществляется движением муфты 6 с тягой 7 по резьбовой втулке 5 за счет разных скоростей вращения приводного электродвигателя 11 и дополнительного 8. Вращение резьбовой втулки 5 передается от электродвигателя 8 через шестерни 9 и 10.При работе...
Ограждение фильтрующих грунтовых откосов
Номер патента: 1696645
Опубликовано: 07.12.1991
Авторы: Амбиндер, Захаревич, Кармазинов, Михлин, Непомнящий, Остюков, Очкивский
МПК: E02D 17/08, E02D 17/20
Метки: грунтовых, ограждение, откосов, фильтрующих
...ограждения при снижении материалоемкости его изготовления,На фиг,1 изображено ограждение, видсверху; на фиг.2 - фрагмент оболочки со 10сваей.Ограждение включает цилиндрическиеоболочки 1, заполненные балластом изфильтрующего материала 2 и вертикальныенаправляющие 3. Ограждение снабжено горизонтальными опорными пластинами 4,установленными по верху и по низу оболочек 1, перфорированными трубчатыми сваями 5, трубопроводами 6, впускными 7 ивыпускными 8 насадками и ограждающими 20панелями 9, при этом цилиндрические оболочки 2 установлены с образованием внутреннего 10 и внешнего 11 рядов иобъединены трубопроводами 6 в четырехугольные секции с размещением цилиндрических оболочек в углах условногочетырехугольника 12.Трубчатые сваи 5 установлены в...
Устройство для исследования глубоководных грунтов
Номер патента: 1698368
Опубликовано: 15.12.1991
Автор: Сукач
МПК: E02D 1/00
Метки: глубоководных, грунтов, исследования
...исследования донныхгрунтов на ходу плавсредства,25 ф о р мул а и зоб рете н и яУстройство для исследо ва ни я глубоководных грунтов, включающее зонд, соединенный посредством троса с плавсредством, и установленный на плавсредстве механизм подьема и сбрасывания зонда в виде лебедки с барабаном под трос, редуктором и приводом, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности исследования эа счет автоматизации процесса подьема и сбрасывания зонда, механизм подъема и сбрасывания зонда снабжен кулачковой муфтой в виде двух полумуфт, инерционным сектором в виде части полоГО цилиндра с закрепленными на 40 его наружной окружности выступами, отклоняющим роликом, защелкой в ниде подпружиненного двуплечего рычага, шарнирно...
Устройство для определения сжимаемости дисперсных грунтов
Номер патента: 1698369
Опубликовано: 15.12.1991
Авторы: Воловик, Жожинова, Калачев, Мухаметшин, Семенов
МПК: E02D 1/00
Метки: грунтов, дисперсных, сжимаемости
...погружении штампа 1 в грунт во вращатель 18 бурового станка.На вращателе 18 закреплен кронштейн 19, в котором установлен выдвижной палец 20, фиксирУемцй болтом 21. Сверху на нажимной шток 2 установлендинамометрический ключ 22.Устройство работает следующим образом.Вращением нажимного штока 2 устанавливают наибольший шаг винтовой лопасти штампа, который достигается придвижении вниз упора 3, При этом сектор 9остается на месте, а сектор 12 начинает двигаться вниз, увлекая за собой промежуточные сектора 10 и 11. В результатеобразуется ломаная винтоваялиния. Соединяют устройство с вращателем 18 буровой установки, на нажимной шток 2закрепляют динамометрический ключ 22 ипогружают (путем завинчивания) устройство на расчетную глубину....
Композиция для закрепления песчаного грунта
Номер патента: 1698370
Опубликовано: 15.12.1991
МПК: E02D 3/12
Метки: грунта, закрепления, композиция, песчаного
...его при давлении 0,1 - 0,2 атм, Через 7 сут проводят испытания закрепленного грунта. 54) КОМПОЗИЦИЯ ДЛЯ ЗАКРЕПЛЕНИЯ ПЕСЧАНОГС ГРУНТА(57) Изобретение относится к строительству и может быть использовано для закрепления песчаных грунтов с содержанием карбонатов до 2 методом иньекции. Целью изобретения является повышение прочности закрепленного грунта. Композиция для :, крепления песчаного грунта, содержащего карбонатов до 2), содержит, мас.: кар","амид.:ая смола 25 - 45; крвмнефтористый аммоний 0,07-1,8.; сернокислый алюминий 1,5-2,5; вода остальное, Прочность при сжатии закрспленного грунта 2,4 - 10,0 ЧПа, 1 табл.римеры конкретного выполнения состава и результаты испытания укрепленного им песчаного грунта с содержанием 2...
Забивная свая
Номер патента: 1698371
Опубликовано: 15.12.1991
МПК: E02D 5/30
...консоли в выемках, и каждая одноименная петля и консоль. установлены зеркально одна другой на одной вертикали, при этом их плоскости перпендикулярны одна относительно другой,На фиг, 1 изображена свая, поперечноесечение; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - модуль сваи, аксонометрия; на фиг,4 - узел 1 на фиг, 1 (боковая консоль в выем 25 ках); на фиг, 5 - узел И ка фиг. 3(аксонометрия боковой консоли в выемках); на фиг, 6 - узел 1 И на фиг. 2 (соединение модулей междусобой при помощи автоматических элемен 30 35 40 45 50 55 тов).Забивкая свая состоит из ребристого ствола 1, выполненкого из прямоликейных участков 2, образующих торцовые грани ребер 3, и соединяющих их промежуточных участков 4, каждь 1 й из которых выполнен в...
Стыковое соединение секций деревянных строительных элементов
Номер патента: 1698372
Опубликовано: 15.12.1991
Авторы: Гаража, Куприн, Тихомиров
Метки: деревянных, секций, соединение, строительных, стыковое, элементов
...10 и уступ 11 восновании. При этом косая грань выступаодной секции выполнена с углом наклона кгоризонтали, превышающим угол наклона кгоризонтали косой грани выступа другойсекции на величину Л 1, ширина уступа 8 восновании выступа 3 равна ширине торца 9выступа 4 другой секции, а ширина торца б,выступа 3 больше ширины уступа 11 в основании выступа 4 другой секции,Величина Л 1, на которую ширина торца6 выступа 3 секции превышает ширину уступа 11 в основании выступа 4 другой сек,ции, определяется зависимостью61=1 б,где К - эмпирический коэффициент, зависящий от породы древесины и равный: длясосны - 0,05, для пихты - 0,06, для дуба -0,025; б - диаметр соединяемых секций.При стыковке на одну из секций одевают металлическую обойму 5 и...
Свайный наголовник
Номер патента: 1698373
Опубликовано: 15.12.1991
Автор: Манукянц
МПК: E02D 13/10
Метки: наголовник, свайный
...олодка 7 подвешена к вертикальной пластине 6 наклонными ребрами 8 жесткости, входящими в наклонные прорези 9 вертиКальной пластины б.Для удобства установки наголовника на Сваю 10 клинья имеют шарнирно-подвижНое сопряжение с корпусом 1, где предусмотрены пазы 11,в которые вставлены стержни с резьбой и гайкой 12, прикрепленНые к ребрам вертикальных пластин 6 Клиньев.Работа свайного наголовника происходит следующим образом.При ударе свайного молота корпус 1 перемещается вниз и скользит по вертиКальным ребрам пластин 6 клиньев, прижиЙая колодки 7 к боковым поверхностям сваи 10, При этом часть вертикальной силы удара йередается на торец сваи 10 через опорную подушку 2, шарнирно сопряженную с опорной плитой 5. Шарнирно-подвижные сопряжения...
Наголовник свайного молота
Номер патента: 1698374
Опубликовано: 15.12.1991
Авторы: Кравченко, Погарский, Фурман
МПК: E02D 13/10
Метки: молота, наголовник, свайного
...наголовник свайного молота, общий вид.Наголовник свайного молота содержит ударный механизм 1 с бойком 2, корпус с наклонными стенками 3, шабот 4 с амортизатором 5 и цилиндрическим поднутрением 6; направляющую для сваи 7 с кольцевыми выступами 8 и амортизаторы хода шабота 9. Молот устанавливается на свае 10.Устройство работает следующим образом,Сначала молот с помощью крана устанавливаетсд на свае 10 так, что свая, проходя через кольцевые выступы 8 направляющей 7, верхним концом попадает в цилиндрическое поднутрение 6 шабота 4, Затем включается ударный механизм 1 и боек 2 начинает наносить удары через амортизатор 5 по шаботу 4 и тем самым по свае 10, При каждом ударе шабот 4, совершая рабочий ход движение вниз), отрывается от...
Способ укрепления откосов
Номер патента: 1698375
Опубликовано: 15.12.1991
Авторы: Вайнбендер, Линцер, Майер, Табаков, Шевалдин
МПК: E02D 17/20
Метки: откосов, укрепления
...глинистый грунт смешивают со смесью из семян многолетних трав и компонента для их произрастания. В качестве компонента для произрастания используют торф средней степени разложения в соотношении объемов глины и торца 2:1. Покрытие откоса приготовленной смесью производят после смешивания. Причем слой смеси разравнивают величиной не менее 5 см. 1 з.п, ф-лы. грунта распределяют торф из штабеля слоем 5 см, При этом торф используют средней степени разложения в соотношении объемов глины и торфа 2,1, Слой глинистого грунта и торфа перемешивают и распределяют семена многолетних трав, например костер безостый, с помощью дорожной фрезы, Норма высева семян 30 кг/га на каждый слой смеси толщиной 5 см, Последующие слои устраивают аналогично....
Иглофильтровая водопонижающая установка
Номер патента: 1698376
Опубликовано: 15.12.1991
Авторы: Боголюбов, Бунтман, Затевахин, Краковский, Кузьмина, Титов, Шабалин, Шабатин
МПК: E02D 19/10
Метки: водопонижающая, иглофильтровая
...интенсивному отделению воздуха, откачиваемого эМектором вместе с водой. При этом отбойник 23 предотвращает выплескивания воды наружу через край внутренней обечайки 22, а отверстия 24 в кольцевом днище обеспечивают свободное перетекание жидкости, при этом воздух, отделившийся от вращающегося по периферии потока, поступает в зазор между отбойником 23 и зонтом 41, затем в зазор между зонтом 41 и внутренней обечайкой 22, а оттуда по зазору между внутренней обечайкой и камерой 39 смешения с диффузором 40 - в атмосферу. После достижения вакуума в приемной камере 36, близкого к абсолютному (-1 кгс/см ), что2 контролируется по вакуумметру 52, медленно приоткрывают кран 8, в результате чего через воздушную линию 42, тройник 43 и воздушный...
Свайный фундамент
Номер патента: 1698377
Опубликовано: 15.12.1991
Авторы: Кемеров, Кузеванов, Шулятев
МПК: E02D 27/12, E02D 27/35
...кву, а именно к конструкциям ф Изобретение относится к .строительству, а именно к конструкциям фундаментоввозводимых на пучинистых грунтах. Целью изобретения является снижение озатрат при возведении путем располоия ростверка на поверхности грунта или рхней зоне его деятельного слоя, Свайный фундамент состоит из монолитного ростверка и жестко присоединенных к нему свай, расположенных с шагом , не превь 1 шающим 3 б и определяемым зави- симостью возводимых изобретения рэт при воз возможност поверхност) деятельного стоит из мо присоединен ных с шагом диаметр или сваи,1 опред си мости. унтах. Целью ие трудозатобеспечения ростверка на хней зоне его ундамент сорка и жестко расположеним 3 б, где бв ного сечения деннойзави1698377...
Устройство для уплотнения дорожно-строительных материалов
Номер патента: 1700126
Опубликовано: 23.12.1991
Авторы: Баловнев, Ермилов, Кустарев, Сологуб, Туманьян, Цедрик, Чаган
МПК: E01C 19/26, E02D 3/032
Метки: дорожно-строительных, уплотнения
...мощи стрелы 1 с гидрсцилиндрами 2 опускается на дно траншеи, где производится уплотнение материалов. В том случае, если ширина траншеи боль ше корпуса вальца, производится смещение Вальцов 3 с корпусами 1 поср 8 дствсм див ГснальнОГО гидрсцилнгз" ра 5 управления. При этом рычаги , игоризонтальной параллелограммной Зп подвески поворачиваются,соответст. венно в шарнирах 8 с, установленных на корпусах й ка:рого из вальцов 3. Подшипниковый узел 1 с поворотной втулкой 12, устаиовленый В ;.ередин 8 ОснОВнОГО рьча Га 6, прл 1 Овсроте основного рычага 6 предохраняе; стрелуОт закоучива ния. ГроньТел -И жестко связан с поворотной втулкой 2 гОдш 1 Пн 1 ковсгс узла 13 и Вср тикальным шаРНРсм 10 с сеГ 18 ДИ 1 нОЙ рычага /, при этом кронштейн 11...
Устройство для уплотнения грунта
Номер патента: 1700140
Опубликовано: 23.12.1991
Авторы: Давидович, Крылов, Уткин
МПК: E02D 3/046
Метки: грунта, уплотнения
Формообразователь грунтовых свай
Номер патента: 1700141
Опубликовано: 23.12.1991
Автор: Хасеневич
МПК: E02D 5/38
Метки: грунтовых, свай, формообразователь
...при возведении фундаментов,Целью изобретения является повышение производительности и качества грунтоВых свай.На фиг.1 изображено устройство, общий вид; на фиг,2 - узел на фиг,1; на фиг.З - сечение А - А на фиг.2.Формообразователь грунтовых свай состоит из полой стальной трубы 1 с закрепленными в верхней части вибропогружателем 2 с вертикально направленной возмущающей силой и воронкой 3 для загрузки песка 4. Для погружения устройства в грунт 5 на нижней части трубы 1 имеется нож, выполненный в виде коаксиально закрепленных труб 6 и 7, образующих внутренний скос равный 30 - 45. Междутрубами 1 и 6 смонтирован вибратор 8 с горизонтально направленной возмущающей силой, Внутренняя труба 7 имеет диаметр не менее 3/4 от диаметра наружной...
Кондуктор для монтажа свайного основания
Номер патента: 1700142
Опубликовано: 23.12.1991
МПК: E02D 7/06
Метки: кондуктор, монтажа, основания, свайного
...на котором с возможностью перемещения установлена тележка 8, которая соединена фермой 9 с направляющей для погружающей сваи 10, расположенной над поверхностью акватории ее верхним торцом, размещенную на направляющей для погружающей сваи камеру 11 плавучести и находящуюся ниже уровня акватории. Тележка 8 снабжена приспособлением для остановок в местах соосного расположения направляющей для погружающей сваи 10 и патрубков 5, выполненным в виде электродвигателя 12, снабженным тормозом 13, который срабатывает при отключении двигателя. К двигателю 12 присоединен кабель 14 для дистанционного управления. На тележке 8 расположен выключатель 15 двигателя, взаимодействующий с упорами 16 посредством рычага 17, . причем упоры 16 расположены вдоль...
Виброударное устройство
Номер патента: 1700143
Опубликовано: 23.12.1991
Автор: Шаволов
МПК: E02D 7/18
Метки: виброударное
...резьб на винтах 8 и 9, а также 12 и 13 выбрана противоположной, у винта 8 - правая резьба, а у винта 9 - левая. Во втором ударнике наоборот, у винта 12 - левая резьба, а у винта 13 - правая, Все винты имеют прилегающие к наковальне консольные концы. На фиг.1 и 2 представлен момент прижатич ударника 5 к наковальне 1, что при сжатии пружин 2 сопровождается подьемом относительно наковальни корпуса со всей его начинкой и частичным выходом гаек 10 и 11 нижнего ударника 5 относительно концов его винтов 12 и 13, Для обеспечения поочередного и достаточно эффективного соударения элементов 4 и 5 о наковальню 1 необходимо определить расстояние, которое долкны проходить ударники от своего верхнего положения до наковальни. При этом необходима...
Способ крепления вертикальной горной выработки и крепь для его осуществления
Номер патента: 1700144
Опубликовано: 23.12.1991
МПК: E02D 17/04
Метки: вертикальной, выработки, горной, крепления, крепь
...мелкого заложения, в основном прямоугольного сечения,Целью изобретения является повышение эффективностй крепления выработки.На чертеже изЫражен фрагмент крепи вертикальной горнбй выработки.Способ крепления вертикальной горной выработки включает бурение с поверхности по контуру выработки скважин с определенным шагом, введение в них стоек 1 с вертикальным рядом отверстий, сообщающих полость выработки и закрепное пространство, выполнение по мере выемки грунта между стойками 1 ограждения из арматурных стержней 2 путем пробивки вертикальных скважин через отверстия в стойках 1 пневмопробойниками, вогнутых наружу, в закрепный грунт горизонтальных скважин, введение в них арматурных стержней 2, Причем концы стержней 2 пропускают через...
