E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 896179

Опубликовано: 07.01.1982

Авторы: Анкудинов, Хайруллин

МПК: E02D 1/02

Метки: грунта, уплотнения

...степени уплотнения, выполненного из закрепленного на рабочем органе 1 телескопического раздвижного полого цилиндра 3 с дном 4 и верхней частью 5 с винтом 6. Внутри цилиндра 3 размещен с возможностью свободного падения упругий шар 7, а в верхней части 5 цилиндра 3 установлен разомкнутый контакт 8, соединенный с источником тока 9 и сигнальным устройством 10.Устройство работает следующим обраВинт 6 фиксирует верхнюю часть 5 по отношению к цилиндру 3 в положении, при котором расстояние между дном 4 и разомкнутым контактом 8 соответствует определенной плотности грунта. При подъеме рабочего органа 1 с помощью привода и тяги 2 и броске его на грунт упругий шар 7 подпрыгивает вверх в момент удара на некоторую величину. При достижении...

Номер патента: 896180

Опубликовано: 07.01.1982

Автор: Ульчич

МПК: E02D 3/10

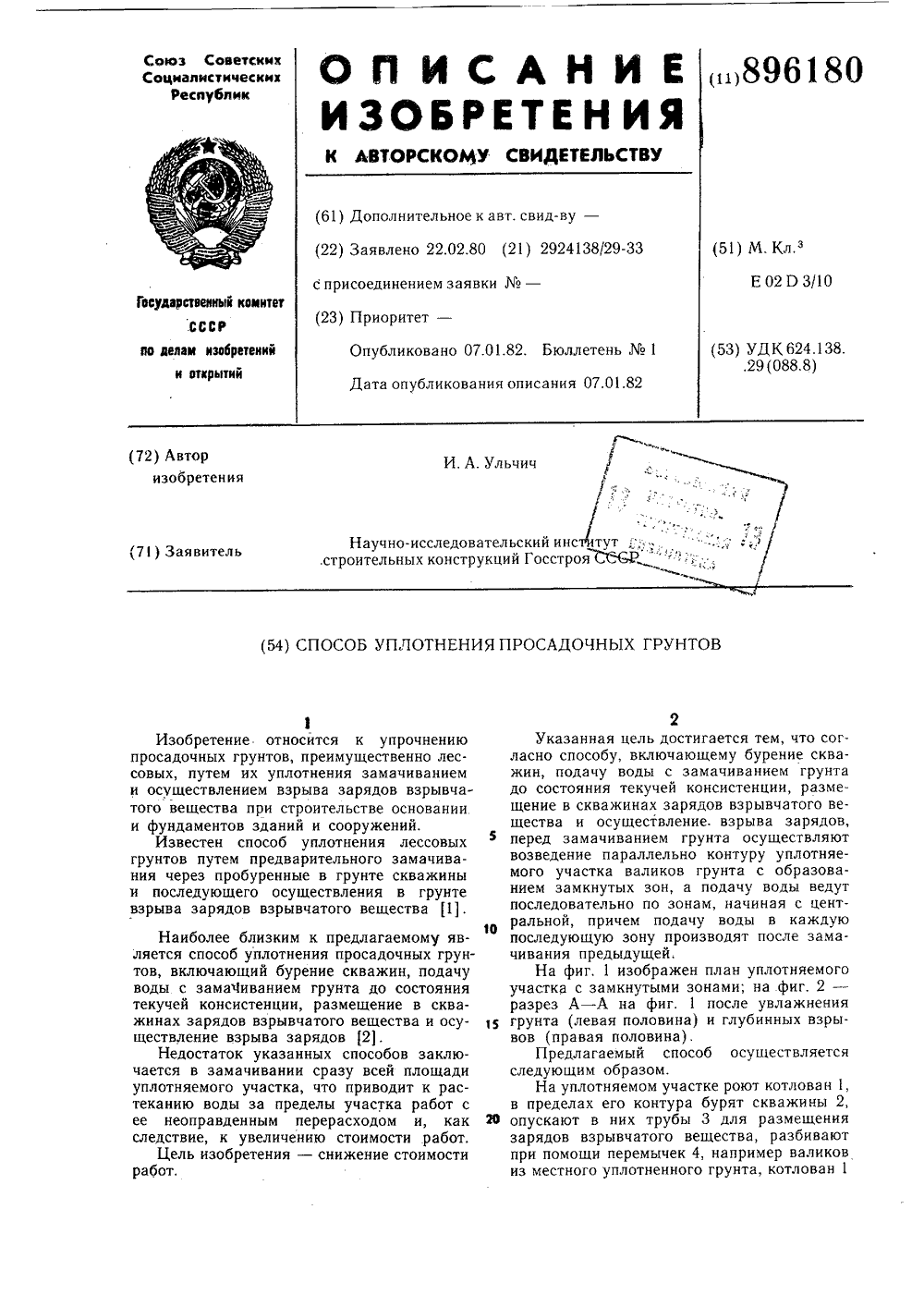

Метки: грунтов, просадочных, уплотнения

...разрез А - А на фиг, 1 после увлажнения грунта (левая половина) и глубинных взрывов (правая половина).Предлагаемый способ осуществляетсяследующим образом.На уплотняемом участке роют котлован 1,в пределах его контура бурят скважины 2, 26 опускают в них трубы 3 для размещениязарядов взрывчатого вещества, разбивают при помощи перемычек 4, например валиков из местного уплотненного грунта, котлован 1896180 Формула изобретения А-А г.Г Составитель А. ПрямковТехред А. Бойкас Корректор МТираж 7/В ПодписноеИПИ Государственного комитета СССРпо делам изобретений и открытийМосква, Ж - 35, Раушская наб., д. 4/5ППП Патент, г, Ужгород, ул. Проектная едактор М. Дылынаказ 11649/15В. Шароши 11303Филиал от его контура к середине на параллельно расположенные...

Номер патента: 896181

Опубликовано: 07.01.1982

Авторы: Гейман, Лубенец, Маслик, Писанко, Ткаченко, Филахтов, Якубман, Янкулин

МПК: E02D 5/20

Метки: грунте, стена

...между крайними ребрами панелей другого ряда напротив стыков консольных свесов. К среднем- ребру панелей одного из рядов прикреплена металлическая диафрагма 5, пропущенная через противолежащий стык панелей другого ряда и выполненная с поперечными пластинами 6, фиксирующими положение панелей другого ряда и служащими направляющими при их погружении и при погружении панелей первого ряда. Полость, образованная между панелями, омоноличивается заполнителем 7, например бетоном, Возведение стены начинают с разработки.траншеи 2, после чего в ней монтируют стеновые панели 1 в два ряда на фиксированном расстоянии друг от друга таким образом, чтобы средние ребра панелей одного ряда были размещены между крайними ребрами панелей другого ряда...

Номер патента: 896182

Опубликовано: 07.01.1982

Авторы: Подлозный, Ухин

МПК: E02D 7/06

Метки: погружения, строительных, элементов

...при развороте которой в сторону промежуточной площадки поднимаются электролебедками 23 с траверсами 24 лежащие8961 на промежуточной площадке для складирования сваи и другие элементы сооружения, и при обратном развороте стрелы 8 до продольной оси платформы 1 поднятые сваи и другие элементы сооружения перемещаются электролебедками 23 с траверсами 24 механизма подачи свай к площадке 3 платформы 1 для складирования их в предусмотренном порядке, и в случае необходимости в такой же последовательности производится загрузка дополнительных прицепных платформ необходимым количеством свай и других элементов. Созданный запас свай и других элементов на площадке 3 платформы 1 и при необходимости на дополнительных прицепных платформах перемещается...

Номер патента: 896183

Опубликовано: 07.01.1982

Авторы: Безверхий, Савицкий, Савостюк, Шатило

МПК: E02D 7/06

Метки: забивки, копер, свай

...на фиг, 2 - сечение А - А на фиг. 1.Копер для забивки свай навешен на базовую машину 1 и включает в себя направляющую 2 с установленным на ней захватом 3, свайный молот 4, Захват состоит из подвижной каретки 5, перемещаемой понаправлющей 2 при помощи троса 6, двух клещевин 7 и 8, шарнирно соединенных с подвижной кареткой и связанных между собой зубчатыми секторами 9. Пары клещевин 10 и 11 в свою очередь шарнирно связаны между собой, причем клещевины 11 посредством водил 12 шарнирно связаны с подвижной кареткой. Перемещение клешевин происходит под действием силовозбудителя 13. Клещевины 7 и 8 снабжены .роликами 14. Свайный молот 4 при помощи троса 15 соединен со сваей 16.Копер для забивки свай работает следующим образом,Каретка 5,...

Номер патента: 896184

Опубликовано: 07.01.1982

Автор: Бочаров

МПК: E02D 7/26

Метки: винтовых, погружения, свай

...ток обоих двигателей пониженный, и запуск не оказывает существенного влияния на другие приемники, что важно в условиях работы от источников ограниченной мощности на строительной площадке. Однако частота напряжения на двигателе 5 в момент запуска максимальная, так как это чатота ЭДС ротора двигателя 1. Известно, что при неподвижном роторе частота ЭДС асинхронного двигателя равна частоте сети. Следовательно, при запуске двигателя 5 вибратор 6 развивает максимальную мощность, что обеспечивает начальное погружение наконечника сваи в грунт и отход винтовой лопасти от нижнего ограничителя. Плавное нарастание частоты вращения фазного ротора двигателя 1 и втулки 3 обеспечивает плавное внедрение лопасти 9 в грунт. После запуска двигателей...

Номер патента: 896185

Опубликовано: 07.01.1982

Авторы: Алексеев, Иконников, Никифоров

МПК: E02D 9/04

Метки: железобетонных, свай, срезки

...7. Элемент 7 шарнирно соединен со штоком силового гидроцилиндра 12, имеет в своей срелней части Т-образный паз 13 и пазы 14 с боковых сторон. Режущая кромка В верхнего элемента 7 имеет центральный паз 15 лля свободного прохода центрального стержня арматуры и увеличения удельного контактного давления. Элементы подвижной челюсти могут быть зафиксированы относительно друг друга стопором 10.На боковинах 16 рамы 1 в направляю:цих 17 установлены тяги 18 и 19, соединенныс через рычаг 20 с гидроцилиндром 21 управления и две пары тяг 22. Тяга 18, кроме того, на своем конце шарнирно соединена при помощи тяги 23 и рычага 24 с неподвижной челюстью 4.При подготовке устройства к работе штоки гидроцилиндров 12 и 21 устанавливаются в крайне втянутое...

Номер патента: 896186

Опубликовано: 07.01.1982

Авторы: Ветров, Гоникман, Пьянин, Федотов

МПК: E02D 13/06

Метки: инерционный, отказомер

...тарируют в лаборатории, для чего определяют зависимость изменения тока, протекающего через тензорезисторы 10 от перемещения инерционной массы 4 при различных положениях клапана 12 и винта 15. Установку отказомера на свае осуществляют резьбовым соединением основания 5 с оправой6, приваренной к сменному наголовнику сваи7. При ударе молота и погружении сваи устройству сообщается отрицательное ускорение, пропорциональное глубине погружения. Это ускорение воспринимается инерционной массой 4, которая, продолжая движение после установки сваи, вызывает изменение внутреннего объема сильфона 1 и давления заполняющей его жидкости 3, что приводит к деформации (прогибу) основа ний 9 негерметичного корпуса 8 и изменению электрического тока,...

Номер патента: 896187

Опубликовано: 07.01.1982

Автор: Берман

МПК: E02D 27/12

Метки: возведения, многорядного, свайного, фундамента

...третью, четвертую и пятую очереди; на фиг. 6 - куст свай, в плане.896187 Формула изобретения Ю Я Ю Ю Ю Ю Ю ЮЮ ЮЮЯЮа ЮЯ ВЮ Ю Ю Ю Ю Ю Ю Ю Ю ЮЮ Ю ЮФиг. ГСпособ возведения многорядного свайного фундамента осуществляют следующим образом.Сваи погружают от внешних рядов к центру куста, начиная с угловых свай Затем погружают смежные с ними сваи 2, начиная с рядов, расположенных перпендикулярно плоскости действия .максимального расчетного момента.После этого последовательно погружают остальные сваи, причем указанную после- о довательность операций сохраняют во всех следующих по направлению к центру рядах.Сваи, погружаемые в первую, вторую и третью очередь, могут по длине превосходить остальные сваи. После погружения всех свай их головы...

Номер патента: 896188

Опубликовано: 07.01.1982

Авторы: Багдасаров, Джантимиров

МПК: E02D 27/12

Метки: возведения, грунтах, набухающих, просадочных, свайного, фундамента

...описываемым способом, разрез.Способ осуществляется следующим образом.В просадочном грунте 1 образуют скважину 2 бурением, взрывом и т, п. методами, причем, скважину 2 заглубляют в подстилающий дренирующий слой грунта 3 на глубину не менее диаметра скважины, Затем в скважину 2 погружают ствол сваис опиранием его нижнего конца в подстилающий дренирующий слой грунта 3, после чего зазор между стенкой скважины 2 и стволом сваи 4 заполняют дренирующим материалом 5 (например гравием, щебнем, крупнозернистым песком и т. п.). Затем на поверхности грунта устраивают дренирующий слой 6, основание которого имеет уклон в сторону скважины 2 и отделено от дренирующего слоя пленкой 7 из несмачивающихся водой материалов.При таком способе возведения...

Номер патента: 896189

Опубликовано: 07.01.1982

Автор: Волосяный

МПК: E02D 27/12

Метки: зданий, сооружений, фундамент

...и одинаковую величину горизонтальных смещений всех свай на уровне подошвы ростверка 4,При этом стволы свай 1, защемленныев отверстиях 5, не имеют возможности свободного поворота в уровне ростверка 4.Поэтому изгиб свай 1 сопровождается изгибом ростверка 4, а возникающие приэтом в сваях 1 ниже подошвы ростверка 4изгибающие моменты способствуют уменьшению горизонтальных смещений свай 1. Дополнительный эффект уменьшения горизонтальных смещений высокого ростверка обусловлен замешением стволов основных свай в отверстиях низкого ростверка,что позволяет включить последний в работу на изгиб и обеспечить за счет этогоуменьшение в пределах толщины низкогоростверка как горизонтальных смещений,так и углов поворота поперечных сеченийосновных...

Номер патента: 896190

Опубликовано: 07.01.1982

Авторы: Василенко, Снежко, Яременко

МПК: E02D 27/34

Метки: здания, сейсмостойкого, сооружения, фундамент

...резьоового штока 8, на нижнем конце которого выполнена опорная плоская головка 9, опер. тая на основной шаровой элемент 4. Верхний конец штока свободно размещен в отверстии 10, выполненном в опорном блоке 1. На штоке 8 установлена регулировочная гайка 11 и упругий элемент 12, расположенный между гайкой 1 и блоком 1.В момент сейсмического воздействия происходит смещение нижней опорной плиты 2 относительно опорного блока 1, и шаровой элемент 4 стабилизирующего устройства перемещается по поверхности выемки 3 вверх вместе с вертикальным штоком 8, сжимая упругий элемент 12. Под действием упругих сил шаровой элемент 4 возвращается в исходное устойчивое положение,Для ускорения затухания колебаний здания дополнител ьные шаровые элементы 6...

Номер патента: 896191

Опубликовано: 07.01.1982

Авторы: Богуцкий, Редькин, Тетиор, Феськов

МПК: E02D 27/42

Метки: колонну, фундамент

...под колонну состоит из о ной плиты 1, на которую установлена ническая оболочка 2, имеющая стака для колонны 4, а стыки между опорной п той и конической оболочкой, а также между колонной и стаканом, заполнены мелкозернистым бетоном 5 замоноличивания.Опорная плита 1 в поперечном сечении выполнена конической и имеет по периметру выступы 6, на которые оперта оболочка 2. Рабочая арматура в плите расположена в верхней зоне. Оболочка 2 сопряжена со стаканом 3 таким образом, что образующая ее наружной поверхности ори:ентирована по прямой, проходящей через89619 Формула изобретения Составитель Г. Гаврищук Редактор Т. Киселева Заказ 11650/ 6 Тираж 710 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий...

Номер патента: 896192

Опубликовано: 07.01.1982

Авторы: Подгорный, Семижонов

МПК: E02D 27/44

Метки: фундамент

...этом каждая связь может быть соединена с фундаментным блоком и упором шарнирно.На фиг. 1 изображен описываемый фундамент в плане; на фиг, 2 - разрез А - А на фиг, 1; на фиг. 3 - вариант фундамента со связями в виде плит.Фундамент под машины включает фундаментный блок 1, установленный на опорную плиту 2 посредством подушки 3 из сыпучего материала, Фундаментный блок 1 соединен по краям, перпендикулярным плоскости колебаний ХОУ., с расположенными в нижней его части, преимущественно в уровне подошвы, горизонтальными связями 4, второй конец каждой из которых соединен с упорами 5, жестко связанными с опорной плитой 2. Связи 4 могут выполняться в виде стержней или в виде плит. Каждая связь может быть соединена с фундаментным блоком 1 и упорами...

Номер патента: 896194

Опубликовано: 07.01.1982

Авторы: Белостоцкий, Ермаков

МПК: E02D 33/00

Метки: инвентарная, испытательная, свая

...заполнены рабочей жидкостью.Для проведения исследований испытательную сваю предварительно без приложения внешней осевой нагрузки вмораживают в грунт (или лед) и только после этого создают внешнюю осевую нагрузку на оголовок 3 сваи, при этом нагрузка на наконечник 4 сваи происходит постепенно за длительный промежуток времени (месяц 15 и более) за счет медленного внедрения сваи в грунт из-за его свойства ползучести. В уста нови вшемся движении сваи в грунте, внеп.няя нагрузка на сваю перераспределяется и устанавливается состояние взаимодействия сваи с грунтом, когда часть нагрузки воспринимается наконечником 4, а .асть - боковой поверхностью, причем на наконечник 4 действуют нормальные напряжения, а на боковую поверхность...

Номер патента: 897938

Опубликовано: 15.01.1982

Авторы: Аврутин, Бабушкин, Гинзбург, Коваль, Макогоненко

МПК: E02D 1/00

Метки: грунта, испытания, статического

...ось 17,На опорной плите 16 по окружностирасположены шаровые опоры 30, по которым разворачивается поворотнаяплатформа 19. Во вращатель 27 установлен шпиндель 31 шестигранногосечения. Удлинители 32 анкерныхсвай с пальцами 33 в транспортномположении находятся отдельно от анкерных свай.Устройство работает следующим образом.После перевозки устройства на место проведения испытания производится анкеровка устройства. Вначале,для восприятия реактивного момента,возникающего при завинчивании анкерных свай 14, производят навинцивание Фиксирующих анкерных свай 13.Реактивный момент при завинциванииФиксирующих свай 13 малого диаметравоспринимается массой установки,Две Фиксирующие сваи 13, эавинчиваемые через специальные диагональнорасположенные...

Номер патента: 897939

Опубликовано: 15.01.1982

Автор: Загоруйко

МПК: E02D 1/02

Метки: грунта, испытания, прибор, сжатия, трехсосного, условиях

...обойма (фиг.1 и 2),охватывающая упругую оболочку 6, выполненную в виде ряда пластин 9, изкоторых средняя по высоте соединенасо штоком 10 сдвигающего динамометрического устройства 11, а с другойстороны - со штоком 12 измерителя боковой деформации 13. Оба штока 10и 12 установлены соосно, проходят через отверстия в корпусе с уплотнителями 1 ч и имеют одинаковую толщину с целью предотвращения вытеснения или подсоса жидкости из гидравлической камеры,Пластины 9, также как и корпус 2,имеют в плане прямоугольную форму.Кроме основного центрального отверстия для образца они имеют по угламсоосные отверстия для прохода сколь"зящих стержней, каждый из которыхвыполнен в виде двух стержней 15,шарнирно соединенных между собой науровне средней...

Номер патента: 897940

Опубликовано: 15.01.1982

Автор: Загоруйко

МПК: E02D 1/02

Метки: грунтов, испытания, прибор

...узел содержит сплошную емкость (рабочий цилиндр)1 для исследуемого образца, нагрузочное устройство, включающее стани" ну 2, выполненную заодно с винтовым прессом 3, служащим для создания вертикальной нагрузки на штамп 1 через динамометр 5, и два индикатора 6 для измерения деформации.Зондировочный узел содержит основание 7, к которому прикреплены направляющие стойки 8, скрепленные в верхней части фланцем ходовой гайки 9, каретку 10, передвигающуюся по направляющим стойкам 8, вместе с прикрепленной к ее нижней планке зондирующим стержнем 11, с помощью нажимного винта 12, нижний конец которого свободно проходит через отверстие каретки 10 и при движении вниз передает усилие на зондирующий стержень 11 через динамометр 13; а при движении...

Номер патента: 897941

Опубликовано: 15.01.1982

Автор: Васильев

МПК: E02D 1/04

Метки: грунтонос, обуривающий

...нашнековой спирали 3, под действиемтрения о наружные стенки корпуса 2и стенки скважины постепенно перемещаются по шнековой спирали 3 вниз- 10 и частично, эахватываясь скребками11, через окна 9 и 8 поступает в зазор между внутренними стенкамикоронкй 1 и монолитом. Грунт, попавший в этот зазор, уплотняется поддействием давления новых порцийгрунта, поступающих через окна 9,и 8. Таким образом, часть монолита,расположенная в коронке, плотноперекрывает входное отверстие грунтого,носа,Левое вращение грунтоноса прекращается, и он извлекается из скважины.При подъеме грунтоноса монолит надежно удерживается в стакане 5,Обуривающий грунтонос работает в следующей последовательности.Грунтонос с помощью бурильных труб, соединенных с...

Номер патента: 897942

Опубликовано: 15.01.1982

Авторы: Баранос, Дмитриев, Логинов, Шифрин, Эткин

МПК: E02D 3/10

Метки: грунтах, несвязных, противофильтрационного, создания, экрана

...а также применить болеепроизводительные станки вращательного бурения и тем самым повыситьпроизводительность и снизить примерно в 1,5 раза стоимость работ. где Р - линейная плотность заряда,кг/и,и - толщина экрана, дм;П - показатель простреливаемосРти грунта, дм/кг,На фиг. 1 - разрез по оси скважины в момент опускания удлиненногозаряда взрывчатого вещества, нафиг. 2 - тело противафильтрационнойстены, поперечный разрез,Предложенный способ осуществляется следующим образом,По оси сооружаемого экрана 1 доводоупора 2 с применением глинистого раствора 3 бурят ряд вертикальныхскважин 4 на расстоянии 1-1,5 м другот друга, диаметром 1 ОО"200 мм спомощью бурового станка вращательного бурения.В процессе бурения вокруг каждойскважины 4...

Номер патента: 897943

Опубликовано: 15.01.1982

Автор: Бабаскин

МПК: E02D 3/12

Метки: грунта, укрепления

...по его сторонам направляющие в виде прорези 8, крепежные приспособления в виде винтовой пары 9 для закрепления в требуемом положении инъекторов 2 в направляющих прорезях 8 продольного элемента 4 с помощью переставной пластины 10, каждая из которых закреплена на соответствующем инъекторе 2, и фиксаторы 11 для соединения продольных элементовчерез их поперечный вал 6 с поперечными связями 3 через продольный вырез 5.Установка работает следующим образом.Перед началом работ определяются фильтрационные свойства грунта, на основании которых устанавливается радиус пропитки В. Зная этот параметр, приступают к расстановке инъекторов 2 в проеме 7 продольного элемента 4 и закреплению его с помощью винтовых пар 9. Далее устанавливают второй инъектор...

Номер патента: 897944

Опубликовано: 15.01.1982

Авторы: Бутенко, Васильев, Глебов, Левченко, Петраков, Сальников, Сахно

МПК: E02D 3/12

Метки: веществ, грунт, закрепляющих, нагнетания

...трубе 2, обратных клапанов 4 и 5, установлен" ных на подводящих патрубках 6 и 7 регуляторов 8 и 9 подачи веществ, трехпозиционного переключателя 10, канал 1:1 которого соединен с наружной трубой 2, а канал 12 - с подводящим патрубком 6. Между подводящим патрубком 6 и эластичной камерой 3 установлен дополнительный обратный клапан 13, выход 14 которого сообщен с третьим каналом 15 переклю" чателя 10 и с полостью 16 эластичной камеры 3, вход 17 клапана 13 сообщен с подводящим патрубком 6.К трехпозиционному переключателю 1 О со стороны канала 12 подсоеди"40 нен манометр 18, На выходе соосно расположенных труб 1 и 2 установлен смеситель лабиринтного типа 19 для перемешивания нагнетаемых компонентов.45Устройство работает следующим об"...

Номер патента: 897947

Опубликовано: 15.01.1982

Авторы: Безверхий, Подоксик, Савицкий, Шатило

МПК: E02D 7/06

Метки: копер, погружения, свай

...свай под наголовник.Копер для погружения свай содер"жит базовую машину 1, копровую стойку 2, по которой перемещается устройство для погружения в виде молотас наголовником 3, площадку 4 дляскладирования свай 5. К раме базо"вой машины 1 на подшипниках б прикреплена поворотная вокруг своейпродольной оси балка 7, по которойперемещается каретка 8 с закрепленной на ней стойкой 9 с пружиной 10.На стойке 9 свободно установленсвайный захват 11, выполненный в ви"де двух пар, попарно соединенныхпосредством шарнира клещевин 12и 13, соединенных между собой внутрипар пружинами 14 и 15. Привод поворота балки 7 осуществляется черезтягу 16 посредством силового цилиндра 17, шарнирно закрепленного на базовой машине 1, а привод каретки 8посредством...

Номер патента: 897948

Опубликовано: 15.01.1982

Авторы: Богинский, Гилета, Русин, Смоляницкий

МПК: E02D 7/10

Метки: грунта, извлечения, механизм, пневмоударный, стержней

...обеспечивает непрерывное прижатие кулачков 9 к зажимному приспособлению 8 и стержню 11. Рычаги 7 вто. рым своим плечом установлены в подвижной наковальне 5.Устройство работает следующйм образом.На выступающую из земли часть извлекаемого стержня 11 устанавливается устройство таким образом, чтобы стержень попал в осевую полость меха" низма. При этом кулачки 9 сдвигаются вверх, пропускают между собой верхнюю часть стержняя 11, и все устройство опускается по стержню вниз до упора зажимнам приспособлением в поверхность грунта. При повороте рукоятки 12 пускового крана, сжатый воздух из магистрали 13 поступает во внутреннюю полость пневмоударного механизма. При этом ударник 2 совершает возвратно-поступательное движение внутри корпуса 1 и...

Номер патента: 897949

Опубликовано: 15.01.1982

Авторы: Азбель, Верстов, Карасик, Трофимов, Цейтлин

МПК: E02D 7/18

Метки: обсадных, погружения, труб

...колонной 16. Стакан 9жестко связан с погружаемой трубой 17,например, с помощью резьбы. Пружины5 предварительно затягивают с помощью упоров 8 до значения усилия сжа-:тия, превосходящего величину вынуждающей силы вибровозбудителя 1. Между верхним торцом кольцевой проточки3 раструба 2 и нижним торцом бурта10 стакана 9 установлен гарантированный зазор, который назначается в заФ 1 Рвисимости от основных параметров вибровозбудителя при его работе в двухударном режиме.Устройство работает следующим образом,Включается вибровозбудитель, и погружение трубы 17 осуществляется навибрационном режиме. При снижениискорости погружения включается тяговая лебедка, и канаты 11 натягиваются. По мере дальнейшего роста сил сопротивления погружению трубы,...

Номер патента: 897950

Опубликовано: 15.01.1982

Автор: Шаволов

МПК: E02D 7/18

Метки: вибропогружатель

...11, состоящим из двух половин, каждая из которых посредством упругих элементов (пружин ) 12 соединена с рамой 10. Каждая половина наголовника 11 скреплена со шпунтом 13, причем оба шпунта введены в боковой соединительный замок. Для использова О ния шпунта разной ширины и раздвигания направляющих, рама 10 оборудована винтовой растяжкой 14.Вибропогружатель работает следующим образом, 55Два шпунта 13 вставляются в боковой замок и закрепляются в наголовниках 11, которые предварительно раздвигаются за счет растяжки 14 на необходимую величину.Устройство подвешивают на кране,лосле чего процесс погружения шпунта13 происходит следующим образом. От двигателя 1 вращение получает солнечная шестерня 2, а от нее сателлиты 4, .которые за счет своей...

Номер патента: 897951

Опубликовано: 15.01.1982

Автор: Шаволов

МПК: E02D 7/18

Метки: грунт, погружения, свай

...в направляющих 11. В :направляющих 11 размещена каретка 12, на которой установлен подпружиненный буфер 13, связанный штоком 14 с закрепленным на нем диском 15, с вибратором 1, а также фасонные рычаги 16,стянутые пружинами 17 и шарнирно соединенные с пластинчатыми фрикционными стопорами 18, Верхние ролики 10 стянуты пружинами 19 с нижними роликами 20.Устройство работает следующим образом. 10 го От двигателя 4 вращение получаетсолнечная шестерня 5, а с нею и сателлиты 6, которые за счет своей неуравновешенности создают на водиле 8 зна" зокопеременный вращающий момент - крутильные колебания, передающиеся через коническую передачу 9 ведущим роликам 10, Поскольку эти ролики совместно с нижними роликами 20, посредством пружин 19, постоянно...

Номер патента: 897953

Опубликовано: 15.01.1982

Авторы: Мухамедьяров, Рассохин, Щелконогов

МПК: E02D 9/04

Метки: голов, свай, скручивания

...между собой с помощью соосных плоских полуколец 5 и 6. Щеки 7, держатели 8 и гидрозажимы 9 служат для полного охвата и крепления устройства на свае. Установление необходимого зазора между верхним и нижним захватами осуществляется с помощью подвижного в вертикальном направлении соединения, выполненного в виде "ласточкина хвоста", одна часть которого 10 неподвижно закреплена на кронштейне ч нижнего захвата 2, а другая часть 11 - шарнирно соединена с корпусом гидроцилиндра 12, шток которого шарнирно соединен с кронштейном 3 верхнего захвата 1. В вертикальном направлении захваты фиксируются относительно друг друга посредством горизонтальных направляющих 13, расположенных на соосном полукольце 5 верхнего захвата 1, и подпружиненных упоров...

Номер патента: 897954

Опубликовано: 15.01.1982

Авторы: Гаджиев, Гальперин, Искендер-Заде, Коноплева, Мухтаров

МПК: E02D 9/04

Метки: свай, срезки, трубчатых

...местом среза на величину оставшегося хода поршней гидроцилиндров 3, а шаровые опоры 6 позволяют устройству воспринимать допустимые наклоны отрезанной цасти сваи 17, которая далее извлекается при помощи плавучего крана (не показан) из верхних клиновых захватов 7. После этого подается рабочая среда в полость 5 гидроцилиндров 3, штоки которых, перемещаясь в обратном направлении, сближают между собой полухомуты 1 и 2 рамы и ослабляют фиксацию нижнего клинового захвата 9.В таком виде устройство за транспортировочные рамы 15 может быть извлечено на поверхность моря и подготовлено к срезанию следующей сваи. 20 формула изобретения 1. Устройство для срезки трубчатыхсвай, содержащее корпус с верхним инижним захватами для крепления насвае, режущий...

Номер патента: 897955

Опубликовано: 15.01.1982

Авторы: Богинский, Козлов, Рейфисов, Смоляницкий, Сухушин, Чепурной

МПК: E02D 13/10

Метки: механизмом, погружаемого, соединения, ударным, элемента

...состоит из корпуса 1 с клиновым пазом 2 и сквозным отверстием 3, клина 4 с выступами 5 в верхней части, расположенного в клиновом пазу 2 корпуса 1. При помощи 5 конического гнезда 6 зажим крепится к пневмоударному узлу 7.Устройство работает следующим образом.Клин 4 устанавливается на верхний торец погружаемого элемента 8 так, чтобы его выступы 5 опирались на стенку и полки этого элемента. Затем сверху устанавливается корпус 1, неподвижно соединенный с пневмоудар-. ным узлом 7,так, чтобы клин 4 вошел в клиновой паз 2 корпуса. При этом по. гружаемый элемент предварительно зажи. мается между клином и стенкой корпуса, При включении пневмоударного узла происходит полное заклинивание погружаемого элемента и начинается процесс погружения....
