E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 675127

Опубликовано: 25.07.1979

Авторы: Воронин, Глазунов, Тригони, Хотин

МПК: C04B 26/00, E01C 7/36, E02D 3/12 ...

Метки: грунта, закрепления, состав

...полиизобутилена в отработанном авиамасле, затем корсом, после чего изготавливают цилиндрические образцы 10 высотой и диаметром 5 см методом стандартного уплотнения.Физико-механические свойства закрепленного грунта приведены в таблице. рактерзру 80 67,2 от,8 О Технология обработки грунта предлагаеМым составом состоит из разлива в подготовпенный (разрыхленный и измельченный на зо глубину до 1 О см) грунт раствора полиизобутилена в отработанном авиамасле за два приема при общем расходе 1,0 - 3,0% от веса разрыхленного грунта с переменивашк м после кажлого разлива. После этого произ 35 волят разлив корса в таких же количествах, также за Лва приема и перемешивают грунт с составом до равномерного распределения последнего. Обработанный...

Номер патента: 675129

Опубликовано: 25.07.1979

Авторы: Билязе, Горбань, Козин, Линник, Магдальчук, Почкайлов, Хайлов, Царевский

МПК: E02D 5/20

Метки: возведения, грунте, железобетонной, сборной, стены

...свободного пространства, длина которого составляет не менее половины ширины панели, при этом забутовку пазух производят последовательно вокруг каждой освобожденной от кондуктора панели.На чертеже изображена стена в грунте, вид в плане.В предварительно подготовленный участок траншеи 1 опускают сопряженный с землеройным органом 2 кондуктор 3, который устанавливают в нужном положении, После этого в кондуктор сверху заводят стеновую панель 4 так,чтобы часть панели в пределах 1/3 ее длины выступала из кондуктора 3. Выступающую часть панели забутовывают со всех сторон. Затем включают в работу землеройный орган 2, ко675129 Фор пула изобретения Редактор А.МорозоваЗаказ 4247/24 ЦН И И ПИ Государственного комитета СССР по делам изобретений и...

Номер патента: 675130

Опубликовано: 25.07.1979

Авторы: Тетиор, Фоменко

МПК: E02D 5/46

Метки: возведения, грунте, многовилочной, набивной, сваи

...сложность рази затрудненное беральный ствол. звестного способа являетаботки боковых выработок тонирование их через центО.79, Бюллетень ЛЪ 27 арматуры при бурении скважин после их бетонирования.Целью изобретения явл я обеспечение сохранности арматуры прн изготовлении железобетонной сваи.Это достигается тем, что в известном способе возведения многовилочной набивцой свай в грунте, включаюцем бурение вертикальной скважины и ее бетонирование, бурение наклонных скважин, пересекающихой, и их бетонирование, буых скважин осуществляют ванием вертикальной сквася с вертикальн рение наклонн перед бетониро жины.На чертеже свая, изготовлеВозведение сваи в грунте разом.675130 Фар,иула изобретения Составитель М, ПерлоТехред О. ЛуговаяТираж 776 едактор...

Номер патента: 675131

Опубликовано: 25.07.1979

Авторы: Пинчук, Соколов

МПК: E02D 5/54

Метки: верхней, возведения, сваи, скосами, составной, части, элементов

...помощью стяжного устройства.На фиг. 1 изображено погружение составной сваи в скважину; на фиг. 2 - раздвижка элементов составной сваи; на фиг. 3 положение составной сваи в скважине после раздвижки; на фиг. 4 - стяжное устройство, общий вид.Способ возведения составной сваи изэлементов 1 со скосами 2 в верхней части вкгпочает образование скважины 3, погружение в нее элементов 1 составной сваи 1 и раздвижку элементов 1 в скважине 3путем стягивания верхних торцов 4 элементов 1 с помогцыо стяжного тстройствд, Выполненного в виде балки 5, соединенного с ней полухомута 6, Охватываюьцего верхние торшл 4 элементов 1, и распорного приспособления 7, одним концом упирающегося в балку 5, а другим - в верхний торец 4 элемента 1, Обращенного к балке...

Номер патента: 675132

Опубликовано: 25.07.1979

Автор: Пикуль

МПК: E02D 7/12

Метки: камерой, льда, разрушения, сгорания, ударное

...кольцами, шабот, тапливную систему и приспособление для запуска 1.Недостатком известного устройства является низкий КПД удара из-за того, что удар наносится по массивному шаботу и по погружаемому элементу свае или рабочему органу.Известно также ударное оборудование для разработки мерзлых грунтов, содержащее рабочий цилиндр, размещенный в рабочем органе в виде клина, поршень с компрессионными кольцами, топливную систему и приспособление для запуска 2. содержит раторце которого щая кромка 2. чего цилиндра ки 4 с подпруивного насоса,и состоящего клапаном 8 и(на чертежах осу через какреплен на шаом на поворот- ванной на суд/О авитель Г. ЛО. Луговая776 Сост Техред Тираж И Государс делам изоб Москва, Ж -Пат" нт, ина Корректор Е...

Номер патента: 675133

Опубликовано: 25.07.1979

Авторы: Богомазов, Иванов, Козлова, Образцов, Плугин

МПК: E02D 19/14

Метки: отвода, тепла

...полостей 20удален воздух, что практически исключаеттеплообмен в этом районе. В качестве температурного компенсатора периферийных труб по верхней крышке 13 трубы 1 установлены сильфоны 14.Нижняя часть устройства в виде центральной трубы 1 переходит в корпус 15 с пустотелыми ребрами 16, внутри которого размещен разделитель, образуемый двумя трубами 4 и 5.Корпус 15 заканчивается днищем 17 с поворотным устройством8, исключающим застойную зону. Вверху пустотелые ребра 16 переходят в периферийные трубы 8.Недобходимо отметить, что площадь сечения периферийных труб равна площади пустотелых ребер и кольцевого зазора между разделителем и корпу сом. Внутренняя полость устройства заполнена теплоносителем, например керосином.Заполненное...

Номер патента: 675134

Опубликовано: 25.07.1979

Авторы: Киккулов, Куликов, Фахтахов, Шишкин

МПК: E02D 27/12

Метки: блока, грунт, погружения, стаканного, фундаментного

...при забивке.Это достигаегся тем, что в способе погружения стаканного фундаментного блока в грунт, включающем размещение в блоке сердечника и последующую забивку, в качестве сердечника используют заключенный в эластичную оболочку сыпучий материал, причем оболочку, заполненную сыпучим материалом, располагают в полости блока с 1 В нависанием на верхние торцы его стенок.На фиг. 1 схематически изображен фундаментный блок стаканного типа; на фиг. 2 - то же с сердечником в виде сыпучего материала в эластичной емкости; на фиг. 3 - забивка фундаментного блока с сердечником с помощью штампа.Погружение стаканного фундаментногоблока в грунт предложенным способом производят следующим образом.Устанавливают фундаментный блок 1 2 О на...

Номер патента: 675135

Опубликовано: 25.07.1979

Авторы: Каплин, Томилин

МПК: E02D 27/32

Метки: виброизолированный, оборудование, фундамент

...фундамент под оборудование включает фундаментный блок 1, 20 эластичную камеру 2 и опорные элементы 3,размещенные по контуру фундаментного блока 1 и выполненные в виде соединенных посредством кольцевой трубы 4 между со675135;:,Составитель Е. Палагин г Техред О. Луговая Корректор Г, Назарова Тираж 776 Подписное ЦН ИИ П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Редактор А. Морозова Заказ 424724 бой в верхней части колонн 5 и присоединенных к ним посредством роликов 6 вертикальных штанг 7, прикрепленных с помощью полужестких муфт 8 к оборудованию 9 и снабженных по концам блоками 10 с перекинутыми черех них...

Номер патента: 675136

Опубликовано: 25.07.1979

Авторы: Ковальчук, Левин, Печенов

МПК: E02D 27/34

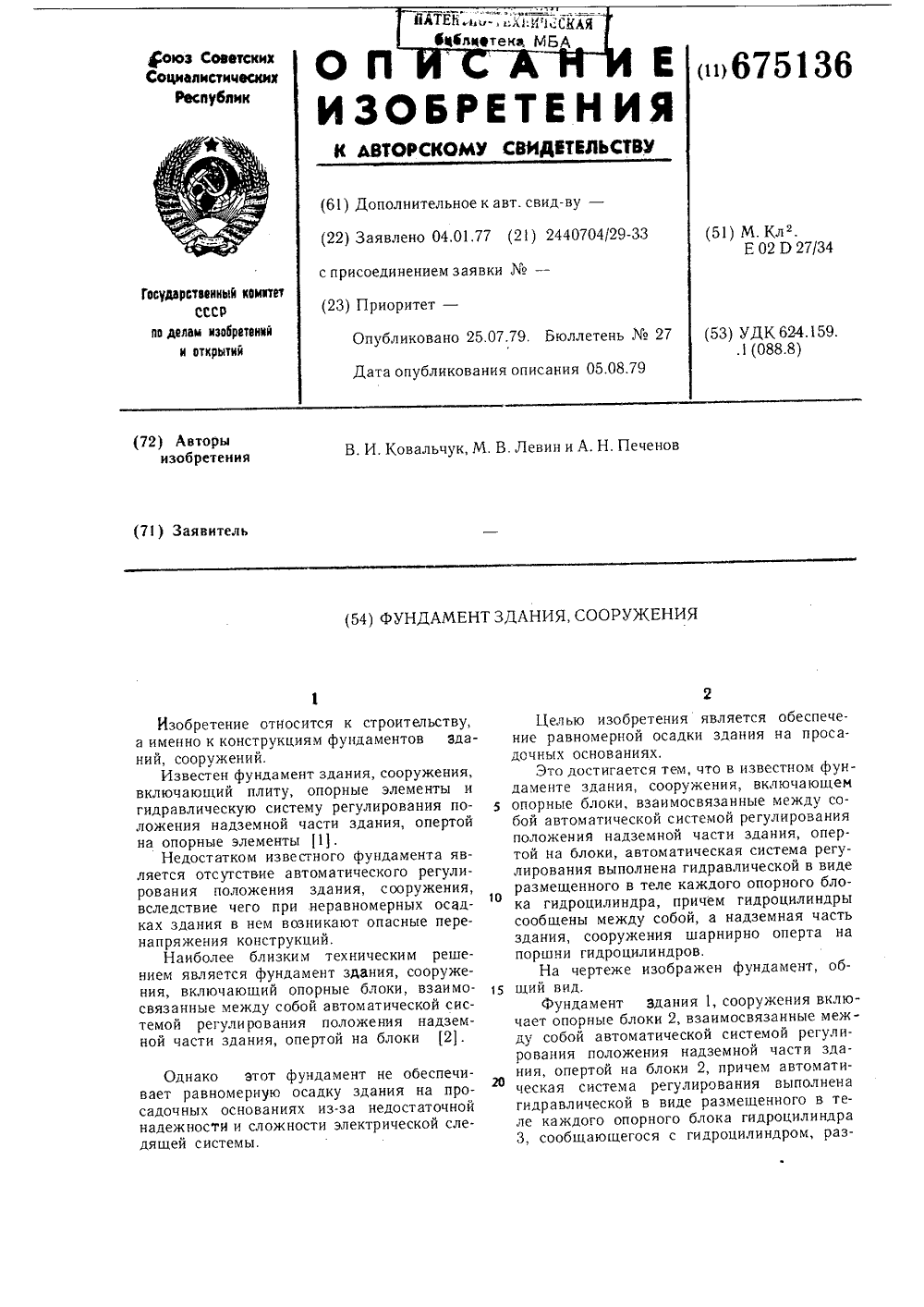

Метки: здания, сооружения, фундамент

...система регулирования выполнена гидравлической в виде размещенного в теле каждого опорного блока гидроцилиндра, причем гидроцилиндры сообщены между собой, а надземная часть здания, сооружения шарнирно оперта на поршни гидроцилиндров,На чертеже изображен фундамент, об 15 шии вид.Фундамент Здания 1, соорчает опорные блоки 2, взаимосв ду собой автоматической систе рования положения надземной ния, опертой на блоки 2, приче ческая система регулирования гидравлической в виде размещ ле каждого опорного блока ги 3, сообщающегося с гидроцилимещенным в теле другого опорного блока, причем надземная часть здания, ссюружения с помощью шарниров 4 оперта на поршни 5 гидроцилиндров 3. Внутренние полости гидроцилиндров 3 заполнены рабочей жидкостью...

Номер патента: 675137

Опубликовано: 25.07.1979

Авторы: Акопян, Мелик-Елчян

МПК: E02D 27/34

Метки: здания, основание, сейсмостойкого, сооружения, фундамент

...упругой подушки 4, размещенной по бокам фундамента 1, прйчемгоризонтвльйаяуйруГая подушка 3 выполнена составной из верхнегопесчаногослоя 5 и нижнего - Слоя 6 из дробленого скального грунта и снабжена горизонтальными бетонными плитами 7, размещенными в песчаном слое 5. с зазором 8 относительно друг друга, а наклонная упругая подушка 4 также выполнена составной иэ внутреннего глинисто-песчаного слоя 9 и наружного слоя 10 иэ дробпеного скального грунта. При слабых грунтах, основания внутренний слой 11 и наружный слой 12 наклонной упругой подушки 4 могут быть выполнены иэ аробленого скального грунта, укрепленного жидким стеклом, и размещены с зазором. 13 относительно друг друга, эацопненйым гпийисто-песчаным грунтом, Прй" втом...

Номер патента: 675138

Опубликовано: 25.07.1979

Авторы: Тетиор, Фоменко

МПК: E02D 27/34

Метки: здание, сейсмостойкое

...к краямповерхности, а центр кривизны любой ееточки расположен выше центра тяжестиздания.На чертеже изображено сейсмостойое здание, общий вид.Сейсмостойкое здание включает фундамент 1 и иадфундаментную конструкцию 20 здания 2, между которыми размешенсейсмоиэалируюший элемент 3, обращенная х фундаменту 1 поверхность 4 которого выполнена сферической с вертила ед 424 8/25 Тираж 776 ЦНИИПИ Государственного комитетапо делам изобретенйй В открыти 113035, Москва, Ж" 35; Раушская на ПодписиР-. .дФа.а; Ф: я:.Мо:аФиоарвЪав 6751383кальной осью симметрии 5, причем сфе- Ф о р м у л а и з о б р е т е н и ярическая поверхность 4 выполнена с переменным радиусом, увеличивающимся Сейсмостойкое здание, включающеео оси симметрии 5 к"...

Номер патента: 675139

Опубликовано: 25.07.1979

Авторы: Редькин, Тетиор

МПК: E02D 27/42

Метки: колонну, фундамент

...отверстием 5, соосным стакану в опорной плите.На опорную плиту 1 соосно ее ста кану 2 устанавливают коническую оболочку 4, имеющую отверстие 5 в централь 1 ной части причем плоскость примыкания6751393 4оболочки 4 к опорной плите расположена Ма сжатие, с возможностью уменыцения ,наклонно. В полость стакана 2 уста-радиуса поверхности двойной кривизны, новлена колонна 6 и звмонопиченв.в сты в результате чего достигается значике бетоном 7. Стыки между оболочкой тельное снижение мвтеривлоемкости фуии опорной плитой также замонопичивают двментв: бетона до 80% и стали до 30% ся бетоном 8, Все отдельные впементы в срввнении со ступенчатым фундаментом; фундамента имеют петли 9 для подъема кроме того, достигается увеличение и установки...

Номер патента: 675140

Опубликовано: 25.07.1979

Автор: Голубев

МПК: E02D 27/44

Метки: динамическими, нагрузками, фундамент

...нагрузками включает короб 1, на котором устанавлена станина 2 машины, изасыпку 3 иэ дисперсного материала,размещенную в коробе 1, причем дисцерсный материал засыпки 3 имеет размеры частиц от 0,5 до 10 мм, а междуповерхностью засыпки и нижней поверхностью станины образован зазор 4.В качестве дисперсного материаламогут быть использованы тяжелая пес:. чаногравийная смесь, щебень тяжелыхсСоставитель Е. Палагиневватор М,Рогова Тетраа М; Петяо еаторМ. Вагу Заказ 4248/28Тираж 776: . Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113033, Мооев, %-33, Рауеяояая мб;, я. 4/5 Пр ная., Фйлиал ППП Патентов г.,Ужгород, ул. 67814 горных породу шарики или ролики подшипников и тепПринцип работы фундамента заключает-....

Номер патента: 675141

Опубликовано: 25.07.1979

Авторы: Колманов, Миронов, Сызранов

МПК: E02D 31/12

Метки: основание, сооружений

...2, дренажную траншеюными в ней дренажными тру673обратным фильтром 5, Ья отвода фильтрующихся вод основание имеет коллектор в виде вертикальных водоотводных труб 6, пропущенных сквозь лессовую просадочную толщу 7 н заглубпенных в дре- нируюшие непросадочные отложения 8.Основание выполняют следующим образом.В пределах контура сооружсанйя" роют котлован глубиной, превышающей глубину заложения фундамента на величину толщины дренажного слоя 2. На дне котлована выкапывают дренажную тран шею 3. По Оси траншеи выбуривают вертикальные скважины на всю мощность просадочной толщи 7, которйе затем обсаживают водоотводными трубами 6 с заглубленйем последних в дреййрнойанйые полетелаюане отложения 8. Оно нотлонвие нлвиндтетсн с унлоном,...

Номер патента: 676681

Опубликовано: 30.07.1979

Авторы: Гамиловский, Десяк, Миллер, Тютюнов

МПК: E02D 3/12

Метки: водонасыщенных, грунтов, слабых, укрепления

...водосборной аоверхности площадных дрен и обеспечению эффективной передачи давления от выщвзалегающих слоев на укрепляемый,водо- насыщенный грунт, последний свободно отдает воду в прослойки б. Скважины 7, оставшиеся в местах погружения трубы 1, служат для отвода воды из прослоек б.Для обеспечения равномерного укрепления грунта целесообразно в соседних скважинах 7 задавливать песчаный раствор на разном уровне, при этом суммарная толщина смежных прослоек б должны быть по возможности одинаковой.Для приготовления песчаного раствора берут песок и химический реагент - пластифицирующую жидкость, обеспечивающую,нормальную работу растворонасосов три нагнетании песка в грунт, растворяющуюся в воде и не ухудшающую фильтрациопныс свойства...

Номер патента: 676682

Опубликовано: 30.07.1979

Авторы: Федоров, Шевалдин

МПК: E02D 3/12

Метки: грунта, откосов, упрочнения

...откосов. ЗО На фиг. 1 показан участок откоса карьера, план; на фиг, 2 - разрез А - А на фнг. 1 с линией СДЕ возможного обрушения откоса.В процессе разработки карьера образовавшийся откос пэкрывают слоем из иабрызг-бетона, а на его бровке бурят основные скважины 2, ось которых направлена параллельно плоскости откоса, и контрольные скважины 8, размещаемые на расстоянии до Ь лт от первого ряда скважин 2. Скважины 3 оборудуют трубами-кондукторами и оголовками с измерительной и запорной арматурой, Затем в скважины 2 вводят иньекторы и с помощью их нагнетаСоюз Советскихц)676682,;аас,с. ,Оа о.р О ао р г.7 ют закрепляющий раствор, причем при нагнетании раствора в одну скважину 2 одновременно производят откачку воды и воздуха из двух...

Номер патента: 676685

Опубликовано: 30.07.1979

Автор: Виноградов

МПК: E02D 5/80

Метки: анкер, виноградова, винтовой

...товой анкер, общений,вид; на фиг, 2 - то же,ародольный разрез.Винтовой анкер включает корпус 1 сфиксатором 2 в хвостовой части 3 для закрепления анкера в устройстве для его по гружения. Для прщрепления к анкеру гибкой тяги (на чертеже не показана) в фиксаторе 2 может быть выполнена прорезь 4 и отверстие б под палец. В головной части анкера расположена коническая головка б ЗО с винтовой лопастью 7, причем для облегчения ввинчивания анкера в грунт перед,няя кромка 8 лопасти 7 заострена. В корпусе анкера неподвижно закреплена ось 9, на которую надета пара раскрывающихся упоров 10 и 11. Свободные концы упоров 10 и П снабжены заостренными и отклоненными назад открылками 12, расположенными по,винтовой линии.Благодаря этому открытки 12 не...

Номер патента: 676686

Опубликовано: 30.07.1979

Авторы: Кожухарь, Литвиненко, Мясоедов, Пшеничный, Раевский

МПК: E02D 7/26

Метки: возведения, свайного, фундамента

...изобретения - повышение несущей способности свайного фундамента,Поставленная цель достигается тем,1 то при известном способе возведениясвайного фундамента, включающем образование скважины в грунте, заливку водыв скважину, выдерживание в течение 1 - 2суток и погружение сваи, перед заливкой з 0 воды в скважину засыпают песок, а после выдерживания забивают в песок желе. зобетонную шайбу, после чего повтори засыпают песок и погружают сваю до упора ее в шайбу,На фиг. 1 показана выштампованная скважина, заполненная песком; на фиг, 2 - шайба - положение после ее забивания в скважину; на фиг. 3 - скважина, вторично заполненная песком; на фиг. 4 - свайный фундамент, выполненный по описываемому способу,Первоначально выштамповыванпем образуют...

Номер патента: 676687

Опубликовано: 30.07.1979

Авторы: Межогских, Тишин

МПК: E02D 7/28

Метки: погружения, полой, сваи, сплошной, способа

...давления жидкости 3, нагнетаемой по трубке 5, мо. жет перемещаться вслед за уровнем жидкости в полости стержня 2. Трубка 5 проходит через оголовок 1, подвижную диафрагму 4 и служит для нагнетания жидкости 3 в зямкнуту 10 полость (из пОлОсти) стержня 2 через гибкий шланг б посредством насоса из емкости (в емкость), находящейся, например на сваебойном механизме. Отверстие 7 в оголовке 1 предназначено для сообще;ия полости стержня 2 с атмосферой, На оголовке 1 и нижнем конце стержня 2 имеются амортизирующие прокладки 8 и 9, Сердечник находится во внутренней полости сваи 10 и опирается амортизирующими прокладками 8 и 9 на стенки сваи 10 и наконечник 11.Зффективпое погружение сваи 10 в грунтах разлигнюй плотности обеспечивается за счет...

Номер патента: 676688

Опубликовано: 30.07.1979

Авторы: Моргун, Редькин, Тетиор

МПК: E02D 27/10

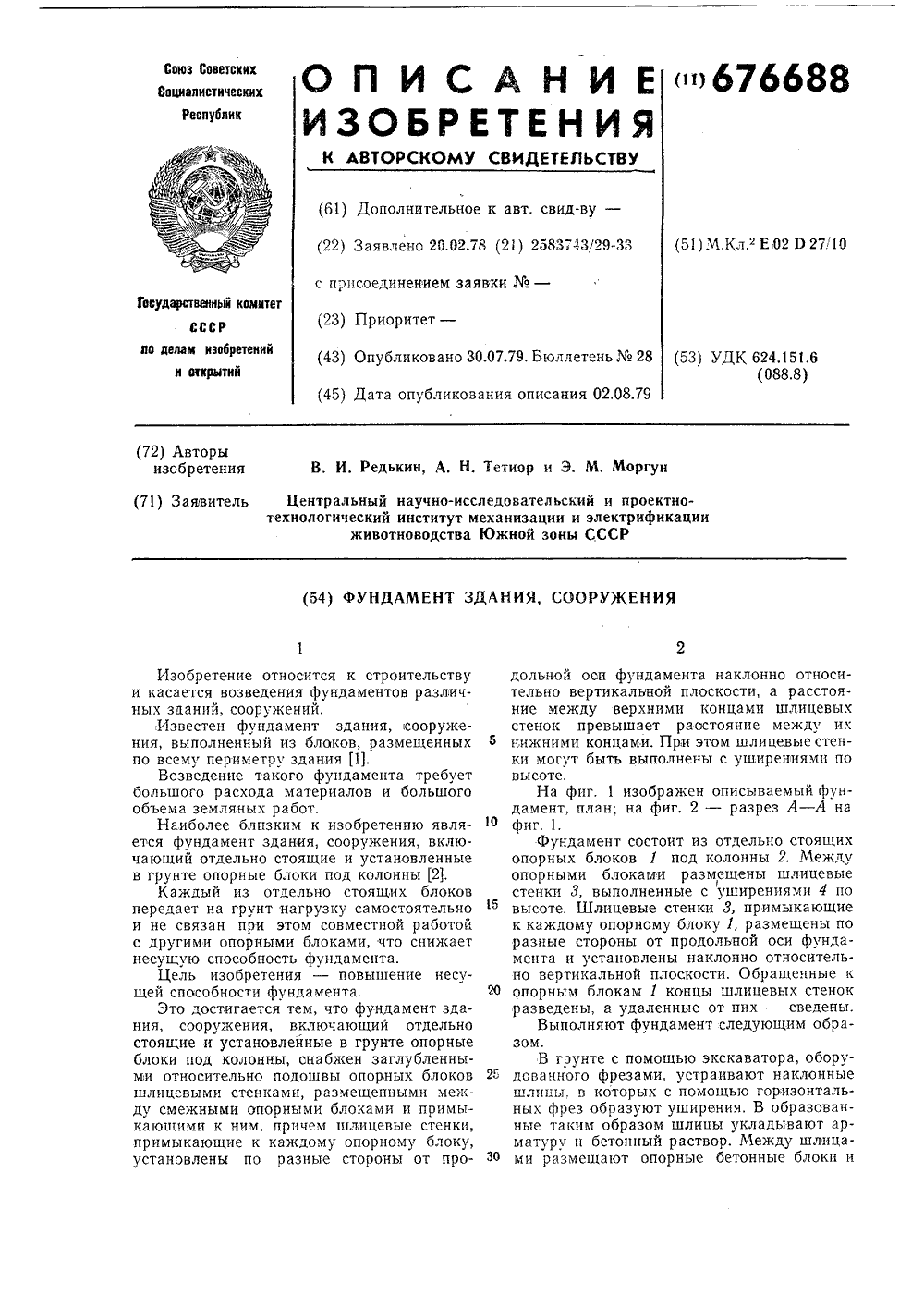

Метки: здания, сооружения, фундамент

...могут быть выполнены с уширеннямп по высоте.На фиг, 1 изображен описываемый фундамент, план; на фиг. 2 - разрез А - А на 10 фиг,1,Фундамент состоит из отдельно стоящихопорных блоков 1 под колонны 2. Между опорными блоками размещены шлицевыестенки 3, выполненные с уширениямп 4 по высоте. Шлицевые стенки 8, примыкающие к каждому опорному блоку 1, размещены по разные стороны от продольной оси фундамента и установлены наклонно относительно вертикальной плоскости. Обращенные к 20 опорным блокам 1 концы шлицевых стенокразведены, а удаленные от них - сведены.Выполняют фундамент следующим образом.В грунте с помощью экскаватора, обору С дованного фрезами, устраивают наклонныешлпцы. в которых с помощью горизонтальных фрез образуют уширения. В...

Номер патента: 676689

Опубликовано: 30.07.1979

Автор: Хрущев

МПК: E02D 27/12

Метки: свайный, фундамент

...2 О При погружении сввдавливанием через отжается одновременнонатяжения тяг околосмается, благодаря чем25 щач способность фучдаИспользование изоблучить экономичестсийщения несущей способнЗО териалоеикости фунда или огрумере обжинесПоставленная цель достигается тем свайный фундамент, включающий с пропущенчую через шайбу, имеющую с пые полости, снабжен гибкими тягами, пие концы котортях соединсны с ни концом сваи, а верхние прикреплены к бе по ее периметру, при этом шайба м быть выполнена в виде обращенной вь лостью вверх эластичнои оболочки с цевым ребром жесткости по периметр чт воз- нижжним шайожет тпук- кольретения позв эффект путе ости и сниже мента. олит пом повыния маНедо ст невысокой Извест включающ шайбу, и сущая сп сколько п...

Номер патента: 676690

Опубликовано: 30.07.1979

Авторы: Редькин, Тетиор

МПК: E02D 27/42

Метки: колонну, фундамент

...4,Опорная плита 4 установлена на обжимаемое основание (условно не показано), в котором пробурено отверстие (условно не показано), в конце которого при помощи горизонтальной фрезы выбрана полость (условно не показана), расширяющая стенки отверстия, Б полость отверстия укладывают необходимое количество монолитного бетона, из которого формуют башмак 8. На опорную плиту 4 устанавливают соосно оболочку 1, а конец ее центрального стержня 2 входит в полость сквозного стакана 5 опорной плиты 4, При этом уширение 3 центрального опорного стержня опирают на стенки сквозного стакана 5, на которыеектор Е, Осипов расо актор Т. Кузьмин Изд. М 559 Тираж 798 Подписноеосударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 676691

Опубликовано: 30.07.1979

Авторы: Редькин, Тетиор

МПК: E02D 27/42

Метки: колонну, фундамент

...несущей способности фундамента.Поставленная цель достигается тем, что в предлагаемом фундаменте под колонну опорная плита в центральной части выполнена в виде конуса, обращенного основанием к внутренней оболочке, а в периферийной части - в виде кольцевой, имеющей в поперечном сечении треугольное очертание, складки, причем стенка внутренней оболочки оперта на торец, примыкающий к конусу стенки складки, и является ее продолженитенка наружной обостенку складки.чертеже изображен предлагаемы ент под колоннч, поперечный разО 76091 мента, контактирующего с грунтом, что также способствует снижению его материалоемкости,Фундамент под колонну, включающий опорную плиту, наружную оболочку и внутренгпою оболочку со стаканом, о т л ич а ю щ и й с я...

Номер патента: 678137

Опубликовано: 05.08.1979

Авторы: Баясан, Галиуллин, Дубин, Исмаилов, Краснов

МПК: E02D 3/12

Метки: аккумуляции, основании, сооружений, холода

...трубой.Изобретение поясняется чертежом.Устройство состоит нз корпуса 1, заполненного хладагентом 2, и установлен О ной соосно с корпусом струераспределительной трубы 3 с закрытым верхним торцом. Снаружи корпуса размещено приспособление 4 для принудительной циркуляции хладагента, соецийенное с приводом 5, имеющим тепловое реле 6.Приспособление 4 для принудительной циркуляции хладагента, выполненное любым известным образом, размещено в отдельном дополнительном корпусе 7, кото рый сообщается с верхним торцом внутренней трубы 3 и верхней частью корпуса 1 устройства через патрубки 8 и 9.Для облегчения монтажа и демонтажа прйспособления 4 патрубки 8 и 9 соединены с корпусом 1 устройства через фланцы 10 и 11 или другие...

Номер патента: 678138

Опубликовано: 05.08.1979

Авторы: Белоглазов, Беляева, Зуева, Кузьменков, Савичев, Саутов, Фридман

МПК: E02D 3/12

Метки: закрепления, оснований, сооружений, фундаментов

...нижний слой укрепления, размещаемый на уровне по- . дошвы фундамента 1, выполненного, например, из каменной кладки, Далее по обоим сторонам через определенные промежутки отрывают колодцы 2, в которых на необходимом уровне устанавливают форму-тигель 3 с пробкой 4 в донной ее части, форма-тигель 3 заполняется термитной смесью 5, которая поджигается; выделяющееся при горении тепло плавит пробку 4, а образовавшееся в форме-тигле 3 расплавленное железо сте- кает в низ колодца 2, образуя на его дне нижний слой укрейления в виде подушки б,прочно соединенной с материалом фундамента 1.Далее на подушку 6 вертикально устанавливают арматуру 7, например в виде отрезка швеллера, обращенного попками к кладке фундамента 1, над колодцем 2 с...

Номер патента: 678139

Опубликовано: 05.08.1979

Авторы: Немцев, Сидоров, Шинкарев

МПК: E02D 3/12

Метки: аккумуляции, грунте, холода

...воэводимьИзвестно ус собой трубчать ленный в грунт телем, наприме ющее в зимнеенаружным возд материала,Изобретение поясняется чертежом.Устройство состоит из трубчатогокорпуса 1, заполненного хладоносителем,например керосином, и частично заглубленного в грунт, и кожуха 2 с открытымиверхним и нижним торцами, который может быль выполнен из теплоизоляционного материала. Кожух размещен вокругнадземной части корпуса 1 с зазором 3;8139 Составитель Г. ГаврищукТехред 3. Фанта Корректор Е, Лукач дактор И. Ква 1 адз 4/19"Тираж 777НИИПИ Государственного комитета СССпо делам изобретений и открытий5, Москва, Ж, Раушская наб д. 4 Зака Подписи 3 лиал ПП " атент, г, Ужгород, ул. Проектная, 4 673Между йижнимконцом кожуха и поверх 1костью зеьйи также...

Номер патента: 678140

Опубликовано: 05.08.1979

Автор: Бураев

МПК: E02D 3/12

Метки: грунта, массива, насыпного, укрепления

...снижению прочностных характеристик вследст- вие коагуляции раствора. Целью изобретения является повышение несущей способности массива,Достигается эта цель тем, что отсыпкумассива ведут слоями, причем междуслоями грунта укладывают слои металлизированного порошка, а перед уплотнением на уложенные слои воздействуютмагнитным полем.Укрепление насыпного массива грунтаосуществляют в следующей последовательтоности. Массив грунта отсылают послойно,чередуя слои груйта со слоями металлизированного порошка. Толщину слоя насыпного грунта берут 50-100 см, толщинуслоя металлизированного порошка-3 ст 5Затем на полученный массив воздействуют. электромагнитным соленоидом (сила.тока 100-150 а) втечение 5-15 мин,в результате чего металлические...

Номер патента: 678141

Опубликовано: 05.08.1979

Авторы: Ельцов, Игнатенко, Лютков

МПК: E02D 5/44

Метки: свайный, фундамент

...свая выполнена составной из шарнирно" соединенных верхнейи нижней частей,На фиг. 1 изображен свайный фунда 20мент, общий вид; на фиг, 2 - сечениеА-А фиг, 1; н. фиг. 3 - узел,1 фиг. 1,Свайный фундамент состоит из центральной сваи 1 с заостренной концевой678141 10 15 20 30 частью 2 и примыканлпих вплотную кней боковых свай 3, имекццих оацосторонние скосы 4 ца нижних торцовыхгранях, дающие ей возможность отклоняться на заданный угол в сторону, Набоковых гранях 5 центральной сваи 1образованы вертикальные пазы 6, в которые заведены боковые сваи 3, причемв нижней части 7 центральной сваи 1паз 6 выполнен с меньшей глубиной,образуя уступ 8, вертикальная грань Экоторого переходит в наклонную 1 О, акаждая боковая свая 3 выполцеца составной из...

Номер патента: 678142

Опубликовано: 05.08.1979

Авторы: Павловский, Федоренко

МПК: E02D 5/80

Метки: анкер, грунтовый

...анкер выполнен в видетрубчатого корпуса 1, торец 2 которого выполнен глухим, На трубчатом корпусе жестко укреплены радиальные клиновые ребра 3. Радиальные ребра 3 расположены, например, в направлении двухвзаимно перпенцикулярных циаметров повсей длине корпуса, и могут быть выполнены расширяющимися как к назу, таки к верху. Нижние концы этих ребер 3и трубчатого корпуса 1 для лучшеговнедрения в грунт заострены, На глухомторце 2 установлена траверса 4, на которой съемно и подвижно укреплены упорные пластины 5 с клиновыми ребрами 6.Нижние концы упорных пластин 5 заострены для лучшего внедрения в грунт.Ребра 6 упорных пластин 5 взаимодействуют с клиновыми ребрами 3 корпусачерез направляющие 7, которые могутбыть укреплены как на...

Номер патента: 678143

Опубликовано: 05.08.1979

Авторы: Матвеев, Педан

МПК: E02D 7/10

Метки: гидромолот

...жидкость, направленная впроцессе удара от насоса в штоковуюполость гидроцилиндра, дополнительноувеличивает энергию удара, Это, в своюочередь, позволяет лучше использоватьгидроприводмолота и повысить егоКПД.формула изобретенияГидромолот, содержащий рабочий цилиндр с размещенными в нем поршнемсо штоком, подпружиненную ударнуючасть, усТановленную в направляющих,бак с рабочей жидкостью, подпружиненный золотник, сливную и напорную магистрали, р т л и ч а ю щ и й с ятем, что, с целью увеличения энергииудара, рабочий цилиндр размещен в баке с рабочей жидкостью и выполнен сутолщенными стенками, имеющими обрвзованные фигурными проточками полости,в которых размещены подпружиненныезапорныейапаны, причем полости сооб;- щены между собой и...
