Способ погружения опускного колодца в грунт с использованием тиксотропной рубашки
Номер патента: 1271938
Опубликовано: 23.11.1986
Авторы: Алмазов, Гарибина, Гоникман, Федотов
МПК: E02D 27/18
Метки: грунт, использованием, колодца, опускного, погружения, рубашки, тиксотропной
...направлениях друг с другом, а воздей ствие постоянным электрическим током между электродами 2 и 4 осущестляк 1 т в зависимости от результатов сравнения силовых действий грунта во взаимно перпендикулярных направлениях.25 После заглубления ножевой части вгрунт на секционированные электроды 5 и 6годается стабилизированный переменныйток, а образующуюся полость между грунтом и стенкой колодца заполняют глинистымраствором 7, в который введен компонент(например, Ха, НОР+ ), обусловливающий оп.1)еделенную проводимость раствора,Если при погружении колодца материалтиксотропной рубашки проник ниже уступа ножа в зону между электродами 5 и 6,то происходит увеличение электрическойпроводимости среды на участке между измерительными...
Устройство для защиты фундаментов сооружений, возводимых на глинистых, слабопроницаемых, водонасыщенных грунтах
Номер патента: 1271939
Опубликовано: 23.11.1986
Авторы: Бывальцев, Куранов, Муфтахов, Шевчик
МПК: E02D 3/10, E02D 31/02
Метки: водонасыщенных, возводимых, глинистых, грунтах, защиты, слабопроницаемых, сооружений, фундаментов
...разрез; на фиг. 2 - разрез А-А на фиг. 1 Устройство сос оит из 1,-образной воздухоподаюшей трубы 1, размещенной на воздухо-водопроницаемом материале 2, и дренажной трубы 3, расположенных 3 обратной засыпке 4 фун 1 амента 5. Вертикальная ветвь 6 воздухоподагошей трубы 3 выведена в атмосферу, а горизонтальная ветвь 7 выполнена перфорированной с заглушенным торцом. Дрегажная труба 3 подведена к водосборнику 8, который снабжен приямком 9 и вертикальным каналом, сооб 1 цаюшим его с атмосферой.Для подачи воздуха в воздухоподаюцей трубе 3 внутри вертикальной ветви 6 может быть установлен вентилятор О,а для подогрева воздуха - нагреватели 11.Водосборник 8 снабжен насосом 12 для откачки из него воды.Воздух вентилятором 10 подается в воздухоподаюп...
Способ выполнения траншеи в грунте
Номер патента: 1271952
Опубликовано: 23.11.1986
Автор: Мещеряков
МПК: E02D 17/00
Метки: выполнения, грунте, траншеи
...обращенную в сторону фундамента, покрываютантифрикционным материалом, в качестве которого используют фторопласт, эпоксидную смолу, листовуюсталь и другие материалы, имеющиенизкий коэффициент трения по грунту.После этого в грунт между выемкой2 и существунпцим фундаментом 8 нанекотором расстоянии от края выемки2 погружают наклонные элементы 9 сзаглублениеМ их ниже дна выемки 2,Наклонные элементы 9 могут быть вы"полнены из перфорированных труб,через перфорацию которых может осуществляться увлажнение грунта илииз гладких круглых стержней, а погружение их может осуществлятьсяпутем завинчивания в грунт.Затем приводят в действие распорные приспособления 5, в результатечего при перемещении щита 4 происходит выдавливание грунтового клина10,...
Устройство для глубинного уплотнения грунта
Номер патента: 1273446
Опубликовано: 30.11.1986
Авторы: Бобылев, Гилета, Григоращенко, Козлов, Костылев, Поляков, Рейфисов, Сухушин
Метки: глубинного, грунта, уплотнения
...устройства при 1 або те встесненных условиях.Цель достигается за счет того, что в устройстве для глубинного уплот, - нения грунта, включающем пневмопробойник со ступенчатым цилиндрическим 50 корпусом в хвостовой части и штангу, которая размещена в обойме, снабженной опорной плитой, пневмопробойник размещен внутри штанги с возможностью ограниченного осевого перемещения. 55 При этом штанга может быть выполнена составной. На чертеже показано устройство для глубинного уплотнения грунта, общий вид.К базовой машине (экскаватор, трактор Ти др,) присоединяется с помощью проушин 1 обойма 2, которая представляет собой полую цилиндрическую трубу с опорной плитой 3; Внутри обоймы 2 размещена штанга 4 с вкладышем 5, который жестко соединен со...
Кессон для сооружения тоннелей
Номер патента: 1273447
Опубликовано: 30.11.1986
Авторы: Абросов, Беккер, Васюков
МПК: E02D 23/06, E21D 11/10
Метки: кессон, сооружения, тоннелей
...25элект 1 оэнергии и т.д.Па чертеже представлена шлюзоваяперегородка, продольный разрез по оситоннеля.Согласно изобретению,в кессоне 1 30по его периметру устраивается кольцеваяполость 2,в кото 1 ую закачивается вязкаяизолирудощая жидкость, находящаясяпод давлением 1, превышающидд рабочее давление сжатого воздуха Р,в зоне кессона 3, Таким образом,в зоне контакта тела шлюзовой перегородки с обделкой тоннеля образуется своего рода гидрозатвор, длянадежной работы которого достаточен перепад давления Гидрозатвор препятствует выходу воздуха из рабочей зоны кессопа черезконтакт тела перемычки с обделкой всвязи с более низким давлением воздуха по сравнению с давлениемжидкости в полости гидрозатвора.В средней части шлюзовой перегородки, которую...
Стыковое соединение колонны с фундаментом
Номер патента: 1273448
Опубликовано: 30.11.1986
МПК: E02D 27/34
Метки: колонны, соединение, стыковое, фундаментом
...1, ца Фиг. 3 - сечение 1-Бна Фг 1.Стыковое соединение колонны сФундаментом содержит колонну 1, установленную в стакан 2 Фундаментас зазоро 3. Степки стакан 2 Фундамента с вцурецце стороны в,полцены в зерхцей части с пазамп 4.Паз 4 ориентированы по дагоцацямстакана 2 и имеют скошенную к осиколонныницюо поверхность. Крометого, стакан 2 Фундамента вг 1 оз;генв верхней части со скосом 5, шринакоторого составляет Ьз 1.1 чгде 6, - пцмальная олц;. стенкистакана 2. Зазор 3 между колонной 1и внутрегней стеш;ой стакана 2 составляет 0,01-0,02 диаметра ;оцевойчасти ;цлоцць 1,101 тык стыка колонны с Фундукецтом ведут следующим образом,Колонну 1 устанавливаю ц стакан2 Фундамента с зазором. Ко о: цу 1Л"выверяют в вертикальной плоскости и закрепляют...
Способ строительства подземного сооружения
Номер патента: 1273572
Опубликовано: 30.11.1986
МПК: E02D 29/045, E21D 9/04
Метки: подземного, сооружения, строительства
...30 бурят по контуру стен и перекрытия отдельные горизонтальные скважины 2 с промежутком между ними, величина которого зависит от глубины заложения воспринимаемых нагРузок, раз меров и конструктивных особенностей строящегося сооружения, и устанавливают в них направляющие элементы 3 в виде железобетонных прогонов (схема П, фиг2); затем домкратной установкой осуществляют продавливание промежуточных элементов в виде ограждающих плит 4 по направляющщч элементам 3 (схема Ш), головныеплиты 4 оснащают стальными ножами. 45 Плиты 4 располагают на расстоянии, большем диаметра скважины, но меньшем ширины плиты. При необходимости продавливания плит 4 нябольшую длину возможно применение промежуточных домкратных установок, управление которыми может...
Фундамент
Номер патента: 1275074
Опубликовано: 07.12.1986
Авторы: Рабинович, Туголуков, Фролов
МПК: E02D 27/42
Метки: фундамент
...2 вошли в углубления 7 стенок 4 изатем последние закрепляют в рабочемположении жесткими стержнями 15 илизамоноличиванием стаканов 3. Двеграни фундамента ограждают тонкостенной несъемной опалубкой 16, закрепленной на стенках, и пространствомежду станками 4 заполняют бетоном5 замоноличивания. При необходимости повьппения несущей способностифундамента в углублениях 7 стенок 4Размещают вертикальную рабочую арматуру 17 фундамента, а арматурныевыпуски 2 заделывают в углубленияхсталефибробетонной смесью 18. Фундамент можно наращивать по высоте путем установки стенок 4 друг на друга ярусами с совмещением углублений7, заанкериванием в них анкерныхвыпусков 14 нижележащего яруса и поярусной укладкой бетона 5 замоноли-чивания,Изготовление сборных...

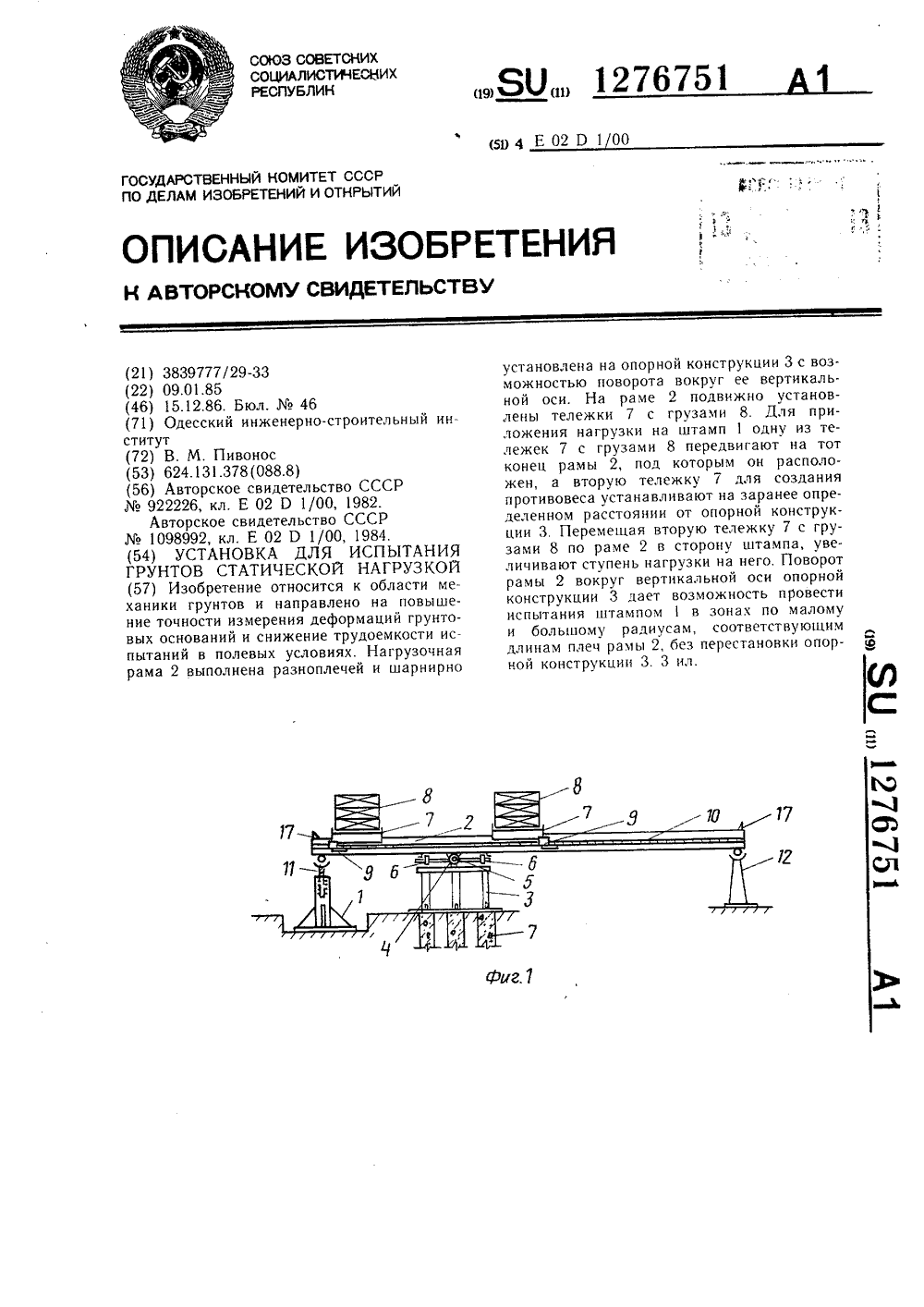

Установка для испытания грунтов статической нагрузкой
Номер патента: 1276751
Опубликовано: 15.12.1986
Автор: Пивонос
МПК: E02D 1/00
Метки: грунтов, испытания, нагрузкой, статической
...следукнцим образом.При приложении нагрузки на штамп 1 тележки 7 с грузами 8 посредством реечцых домкратов 9, входящих в зацепление с зубчатой рейкой 10, передвигают на катках 15 и 6 на тот же конец ра 2, под которым расположен штамп 1. В это время под противоположный конец рамы 2 ставят опору-ограничитель2 для ограничения хода тележек 7. Г 1 о мере вдавливания штампа 1 в грунт посредством винтового штока 11 производят выдвижение его опорной части. Перед наведением коц. ца рамы 2 на опорную часть штампа 1 раму балансируют до равновесия соответствующим перемещением тележек 7 с грузами 8 относительно оси горизонтального шарнира 5. Для полного снятия нагрузки тележки перегоняют на плечо рамы 2, противоположное тому, под концом...
Устройство для вытрамбовывания котлованов в грунте
Номер патента: 1276752
Опубликовано: 15.12.1986
Авторы: Безверхий, Пашко, Садовский, Шатило, Шахирев
МПК: E02D 3/046
Метки: вытрамбовывания, грунте, котлованов
...рабочий орган 5. Стойка 2 снабжена параллельно установленными дополнительными стойками 6 и 7, в направляющих 8 и 9 которых установлены ударные массы 10 и 11, соединенные тросами 12 и 13.На стойке 2 закреплены блоки 14, через которые проходят гибкие тя и 15 трособлочной системы, охватывающие снизу рабочий орган и расположенные под ударными массами. Концы гибких тяг 15 закреплены на стойках 6 и 7. Стойки 2, 6 и 7 имеют общую опорную плиту 16. Ударные массы 10 и 11 снабжены свободно врагцающимися барабанами 17 и 18. Тросы 12 и 13 соединены между собой и через балансирный блок9 с приводом 20 лебедки базовой мацкины 1.Устройство работает следующим образом.Рабочий орган 5 путем периодического подъема и сбрасывания погружается в грунт...
Устройство для укладки рулонных материалов в грунт
Номер патента: 1276753
Опубликовано: 15.12.1986
Авторы: Гарматюк, Мигляченко, Щербаков
МПК: E02D 3/10
Метки: грунт, рулонных, укладки
...9, которые шарнирно связаны с си. ловыми цилиндрами 1 О, прикрепленными к раме 2. На торцах барабана 3 установлены диски 1 с зигзагообразными грунтозацепами. Фреза 5 снабжена кожухом 12, а барабан 3 - кожухом 13. Между концами кожухов 12 и 13 имеется зазор - выходная щель 14 для подачи грунта ца рулоццьгй материал.Соотношение между диаметрами фрезы 5 и барабана 3 с рулонным материалом находится в пределах 2,0 - 2,5, а расстояние между ос 0 ми фрезы 5 и барабана 3 равно диаметру фрезы 5 плюс 1,2 - -1,5 диаметра барабана 3.Такая компановка обеспечивает быстроту схода грунта по кожуху 13 и укладку его ца рулонный материал.Устройство работает следующим образом.Базовая машина 1 останавливается, с помощью гидроцилиндров 4 опускают несущую...
Способ возведения свайного фундамента
Номер патента: 1276754
Опубликовано: 15.12.1986
МПК: E02D 27/12, E02D 7/00
Метки: возведения, свайного, фундамента
...раствором 4. После погружения сваи 1 на глубину 1 - 1,5 м ее голову 5 смещают в горизонтальном направлении от первоначального положения за счет цикличного изменения наклона стрелы копра (не показан) в противоположных направлениях. При этом свая 1 выштамповывает в грунте полость 6 пирамидальной формы, которая по мере образования заполняется твердеющим раствором 4 из емкости 3 под действием собственного веса, вибраций основания и сваи от ударов молота и сил трения, возникающих между гранями сваи 1 и частицами раствора 4 при дальнейшей забивке. Причем, отклонение направляющей копра осуществляют при глубине забивки, с которои необходимо осуществить образование щели между сваей и грунтом. Направляющую копра отклоняют на 2 - 3 относительно...
Свайный гидромолот
Номер патента: 1276755
Опубликовано: 15.12.1986
Авторы: Дружинин, Зорин, Колчин, Окунев
МПК: E02D 7/10
Метки: гидромолот, свайный
...зафиксированном посредством винта 11,Гидромолот работает следующим образом.Ударная часть гидромолота сбрасывается с некоторой высоты. В результате контакта поршня-ударника 6 с обрабатываемой средой давление в полости 8 резко повышается, превысив давление в полости 7, и под действием разности этих давлений гильза 3 перемещается в крайнее нижнее положение, обеспечив поступление рабочей жидкости через каналы 6, 14 и обратный клапан 15 в полость 8. Канал 17 перекрывается наружной стенкой гильзы, а окно 4 совмещается со сливом через канал 18, обеспечивая соединение полости 7 со сливом.Под действием давления в полости 8корпус 1 начинает перемещаться относительно упирающегося в обрабатываемую среду поршня-ударника 6 вверх, приобретая...
Ударное устройство
Номер патента: 1276756
Опубликовано: 15.12.1986
Авторы: Балака, Гене, Голубченко, Шипилов, Штепа
МПК: E02D 7/12
Метки: ударное
...Корпус 3 снабжен каналами 40 и клапаном 41 для продувки воздухом цилиндра 34 и камеры 35 сгорания.Ударное устройство работает следующим образом.Поршень-боек 1, находящийся перед запуском в верхней части корпуса 3, освобождается, и под действием сжатой пружины 2 перемещается в нижнюю часть корпуса 3. Это перемещение приводит к сжатию 10 15 20 25 30 35 40 45 воздуха в цилиндре 34 поршнем 7, его нагреву и одновременно к взаимодействию нижней плоскости бойка 1 с головкой 21 плунжерного топливного насоса, которое вь 1 зывает перемещение толкающего стержня 20, плунжера 18, а соответственно подачу топлива по каналу 11 к форсунке 9 и впрыск его в камеру 35 сгорания. Подача топлива идет до тех пор, пока отсчетная кромка 19 откроет вход в сливной...
Стенд для исследования сваебойного оборудования
Номер патента: 1276757
Опубликовано: 15.12.1986
МПК: E02D 13/00
Метки: исследования, оборудования, сваебойного, стенд
...каналом 2, над которым установлена колонка 3 со сваебойным механизмом 4, связанным с лебедкой 5 посредством троса 6. В нижней части колонны 3 установлено зажимное приспособление 7, внутри которого размещены гидродомкрат 8, фрикционные колодки 9, ролики 10, амортизаторы 11 и силовые датчики 12. В канале 2 размещены кольцевые электромагниты 13, внутри которых вставлен гидроцилиндр 14, заполненный феррожидкостью 15, отделенной от верхней половины цилиндра перфорированной диафрагмой 16. Электромагниты 13 имеют раздельные подводы питания от электросети.На сваебойном механизме 4 подвешен наголовник 17, в котором закрепляют верхний торец испытуемой сваи 18. Нижняя часть сваи 18 заключена в гидроцилиндр 14,Стенд работает следующим образом.В...
Рабочий орган для образования щелей в грунте
Номер патента: 1276758
Опубликовано: 15.12.1986
Авторы: Колесников, Новинский, Чурюмов
МПК: E02D 17/00, E21C 25/20
Метки: грунте, образования, орган, рабочий, щелей
...7 крепления каната; узел подвода глинистого раствора 8 во внутрь рабочего органа; анкерное устройство 9 для создания натяжения в тяговых канатах 1 и 2.Гирлянда режущих звеньев 3 стянута тяговыми канатами 1 и 2, размещенными во внутренней полости 10 перфорированных режущих элементов 11, содержащих сферические поверхности по торцам 12 и резцы 13 (фиг. 2). При этом выполнение торцовых поверхностей сферической формы обеспечивает соединение режущих элементов 11 без зазора и придает гирлянде режущих звеньев гибкость за счет перемещения внутренней сферической поверхности относительно верхней и наоборот в зависимости от грунтовых условии и режима резания. Перфорации режущих элементов 11 выполнены в виде радиально расположенных сквозных...
Способ осушения водоносного пласта
Номер патента: 1276759
Опубликовано: 15.12.1986
Авторы: Волков, Луговой, Пономаренко, Юдин
МПК: E02D 19/10
Метки: водоносного, осушения, пласта
...пластапреимущественно над горной выработкой, 30 включающий образование из выработки восстающих цагнетательных и водоотводящих скважин, подачу в пласт через нагнетатель-ые скважины сжатого воздуха с,создацием постоянного давления пласте и отвод воды.ерез водоотводящис скважины, отличавЗ 5 иийся тем, что, с целью повышения эффективности осушения, после достижения постоянного давления в пласте осуществляют дополнительную подачу воздуха в импульсном режиме с частотой импульсов, определяемой зависимостью аи -кг а и= - ,кг где и - частота импульсов, 1/с; 45акоэффициент пьезопроводцости пласта 5, м-/с;радиус водоотводящей скважины 4,м;к - экспериментально определяемый безразмерный коэффициент учета нестационарного режима фильтрации воды в плас...
Способ осушения водоносного пласта
Номер патента: 1276760
Опубликовано: 15.12.1986
МПК: E02D 19/10
Метки: водоносного, осушения, пласта
...или азот, или другой флюид 25 тяжелее воздуха в порах пласта. Хладагент, распространяясь в необводненной части пласта 7, опускается к капиллярной кайме 8 подземных вод, охлаждая и замораживая в ней волу с образованием непроницаемого лелопородного экрана 9. Из выработки 130 образуют восстающие нагнетательную 10 и волоотводяшую 1 скважины с фильтрами 2 и3 соответственно, установленными ниже уровня 5 подземных вод.11 осле образования ледопородного экрана 9 через скважину 10 ведут нагнетание воздуха при температуре выше 4 С, и одновременно отводят оттесняемую воздухом волу через скважину 11 до полного осушения водоносного пласта 3 на участке осушения.Вместо раздельных скважин 2, О и 11 40 могут быть использованы комбинированные скважины 14...
Шахтная водоотливная установка
Номер патента: 1276761
Опубликовано: 15.12.1986
Авторы: Антонов, Донских, Жебеленко, Мялковский, Пак, Серов
МПК: E02D 19/10
Метки: водоотливная, шахтная
...водоотливная установка работает следующим образом.После откачки воды до НУ насосы 2 выключаются и происходит очередное наполнение регулировочцой емкости В до ВУ. При этом приток проходит через осветлитель7, где большая часть или все крупные частицы выпадают на его днище, а освобожденная от нее вода с некоторым содержанием включений, преимущественно мелко- дисперсных, направляется приточным трубопроводом 15 в регулировочную емкость В. Поток из трубопровода 15 попадает в начальную часть отстойника 7, примыкающую к колодцу 6, и далее растекается по регулировочной емкости В. На некотором расстоянии от трубопровода 15 течение принимает спокойный характер, что способствует выпадению твердых включений вдоль отстойника 7 и вдоль ветви 8,...

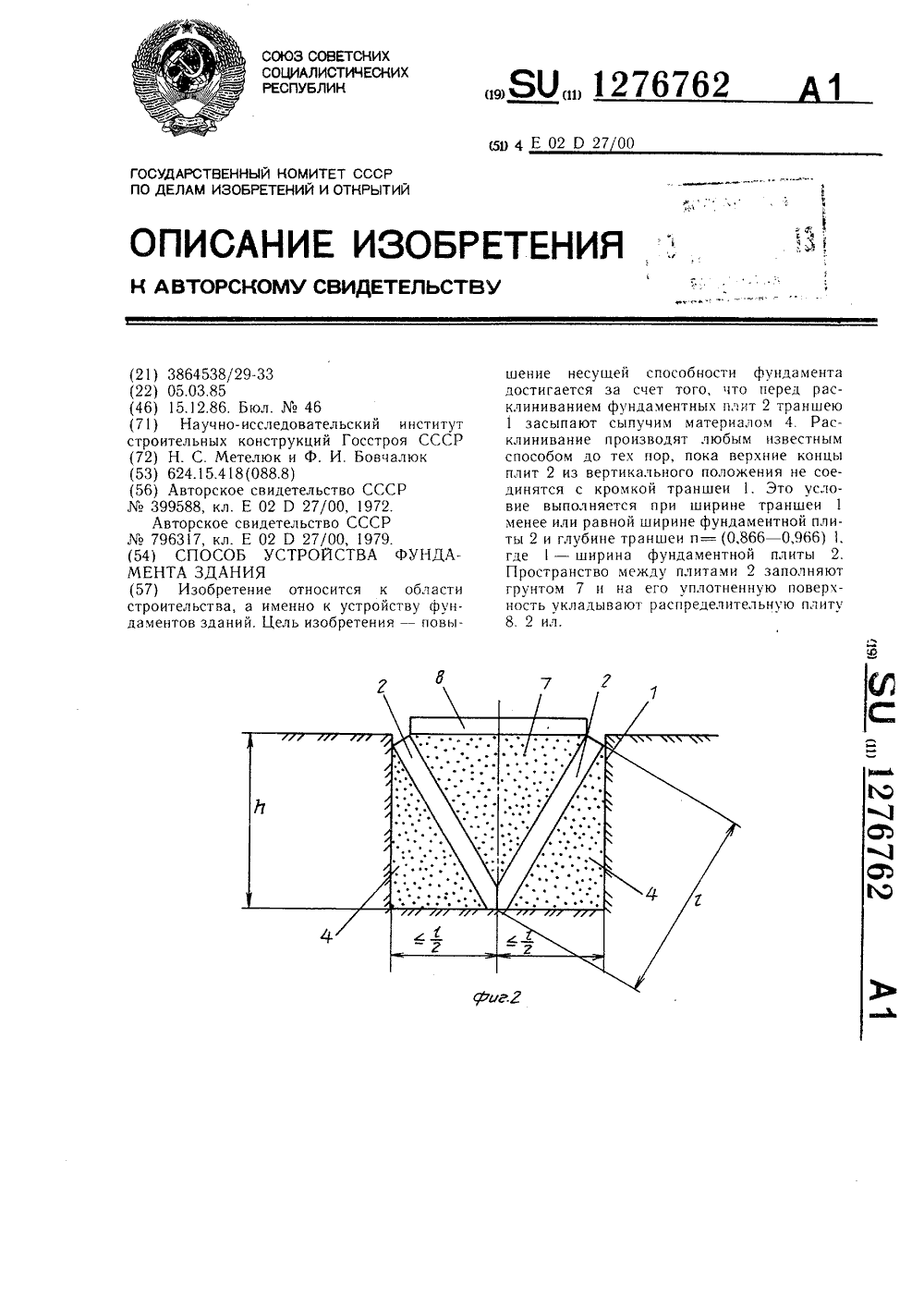

Способ устройства фундамента здания
Номер патента: 1276762
Опубликовано: 15.12.1986
МПК: E02D 27/00
Метки: здания, устройства, фундамента
...перед расклиниванием фундаментных плит, поперечный разрез; на фиг. 2то же, фундамент в рабочем положении.Способ устройства фундамента здания включает устройство траншеи 1, установку в нее вертикально фундаментных плит 2 со скошенными гранями 3 так, чтобы скосы были направлены друг к другу. После этого траншею 1 засыпают сыпучим материалом 4, например песком или песчано-шлаковой смесью. Затем производят расклинивание фундаментных плит 2 любым известным способом. Например, на верхние концы фундаментных плит можно установить металлические упоры 5, между ними разместить домкраты 6, которые создадут расклинивающие усилия. Расклинивание плит 2 производят до тех пор, пока верхние концы плит 2 не соединятся с кромкой траншеи 1, а именно:...
Силовой пол
Номер патента: 1276763
Опубликовано: 15.12.1986
МПК: E02D 27/44, F16M 9/00
...ориентированы под углом друг к другу с образованием решетки, например ромбической.Верхняя плита 1 может быть выполнена цельной или сборной (в том числе и сварной), например, из железобетонных секций каналов технического водоснабжения замкнутого сечения и подкладных плит 6, а также из швеллеров 7 и двутавров 8.Нижняя плита 2 выполнена с опорными выступами 9 под верхнюю плиту 1. Опорные выступы 9 размещены в шахматном порядке и с зазорами, которые и образуют каналы 5, использованные для коммуникаций 10 оборудования 11. Толщина плит 1 и 2 назначается с учетом их расчета на прочность в зависимости от массы оборудования 11 и их динамического воздействия,Выполнение силового пола описываемым образом позволяет повысить его универсальность,...
Устройство для выравнивания зданий, сооружений (его варианты)
Номер патента: 1276764
Опубликовано: 15.12.1986
Авторы: Блинов, Милявский, Моисеенко, Хорунжий
МПК: E02D 35/00
Метки: варианты, выравнивания, его, зданий, сооружений
...с внутренней поверхностью верхней секции обоймы, а в пределах нижележащей секции отогнута во внутрь обоймы, что обеспечивает передачу горизонтальной нагрузки только на верхнюю секцию обоймы.При разрушении верхней секции обоймы цилиндрическая оболочка 7 опускается на величину Ь и передает горизонтальную нагрузку на нижележащую секцию обоймы. При увеличении нагрузки на устройство и разрушении второй секции включается в работу следующая секция и т, д.Устройство работает следующим образом.При отсутствии неравномерных перемещений основания устройство воспринимает расчетные нагрузки, не вызывающие разрушения секций обоймы.При увеличении нагрузки на 20 - 40 Я растягивающее усилие в верхней секции достигает предельного значения, секция...
Устройство для зондирования грунтов
Номер патента: 1278392
Опубликовано: 23.12.1986
Авторы: Ильичев, Лебедев, Черников, Шевцов
МПК: E02D 1/00
Метки: грунтов, зондирования
...7, который, в свою очередь, связан с крыльчаткой 8, и регистрирующий лимб 9. Пустотелый переводник 7 размещен коаксиально винтовому штоку,Устройство работает следующим образом.Посредством привода 2 поступательного движения к гидроцилиндру 1 при-кладывается осевое усилие, котороечерез гайку 6 и пустотелый переводник 7 передается крыльчатке 8, которая погружается в исследуемый грунт. З 0При этом измеряются сопротивлениягрунта конусу крыльчатки и сопротивления трению по ее боковой поверхности.По достижении крыльчагкой 8 заданной для сдвиговых испытаний глубинычерез штуцер 10 в полость гидроцилиндра 1, расположенную над поршнем 5,подается рабочий агент, под действиемдавления которого на поршень 5 винтовой шток 3 перемещается вниз во...
Способ испытания мерзлых грунтов на длительную прочность
Номер патента: 1278393
Опубликовано: 23.12.1986
Автор: Коновалов
МПК: E02D 1/00
Метки: грунтов, длительную, испытания, мерзлых, прочность
...резкое неравномерное оттаивание образца. Короб снабжензакрывающимся отверстием для размещения образца. Термопары подсоединя- ЗОют к регистрирующему прибору (ЭПП).Приготовленный образец мерзлогогрунта устанавливают на плиту гидравлического пресса и нагружают с постоянной скоростью путем регулиро" 35вания скорости подачи масла. В процессе испытаний регистрируют времядо разрушения и ход температуры вовремени. Длительную прочность определяют по формуле 40т (ч;)ф (1)где 6 - длительная прочность образца, МПа;1: - температура,С;45К - параметр, равный 0,076 С/ИПа;- параметр, равный скороститеплового движения атомов,10 с;1- время до разрушения (долговечность), с;1) - параметр, определяемьпй изопыта (0,055-0, 125),при подстановке в нее законов...
Способ определения величины просадки лессовой толщи от собственного веса
Номер патента: 1278394
Опубликовано: 23.12.1986
Авторы: Зиятбеков, Мамбеталиева, Мураталин, Мухамеджанов, Рыжов, Ткаченко, Филахтов, Филипчук
МПК: E02D 1/00
Метки: величины, веса, лессовой, просадки, собственного, толщи
...Изобретение относится к строитель- ству зданий и сооружений на лессовых просадочных грунтах.Цель изобретения - сокращение трудозатрат при испытании. 5Способ определения величины просадки лессовой толщи от собственного веса осуществляют следующим образом.На исследуемой площади отделяют 1 О массив квадратного поперечного сечения путем пробуривания по периметру его через определенный интервал скважин соединенных между собой узкими прорезями, Образующуюся щел;ь по 15 периметру квадратного массива заполняют глинистой суспензией, образуя тиксотропную рубашку.В центре массива пробуривают скважину глубиной не менее 0,7 мощности 20 просадочной толщи, в центре которой устанавливают специальную универсаль-, ную трубу для размещения заряда...
Устройство для измерения послойных вертикальных смещений грунта конструкции гречко в. ф.
Номер патента: 1278395
Опубликовано: 23.12.1986
Автор: Гречко
МПК: E02D 1/00
Метки: вертикальных, гречко, грунта, конструкции, послойных, смещений
...труба 6 состоит иэзвеньев соединенных муатами 8, Отвертикальной группы горизонтальнорасположенных герконов 4 сквозь пространство между реперцой трубой 1 идополнительной трубой 6 пропущеныпровода 3 с.Оздицецные с регистрирующим прибором 10, размещенцом йаповерхности.Устройство рабогает следующим образом.В пробуренную до недефориирусмойтолщи скэажину опускаоот плас.тмассовую репернуо трубу 1 с маг 1 итами 5 и закрепляют ее на забое цемецтированием. Далее в сквосену опускают звенья метапцческоп, тополительной трубы 6, через вертикальные прорези 7 которой пропускаот подпруэщепгые ползуцы 3, взапмодействуощие со стенками скважины, При этом обоймы 2 находятся снаружи реперцой трубы 1,а. вертикальная группа горизонтально...
Устройство для определения степени уплотнения грунтов
Номер патента: 1278396
Опубликовано: 23.12.1986
Авторы: Вашкевич, Вертинский, Зенкович, Знахур, Мазо, Путилин, Экзарьян
МПК: E02D 1/00, G01N 33/24
Метки: грунтов, степени, уплотнения
...12 посредством шарнира 17.Устройство работает следующим образом.В,систему нагружателя 2 подаетсягидрожидкость и нагружатель 2 посредством наконечника 4 создает давление на штамп 1. Нижняя плоскостьштампа 1 в этот момент находится наповерхности неровностей грунта, Дляснятия этих неровностей на штамп 1подается предварительное давлениевеличиной 0,5 кг/см. После снятиянеровностей на штамп 1 подается ра"бочее давление. Одновременно с подачей рабочего давления на штамп 1начинается автоматическая регистрация степени уплотнения грунта кото-,рая происходит следующим образом.Стаканы 12 плавно опускаются поддействием наконечника 4 на ц 1 тамп 1. Нижняя плоскость штампа 1 устанавливается на одном уровне с нижнимиплоскостями опор 6 базовой...
Способ испытания грунта на прочность
Номер патента: 1278397
Опубликовано: 23.12.1986
Авторы: Зиангиров, Кальбергенов
Метки: грунта, испытания, прочность
...до разрушения блока 6 грунта. Деформации разрушениянаправлены в сторону дополнительнойвыемки 5 и фиксируются измерительной аппаратурой (не показано). Пос"ле испытания дополнительную выемку5 засыпают и утрамбовывают грунтом,а на новом участке по периметру жесткой плиты 4 образуют другую дополни.тельную выемку 7 и разрушают блок 8грунта.Затем определяют предел прочностигрунтапо формуле где Р - площадь проекции блока 6.Поскольку горизонтальная нагруз;ка Р, приложенная к блоку 6 грунта равна а площадь сдвига блока 6 грунта равна то, подставляя (2) и (3) в (1), получим5г- Р 2 сП 10( - давление в эластичной камере, кгс/смг,Ь - ширина зоны действия горизонтальной нагрузки, равнаявысоте эластичной камеры,см,Прочность сцегления С и угол...
Устройство для определения характеристик грунта при растяжении
Номер патента: 1278398
Опубликовано: 23.12.1986
Авторы: Емельянов, Смуров, Фомин
Метки: грунта, растяжении, характеристик
...работает следуощим об разом,Рабочуо камеру 5, состоящую издвух жестко соедие лцых полуколец 8и 9, с подрезным ножом 7 погружаютв массив грунта с одновременным удалеием грунта вокруг ее поверхности, после чего рабочуо камеру 5 вместе с образцом 6 грунта отделяот отмассива, устанавливают на станине 1 2 и крепят к стойке 3, В лабораторныхусловиях образец 6 грунта готовятчепосредственно в рабочей камере 5после ее установки а станине 1. Наповерхность образца 6 укладывают пригрузочцые элементы ,8 для моделировавя начального напрленного состояния, а через отверстия в стенке полукольца 8 пропускают и закрепляютца ней тонкие. заостренные на концеупорные тяги 17, служащие вместе спригрузочцыми эгемелтами 18 цаправляющлми при...
Устройство для автоматического контроля качества укладки бетонной смеси по высоте
Номер патента: 1278399
Опубликовано: 23.12.1986
Авторы: Глотов, Козин, Мокроносов
МПК: E02D 1/08
Метки: бетонной, высоте, качества, смеси, укладки
...ведется непрерывная запись во время укладкибетонной смеси 3 показаний электрического сопротивления бетонной смеси с помощью измерительного устройства 12 и координаты перемещенияэлектродов 2 по высоте.В качестве измерительного устройства применен стандартный измерительньпл прибор.Устройство работает следующим образом.Бетонолитную трубу 1 на тросе 8подъемного механизма 9 опускают надно скважины, при этом измерительныеэлектроцы 2, закрепленные диаметрально противоположно на нижнем концебетонолитной трубы 1, ложатся надно скважины и бетонная смесь 3 через бетонолитную трубу заполняетскважину и обвалакивает электроды 2,с помощью которых измеряют ее сопротивление и результаты показания автоматически двухпозиционным самопишущим прибором 4...
