E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1678986

Опубликовано: 23.09.1991

Авторы: Дорман, Курнавин, Маковский, Муромцев

МПК: E02D 29/00, E21D 11/08

Метки: метрополитена, тоннель

...1 и через неепередается нижней и верхней плитам 2 и 3жесткости, которые распределяют энергиюколебаний вдоль тоннеля, В зависимости оттолщин плит жесткости в каждом конкретном поперечном сечении обделки создаетсявибропоглощающий эффект, который тембольше, чем больше толщины плит жесткости и создаваемая ими изгибная жесткость.Защита наземного здания или сооружения от вибраций с помощью виброзащитного тоннеля метрополитена осуществляетсяследующим образом,В песчаном или глинистом грунте надлине виброзащитного участка разрабатывают котлован, в котором возводят нижнююплиту 2 жесткости переменной толщинойН 1. В процессе бетонирования нижней плиты жесткости в нее закладываются арматурные выпуски, например, иэ сталипериодического профиля с...

Номер патента: 1678987

Опубликовано: 23.09.1991

Автор: Сахаров

МПК: E02D 27/12, E02D 29/06

Метки: возведения, фундамента

...15 от ушка 13 строительного блока 10. Послетого, как из грунта извлечены все металлические стержни 5, приступают к разработке центральной скважины 19, по окончании которой скважину 19 и полость 17 ростверка заполняют бетоном (см. фиг. 11), формируя центральную опору 21 фундамента, и замоноличиваяют ее с периферийными опорами 20 фундамента над последним рядом строительных блоков 10, После того как бетон, образующий центральную часть ростверка и его вершину, приобрел необходимую прочность, фундамент готов к эксплуатации.Для более точной ориентации строительных блоков и, следовательно, для обеспечения более высокой прочности фундамента на плоских поверхностях строительных блоков 10 могут быть выполнены расположенные по радиусу выступы 22 и...

Номер патента: 1679035

Опубликовано: 23.09.1991

Авторы: Винник, Волнин, Остюков, Певзнер

МПК: E02D 17/00, E21D 1/00

Метки: вертикальной, выработки, горной, проведения

...Для предотвращенияпопадания тампонажного раствора 9 в поперечные траншеи 3 на их стыке с продольными траншеями 2 могут быть установлены 15временные перегородки (не показаны), После набора бетоном 8 поперечных траншей3 прочности производят выемку грунта 10между продольными траншеями 2 и устройство днища 7, причем его нижнюю часть 20сопрягают с бетоном 8 поперечных траншей3 (для этой цели при бетонировании поперечных траншей 3 на поверхности бетона 8создают, например, гофры). Для бетонирования поперечных траншей 3 используют 25бетонолитную трубу (не показана),При проведении горной выработки свертикальными стенками в грунтовом массиве 1 откапывают продольные 2 и поперечные 11 траншеи, причем поперечные 30траншеи 11 выводят за границы...

Номер патента: 1679255

Опубликовано: 23.09.1991

Авторы: Рябченков, Тер-Мартиросян

МПК: E02D 1/02, G01N 3/08

Метки: стабилометр

...камерой, 1 ил. Дополнительный резервуар 5 разделен с пенчатым поршнем 6 на верхнюю, средн и нижнюю полости 9-11, при этом верх полость 9 соединена трубопроводом с точником давления, а средняя полость гидравлической рабочей камерой. Поло гидравлической рабочей камеры, волю метра и дополнительного резервуара зап нены одной и той же жидкостью.Стабилометр работает следующим оведении испытаний в стабилотными способамидавление возодновременно на жидкость в ре и на поршень 6. При этом давостях 9 - 11 и волюмометре 4 одиедствие сжимаемости жидкости 1 поршень опускается, Посколь3В 1679255 СРетйвютюль Л, ТРРнехред М,Чоргентел аказ 3203 ВНИИП Тинж сударственного комитета и 113035. Москва, ЖПроизводственно-издательский комбинат "Патент", г....

Номер патента: 1680866

Опубликовано: 30.09.1991

Авторы: Зарецкий, Могильников, Петров

МПК: E02D 1/00

Метки: грунтов, деформируемости, крупнообломочных

...рассчитывают по формулеед =2 е 1 -е.где ед - . истинная деформация образца. см;е 1 - деформация образца, см;е - деформация образца с диском. см.П р и м е р. Для проведения испытания используют щебнистую смесь крупностью 40 мм. Опыты проводят в. одометрах, диаметром 250 мм при сжимающих напряжениях 0-3 МПа, соответствующих существующим напряжением.Образец грунта высотой 31 см укладывают в одометр. После этого на него устанавливают металлический штам, через который ступенями прикладывают нагрузку и замеряют абсолютные и относительные1680866 деформации. Первая ступень вертикальной нагрузки оравна 0,2 МПа, Соответствующая ей абсолютная деформация образца ЛЬ при этом равна 0,52, а относительная (е) я = - - -- - -- 0,017, Л г"1 0,52...

Номер патента: 1680867

Опубликовано: 30.09.1991

Авторы: Дерябин, Маренинов, Рублев, Чеверев

МПК: E02D 1/00

Метки: грунтов, испытания, оттаивающих

...Р 1Оо Составитель Г.МартыноваТехред М,Моргентал Корректор Т.Палий Редактор Н.Шитев Заказ 3291 Тираж 384 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Произволте;., -иятепьский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 где К - корректирующий коэффициент, рассчитываемый по результатам парных испытаний,Робоо Р 1 О 01-д "-дРо, Р 1 - давление на пРеДеле пРопоРциОнальности, определяемое по графику завиСимости приращения диаметра скважины От давления (Л б = Х(Р при испытании с ограничительным кольцом и без него, кГс/см;б 00, до 1 - диаметр скважины после оттаивания и тепловой просадки при испытании С ограничительным кольцом и без него, мм;Або, 601 - ПРИРаЩЕНИЕ...

Номер патента: 1680868

Опубликовано: 30.09.1991

Авторы: Альтман, Горбанов

МПК: E02D 1/00

Метки: грунта, динамического, зондирования

...цепь 14 снабжена рукояткой 23.Устройство работает следующим образом.Оператор становится ногами на основание 2 и рукоятками 22 вращает поворотный диск 21, При этом фиксаторы 19, размещенные в копирных пазах 20, отжимаются от оси устройства к периферии, одновременно перемещаются и жестко связанные с ними ползуны 9, выходящие иэ зацепления с реэьбовой нарезкой бойка 5. В результате боек 5 падает до соприкосновения с верхним концом зонда 4. После этого вращением рукоятки 23 гильзу 6 с опорной шайбой 10 перемещают по корпусу до контакта верхнего конца пружины 15 с выступами 3 корпуса и обратным вращением, поворотного диска 21 вводят полэуны 9 в зацепление с реэьбовой нарезкой бойка 5,Вращая рукояткой 23 приводную цепь 14, захват 13...

Номер патента: 1680869

Опубликовано: 30.09.1991

Автор: Хрусталев

МПК: E02D 1/00

Метки: грунтов, деформационных, исследования, свойств

...лопасти. Кромка реборды выполнена с обоюдоострой заточкой под углом 13-25, Устройство имеет кабель связи и измерительное приспособление. 2 ил. снизу вверх диаметром и тол щинои, а датчики давления установлены по спирали снизу вверх за пределами кромки реборды нижележащей лопасти.Устройство работает следующим образом.С помощью эондировочно-буровой установки, путем передачи крутящего момента и осевого задавливающего усилия на штангу 1, погружают винтовую лопасть 2 на заданную отметку грунтового массива. При этом винтовая лопасть 2, ввинчиваясь в грунт, деформирует его в вертикальном направлении на величину, равномерно возрастающую по спирали снизу вверх,После остановки бурения датчики давления 4 фиксируют стабилизированное во времени...

Номер патента: 1680870

Опубликовано: 30.09.1991

Авторы: Беляев, Ерофеев, Максимов, Пономаренко, Смородинов

МПК: E02D 3/046

Метки: вытрамбовывания, котлованов

...более5 в наклонные прорези пластин 18 каретки свозможностью свободного перемещения вэтих прорезях, что исключает заклиниваниемеханизма извлечения при установке крюков в горизонтальное положение в момент10 захвата трамбовки.На направляющей мачте 3 в ее прорези под каждым крюком устанавливаетсяограничительная пластина (19), взаимодействующая с откидными крюками 16)15 при опускании штока гидроцилиндра(9), Использование ограничителей 19 позволяеткрюкам (16) откидываться в положение,при котором крюки не будут препятствовать падению каретки (5) с трамбовкой б).20 Устройство работает следующим образом.После установки устройства в исходноеположение, трамбовку 7 поднимают вверхлебедкой базовой машины. После достиже 25 ния необходимой высоты...

Номер патента: 1680871

Опубликовано: 30.09.1991

Авторы: Василенко, Ткаченко

МПК: E02D 5/80

Метки: анкер, грунтовый

...поверхности), имеющая на конце поперечное отверстие 4,На штангу насажена полая инвентарнаяштанга 5, выполненная в верхней части споперечным сквозным отверстием 6, расположенным на уровне отверстия 4 тяги 3. Вобразованный отверстиями 4 и 6 каналвставлен фиксирующий штырь 7.Длина штанги 1 определена из условий1 ЗА10 АВ,где 1 - длина штанги;0 - диаметр штанги;А - расстояние от конца максимальнораскрытой лопасти до обращенной к этомуконцу поверхности штанги;В - ширина лопасти.Установка анкера осуществляется следующим образом,Грунтовый анкер с помощью инвентарной штанги 5 забивается в грунт. При достижении анкером глубины, больше расчетной,анкер начинают извлекать из грунта, нагрупора грунта, действующего на штангу, создает момент,...

Номер патента: 1680872

Опубликовано: 30.09.1991

Авторы: Зурнаджи, Косухкин, Маковецкий, Петров

МПК: E02D 7/26

Метки: извлечения, погружения, свай, шпунтовых

...с конфигурацией, повторяющей сечение сваи, и рассчитывают на размещение двух свай 12. Конфигурация щели 16 в скобе 10 и корпусе 1, повторяющая сечение сваи корытообраэного сечения, является рациональной, так как иначе ширина щели 16 должна быть несколько больше габарита двух шпунтовых свай по ширине, а это привело бы к тому, что гидравлические захваты 2 для крепления корпуса 1 на уже погруженных сваях 3 выполнялись бы длиннохадовыми, а учитывая большие нагрузки, которые действуют нэ гидравлические захваты 2 и 11 в вертикальной плоскости и большой вылет захватов 2 й 11,.вряд ли возможно обеспечить работоспособность установки. При конфигурации щели 16, повторяющей сечение корытооб 5 10 15 О разной сваи., величина вылетов захватов 2 и 11...

Номер патента: 1680873

Опубликовано: 30.09.1991

Авторы: Бойко, Ниденс, Павлов, Паршин, Харченко

МПК: E02D 11/00

Метки: извлечения, обсадных, погружения, труб

...вниз. Передача возвратно-поступательного вращения трубе осуществляется гидро- цилиндрами 6 качания, При достижении гидроцилиндром 6 качания горизонтального положения распределитель 9 устанавливается в нейтральное положение, а двухпозиционный распределитель 15 устанавливается в рабочее положение, т.е. подключает напор жидкости гидросистемы через магистраль 17 к золотниковому управления, а с другой стороны - с гидроцилиндром перемещения ползуна, Ползун установлен в направляющих с возможностью перемещения в них и шарнирно связан с корпусом Гидроцилиндров качания, 3 ил,распределителю 8. Золотниковый распределитель В, управляемый Гягой 7, которая перемещается вверх или вниз синхронно с наклонами штока гидроцилиндра качания б, не позволяет...

Номер патента: 1680874

Опубликовано: 30.09.1991

Авторы: Бондаренко, Кузькин, Туров, Чучелин

МПК: E02D 19/10

Метки: дренажной, системы, строительства

...и обеспечивают снижение нагрузок на рабочие трубы при бурении скважин второй очереди. После снятия напора грунтовых вод тем же оборудованием бурят скважины второй очереди большей длины. 4 ил. чевых скважин; на фиг,З и 4 - этап устройства скважин второй очереди для линейного и лучевого дренажей соответственно.Способ осуществляется следующим обБуровой установкой 1 в обводненном массиве 2 бурят скважины 3 на максимально возможную в исходных инженерно-геологических условиях для применяемого оборудования глубину, Скважины 3 оборудуют средствами откачки (не показано) и снимают часть напора грунтовых вод в обводненном массиве 2, В результате дренирования массива в зоне влияния скважин, ограниченной линией 4, изменяются физико-механические...

Номер патента: 1680875

Опубликовано: 30.09.1991

Авторы: Глушков, Мирошин, Пилягин

МПК: E02D 27/01

Метки: ленточный, фундамент

...их сопряжения. Блоки 3 также имеют треугольное очертание, катеты которого ориентированы вертикально или горизонтально, а гипотенуза - по стенке выступа концевых панелей ленты, Поверхность доборных блоков 2 и 3, прилегающая к скошенной поверхности панелей 1, вы полнена со скосом, обратным скосу укаэанной поверхности панелей,При устройстве фундамента на выравненное основание или на фундаментные подушки (не показаны) укладывают доборные промежуточные блоки 2, затем устанавливают панели 1 и между их выступами поверху снова укладывают блоки 1. В углах здания и местах примыкания продольных и поперечных лент фундамента сначала укладываются доборные концевые блоки 3, рядом устанавливаются промежуточные блоки 2,затем монтируют панель конца...

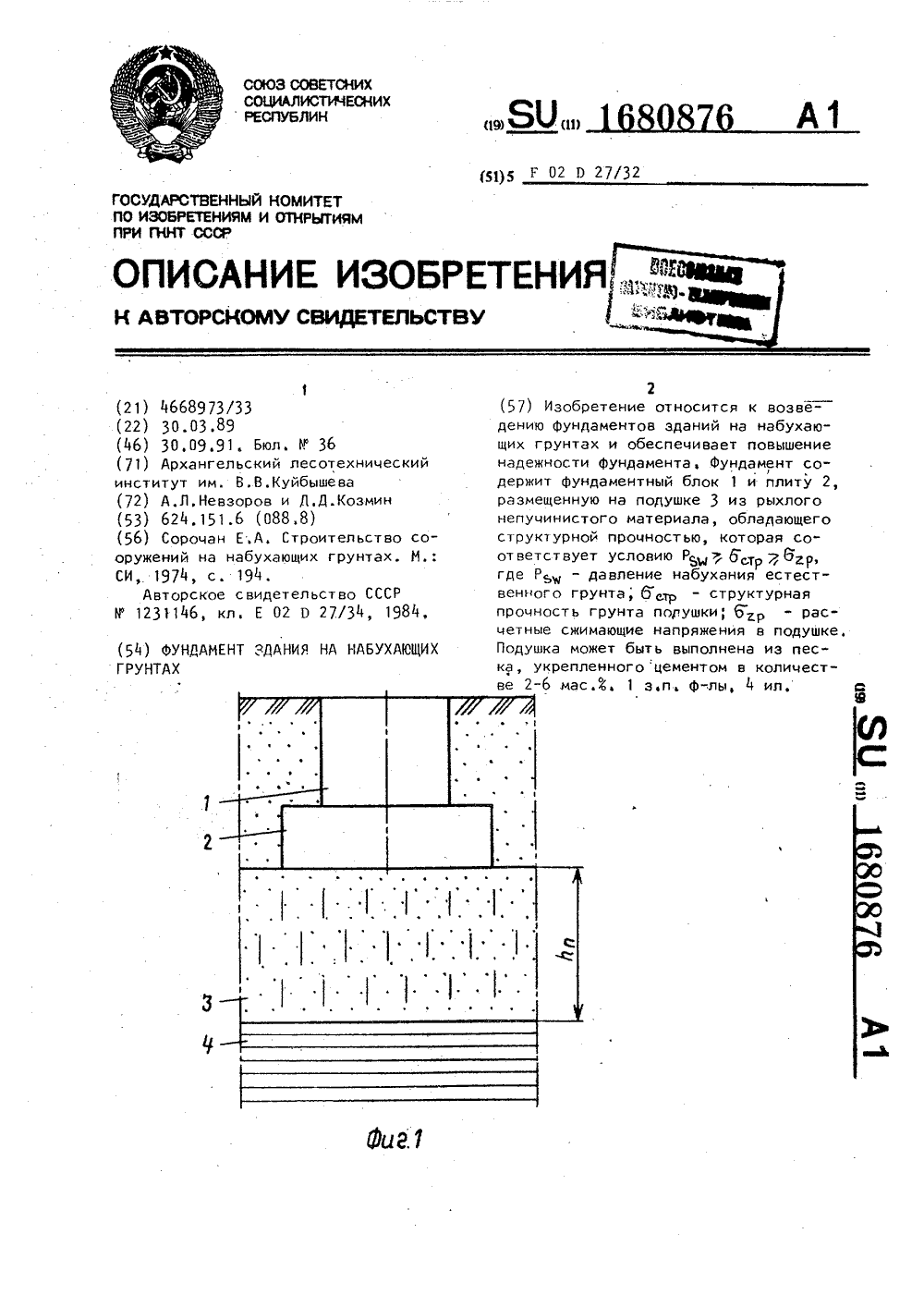

Номер патента: 1680876

Опубликовано: 30.09.1991

Авторы: Козьмин, Невзоров

МПК: E02D 27/32

Метки: грунтах, здания, набухающих, фундамент

...Ь, определяется изусловия;"и биЫгде Ъ н - максимально возможный подъемповерхности набухающегогрунта,с+с - относительная деформация подушки при давлении под подошвой фунрамента (1,1 - 1,2),Эксперименты, проведенные на мелкомпеске с коэффициентом пористости0,9-0,95, показали, что введение2-8 Г. цемента по массе обеспечиваетбыстр = 120-390 кПа (см. таблицу) .П р и м е р. Для здания проектируются отдельные фундаменты размером22 м, Давление под подошвой Р180 кПа, Из опыта эксплуатации аналогичных сооружений известно, чтоподъем основания, сложенного набухающим глинистым грунтом, может достичь 9 см, Компенсирующую подушкувыполняют из мелкого песка с коэффициентом пористости 0,90 - 0,95,структурная прочность которого приукреплении цементом...

Номер патента: 1680877

Опубликовано: 30.09.1991

Авторы: Диденко, Жангуразов, Осипов

МПК: E02D 27/42

Метки: фундамент

...силовая связь 5 взаимодействует с силовым кольцом 4 посредством опорного элемента 7, а с кольцеообразной оболочкой - узлом регулирования 8 натяжения силовых связей 5. Опорный элемент 7 выполнен в виде пластинчатой анкерной головки 9, пропущенной через прорезь 10 в силовом кольце 4 и развернутой относительно прорези 10 до упора - ограничителя 11, образуя байонетное соединение. В трубчатом канале 6 установлены направляющие 12 для анкерной головки 9. Силовое кольцо в месте размещения опорного элемента си 1680817ловой связи снабжено защитным колпаком 13.Узел регулирования 8 содержит анкеную втулку 14, через которую пропущенасиловая связь с высаженной головкой 15 5на ее конце. Анкерная втулка размещена вотверстии кольцеобразной оболочки и...

Номер патента: 1680878

Опубликовано: 30.09.1991

Автор: Маринич

МПК: E02D 35/00

Метки: выравнивания, крена, сооружения

...общих осадках. 2 ил. 1 - длина фундамента;Ь - ширина фундамента;Рпах - максимальная ордината эпюры давлений на основание;6 - вес сооружения;й - .вес части сооружения, расположенной от оси стенки в сторону меньших осадок,Стенку 1 устраивают перпендикулярно линии, соединяющей точки фундамента с наибольшей и наименьшей осадками, с эксцентриситетом е относительно оси фундамента и выполняют любым известным способом с выносом ее за пределы фундамента сооружения. Верх стенки не доводят до подошвы фундамента, При неглубоком залегании водоупора низ стенки заглубляют в водоупорный грунт.После установки стенки производят искусственное водопонижение со стороны меньших осадок с помощью известных водопонизительных установок 2. По мере откачки...

Номер патента: 1682467

Опубликовано: 07.10.1991

Автор: Васильев

МПК: E02D 1/00

Метки: прессиометр

...труб 4 нэ переходники 2,3, винты 5,6, ножи 14, стержни 7, планки 8, штампы 10, гидроцилиндры 12 и патрубки 15,Затем производят испытание грунта по заданной программе сразу на нескольких глубинах. Для этого включают аппаратуру 22 и электромотор 21, под действием которого шток 20 перемещается, а наружный поршень 19 надвигается на рабочий гидро- цилиндр 17. Постоянно возрастающее давление масла, созданное в рабочем гидроцилиндре 17, передается на все штампы 10 через гибкий шланг 16 высокого давления, патрубки 15 и гидроцилиндры 12. На каждой отметке испытания грунта штампы 10 раздвигаются в противоположные стороны вместе с сальниками 11, планками 8 и косынками 13 до упора планок В в стержни 7 и косынок 13 в переходники 3. Одновременно при...

Номер патента: 1682468

Опубликовано: 07.10.1991

Автор: Хрусталев

МПК: E02D 1/00

Метки: релаксометр

...установлены датчики 28 давления,Канал связи в виде электрических проводов 29 и кабеля 30 соединяет датчики с измерительной аппаратурой не показано), Кабель 30 связи проходит через полости ствола промежуточного шнека 18, втулки 19 и уложен по спирали в бухту 31 в полости стакана 20. Свободный верхний конец кабеля ЗО с разъемом 32 для подсоединения к блоку питания и измерительной аппаратуре размещен в трубчатом элементе ЗЗ с анкерными упругими пластинами 34 на конце и сквозной продольной прорезью 35 на боковой поверхности, Длина трубчатого элемента на 15 - 20 см больше длины секции колонны шнеков 22.Релаксометр работает следующим образом.Трубчатый элемент 33 надевают прорезью 35 на кабель 30 под резъем 32 и протаскивают вместе с...

Номер патента: 1682469

Опубликовано: 07.10.1991

Авторы: Гусева, Юрданов

МПК: E02D 3/11

Метки: грунта, откосе, упрочнения

...влагонасыщенные, для чего в комплекте генератора 8 имеется увлажнитель, с одновременным вакуумированием вертикальных скважин 5, пока влажность грунта 1 по всей просадочной толще не достигнет полного водонасыщения, что фиксируют системойвлагометров 12 с записывающими приборами 13, при этом грунт оседает под собственным весом и упрочняется.Нагревание газов до температуры ниже испарения воды исключает ее конденсацию при движении по скважине, перфорация которой создает равномерный выход увлажненных газов в просадочный грунт и через нее в вертикальные скважины, дренирующий материал в которых аккумулирует конденсирующиеся паоы воды и ограждает стенки от оплывания грунта пои замачивании. Вакуумирование вертикальных скважин рядами с их...

Номер патента: 1682470

Опубликовано: 07.10.1991

Автор: Ковалевский

МПК: E02D 7/30

Метки: забивки, полых, свай, сердечник, ударный

...следующим образом,С помощью молота (не показан) навешенный на копровую мачту сердечник с надетыми на него секциями сваи забивают в а грунт рядом с уже забитой, при этом клиновой элемент 5 тяги 4 до момента погружения сваи в грунт воздействует на кулачки 14, последние выходят из прорези 13 наружу, удерживая последнюю секцию сваи,Башмак 7 со скошенным днищем после расцепления сваи с сердечником способствует1682470 Составитель Н.ЗаболоцкаяРедактор Г.Наджарян Техред М.Моргентал Корректор М.Шароши Заказ 3387 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ113035, Москва, Ж, Раушская наб., 4/5 изводс геенно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 формированию уплотненной зоны...

Номер патента: 1682471

Опубликовано: 07.10.1991

Автор: Антонов

МПК: E02D 19/10

Метки: водоотливной, колодцев, приемных, установки, шахтной

...Приток еады поступает в регулиоавачный водосборник 8 и наполняет, начиная от НУ, все указанные выработки, Одновременно часть содержащихся в нем тв;рдых частиц, выносимых из водосбарника 8, оседает на днищах колодцев 6 и 7 с постепеннь,м увеличением занимаемого ими объема, После наполнения до верхнего уровня (ВУ) воды включается часть насоссв 2 или 3 установки и вада выдается на поверхность, а ее уроеень снова понижается да НУ, после чего насосы 2 или 3 снова атклсчаются, В процессе отка гки притока после накопления некоторой массы шлама, например, на днище колодца 6 периодически осуществляют забор шлама из него с помощью гидроэлеватора 12, который вводят в работу путем открытия задвижек 24 и 26. Благодаоя этому с помощью всаса 10, перед...

Номер патента: 1682472

Опубликовано: 07.10.1991

Авторы: Бабенко, Заболотный, Коса, Яструбенецкий

МПК: E02D 27/01

Метки: ленточный, фундамент

...деформируемомосновании.Цель изобретения - снижение тоудоемкости возведения фундамента.На чертеже изображен описываемь Йленточный фундамент, поперечный разрез,Ленточный фундамент состоит из опорФе фФйых плит 1, стеновыих блоков 2 и монолитныхжелезобетонных нижнего 3 и верхнего 4 поФФв; размещенных в выемках 5, выполнснных соответственно в плитах и верхнихстеновых блоках, На верхний пояс 4 опираются плиты б перекрытия,Фундамент возводят следующим образом.На подготовленное основание укладывают опорные плиты 1 по периметру стенмонтируемой части здания, В плитах приизготовлении образованы продольные выемки, например; путем установки адно формы коробчатых вкладышей, В выемку плитукладывают арматурные каркасы нижнегопояса 3 и...

Номер патента: 1682473

Опубликовано: 07.10.1991

Авторы: Ермашов, Сорочан

МПК: E02D 27/02

Метки: фундамент

...следующей зависимостью;где К - безразмерный коэффициент влияния элемента б увеличенной жесткости на Основание, равный 0,20,6;Е - площадь ггодошвы блока,Я - проектная осада блока без учета влияния промежуточного сло 53,Работа фундамента осуществляетсяследующим образом.Блоки 2, воспринимающие различнуюпо величине нагрузку Р, размещены на про 5 межуточном слое различной толщины и различных размеров в плане жесткогоэлемента 6. Причем эти размеры принимаются отдельно для каждого блока 2 в зависимости от его осади,10 Жесткий элемент 6 промежуточногослоя, имея площадь 8 контакта значительноменьшую, чем расположенный на нем блок2, легко вдавливается в грунт 4, При этомблок 2 получает дополнительную осадку, вы 15 званную вдавливанием в грунт...

Номер патента: 1682474

Опубликовано: 07.10.1991

Авторы: Барыкин, Вальц, Головко, Лехно, Мелешко, Тетиор

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

...элементы 1, выполненные в виде замкнутой конической оболочки 2, опоясывающей отдельно стоящий холм, террикон 3. При выполнении фундамента в виде нескольких замкнутых конических ободочек 2 последние располагаются друг над другом. Замкнутая коническая оболочка 2 состоит из продольных лент 4, поперечных лент 5 и железобетонного кольца б, к которому они присоединены,Продольные ленты 4 и железобетонное кольцо б могут быть выполнены предварительно напряженными, чтобы восприпятствовать растяжению при воздействии вертикальной нагрузки на замкнутую коническую оболочку 2,Сопряжение продольных лент 4 и поперечных лент 5 с железобетонным кольцом б,образование замкнутой конической оболочки 2, опоясывающей отдельно стоящий5 холм, террикон 3, и...

Номер патента: 1685267

Опубликовано: 15.10.1991

Автор: Хафизов

МПК: E02D 5/30

Метки: свая

...центрального стержня;О - диаметр окружности, проходящейчерез внешние края ребер;Ест -площадь поперечного сечениястержня; 10и - количество ребер, причем, где А=в б О О 1, -бО ое сопротивлен ости ребер и с етное сопротВ -ЙсЙсм -расчетнгу по поверхЙсд - расдвигу; ие грунта сдвиержня;вление грунта20 ь свайного осФ- несущая способностнования;Йст расчетное сопротивление материт ала центрального стержня на сжатие или растяжение; 25Йр - расчетное сопротивление материала ребер на сжатие или растяжение;а - расстояние от поверхности грунта до 1-го, считая от поверхности грунта, сечения ребер; 30щ - число слоев грунта от поверхности грунта до 1-го сечения ребра;Йсд - расчетное сопротивление грунта сдвигу в середине 1-го слол, при этом ребра 7...

Номер патента: 1685268

Опубликовано: 15.10.1991

Авторы: Гаврилов, Егоров, Печенкин, Тренихин

МПК: E02D 3/11, E02D 5/44

Метки: грунте, искусственных, конструкций, оснований, создания

...зарядом и разрядом накопительной емкости.П р и м е р 2. Уплотнение грунта (фиг. 2). Этот режим представляет собой последовательные накладывающиеся один на другой разряды с нескольких разрядников, помещенных в одно место. В результат 5 10 15 20 25 30 35 40 45 возникает нарастающее деформирующее усилие с длительностью переднего фронта до 500 мс. При уплотнении грунта энергия (10 кДж) и давление первого импульса, действующего на стенки скважины, не должны превышать предела прочности грунта, В противном случае начинается процесс разрушения и разуплотнения грунта, В результате первого воздействия массив грунта, окружающий источник возбуждения, приходит в движение, т,е. начинается процесс консолидации частиц грунта, До окончания...

Номер патента: 1469925

Опубликовано: 15.10.1991

Авторы: Блинков, Захаров

МПК: E02D 7/10, E02D 7/18

Метки: вибропогружатель, гидравлический

...1, соединенную с ним посредством упругих элементов, выполненных в виде предварительно напряженных тяг 2, раму 3 с грузом 4, расположенный между наголовником и рамой 3 гидроцилиндр 5 со штоком б, упертым в наголовник 1 и снабженным ограничителем хода в виде гайки 7, установленной на штоке 6 с возможностью перемещения, насосную станцию 8 с пульсирующим золотником 9, напорную магистраль 10, сливную магистраль 11.Упругие элементы тяги 2 прапрез трубки 12. а концы их закр наголовнике, при этом грузой 3 посредством винт 13жатель готов к работе. Перед забивкой сваиманометр 14 вентилем выключается из работы с целью предохранения его от износа и повреждения. При забивке сваи и включении насосной станции рабочая жидкость поступает в полость...

Номер патента: 1686058

Опубликовано: 23.10.1991

Авторы: Акопов, Акопян

МПК: E01C 19/34, E02D 3/046

Метки: акопова, механизм, органов, перемещения, рабочих, самоходной, трамбующей

...20, один конец каждой из которыхсвязан с рамой 1, а другой ее конец посред 5 10 15 20 25 30 35 40 45 5055 ством серьги 21 шарнирно прикреплен к оси 14 паразитной шестерни 13,Устройство работает следующим образом,Изображенное на чертеже положение машины соответствует началу подьема штампа 4, а ось 14 находится при этом в крайнем левом положении, когда пружины 20 аккумулятора энергии предельно нагружены и способны реализовать часть нагрузки, необходимой для подьема штампа. Крутящий момент от зубчатого колеса 12 через параэитную шестерню 13, сцепленные ведомое зубчатое колесо и дополнительное зубчатое колесо 19 передается одному кривошипному валу и через промежуточную шестерню 17, колеса 18 - другому кривошип ному валу.После подъема штампа...

Номер патента: 1686068

Опубликовано: 23.10.1991

Автор: Засов

МПК: E02D 1/00

Метки: грунта, исследования, свойств, стенках, физико-механических, шурфа

...экран с коор динатной сеткой, При этом экраны симметрично закреплены на контактной пластине с антифрикционным покрытием с двух сторон, координатные сетки выполнены из константной проволоки, которые подключены к регистрирующим приспособлениям. 2 ил. воды 6 соединены с регистрирующими приспособлениями,Устройство работает следующим образом.При передаче нагрузки на грунт черезштамп 1 возникают нормальные и касательные напряжения по плоскости контактагрунта с экраном 2. Прозрачный экран 2позволяет наблюдать за процессами деформации и увлажнения грунта, контролируя ихс помощью координатной сетки из отрезковконстантной проволоки 4, которые одновременно выполняют роль тензометрическихдатчиков с выводами 6 на регистрирующиеприспособления,...
