E01C 19/26 — самоходные или установленные на транспортных средствах

Номер патента: 19253

Опубликовано: 28.02.1931

Автор: Камелин

МПК: E01C 19/26, E01H 3/02

Метки: барабанов, дорожных, катков, смачивания

...предлагается, в целях равномерного смачивания поверхности барабанов, под разбрызгивающими трубками укрепить касающиеся барабанов валики, составленные из насаженных на их -оси войлочных шайб,На схематическом чертеже изображен каток, снабженный предлагае ым устройством.Шофер, нажимая ногой на педаль 5, посредством тяги 4 открывает кран 3, отводящий смачивающую жидкость из баллона 1, где она находится под, давлением сжатого воздуха, подаваемого в баллон насосом 13, Жидкость при этом проходит к разбрызгивающим трубкам 6, под которыми на кронштейнах 16 укреплены касающиеся барабанов,валики 7, составленные из надетых на их оси войлочных шайб. Валики 7, увлеБРЕТЕНИЕ каемые вращающимися барабанами катков, равномерно смачивают эти...

Номер патента: 26317

Опубликовано: 31.05.1932

Автор: Сафронов

МПК: E01C 19/26, E01H 3/02

Метки: воды, дорожный, каток, моторный, разбрызгивателем

...барабана. Для разбрызгивания воды в передней стенке резервуара Е укреплен вентиль А с переходным тройником В, в который вставлена труба, состоящая из двух равных частей С, изогнутых по кривой. Концы труб закрыты пробками В на резьбе,служащими для прочистки труб от загрязнения. На верхней стороне по всей длине их просверлены отверстия, нерез которые проходит вода в видед отдельных струек и падает на поверхность укатываемого шоссе. Расход воды регулируется вентилем А.В. В.Для утилизации нагретой воды ниче рекачивания ее ИЗ ТСНДСРНОГО бака КЗТКЗ /в водяной резервуар Е установлена труба Е включенная в общую водопроводную сеть катка над цилиндром мотора и проходящая к расположенному в передней части катка водяному резервуару Е,с которым...

Номер патента: 89269

Опубликовано: 01.01.1950

Авторы: Вощинин, Дейнего

МПК: E01C 19/26

Метки: дорожный, каток, реверсом, турбо

...- врез Гяразиту 0 П 1 ес еренку (5. Ту)б)му у ы 2 (снабжают с 5 Несколььими поворогп )и черпаюциам тр бам для вьелю:ения н ВК 10 ЕПИ 5 ИХ.,Чех(низхь 1 Оворога тр О сОлсе)(;В 1 ны т 1 а Обр)30), тО велн)чснс одной 13 ы)т обеспечиваг ,ьс лючсппс втопо 1,:ПоборотОсупеств.5 С 7 аки 1 ооразом р(всрси)ОВ 15( ЕГеаг)ром ВеОцепи и Велю"ени 5 гу 1)Оомат, разм,"рь К)"оро принмают( 5 Оответс ВуОпими МОнос г 7 и гите(с КаОв, Об( с- ПЕИВаСТ РЕМЯ ПЕВ(РСИРОВаиия КВТЕ( Ъ(С(. чМ .) С(ЕРсвРрсивып хехПнзх с турбохуч)тм нхее Целып )5; По;10- жите.ьпь. еяч(" .тв, вы 10 д О Отлича 10 ци. ОГО от ОоьчнОГО еве 1)сивпого механизма с )исционными мустихи и копиески;,и е;терими. К числу этих преимуцеств мс)ко отнести с)едуыцис, более плавное рсверсированис; меьшис...

Номер патента: 90125

Опубликовано: 01.01.1950

Автор: Аронов

МПК: E01C 19/26, E01C 23/01, E01C 23/07 ...

Метки: катку, самоходному, сигнальное

...к Ясфальтобстону липь сплОЙ слабоЙ прмн(пны 18, (1 ВРлец - всем весох катка.По мере уплотнения покрытия деформацп 5 асфальтобетона будет стремиться к 5 им му, опредсл 5 емох соответствую:цими тежическими условиями, При этом ролик 10 будет приближаться к плоскости, В кОторОЙ пахОДптся ниж 1;я;1 ОбразсюЦ 25 ВальЦЯ -, и В КОР 1 ЦС КОПЦОВ к Ртакты 16 и 13 сопКР, тс 5 и на щитке Всдителя ЗЯГОритс 5 ла Очка 0 сиГнялизР 1 рующя 5 00 Окоп 2 Пи укятки. Лампочка питРст" я От Гспсряторя 1, имсю 1 цс 1 Ося нз моторных катках дл 51 ОсвепсНя,Установку прбсэя па раъ 1 с 1 с;сдует произвОдРггь тякРх ООрззох, чтобы момент смык;ния контактов 16 и 13 совпал с ОКОиЯнис 1 укатки, заданным нзихеньшей дсфОрмзпиеЙ Я покрыти 5.П р едмет РзобрстенияСНГняльное...

Номер патента: 94222

Опубликовано: 01.01.1952

Авторы: Панасенко, Пугавко, Эпштейн

МПК: E01C 19/26, E02F 5/10

Метки: каналов, оросительных, поверхностей, прицепное, уплотнения

...уплотнение грунта в откосах канала происходит неравномерно.В предлагаемом изобретении этот недостаток устраняется тем, что его боковые катки монтированы в рамах, шарнирно связанных по своим продольным осям симметрии с поводковыми рамами, свободно поворотными относительно продольной оси устройства.На фиг. 1 изображен общий вид устройства в продольном осевом разрезе; на фиг. 2 - вид его в плане; на фиг. 3 - передний его вид в разрезе по АА фиг. 1.Устройство заключает в себе один донный каток 1 и два боковых откосных катка 2 и 3, которые свяг .;О Б Р4-4=:-1 И-й- ИДЕТЕЛЬСТВУ за ЪЪ 1453/444833жного машиностроения СО.Р зываются с основным дышлом 4, установленным на лыже 5. Донный каток 1 сцепляется с дышлом 4 при помощи прицепной рамы б;...

Номер патента: 119194

Опубликовано: 01.01.1959

Авторы: Бородачев, Варганов, Сухоруков

МПК: E01C 19/26, E01C 19/28

Метки: виброкаток, самоходный, трехвальцовый, трехосный

...трехвальцового трехосного виброкатка является поворотным, а валец 2 и валец 3 приводными, причем валец 3 выполнен полым и внутри его помещен вал 4 с дебалансамн 5 и 6.При работе вал 4 приводится во вращение от двигателя 7 посредством клиноременной передачи 8 и дебалансы 6 и 6 при этом сообщают вальцу 3 вибрационное движение.Двигатель 7 при движении катка сообщает вращение вальцу 2, а валец 3 получает вращение уже от вальца 2 посредством звездочек 9 и 10 и цепи 11.Для того, чтобы приводной конец вала 4 вывести из полости катка 3 наружу, цапфы 12 и 13 выполнены полыми и лежат в подшипниках 14 и 15, укрепленных на отдельной раме 16, прикрепленной к основной ра. ме катка посредством горизонтального шарнира 17.Крепление вальца 3 на...

Номер патента: 123555

Опубликовано: 01.01.1959

Авторы: Михайлов, Фомин

МПК: E01C 19/26, E01H 3/02

Метки: асфальтобетонной, вальцам, дорожного, катка, массы, предупреждения, прилипания, способа

...в атмосферу через дымогарные трубки парообразователя и выхлопную трубу 8. Пар, полученный в паросбразоватсле, направляется по резиновым шлангам 4 к паровым кожуха 1 5, где конденсируется на раоочей поверхности вальцев б катка.Каждый паровой кожух представляет собой металлическую коробку; для уменьшения конденсации пара на внутренней поверхности Нож он имеет изоляционный слой нз измельченного асбеста. Внутри к ха смонтирована паровая трубка, имеющая щель на всю ш;рину в ца, из которой пар поступает непосредственно на его рабочую по- в ость.Ъо 123550 К достоинстВям предл ага с 10 0строистВЯ сгед ст Отнест 1.а) использование:,пара, даоцсс возможность решить вопрос о равномерном ц тонком с 1 ч 1 Ван;и раоочсй поверхности вальца (трубка...

Номер патента: 132257

Опубликовано: 01.01.1960

Автор: Иванов

МПК: C25D 17/00, E01C 19/26

Метки: ванн, каток, набивки, подины, электролизных

Номер патента: 159562

Опубликовано: 01.01.1964

Авторы: Кузнецов, Левицкий, Рихтер

МПК: E01C 19/26, E01C 23/07, G01L 9/00 ...

Метки: 159562

...контроль и рукояткой реостата 15 чувствительности устанавливают стрелку прибора иа красную черту. После этого переводят переключатель 14 в положение работа. На этом подготовка устройства к действию заканчивается,Во время выполнения операции укатки основания, когда показания устройства станут стабильными и достигнут минимального значения, каток переводят на новый участок. Для количественной оценки достигнутого Подп. к печ. 1 О/11 - 61 г.Заказ 361774ЦНИИПИ Государственного кМоска уплотнения необходимо отобрать пробу. Таким ооразом получают объективные данные о павномерсти и качестве уплотнения обрабатываемого участка. Предмет изобретен и яУстройство к моторному катку для контроля за равномерностью и степенью уплотнения укатываемой...

Номер патента: 174654

Опубликовано: 01.01.1965

Авторы: Белкинд, Кантор, Родман, Черновский

МПК: E01C 19/26

Метки: каток, колесный, прицепной

...снабженные колесами с пневматическими шинами, предназначены для уплотнения тела насыпи и не могут уплотнять бровку насыпей по условиям техники безопасности, в соответствии с которыми катьки не должны приближаться к бровкам свежеотсыпанных насыпей ближе чем на 1 м. Поэтому откосная часть насыпей земляных сооружений остается неуплотненной. Срезание же неуплотненной части грунта является трудоемкой и дорогостоящей операцией, увеличивающей общую стоимость возведения земляных сооружений.Предлагаемый каток (позволяет устранить эти недостатки, для чего он составлен из рабочих секций, колеруса которых расположены в разных вертикальных плоскостях.На чертеже изображен описываемый каток, вирд сверху.Каток включаепричем вторая и ко связаны с рамой...

Номер патента: 185361

Опубликовано: 01.01.1966

Авторы: Левицкий, Рихтер, Романовский, Рыбьев

МПК: E01C 19/26, E01C 23/01, E01C 23/07 ...

Метки: дорожным, каткам

...При укатывании грунтового основания или дорожной одежды штамп под действием усилия пригруза погружается в контролируемый материал на определенную глубину. Величина заглубления штампа определяется по 10 вертикальному смещению оси 4 относительноосей О.Смещение оси 4 штампа и роликов 9 припомощи индукционных датчиков 11 преобразуется в электрические сигналы, которые регист 1 ч рируются прибором 12, включенным в измерительную диагональ дифференциальной схемы.Вторичные обмотки датчиков 11 с подвижным сердечником включены последовательно друг с другом так, чтобы э.д. с. обмоток суммиро вались алгебраически. Эти обмотки образуютдва плеча дифференциальной схемы измерения. Другие два плеча схемы образованы вторичной обмоткой трансформатора...

Номер патента: 210045

Опубликовано: 01.01.1968

Авторы: Иностранец, Иностранна

МПК: E01C 19/26, E02D 3/039, E02F 5/10 ...

Метки: земляныхсооружений, откосов, уплотнения

...свои функции. При работе по направлению, параллельному линиям одинакового уклона (по склону холма), эти устройства лимитируются еще более из-за недостаточной их устойчивости и плохого распределения сил уплотнения грунта в поперечном направлении. Предложенное устройство, работающее нанаклонных площадках, например на склонах и откосах, содержит самоходное шасси, перемещающееся по дороге, прилегающей к наклонной площадке, подлежащей уплотнению, и лебедки, приводящие в действие катки 1, которые движутся взад и вперед по наклонной площадке, Катки 1 с помощью рам 2 подвешиваются к барабанам 3 лебедки при,помощи двух параллельных канатов 4, прикрепляемых к обеим сторонам рамы 2 катка. Для изменения свободной длины одного из кана тов каждой...

Номер патента: 237738

Опубликовано: 01.01.1969

Авторы: Иностранец, Иностранна

МПК: E01C 19/26

Метки: каток, самоходный

...55 60 Каждая пара задних колес является точкойопоры для рамы катка, как и сообщающиесямежду собой гидродомкраты подвески передних колес.При помощи расположенного в кабине гидравлического распределителя водитель можетуправлять отдельно одним или всеми гидродомкратами. Таким образом, раму можно опускать, поднимать или наклонять набок, Ложно также опускать в траншею одну пару ведущих и одно ведомое колесо.Для укладки металлического балласта 18рама имеет под задним ящиком балку (на чертежах не показана), на которую укладываются передние концы балласта, а задние поддерживаотся качающимися крючками 19 наприкрепленных к раме осях 20 и блокируемыхпри помощи шпильки 21. Балласт быстро погружается и разгружается. На место балластаможно...

Номер патента: 237923

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Дорожного, Евдокимов

МПК: E01C 19/26

Метки: гидравлическое, дорожногокатка, рулевое, управление

...из второй штоковой полости цилиндра в соединенную с ней штоковую полость другого цилиндра, перемещая его поршень. Масло из поршневой полости второго цилиндра вытесняется 20 через золотник в сливной трубопровод 12.Для поворота вальцов в ооратном направлении слив и нагнетание реверспруют при помощи распределительного устройства.Для того, чтобы вальцы были расположены 25 параллельно один другому и под углом к раме, необходимо один из них установить в определенное положение относительно рамы машины и обеспечить нагнетание дополнительного количества масла в систему сообщаю щихся между собой штоковых полостей цилиндров. При этом условии произойдет поворот вальца и он займет требуемое положение. Для этой цели используется распределитель 13....

Номер патента: 243649

Опубликовано: 01.01.1969

Авторы: Смол, Черкасов

МПК: E01C 19/26

Метки: виброкаток, самоходный

...и привод 0 ся тем, что, с целью обеспечениявключающии атор с рамой, отличающий- маневрироваИзвестен самоходный виброкагок, включающий тягач, уплотняющий валец, вибратор с рамой, раму седельного типа и привод.Цель изобретения - обеспечить маневрирование на ограниченных площадях уплотняемого грунта и ограничить передачу вибрации на узлы катка. Достигается это тем, что между седельной рамой и рамой вибратора смонтирована дополнительная рама с установленным на ней приводом. Дополнительная рама с одной стороны жестко закреплена на седельной раме и соединена с рамой вибратора посредством амортизаторов, на которых, в свою очередь, укреплен вибратор арочного типа. Седельная рама виброкатка выполнена составной и ее части соединены между собой...

Номер патента: 271552

Опубликовано: 01.01.1970

Автор: Самхарадзе

МПК: E01C 19/26, E02D 19/02

Метки: заболоченных, канав, местностейосушении, образования

...составные части диска д и 4 и катки 2 имеют разное чис,о оборотов, та. ка они имеют разные диаметры. Происходит перекатывание, чем обеспечивается усто 1 ивость откоса канавы. для устроистваьных канав ания ду н ется достигпо ш та ег,Г 1 редхет изо Устройство для образ осушении заболо еииых х щее катки и диск между иые на одной оси, отлп 15 с целью образования уст диск выполнен ио шири можностью поворота его тельно другой.ретеии описываемое устрой - то же, вид сверху. На фиг. 1 изображество, вид сбоку; на фиг Устройство для обр чает диск 1 и катки 2, рине составным с част ными на одной оси б с зован:,я канавы вклюДиск 1 выполнен по шиями 3 и 4, расположен- катками 2 между ними. Изобретение относится к нарезки временных осушител...

Номер патента: 301295

Опубликовано: 01.01.1971

Авторы: Бородачев, Бриммер, Варганов, Войнич, Всесоюзный, Дорожного, Кабаков, Коломиер, Нарбут

МПК: B60K 26/04, E01C 19/26

Метки: гидропривод, дорожного, катка

...ведущие вальцы 12. Г, Коломиер, Д, К, Войии и М. Г. Кабаковй институт строительыада- строения Механизм поворота лопаток включает упор 13, определяющий положение рукоятки при реверсировании на задний ход (лопатки открыты,полностью), упор 14, определяющий положение при рсверсировании на передний ход (полное открытие лопаток), фиксатор 16, определяющий положение рукоятки при частичном открытии лопаток 1 во время движения задним ходом и фиксатор 16 - во время движения передним ходом,Ручка 6 механизма управления закрсплена в шарнире 17, перемещаясь в У-образном пазу а.Тяга 18 соединяет механизм управления с механизмом поворота лопаток, а тяга 19, имеющая паз, в котором смонтированы упоры 20, связана с механизмом переключения реверс- редуктора...

Номер патента: 315746

Опубликовано: 01.01.1971

Авторы: Бердус, Зильберминц, Пустовойтенко, Ринский

МПК: E01C 19/26

Метки: дорожек, зданий, каток, одновальцовый, отмостков, покрытий, укатки

...дорожек и т, д.по основному авт. св.295838, характерной особенностью которого является то, что он выполнен с электрообогревателем, располо женным над вальцом, и телескопической стойкой.Предлагаемый каток имеет более высокугс маневренность, Достигается это тем, что дышло катка шарнирно соединено с составной 10 стойкой, на одном из свободных концов которой смонтирован с возможностью поворота бочкообразный ролик.Для переключения привода катка его валец соединен с приводной звездочкой элек тропривода при помощи подпружиненного фиксирующего механизма.На фиг, 1 изображен предлагаемый каток, общий вид и вид сверху; на фиг. 2 - разрез по А - А, по Б - Б и вид по стрелке В. 20Каток включает валец 1 с донышками 2, подшипники качения 8,...

Номер патента: 323523

Опубликовано: 01.01.1972

Авторы: Бромберг, Каплан, Коломиер, Московский, Панин, Рожкин

МПК: E01C 19/26, E02F 9/22

Метки: гидропривод, дорожных, машин, строительных

...энергия сжатого газа вновь переходит в кинетическую энергшо движуаявлецо 27. Ч.1970 ( 1426 присоединением заявкиОпубликовано 10.Х 1.1971. Б Дата опубликования описан Авторыизобретения Ю, А. Бромбер осковский институт ииженеро ИДРОПРИВОД ДЛЯ СТРОИТЕЛ 1относится к области объемно- а строительных и дорожных и к гидроприводу, например,Изобретениего гидроприводмашин, а имеюкатков.Известен гидропривод строительных и дорожных машин, например, состоящий из насоса с магистралями, гидродвигателя, гидро- аккумулятора, предохранительных и обратных клапанов и напорных золотников.Недостатком этого гидропривода является невысокая надежность его работы.Целью изобретения является повышение надежности работы.Для этого гидроаккумулятор гидропривода...

Номер патента: 358457

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Дорожного, Калинин, Козлов, Кузин, Марков, Набровенков

МПК: E01C 19/26

Метки: каналов, уплотнитель

...откосо снабжены кронштейнами 7 и 8, ша занными между собой траверсами 9, каждая из которых закреплена гибкими элементами 10 и 11 на рычагах 12, установленных с возможностью поворота в горизонтальной плоскости относительно оси 13, расположенной на раме 1. Поворот осуществляется посредством силовых цилиндров 14 и поворотного устройства ведущего вальца 15.Такая установка рабочих органов обеспечивает независимую приспосабливаемость рабочих органов к уплотняемой поверхности.Уплотнитель работает следующим образом.При движении уплотнителя вдоль оси канала рабочие органы для уплотнения дна (ведущие) при помощи поворотного устройства направляются таким образом, чтобы обеспечить уплотнение скосами на противолежащих торцах откосные...

Номер патента: 358458

Опубликовано: 01.01.1972

МПК: E01C 19/26, E02D 3/026

Метки: 358458

...силовыми цилиндрами 7 по.ворота. На раме базового шасси 1 также установлены ограничители-датчики 24, которые дают сигналы на рсверс и поворот рабочих органов при соприкосновении с упорами 25, расположенными на тележке. Рабочие органы 2 и 3 выполнены с упруго деформируемыми пневматическими шинами, имеющими разное внутреннее давление,Уплотнитель работает следующим образом, Обе пары рабочих органов 2 и 3 посредством механизмов поворота 7 устанавливаются под углом а к оси базового шасси О - О; при включении муфты реверса приводится в движение бесконечный гибкий элемент, например цепная передача 2 б, нижняя ветвь которой 27 соединена с тележкой 1 б, а верхняя ветвь - с тележкой 9. Благодаря этому обе пары рабочих органов перемещаются в...

Номер патента: 422815

Опубликовано: 05.04.1974

Авторы: Бавыкин, Балакирев, Варганов, Всесоюзный, Дорожного, Фролов

МПК: E01C 19/26

Метки: дорожный, каток

...смеси,Достигается это тем, что выхлопной коллектор двигателя соединен с внутренней полостью одного из вальцов при помощи трубопровода и впускного элемента, причем внутренняя полость одного из вальцов разделенана резонансную и расширительную камеры,а впускной элемент выполнен в виде перфорированной трубы, сообщающейся одновременно с резонансной и расширительной камерами в полости вальца.На фиг. 1 изоор джен предложенный дорожный каток, вид сбоку, на фиг, 2 - разрсз поА - А на фиг, 1.Дорожный каток включтель 2 с выхлопным колле 4, трубопровод о с впускнь полнсцный в вцдс перфорцр пример, выпускного патру мый валсц состоцг цз обеч 5 10, псрсгоролкц 11, расш 12 и резонансной камеры 13 Прц работе лвцгдтеля 2 поступают по...

Номер патента: 435318

Опубликовано: 05.07.1974

Авторы: Гарбер, Изобретени, Калинин, Кузин, Марков, Набровенков, Пацюк

МПК: E01C 19/26

Метки: каналов, уплотнения

...болтами 9. Плита 8 через винтовое устройство 10 и трансмиссию 11 связана со штурвалом 12, установленным на рабочем месте опсратора. Балка 3 имеет кронштейн 13, в который упираются болты 14, прорезные гауки 15 болтов закреплены на пли те 8. Винтовое устройство 10 состоит из звездочки 16, сидящей жестко на гайке 17 и двух винтов 18, один из которых связан шарниром с рамой 4, а другой - шарниром 20 с плитой 8. Штурвал 21 через трансмиссию 22 и 10 винтовую пару 23 кинематически связан с донным вальцом 1. На раме 4 имеются монтажные ролики 24.Усилие поворота, приложенное к штурвалу12, передается балке 3 и связанным с ней от косным вальцам 2 через трансмиссию 11, винтовое устройство 10, плиту 8 и болты 14,При монтаже уплотиителя в...

Номер патента: 442264

Опубликовано: 05.09.1974

Автор: Козлов

МПК: E01C 19/26

Метки: дорожных, покрытий, уплотнения

...3 установленыконцевые выключатели (на чертеже 15 не показаны), управляющие приводом5, а также гйдроцилиндрами ц и 9штоки которых соединены с базовоймашиной 10. При размещении рабочего органа 2 на стальной упругой полосе , располагаемой на уплотняео мом материале, полоса деформируется как балка, лежащая на упругомосновании. Деформация балки зависит от величины нагрузки, упругости балки и упругости основания5Перемещение рабочего органа 2 вдоль полосы 1 осуществляется увверсируемой цепной передачей. Рвверсированнв привода цепной передачи производится концевыми выключате-б лями. еремещение всего уплотнителя вдоль оси дороги периодическоенри достижении рабочим органом одного конца полосы 1 гидроцилиндр 8 через рамку 5 и амортизаторы Ф под...

Номер патента: 460349

Опубликовано: 15.02.1975

Авторы: Калинин, Козлов, Кузин

МПК: E01C 19/26

Метки: откосов, уплотнения

...рамы с возможностью качания в плоссти, перпендикулярной оси вращения колпри этом оси вращения бокового и откоснколес расположены в одной плоскости.На фиг, 1 изображено предлагаемоевид сбоку; на фиг, 2 - то же, в оси машины, К одной из секций 3 через шарнир 9 прикреплена откосная секция 10, а к секции 4 через шарнир 11 - вертикальная секция 12. Оси качания шарниров 9 и 11 параллельны осям вращения соответствующих колес. Колеса установлены сбоку базовой машины и их оси вращения расположены в одной плоскости, проходящей через точки поворота (в плане) гусеничной базовой машины, что уменьшает возможность появления боковых усилий, воздействующих на колесо при маневрировании.Поскольку заложение откосов земляного полотна в различных условиях...

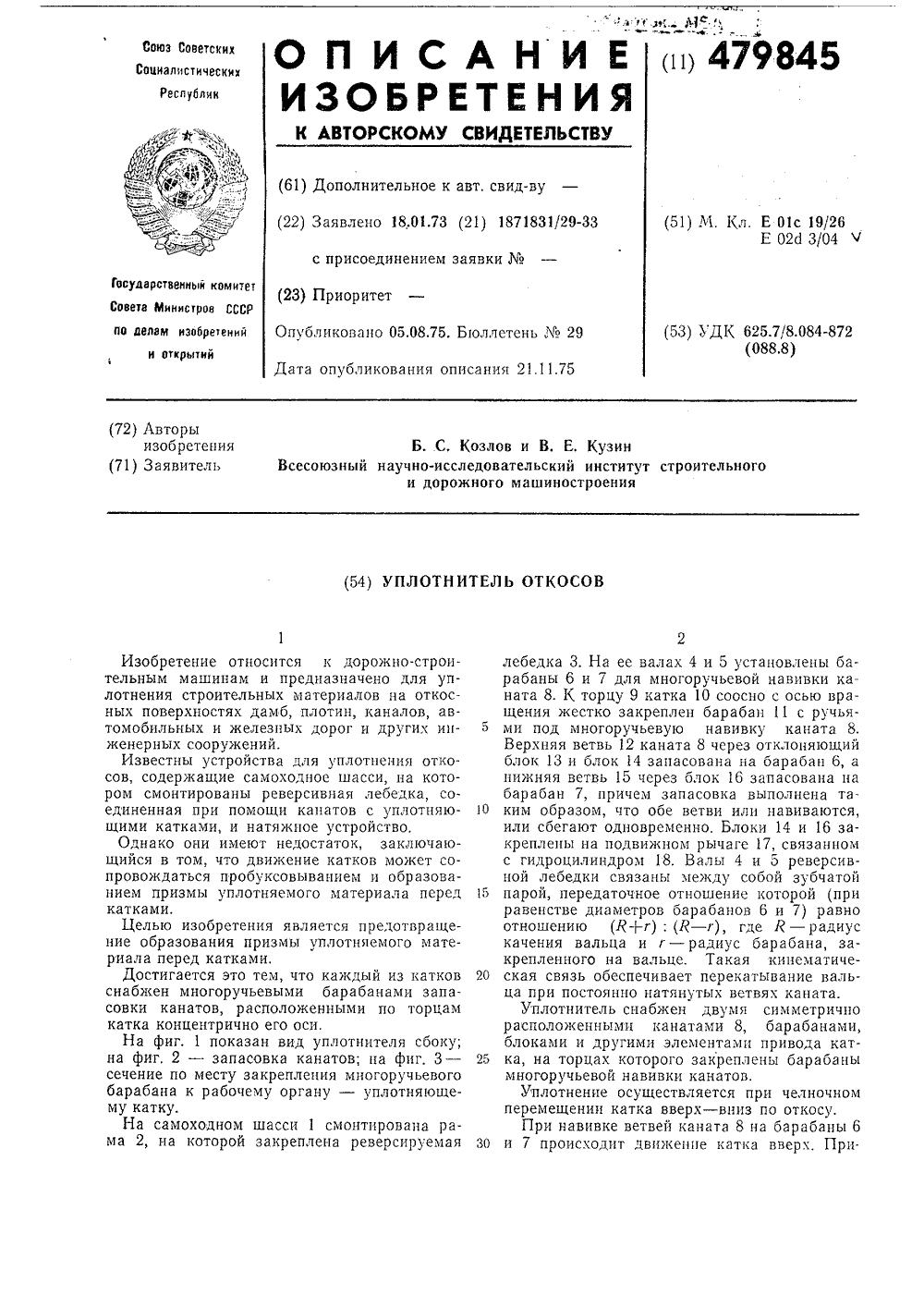

Номер патента: 479845

Опубликовано: 05.08.1975

Авторы: Козлов, Кузин

МПК: E01C 19/26

Метки: откосов, уплотнитель

...натянутых ветвях каната.Уплотнитель снабжен двумя симметричнорасположенными канатами 8, барабанами, блоками и другими элементами привода кат ка, на торцах которого закреплены барабанымногоручьевой навивки канатов.Уплотнение осуществляется при челночномперемещении катка вверх в вн по откосу.При навивке ветвей каната 8 на барабаны 6 О и 7 происходит движение катка вверх. При.чем, верхняя ветвь 12 каната, подтягивая каток, заставляет его проворачиваться относительно своей оси; нижняя ветвь 15 каната навивается на барабан 7, предотвращая произвольное опускание катка (с пробуксовкой) при работе на крутых откосах.При сматывании каната 8 с барабанов 6 икаток двигается вниз по откосу под действием составляющей силы собственного веса,...

Номер патента: 488888

Опубликовано: 25.10.1975

Авторы: Борисов, Стругач, Успенский

МПК: E01C 19/26

Метки: земляных, откосов, сооружений, уплотнения

...14. Приспособлениеца валч 4 лебедки между бараоанамииимеет (фиг,2) укрепленное на ва 1 у одило 1 5 с диаметрально расположеню 1 ми и противоположно направленными па: - льцами 16 и 17, которые входит соотве"-. :твенно, в кольцевые прорези 1,:-; 19 в торцевых стенках барабанов 5 11 6, пзохс,- пя через сквозные кольцевые прорези 2 С и " 1 свободно поворотных на :,Ялу -: ццаиб ;Р 22 и 23, которые крепитси к торцам барабанов фиксаторами 24 напр 11.18 р., рь 1- чы 11 ого типа). УотрОйСТВО рабОтаЕт СЛЕДу 1 стцИМ Обрари двеж 8 нии устройства,: - :.р 11 меВ 1 ево барабан б (фиг. 1) постоя 1 т 1.8 закреплен на валу 4, для чего ьцайба 2211 Г,2, повернута так, что малец 15 -.=, -лила 15 зажат между концами прорезей1 Я и 20 барабана 6 и в этом...

Номер патента: 510558

Опубликовано: 15.04.1976

Автор: Федоров

МПК: E01C 19/26

Метки: дорожный, каток

...вследствие замены в процессе уплотнения одного типоразмера катка другим и недостаточно эффективным вследствие того, что воздух, содержащийся в порах асфальтобетона и остающийся там после уплотнения известными катками, оказывает значительное влияние на качество дорожной одежды.Цель изобретения - повышение ка ествя уплотнения дорожной одежды.Это достигается тем, что в предлагаемом дорожном катке уплотняющее приспособление выполнено в виде подпружиненных эластичных катков, установленных в торцах камсры, и перекрывающих друг друга подпружи(51) .1. Кл- Е 01 С 19,2 Г,сНИ 51 В(К(1 )1 Ы) 1(СОСОЛ)ЗРСЖСИИ) В якуумируемой кмсрс 3. Б про;(сссс даль. нейшего уплотнения покрытия с помопью Вку) ного насоса 6 в вякуу:Прусио( Ка)срс 3 создастся...

Номер патента: 620523

Опубликовано: 25.08.1978

Авторы: Баловнев, Ветлов, Лозовой, Перменов

МПК: E01C 19/26

Метки: грунта, уплотнения

...плотности уплотняемого грунта, и появлению динамических нагрузок, передаваемых на рабочий орган.Такое выполнение грунтоуплотняющего устройства позволяет воздействовать на уплотняемую поверхность с высоким удельным давлением при отсутствии динамических нагрузок, что приводит к высокой эффектив ности уплотнения грунта.На чертеже показано предлагаемое устройство.Устройство для уплотнения грунтов содержит раму 1 с установленным на ней приводом 2, связанным с вертикальным валом 3, жестко соединенным с траверсой 4, на которой симметрично относительно оси вертикального вала закреплены пальцы 5 со свободно посаженными на них рабочими органами 6, в виде конических элементов, обра шенных вершинами друг к другу и контактируюших с внутренней...

Номер патента: 633973

Опубликовано: 25.11.1978

Авторы: Васильев, Гиенко, Деникин, Лаевский, Ложечко, Марченко, Хархута, Шестопалов, Яровой

МПК: E01C 19/26

Метки: дорожный, каток
