E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 817148

Опубликовано: 30.03.1981

Автор: Степанов

МПК: E02D 27/02

Метки: ленточный, фундамент

...размещенные в траншее, заполненной непучинистым материалом, основание и боковые поверхности блоков выполнены с обращеннымв 30 к непучинистому материалу треугольными вырезами.На фиг. 1 изображен ленточный фундамент, план; на фиг. 2 - то же, вид сбоку, на фиг. 3 - схема блока, аксонометрия, на фиг. 4 - разрез А-А на фиг. 1Ленточный фундамент включает примыкающие друг к другу трапецеидальные блоки 1, размещенные в траншее 2, заполненной непучинистым материалом. При этом основание и боковые поверхности блоков выполнены с обращенными к непучинистому материалу треугольными вырезами 3-5.Принцип работы ленточного фундамента заключается в следующем.При возникновении нормальных сил морозного пучения грунтов происходит выпирание непучинистого...

Номер патента: 817149

Опубликовано: 30.03.1981

Автор: Хрущев

МПК: E02D 27/12

Метки: свайный, фундамент

...снабжен дополнительными шайбами 8 с пропущенными через них сваями.9. Шайба 2 и шайбы 8 жестко соеди" нены между собой в плиту 10, Верхние .концы 7 каждой тяги могут быть прикреплены к соответствующей шайбе через компенсатор 11 давления, Компенсатор давления может быть .выполнен пружинным, рессорным, гидравлическим. Плита 10 может быть выполнена с обращенными к грунту 12 ребрами 13. Когда плита свайного Фундамента выполнена с ребрами, то околосвайный уплотненный грунт закрепляется, например, силиканизацией.Свайный Фундамент сооружается следуяцим образом.При погружеиии свай забивкой или вдавливанием через отверстия сваи одновременно погружаются с нижними тягами в грунт, причем в конце погружения свай благодаря натяжению в тягах обжимается...

Номер патента: 817150

Опубликовано: 30.03.1981

Авторы: Лаптева, Чернышев

МПК: E02D 27/34

Метки: воздействия, защиты, зданий, колебаний, сооружений, фундаментов, экран

...вокруг контура фундамента 1 траншею 2, выполненную иэ соединенных своими концевыми участками криволинейных секций 3, обращенных выпуклостью 4(или вогнутостью 5) навстречу колебаниям, и заполненную материалом, поглощающим колебания. Криволинейные секции 3 могут быть выполнены, например, из железобетонных скорлуп.Экран работает следующим образом.Распространякщиеся в грунте колебания, встречая на пути преграду в виде траншеи из криволинейных секций прорезей, рассеиваются в окружающем грунте. Частично колебания поглощаются материалом, заполняющим траншею, при этом рассеивание колебаний происходит в горизонтальных направлениях по всей высоте экрана. Выпуклость экрана улучшает его отражательную способность. Для улучше817150 формула...

Номер патента: 817151

Опубликовано: 30.03.1981

Авторы: Лаптева, Чернышев

МПК: E02D 27/34

Метки: гашения, сейсмическихколебаний

...полостей; заполненных материалом, поглощающим колебания 113.Наиболее близким к предлагаемому является устройство для гашения сейсмических колебаний в грунте, включающее размещенную вокруг контура фундамента траншею, заполненную материалом, поглощающим колебания, и выполненную из соединенных своими концами криволинейных участков, обращенных выпуклостью навстречу колебаниям 121.Недостаток таких устройств - малая эффективность гашения колебаний,Цель изобретения - повышение эффективности гашения колебаний.Поставленная цель достигается тем, что устройство для гашения сейсмических колебаний в грунте, включающее размещенную вокруг контура фундамента траншею, заполненную материалом, поглощающим колебания, и выполненНовосибирский филиал...

Номер патента: 817152

Опубликовано: 30.03.1981

Авторы: Гончаров, Емелин, Коновалов

МПК: E02D 27/42

Метки: фундамент

...Предварительно производят установку фундамента краном в проектное положение, Затем .эа стакан 2 вращаютфундамент с помощью кабестана илидругого механизма для завинчиваниясвай. Расчет фундамента должен выполняться с учетом момента сопротивления вращению. В процессе вращениягрунт ножами 3 срезается и по стенкеоболочки 1, как по наклонной плоскости, перемещается в верхнюю часть обо-лочки, ЭФфективному погружению оболочки способствуют скос нижней частистенок 1 и зубья 7 на концах железобетонных ножей 3, После заполненияполости под оболочкой грунтом происходит его уплотнение за счет воздействия собственного веса оболочки иусилия подачи вращающегося механизма(если в его конструкции предусмотрена принудительная подача). При необходимости...

Номер патента: 817153

Опубликовано: 30.03.1981

Авторы: Дукарт, Ильичев, Коренев, Курган, Петрова, Часов

МПК: E02D 27/44

Метки: виброизолированный, фундамент

...фундаменте,включающем основание, опертый на него посредством пружин массивный блоки соединенные с массивным блоком динамические гасители колебаний, каждый динамический гаситель колебанийснабжен демпфирующими элементами, выполненными в виде стальных многопрядевых тросов с жестким сердечником,пропущенных через опорное кольцо,причем каждое опорное кольцо с возможностью перемещения прикрепленок массивному блоку.15 На фиг. 1 изображен предлагаемыйфундамент, поперечный разрез нафиг. 2 в .разрез А-А на фиг. 1.оставитель Ю. Гам ехред Ж. Кастелевич ов КорректорС. Шекм Редак аказ 1254/3 Тираж 69 ВНИИПИ Госуд по дуплам 035, Москва, Подписноеитета СССРткрытий наб., д. ственногобретени -35, Рау к и к Филиал ППП фПатент", г. Ужгород,...

Номер патента: 819263

Опубликовано: 07.04.1981

Авторы: Киселев, Макаров

МПК: E02D 3/10

Метки: грунта, пленки, подслой, укладки

...производится путем изменения угла наклона до 20.Транспортер 5, смонтированный на раме 1, приводится во вращение от приводного ролика 6, который имеет шарнирную связь с рамой 1 и соединен с транспортером механической передачей. Приводной ролик 6 при перемещении рамы 1 находится в постоянном контакте с поверхностью грунта. требуемая скорость движения ленты транспортера достигается заменой одного приводного ролика 6 другим, Кассета 7 с рулоном пленки 8 установлена на раме 1 под транспортером 5. Ниже кассеты расположен валик 9 для прижима пленки к поверхности земляного полотна в процессе ее сматывания с кассеты 7. На конце рамы 1 под транспортером 5 наклонно (под углом до 70) установлен просеивающий лоток 10, который выполнен со сквозными...

Номер патента: 819264

Опубликовано: 07.04.1981

Авторы: Еникеев, Фаерштейн

МПК: E02D 7/02

Метки: грунт, погружения, сваи

...давлений объема более уплотненного грунта.На чертеже представлена схема образования уплотненных зон вокруг тела сваи и ее острия, где 1 - свая, 2 и 3 - увеличенные уплотненные эоны грунта, образованные по боковой поверхности сваи, и 4 - в области ее острия, Ь и 6 - глубины погружения сваи, на которых производят снижение энергии ударов молота.35Описываемый способ осуществляется следующим образом.Сваю 1 погружают на глубину Ьударами молота с максимальной энергией. Затем энергию ударов молота 40 снижмают до величин, при которых величина остаточного отказа сваи непревышает, например, 1 мм, и производят забивку до образования уплотненной грунтовой зоны 2. Затем сваюпогружают ударами молота с максимальной энергией до глубины Ьу. В...

Номер патента: 819265

Опубликовано: 07.04.1981

Авторы: Безбородов, Гуринов, Захаров, Сюзев, Трофимов

МПК: E02D 7/10

Метки: вгрунт, свай, установки

...них свай 2 .Недостатком известных устройстВ является то, что они не обЕспечивают воэможности испытания несущей способности свай при установке их в грунт.Целью иэобрпечение воэможПоставленнао известноезовую машинуй подвижной а устройствамодействия сио сваей.о для устаноет баэожлоарнирно устаа 2. На мачтек 3 и подвешены4, связанныеоводом 5 с наВ гидросистеключен насос 7 чным приводом.аны свайкьв 4 на"из внешней 8Гильза 8 свяэа-.на с толкателем 10 гидроцнлнндров 4 посредством пальца 11.В грунте буровым шнеком 3 бурится лидирующая скважина 12. По окончании бурения в скважину вставляют сваю 13 диаметр сваи превосходит диаметр кдирующей скважины) и начинают эаавливать ее силовыми гидроцилиндрам 4, рабочая жидкость в которые подается от насоса...

Номер патента: 820666

Опубликовано: 07.04.1981

Авторы: Кристиан, Мишель, Франсуа

МПК: E02D 17/16

Метки: ковшей, разгрузки, траловых

...тележка 11 приближается к же лобу 4, подвижная тележка 13 удаляется от него на такое расстояние, чтобы длина бесконечного линя 3, заключенная между входным 9 и выходными 15 блоками, оставались почти постоянной во время работы тралового комплекса.Длительность полцикла, то есть время, нужное для подвижной тележки, чтобы описать один оборот, идентично, с одной стороны для каждой подвижной тележки 11 и 13 и с другой стороны, превышает длительность разгрузки ковша.Трос 2 соединяется с бесконечным траловым линем 3 в точке 18. На средстве. нап 4навления ковшей расположены контакторы 19 и 20, между которыми на оси 21 с возможностью вращения закреплена плита, между направляющими 16 и 17 тележек 11 и 13 расположены контакторы 21 и 22.Устройство...

Номер патента: 821652

Опубликовано: 15.04.1981

Авторы: Белоносов, Вольфензон, Гончаров, Эдельштейн

МПК: E02D 1/04

Метки: грунта, пробоотборник

...шарики 18, удерживающиеся муфтой 19 с пружиной 20, 25расположенной во втулке 21. Крометого в конструкцию замка входит заглушка 22 с пружиной 23 и хвостовик24 ковша 3, Пробоотборник крепитсяна кронштейнах 25 при помощи оси 2.Устройство работает следующим образом.Оператор включает один из электромеханизмон 5 и с.его помощью поворачивает соответствующий конш 3 в исходное положение для забора грунта, Затем электромеханизмом 12 через предохранительное устройство 13, качал-,ку 14 и тслкатель 15, подъемная штанга 1 освобождается от подпружиненного фиксатора 16, Подъемная штанга опуска - 40 ется до упора в качалку 14 и при дальнейшем ходе штока электромеханизма 12 опускается до упора ковша 3 н грунт, Оставшийся ход электромеханизма 12...

Номер патента: 821653

Опубликовано: 15.04.1981

Авторы: Бушмелев, Охман

МПК: E02D 9/00

Метки: оголовковсвай, отламывания

...силовым цилиндром, упоры, расположенные посредством горизонтальных осей на вилообразных рычагах, последние выполнены в виде двурогих башмаков и установлены на осях подвижно, а шкворень снабжен механизмом регулировки, причем горизонтальная ось шкворня размещена между горизонтальными осями двурогих башмаков.Подвижная установка двурогих башмаков на горизонтальных осях, расположенных по обе стороны относительно горизонтальной оси шкворня, снабженного механизмом регулировки, позволит производить отламывание свайных оголовков любой длины и, следовательно, расширить эксплуатационные возможности устройства.На фиг, 1 изображено устройство в исходном рабочем положении; на фиг. 2 - вид сверху в положении настройки на сваю; на фиг. 3 - разрез А - А...

Номер патента: 821655

Опубликовано: 15.04.1981

Авторы: Бадьянова, Карелин, Полещук, Роман

МПК: E02D 27/14

Метки: возведения, намываемых, свайного, территориях, фундаментана

...свая с шайбой до намыва грунта; на фиг. 2 - то же, после намыва грунта; на фиг. 3 - разрез А - А на фиг. 2.Возведение свайного фундамента на намываемых территориях по известному способу производят следующим образом,Трубчатую сваю 1, имеющую поперечные сквозные каналы 2, погружают в грунт естественного сложения 3 с отметкой А на расчетную глубину Ь. Нижняя часть 4 сваи ниже каналов 2 может быть выполнена сплошной. На сваю 1 свободно надевают железобетонную шайбу 5. Шайба 5 снабжена предохранительным фартуком 6 и уплотнительными манжетами 7 для предотвращения попадания в полость сваи 1 намываемого грунта 8. В шайбе 5 на ее внутренних плоскостях имеются полосы 9 для замоноличивания шайбы 5 со сваей 1. После установки шайбы 5...

Номер патента: 823490

Опубликовано: 23.04.1981

Автор: Шатыгин

МПК: E02D 3/10

Метки: возводимыхна, гидроотвалах, зданий, основание, сооружений

...и защемленной между дамбами плитой, расположенной в первом слое фильтрующего материала.На чертеже схематично изображено предлагаемое основание.Основание включает первый слой 1 из фильтрующего материала, уложенного на поверхность гидроотвала из глинистого грунта 2, жесткую плиту 3, защемленную по периметру основания в дамбах 4 обваловывания и чередующиеся по высоте слои из глинистого грунта 5 и фильтрующего материала 6,Мощность фильтрующего слоя 1 определяется исходя из условия создания минимального давления на поверхности гидро- отвала 2, обеспечивающего уплотнение верхнего слоя глинистого грунта гидродтвала, толщина плиты 3 - из условия допустимой величины ее прогиба, а толщина слоя глинистого грунта 5 - из условия обеспечения...

Номер патента: 823491

Опубликовано: 23.04.1981

Авторы: Варламов, Варламова

МПК: E02D 3/11

Метки: грун-tob, термического, укрепления

...отверстий грунтом в 1,1 - 1,2 раза меньше диаметра уплотнителя 2, и над ним горизонтально установленное кольцевое сопло 4 для сжигания горючей смеси. Уплотнитель 2 закреплен на трубе 5 при помощи опорного кольца 6 и ребер жесткости 7, стакан 3 выполнен с перфорированным полым конусообразным наконечником 8, а для подачи горючей смеси и укрепляющего материала используются трубопроводы 9 и 10, при этом отношение наружного диаметра кольцевого сопла 4 к диаметру уплотнителя 2 составляет 1:1,7 - 2,0Укрепление грунта с помощью устройства осуществляется следующим образом.На поверхности песчаного грунта устанавливают пригрузочную плиту 1 и через нее в грунт погружают наконечник 2. По мере его погружения по трубопроводам 9 и 10 сначала подают...

Номер патента: 823492

Опубликовано: 23.04.1981

Авторы: Заварзин, Кулиш

МПК: E02D 3/115

Метки: термосвая

...предлагаемаятермосвая при отрицательных наружных температурах, продольный разрез; на фиг, 2 - термосвая при положительных наружных температурах, продольный разрез.Описываемая термосвая выполнена в виде трубчатого корпуса 1, в котором коаксиально установлена разделительная труба 2. Верхний конец разделительной трубы выполнен с уширением в виде раструба 3, примыкающего своими кромками к внутренней поверхности корпуса. В корпусе 1 вокруг разделительной трубы размещены дополнительные трубы 4, верхние концы которых введены в полость раструба 3. Корпус 1 частично заглублен в грунт 5 и заполнен жидким хладагентом 6 и газом 7. Для регулирования уровня жидкого хлад- агента путем изменения давления газа корпус снабжен патрубками 8 и 9 с...

Номер патента: 823493

Опубликовано: 23.04.1981

Автор: Вовк

МПК: E02D 3/12

Метки: грунта, укрепления

...грунта работает следующим образом.Самоходную базу 1 устанавливают вдоль русла канала 23. В емкости нагнетающих механизмов 2 и 3 заливают соответственно суспензию связующего, например жидкое стекло и отвердитель - 40/, водный раствор хлористого кальция. Подъемную раму 6 тросом 4 стрелы 5 устанавливают над откосом канала 23. Включают нагнетающие механизмы 2 и 3, первоначально работающие на обратный слив, водоотливной насос 20 и вибратор 7, после чего начинают опускать подъемную раму 6 на откос канала 23, Инъек торы 8 и иглофильтры 16 под действием веса рамы 6 и возмущающей силы вибратора 7 погружаются в водонасыщенный грунт откоса канала 23. По достижении ими заданной глубины управляющие штоки 21 и 22 взаимодействуют с...

Номер патента: 823494

Опубликовано: 23.04.1981

Авторы: Конкин, Мальцев

МПК: E02D 5/54

Метки: забивная, свая

...погружают в грунт на заданную глубину одним из известных способов. После погружения сваи на глубину меньше проектной на длину лопасти в полость сваи вводят инвентарную штангу 4 до соприкосновения ее с первой связью 15 продолжают забивку. Штанга разрушает последовательно все связи, освобождая тем самым лопасти, которые под воздействием освобож денных упругих элементов 13 отклоняются от первоначального вертикального положения на величину, достаточную для развития реактивного отпора грунта. При дальнейшей забивке сваи напором грунта лопасти постепенно разворачиваются до горизонтального положения, при этом лопасти своими уступами 14 входят в контакт с боковой поверхностью ствола сваи, что препятствует их дальнейшему развороту.Приспособление...

Номер патента: 823495

Опубликовано: 23.04.1981

Автор: Прокопенко

МПК: E02D 5/80

Метки: анкер

...лопасти 1, которые выполнены полу- цилиндрическими и жесткими, на одном из концов каждой из них жестко закреплены дополнительно введенные кронштейн 2 с осью 3, на которой установлены ролики 4, а на другом конце шарнирно установлена дополнительно введенная наклонная распорка 5, конец которой жестко соединен с осью 3, причем к одной из осей прикреплен дополнительно введенный канат 6 последовательно огибающий ролики 4, образуя полиспаст, другой конец которого соединен с оттяжкой антенны 7.Анкер работает следующим образом.Анкер опускают в скважину, затем производят натяжение каната 6, при котором шар. нирно установленные на продольных лопастях 1 наклонные распорки 5, взаимодеиствуя с осями 3 роликов 4, плотно прижмут продольные лопасти 1...

Номер патента: 823496

Опубликовано: 23.04.1981

Автор: Новиков

МПК: E02D 13/10

Метки: железобетоннойсваи, забивной, наголовник

...в сборе; на фиг. 2 - наголовник в раз боре со сваей.Наголовник забивнойсваи содержит деревянное Ф кальными каналами 2 под выпуски арматуры 3 сваи 4, в которые помещены спиральные пружины 5, каждая из которых установлена в соответствующем канале вдольего вертикальной оси 6.Во избежание расслоения древесины ееверхнее и нижнее основания снабжены стальными пластинками 7 с отверстиями (на чертеже не показаны) для выпуска арматурысваи и окованы по периметру угольниками 8и 9. Для прочного соединения наголовникасо сваей нижнее основание его снабженорамам 10 из угольников,Изготовлен 1 ый таким образом наголовник одевают на сваю, пропуская выпускиарматуры ее через отверстия в наголовнике,и забивают сваю до отметки, Затем снимаютнаголовник и...

Номер патента: 823499

Опубликовано: 23.04.1981

Авторы: Бабушкин, Гинзбург, Ищенко, Коваль

МПК: E02D 27/24

Метки: возводимый, оползневомучастке, фундамент

...верхнего блока, а боковая поверхность верхнего блока покрыта глинистым слоем. 10 На фиг. 1 изображен предлагаемый фундамент, общий вид; на фиг. 2 - разрез, А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Фундамент, возводимый на оползневомучастке включает верхний блок 1 и ниж.1 ний блок 2. Верхний блок 1 выполнен в виде стенки, ориентированной вдоль направления движения оползня и размещен выше по верхности его скольжения.Нижний блок 2 выполнен в плане в видетавра 3, ребро которого является продолжением верхнего блокаи размещен ниже поверхности скольжения оползня 4.В верхний блок 1 вмонтированы трубки 5, выходящие одним концЬм на боковые поверхности блока 1 на разной высоте, а вторым - на ее верхнюю торцовую поверхность. Боковые...

Номер патента: 823500

Опубликовано: 23.04.1981

Авторы: Абросов, Василенко, Васюков, Исаев, Кошелев, Луговцов, Муромцев, Сандуковский, Сонин

МПК: E02D 29/00, E21D 11/28

Метки: обделка, сборно-монолитная, тоннеля

...арматурными выпусками 5, которые заведены в соответствующую выемку 4 параллельно поверхности блока в ее зоне. Арматурные выпуски 5 имеют длину, превышающую глубину выемки на величину, равную 1/2 зазора между торцами сопрягаемых блоков, Кроме того, арматурные выпуски 5 смежных блоков 1, 2 и 3 каждого из колец 1 и 11 смещены в плоскости кольца 1 вдоль оси стыка, а арматурные выпуски 5 блоков 1, 2 и 3 смежных колец 1 и 11 объединены между собой посредством пропущенных через них соединительных элементов 6,Сопряжение блоков 1, 2 и 3 при монтаже их в кольцо 1 осуществляют посредством опирания арматурных выпусков 5 в выемки 4 на радиальных торцах блоков 1, 2 и 3 так, что между радиальными торцами смежных блоков образуется сквозной зазор. В...

Номер патента: 823501

Опубликовано: 23.04.1981

Автор: Сажин

МПК: E02D 33/00

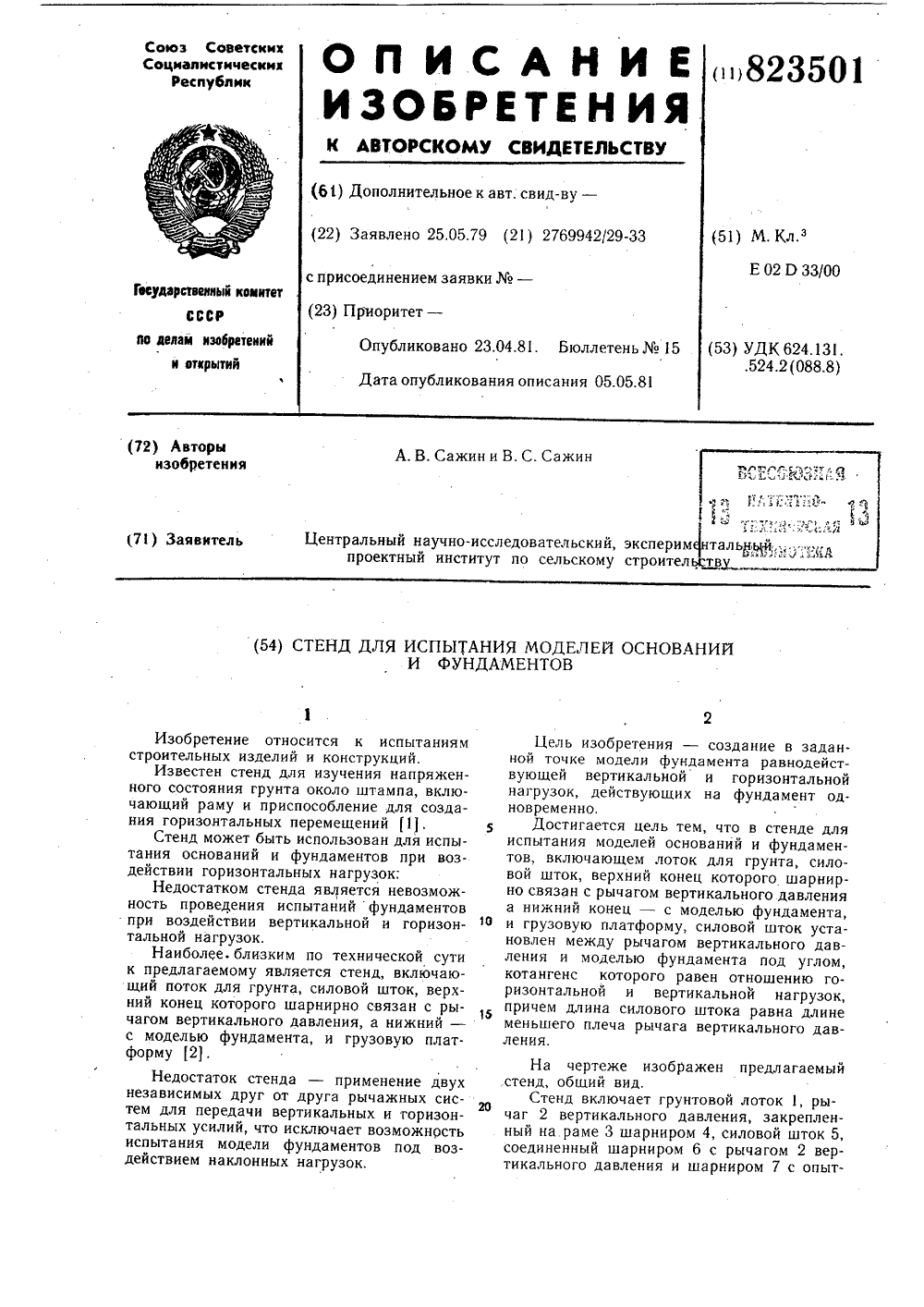

Метки: испытания, моделей, основанийи, стенд, фундаментов

...длина силового штока рменьшего плеча рычага вертикалления.На чертеже изображен предлагаемыйстенд, общий вид,Стенд включает грунтовой лоток 1, рычаг 2 вертикального давления, закрепленный на раме 3 шарниром 4, силовой шток 5соединенный шарниром 6 с рычагом 2 вертикального давления и шарниром 7 с опыт823501 Формула изобретения Составитель А Техред А. Бойкас Тираж Б 93 Государственного к елам изобретений и сква, Ж - 35, Раушс Патент, г. УжгородАфон цКорректор Н. БабинеПодписноеСССРийд. 4/5Проектнан, 4 едактор М. Ликови аказ 207/36 ВНИИПпо 13035, М иал ППП митета о 1 кры ая наул. ным фундаментом 8, грузовую платформу 9 с грузом 10.Испытание моделей оснований и фундаментов на совместное действие вертикальных й горизонтальных сил...

Номер патента: 825769

Опубликовано: 30.04.1981

Автор: Калинин

МПК: E02D 17/16

Метки: извлечения, обсадных, труб

...понтона выполнены из гофэластичного материала, птон может обладать перевучестью, На верхнем торзакреплен патрубок 8 для подачи воэ.(духа с морской платформы, а на нижнем торце кроме клапанов 4 размещен предохранительный клапан 9.Своим центральным отверстием понтон 3 надевается на колонну обсадныхтруб 10.Устройство работает следующим образом.Понтон 3, которому придается отрицательная плавучесть с грузом 5,связанным гибкими тягами с клапанами 4, надевают на обсадную колонну 10и опускают вниз так, чтобы груз расположился на подводном устье скважины, а тяги ослабли на величину, необходимую для первоначального страги" 15вания (отрыва) обсадных труб из грунта,После того как устройство займетположение, изображенное на фиг. 1,с плавсредства в...

Номер патента: 825770

Опубликовано: 30.04.1981

Авторы: Мамаладзе, Меламут, Цюнис

МПК: E02D 17/18

Метки: заболоченную, намыва, пл01чадь, сапропеля

...карт2, 3 и 4 намыва, При необходимостиизменения соотношения сапропелевой 5или минеральной б составляющих пульпы оператор дает команду на земснаряд 1, например по телефону. При этоммашинист земснаряда 1 заглубляет всасывающий пульпопровод (для повышенияминеральной составляющей пульпы) илиприподнимает всасывающий пульпопро-,вод (для увеличения содержания сапропелевой 5 составляющей пульпы), Зкспериментальными исследованиями установлено, что пульпа должна иметь соотношение 70 сапропелевой и 30 минеральной составляющих, Такое соотношение их обеспечивается свободным вса сыванием или применением рыхлителейизвестной конструкции.От земснаряда 1 пульпу по магистральному пульпопроводу 7, размещенному на дамбе обвалования 8,...

Номер патента: 825844

Опубликовано: 30.04.1981

Автор: Гой

МПК: E02D 9/02, E21B 19/00

Метки: извлечения, свсадных, труб

...состоит из стакана 1, жесгадко соединенного с вибратором 2, и муфты3, навинчиваемой на обсадную трубу 4,.На стакане 1,устаиавливаетси втулка 5,котораа с помощь о фиксатора 6 фиксируется на стакане 1 в рабочем и нера,бочем положениях. Втулка 5 имеет внижней части кулачки 7, которые размещаются в проемах 8 между коническимивыступами 9 и 10 стакана 1 и муфты 3,Предлагаемое устройство работаетследующим образом.Для извлечения обсадной трубы 4,на нее навинчивают музгу 3. Вибратор2 со стаканом 1 и втудкой 5, установленной на стакане 1 с помощью фиксатора 6 в нерабочем положении, присоединяют к муфте 3, Для этого выступы 9стакана 1 вводят в проемы 8 муфты3, затем поворачивают стакан 1.покаконические выступы 9 и 10 не совпадутмежду...

Номер патента: 827677

Опубликовано: 07.05.1981

Авторы: Стрекалкин, Тер-Терян, Трофимов

МПК: E02D 1/00

Метки: грунта, исследования, свойств, физикомеханических

...2 - то же, вид сверху; на фиг. 3 - разрез А-А фиг. 1.Устройство включает корпус 1, имеющий П-образную форму сечения с установлен ным в нем гибким ножом-отсекателем 2, контактирующим со штангой 3 через винт 4 и гайку 5.Крышки-обтекатели 6 установлены на внешних боковых стенках корпуса 1, на ко О торых смонтированы друг против друга излучательи приемник 8 ультразвуковых колебаний, жестко связанные со штампами 9, поджатые пружинами 10 и контактирующие с эластичными камерами 11. 15Устройство работает следующим образом.При помощи штанг 3 устройство задавливают в грунт. При этом нож-отсекатель 2 находится в пазах корпуса 1 в своем край нем верхнем положении по отношению к режущей кромке. При этом полость корпуса открыта сверху и снизу и...

Номер патента: 827678

Опубликовано: 07.05.1981

Авторы: Белоконь, Кашкаров, Сапегин

МПК: E02D 1/00, G01N 13/00

Метки: адгезиигрунтов

...пружинами, индуктивных динамометров 4, секционных электродов влагомера 5, домкрата б, кольцевого динамометра 7, шарнирного узла 8, станины 9, колодки с реверсивным вентилем 10, трубопроводов 11, насосной станции 12, измерительных цепей и аппаратуры 13, спиральных ригелей 14, индикатора 15 смещения плиты,Устройство работает следующим образом. На выравненную и защищенную поверхность грунта естественного залегания или искусственного уложения устанавливают устройство и с помощью спиральных ригелей 14 закрепляют станину 9, создают в двухходовом домкрате 6 давление, передаваемое через кольцевой динамометр 7 и шарнирный узел 8 на плиту 1 и штамповую группу 2 такой величины, чтобы на рабочей поверхности нагрузочной плиты 1...

Номер патента: 827679

Опубликовано: 07.05.1981

Авторы: Куда, Любацкий, Разинков, Сасько

МПК: E02D 3/12

Метки: дорожногооснования, смесь, устройства

...пыль и воду при следующем соотношении компонентов, вес, Ъ:Рядовой шлаковый щебень 70 Шлаковая пыль 25 - 30Вода Остальное 2.11 едостатком указаццы смесей является повьпиенцая пористость и недостаточная прочность получаемого дорожного основания.Целью изобретения является снижение пористости и повышение прочности дорожного основания.Это достигается тем, что смесь для устройства дорожного основания, включающая шлаковый щебень, шлаковую пыль, и воду, дополнительно содержит глинистый грунт с числом пластичности 17 - 27 при следующем соотношении компонентов, мас. %: ний указанны; составов щие результаты (табл. 2). ование предлагаемого сооцижецной порцстостью ц чностью прц сжатии.( мссь для устройства дорог)се(ого Оспования, включа(ощая...

Номер патента: 827680

Опубликовано: 07.05.1981

Авторы: Кнатько, Кулаков, Хабибуллина

МПК: E02D 3/12

Метки: аэродромов, дорожная, основанийдорог, смесь, устройства

...дорожной смеси, вес, ч. кубовые остатки после очистки парафинапрочность нарастяжение приизгибе, кгс/смЯ активированный фосфогипс коэффициент морозостойкостиП р и м е ч а н и я; 1, Содержание кремнефтористоводородной кислоты дано в пересчете на 100 Ж-нуюконцентрацию,2, Испытания проведены иа образцах, твердевших в течение 28 суток,Данные таблицы показывают, что срок службы предлагаемой дорожной смеси выше, чем у известной, за счет увеличения морозостойкости и одновременного возра.стания сопротивляемости материала растягивающим усилиям прн изгибе,Формула изобретенияДорожная смесь для устройства оснований дорог и аэродромов, включающая ДАктивированный фосфогипс увеличивает прочность материала за счет повышенной реакционной способности...
