Лехно

Номер патента: 1772653

Опубликовано: 30.10.1992

Авторы: Гудков, Лехно

МПК: G01M 13/04

Метки: выставки, малогабаритных, натяга, осевого, подшипников, ротора, электромашин

...натяжного винта, а другого плеча - с торцом устанавливаемой арретирующей шайбой,На чертеже изображена схема устройства для выставки осевого натяга подшипников ротора электромашины. На жесткой стойке 1 крепится корпус 2 элекгромашины. С ее жесткой крышкой 3 контактирует Ч-образный рычаг 4, шарнирно закрепленный в поворотной вилке 5, и ножка 6 индикатора 7, прикрепленного к стойке 1 через корпус 8, В нижней части устройства расположен рычаг 9, шарнирно закрепленный в стойке 1, имеющий еозможность контактировать с арретирующей шайбой 10, закрепленной к упругой крышке 11, и поджимающий через шайбу крышку 11, подшипники 12 и ротор 13 жесткую крышку 3 к ножке б. Натяжной винт 14, перемещаясь по резьбе в стойке 1, из-за наличия за 5 10 15...

Номер патента: 1761926

Опубликовано: 15.09.1992

Авторы: Барыкин, Вальц, Головко, Лехно, Тетиер

МПК: E04H 9/02

Метки: диафрагма, жесткости, здания, многоэтажного, сооружения

...ветвей 6, которые располагают также и у проемов 11. При этом внутренние ветви 6 соединяют связями 12 в виде выпусков арматуры 13, соединенных сваркой, и шпонок 14, Расположение ветвей 6 симметрично относительно центральной оси диафрагмы жесткости 1 обусловлено тем, что горизонтальные усилия действуют на диафрагму жесткости 1 как справа, так и слева.На диафрагму жесткости 1 действуют ветровые и сейсмические горизонтальные нагрузки, а также вертикальные усилия.При действии на диафрагму жесткости 1 указанных усилий она деформируется и изгибается в своей плоскости как стержень с жесткой заделкой в фундаменте. При этом в ней возникают продольные силы, изгибающие моменты и поперечные усилия, Монолитный железобетон 4 и сборные элементы 2...

Номер патента: 1761924

Опубликовано: 15.09.1992

Авторы: Косар, Лехно, Новицкий, Рекшинский, Тетиор

МПК: E04H 1/00

Метки: возводимое, здание, склонах, сооружение

...горизонтальные арки перекрытий 5,жестко соединяя их с арками-стенками 9.Одновременно ведут работы по возведениюнесущих конструкций переходов 14 и лестнично-лифтовых блоков 12 между диафрагмами 11 упорных конструкций 7 собразованием пространственных контрфорсных устоев. Затем монтируют конструкции галереи-перехода,При возведении здания, сооружения насклоне с устойчивым массивом грунта монтаж может быть начат с подрезки основаниясклона до проектной отметки заложенияарок-плит 8 фундаментов 1, При этом аркистенки 9 и фундаментная часть диафрагм 11устоев 7 могут быть выполнены в сборномили сборно-монолитном вариантах,При воздействии статических нагрузоки при наличии оползнеопасных участковсклона боковое давление грунтовых масссклона...

Номер патента: 1760428

Опубликовано: 07.09.1992

Авторы: Гудков, Лехно

МПК: G01M 13/04

Метки: малогабаритных, натяга, осевого, подшипников, ротора, электромашин

...признаков в литературе заявителю неизвестно,На чертеже изображено предлагаемое устройство,Окончательно собранная электромашина 1 с одной упругой торцевой крышкой 2, которая и создает осевой натяг, и другой жесткой торцевой крышкой 3, в вертикальном положении прикреплена к корпусу 4, расположенному нэ основании 5. В верхней части основания 5 размещен механизм нагружения 6, приводящийся в движение винтом 7 и передающий посредством вилки 8, свободно расположенной в отверстиях 9 жесткой крышки 3, усилие контроля через ротор 10 нэ подшипник 11 крышки 2, К основанию 5 посредством корпуса 4 присоединен индикатор 12, ножка 13 которого контактирует с подвижной частью крышки 2.Устройство работает следующим образом, Винтом 7 перемещают вдоль оси...

Номер патента: 1737084

Опубликовано: 30.05.1992

Авторы: Брюханова, Дегтярев, Лехно, Рыбалка, Тетиор

МПК: E04H 1/00

Метки: возводимое, здание, побережий, склонах, сооружение

...к ним.Последняя может быть выполнена иряда свай 5 с размещенными между нимижелезобетонными элементами 6, заанкеренными в грунте склона.Монтаж здания, сооружения производят в следующем порядке.Выполняют работы по устройствпорной стенки 2, затем осуществляюнировку основания низа склонустройство бун 1, монтируют последнтем устанавливают наклонные балки 3 одним концом на буну 1, другим - нподпорной стенки 2 по оси буны 1углом к ней и крепят все стыкуемые эты. После этого устанавливают настенки 3 блоки 4 этажей и жестко крним.Нагр узка от конструкции здания, сооруерез балки-стенки 3 передается, сучетом угла их наклона, на заглубленный в основании низа склона бетонный массив буны 1 и на заглубленный в основании низа склона свайный ряд 3. При...

Номер патента: 1717728

Опубликовано: 07.03.1992

Авторы: Кочетов, Кукунаев, Лехно, Овечкина, Рекшинский, Тетиор

МПК: E02D 27/30, E04H 1/00

Метки: возводимое, здание, склоне, сооружение

...и увеличивает нормальную составляющую этих сил что благоприятно отражается на работе основания под фундаментом. При этом фундамент не только передает нагрузки от здания на основание, но и воспринимает горизонтальное давление грунта,В случае, когда грунты склона не воспринимают воздействия наклонной составляющей нагрузки, фундаменты в поперечном сечении выполняют переменной высоты с наклонной подошвой, причем высота увеличивается вглубь массива грунта. Если устойчивость сооружения обеспечивается упорной конструкцией, то для облегчения условий работы подпорных стенок террас наклонная подошва фундамента ориентирована вдоль склона.Поперечные диафрагмы 4 здания и его перекрытия 5 выполнены как монолитные железобетонные конструкции....

Номер патента: 1694828

Опубликовано: 30.11.1991

Авторы: Барыкин, Кочетов, Кукунаев, Кустов, Лехно, Тетиор

МПК: E02D 29/02, E04H 1/00

Метки: возводимое, здание, склоне, сооружение

...которого расположены блоки этажей 14,Здание, сооружение возводят следующим образом.В нижней части склона 7 планируют площадку и разбивают оси здания, сооружения, Нарезают щели (на чертежах не показаны) для возведения в них продольных 5 и поперечных 6 диафрагм и стен 2 и 3. Поперечные щели нарезают переменной глубины с учетом возведения в них контрфорсов 8 и 9, В щелях устанавливают объемные арматурные каркасы (на чертежах не показаны) и устраивают монолитные стены в грунте, которые в процессе возведения являются откосоудерживающими, а в процессе эксплуатации - несущими элементами. После набора прочности из пространств 15 между забетонированными стенами удаляют грунт до необходимой отметки. Дно уплотняют, выполняют подготовку.-В нижней...

Номер патента: 1682474

Опубликовано: 07.10.1991

Авторы: Барыкин, Вальц, Головко, Лехно, Мелешко, Тетиор

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

...элементы 1, выполненные в виде замкнутой конической оболочки 2, опоясывающей отдельно стоящий холм, террикон 3. При выполнении фундамента в виде нескольких замкнутых конических ободочек 2 последние располагаются друг над другом. Замкнутая коническая оболочка 2 состоит из продольных лент 4, поперечных лент 5 и железобетонного кольца б, к которому они присоединены,Продольные ленты 4 и железобетонное кольцо б могут быть выполнены предварительно напряженными, чтобы восприпятствовать растяжению при воздействии вертикальной нагрузки на замкнутую коническую оболочку 2,Сопряжение продольных лент 4 и поперечных лент 5 с железобетонным кольцом б,образование замкнутой конической оболочки 2, опоясывающей отдельно стоящий5 холм, террикон 3, и...

Номер патента: 1656087

Опубликовано: 15.06.1991

Авторы: Барыкин, Кочетов, Кукунаев, Кустов, Лехно, Тетиор

МПК: E03F 1/00, E03F 5/00

Метки: канализационный, коллектор, крутых, склонов

...грунта склона 6. Колодцыимеют отверстие 7 для присоединения дво, ровой канализации.Строительство коллектора ведется следующим образом.Разбивается трасса будущей канализационной сети. Выносятся отметки перепадных колодцев, например, по отметкамэтажей. Отрываются котлованы под перепадные колодцы сверху вниз. Затем отливаются монолитные или устанавливаютсясборные железобетонные колодцы с Я-образным, гасителем скорости потока, который рассчитан таким образом, что какой быни была скорость потока, на его пути всегдавстречается перпендикулярная часть кривой гасителя. После устройства первого колодца прокладывается трубопровод иустраивается второй колодец. Таким обра зом, постепенно .прокладывается коллектор, По .мере его роста на верхние...

Номер патента: 1654460

Опубликовано: 07.06.1991

Авторы: Барыкин, Вальц, Головко, Лехно, Тетиор

МПК: E02D 27/34

Метки: возводимого, здания, изрезанном, оврагами, склоне, сооружения, фундамент

...оперты на коренные породы склона 4, а верхняя поверхность ребер 2 и верхняя поверхность арки 1 расположены в одной горизонтальной плоскости,При этом арка 1 и ребра 2 вписаны в плане в прямоугольный контур здания, сооружения. Арка 1 может не заглубляться в склон за счет минимальных сдвигающих усилий в основании,При воздействии на арку 1 горизонтального давления в ней возникают усилия опрокидывания, направленные вдоль оврага,При этом развитие сечения арки 1 за счет ребер 2 приводит к тому, что ребра 2 воспринимают опрокидывающие усилия и вертикальную нагрузку, что значительно облегчает работу самой арки 1 и исключает необходимость в расширении ее нижней части, Вертикальный пригруз от веса надфундаментных конструкций здания,сооружения...

Номер патента: 1636559

Опубликовано: 23.03.1991

Авторы: Вальц, Головко, Лехно, Пекарский, Тетиор

МПК: E04H 1/00

Метки: возводимое, здание, многоэтажное, склонах, сооружение

...6 вышестоящих блоков оперты на решетки 6 нижних блоков 1 О посредством связей 12.Пространство между блоками 10 используют для образовани внутренних 15дворов 16.Монтаж конструкций зданий,сооружения ведется в следующем порядке.Вначале выполняют работы по удалению растительного слоя и планировке откоса в пределах площади блоков10 и связей 11.Затем выполняют работы по возведению упорных конструкций 9.При достижении бетоном упорных 25конструкций 9 проектной марки производят монтаж решеток 6. После этогомонтируют конструкции каркаса 1 нижних блоков 10. Затем ведут работыпо возведению связей 12,11, объединяющих все блоки 10 в пространствен-.ную структуру.Масса здания, сооружения передается на основание наклонными решетками 6, 14 блоков 10 и...

Номер патента: 1636527

Опубликовано: 23.03.1991

Авторы: Барыкин, Вальц, Кочетов, Кустов, Лехно, Степаненко, Тетиор

МПК: E02D 27/32, E04H 9/02

Метки: возводимое, здание, склоне, сооружение

...3, и расположеннойниже по склону упорной части, состоящейиз сборных, параллельных направлениямпадения рельефа стен 4, сходящихся уступами к углу здания, сооружения, Откосоудерживающая и упорная части объединены вуглах здания, сооружения перекрестнымидиагональными связями 5 в жесткую раму,Опорная конструкция снабжена дискретнорасположенными ленточными фундаментами 6, объединяющими части опорной конструкции, выполненными переменнойувеличивающейся в направлении упорнойчасти высоты с уступами по подошве, и размещенными в теле ленточных фундаментов 356 параллельно уклону подошвы стальнымисвязями 7.Здание, сооружение расположено сориентацией биссектрисы прямого угла внаправлении тальвега. 40Здание, сооружение возводят на...

Номер патента: 1574736

Опубликовано: 30.06.1990

Авторы: Барыкин, Вальц, Головко, Лехно, Тетиор

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

...склона основания, выполняяроль подпорной стенки и удерживая всостоянии равновесия массив основания склона. Стенки арки 1 выполняются как в сборном, так и в монолитном варианте. Выбор варианта зависит,в основном, от нагрузки и от экономических соображений, При воздействиина арку 2 горизонтального давленияона передает часть усилия через дискперекрытия 4 на арку 1. Арки 1 будут испытывать не только горизонтальное, но и вертикальное давление. За счет этого появляет"ся воэможность значительноуменьшить их толщину, При большихвертикальных нагрузках под нижнейповерхностью арок 1 устанавливаютсяподушки для более равномерного распределения напряжений в основаниисклона.При воздействии горизонтальнойнагрузки на фундамент усилие, которое появляется...

Номер патента: 1526629

Опубликовано: 07.12.1989

Авторы: Бутник, Клоков, Лехно, Мошковский, Серажутдинов, Черный

МПК: A23L 3/10

Метки: автоклавах, консервов, стерилизации

...водыниже уровня дна пакетов. В последующих циклах используется вода, оставшаяся в автоклаве после окончанияпроцесса за счет нижнего слива додатчика 13 уровня.После загрузки пакетов банок автоклав герметизируется,Процесс стерилизации состоит изтрех периодов: нагрева, собственностерилизации и охлаждения.В период нагрева производитсяподъем температуры в автоклаве дозначения заданной температуры стерилизации, Для этого открывается регулирующий клапан 4 и в барботер 3 подается пар, Из барботера 3 пар попадает в воду, залитую в нижнюю часть,и в пространство автоклава, нагреваю1526629их. После прогрева воды в нижней части автоклава до температуры расфа,совки консервов включается насос 7 и открывается клапан 9. Нагретая паром в нижней части...

Номер патента: 1199863

Опубликовано: 23.12.1985

Авторы: Жуков, Киндер, Косов, Костандов, Лехно, Литовченко, Тетиор

МПК: E02D 27/01

Метки: блок, ленточного, фундамента

...5 ее периферийной части размещены в одной горизонтальной плоскости, Выступы 4выполнены высотой, возрастающей отцентральной части к периферии, аугол при вершине выступа составляет90-110Грань блока, обращенная от вершины выступа к краю, наклоненапод углом, равным углу внутреннеготрения грунта. Действующая нагрузка от вьппележащих конструкций наблок ленточного фундамента в начальный момент передается на грунтчерез центральную часть блока, аконсольные выступы 3 разгружены засчет раэрыхляющего действия на грунтклиновидных призматических выступов4. По мере возрастания нагрузки происходит осадка фундамента с одновременным уплотнением разрыхленногогрунта под консольными выступами 31 8 Аопи при ее величине, равнойвся опорная поверхность блока...

Номер патента: 1133178

Опубликовано: 07.01.1985

Авторы: Аронова, Кульпа, Лехно, Царенко

МПК: B65D 88/26

Метки: грузов, приема, сыпучих, транспортирования

...контейнер и ставят полный. Использование устройства позволит исключить порчу сырья с мягкой структурой ткани и повысить производительность, так как оно может работать при повышенных скоростях движения ленты и при этом обеспечивается равномерная выгрузка сырья. 10 7 г А-А Изобретение относится к транспортным и погрузо-разгрузочным работам и может быть использовано при разгрузке сырья из контейнеров на плодоовощных предприятиях.Известно устройство для приема и транспортирования сыпучих грузов, содержашее бункер, внутри которого размещен гибкий вогнутый грузонесуший орган и привод его перемещения 1 .Недостатком устройства является то, что сырье с более мягкой структурой, чем корнеплоды, при его перемещении повреждается из-за большого...

Номер патента: 1126664

Опубликовано: 30.11.1984

Авторы: Ажермачев, Берникер, Булавинцев, Ильницкий, Лехно, Петросян, Урюпин

МПК: E02B 17/00

Метки: морских, опора, платформ

...концами на свае на уровне мест крепления скоб первой группы, при этом свободный торец каждой скобы удален от поверхности закрепления на расстоянии, равном 2/3 расстояния между сваей и патрубком.Кроме того, жесткое крепление скоб кпатрубку и свае осуществляется с помощьюфасонок.10 15 20 На фиг. 1 показана морская платформа, закрепленная к основанию сваями, пропушенными внутри патрубков, которые крепят. ся к опорам; на фиг. 2 - сечение А - Ана фиг. 1 (узел закрепления свай в патрубке); на фиг. 3 - сечение Б - Б на фиг. 2 (узел закрепления сваи в патрубке и схема его работы на сжатие); на фиг. 4 - сечение В - В на фиг. 2 (узел закрепления сваи в патрубке и схема его работы на растяжение).Опора 1 морской платформы состоит из сваи 2,...

Номер патента: 1123989

Опубликовано: 15.11.1984

Авторы: Кирсанова, Лехно

МПК: B66F 3/08

Метки: подъемник

...пружины 10, Пружина 1 О и упор 11 крепятся к коромыслу 8, На нижний конец приводного винта 6 насажена втулка 12, наружный диаметр кото 2рой сопряжен по подвижной посадкес внутренним диаметром гайки 5,Коромысло обоими концами с помощью планок 13 и пальцев 14 соединено с роликами 15, принадлежащимиподъемной каретке, которая выполне-.на в виде плоских пантографов, состоящих иэ рычагов 16, связанных вшарнирах осями 17. На верхних: осях17 сидят ролики 18, на которых лежитдиск 19. Диск с помощью стоек 20шарнирно связанпланками 21 с рычагами 16.На нижних осях 17 свободно сидятролики 22 в направляющих 23, Ролики 24, сидящие на одной оси с роликами 15, размещаются в вертикальныхнаправляющих 25. Осевые усилия отвинта 6 через гайку 5...

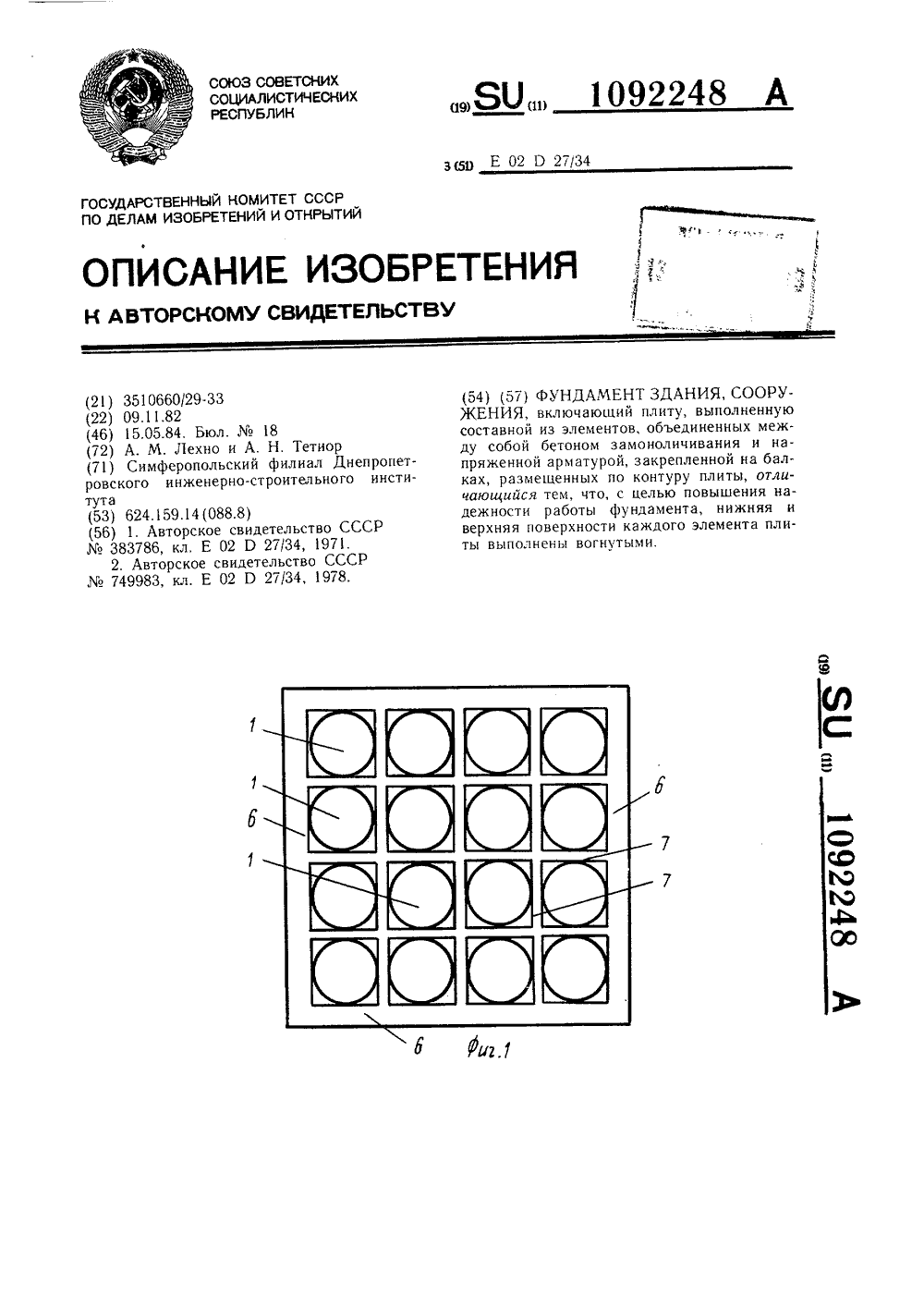

Номер патента: 1092248

Опубликовано: 15.05.1984

Авторы: Лехно, Тетиор

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

...поверхности каждого элемента 1 плиты выполнены вогнутыми, что обеспечиваетмаксимальное использование сечения бетона на действие поперечных сил,Нагрузка от здания, сооружения, приложенная на опорные зоны в виде замоноличенных зазоров 5, передается через элементы 1 на основание. Возникший при этомраспор воспринимается предварительно-напряженной арматурой 4 и жестким контуром7 в виде рамы,При этом реактивное давление грунта впролетных строениях фундамента воспринимается элементами 1 с вогнутой (в направлении грунта) поверхностью, например, в 5 О 15 20 25 30 35 45 50 виде свода, и передается на надфундаментные конструкции здания, сооружения элементами 1 с выпуклой (в направлении грунта) поверхностью, например в виде свода. Повышение...

Номер патента: 741497

Опубликовано: 30.11.1983

Авторы: Гатин, Лехно, Струве, Финаев, Фукс

МПК: B23C 3/00

Метки: гидростатических, стерилизаторах, стерилизации, температуры

...и структурная схема контура автоматического регу лирования температуры стерилизации.Стерилизатор состоит из камер 1-3 стерилизации, подогрева и охлаждения соответственно. Камеры 2 и 3 в нижней части сообщаются с камерой 1, а в верхней - с атмосферой. Через камеры 1, 2 и 3 проходит петлеобраэный конвейер, несущий в носителях 4 стерилизуемые банки 5. В верхней части камеры 2 выполнено сливное отверстие б, определяющее высоту гидростатического столба (гидравлического затвора) в камерах 2 и 3.Стерилизатор имеет уравнительную трубу 7, нижний конец которой сооб щается с камерой 1 на высоте рабочего уровня воды в ней, а верхний конец введен в верхнюю часть камеры 3, В нижней части трубы 7 контролируется давление с помощью дат чика 8 давления,...

Номер патента: 739767

Опубликовано: 30.11.1983

Авторы: Гатин, Лехно, Струве, Финаев, Фукс

МПК: A23L 3/00

Метки: гидростатический, стерилизатор

...камеру стерилизации так, что Г-образный патрубок расположен в геометрическом центре ее поперечного сечения.На фйг. 1 и 2 схематически изображен гидростатический стерилизатор.Стерилизатор состоит иэ камеры 1стерилизации, камеры 2 подогрева икамеры 3 охлаждения. Камеры 2 и 3в нижней части соединены с камерой1, а в верхней - о атмосферой,Через камеры 1,2 и 3 проходит петле"образный конвейер 4 с носителями 5стерилиэуемых банок,В верхней части камеры 2 выполнено сливное отверстие б, определяющее высоту гидростатйческого столба в этой камере, Стерилизатор снаб.жен уравнительной трубой 7, нижнийконец которой сообщен с камерой 1в геометрическом центре ее поперечного сечения на высоте рабочегоуровня воды в ней, а верхний конецвведен в...

Номер патента: 1046188

Опубликовано: 07.10.1983

Автор: Лехно

МПК: B65G 65/23

Метки: контейнероопрокидыватель

...промежуточное положение; на 40фнг. 3 - разрез А-А на фиг. 2,Контейнероопрокидыватель состоитиз станины 1, поворотной рамы 2, привода 3 поворота и разгрузочного устройства 4. Станина 1 представляет со бой сварную конструкцию, на котороймонтируются все составные части устройства.Поворотная рама выполнена сварнойи на двух полуосях 5 покоится в опорах 6. Две звездочки. 7, жестко укрепленные на поворотной раме, связаныцепями 8 со звездочками 9, которыеполучают вращение от привода, состоящего из двигателя 10 и редуктора 11.В боковых стенках поворотной рамы 55шарнирно закреплены два неуравновешенных двуплечих рычага 12, имеющие7. -образное сечение,Каждый рычаг содержит плечо 13,обращенное к контейнеру и обладающее 60большей массой, чем...

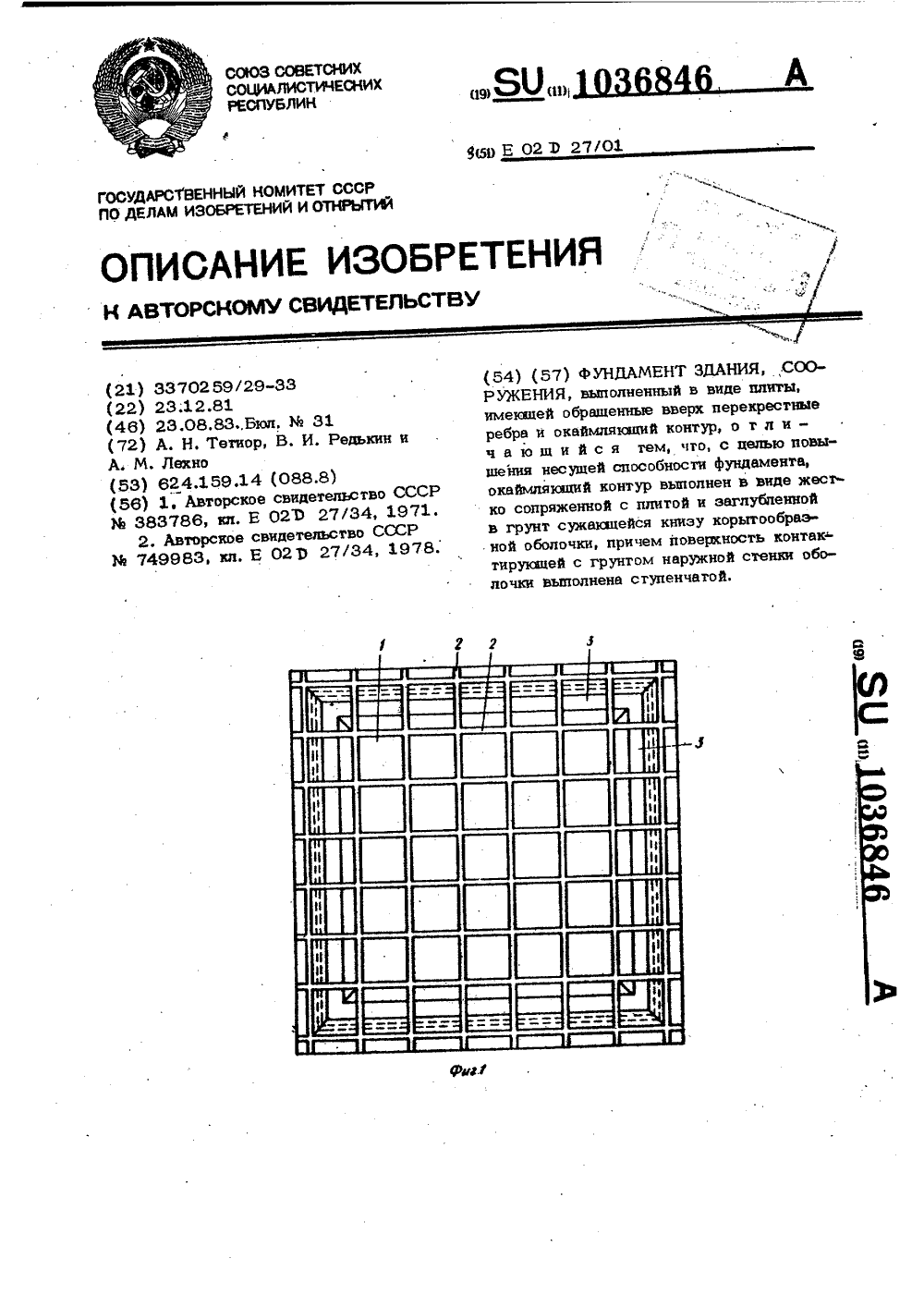

Номер патента: 1036846

Опубликовано: 23.08.1983

Авторы: Лехно, Редькин, Тетиор

МПК: E02D 27/01

Метки: здания, сооружения, фундамент

...здания, сооружения, выполненный в виде 15 плиты, имеющей обращенные вверх перекрестные ребра и окаймляющий контур, причем окаймляющий контур выполнен из железобетонных балок 2 .Недостатками известного фундамента 20 являются низкие жесткость и несущая способность, ято является следствием раздельной работы отдельных балок и плиты.Цель изобретения - повышение несущей способности фундамента. 25Указанная цель достигается тем; что в фундаменте здания, сооружения, выполнейвм в виде плиты, имеющей обращенные вверх перекрестные ребра и окаймляющий контур, оквймляккций контур выполнен в видежестко сопряженной с плитой и звглубпенной в грунт сужаюцейся книзу корытообразной оболочки, причем поверхность контактирующей с грунтом на. ружной...

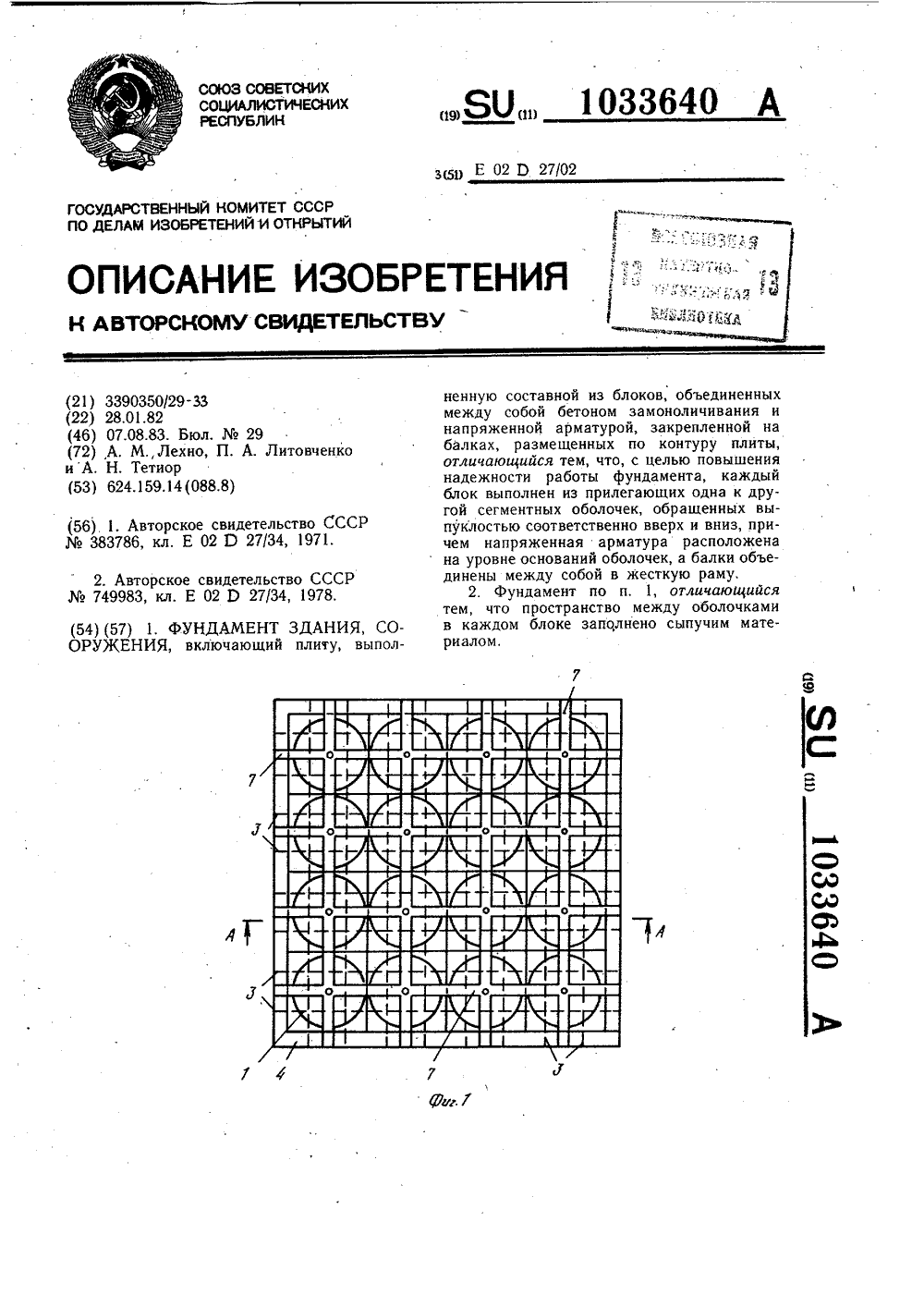

Номер патента: 1033640

Опубликовано: 07.08.1983

Авторы: Лехно, Литовченко, Тетиор

МПК: E02D 27/02

Метки: здания, сооружения, фундамент

...материалом.На фиг. 1 изображен фундамент, план; на фиг. 2 - разрез А-А на фиг, 1.Фундамент здания, сооружения включает плиту, выполненную составной из блоков 1, которые объединены между собой бетоном замоноличивания 2 и напряженной арматурой 3,Напряженная арматура 3 закреплена на балках, размещенных по контуру плиты и объединенных между собой в жесткую раму 4,Каждый блок 1 выполнен из . прилегающих друг к другу сегментных оболочек - верхней 5 и нижней 6, обращенных выпуклостью соответственно вверх и вниз,Размеры оболочек выбираются в зависимости от сетки колонн или шага надфундаментных конструкций, а форма сегментных оболочек может быть сферической. Напряженная арматура 3 расположена в уровне оснований оболочек 5 и 6. В пазах,...

Номер патента: 960370

Опубликовано: 23.09.1982

Авторы: Ажермачев, Лехно, Митрофанов

МПК: E02B 15/02

Метки: движущегося, защиты, льда, морских, платформ

...он имел возможностьнебольшого перемещения в горизонталь;ной плоскости,Сооружение для защиты морских.платформ от движущегося льда работает следующим образом,25 Вокруг одной или нескольких морских платформ 2 устанавливают корпус 1, который закрепляют при помощи гибких стержней 3 к установленным анкерам 4, При снижении темпера 30 тур меньше ОоС в простанстве, огра/37 Тираж 769 Подписи Заказ ВИИИ ППП "Патент", г. Ужгород, ул.Проектная,4 ниченном кольцевым корпусом, систематически разрушают лед ранее известными способами, например способ "холодного кипения".Пригоняемый ветром и течением лед будет упираться в корпус устрой ,ства для защиты морских платформ от движущегося льда, внешняя грань которого имеет заданный угол к горизонту. Под...

Номер патента: 953082

Опубликовано: 23.08.1982

Авторы: Ажермачев, Лехно, Митрофанов

МПК: E02B 17/00

Метки: морских, опора, платформ

...и схема работы опоры на сжатие на Фиг. 4 - то же и схема работы .опоры на растяжение; на Фиг. 5 - сечение А-А на Фиг. 1; на фиг. б - сечение , Б-Б на фиг. 2. Морская платформа 1 установлна дне моря посредством опор, вненных в виде свай 2 и трубчатыстоек 3 с диафрагмами 4. На внеповерхности сваи 2 и внутреннейверхности стойки 3 с некоторымзакреплены кольца 5, выполненныуглового профиля и закрепленные ксвае и стойке кромками полок. В ниней части стойки закреплена трубадля подачи цементного раствора. Полость между сваей 2 и стойкой 3 заполнена бетоном 7 иэ цементного раствора.Морская платформа 1 с жестко прикрепленными к ней стойками 3 с профильными кольцами 5 устанавливается на дне моря в заданное положение, 5 после чего через стойки 3...

Номер патента: 774532

Опубликовано: 30.10.1980

Автор: Лехно

МПК: A23L 3/04

Метки: банок, загрузки, стерилизаторы

...двумя потоками поступают на тоанспортеры 1 и 2, которые обеспечивают синхронную подачу банок на призму 5 под толкатель 16 в тот момент, когца послецннй находится в крайнем эаднемположении. Набор банок происходит налопасти б и 7 с двух сторон.Во время набора банок лопасти б и7 неподвижны, благодаря действию укрепленных на них противовесов 17 и18 и рычагов 19 и 20, которые не позволяют лопастям повернуться вверх,так как ролик 21 упирается в конецпаза,Набор заданного количества банокна лопасти 6 и 7 прекращаемся несколько раньше, чем под лспасти подойдет очередной носитель 22. Это обеспечивается тем, что колесо 10 делаетодин полный оборот, флажо" 13 входитв щель бесконтактного конечного выключателя 12 и последний своим сигналом отключает...

Номер патента: 596745

Опубликовано: 05.03.1978

Автор: Лехно

МПК: F16B 1/02

Метки: замок, устройства, цилиндро-поршневого, шаровой

...пружина 10, второй конец кото 15 рой лоджмает муфту 11, имевшую кольцевую канавку 12, к шарам 13, расположенным в гнездах 14 цилиндра 1. Муфта 11выполнена заодно с разрезной юбкой 15,имеющей;лепесткн 16 с внутренннмн выс тупамн 17, периодически взаимодействуюМими с коныческнм утолшеннем 18, выполненным на втулке 5.Устройство работает следующнм образомПод действем рабочего усилия Р полжется вверх, н его верхй торец"9 пируртся в нижний торец штока 6, сжимая пружину 1 О. Шток 6 передает ато усилие возможному потребителю, Одновременно втулка 5, перемещаемая средним упоромползуна 2, раэдвигае; лепестки 16 юбки 15 проходит внутрь ее и фиксируется ог перемещения вниз выступами 17 и утолщением 18. При агом кольцевая канавка...

Номер патента: 566979

Опубликовано: 30.07.1977

Автор: Лехно

МПК: F16B 2/02

Метки: замок, устройства, цилиндро-поршневого, шаровой

...5, имеющая верхнюю и нижнюо кольцсвыс проточки 6 и 7, которая охватывает ползуц 2 ц распирается относительно него пружиной 8.При отсГтствцц незначительного ч 1 рацляющего сигнала, воздействующего неьсре ц твари но на исполнительный элемент цо.оуц ., шток 9 под действием рабочего усилия 1 дцц. жется вверх. При этом пружин 8 разжимается и перемещает ползуц 2 с парями 3 вверх до упора последних в верхнюю кольцевую проточку 6, В это время шток 9 не имеет возможности перемещаться относительно ползуна 2 и движется относительно цилиндра 1 вместе с ползуном 2, как единое целое.Таким образом при отсутствии управляющего сигнала механизм шарового замка работает, как единое целое звено, и имеет место запирание механизма шарового замка,При...

Номер патента: 557908

Опубликовано: 15.05.1977

Авторы: Василевский, Калинин, Кораблев, Лехно, Попов, Суминов

МПК: B23Q 7/10

Метки: вращения, загрузки, тел, типа

...11 следу 10 щи м о бр азсм.При включении привода 16 поступательноедвижение через рычаг 17 передается па шток20 нижнего шарового замка 21, который сообщает движение штанге 24 через ползуц 22.Штанга 24 через наконсчшк 27 приводит вдвижение прижим 47, сжимая пружину 49,при этом прижим 4 запирает накопитель 42 ипередает сигнал оо отсутствии деталей в накопителе 42 через наконечник 27 и штангу 24нижнему шаровому замку 21, который срабатывает, перемещает ползун 22 Вверх до касания его с плунжером 29 и устанавливает вилку 26 с накОпителем 42 В Горизонта.льное положение,При последуощсй раоотс привода 16 движени", через шток 20 передается ползуну 22,который через плунжср 29 перемещает накопитель 42 и связанный с цим нож 37 вертикально Вверх до...
