E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 690116

Опубликовано: 05.10.1979

Авторы: Коновалов, Корнеева, Растегаев, Сорокин

МПК: E02D 3/12

Метки: грунта, охлаждения

...причем угол наклона крышки к горизонтали может быть 45 С.На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 - разрез А-А фиг, 1. 10Устройство для охлаждения грунта включает внешнюю трубу 1, вставленную в скважину 2, коаксиально установленную во внешней трубе 1 с превышением относительно ее верхнего торца Э н с зазором 4 относительно ее боковой поверхности внутреннюю трубу 5 и приспособление.для повышения интенсивности циркуляции атмосферного воздуха в виде вертикальных пластин 6, прикрепленных к наружной боковой поверхности внутренней трубы 5 в зоне ее превышения относительно верхнего торца Э внешней трубы 1 и имеющих скошенные верхние торцы 7, и крышки 8, размещенной на верхних торцах 7 вертикальных пластин 6 с...

Номер патента: 690117

Опубликовано: 05.10.1979

Автор: Тахиров

МПК: E02D 3/12

Метки: грунта, закрепления, лессового

...в следующем.Отрйвается котлован, лессовидный грунтперемещается с известью,увлажняется и по-.слойно укладывается на дно котлована,разравнивается и уплотняется. Общая тол Ошина созданной в такой последовательности упрочненной подушки составляет 0,51,5 м. После этого в подушке бурятсяскважины, которые заполняют смесью извести с грунтом. При этом известь может быть гашеная и не гашеная, а еесоотношение к грунту составляет 1:(4-5),После отвердения смеси в скважине образуется свая, хоторая вместе с упрочненной подушкой создает прочную основу 20для фундамента здания или иного сооружения, включая и дорожное полотно.П р и м е р, На площадке размером2 х 2 м отрывался котлован глубиной 1 м,дно хоторого выравнивалось. Вынутыйгрунт...

Номер патента: 690118

Опубликовано: 05.10.1979

Авторы: Одинцов, Чемоданов

МПК: E02D 5/30

Метки: свай, секций, соединение, стыковое

....тате этого стенки полых частей 11 каждого соединительного пальца равальповываются и перемещаются ао поверхностямрасаорных элементов 10 к их основаниям,т.е. опорным пластинам 7, а вершины рас .1 М 3 6901 полую втулку с размещенным внутри нее и жестко прикрепленным к ее торцу коническим распорным элементом, а также . соединительный цилиндрический элемент с прорезями по концам, длина которого преъышает расстояние между торцами втулок, снабжено размещенной на торцовой поверх ности каждой секции и жестко прикрепленной к конической втулке пластиной с Отверстием, диаметр которого меньше мини О мального внутреннего диаметра втулки, а длина сплошной части соединительногоэлемента превышает расстояние междувершинами распорных элементов, ари этом...

Номер патента: 690119

Опубликовано: 05.10.1979

Авторы: Алексеев, Корноногов, Соколов

МПК: E02D 5/54

Метки: забивная, свая

...и предназначены дпя перемещения выдвижных элементов 4 из проемов3 в грунт, Выдвижные элементы 4 име 25ют отверстия 6, предназначенные дпя шарнирного соединения выдвижных элементов4 со стволом сваи 1 посредством, например, шпилек 7. К шпильке 7 прикреплены нижние концы выдвижных элементов304; что позволяет создать узел, легко монтируемый в проемах 3 ствола сваи 1.Шпильку 7 вставляют в паз 8 и послезакрепления ее известным способом обеспечивается тем самым, шарнирное соеди 35кение выдвижных элементов 4 со стволомсваи 1,С наружной поверхности ствола сваи 1над проемами 3 выполнены ниши 9, в ко-.40торых размещеьы гусеничные полотна 10,мкрываемые заглушками 11, В нижнейчасти ниши по ее ширине закреплен упор12, под которым проходит гусеничное...

Номер патента: 690120

Опубликовано: 05.10.1979

Авторы: Габлия, Ильичев, Рубинштейн, Шевцов

МПК: E02D 5/54

Метки: анкер, крепления, оттяжек

...Поставленная цель достигается за счеттого, что в известном анкере длй крепления оттяжек, включающем полый ствол,башмак, соединенный со стволом и выполненный с винтовой полостью, нижняя кром-ка которой снабжена режущим элементом,заборник и гибкую тягу, башмак выпол.нен полым, эабурник частично размещенв полости башмака и жестко прикрепленк нижнему торцу ствола, гибкая тяга свозможностью поворота закреплена и полости башмака, а ствол можетдинен с башмаком разъемно.На фиг. 1 изображен анкер,2 - разрез А А фиг.3 6901 креплен к нижнему торцу ствола 1, гибкая тяга 6 закреплена в полости башмака 2 с помощью поворотного устройства 7, смонтированного на шайбе 8, прикрепленной к внутренней поверхности башмака 2, а ствол 1 может быть...

Номер патента: 690121

Опубликовано: 05.10.1979

Авторы: Быков, Малышев

МПК: E02D 7/18

Метки: извлечения, крану, навесное, оборудование, сваи, стреловому

...оборудование; на фиг. 2 и 3 - крепление рамы к головной части стрелы крана;на фиг. 4 - положение рамы при извлечении наклонных свай.1Навесное оборудование включает П-образную раму 1 со шпренгелем 2, рабочий орган 3 и телескопическую распорку 4 с тяговыми лебедками 5, Основные стойки 6 рамы 1 снабжены гидравлическими опорами 7, полости которых соединены маслопроводом, Со шпренгелем 2 с помощью хомутов 8 связана траверса 9, на которой жестко закреплена обойма 10 шарового шарнира, палец 11 которого жестко свя зан с кронштеином 12, смонтированньп 4 на оси головных блоков стрелы крана 13,В телескопическую распорку 4 встроен шаровой шарнир 14; распорка имеет механизм 15 изменения ее длины, служаший для точной наводки рамы на ось сваи 16. На...

Номер патента: 690122

Опубликовано: 05.10.1979

Авторы: Воронцов, Смирнов, Юдин

МПК: E02D 19/10

Метки: иглофильтр

...водопонижения,3 69На чертеже приведен общий вид иглофильтра с частичным разрезом.Иглофильтр имеет внутреннюю трубу,выполненную в виде гофрированного рукава 1, на свободном конце которогоразмещено опорное кольцо 2, контактирующее с седлом 3 шарового клапана 4,жесткую стеклопластиковую фильтруюшую оболочку 5, выполняющую функциюнесущего элемента, и режущий наконечник 6.В верхней части гофрированный рукав1 прикреплен к надфильтровой трубе(на чертеже не показана) с помощьюмуфты 7.Устройство работает следующим образом,Первоначально производится заглубление иглофильтра, при этом опорноекольцо 2 прижато к седлу 3 за счет упругих свойств гофрированного рукава 1и веса опорного кольца 2, Нагнетаемаяпо надфильтровой трубе вода под...

Номер патента: 690123

Опубликовано: 05.10.1979

Авторы: Качур, Седин

МПК: E02D 19/14

Метки: грунта, замораживания

...колонку недосгаточно охлажденным,Цель изобретения - повышение эффективности системы.Эго достигается тем, что в системе:для замораживания грунта, включающейряд размещенных в грунте и соединенных между собой замораживающих колонок, заполненныххладагенгом, перваяколонка ряда соединена с последней, апоследняя - последовательно со всемипрудыдушими относительно. нее колонками,кроме первой,5На чертеже изображен продольныйразрез описываемой системы.Описываемая свстеми выполнена изряда замораживающих колонок. Первая20колонка ряда соединена с последней.Остальные колонки последовательно соединены друг с другом и последней колонкой. В результате такого соединения колонок хладагент поступает в6 90123 формула изобретения ставитель Г. Гавришухред С....

Номер патента: 690124

Опубликовано: 05.10.1979

Авторы: Зак, Макаров

МПК: E02D 27/01

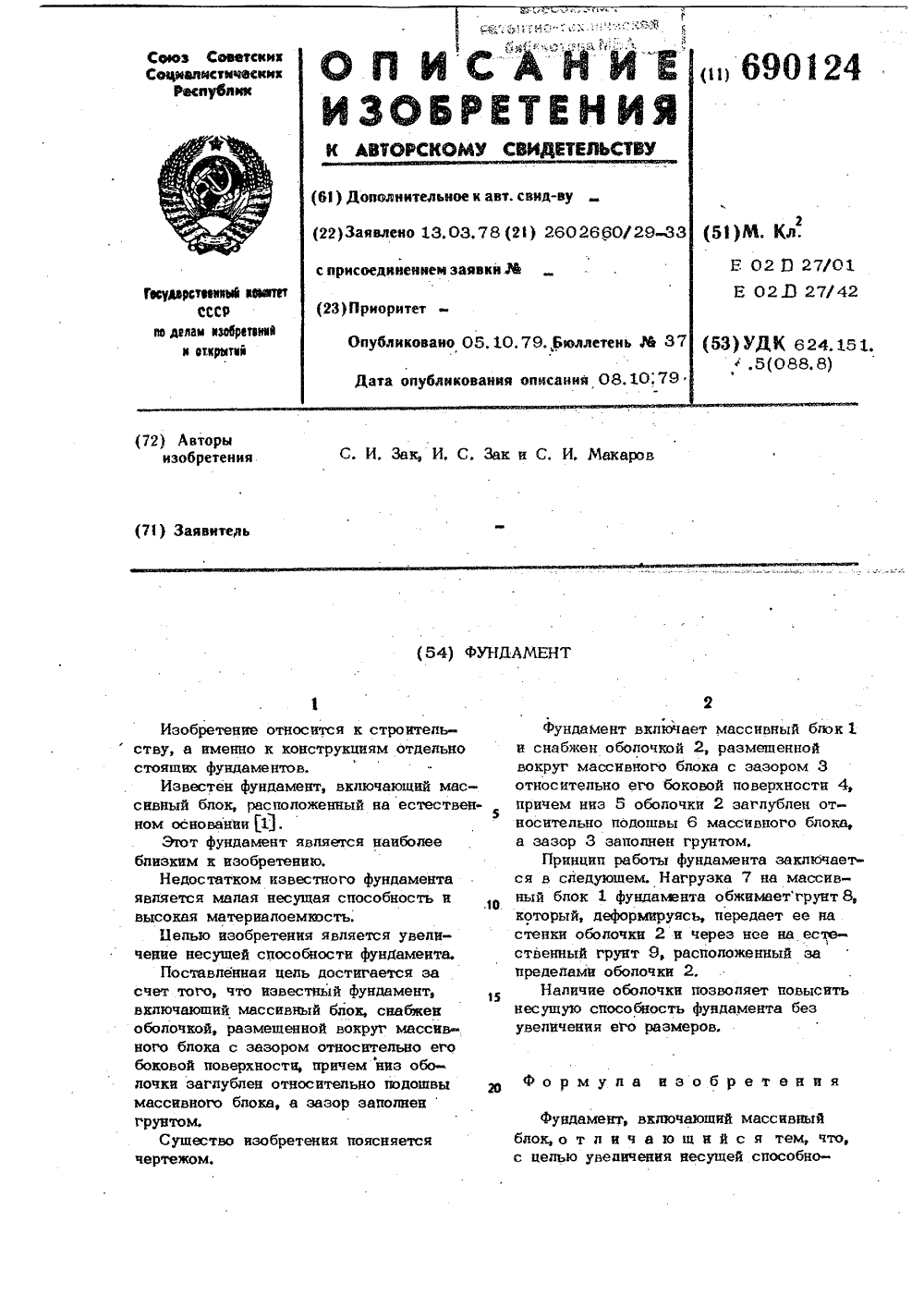

Метки: фундамент

...блок, снабжен оболочкой, размещенной вокруг мас ивного блока с зазором относительно его боковой поверхности, причем ннз оболочки заглублен относительно подошвы массивного блока, а зазор заполненгрунтом. во изобретения поясня Фундамент включает массивный блокн снабжен оболочкой 2, размещеннойвокруг массивного блока с зазором 3относительно его боковой поверхности 4%причем ннз 5 оболочки 2 заглублен относительно подошвы 6 массивного блока,а зазор 3 заполнен грунтом.Принцип работы фундамента заключаеся в следующем. Нагрузка 7 на массивный блок 1 фундамента обжимаетгрунт 8который, деформируясь, передает ее настенки оболочки 2 н через нее на естественный грунт 9, расположенный запределамн оболочки 2,Наличие оболочки позволяет...

Номер патента: 690125

Опубликовано: 05.10.1979

Автор: Семижонов

МПК: E02D 27/34

Метки: здания, сейсмостойкого, сооружения, фундамент

...что известный фундамент сесейсмостойкого здания, сооружения,ю"включающий высокий ростверк, сван, соединенные с ростверком шарнирно, и ограничители колебаний, выполненные ввиде дополнительных свай, оголовки которых размещены с зазором в стаынах,15расположенных на нижней поверхностиростверка, снабжен горизонтальнымнсвязями, соединяющими дополнительныесваи.На фиг. 1 изображен фундамент, общий вид; на фиг. 2 - вид А-А фнг, 1.Фундамент сейсмостойкого здания,сооружения включает высокий растверк 1,сваи 2, соединенные с ростверком 1шарнирами 3, н ограничителиколебаний,23/27 Тираж 777 ПНИ ИПИ Государственногопо делам изобретени 13035, Москва, Ж-с 35, Ра 5 Подписно комитета СССР и открытий ушская набд, 4/5л ППП Патент, г. Ужгород, ул. П 4 3,...

Номер патента: 690126

Опубликовано: 05.10.1979

Авторы: Лапин, Малов

МПК: E02D 27/44

Метки: виброизолированный, фундамент

...свойств фундамента,2Пбставленная цель достигается за счет того, что в известном виброизолированном фундаменте, включающем короб и фундаментный блок, размещенный внутри короба с зазором, заполненным сжатым газом, зазор между фундаментным блоком и коробом сообщен с атмосферой.Изобретение поясняется чертежом.Виброизолированный фундамент включает короб 1 и фундаментиый блок 2, размещенный внутри короба 1 с зазором 3, заполненным сжатым газом, причем за-, зор 3 по всему периметру фундаментно го блока 2 сообщен с атмосферой.Принцип работы виброизолированного фундамента заключается в следующем. При работе машины, установленной на фундаментный блок 2, в зазор 3 подается сжатый газ по трубопроводу 4,. который создает давление на...

Номер патента: 690127

Опубликовано: 05.10.1979

Автор: Илюшин

МПК: E01F 5/00, E02D 29/00

Метки: земляное, сооружение

...меньшим, чем объемный вес грунта всей насыпи.Изобретение поясняется чертежом.Земляное сооружение включает насыпь 1, отсыпанную; например, нз галечника с объемным весом- 2,3 т/М, расположенную на жестком (скальном) основании 2. Г 1 од насыпью расположена труба 3 высотой и, выполненная, например, нз железобетона. Над трубой, на высоте Й, расположена призма грунта 4, шириной 1, равной ширине трубы, и плотностью- 1 9 т/мв меньшей, чем плотность матернала основного объема насыпи.6901 2Составитель Б. Трускановедактор И, Квачадзе ТехредС. МигайКорректор Н. Сте 77 Подписное рственного комитета СССР бретений и открытий Ж, Раушская наб., д. 4 каз 5923/2 Тираж 7ПИ Госудао делам изМосква,иал ППП Патент", г. Ужгород, ул. ая,3Выполняют сооружение...

Номер патента: 690128

Опубликовано: 05.10.1979

Авторы: Мацевич, Пономарев, Тяглик, Шахирев

МПК: E02D 33/00

Метки: испытания, свай, статического

...8с рабочей полостью домкрата 2 а вштоковых полостях установлены пружины 9. гоНа штоках силовых цилиндров 6 шарнирно смонтированы вкладыши 10, размещенные в обоймах 11, закрепленныхна траверсе 1 с помощью тяг 12, Пентры тяжести 13 вкладышей 10 расположены между их внутренними охватываюшими анкерную сваю поверхностями 14и осями шарниров 15, а их поверхности16 выполнены по радиусу.Установка работает следующим образом,При испытании свай домкрат 2 итраверсу 1 с захватами 4 устанавливаютна испытываемую сваю 3. Вкладыш 1025под действием пружины 9 находятся вкрайнем верхнем положении, и их центры тяжести 13 находятся на одной вертикали с шарнирами 15. Таким образом,поверхности 14 образуют контур, обеспезочивающий свободный заход...

Номер патента: 690129

Опубликовано: 05.10.1979

Автор: Драновский

МПК: E02D 33/00

Метки: испытания, сваи, статического, ствола

...в стволе сваи, причем в нижней части испытываемого участка каналыимеют 7 образную форму.На чертеже представлено устройство для статического испытания ствола сваи.Оно содержит домкрат 1, распределительную плиту 2, упорную плиту 3, анкер 4, тяги 5 н 6, устайовленные вне тела ствола, Тяги 5 соединяют упорную плиту с нижним концом нижней части ствола, на который одет металлический башмак 7, Тяги 6 соединяют упорную плиту с нижним концом верхней части1. Смородинов М, И, Основание ифундаменты. Стройиздат, М 1976,с, 158,2. Авторское свидетельство СССРИо 514934, кл, Е 02 Э 33/00, 1976. Формула изобретения. 1. Устройство для статического испытания ствола сваи в грунте, содержа 3 ., 690129 4ствола и пропущены в У -образном щее домкрат, систему...

Номер патента: 691519

Опубликовано: 15.10.1979

Авторы: Гедилев, Палкин, Стафеев

МПК: E02D 1/00

Метки: земляного, осадки, основания, сооружения

...в металлорукаве укладывают на поверх.ность. основания 4 до начала возведения сооружения 5 перпендикулярно его продольной оси.Концы нити выступают по,обе стороны. Послеосадки основания нить 1 прогибается, принимаяочертания подошвы просевшей насыпи 6. При, 691519 этом концы нити, выступавшие из-под сооруже ния на величины а, и а, смещаются в направле нии к сооружению на ДП, и Ьа; которые мож. но замерить в любой момент времени. Обозначив длину нити в пределах контура земляного сооружения перед его отсыпкой через а, получим общую длину просевшего основания в лре. делах контура земляного сооружения:г, = а + Ла, + Ьа 1 О Величину максимальной осадки основания Ьпри условии просадки по круглоцилиндрическойповерхности, вычисляют по...

Номер патента: 691520

Опубликовано: 15.10.1979

Авторы: Ильичев, Лебедев, Черников, Шевцов

МПК: E02D 1/00

Метки: вращательного, лопастный, наконечник, прибору, среза

...другот друга,Устройство работает следующим образом.При приложении к стержню 1 крутяило момента лопасти 2, заглублениые в исслспусмыйгрунт, вращаются, срезая его по двум полусфсрическим поверхностям. По величине затрачива. К недостаткам известных устройств относятся неточные результаты измерений, так как при прямоугольной форме лопастей рабочего наконечника отношение их плошадей к плошади поверхности среза довольно значительное. Иэ-за большой контактной поверхности лопастей со срезаемым грунтом происходят дополнительное трение и давление на окружающий грунт, искажающие результаты измерения. Кроме того, сре эаемый значительный объем грунта своим весом оказывает дополнительное искажающее Влияние на измеряемое сопротивление...

Номер патента: 691521

Опубликовано: 15.10.1979

Авторы: Кедров, Придчин

МПК: E02D 5/20

Метки: грунте, сборная, стена

...сборная стена в грунте, общий вид; на фиг. 2 - разрез А-А фиг. 1.Сборная стена в грунте включает панели 1,соединенные между собой посредством штырей2 и пластин с вырезом 3, расположенных на обращенных друг к другу концах смежных панелей, а также дополнительных пластин 4, размещенпйх над йластинами с вырезом 3, причемдополнительные пластины 4 и пластины с вырезом 3 попарно расположены на противолежащихбоковых поверхностях панели, а нх боковыекромки выступают на боковые кромки панели,Соединение сборных панелей стен произво.дят следующим образом, Панель 1, имеющуюштырь 2 и пластины 3 и 4, опускают в предва.рительно отрытую под защитой тиксотропного, ул, Про ная, 4 3 2 раствора траншею, Затем опускают следующую панель, обеспечивая ее...

Номер патента: 691522

Опубликовано: 15.10.1979

Авторы: Горжени, Солодовник

МПК: E02D 5/22

Метки: возводимая, грунтах, опора, пучинистых

...в обойму 2 на глубину Ь, пре вышающую глубину сезонного выпучивания Ьв,Заанкеривание обоймы может быть выполнено, например, за счет выполнения нижней ее части опоры с кольцевым наружным выступом 6 или забивной нижней ее части 7 в грунт, или за счет выполнения опоры с лопастями 8, завитчиваемыми в грунт.В зимнее времяопору грунт и опора п691522сил пучения перемещается вверх на величину Ь.Обойма 1, расположенная ниже границы сезонного промерзания грунта и закрепленная неподвижно, вверх не перемещается. Под опорой образуется замкнутая полость. В эту полость непопадает окружающий грунт, так как зазор между обоймой и опорой уплотнен, а высота обой.мы больше расчетной величины сезонного выпучивания опоры. В летнее время при...

Номер патента: 691524

Опубликовано: 15.10.1979

Авторы: Грицук, Даркович, Тарасевич

МПК: E02D 27/00

Метки: фундамент

...описываемый фундамент, поперечный разрез; ца фиг. 2 - разрез А-А фиг, .Описываемьй фундамент состоит из центрального блока 1 и двух консольных блоков 2,соединенных с центральным блоком 1 посред. ством разъемных шарниров З,Ме)кдуцентральным 1 з и коцсольцыми блоками установлены упругие элементы 4. 1 арциры 3 прикреплены к армату. ре 5 фундамента посредством закладцьх дета. лей б, Нагрузка от надфуцдамецтцых конструкций передается на центральный блок 1, от кото. 20 рого через шарниры 3 часть нагрузки восприни- л 1 ают консольные блоки 2,В процессе работы под действием реактивного давления грунта основания консольные блоки поворачиваются в царнирах 3. Величина угла поворота консольных блоков 2 зависит от жесткости упругих элементов 4, При...

Номер патента: 691525

Опубликовано: 15.10.1979

Автор: Слесарев

МПК: E02D 27/32

Метки: железобетонную, колонну, фундамент

...фундамент под железобетоннуюколонну, включающий блок со стаканом 11.Наиболее близким техническим решениемк изобретению является фундамент под колонну, опирающуюся на .него посредством гори.зонтальных выступов, включающий блок со стаканом 21Недостатками известных фундаментов является большая высота и материалоемкость фун.да мента.Цель изобретения - уменыпение высотыфундамента и снижение его материалоемкости.Поставленная цель достигается за счет того,что в известном фундаменте под железобетоннуюколонну, опирающуюся на него посредством горизонтальных выступов, включающем блок состаканом, стакан выполнен сквозным., 26На фиг. 1 изображен фундамент, общий вид;на фиг. 2 - разрез А А фиг, 1,Фундамент под железобетонную колонну...

Номер патента: 691526

Опубликовано: 15.10.1979

Авторы: Борский, Неминский, Ритерман, Фридлянов

МПК: E02D 27/44

Метки: анкерные, болты, гнезд, образования

...друг с другом гибкой связью, а вертикальный паз по концам выполнен с клиновицнымирасширенями, обращенными друг к другу суживающейся частью, причем каждый распорныйэлемент размещен в соответствувийем расшире.нии паза.На чертеже изображено устройство, общийвид,Устройство для образования гнезд под ан.керные болты включает составной сердечник 1,выполнеиный с вертикальным пазом 2, и наруж,4 ную оболочку 3 и снабжено верхним 4 и ниж.ним 5 распорными элементами, соединеннымидруг с другом гибкой связью 6, а вертикальныйпаз 2 по концам выполнен с клиновиднымирасширениями 7, обрагценными друг к другусуживающейся частью, причем каждый распорный элемент 4,5 размещен в соответствующемрасширении паза 7, а нижний распорный элемент 5 жестко соединен с...

Номер патента: 691527

Опубликовано: 15.10.1979

Авторы: Алексеев, Баранов, Баранова, Кузнецов

МПК: E02D 27/44

Метки: анкерные, болты, гнезд, образования

...близким техническим решением яв. ляется устройство для образования гнезд под анкерные болты, включающее сердечник и объ. емлющую его эластичную оболочку, причем сердечник выполнен из двух половинок, а НЬ оси сердечника расположена заглушенная с одного конца резиновая трубка, в которую нагнетается воздух, При нагнетании воздуха трубка увеличи. вается в объеме и раздвигает половинки сердеч. ника. После укладки бетона и набора им необ о, общи в Устройство включвыполненную из элановленный в ней сервиде спирали из упрриала.Устройство подгоющим образом ечникуго-де те следу ют к гнезд под Извести даменте гн полый кор реэ дно кот резкой, им пяту. Иэвле дится за сче на корпус, Кузнецов и В. А. Алексеев ет наружную оболочку стичного...

Номер патента: 691528

Опубликовано: 15.10.1979

Авторы: Бутов, Мавроди, Макаревич, Макиенко, Петраков

МПК: E02D 35/00

Метки: возводимых, деформируемых, зданий, неравномерно, основаниях, сооружений, фундамент

...дефо материала, что приводи мациям зданий, сооруж ции до момента их выр Цель иэобретения -деформации термоплавк зданий, сооружений до нияэа счет того, что фунда. еннй, возводимых на нерав мыхоснованиях, включаэлемент и размещенный в Цель достигается мент зданий, сооруж номерно деформируе ющий вертикальный нем пояс из термопл бетонными блоками, термоплавкого матер друга,вкого материала, снабжен азмещенными в поясе из ала на расстоянии друг от3 69На фиг. 1 изображен описываемый фундамент, продолыгый разрез; на фиг. 2 - разрез Л-А фиг, 1.Фундамент состоит из опорных плит 1, уста. новленных на них вертикального элемента 2 и пояса 3 иэ термоплавкого материала, размещен. ного в вертикальном элементе 2, В поясе 3 на расстоянии друг от друга...

Номер патента: 692932

Опубликовано: 25.10.1979

Авторы: Кириллов, Фролов

МПК: E02D 3/10

Метки: грунта, лессового, просадочного, уплотнения

...под давлением 10 - 20 атм. Глубина каждой скважины превышает необходимую толщину перерабатываемого слоя для образования некоторого свободного объема, куда на первом этапе сбрасывают смесь разрушенного грунта с водой или закрепляющим раствором. Макропористая, с большим содержанием воздуха природная структура лессового грунта в стенках скважины в результате динамического воздействия струей воды или раствора раэруша ется, лесс переходит в состояние насыщенной692932 Состаитель Е. ПутилинТехред Н.ковалева Корректор Е Папи Редактор И, Нестерова Заказ 6055/8 Тираж 777 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород,ул. Проектная, 4 пульпы,...

Номер патента: 692933

Опубликовано: 25.10.1979

Авторы: Лаптин, Миклашевский, Тордуа, Чепелев

МПК: E02D 3/12

Метки: грунта, укрепления, электрохимического

...время обработки слоя грунта с наибольшим удельным электрическим сопротивлением определяется по формуле: 26 ь 1 =1Р 1 Я,Рг э 1где 1 э, и Я э - удельное электрическое сопротив.ление соответственно первого ивторого слоев грунта;692933 Формула изобретения Составитель Н, ПутилинРедактор И, Нестерова . Техред Н,Ковалева Корректор Е. Лукач Заказ 60558 Тираж 777 Подписное.ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 38, и Зз - толщина этих слоев;- время обработки грунта с меньшимудельным электрическим сопротивлением,5 .Так, йри равной толщине и отличии сопротивпения,например, в 3 раза., время обработкигрунта с большим...

Номер патента: 692934

Опубликовано: 25.10.1979

Авторы: Гагин, Горбатиков, Сайфуллин, Соколов

МПК: E02D 5/80

Метки: анкер, грунтовой

...изображен анкер ттеред погруже.нием, продольный разрез; на фиг. 2 - то же,в момент извлечеттия цилиндра и штанги,В цилиндрической полости 1 извлекаемогоцилиндра 2 расположен подвижный поршень 3,Перемещение поршня 3 с одной стороны ограничено пружиной 4. Штанга 5 снабжена буртомб и жестко соединена с поршнем 3, Угловойрычаг 7 выполнен совместно с лопастью 8 и:шарнирно установлен на оси 9, укрепленнойна стенке корпуса 10, Также на стенках корпуса 10 с возможностью вращения вокругосей 11 установлены фиксаторы 12. Рабочаяжидкость, например масло, для перемещенияпоршня 3 поступает в ттилиттдрическую полость1 через шланг 13 и канал 14. В верхней части корпус 10 снабжен скобой 15 для подсо.единения гибкой тяги 16,Работа конструкции...

Номер патента: 692935

Опубликовано: 25.10.1979

Автор: Скворцов

МПК: E02D 7/00

Метки: грунт, оболочек, погружения

...3 поворачии. вается относительно шарнира 6 и грунт изцилиндра 5 выгружается.10, . Для ограничения горизонтальной силы, воз 10 никающей при расклинивании упоров 9 посред. инд. ством конуса 8 и действующей на стенки оболочки 2, между упорами 9 и верхним торцомшшиндра 5 устанавливают прокладку 13.Предуагаемое устройство обеспечивает воз. кон 15 можность свободной выгрузки грунта из заборного органа, что повышает производительностьпогружения оболочек в грунт в целом,фиг. 2 - поперс шое сечение конуса и раздвных упоров; на фиг. 3 - поперечное сеченосновного цилиндра,Устройство для погружения оболочек вгрунт включает базовую машину, вибратороболочку 2) основной цилиндр 3 с выступом4, дополнительнь 1 й полый цилиндр 5 с шариром 6, защелкой 7,...

Номер патента: 692936

Опубликовано: 25.10.1979

Авторы: Абрамович, Горжени, Соловьев

МПК: E02D 7/02

Метки: возведения, свайного, фундамента

...угломк лидирующей скважине выполняют дополнительную скважину, пересекающую лидирующую ниже уровня проектной отметки острия сваи и в процессе забивкисвай удаляют осыпавшийся под остриемсваИ грунт через дополнительную скважину, а после забивки свай до проектной .отметки дополнительную скважинузаполняют грунтом с уплотнением. Способ осуществляют следующим образом.Сначала выполняют лидирующую скважину, затем вспомогательную под углом к лидирующей, пересекающую ее ниже уровня проектной отметки острия свай.В процессе погружения сваи через вспомогательную скважину удаляют скапЛивающийоя под острием сваи грунт, а после погружения сваи вспомбгательную скважину заполняют грунтом с уплотнением.; 13 .е,Эб 9 Д 9 Д 64ЪЗаполнение вспомогательной...

Номер патента: 692937

Опубликовано: 25.10.1979

Авторы: Павлов, Станик

МПК: E02D 7/06

Метки: забивки, копер, свай

...Б - Б на фиг. 3,692937 4ние, Для чего гидроципиндрами 4 раэводятсянаправляющие ролики 8, а после того, какконцы трехплечих рычагов 6 упрутся в упоры13, начинают разводиться захваты 7.йщ подведения свай различных типоры.ыеров тяги 11 выполнены регулируемыми подлине,Использование устройства позволяет меха.низировать трудоемкий процесс подведения и0 фиксации сваи лод молот. Устройство состоит иэ несущей рамы 1,установленной с возможностью скольжения вопорах 2, закрепленных на мачте 3 копра. Нанесущей раме 1 смонтированы гидроциликцры4, штоки 5 которых шарнирно закреплены наконцах трехплечих рйчагов б, которые, в своюочередь, шарнирно установлены на захватах 7,Захваты 7 одними свбиыи концами Шарнирнозакреплены на раме 1, а на других несут...

Номер патента: 692938

Опубликовано: 25.10.1979

Авторы: Алихашкин, Антонов, Афендиков, Гельман, Муромцев

МПК: E02D 29/00, E21D 13/00

Метки: колонного, метрополитена, сборная, станция, типа

...а ЗО Ыарнир расположен между прогоном клкклинчатой перемычкой н колонной.На фкг. 1 показана предлагаемаястанция, поперечный разрез; на фиг. 2 то же, продольный разрез.Станция включает средний зал 1,боковые тоннели 2, собранные,кэ разомкнутых колец, верхние 3 и нижние4 опорные элементы, прогоны 5, колонны б, распорные устройства 7, например домкраты фрейскне, установленныемежду колонной и нижним опорны элементом, и шарниры 8, расположенныемежду колонной и прогоном,В процессе строительства после раскрытия центрального зала нагружают спомощью распорных устройств до средних расчетных значений нагрузок.обделку тоннелей, верхние и нижние опорные элементы, прогоны и колонны, чтообеспечивает равномерное распределение сил горного давления по...
