E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 998652

Опубликовано: 23.02.1983

Авторы: Безверхий, Пашко, Садовский, Шатило

МПК: E02D 3/046

Метки: грунта, скважине, уплотнения

...снабжены фильтрующимиментамиНа чертеже изображено устрово, общий вид,Устройство включает в себя привод 1, соединенный штангой 2 с трамбовкой 3, в нижней части которой на 2 О ходится герметичная камера 4, снабженная трамбующей плитой, выполненной в виде клапана 5, и пружиной б. В верхней части трамбовки 3находится отстойник 7, в боковыестенки .которого встроены фильтрующие элементы 8, Штанга 2 снабженаполостью 9, нижний конец которойсообщается с герметичной камерой 4,а верхний конец посредством гибкого трубопровода 10 соединен с воздушным клапаном 11.,,Устройство работает следующим образом.Устройство опускается в скважину, заполненную глинистым раствором, при этом воздушный клапан 11 и клапан 5 закрыты. При достижении устройством дна...

Номер патента: 998653

Опубликовано: 23.02.1983

Авторы: Жуков, Кордаполов, Орлов

МПК: E02D 3/12

Метки: введения, грунт, сыпучих

...вид; на фиг,2 - вид А на фиг.1;на фиг,З - разрез Б-Б на фиг.2; наФиг.4 - разрез В-В на фиг.З; нафиг.5 - разрез Г-Г на фиг.4.Устройство имеет шасси 1, на котором наклонно установлена цилиндрическая емкость 2 с загрузочным отверстием 3 и седельным приспособлением 4 базовой машины 5, источникб сжатого воздуха, который соединенрукавом 7,с рабочим органом 8, ксторый связан с емкостью 2 тяговоирамой 9, имеющей шарнирный рычаг 10,соединенный с гидроцилиндром 11 подьема и опускания. Рабочий орган 8имеет нож 12 длиной, равной ширинезахвата, опорную плиту 13 ножа 12,размещенный под плитой 13 дозатор 14цемента, выполненный в виде корпуса15 со смещенным относительно осикорпуса 15 ротором 16 с эластичнымилопастями 17.Привод ротора 16 включает...

Номер патента: 998654

Опубликовано: 23.02.1983

Авторы: Брук, Коновалов, Суворов, Ткаченко, Филатов, Шульман

МПК: E02D 5/30

Метки: свая

...и сил ийерциибетонная смесь плотно сцепляется с одной стороной ребра и одновременно отслаивается от другой,где и образуется шлам. Однородностьсмеси нарушается, снижается ее прочность, что приводит в ряде случаевразрушению бетона при погруженииваи в грунт.Целью изобретения является сокращение металлоемкости, упрощениеконструкции и повышение технологичности изготовленияУказанная цель достигается тем,что в свае, включающей полый стволс фланцами по торцам, каждый изкоторых состоит иэ обечайки, присоединенных к ней внутренней и внеш ней диафрагм и радиальных ребержесткости, радиальные ребра жесткости выполнены в виде Г-образных стержн й, жестко соединенных одними концами с внешней диафрагмой, а дру гимн - с внутренней.998654 Формула...

Номер патента: 998655

Опубликовано: 23.02.1983

Авторы: Ильичев, Лебедев, Рубенштейн, Шевцов

МПК: E02D 5/80

Метки: анкер, винтовой

...другой,при этом основная лопасть в радиаль.ном направлении изогнута по плавнойкривой, имеющей обращенную вверх 20 выпуклость, и выполнена с радиальными прорезями по периферии.На чертеже изображен общий видвинтового анкера, разрез.Анкер содержит ствол 1 с нако ечником 2, основную винтовую лоасть 3, выполненную иэ пружиннойсп и которая свободно охватыва ол и закреплена на нем толькони онцом, а нижняя дополнитель на сть 4 закреплена на стволе998655 формула изобретения аз 1096/52Подписное ППГ 1 "Патент", род, ул,Проектная,4 по всей своей длине и служит для верхней спирали упором.Анкер работает следующим образом.Под действием осевой выдергивающей нагрузки изогнутые в попереч ном направлении витки пружинной спирали основной лопасти Э и...

Номер патента: 998656

Опубликовано: 23.02.1983

Авторы: Безруков, Тройнин

МПК: E02D 7/00

Метки: грунт, колодца, опускного, погружения

...образующейся над уступом полости устанавливают дополнительный уплотнительный элемент и засыпают его уплотненным грунтом, а при дальнейшемопускании колодца подачу тиксотропного раствора в полость между уплотнительными элементами производятпод избыточным давлением.источники информации,принятые во внимание при экспертизе1. Тер-Галустов С,А., Иванов В.Д.Опускные сооружения в тиксотропныхрубашках. М., Стройиздат, 1970, с.б 4,2. Авторское свидетельство СССРР 514057, кл. Е 02 Р 5/54, 1977(прототип). 40 Способ осуществляется следующимобразом.После частичного погруженияобычным способом колодца 1, снабженного на уступе 2 уплотнителем 3в виде манжеты, на небольшой глубинегрунта (примерно 0,5-1 м) устанавливают дополнительный уплотнительный элемент...

Номер патента: 998657

Опубликовано: 23.02.1983

Авторы: Амалатов, Атаманов, Ишхнели, Федулов

МПК: E02D 7/10

Метки: гидромолот

...направлении гильза 5 с радиальными окнами 12, Цилиндрическая иторцевая поверхность корпуса 1 игильзы 5 образуют кольцевую полость13, которая посредством канала 14связана с рабочими полостями аккумулятора. Корпус 1, шабот 3 и поршень. ударник 4 образуют рабочую полость15, соединенную с рабочей полостьюгидроаккумуляторов 7 через отверстия 16, выполненные в стенках корпуса 1 и совпадающие с радиальными отверстиями распределительногоустройства 2.. Гидромолот работает следующим образом. 45Рабочая жидкость от насоса подается в рабочие полости 8 гидроаккумуляторов 7. Давление жидкости из этих полостей передается по каналам 9 и 14 в полости 10 и 13, в результате чего гильза распредели.". тельного устройства 2 перемещается в крайнее верхнее...

Номер патента: 998658

Опубликовано: 23.02.1983

Авторы: Авдюхин, Горжени, Заикин

МПК: E02D 7/26

Метки: погружения, полых, свай

...8, проворачиваясьна шарнирно-рычажной системе 7, выходят из контакта с телом сваи 1и складываются, не препятствуя извлечению приспособления из полостисваи.Использование предлагаемого приспособления для погружения полыхсвай позволит осуществлять погруже-,ние свай с минимальной толщиной стенок и повысить скорость погружения. Формула изобретения на упорами, шарнирно закрепленнымик ней и размещенными в ее прорезях,а верхние сегментные элементы соединены с упорами крышки с помощьюрегулировочных тяг. Сегментные элементы выполнены упругими с радиусомнаружных поверхностей больше радиусавнутренней поверхности полой сваи иимеют. рифленую наружную поверхностьНа фиг.1 йэображено приспособление для погружения полых свай, общийвиду на фиг.2 -...

Номер патента: 998659

Опубликовано: 23.02.1983

Авторы: Киричек, Фарков

МПК: E02D 9/04

Метки: голов, свай, сламывания

...ручного труда, что увеличиваетнепроизводительные затраты трудаи снижает производительность устройства.Цель изобретения - повышение производительности за счет облегченияи ускорения установки устройствана свае.указанная цель достигается тем,что нижние клиновидные рычаги снабжены кронштейнами с цапфами на кбнцах, соединенными с верхней.; платФормой гибкими связями, причем оси 2 О цапф кронштейнов совпадают с рекущими кромками клиновидных рычагов.На Фнг.1 изображено устройство,общий вид; на фиг,2 - то же, видсверху.Устройство содержит подвижныеплатформы 1 с направляющими штангами2 и силовыми цилиндрами 3. На поцвижных платформах 1 с помощью цилиндрических шарниров 4 установлены клиновидные рычаги 5 Клиновидные рычаги нижней платформ...

Номер патента: 998661

Опубликовано: 23.02.1983

Автор: Мавроди

МПК: E02D 27/00

Метки: возводимых, деформируемых, зданий, неравномерно, основаниях, сооружений, фундамент

...возводимых на неравномерно деформируе мых основаниях, при выполнении компен". сатора из хрупкоразрушаюшихся элементов прямоугольной формы; на фиг.4 разрез Б-Б на фиг.З.Предлагаемый фундамент включает опорный элемент, состоящий иэ фундаментных плит 1,уложенных на основание 2, компенсатора 3 и стены фундамента 4.Компенсатор 3 выполнен из хрупкого уменьшающегося,в объеме при раэ- р рушении материала, например стекла, керамики, ситалла, шлака или пластмасс, Хрупкий материал может быть уложен в желоб 5.Кроме того, компенсатор 3 может быть выполнен в виде отдельных;полйх блоков, например, из жесткого пенопласта аКомпенсатор 3 размещен между бетонными блохами 6, заключенными .в оболочку из термопластичного материала 7 юПредельная...

Номер патента: 998662

Опубликовано: 23.02.1983

Автор: Федулов

МПК: E02D 27/12

Метки: свая-колонна, составная

...сваи 2 с консолью 6, а также вертикального элемента 3 с консолью 4, вертикальная нагрузка будет передаваться одновременно как на оголовок забивной сваи 2, так и на ее консоль 6, Однако в ряде случаев возможно добиться передачи вертикальной нагрузки только на оголовок забивной сваи 2 или только на ее консоль 6, Консоль 6 сваи 2 может быть выполнена Г-образной формы. Это позволит улучшить работу сваи-колонны по восприятию направленного против часовой стрелки изгибающего момента. Однако в ряде случаев воз можно использование сваи 2, консоль 6 которой не охватывает нижний конец вертикального элемента 3, Для надежного восприятия изгибающих моментов, действующих в противоположных направлениях, предусмотрен вариант конструкции...

Номер патента: 998663

Опубликовано: 23.02.1983

Авторы: Лагунов, Лещинский

МПК: E02D 29/02

Метки: подпорная, стена

...1,которые собираются из шаров 2, нанизанных и закрепленных на тягах 3 через отверстия 4. Гирлянды устанавливаются нафундаментной плите 5.Гирлянды наклонены к горизонтали подуглом 28 - 32, что увеличивает несущую 0способность подпорной стены, Волнистаяповерхность стены со стороны засыпки выполняется за счет размещения шаров гирлянд смежных рядов со смещением. В результате этого обеспечивается хорошее сцепление стенки с грунтом, что увеличиваетудерживающий момент подпорной стены.При значительном давлении грунта наподпорную стену устанавливаются анкериые гирлянды 6, что увеличивает ее несущую способность. Анкериые гирлянды. заве- щодеиы за пределы призмы обрушения грунтаотсыпки и устанавливаются в шахматномпорядке,Г 1 орядок монтажа...

Номер патента: 998664

Опубликовано: 23.02.1983

Авторы: Антропов, Байков, Денисенко

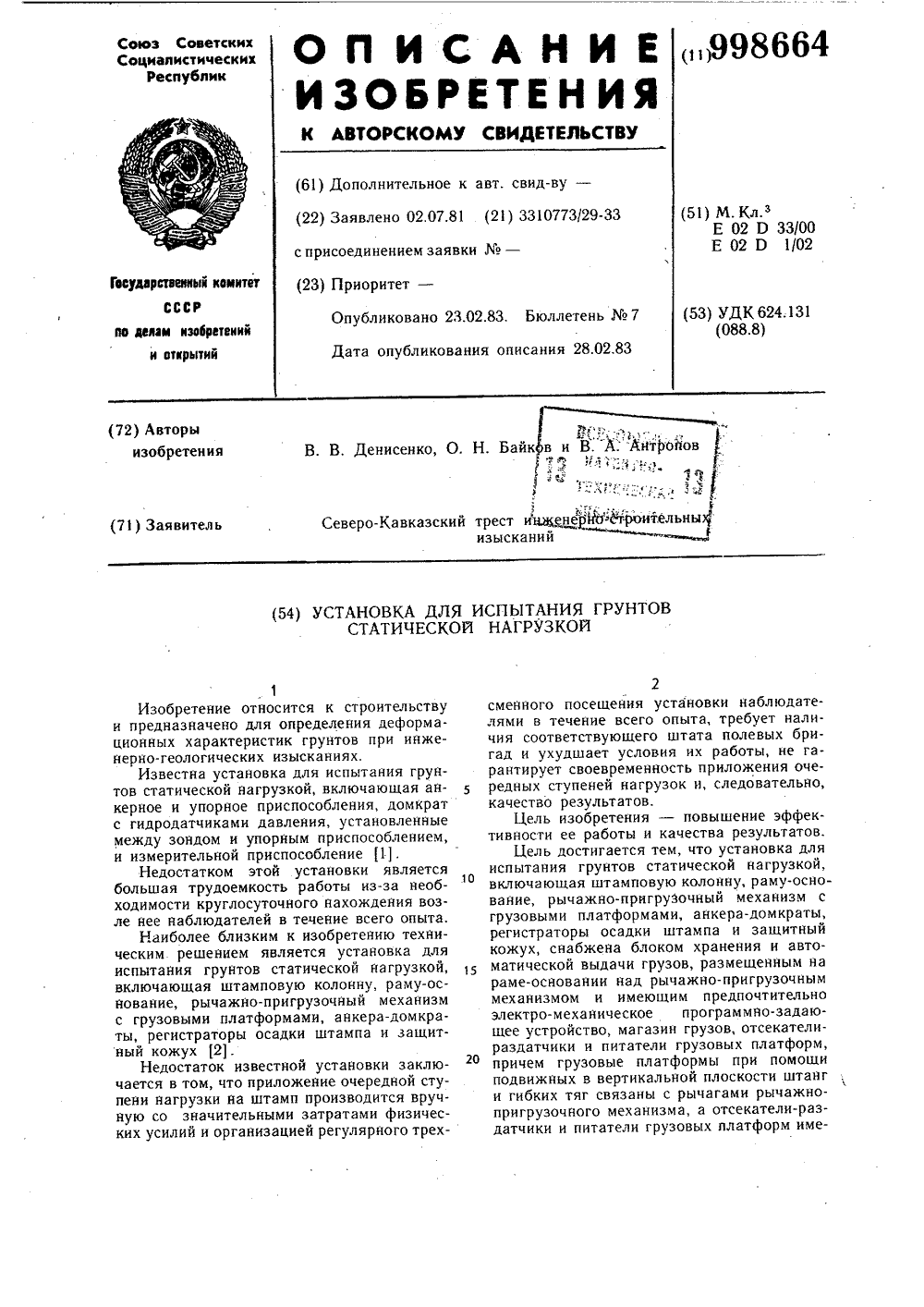

МПК: E02D 33/00

Метки: грунтов, испытания, нагрузкой, статической

...электромагнитах отсекатели-раздатчики находятся-в исходном положении, при котором их внутренняя поверхность удерживает за хвостовики нижние грузы магазина грузов, а наружной поверхностью не соприкасается с15 последующими грузами, при подаче напряжения в электромагниты отсекатели-раздатчики занимают положение, при котором ихвнутренняя поверхность не соприкасаетсяхвостовиками нижних грузов магазина грузов, а наружная поверхность удерживает захвостовики последующие грузы.Питатели 22 грузовых платформ выполнены в виде спаренных клыков со ступицами, причем последние свободно посаженына шлицевые поворотные стойки 29, связан 25 ные тягами 30 с электромагнитами 31. Ступицы клыков между собой шарнирно связаны ориентирующей траверсой 32,...

Номер патента: 1000515

Опубликовано: 28.02.1983

Авторы: Рыжов, Шумовский

МПК: E02D 1/02

Метки: грунта, испытания, образца, сжатие

...пригруэочная платформа 4, в средней части которой расположен поршень 5 со:штоком 6, перемещающийся плоскопараЛлельно в направляющих 7. Пригрузочная платформа имеет герметичную,полость 8, огражденную снизу гибкой,например резиновой, кольцевой оболочкой 9, и штуцеры 10 для подачи в полость рабочей среды, например воздуха.Пригруэочная платформа 4 соединеа с днищем 2 зарядной камеры тяжами1. На штоке 6 поршня 5 укрепленоприспособление 12 для фиксации вертикальных перемещений поршня, например, с помощью индикаторов часовоготипа (не показаны),Устройство работает следующим об Оразом.В зарядную камеру 1 помещают испытываемый образец грунта 3, а на егоповерхность устанавливают.пригруэочную платформу 4 вместе с поршнем 5. 25Пригрузочную...

Номер патента: 1000516

Опубликовано: 28.02.1983

Авторы: Баловнев, Бобылев, Дубровин, Перменов, Сластенов, Танчик

МПК: E02D 3/046

Метки: грунтов, уплотнения

...7 выполнен по дуге окружности, центр которой расположен на Вершине рабочего органа (точка 0), а ось зуба 8 установлена эксцентрично, т.е. смецена относительно оси шпинделя 3 на некоторый угол с 6, соответственно начало спирального паза 12 поводка 11 (точка а на фиг, 5) смещено относительно оси шпинделя (точка Ь) на не которую величину аЬ.Устройство работает следующим образом.Перед началом работы устанавливают угол наклона шпинделя равным 65 нулю путем поворота штока 10 вручную или отдельным механизмом (не показано) до упора (точка а на фиг. 5), При этом рабочий орган занимает положение, показанное на Фиг. 1, т.е. оси шпинделя и вертикального вала совпадают. При вращении вертикаль" нсгс вала 1 в направлении, обеспечивающем эаклинивание...

Номер патента: 1000517

Опубликовано: 28.02.1983

Авторы: Корольков, Кулев, Онищук

МПК: E02D 7/10

Метки: гидромолот

...клапана 10 введена во взаимодействие с пружиной 12 сжатия. Пор- .шень 13 с манжетами 14 и пылезащитным сальником 15 расположен в гильзе8 и подпружинен относительно гильзыпружиной 16, а относительно бойка 2пружиной 17 через опорную тарелку 18.Эластичный элемент 19 является демпфером между цилиндром 4 и шаботом 3.Гидромолот работает следующим образом,От источника давления жидкостьподают в напорную магистраль 5, от-,. куда она по каналу 7 через открытыйдросселирующий клапан 10 попадает впОлость под поршнем 13. При этом сила, действующая на поршень 13, должна превысить усилие предварительного поджатия пружин 16 и 17. Поршень13 начинает перемещаться в гильзе 8,которая остается неподвижной, так какусилие от давления жидкости,...

Номер патента: 1000518

Опубликовано: 28.02.1983

Авторы: Берлянд, Пятов, Шамес

МПК: E02D 27/14

Метки: насадка, сваю

...Фиксаторы5 своими полками б входят в зазормежду сваей 1 и боковой стенкой 3стакана и прижимаются к поверхностибетона ствола свай. Фиксаторы приваривают к боковым стенкам 3 стакана, затем снимают инвентарное подьемное устройство 11, и насадка готова к эагружению.В случае необходимости восприятияповышенных нагрузок свободная полость50 12 между днищем 2 и сваей 1 может быть заполнена бетоном, который подается через отверстие 10 в днище 2 стакана.При плотном обжатии фиксаторами 5 поверхности сваи достигается способность к восприятию изгибающего момента без поворота насадки, который уравновешивается реактивной парой сил, передаваемых через полки б фиксаторов 5, а за счет создания трения между полками б фиксаторов 5 и поверхностью бетона...

Номер патента: 1000519

Опубликовано: 28.02.1983

Автор: Редькин

МПК: E02D 27/42

Метки: возведения, стаканом, фундамента

...при возведении фундамента.Укаэанная цель достигается тем, что согласно способу возведения фун-, дамента со стаканом, включающем вы" полнение подготовки и укладку бето- :на в опалубку, стакан фундамента выполняют сборным и перед укладкой бетона производят установку стакана с опиранием его выпусков на подготовку. На чертеже изображен о стаканом, поперечный разрез.Способ осуществляется следующим образом.Сборный стакан 1 при помощи крана устанавливают арматурными выпусками 2 на подготовку 3, на которой уложена арматурная сетка 4, После этого устанавливают опалубку 5, которую заполняют бетоном б .с погружением в него части стенок стакана 1. После нормативной выдержки бетона б уста" навливают колонну 7 в стакан 1 и осуществляют...

Номер патента: 1000520

Опубликовано: 28.02.1983

Авторы: Ведяшкин, Нестеров

МПК: E02D 35/00

Метки: деформаций, защиты, зданий, неравномерных, оснований, сооружений, фундаментов

...от неравномерных деформа-. ций оснований включает выполнение в грунте 1 стенок 2 из легкосжимаемого материала, образованных верхними 3 и боковыми 4 и 5 ограждающими элементами. В качестве легкосжимаемого материала могут быть использованы опилки, шлаки. Противолежащие стенки 2 стягивают между собой горизонтальными тяжами б. Для этого ограждающие элементы 4 со стороны Фундамента выполнены усиленными и с отверстиями 7 для пропуска тяжей б. Тяжи б пропускают через выполненные в фундаменте отверстия 8, грунт 1, отверстия 7 в ограждающих элементах 4, напрягают их и закрепляют на ограждающих элементах 4 через прокладки 9.При воздействии растягивающих усилий в основании фундамента они передаются через ограждающие элементы 4 тяжам б,...

Номер патента: 1002455

Опубликовано: 07.03.1983

Авторы: Гринцов, Давыдова

МПК: E02D 1/02

Метки: выработок, горных, стенд, устойчивости

...стенками для размещения модели из эквивалентных материалов и измерительные приспособления, снабжен мно гополюсньы электромагнитом, установленным под днищем лотка и обращенным к основанию моделиНа чертеже изображена схем да для определения устойчивос ных выработок.Стенд состоит из лотка 1 с рачными стенками и магнитопрон емым днищем 2, установленным н новании 3, плоского многополюс магнита 4. Модель горной выраб содержит слабый слой 5, на кот укладывают эквивалентный матер модели.Стенд работает следующим обра Лоток 1 устанавливают на осно нии 3 с воэможностью поворота и лом падения сС контактного слоя. На1002455 Формула изобретения ставитель Р. Погосянхред Т,фанта Корректор едакто Филиппов ПодписноСР Заказ 174371 тираж 671 ВНИИПИ...

Номер патента: 1002456

Опубликовано: 07.03.1983

Авторы: Быстров, Демчук, Николаев

МПК: E02D 3/11

Метки: грунта, укрепления, электрохимического

...иметь отрицательное значение относительно клеммы 3 и ранцы между собой, а в следующие моменты времени потенциал клеммы 2 будет иметь более высокий потенциал, чем клемма 1, т.е. начинается процесс заряда конденсатора 10 через диоды 14 и 19 линейным напряжением фаз 2 и 1. Через 150 эл, град. от начала отсчета, когда линейное напряжение Фаз 2 и 1 достигнет максимума, заряд конденсатора 16 прекратится, так как диод 19 закроется. Напряжение, до 1 зторого зарядится конденсатор 10, будет равно линейному напряжению фаз 2,1, При этом через 120 эл. град. от начала отсчета потенциалы клемм 1 и 2 будут положительны и равны между собой, т.е. линейное напряжение фаз 1 и 3 равно нулю. В дальнейшем потенциал клеммы 3 будет возрастать, а напряжение фаз...

Номер патента: 1002457

Опубликовано: 07.03.1983

Автор: Яковлев

МПК: E02D 7/00

Метки: грунте, свай, сооружения

...башмак в закрытом состоянии, выполненного в виде самоцентрирующего корпуса 17 с опорами 18, надетого на трубу 11 и подвешенного к ней гибкими элементами 19, присоединенными в верхней части к кронштейнам 20 трубы 11, а в нижней - к звеньям 21, прикрепленным шарнирно к самоцентрирующемуся корпусу 17. Звенья 21 снабжены двух ребордными роликами 22, которыми они воздействуют на створки 12 самораскрывающегося башмака, удерживая его в закрытом состоянии при положении лидирующей трубы над грун-, том. Лидирующая труба 11 соединена с вибропогружателем 4 посредством захвата 23 с раздвижными колодками 24 и упорами 25.Работа установки осуществляется следующим образом.Лидирующую трубу 11 с закрытыми створками 12 башмака опускают на грунт и...

Номер патента: 1002458

Опубликовано: 07.03.1983

Автор: Атлас

МПК: E02D 7/06

Метки: атласа, забивки, копер, свай

...дЛя забивки свай включаетходовую часть 1 и соединенную с нейчерез опорно-поворотный круг 2 верхнюю раму 3 с направлякщими 4 для полэуна 5, снабженного стопорами 6. Ползун 5 через съемную тягу 7 соединенс нижней частью мачты 8, которая шарнирно установлена в опорах 9, закрепленных на верхней раме 3. Мачта 8 имеет выдвижную стрелу 10, выполненную с направляющими для ударного механизма 11, и соединена посредством ограничительного троса 12 с П-образной грузовой стрелой 13, шарнирно закрепленной на раме 3. В верхней части грузовой стрелы 13 установлены блоЫи 14, через которые запасован трос 1 О 15, взаимодействующий,с блоками 16, установленными в верхней части мачты 8 и соединенный с лебедкой 17, а выд. вижная стрела 10 через трособлочную...

Номер патента: 1002459

Опубликовано: 07.03.1983

Авторы: Микитинский, Паршин

МПК: E02D 7/20

Метки: погружения, свай, уровня

...Исотой отметки,а отклоненный - на измерительную линейку 7,неподвижно укрепленнуюна матче 8 копра, Измерительная линейкавыполнена в виде набора вертикальнорасположенных фотодиодов 9, напротив 20которых расположены магнитоуправляе,мые контакты 10. Длина измерительнойлинейки определяется высотой контрошруемых свай. фотодиоды электрическисвязаны с соответствующими магнитоуправляемыми контактами и включеныи цепь управления молотом 11. Зляуправления магннтоуправляемыми контактами на наголовнике 12 сваи 13 неподвижно укреплен постоянный магнит 14, ЗаУстройство работает следующим образом.Репер б устанавливают на удобномрасстоянии, чтобы без перестановкиосуществлять контроль за погружением3всех свай на данном объекте. Так какуголмежду репером и...

Номер патента: 1002460

Опубликовано: 07.03.1983

Авторы: Диденко, Осипов

МПК: E02D 27/42

Метки: фундамент

...через отверстия 8 в силовых кольцах 5 и отверстия 9 в оболочке 1 и закреплены3 1002путем опоры высаженных головок 10и натяжных гаек 11 на элементы 12 и13, на которые производится натяжениесвязей 6,Под действием нагрузки оболочка 1от уплотненного материала 7 испытываетрастягиваюцие напряжения. Натяжениемсвязей 6 в стенках оболочки 1 создаюттакой уровень сжимающих напряжений,чтобы с учетом потерь напряжений в Остадии эксплуатации сооружения онииспытывали бы сжатие.Стенки оболочки 1 под действиемсил трения от уплотненного материала7 работают по высоте на сжатие. Кольца 5 работают на растяжение.и служатопорой для натяжения связей 6 и, од.новременно, выполняют функцию гасителей напряжений по высоте фундамента.Радиальные связи 6 в...

Номер патента: 1004524

Опубликовано: 15.03.1983

Авторы: Буданов, Буданова

МПК: E02D 1/00

Метки: вязкопластичных, предельного, сдвига

...для определения силы, действую 45 щей на систему, и избегают операции вычитания при определении этой силы, Включают реверсивный редуцированный электродвигатель 14, при этом вращение от вала двигателя 14 через пластину 15 передается штоку микро- метрического винта 11, который при своем вращении сообщает вертикальное псремсшение карабину 12 и нити 13. При эточ конус 7 подводят до соприкосновения (но ис погру. жения) его вершины с поверхностью исследуемого участка торфа 17 (показано). Расстояние 55между кольцевым постоянным магнитом 10 и магнитом 9 уменьшается, а сила действия (сила притяжения) магнитов 1 О и 9где Р Е Р =Кс( (и ц) предельное напряжение сдвига,дин/м;константа для конуса с углом привершине 30 - 0,959, 45 - 0,146,60 - ....

Номер патента: 1004525

Опубликовано: 15.03.1983

Авторы: Черепанов, Эппель

МПК: E02D 1/00

Метки: грунта, исследования

...5 взаимодействует со связанным с ней штоком го.ризонтального домкрата 6. На штампе 3 установлен вертикальный домкрат 7, головка ко.торого снабжена сферическим элементом 8 иустановлена в сферическом гнезде 9 передвиж.ной каретки 10, перемещающейся по направ. рляющим 11 упорной рамы 12, Упорная рама12 установлена на вертикальных стойках 13и снабжена горизонтальными распорнымн винтами 14 и прикреплена к ним с помощьювтулки 15. Свободные концы распорных винтов 14 снабжены шаровыми элементами 16,размещенными в вогнутых сферических гнез.дах, образованных в распорных плитах 17,упирающихся в:тенки шурфа.Горизонтальный домкрат 6 смонтирован нараме 18, установленной на дне шурфа и снабженной боковым упорным шитом 19, в который он...

Номер патента: 1004526

Опубликовано: 15.03.1983

Автор: Степанов

МПК: E02D 3/12

Метки: грунта, упрочнения

...воды,.9 - для нагнетания заполняющего агента, например цементного раствора, и 10 - длЯ подвода рабочего агента, например, масла, воды илн воздуха. 15В промежутках между наружными частями 1 и 2 и внутренней частью 3 на выходах каналов 7 и 8 установлены телескопические пат рубки 11 н 12, причем вокруг патрубка 11 установлена распорная пружина 13, К средней части 3 корпуса с противоположной сто. роны расположения пружины 13 грикреплен шток 14 силового цилиндра 15, полость 16 которого соединена с каналом 10. К наруж. ным частям 1 и 2 корпуса присоединены подводящие трубопроводы 17-20.Устройство работает следующим образом.Устройство ориентируют в нужном направле. нии и опускают в предварительно пробуренную скважину, Затем по подводящим...

Номер патента: 1004527

Опубликовано: 15.03.1983

Авторы: Власов, Гончарук, Крастошевский, Могилевский, Пищак, Соколович, Фатеев

МПК: E02D 3/12

Метки: грунтов, закрепления

...образом,527 4Прочность образцов на сжатие закрепленногопеска массива 4 составляет 8 - 10 кг/см, за.крепленного грунта в зоне 10 - 30 - 35 кг/см,и в переходном слое 5 - 10 - 15 кг/см. В контрольном опыте беэ операции нейтрализациипрочность закрепленного грунта составляет0,5 - 1 кг/см, т.е. прочность повышается в10 - 20 раз.Использование предлагаемого способа закрепления грунтов обеспечивает надежныйконтакт между закрепленными зонами с раэ.личными химическими свойствами, что исклю.част возможность прорыва воды в выработкуи тем самым повышает темпы проходки выработки, а также позволяет применять смолы,ранее не рекомендуемые в таких условияхиз- эа санитарно- гигиенических .соображений.Все это обеспечивает Широкую область применения...

Номер патента: 1004528

Опубликовано: 15.03.1983

Авторы: Быстров, Николаев

МПК: E02D 3/11

Метки: грунта, укрепления, электрохимического

...10,фазные обмотки, подключенные к клеммам1 и 2, возрастает. Это напряжение через диод 5 прикладывается к рабочим электродам12 и 13, Через 240 эл. град. от начала отсчета, когда линейное напряжение, приложенноек клеммам 1 и 3, равно нулю к электродам 12 и 13 приложено напряжение только конден.сатора 10 (фиг. 2 д). В последующие моментывремени, когда потенциал клеммы 2 вновьстанет положительным, напряжение на электродах 12 и 13 начинает возрастать и через330 эл. град., когда линейное напряжение фаз1 и 3 достигнет максимального значения, кэлектродам 12 и 13 приложено максимальное значение напряжения, равное удвоенному значению лйнейного напряжения источника (фиг, 2 е).Кроме того, через 180 эл. град. от выбран.ного начала отсчета,...

Номер патента: 1004529

Опубликовано: 15.03.1983

Авторы: Мельников, Пушкаревич

МПК: E02D 5/30

Метки: свая

...7, от.верстиями 8 и скошенными гранями 9, В отверстия 4 и 8 свободно пропущена плоскаяс острой нижней кромкой затяжка 10 с пазами 11 и ограничителями 12 в виде пластин,перпендикулярных к плоскости затяжки. В пазы 11 установлены клинья 13, фиксирующиеповоротные лопасти 6 в сдвинутом положении.К клиньям 13 присоединены тяги 14,Предлагаемую .сваю погружают следующим 1 яобразом.Поворотные лопасти 6 шарнирно присоединяют поверхностями 7 к соответствующимповерхностям 2. Затем в сквозные отверстия4 и 8 вставляют затяжку 10 без ограничителя 12 с одной стороны, который затем при,.крепляют на место. В пазы 11 устанавливаютклинья 13, прижимая лопасти 6 к наконечннку 3. Тяги 14 протягивают вдоль стволасваи 1 и крепят к ней. Смонтированную...
