Номер патента: 1458502

Опубликовано: 15.02.1989

Автор: Фендт

МПК: E02D 5/44

Метки: возведения, фундамента

...3 обсадной трубы 1 надевают расцорцый кольцеобразный элемент 5, подвигая его вплотную к буртику 4 и фиксируя от сползания пружинными защелками 6. Вводя конусообраз 5 10 15 20 25 ЗО 35 40 45 )Д 2ный наконечник 3 обсадной трубыв центральное отверстие находящегося в собранном виде составного башмака 1 с заделанными в него стержнями 12 продольной арматуры, совмещают ребра 7 жесткости конусообразного наконечника 3 с соответствующими им направляющими канавками 14 секторов 13 башмака 11, после чего верхние концы стержней арматуры 12 временно фиксируют в гнездах опорного буртика 20.Опустив на дно предварительно изготовленной скважины обсадную трубу 1 в сборе с распорным кольцеобразным элементом 5, башмаком 11 и опорной плитой 2 с...

Номер патента: 1458503

Опубликовано: 15.02.1989

Авторы: Соколова, Филиппов, Чериковер, Якушин

МПК: E02D 5/52

Метки: железобетонной, сваи, секций, соединение, стыковое

...и с центральным 7 и расположенными над диском 6 радиальными 8 сообщенными с центральным 7 каналами. В стенках имеющей закладной элемент 3 секции 2 образованы сквозные радиальные расширяющиеся в плане к оси секции 2 каналы 9. Секция 2 снабжена установленными в ее каналах 9 подпружиненными и выступающими внутрь конической полости 4 упорами 10. Каналы секцийи 2 заполнены твердеющим материалом (не показано), поступающим через прорезь 11, соединяющую внутреннюю цилиндрическую полость 12 в секции 1 с атмо сферой. Стыкование секций 1 и 2 производят сле- дующим образом,После погружения нижней секции 2 на нее устанавливают верхнюю секцию 1 до соприкосновення по торцам, при этом выступ 5 верхней секции 1 входит в коническую полость 4 нижней...

Номер патента: 1458504

Опубликовано: 15.02.1989

Авторы: Павлов, Погарский, Ряшенцев, Симонов

МПК: E02D 7/06, E21C 37/00

Метки: молот, электромагнитный

...с кулачками, взаимодействующими с соответствующими стыковочными замками и фиксаторами. смонтирована втулка 13 с зацепами 14, которые имеют возможность взаимодействовать с ограничительными упорами 15, закрепленными на корпусе 5 секции. Втулка 13 тягами 16 соединена с установленным в корпусе 17 толкателем 18, который в верхней части имеет кулачки 19, а в нижней - кулачки 20. Кулачки 19 взаимодействуют с роликами "21 фиксаторов 22, которые расположены вместе с возвратными пружинами 23 в нижней части секции, а кулачки 20 - с роликами 24, попарно установленными на стыковочных замках 25, причем между стыковочными замками 25 и корпусом 17 расположена пружина 26.Нижняя секция электромагнитного молота устанавливается на закрепленном на свае...

Номер патента: 1458505

Опубликовано: 15.02.1989

Авторы: Акинин, Дзагов, Непокрытый

МПК: E02D 33/00, E02D 9/02

Метки: извлечения, свай

...имеют в нижней части консольные выступы 9, размер которых соответствует размеру консольных выступов 7, причем суммарная высота выступов и 9 равна высоте клина 5. Консольные выступы 9 клиньев 5 связаны с консольными выступами 7 клиньев 4 регулировочными винтами 8. Устройство для извлечения сваи включает также домкрат 10 передающий давление на испытываемую сваю 11 и балку 12 с траверсами 13, в пазах которых шарнирно закреплены тяги 3 с талрепами 4, взаимодействующие с коромыслами 2, соединенными шарнирно с рамой 1, охватывающей анкерную сваю 6.Устройство для извлечения свай из грунта работает следующим образом.На анкерные сваи 6 надевают раму 1 с нанесенным на ее внутреннюю поверхность антифрикционным покрытием, например са 2лидолом....

Номер патента: 1458506

Опубликовано: 15.02.1989

Авторы: Беликов, Горлов, Мотузов, Разумный

МПК: E02D 27/18

Метки: водонасыщенных, грунтах, колодца, опускного, погружения, слабых

...создают на всю глубину погружения сооружения направляющую обойму 2 из закрепленного грунта, внутренний диаметр которой несколько больше внешнего диаметра опускного сооружения. По внутреннему периметру этой обоймы создают дискретно располагающиеся выступы 3, ширина которых равна толщине ножевой части колодца и которые после их подработкч в процессе погружения колодца на проектной глубине остаются неподработанными и образуют опорные зоны, на которые осуществляют насадку опускного колодца, После создания направляющей обоймы 2 с высз упами 3 на поверхности монтируют опускной колодец 1 и опускают его с одновременной разработкой грунта в полости колодца и подработкой выступов.Направляющая обойма с внутренними выступами устраивается из грунта,...

Номер патента: 1458507

Опубликовано: 15.02.1989

Авторы: Горский, Пименов

МПК: E02D 27/34

Метки: возводимых, зданий, районах, сейсмических, фундамент

...Сваи 2 выполнены постоянного сечения по высоте, а каждый трубчатый элемент 3 соединен тягами 5 с соответствующей сваей. Для этого в свае выполнены металлические закладные петли 6, а в трубчатом элементе 3 - отверстия 7.Крюки 8 тяг 5 заводятся в отверстия 7 и петли 6.Место установки закладных петель на сваях определяется из выражения1==1,+ где 1, - расстояние от ростверка до низатрубы;ь - расстояние от ростверка до местаустановки закладных петель;ы - коэффициент деформации системысвая-грунт,и соответствует точке нулевых перемещений соответствующей сваи при действии на нее горизонтальной нагрузки.Возведение фундамента производится следующим способом.Бурят лидерную скважину глубиной, равной длине трубчатого элемента 3, и диаметром,...

Номер патента: 1458508

Опубликовано: 15.02.1989

Авторы: Закорецкий, Кочетов, Куценко, Пительгузов, Ходакова

МПК: E02D 27/44

Метки: виброизолированный, фундамент

...ней оболочки 2, а весь нижний виток - на крестовине 4. В качестве упругого элемента могут быть применены резиновые жгуты или прокладка в виде металлорезиновой куполообразной оболочки (не показана), заполняющая все пространство между оболочками 1 и 2, которая может быть выполнена также из полиуретана с большим относительным удлинением. На вершине внешней оболочки 1 закреплен конический шип 8 с резьбовым концом для крепления объекта 9.Шарнирная связь внешней оболочки 1 с крестовиной 4 может быть выполнена в виде петли 10 и стержней 11 прикрепленных к основанию внешней оболочки 1 и к крестовине 4.Виброизолированный фундамент работает следующим образом,Изолируемый объект 9 устанавливаетсячерез конический шип 8 на опорный блок, при этом...

Номер патента: 1458509

Опубликовано: 15.02.1989

Авторы: Богданов, Петров

МПК: E02D 29/02

Метки: анкеровки, подпорной, стенки, тяга

...диаметр уширения 7 равен внутреннему диаметру полости в уп ругоцластичной муфте. В полости муфты Образованы внутренний 8 и внешний 9 ,упоры. Стержень 2 закреплен в упруго)ластичной муфте с возможностью переме)цсция в цей на величину Л. От произ вольного смещения стержень 2 удерживается за счет силы трения между уширецисм 7 и внутренней поверхностьк) полости в муфте. На стержне 2 жестко закреплен стакан 10, охватывающий упругоцласничцую муфту и имеющий отверстие для 30 пропуска стержня 2. Тяга рабогает слову 1)щим образом.При обратной з,:.сынке подпорная стенка получает сме;цение. С гержци 1 и 2 свобод- цО церемец 1 аются ца ыеличицу Л до тех пор, пока уширецие 7 це упрется во вцеш 11 ий упор 9; пруго 1)ластичной муфты 3. Тяга цри...

Номер патента: 1458510

Опубликовано: 15.02.1989

Авторы: Антонюк, Климова

МПК: E02D 33/00

Метки: испытаний, статических, фундаментов

...также входят неподвижные опоры 12, выполненные в видекронштейна 13 Т-образной формы, на концахкоторых установлены с возможностью выдвижения упоры 14 индикаторов, которыесостоят из стержня 15 и шарнирно укрепленной площадки 16. Для фиксациизагрузочных платформ 1 на испытуемыхфундаментах 2 упорная балка 3 снабженарегулировочным приспособлением 17, а на загрузочных платформах 1 со стороны крепления выпусков-марок 11 установлены упорные болты 18. Загрузочные платформы 1для определения положения испытуемыхфундаментов 2 после восприятия горизонтальной нагрузки снабжены приспособлениями 19 для измерения угла наклона. 45Такие же приспособления 19 укреплены и нанеподвижных опорах 12 с целью определения угла наклона площадки 16 упора...

Номер патента: 1458511

Опубликовано: 15.02.1989

Авторы: Демчина, Жуков, Клименко, Соломонов, Шустова

МПК: E02D 33/00

Метки: конструкции, неразрезной, опор, прямолинейности, уровней

...прямой сопорами 3 и 4, поршень 9 своей массой13 - 5 кг) вытесняет жидкость из гидро- цилиндра 10, и уровень ее в стеклянной трубке 13 повышается, поплавок 18 подымается до тех пор, пока не произойдет замыкание электрической цепи через контакты 17 и 20, которые соединены электрической связью с выходами 23 и 24 и блоком 8 управления. Блок управления выключает элекропривод 7. При отклонении опоры 5 вверх от оси конструкции процесс идет в обратном направлении. При этом контакт 17 замыкается электрической цепью с контактом 21 и через выход 25 на блок 8 управления поступает сигнал, который включает электро- привод 7 в обратном направлении. При этом винтовой домкрат 6 опускает опоры 5.При подготовке устройства к работе необходимо залить в...

Номер патента: 1460117

Опубликовано: 23.02.1989

Авторы: Гусева, Юрданов

МПК: E02D 3/11

Метки: грунта, термического, укрепления

...6, и одновременно нагнетают в последний воздух от компрессора 8, регулируя его подачу и степень нагрева вентилем 7, пока заданная температура, например 600 С, не достигнет внешнего контура 13 фундамента 2, что фиксируют системой 14 термопар с записываю- шими приборами 15.Способ обеспечивает сокращение длительности процесса за счет использования слоя кварцевого песка, позволяющего увеличить глубину проникания СВЧ-поля и сконцентрировать тепловую энергию в нижележащем слое грунта высотой Н, Трубопровод позволяет непрерывно передавать тепло, аккумулируемое в этом слое, нагнетаемому воздуху и обеспечивает интенсивный процесс нагревания массива грунта изготавливаемого фундамента, потери тепла при этом снижаются, а скорость термического...

Номер патента: 1460118

Опубликовано: 23.02.1989

Авторы: Быстров, Демчук, Николаев

МПК: E02D 3/11

Метки: грунта, укреплением, электрохимическим

...град., т. е. в предельном угле до 230 эл. град. от выбранного начала отсчета, при этом на обкладке конденсатора 9, соединенной с катодом диода 12, будет положительное напряжение, а на обкладке, соединенной с выводом 1 ТИПТ - отрицательное напряжение. Величина напряжения конденсатора 9 достигает в этот момент 2,73 11 щ где 1.1 р - амплитуда фазового напряжения. Одновременно под действием напряжения обмотки второй фазы ТИПТ с выводами 2 и 4 начинает протекать ток, который заряжает конденсатор 11 до напряжения ТИПТ. Цепь протекания тока: вывод 4 - диод 13 - конденсатор 11 - диод 14 - вывод 2. Через 120 эл. град. от начала отсчета напряжение ТИПТ на выводах 3 и 2 начинает возрастать и спустя 90 эл. град. оно станет максимальным. С момента...

Номер патента: 1460119

Опубликовано: 23.02.1989

Авторы: Кондраков, Саламатов, Уваричева

МПК: B66F 1/08, E02D 7/20

Метки: погружения, свай

...взаимодействующего с задавливаемой сваей 20. Наоголовке жестко закреплены направляющиестойки 21 с поводками 22, взаимодействующимИ с направляющими канавками 23 боковой поверхности блока камер .,Подготовка устройства для погружениясваи к работе осуществляется следующимобразом.Нжнюю секцию 4 каждой камеры 1блока заполняют замерзающей жидкостью.При этом цапфы 8 имеют возможностьсвободно скользить по направляющим опорам 17, а поршень 24 штока 11 находитсяв самом нижнем положении. Затем включается холодильник 5 и после замораживания жидкости в секции 4, расположенной надним, заполняются несжимаемой жидкостьювсе секции 3 блока камер 1 и канал 12 штока 11, После заполнения несжимаемой жидкостью блок камер 1 поворачивается таким образом, чтобы...

Номер патента: 1460120

Опубликовано: 23.02.1989

Авторы: Арефьев, Шаповалов

МПК: E02D 17/16

Метки: земснаряда, черпаковое

...продольного перемещения. Устройство имеет натяжной механизм 14.Черпаковое устройство работает следуюгцим образом.При движении черпаковой цепи 1 с черпаками 2 происходит резание грунта. Дополнительная рама 8 прижимными катками 7, контактирующими с нижней внут. ренней частью черпаковой цепи 1, прижимает черпаки 2 нижней ветви черпаковой цепи к грунту, в результате чего в контакте с грунтом находятся сразу несколько черпаков, суммарное усилие резания которых определяет нагрузку на привод черпаковой цепи.При работе на толстых слоях грунта происходит нарастание нагрузки на черпаковой цепи 1, в контакте с грунтом находится несколько черпаков 2. Ползун 12 перемещают посредством гидроцилиндра 6 по направляющим 13 черпаковой рамы 3 к...

Номер патента: 1460121

Опубликовано: 23.02.1989

Авторы: Брантман, Колычев, Полуновский, Пудов, Семендяев, Силагадзе

МПК: E02D 29/02

Метки: противооползневое, сооружение

...60 см. Рифления могут быть образованы также в виде примыкающих и обращенных выпуклой стороной к полотнищу полусфер 7, радиус К которых определяется из условия При не пользовани ного матер ности прил канавок по вого грунт ной стены обходимости, например, при иси полотнищ из слабого неткаиала, для исключения возможегания этого материала к дну д воздействием давления оползне- а, между поверхностью подпор. и полотнищем можно размешатьарматурные сетки (не показаны) . Кроме этого, исключить возможность прилегания полотнища к дну канавок можно достичь путем установки в канавки перфорированных труб или спиралей из синтетических материалов (не показаны).Возведение предлагаемого сооружения осуществляется следующим образом.В процессе бетонирования...

Номер патента: 1461375

Опубликовано: 23.02.1989

Автор: Питер

МПК: E02D 5/80

Метки: анкер, грунтовый

...Стержень 8, например, гидравлического молота устанавливается в гнездо 7, Для установки стержня в гнезде поворотную створку 9 необходимо сначала отвести назад, преодолевая усилие пружин, в ее исходное положение. Будучи установленным в гнездо 7, стержень 8 удерживает створку9 в исходном положении, противодействуя усилию пружин 13, причем створка 9 упирается в стержень своей верхней кромкой или кромкой выемки 14,выполненной в верхней центральнойчасти створки 9. После этого посредством молота, воздействующего настержень 8, пластина 1 вместе с тягой 2 погружается в грунт, причемразмещение стержня 8 в гнезде 7 позволяет удерживать пластину в фиксированном положении относительностержня (в основном вертикально).Когда пластина 1 погружена в...

Номер патента: 1461819

Опубликовано: 28.02.1989

Авторы: Агапов, Белотел, Сапожников, Федосов

МПК: E02D 1/00, G01N 3/24

Метки: грунта, полевых, сдвигу, сопротивления, условиях

...фторопластовая эмаль). К стойкам 3 прикреплен ограничитель 12 хода, ограничивающий вращение срезающего элемента 8 до совпадения конца сектора с острым краем 10 отверстия 2. На одной из двух стоек установлен фиксатор 13 положения, а на другой - блок 14 с приводом срезающего элемента 8 и измерительными приспособлениями. Верхний конец штока 15 соединен с блоком 16, объединяющим привод штока и измерительные приспособления, а нижний конец штока соединен со штампом 1. Устройство для определения сопротивления грунта сдвигу в полевых условиях работает следующим образом.Перед задавливанием штампа 1 в грунт срезающие элементы 8 устанавливают с помощью фиксаторов 13 в положение, обеспечивающее заполнение отверстий 2 частями с 1 езающих элементов с...

Номер патента: 1461820

Опубликовано: 28.02.1989

Авторы: Ахмадулин, Волков, Кайдалов, Маняфова, Шешуков

МПК: E02D 17/00

Метки: болотах, котлована, монолитного, ограждения, создания

...корпуса и передачи быстротверлеюшей смеси из трубы, прикрепленной к несущей раме, в лидирующий корпус, а его 1-образная форма позволяет выбрать зазор между рамой и корпусом с целью плотного их контакта и эффективной передачи усилий с рамы на корпус при погружении в грунт.Для предотвращения заполнения корпуса болотной массой при погружении в нижней части корпус снабжен шторкой 4, установленной также с возможностью поворота. Шторка в закрытом положении наклонена относительно стенок корпуса под углом (например (1.=45) в сторону трубопровода, что позволяет при погружении направить лидирующий корпус под трубопровод. Шторка выступает за пределы боковой грани 9 корпуса 2, прилежащей к трубопроводу, что дает возможность при подъеме...

Номер патента: 1461821

Опубликовано: 28.02.1989

Авторы: Новожилов, Шкундин

МПК: E02D 17/20

Метки: земляного, крепления, откоса, сооружения

...на откосе синтетическое фильтровое покрытие 1, удерживающие элементы, выполненные в виде ригелей 2, стоек 3 с шарнирами 4, канатов 5, сетки 6, канатов-ограничителей 7, и слой каменной наброски, выполненной в виде гравия 8.На откосе земляного сооружения установлен упор 9.Ри гели 2 уложены на синтетическое фильтровое покрытие 1 через определенные интервалы (4 - 5 м). Нижние концы стоек 3 шарнирно присоединены к ригелям 2, а их верхние концы жестко присоединены к канатам 5. На канатах 5 закреплена сетка 6. Одни концы канатов 5 прикреплены к ригелям 2, а их свободные концы натянуты за счет приложения усилия Р (например,от лебедки). Ригели 2 и стойки 3 соединены канатами-ограничителями 7. Между покрытиеми сеткой 6 уложен слой...

Номер патента: 1463140

Опубликовано: 28.02.1989

Автор: Иозеф

МПК: E02D 17/08

Метки: крепления, траншей

...крепежных плит. Головка направляющего элемента 9 образует фланец 10, выполненный в виде открытого наружу полого коробчатого профиля с прорезьюС-образного профиля), который необязательно должен быть симметричнымсам по себе и относительно крепежнойплиты 2,Расстояния двух соседних частейшейки 6 направляющего профиля 5 несколько больше, чем общая длина головки. Расстояние в свету между реб"ром 4 опоры 1 и фланцевой частью 7направляющего профиля 5 больше, чемобщая глубина каждой направляющей головки 10. Ширина фланцевой части 7направляющего профиля 5 несколькоменьше, чем ширина в свету каждойнаправляющей головки 10. Части шейки6 расположены так, что они входят впрорези 11 направляющей головки 10.Поэтому направляющие головки 10могут быть...

Номер патента: 1463863

Опубликовано: 07.03.1989

Авторы: Армянинов, Маренинов, Субботин

МПК: E02D 1/00

Метки: грунтов, испытания, мерзлых, термопрессиометром

...ее объем путем замера уровня,например, в момент времени с, - зонаоттаивания наружный диаметр оттаяв"шего кольцевого слоя грунта имеетзначение О, и уровень воды в скважине Ь 9 в момент времени-0 , а вы( 9сота столба. воды на забое В 9 в момент времени 19 который теперь можетбыть назначен йа необходимому диаметру оттаивания, - 0 , высота подъемастолба воды Ь,Зная диаметр скважины в мерзломсостоянии Й 9 можно подсчитать объем оттаявшей и скопившейся на забоескважины водыпо формулегм 1в .4По известному значению Яв 9 льдистасти грунта за счет льда включенийив 9 которая определяется предварительно известными методами, и, принимая форму зоны оттаявшего грунта вокруг прессиометра, близкой к формевытянутого эллипсоида 9 можно рассчитать наружный...

Номер патента: 1463864

Опубликовано: 07.03.1989

Авторы: Васильев, Дорофеев, Каунов, Межов, Фаерман

МПК: E02D 1/00

Метки: грунта, зондирования, статического

...прорези 10 она покриволинейному участку 12 выводит нажимную гайку 5 из зацепления с цилиндром 9, в результате чего прекраЩается ее поступательное перемещениевниз вместе с зондом,Обратным вращением осуществляет"ся втягивание зонда 3 в полость шне-козой колонны.После этого переключают вращательна шнековую колонну 1 и задавливают ее на следующую отметку грунтовогомассива или извлекают на дневную по"верхность.б Формула изоб ретения устройство для статического зондирования грунта, включающее полую10 шнековую колонну с породоразрушающимнаконечником, размещенный в ее полости с возможностью выдвижения зонд,силопередаюший элемент и нагрузочное приспособление, о т л и ч а ю -15 щ е е с я тем, что, с целью повышения точности измерения...

Номер патента: 1463865

Опубликовано: 07.03.1989

Автор: Бойко

МПК: E02D 3/046

Метки: вытрамбовывания, котлованов

...состоящих из трех соосно .расположенных элементов 3 - 5. Элементы 4 и 5 выполнены телескопическими,состоящими из наружного и внутреннего стержней и имеют равную длину.Элементы 3 жестко связаны с элементами 5 и имеют длину, меньшую длинытелескопических элементов 4 и 5 Приэтом диаметр стержня элемента 3 равен наружному диаметру стержня элемента 4, а наружные стержни телескопических элементов каждой пары соеди"ненных между собой штанг размещены 2с противоположных концов направляю" щей. Соединенные между собой элемент. ты образуют верхнюю 6 и нижнюю 7 групповые системы штанг, верхняя 6 из которых наружной частью шарнирно соединена с базовой машиной 1, а нижняя 7 с механизмом подъема трамбовки. Элементы 4 соединены между собой с помощью...

Номер патента: 1463866

Опубликовано: 07.03.1989

Авторы: Бадеев, Сальников, Серенков, Хачикян

МПК: E02D 3/046

Метки: грунта, уплотнения

...15и обратного клапана 16, установленных в гидравлических магистралях,соединяющих полости гидроцилиндров,возвратного устройства в виде пружин17.Цилиндр 13 зацепления в нижней 35части заканчивается коническим раструбом, выполняющим роль ловителя зах"вата 6,Захват б смонтирован в верхнейчасти трамбовки 5 и состоит из двух фпроушин 18, на осях 19 которых установлены двуплечие рычаги 20 ножничного типа, раздвигаемые пружиной 21.На концах рычагов 20 установлены катки 22. Угол между верхними плечамирычагов 20 менее 90".Устройства работает следующим образом.На трамбовку 5, находящуюся нагрунте опускают механизм 3, при 50этом конический раструб цилиндра 13заполнения обеспечивает соосностьтрамбовки 5 и механизма 3 управления.Под действием...

Номер патента: 1463867

Опубликовано: 07.03.1989

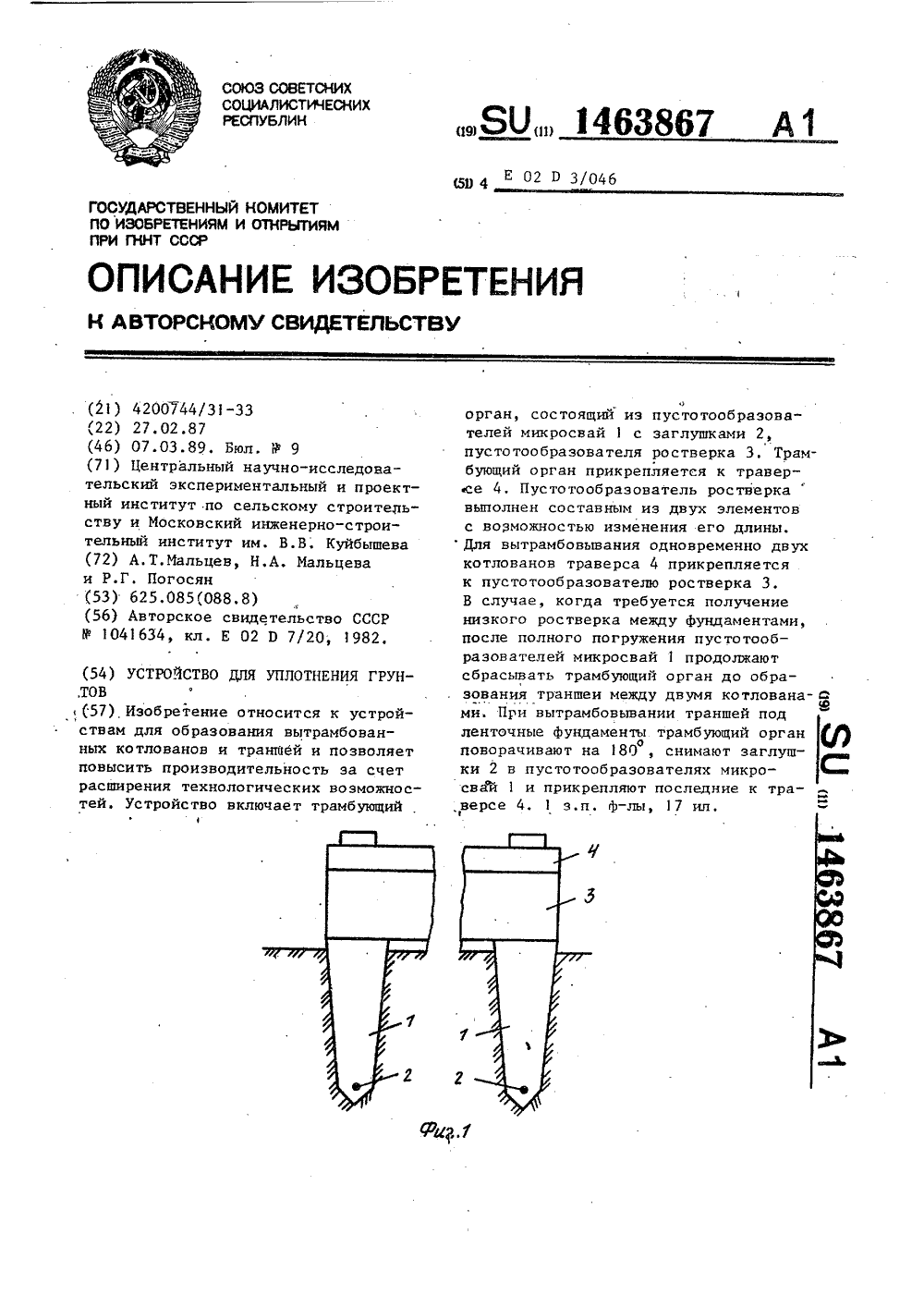

Авторы: Мальцев, Мальцева, Погосян

МПК: E02D 3/046

Метки: грунтов, уплотнения

...Полые элементы 5 и 65, 6 и ,и 5 6, 7 и 8 соединены посредством болтовых или тросовыхтяг 9,Трамбующий орган : траверсой 4 устанавливается на направляющей 10 и .навешивается к тросу 11 базовой машины 12. На пустотообразователе ростверка 3 закреплен короб-поддон 13.,Ккаждому пустотообраэоьателю 1 микро 50свай закреплен Фланец 14, которыйвставляется в держатели 15 пустотообразователя ростверка 3. На пустотообразователе микросвай 1 закрепленрасширяющийся корпус-ваблон 16.Устройства работает следующим образом.Для вытрамбавывания двух котлова"нов с траншеей или без нее траверса 4,прикрепляется к пустотообраэователюрастверка 3 посредством болтов. Траверса 4 связана с направляющей 10.Направляющая 10 обеспечивает верти -кальность падения...

Номер патента: 1463868

Опубликовано: 07.03.1989

Авторы: Ахунджанов, Ким, Махмудов

МПК: E02D 5/30

Метки: забивная, свая

...6 образуют боковые грани смежных ребер 3, атретья 7 расположена между ними и ив раллельна торцовой грани 8 ребра,е тения о рм прямоих торающая ребрис бивная свая, вклю твол, боковая по выполнена из пря образующих тор и соединяющих их3 верхность котоолинейных учацовые грани репро фежуточныс ющаяся пдения несущей стк бер а ов, о тличато, с целью пов м 1.несущей Махмудов и Э.А.Ахунд быть использовано, ви возведении зданий и, 1463868 А содержит ребристый ствол, Боковаяповерхность ребристого ствола выпол -иена иэ прямолинейных участков,образующих торцовые грани ребер, и соединяющих их промежуточных участков,Зти участки выполнены в виде трехплоСкостей, две иэ которых образуютбоковые гранисмежных ребер, а третьярасположена между ними и...

Номер патента: 1463869

Опубликовано: 07.03.1989

Авторы: Аграновский, Бабский, Жуковский, Рыбаков, Финкельштейн, Шуман

МПК: E02D 27/44

Метки: плита, турбоагрегат, фундаментная

...Составитель Г, ГаврищукРедактор О. Головач Техред Л.Сердюкова Корректо Н КР акто О: Р . ороль Заказ 80037 Тираж 588 ПодписноеВНийпи,БАК Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035 Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент" г. Ужгород у Ггород, ул, агарнна 101 Изобретение относится к строительству н касается конструкции Фундаментной плиты под турбоагрегат.Цель изобретения - уменьшение прогибов плиты и обеспечение воэможности регулирования ее жесткостных свойств.На фиг.1 изображена фундаментная плита, продольный разрез; на фиг,2 разрез А-А на фиг1.Фундаментная плита под турбоагрегат содержит плиту 1, установленную на грунтовом основании 2. В плите выполнены регуляторы...

Номер патента: 1465475

Опубликовано: 15.03.1989

Авторы: Баснина, Епанчинцев, Пантелеев, Стесева, Яковлев

МПК: A01B 13/16, E02B 3/12, E02B 7/06 ...

Метки: ветровой, водной, защиты, намывных, откосов, отстойным, прудом, сооружений, эрозии

...в водосбросной колодец 4 и отводится по водоотводящему .коллектору 5.Укладку сетчатых элементов 8 осуществляют преимущественно весной и 10 летом, ее можно производить с откосов дамбы 1. Растения 9 во влажной среде прорастают и укореняются (корни растений проникают в тело дамбы),Гранулированные удобрения постепенно 15 растворяются, обеспечивая питание растений, При подборе растений необходимо учитывать, что они должны быть устойчивыми к высокой минералиэации и затоплению ( замьпанию), а 20 скорость их роста должна быть выше скорости намыва, Некоторые золоотвалы частично зарастают тростником у отстойного пруда, но процесс этот происходит очень медленно. 25Для озеленения намывных сооружений рекомендуется использовать семена или...

Номер патента: 1465492

Опубликовано: 15.03.1989

Авторы: Коптелов, Невзоров

МПК: E02D 5/38, E02D 5/48

Метки: грунте, набивной, сваи

...ножи-уширители 5, 8 в верхнее положение. Хомут б скользитвдоль обсадной трубы до упоров 10,После достижения проектной отметки обсадную трубу заполняют бетонной смесью, одновременно устанавливая в ней арматурные каркасы необходимой длины, Затем начинается извлечение обсадной трубы, Под действием давления бетонной смеси створки 3 на ниж нем конце трубы открываются и бетонная смесь заполняет образующуюсяполость в грунте.Р процессе подъема обсадной трубы вс ножи-уширители 5, 8 входятв зацепление с грунтом. При этом нижние ножи-уширители 5, имеющие шарнирное соединение с обсадной трубой,вр ез аются в грунт и, раскрывая сь,образуют уширение полости, А верхниеножи 8, имеющие шарнирное соединениес хомутом б, не раскручиваются, таккак...

Номер патента: 1465493

Опубликовано: 15.03.1989

Автор: Дрюпин

МПК: E02D 5/52

Метки: железобетонной, сборной, сваи, секций, соединение, стыковое

...17. Гильза 14 с сердечником 15имеют соосные сквозные отверстия 18и 19, через которые пропущено стяжноеприспособление 12. Гильза 14 и втулки О жестко и герметично соединеныпри помощи сварки 20. В стенках гнезда 4 имеются глухие отверстия 21для размещения секций 11, Дпя облегчения ввода и угловой ориентации шипав гнезде шип 3 имеет конусную формув нижней своей части 22 и снабженжестко, закрепленной шпонкой 23 с заостренным нижним концом, а гнездо 4 имеет паз 24 соответствующего профиля, Прн монтаже секции 1 в стакан 25 Фундамента 26 необходимо обеспечить достаточно высокую начальную точность монтажа, для этого гнездо 4 может быть выполнено отдельно от фундамента и установлено, затем в процессе монтажа в стакан 25 фундамента 26,...
