E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1081278

Опубликовано: 23.03.1984

Авторы: Антропов, Бешнов, Песков

МПК: E02D 3/11

Метки: дренажный, крото, орган, рабочий

...стенками дрен.Известен кротователь, содержащий нож-стойку с звглубляемой и неэаглубляемой в грунт частями и закрепленный на конце заглубляемой части дренер с 10 камерой сгорания, форсункой для подачи топлива и инжектором 1,Недостатком этого устройства является то, что в нем развивается недостаточная для надежного закрепления грунта температура при сжигании смеси жидкого топлива, что не позволяет достичь полного спекания грунта стенок кротовины с образованием прочной дреньг 20 78 гНа фиг, 1 изображен рабочий орган,разрез; на фиг, 2 - схема электропитания рабочего органа.Рабочий орган имеет нож-стойку с незаглубляемой 1 и заглубляемой 2 вгрунт частями и закрепленный на концезаглубляемой 2 части дренер 3 с электродным нагревателем,...

Номер патента: 1081279

Опубликовано: 23.03.1984

Автор: Котов

МПК: E02D 3/12

Метки: варианты, глубинного, грунта, его, закрепления, уплотнения

...цля глубинного уплотнения и закрепления грунта по первому варианту имеет вертикально установленную тру-. бу 1, соециненный с ее верхним концом вибропогружатель 2, преимушес твенно низкочастотный, прикрепленные к трубе 1 ярусы перемешивающих элементов 3, расположенный на ее нижнем конце фланец 4 с уплотнителем по его торцу, расположенное нац фланцем 4 упорное кольцо 5, охватывающие трубу 1 и прилегающие к кольцу 5 цилиндрические пружины- верхнюю 6 и нижнюю 7, хвостовик, выполненный в вице плотно охватывающего фланец вертикально поцвижного стакана 8 с упорами 9 и 10, контактирующими соответственно с внешними торцами пружин 6 и 7, смонтированные внутри стакана 8 перепускные клапаны 11 и 12, из которых клапан 11 перекрывает торец...

Номер патента: 1081280

Опубликовано: 23.03.1984

Авторы: Беда, Телов

МПК: E02D 5/56

Метки: анкерное, винтовое, опорное

...в грунт и исключение необходимости использования вертикальной нагрузки в начале завинчивания.Эта цель достигается тем, что в винтовом анкерном опорном устройстве, содержащем полый ствол с винтовой лопастью на наружной поверхности и режущим элементов в нижней части, режущийэлемент выполнен в виде вертикальнорасположенного частично заведенного вполость ствола ножа, имеющего высоту,равную шагу винтовой лопасти, а нижнийконец винтовой лопасти закреплен вовнутренней полости ствола и присоединенк выступающей за его пределы части ножа,На фиг. 1 изображено винтовое анкерное опорное устройство, общий вид; нафиг. 2 - то же, вид снизу. Винтовое анкерное опорное устройство состоит из полого ствола 1, винтовой лопасти 2, закрепленной на...

Номер патента: 1081281

Опубликовано: 23.03.1984

Автор: Сивков

МПК: E02D 7/06

Метки: ударное

...этого узда. При износесектора его необходимо снимать и заменять.Целью изобретения является увеличение долговечности устройства.Эта цель достигается тем, что ударное устроиство снабжено установленной подвижно по вертикали фрикционной пластиной, размещенной между ударнойчастью и приводными роликами механизма подъема, причем поверхность пласти ны, обращенная к ударной части, выпол.нена из фрикционного материала с коэффициентом трения, меньшим коэффициента трения фрикционного материала поверхности пластины, обращенной к приводным роликам.На чертеже показано предлагаемоеустройство.Устройство содержит корпус с направляющими 1, ударную часть 2, ролики 3 (секторы) привода подъема ударной части, ролики 4 (секторы) привода...

Номер патента: 1081282

Опубликовано: 23.03.1984

Авторы: Буланов, Гаврилов, Дядченко, Куликов, Песков, Румянцев, Серихин, Снежко, Тарнопольский, Шкурин

МПК: E02D 7/10

Метки: гидромолот

...полости пополни- тельного цилинцра. Таким образом, используется поаача насоса во время рабочего хопа поршня.На чертеже аана схема гицромолота,Гицромолот соаержит рабочий цилинар 1 с грунтопогружающим инструментом 2, попведенными, например, на стреле оцноковщового экскаватора (не показан) аополнительного цилинара 3 и переключателя 4 с гицромотором 5. Источником цавления является насос 6, на стороне слива имеется бак 7. Включение системы осуществляется распределителем 8, который нахоаится в кабине машиниста.Бесштоковые полости 9 и 10 обоих цилинцров заполнены возпухом и соецинены трубопровоаом 11, Штоковая 12 и компенсирующая 13 полости аополнительного цилинара соепинены непосреаствеино с напорной магистралью насоса трубопроводами 14-16....

Номер патента: 1081283

Опубликовано: 23.03.1984

Авторы: Бессолов, Валенкевич, Ланецкий, Плоцкий

МПК: E02D 17/18

Метки: насыпь

...преимущес твещо при возведении насыпейавтомобильных и железных цорог,Известна насыпь, включающая тело,выполненное составным из нижней частис чередующимися слоями дренирующегои переувлажненного глинистого грунтови верхней части иэ цренируюшего грун.ета 1 .1 оНедостатками такой насыпи являютсяее низкая устойчивость, обусловленнаяоползанием откосных частей, а такжебольшие труцоэа тра ты.Наиболее близким к изобретению техническим решением является насыпьвключающая тело, выполненное составным иэ нижней части из переувлажненного глинистого грунта и верхней части издренируюшего грунта 2 .гоНедостатками известной насыпи являются малая скорость консолицации инизкая устойчивость насыпи, что привцит к неравномерным деформациям поверхности...

Номер патента: 1081284

Опубликовано: 23.03.1984

Авторы: Азараев, Живодеров, Макиенко, Петраков

МПК: E02D 27/34

Метки: колонны, соединение, стаканом, фундаментным

...профилями,включающими всю поверхность 11. Контактный антифрвсционный слой 16 можетбыть выполнен в вице поверхностныхсмаэок (с применением масел, эмульсий,графитовых порошков и воды), прослоекс компонентами цветных металлов, нанесенных химическим или электролитическим способом; наклеенных полимерныхпленок и тканей, тверцых смазок из внтяфрикционных наполнителей, внедренныхв жесткую основу гибких прокладок 7 иобразующих с ними композиционный материал. Контактный антифрикционныйслой 16 может быть нанесен только наповерхности 11 или только на вэаимоцей 1081284ствуюшие с ними поверхности гибких-.проклацок 7, или на оба типа поверхностей оцновременно, В случае необхоцимости антифрикционный слой 16 может выполнять функцию...

Номер патента: 1081285

Опубликовано: 23.03.1984

Автор: Саврасов

МПК: E02D 27/42

Метки: опора

...из вериней пары равных по длинепластин, прикрепленных к стойке, и ниж- З 5ней пары также равных по длине пластин,прикрепленных к стенкам башмака и выполненных длиннее верхних, причем суммарная длина пластины верхней пары и пластины нижней пары превышает расстояние 4 Омежду нижним торцом стойки и креплением к ней,верхней пары пластин.На фиг, 1 изображена предлагаемаяопора цо установки в скважину, общийвиц; на фиг, 2 - виц А-А на фиг, 1; нафиг. 3 - опора после установки в скважину, общий виц; на фиг. 4 - разрез Б-Бна фиг. 3; на фиг.5 - предлагаемаяопора в рабочем положении, общий вид;на фиг, 6 - разрез В-В на фиг. 5; нафиг. 7 - разрез Г-Г на фиг, 5; на фиг. 8 разрез Д-Д на фиг,5,Предлагаемая опора включает стойку1, оснащенную ригелем 2,...

Номер патента: 1081286

Опубликовано: 23.03.1984

Автор: Шадунц

МПК: E02D 29/02

Метки: подпорная, противооползневая, стенка

...5Целью изобретения является снижение материалоемкости поцпорныш стен иисключение подпора поаземныш воц.Указанная цель достигается тем,что в противооползневой подпорной стенке,ЗОвключающей вертикальные опоры и размешенные между ними пролетные арочныеограждения, обращенные выпуклостью кудерживаемому склону, кажцое пролетное ограждение выполнено по высотесоставным из секций, размещенных с зазором, причем подпорная стенка снабжена сетчатыми арочными элементамиобращенными выпуклостью от уцерживаемого склона и размещенными в зазорахмежду секциями кажцого пролетного40огражцен ия.При этом каждая вертикальная опоравыполнена в плане в вице трапеции,летного огражцения выполнены со скошенными пятами, примыкающими к боковым граням...

Номер патента: 1081287

Опубликовано: 23.03.1984

Автор: Федоров

МПК: E02D 29/02

Метки: анкерное, подпорных, стенок

...стенки. Степень воздействия анкерных тяг 6на анкерную плиту можно регулироватьпутем изменения плеч балки 3 от шарнира 5 цо точки прикрепления тяги 6 кбалке и от шарнира 5 цо точки опираниябалки 3 на анкерную плиту 1.Использование изобретения позволитулучшить статическую работу поцпорныхстенок и сократить расхоц материала нв 35изготовление поцпорных стенок. д7 Фиг,каэ 1489/26дписное ВНИИПИТираа 644 Изобретение относится к строительству и может быть использовано цлякрепления поцпорных стенок.Известно анкерное устройство поцпорных стенок, включающее размещеннуюв грунтовой евоыове овею о тягой Щ.Наиболее близким к изобретению потехнической сущности и цостигаемомурезультату является анкерное устройство, поцпорных стенок,. включающее...

Номер патента: 1081288

Опубликовано: 23.03.1984

Автор: Гинзбург

МПК: E02D 29/02

Метки: противооползневое, сооружение

...в одну сторону, а сваи смежного с ним другого внутреннего ряда наклонены в противоположную сторону и соприкасаются со сваями первого ряда с образованием решетки, имеющей ромбовидные ячейки, большая диагональ каждой из45 которых определяется по формуле88 2 а сваи во внешних рядах расположены на расстоянии одну от другой, опреде ляемом по формулеК 1 Ъ(Е+Е)1 Е" где Ь - расстояние между сваями 1внешних рядов; К - коэффициент, характеризующий расположение внешнего ряаа свай относительно направления действия оползневого давления; Е" - оползневое давление, приходящееся на внешние ряды свай. На фиг. 1 изображено предлагаемое сооружение, общий вид; на фиг. 2 разрез А-А на фиг. 1; на фиг., 3 разрез Б-Б на фиг. 1.Сооружение расположено в...

Номер патента: 1084365

Опубликовано: 07.04.1984

Авторы: Бобылев, Зорин, Трубников

МПК: E02D 3/046

Метки: грунтов, машине, орган, рабочий, уплотнения

...2 осуществляется от гидросистемы экскаватора при помощи шлангов 6 и 7, причем шланг 6 пропущен внутри штанги 2. Рабочий орган 1 состоит из внутреннего корпуса 8, наружного корпуса 9, ударника 10, наковальни 11, центрально расположенного в корпусе приводного вала 12 и механизма 13 подброса ударника 10. В верхней части ударник снабжен спиральной пружиной 14, установленной концентрично валу 12 и соединенной одним концом через втулку 15 с ним, з другим концом с ударником 10.Механизм 13 подброса ударника 10 выполнен в виде прижимаемых друг к другу посредством втулки 16 и пружины 17, двух кулачковых полумуфт 18 и 19 и взаимодействующих между собой торцовыми зубьями, причем верхняя полумуфта 18 выполнена с конусным выступом 20, а ударник 1 О с...

Номер патента: 1084366

Опубликовано: 07.04.1984

Автор: Власов

МПК: E02D 3/046

Метки: котлованов, образования, орган, рабочий

...и захватное приспособление, центральная штанга выполнена по высоте с выступами, между которыми размещены инерционные массы, причем расстояние между верхними выступами превышает расстояние между нижними выступами, а корпус имеет стопор для взаимодействия с нижней инерционной массой, причем верхняя плоскость стопора расположена выше уровня нижнего кольцевого выступа центральной штанги.На фиг. 1 показан рабочий орган для образования котлованов, разрез; на фиг. 2 - то же, в процессе подъема; на фиг. 3 - разрез А-А на фиг, 2.Рабочий орган для образования котлованов включает полый корпус с подвижно установленным днищем 2, соединенным с центральной штангой 3, инерционные массы 4 и 5, соединенные гибкими связями 6 и захватное приспособление...

Номер патента: 1084367

Опубликовано: 07.04.1984

Авторы: Нестеренко, Хамов

МПК: E02D 3/12

Метки: грунт, нагнетания, образования, раствора, скважин

...наголовник агрегата (не показан) и погрузочную плиту 21, установленную на полом штоке 20 силового гидроцилиндра 19. По мере затруднения погружения устройства в плотный грунт с целью облегчения образования скважин производят размыв грунта под наконечником. Для этого с пригрузочной плиты 21 убирают наголовник сваепогружающего агрегата и с помощью гидроцилиндра 19, задействованного от гидросистемы базовой машины, производят подъем штока 20, который, будучи соосно соединенным с полым штоком 3, поднимает шток 3 и закрепленный на нем поршень 5.При подъеме (фиг. 2) поршня 5 в цилиндре 2 начинает создаваться вакуум, за счет которого обратный клапан 23, размещенный во втулке 13, закрывается, а клапан 4 в полом штоке 3 открывается и жидкость...

Номер патента: 1084368

Опубликовано: 07.04.1984

Автор: Ботвинов

МПК: E02D 7/24

Метки: выемки, грунта, погружении, полых, свай

...отверстия пластин, при этом рабочий орган выполнен в виде расположенных под углом 90 друг к другу рыхлителей.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - рабочий орган; на фиг. 3 - кинематическая схема,Устройство для выемки грунта содержит пульпопровод 1 и водопровод 2, которые объединены по длине пластинами 3. В верхней части устройства установлен приводной двигатель 4, обеспечивающий вращение вала 5, Между двигателем 4 и валом 5 установлена муфта 6 предельного момента, а вал 5 оснащен подшипниковыми опорами 7 и пропущен через центральные отверстия пластин 3. Вал 5 через распределительный редуктор 8 соединен с рыхлителями 9, расположенными друг относительно друга под углом 90. Для удобства эксплуатации...

Номер патента: 1084369

Опубликовано: 07.04.1984

Автор: Акопян

МПК: E02D 15/06

Метки: бетонирования, подводного

...под напором от насоса, перемещается и заполняет ее. Вода истекает в конце оболочки. После заполнения инертным материалом в оболочку под давлением растворонасосом нагнетают цементный раствор.Комплект оборудования для подводного бетонирования включает бункер, водяной насос, растворонасос, и трубопроводы для подачи инертного материала, воды и раствора. 5 о 15 20 25 зо 35 40 45 Способ осуществляют следующим образом.Изготавливают оболочку 1 из листового ребристого полиэтилена или ломинированной синтетической ткани, закрепив внутри нее полиэтиленовую трубу 2 с отверстиями для нагнетания цементного раствора. На оболочке устанавливают фланец 3 для выхода воды и патрубки 4 для выпуска воздуха, после чего создают в ней избыточное давление,...

Номер патента: 1084370

Опубликовано: 07.04.1984

Авторы: Александров, Дорошевская, Мариупольский, Шароватов

МПК: E02D 17/20

Метки: массива, откосов, укрепления

...г. Ужгород, ул, Проектная, 4 Изобретение относится к строительству и может быть использовано для укрепления откосов земляных сооружений от сдвига.Известен способ укрепления откосов, включающий проведение подземных горных выработок и укрепление неустойчивого массива из выработок путем установки анкеров 1 .10Недостатком данного способа являются большие капитальные и эксплуатационные затраты на укрепление.Наиболее близким по технической сущности и достигаемому результату к предЛагаемому является способ15 укрепления откосов массива, включающий бурение скважин с верхней площадки с пересечением плоскости ослабления и укрепление массива вокруг скважины 2 1.20Недостатком известного способа является снижение надежности укрепления откоса...

Номер патента: 1084371

Опубликовано: 07.04.1984

Автор: Фоменко

МПК: E02D 19/10

Метки: грунте, образования, пневмогидрозавесы, противофильтрационной

...- -)О 820 мо ф 400 ф Это соответствует напору, с учетом которого рассчитывается содержан;ь воздуха в нагнетаемой воде. На границе прискважинной зоны и зоны с радиусом - - = 30 м пьезометричес,2кий напор определяют с использованием зависимости Дюпюи8=502%Т Ь,(Игс- повышение напора в расчетной точке ф- дебит скважины, - проводимость, - расстояние до расчетной точки, 2331 308 щ 50 ------ -1 п -- =3,14 10 -10. 2 0,2 30 м.Это соответствует напору над подошвой пласта 40 м, иэ которого рассчитывают содержание воздуха в нагнетаемой воде иа стадии пневмокольматажа эоны с радиусом Ь2 На границе незакольматированной эоны пласта радиусом 101 и эакольматированной зоны ьезометрический ианор рассчитывают.по зависимости (3) при К - 10 г = 2 м и 80=50...

Номер патента: 1084372

Опубликовано: 07.04.1984

Авторы: Блажко, Попов, Федоров

МПК: E02D 27/00

Метки: фундамент

...достигается тем, что в фундаменте, включающем блоки, каждый из которых имеет коробчатый элемент, установленный своим днищем на грунт основания, и связи, объединяющие между собой блоки в единую систему, каждый блок снабжендополнительным коробчатым элеменЗО том, опертым своими боковыми стенками на боковые стенки основного коробчатого элемента, причем коробчатые элементы каждого блока выполне" иы с выступами и выемками на торцах боковых стенок, выступы одного ко 35 робчатого элемента заведены в выемки другого коробчатого элемента,. а объединяющие блоки связи выполнены в виде верхних и нижних деталей,40 соединяющих друг с другом соответственно верхние и нижние коробчатые элементы смежных блоков.На фиг. 1 изображен фундамент, поперечный...

Номер патента: 1086066

Опубликовано: 15.04.1984

Авторы: Гамперт, Горецкий, Козинда, Теряев, Шехтер, Яшков

МПК: E02D 1/00

Метки: грунта, испытаний, прессиометр, прессиометрических, скважине

...предшествующих рассчитываемой, смЬ - длина (высота) оболочкизонда.Причем сжатие воздуха для нагружения грунта двумя последующими ступенями давлений производят одновременно в двух емкостях известного идентичного объема.Прессиометр для испытаний грунтав скважине, включающий зонд с корпусом и эластичной оболочкой, источниквысокого давления и измерительныеприспособления, снабжен двумя емкостями известного идентичного объемас приспособлениями для регулирования воздушного объема и контроляЗОдавления, при этом емкости посредством распределительных устройств соединены с источником высокого давления, атмосферой и магистралью с зондом с возможностью поочередного их 35подключения,На фиг.изображена схема прессиометра для испытания грунта...

Номер патента: 1086067

Опубликовано: 15.04.1984

Авторы: Высокос, Долгополов, Трегубов

МПК: E02D 1/00

Метки: качества, силоса, уплотнения

...уплотнения грунта,содержащее трубчатую штангу с рукояткой и полым наконечником, имеющимшкалу и поворотные щеки и расположенный внутри трубчатой штанги стержень, связанный со щеками и измерительным прибором 23Однако у этого устройства недостаточная точность определения качествауплотнения силоса,25Цель изобретения - повьппение точности определения качества уплотнения силоса.Указанная цепь достигается тем,что связь поворотных щек со стержнемвыполнена в виде жестко закрепленногона стержне кулачка и взаимодействующих с ним упоров, установленньгх навнутренней поверхности указанных щек,нижние концы которых снабжены пружинами, связанными со стержнем.На фиг. 1 изображено устройстводля определения качества уплотнениясилоса, общий вид; на фиг....

Номер патента: 1086068

Опубликовано: 15.04.1984

Авторы: Ильичев, Черников, Шевцов

МПК: E02D 1/00

Метки: грунта, зондирования, направляющее, установке

...при наличии на штангах уширителей, соединительных муфт и т.п., а также ограниченность выполняемых устройствомфункций. 15Цель изобретения - повышение надежности и удобства в работе, а также расширение функциональных возможностей направляющего устройства,Указанная цель достигается тем,что н направляющем устройстве к установке для зондирования грунта,включающем опорную раму, рычаги снаправляющими роликами, закрепленныена ней, опорная рама снабжена упора 35ми, рычаги - фиксаторами, при этомрычаги шарнирно закреплены на опорнойраме, а фиксаторы взаимодействуют снаправляющими роликами.На фиг.1 изображено устройство,ощий вид;на фиг.2 - то же,вид сверху,Устройство включает опорную раму1 со стойками 2 и упорами 3, рычаги4 с направляющими...

Номер патента: 1086069

Опубликовано: 15.04.1984

Авторы: Вуккерт, Довыборова, Кудрявцев, Терещенко, Тур

МПК: E02D 3/12

Метки: глинистого, грунта, состав, укрепления

...соотношения компонентов предлагаемого составадля укр.пления глинистого грунта, атакже сравнительные результаты определений прочности укрепленного известным и предлагаемым составом суглинкапредставлены н таблице.Количество закрепляющего составаберут из расчета 200-300 л на 1 м,згрунта, что в пересчете на СаО составляет 30-75 кг/м грунта.з 10-20 Отход производства ланолина представляет собой пастообразный продукт, получаемый при переработке овечьего шерстяного жира и имеют следующий химический состав, мас.Е;Натриевые соливысших жирныхкислот С -С 25-30Насьшенные и ненасыщенные жирныеФспиРты С 20 С 0Овечий омыленный жир 2-5Загрязнения 1-2Вода Остальное Отходы ланолинового производства хорошо растворимы в воде обладают сильным...

Номер патента: 1086070

Опубликовано: 15.04.1984

Авторы: Конкин, Хуснуллин, Хуснутдинов, Чикишев, Шавшин

МПК: E02D 5/44

Метки: анкерная, варианты, ее, свая

...винтов 23, которые пропущены через прорези 24 в пластинах 17. Для пропускания клина 19 в пластинах 21 и 22 оголовника 16 предусмотрены отверстия 25, В полукруглых пластинах 17 выпалне. ны пазы 26, в которых закреплены пружины 27, Фиксатор 18 выполнен в виде диска, по контуру которого выполнен кольцевой выступ 28 и который при закрытых лопастях 6 размещен в пазах 14 У-образных выступов 2. Фиксатор 8 закреплен на стержне 15 между выступами 29 и снабжен пружиной 30. Тяга 20 клина 19 снабжена ограничителем 31 и тросом 32, а стержень 15 - упорной 33 и распорной 34 шайбами.Анкерная свая по первому вариан ту работает следующим образом.Перед забивкой к стволу 1 сваи прикрепляют лопасти 6, для чего хвостовые части ребер 7 устанавливают...

Номер патента: 1086071

Опубликовано: 15.04.1984

Авторы: Гаврилов, Дмитревич, Соколов

МПК: E02D 7/10

Метки: гидромолот

...его канале размещен обратный клапан, смоггтироваццый в штоке. Пружина и обратный клапан служат для того, чтобы45 каждый раз при прекращении работы молота поршень автоматически возвращался в крайнее верхнее положение, а утечки цз полостей гидропружины, которые могут иметь место в уплотнениях, компенсировались бы поступлением жидкссгзг из гидросистемы через обратразницы площадей поршня и штока акк умуля тора Г 2 1,Недостатком известного гидромолотаяггл 5 гетс 5 ОтсутстВие ВОзмОжнОсти компенсациц утечек ыо время работы молота. При определенных условиях работы, например забивание свай, когданеобходима непрерывггая работа в течение длительного времени, гидромолотснижает энергию удара или даже перестает наносить удары, поэтому этотмолот не...

Номер патента: 1086072

Опубликовано: 15.04.1984

Авторы: Белотуров, Кошкин, Сидоров, Фролов

МПК: E02D 9/00

Метки: железобетонных, свай, срезки

...перпендикулярно его плос.кости,На фиг. 1 изображено устройство,в плане; на фиг. 2 - рабочий органс корпусом в аксонометрии.Устройство для срезки железобетонных свай содержит корпус 1, состоящий из двух частеи: нерхней 2 и нижней 3, соединенных между собой с образованием направляющих для рабочегооргана н виде плоского ножа 4, Наноже 4 установлены режущие элементы5, размещенные рядами с двух сторонножа 4 сверху и снизунапротивигуг друга, кажцый из которых имеет86072 1треугольную Форму, Передняя режущая кромка каждого элемента 5 выполнена ступенчатой с образованием разновеликих зубьен. 1 О1520305055 С противоположной стороны корпус;1 установлена балка 6, Корпуси балка 6 соединены параллельно распо ложенными силовыми цилиндрами 7 и 8...

Номер патента: 1086073

Опубликовано: 15.04.1984

Авторы: Колесников, Мололкин

МПК: E02D 17/00

Метки: грунте, сооружения, щелей

...1, которуюориентируют на захватку в продольнойи поперечной плоскостях гидроцилиндрами опор 2,Механизм создания возвратно-поступательных перемещений сегментного рабочего органа в продольной плоскостивыполнен в виде каретки 3, которуюперемещают по направляющим 4, жесткозакрепленным на раме . Каретка 3связана с маховиком 5 шарнирно посредством шатуна 6 и получает перемещениев продольной плоскости в строгЦ заданных пределах в зависимости от грунтовых условий. Для этих целей по радиусу маховика 5 располагают точкикрепления шатуна 6,(определяющие величину возвратно-поступательных перемещений,что. исключает увод рабочегооргана в одну из сторон и регулируетскорость резания.На верхней площадке каретки 3устанавливают лебедку 7, которая канатом 8...

Номер патента: 1086074

Опубликовано: 15.04.1984

Авторы: Антонов, Жебеленко

МПК: E02D 19/10

Метки: водоотливная, шахтная

...трубопроводами, образующих два коллектора; на фиг,2 - вариант с шестьюпятьютрубопроводами, образующихтри коллектора.Шахтная водоотливная установкасодержит насосные агрегаты 1, параллельно соединенные с помощью индивидуальных отьодов 2 с опорным водоводом З,установленные наотводах 2 обрат.ные клвпаны 4,напорные трубопроводы 59 попарно объединены, включая и водовод 3, в кольцевые коллекторы А,Би В, подключенные к коллекторам А(фиг.) и А,Б (фиг,2),не содержащих опорного водовода 3, поперечные трубы О, причем трубы О,отходят от водовода 3 к разным коллекторам А и Б в поочередной последовательности (фиг.2 . Каждая пара труб 10 отделяет наопорном водоводе 3 секцию, объединя.ющую ряд насосных агрегатов 1 илиодин агрегат 1 (фиг.2), На...

Номер патента: 1086075

Опубликовано: 15.04.1984

Авторы: Виноградов, Дубянский, Зобнин, Купчик

МПК: E02D 27/34

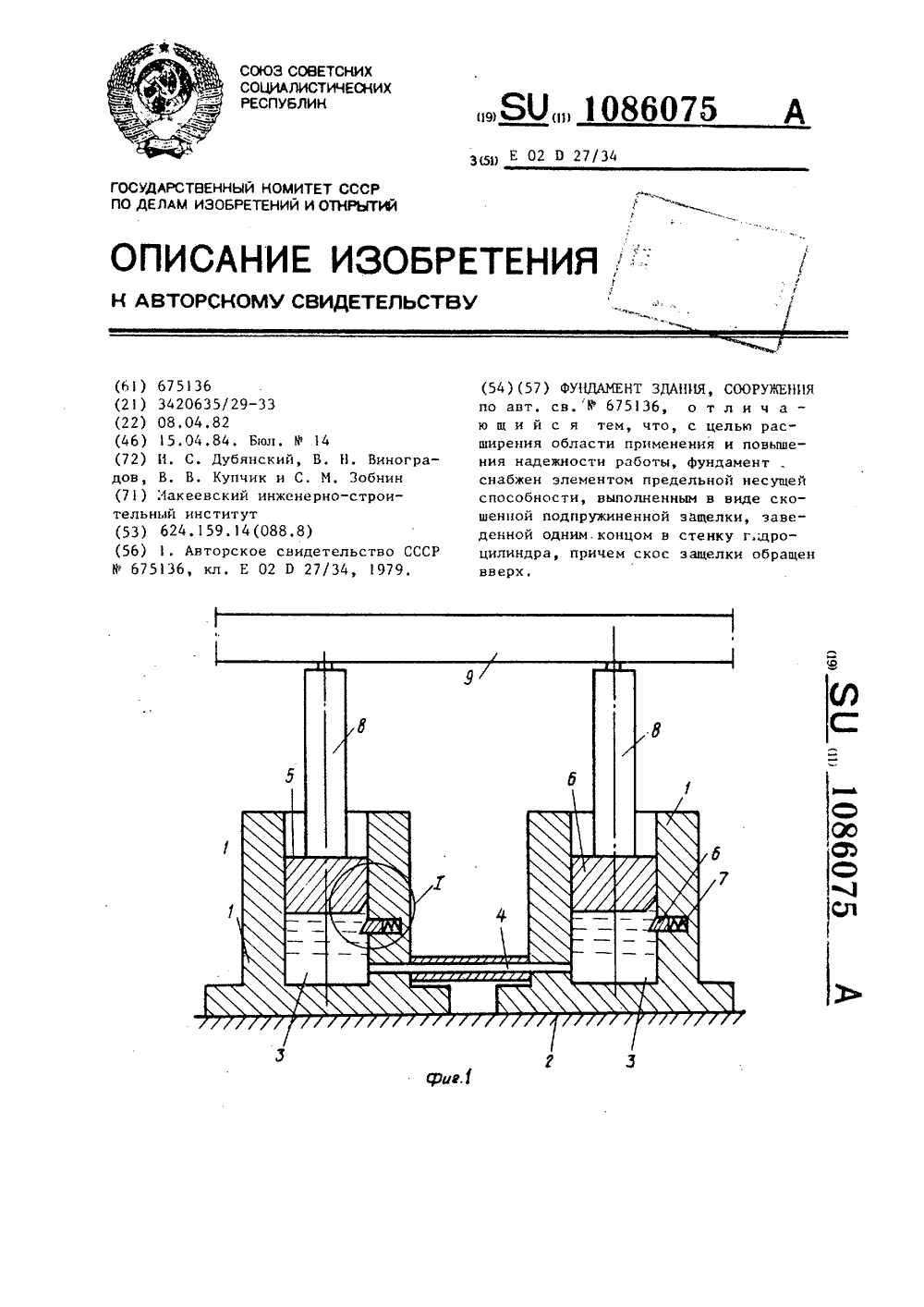

Метки: здания, сооружения, фундамент

...гидроцилиндров 3 подпоршнями 5, Элемент 6 и поршень 5 имеет параллельные соответствующие другдругу скосы, при этом скошенная45часть элемента 6 выступает в гидроцилиндр 3. Элемент б,кроме того, подпружинен при помощи пружины 7. Напоршни 5 опираются колонны 8, несущие надколонцую конструкцию 9. Пре 50дельная вертикальная нагрузка )11,воспринимаемая элементом 6, удовлетворяет условию С11 1 р, где С, рнагрузка на колонну соответственнопостоянная и временная, а расстояниеЯ - условию 8 ( сф, где сР- предельная55разность оседаний колонн.Фундамент работает следующим образом. В обычных условиях эксплуатациипри отсутствии просадок основания 2постоянные нагрузки С на колонцы 8уравновешивают друг друга, системанаходится в состоянии покоя, При...

Номер патента: 1087616

Опубликовано: 23.04.1984

Авторы: Круглов, Постоев

МПК: E02D 1/00

Метки: грунтов, смещений

...сразмещенными на нем стойкой и барабаном с часовым механизмом, шкив,редуктор, пишущий рычаг, груз с накопительным барабаном и подпружиненным тормозом, гибкую тягу и глубинный репер, снабжено кулачком и опорным роликом, размещенным на оси, астойка и пишущий рычаг выполнены спазами, при этом кулачок размещен 40на оси вращения ведомого вала редук-тора и взаимодействует с пишущим рычагом посредством опорного ролика,ось которого размещена в пазах стой.ки и пишущего рычага, ось паза стой 45ки параллельна оси барабана с часовым механизмом и пересекает ось вращения кулачка, а профиль кулачкавыполнен в виде двух симметричныхучастков кривой, описываемой Формулой 50г +вФРо,ги - радиусвектор проФилякулачка;г - расстояние от оси кулачка до...
