E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1021718

Опубликовано: 07.06.1983

Авторы: Килимник, Поляков

МПК: E02D 27/34

Метки: сейсмостойкий, фундамент

...и трудоемкости изготовления.Поставленная цель достигается тем,что в сейсмостойком фундаменте, содержащем верхний и нижний опорные пояса, опорный скользящий элемент и ограничителиперемещений, опорный элемент соединен с верхним опорным поясом, а в нижнем поясе выполнена открытая со стороны верхнего пояса полость, ограниченная боковыми вертикальными стенками и днищем, имеющим соосную опорному элементу выемку, выполненную с горизонтальной поверхностью, взаимодействующей с опорным элементом и переходящей в наклонные поверхности с переменным углом наклона, увеличивающимся снизу вверх, причем ограничители перемещений размещены в полости нижнего пояса симметрично относительно опорного элемента и примыкают к боковым вертикальным стенкам,...

Номер патента: 1021719

Опубликовано: 07.06.1983

Авторы: Берман, Карасев, Цесарский

МПК: E02D 29/02

Метки: подпорная, стена

...тем, чтов подпорной стене, включающей массивнуюконструкцию, размешенную на грунте основания, массивная конструкция выполненав виде грунтового блока, армированного повсей высоте вертикальными элементами,объединенными поверху горизонтальной плитой и размещенными друг от друга на расстоянии, исключающем продавливание грунта между ними. 20На фиг. 1 изображена предлагаемая подпорная стена, поперечный разрез; на фиг. 2 то же, вид в плане,Подпорная стена состоит из грунтовогоблока 1, армированного по всей высоте вертикальными элементами 2, которые о 6 ъединены поверху горизонтальной плитой 3,В качестве вертикальных элементов 2 могут использоваться сваи, шпунтины и другие подобные конструкции, забиваемые, задавливаемые или погружаемые другим...

Номер патента: 1023029

Опубликовано: 15.06.1983

Авторы: Берлянд, Мыц, Шамес

МПК: E02D 27/46

Метки: опора, трубопровода

...причем анкерная плита выполнена складчатой с треугольной формой складок вершины которых попеременно размещены в грунте и привыкают к трубопроводу 1 .1 ОНедостатком известной опоры является высокая материалоемкость в связи с большими изгибающими моментами, действующими на элементы складок.Цель изобретения - снижение мате риалоемкости опоры.Поставленная цель достигается тем, что в опоре, включающей анкерную плиту, соединенную с трубопроводом, причем анкерная плита выполнена складчатой с треугольной формой складок,. вершины которых попеременно размещены в грунте и примыкают к трубопроводу, анкерная плита снабжена шарнирами, установленными в вершинах складок, размещенных в грунте, и горизонтальными распорками, соединенными посредством...

Номер патента: 1023030

Опубликовано: 15.06.1983

Авторы: Меламут, Мольков

МПК: E02D 35/00

Метки: вертикальных, воздействия, деформаций, защиты, зданий, основания, сдвиговых, сооружений

...здания или набивных свай, подрезающих зону деФормации основания 1),Недостатком такого способа являет ся то, что он не позволяет избежать усилий в конструкциях здания и фунда. ментов, передающихся от давления перемещающейся массы грунта через ,установленные под Фундаментами столбы.Цель изобретения - повышение эффективности мер защиты путем изоляции.основания здания от сдвигающейся массы породы.Поставленная цель достигается тем, что согласно способу защиты зданий и сооружений от воздействиявертикальных сдвиговых деформаций основания, включающему подводку столбов под фундаменты здания, столбы устанавливают ниже плоскости сдви" га, а по внешнему контуру объекта породу прорезают до уровня плоскости сдвига разделительными швами, в...

Номер патента: 1024556

Опубликовано: 23.06.1983

Авторы: Бражник, Ошурков

МПК: E02D 1/00

Метки: грунта, испытания

...наконечник при еговдавливании, что ограничивает егоПрименение.Цель изобретения - повышение точности и расширение диапазона измерений.Указанная цель достигается тем,что н устройстве для испытания грунтов, включающем полую штангу с винтовой лопастью на нижнем конце,конусный наконечник с закрепленнымвнутри штанги стержнем иизмерительные приборы, соединение стержняконусного наконечника со штангойвыполнено в виде упорного подшипника со ступицей, винтовая лопастьс внешним контуром продольного разреза в виде соединенных основаниями конусов, конусный наконечникс кольцевой полостью, упругой внешней поверхностью в пределах полости и герметично закрепленным внутри полости параллельно его продольной оси трубчатым элементом, а измерительные приборы -...

Номер патента: 1024558

Опубликовано: 23.06.1983

Авторы: Ветштейн, Колтаков, Ладыженский, Токин, Шабатин

МПК: E02D 5/36

Метки: буромеситель, лопастного, типа, универсальный

...достигается тем,что в универсальном буросмесителелопастного типа, включающем полыйповоротный корпус с забурником, режущие лопасти с передней и заднейгранями и радиальными отверстиями,с установленными в них клапанами,и криволинейные ножи, закрепленныемежду радиальными отверстиями, последние в режущих лопастях выполненысквозными с выходом на переднюю изаднюю грани лопасти, а клапаны имеют конусообразную форму, объединены попарно с помощью штока и установлены в каждом отверстии с воэможностью перемещения.На фиг, 1 изображен универсальныйбуросмеситель, общий вид, на фиг 2сечеиие А-А на фиг. 1, на фиг. 3сечение Б-Б на фиг. 1.Буросмеситель содержит полый поворотный корпус 1 с установленнымв его нижней части эабурником 2,режущие лопасти 3 со...

Номер патента: 1024559

Опубликовано: 23.06.1983

Автор: Трущев

МПК: E02D 35/00

Метки: башенного, искривления, сооружения, ствола, устранения

...устранения искривленияствола башенного сооружения в стеснеяных условиях.Цель достигается тем, что согласно способу устранения искривленияствола башенного сооружения, включающему прикрепление к сооружениюрасчалок, натяжение их со стороныпротивоположной искривлению, и заанкеривание, натяжение расчалокпроизводят после их заанкериванияа затем между расчалками и стволомбашенного сооружения устанавливают радиальные распорки, причем натяжение расчалок производят путемувеличения длины распорок,На фиг. 1 - изображен ствол башенного сооружения, устранениеискривления которого выполняетсяпредлагаемым способом, до натяжениярасчалок, на фиг, 2 - то же, посленатяжения расчалок, на фиг. 3 - сечение А-А на фиг. 2 Способ устранения искривления ствола...

Номер патента: 1025791

Опубликовано: 30.06.1983

Авторы: Белоконь, Кашкаров

МПК: E02D 1/00

Метки: адгезии, грунтов

...штамп имеетконцентрически расположенные порабочей поверхности впадины и каналы, соединяющие впадины с его боковойчастью, а рабочая часть основных,штампов имеет полуавровую рабочуюповерхность.На фиг,1 изображено предлагаемоеустройство, общий вид сбоку, нафиг.2 - измерительный орган с чатичным разрезом, на фиг.З - штамп,две проекции.Устройство для определения адгеэии грунтов состоит из рамной станины 1, в верхней части которой установлено силовое приспособление, имеющеедвухходовый домкрат 2, подключенныйчерез реверсивный двигатель 3 к на-.сосной станции 4, а в нижней час 1 ииесуьфю плиту 5, установленную подней контактную пластину б со штырями 7. Несущая плита 5 и контактнаяпластина б снабжены группой штамповс гладкой шаровой поверхностью...

Номер патента: 1025792

Опубликовано: 30.06.1983

Автор: Феклин

МПК: E02D 5/20

Метки: варианты, ее, конструкция, стеновая

...переМенной ширины, увеличивающейся в направлении к горизонтальнОму ребру, причем вертикальные ребра противолежащих панелей взаимодействуют друг с другом наружными боковыми поверхнотями, а ,их горизонтальные ребра противолежат друг другу.На фиг.1 изображена предлагаемая стеновая конструкция по первому вари анту, продольный разрез, на фиг. 2разрез А-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1; на фиг,4 - панельстеновой конструкции на фиг.1, общий вид, на фиг.5 - предлагаемая стеновая конструкция по второму вари-. анту, продольный разрез; на фиг.б разрез В-В на фиг,5; на фиг.7 - разрез Г-Г на фиг.5; на фиг.8 - панель стеновой конструкции на фиг;5; общий вид.По первому варианту стеновая конструкция выполнена из двух противолежащих рядов...

Номер патента: 1025793

Опубликовано: 30.06.1983

Авторы: Никифоров, Феклин, Швец

МПК: E02D 5/20

Метки: возведения, грунте, стены

...раствора в .зазоры между панелями и стенками ф 10 траншеи 1).;наиболее близким к предлагаемому является способ возведения стены в грунте, включающий разработку траншеи, установку в ней попарно проти.5 волежащих панелей и укладку строительного материала между панелями 2Недостатками известных способов являются необходимость проведения тампотажных работ и сравнительно небольшая несущая способность получаемой стены,Цель изобретения - упрощение возведения стены в грунте путем исключения,тампотажных работ с одновременным повышением ее несущей способности. Укаэайная цель. достигается тем, что в способе возведения стены в грунте, включающем разработку тран шеи, установку в ней попарно противолежащих панелей и укладку строительного материала...

Номер патента: 1025794

Опубликовано: 30.06.1983

Авторы: Никитенко, Хасеневич

МПК: E02D 5/20

Метки: возведения, конструкции, подземной

...в конструкции после ее возведения, что значительно услож-. няет производство работ.Цель изобретения - упрощение про" изводства работ При возведении конструкции со сквозными каналами. 40Поставленная цель достигается тем, что в способе возведения подземной конструкции, включающем разработку в грунте выемки под защитой тиксотропного раствора, размещение в выемке эластичной оболочки, выпол" венной разомкнутой сверху, устащт ку в разомкнутую оболочку арматурного каркаса и заполнение ее твердеющим материалом, арматурный каркас выполняют иэ шарнирносочленеиных стержней с возможностью его складывания и распрямления по высоте, устанавли-вают арматурный каркас в разоютутой оболочке в сложенном виде и по мере заполнения разомкнутой оболочки...

Номер патента: 1025795

Опубликовано: 30.06.1983

Авторы: Голубков, Пушкин, Стоянова, Хвостанцев

МПК: E02D 5/30

Метки: возведения, грунте, сборной, сваи

...свайных Фундаментов.Известен способ возведенич в грунте сборной сваи, включающий сборку в пакет вертикальных элементов и5 забивку пакета в грунт 1.Однако данный способ характеризуется недостаточной плотностью грунта, окружающего элементы сваи, отрицательно сказывается на несущей 10 способности, особенно в водонасыщенных грунтах.Наиболее близким к предлагаемому является способ возведения в грунте сборной сваи, включающий сборку в 1 пакет элементов сваи с шарнирным креплением верхних их частей, забив ку пакета в грунт и заполнение верхней части пространства между элемен" тами сваи сыпучим несжимаемям материалом 2 .Недостатком известного способа является невысокая несущая способ ность сваи в водонасыщенных грунтах.Цель изобретения...

Номер патента: 1025796

Опубликовано: 30.06.1983

Авторы: Афанасьев, Батрак, Билязе, Волынский, Линник

МПК: E02D 5/36

Метки: буронабивной, возведения, сваи

...включающем образованиЕ скважи"ны с уширением в нижней части, установку. арматурного каркаса.и укладкибетона, перед установкой арматурного каркаса в нижней части скважиныразмещают гидроизолирующий слой инасыпают поверх него слой сыпучего 45материала, высота которого меньшеполовины высоты уширения, после чегопо оси скважины размещают эрлифтнуюустановку, нижний конец которой заглубляют в слой сыпучего материала,а укладку бетона осуществляют над .слоем сыпучего материала между стенками скважины и эрлифтной установ"кой.. На чертеже изображена буронабивная свая, возводимая предлагаемым . 55способом.Способ возведения буронабивнойсваи включает образование скважины Ъ с уширением 2 в нижней части сква-. жины, в котором размещают...

Номер патента: 1025797

Опубликовано: 30.06.1983

Авторы: Александров, Дорошевская, Мариупольский, Шароватов

МПК: E02D 7/00

Метки: грунтовой, сваи

...толщины.оплавленных стенок, уменьшение тру доемкости процесса и его ускорения.укаэанная цель достигается тем, что в способе иэгОтовления грунтовой сваи, включающем выполнение основнои скважины с уширением в нижней части 45 и расположенных на расстоянии от нее дополнительных скважин, сообщающихся с уширением основной скважины, прогрев стенок основной скважины до их оплавления путем сжигания топлива в основной и дополнительных скважи-. нах, установку в основную скважину арматурного каркаса и Формирование в ней ствола, формирование ствола осуществляют в два этапа; после сплавления стенок основной скважины формируют нижнюю часть ствола иэ оплавленного грунта путем интенсивного сжигания топлива в верхней части основной скважины с...

Номер патента: 1025798

Опубликовано: 30.06.1983

Автор: Педан

МПК: E02D 7/10

Метки: гидромолот

...поршнем, гидропружину с плунжером, шариковый замок, напорную и.сливную магистрали, блок цилиндров,расположенный в полости рабочего цилиндра и образующий с его поршнемгерметичную полость изменяемого,объема, соединенную со сливной магистралью, управляющий золотник, сообщенный с блоком цилиндров, гидррзамок,клапан-пульсатор, гидрозамок образован выполненным в поршне рабочего цилиндра ступенчатым сквозным осевымотверстием размещенным в нем ступенчатым подпружиненным золотником,меньшая ступень которого пропущена .через отверстие поршня, а большая -имеет сквозные отверстия, при этомплунжер гидропружины оперт на большую ступень золотника гидрозамкаи заключен в ступенчатый кожух, образовавший со стенками рабочего цилиндра полость,...

Номер патента: 1025799

Опубликовано: 30.06.1983

Авторы: Власов, Мухин, Трегубов, Цеканов

МПК: E02D 7/18

Метки: вибропогружатель, свай

...вид; наФиг.З - вибропогружатель, ударнаямасса которого выполнена с пригруэочным штоком, общий вид.Вибропогружатель сваЯ содержит горизонтальную плиту 1 и 5 ригруэочнуюплиту 2, соединенные между собойподпружиненной подвеской 3 или амортизованными связями 4, а между нимиустановлена ударная масса 5, котораяможет быть выполнена с пригруэочным 55штоком 6. Горизонтальная плита 1имеет наголовник 7, наковальню 8 инаправляющие упоры 9. Между горизонтальной плитой 1 и ударной массой 5установлена монжета-клапан 10, , 60снабженная ограничителями хода 11 иобразующая с ударной массой 5 и горизонтальной плитой 1 силовую камеру 12обратного хода. Силовая камера 12обратного хода соединена с магистралью высокого давления с помощью штуцера 13 через...

Номер патента: 1025800

Опубликовано: 30.06.1983

Авторы: Власов, Мухин, Трегубов

МПК: E02D 7/18

Метки: вибропогружатель, свай

...в момент выхлопа сжатого воздуха иэ силовой камеры, общий нид.Вибропогружатель содержит внутреннюю ударную массу 1 с фланцевым выступом 2 в верхней части и наружную ударную массу 3 с кольцевым бойком 4, установленным в стакане 5 наголовника б; Внутренняя ударная масса 1 че" рез фланцевый выступ 2 оперта с помощью пружин 7 на наружную массу 3, которая в. верхней части снабжена крышкой 8, причем между верхней торцовой поверхностью внутренней ударной массы 1 и крышкой 8 установлена манжета-клапан 9 с ограничителями ее хода 10, обраэующа с ударными массами 1 и 3 силовую камеру 11, подсоединенную через канал 12 и, установленное н крышке 8 наружной ударной массы 3, распределительное устройство 13, с магистралью высокого давления....

Номер патента: 1025801

Опубликовано: 30.06.1983

Авторы: Аграновский, Печенкин, Шейнин

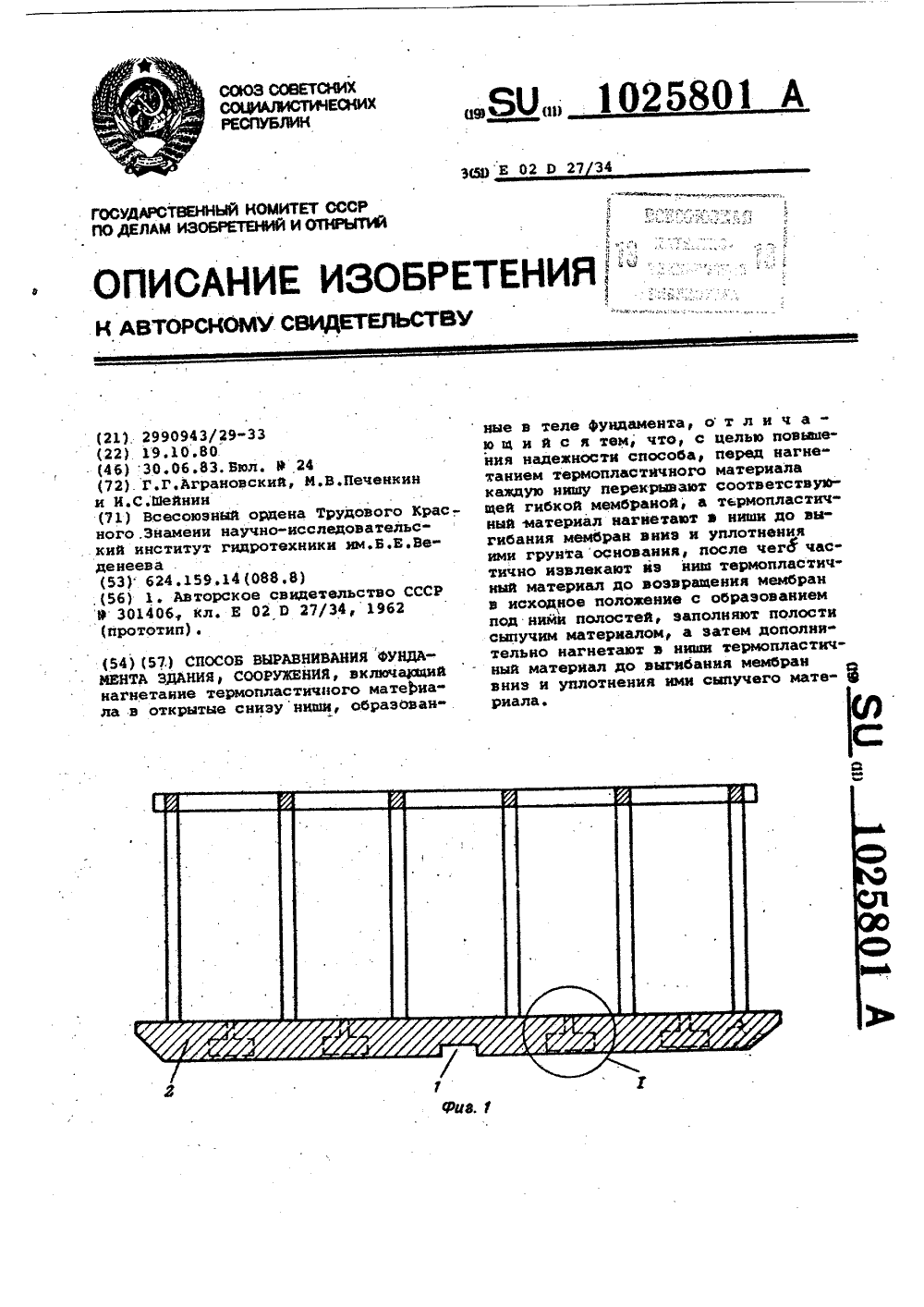

МПК: E02D 27/34

Метки: выравнивания, здания, сооружения, фундамента

...в открытые снизу ниши, образованные в теле фундамента, перед нагнета нием термопластичного материала каждую нишу перекрывают соответствующей Гибкой мембраной, а термопластичный материал нагнетают в ниши до выгибания Мембран вниз и уплотнения ими грунта основания, после чего частично извлекают из ниш термопластичный материал .до возвращения мембраны в исход" ное положение с образованием под ними полостей.,заполняют полости сыпучим материалом,а затем дополнительно нагне- З 5 тают в ниши термопластичный материал до выгибания мембран вниз и уплотне" ния ими сыпучего материала.На фиг. 1 изображен фундамент, выравниваемый предлагаемым способом, 40 продольный разрез; на Фиг. 2 - узел Ь на Фиг, 1.Выравнивание предлагаемым способом...

Номер патента: 1025802

Опубликовано: 30.06.1983

Авторы: Алексеев, Гожий, Мачабели, Пясецкий

МПК: E02D 27/44

Метки: анкерное, крепления, оборудования, фундаменту

...и упрощение монтажа оборудования.Укаранная цель цостигается тем, что в анкерйом устройстве цля крепления оборуцования к фунцаменту, включающем З 5 апорный элемент, имеющий размещенную в теле фунцамента горизонтальную плиту, установленную на опорном элементе обойму и крепежный стержень, нижний конец которо го заведен в обойму и размещен на опорном 40 элементе, опорный элемент снабжен вертикальным несущим стержнем, нижний конец которого прикреплен к горизонтальной плите а верхний заведен в обойму, причем вертикальный несущий стержень выполнен с коль цевым упором для обоймы, обойма выполнена в виде расширяющейся кверху воронки из жаростойкого материала, а крепежный стержень, своим нижним концом оперт на верхний торец вертикального...

Номер патента: 1025803

Опубликовано: 30.06.1983

Автор: Дынкин

МПК: E02D 29/02

Метки: подпорная, стенка

...известных стенок являются их сложность и большая материапоемкость,Цель изобретения - снижение материалоемкости подпорной стенки.Указанная цель достигается тем, чтопоцпорная стенка включающая эластичныеемкости, заполненные сыпучим материалом, снабжена поперечными рамами, размещенными на расстоянии одна от другойи охватываюшими эпастичные емкости.На фиг, 1 изображена прецлагаемаяподпорная стенка, вид в ппане;.на фиг, 2и 3 - соответственно разрезы А-А и Б-Бна фиг, 1.Поцпорная стенка представляет собойвертикальные железобетонные рамы 1,устанавпиваемые на некотором расстоянии одна от цругой. На железобетонные рамы 1 изнутри, повторяя их конфигурацию, уложен эластичный рулонный материал 2 и при жат вертикальными балками 3,...

Номер патента: 1025804

Опубликовано: 30.06.1983

Авторы: Ким, Пушкин, Тугаенко, Хвостанцев

МПК: E02D 29/02

Метки: подпорная, стенка

...несовершенна.Цель изобретения - повышение несущей 20 способности стенки за счет улучшения ее .статистической работы.Указанная цель достигается тем, что подпорная стенка, включающая вертикаль ные опоры, соединенные посредством тяг с анкерующими элементами, и ограждающие плиты, размещенные между вертикаль ными опорами, снабжена экранирующими элементами, выполненными в виде стоек с ребрами, и дополнительными тягами, З 0, соединяющими между собой экранирующие элементы с анлерующими, причем ребра каждой стойки выполнены с переменной вы сотой, увеличивающейся книзу, и располо,жены относительно друг друга под углом 35 120 ф, а одно иэ ребер стойки ориентировано к лицевому ограждению под углом 90 На фиг. 1 изображена предлагаемая стенка,...

Номер патента: 1025805

Опубликовано: 30.06.1983

Автор: Фельдман

МПК: E02D 29/02

Метки: анкерное, подпорной, стенки

...удлинением вставки, переходящей в пластическое состояние при приложении расчетного усилия 1.Недостатками данного устройства являются ограниченность возможных перемещений или необходимость существенного увеличения длины анкерной вставкй,зависимость усилий в анкерных тягах отразброса прочностных характеристик материапа,сложность изготовлении монтажа щи гцдроизоляции муфт.Наиболее близким к предлагаемому является анкерное устройство дла подпорнойстенки, содержащее анкерные плиты с отверстиями, тяги, каждан из которых про 25пущена через отверстие соответствукицейплиты и снабжена установленной на ееконце ограничительной гайкой и размещенным между плитой и гайкой приспособлениемд р у ий И. ЗОНедостатком известного устройства нвляется...

Номер патента: 1025819

Опубликовано: 30.06.1983

Авторы: Дизер, Очинский

МПК: E02D 5/80

Метки: анкер, грунтовый

...полное сторон, равным количеству стрежней, а перекрытие поверхности анкерной головки одна часть нижнего стержня от линии его в плане благодари тому, что меньшие 8 изгиба выполнена в плане в виде многоу- и большие 9 части расположены в шах-, гольника, образованного из двух сопряжен- З 5 матном порядке. ных большими основаниями равнобоких тра- Меньшая часть 8 обеспечивает заданпеций, и прикреплеча у четных стержней иое геометрическое положение большой к одному трубчатому элементу, а у нечет- части 9, воспринимающей основную нагных - к верхнему подвижному элементу. руэку от грунта. Ребра жесткости 6 поз- .На фиг. 1. изображен предлагаемый грун,щ воляют выбрать оптимальное с точки эре новый анкер, общий вид; на фиг. 2 - то-ния...

Номер патента: 1026000

Опубликовано: 30.06.1983

Автор: Докин

МПК: E02D 1/00, G01B 7/16

Метки: грунта, деформаций, послойных

...устройстваявляется то, что оно не обеспечиваетвозможности измерения раздельно углаповорота массива грунта в горизонтальной плоскости и горизонтальных перемещений.Цель изобретения - обеспечениевозможности раздельного определениягоризонтального перемещения и углаповорота массива грунта в горизонтальной плоскости .45Поставленная цель достигается темчто в устройстве для измерения послойных деформаций грунта, включающемзаполненную жидким агентом эластичную оболочку и размещенные в ней марки с электроконтактами, через которые пропущена мерная проволока, при-.чем каждая марка выполнена в,видеэластичного кольца, заполненного эпоксидной смолой с установленными внутри,него гИбкими элементами с ртутьюи электроконтактами с проводами,соединенными...

Номер патента: 1027335

Опубликовано: 07.07.1983

Авторы: Борознец, Мирзаев, Протосеня

МПК: E02D 17/00

Метки: гидротехническое, подводное, сооружение

...12 гидравлического либо, например, магнитноготипа,Коллектор 8 снабжен воздуховодами 17 с системой 3 перфорированныхтруб, Которые расположены, например,два слоя, рядами друг наддругом под углом 90"друг к другу.Привод 10 перекрывающей заслонкивыполнен, например, на базе линейного асинхронного двигателя,При глубине моря Н метров высотастолба воды над системой перфорированных труб равна и метров.Датчик 9 наличия жидкости выполненнапример, поплавкового типа.Устройство работает следующим образом.При включении компрессора 13 струяотработанного воздуха проходит в направлении снизу вверх. Под действием.сжатого воздуха и механизма 1 б откроются аварийные предохранительныеперемычки 12 и струя отработанноговоздуха направляется вверх по коллектору...

Номер патента: 1028709

Опубликовано: 15.07.1983

Авторы: Вебер, Ибрагимов, Соколович, Чертыков

МПК: C04B 26/12, C04B 41/63, E02D 3/12 ...

Метки: бетона, инъекционный, состав, уплотнения

...не происходит,Были выполнены исследования влияния добавки нейтрализованного керосинового контакта Петрова в инъек 60 циоиный раствор.на Физико-мехаиичес" кие свойства бетона, а также на время гелеобразования состава. Физико"механические свойства бето:65 Цель изобретения - улучшение адге-. зии состава к поверхности свежеуложенного бетона, повышение водонепроиицаемости свежеуложенного бетона и упрощение процесса. Поставленная цель достигается тем, что инъекционный состав, для уплотнения бетона, включающий водный раствор карбамидной смолы с плотностью 1,15 г/смэ и щавелевую кислоту, дополнительно содержит нейтрализованный керосиновый контакт Петрова при следующих соотношениях компонентов, мас.Ъ:Раствор карбамиднойсмолы с плотностью1,15...

Номер патента: 1028772

Опубликовано: 15.07.1983

Авторы: Гольцов, Смирнов

МПК: E02D 1/00

Метки: грунта, исследования, свойств

...фиг. 1 изображено устройство вначале зондирования, общий вид; ,на фиг. 2 - то же, после наращивания следующего звена.Устройство состоит из молота 1, установленного на направляющей 2, н зонда, состоящего иэ конуса 3,звеньев 4, набора сменных грузови наголовника 6, приспособления 7для подъема и сбрасывания молота 1,При этом масса звена 4 равна массесменного груза 5. Направляющая 25 имеет верхний упор 8.Устройство работает следующимобразом.Зонд с набором сменных грузов 5уСтанавливают на поверхность грунта.О Молот 1 поднимают до верхнего упора8 и сбрасывают, нанося удары по наголовнику 6. После погружения зондана величину одного звена 4 погружение прекращают, колонну наращиваютдополнительным звеном 4 и снимг(ютодин груз. После...

Номер патента: 1028773

Опубликовано: 15.07.1983

Авторы: Габуния, Пирцхалава, Топурия, Хосрошвили, Шенгелия

МПК: E02D 1/00

Метки: моделирования, оснований, работы, фундаментов

...основания и приборы для измерения осадки и реакции основания 2).Однако нагрузочное приспособлениене развивает достаточных усилий, аразмещение измерительных приборов намодели Фундамента не обеспечивает измерение осадок и реакций основанияпо всей поверхности Фундамента, чтоуменьшает точность последований.,Цель изобретения - расширениефункциональных возможностей и повыше- ЗОние точности исследований.Поставленная цель достигается тем,что в устройстве для моделированияработы фундаментов и оснований, включающем модель фундамента с нагрузочным приспособлением и отверстиями,модель основания и приборы для измерения осадки и реакции основания,нагрузочное приспособление выполненов виде установленной с воэможностью 4 Овертикального перемещения...

Номер патента: 1028774

Опубликовано: 15.07.1983

Авторы: Степура, Сырых, Сычев, Трегуб, Юрданов

МПК: E02D 3/11

Метки: сваи, термогрунтовой

...смесей (не показано). Тепло поступает в зазор 5 между камерой в стенками скнажины и через слой газа н нем нагревают грунт 6 в стенках скнажины1 до температурыменьшей начала спекания, которая для большинства лессовых и глинистых грунтов составляет1000-1200 С. Одновременно в камеру2 через трубопровод 7 подают грунтовые смеси 8 и плавят их, заполняя камеру 2 расплавом. В процессе плавле.ния и нагревания грунта 6 в стенках скнажины 1 испаряющуюся воДу удаляют через отверстия 9 и отноды с клапанами 10 в атмосферу, а образующиеся при плавлении грунта газы из камеры 2 отсасывают через загрузочный бункер 11 вакуум-насосом 12.Затем камеру 2 поднимают и расплав грунта равномерно выливают н скважину 1, При этом между низом камеры .2 и верхом...

Номер патента: 1028775

Опубликовано: 15.07.1983

Авторы: Казаков, Рощупкин, Фомичев, Якунин

МПК: E02D 3/115

Метки: термосвая

...торцу кожуха, а лопасти вертушки снабжены ветрозахватными патрубками, выходные торцы которых примыкают к верхнему торцу вертикального патрубка.На фиг. 1. изображена предлагаемаятермосвая, продольный разрез на 0фиг. 2 " разрез А-А на фиг. 1 1.нафиг. 3 - разрез БтБ на фиг, 1,Термосвая состоит из заполненноготеплоносителем и частично размещенного в грунте 1 корпуса, подземная , 65 часть которого является грунтовым теплообменником 2, а надземная - воздушным теплообменником 3. Вокруг воз" душного теплообменника 3 установлен кожух 4, который прикреплен своими внутренними продольными ребрами, 5 к воздушному теплообменнику 3 и вы" полнен с отверстиями б, расстояние между которыми уменьшается в направ" ленин сверху вниз. Кожух 4 и...
