E02D — Основания и фундаменты; котлованы; насыпи
Рабочий орган для вытрамбовывания котлованов
Номер патента: 1350249
Опубликовано: 07.11.1987
Авторы: Кречин, Кузуб, Кунев, Рубин, Чиботару, Чопчик, Шаевич, Шум
МПК: E02D 3/046
Метки: вытрамбовывания, котлованов, орган, рабочий
...орган, 1 Ообщий вид; на фиг,2 - то же, в плане,"на фиг.З - порядок вытрамбовываниянепрерывных котлованов под ленточныефундаменты,Рабочий орган содержит штамп 1 и 15приспособление 2 для соединения с. приводом вертикального перемещенияштампа.Штамп 1 выполнен в виде крестооб, разно расположенных симметричных элементов по форме обелисков, уклон боковых сторон которых в продольном сечении составляет 1:0,75-1:1,50, а боковые грани смежных элементов выполнены с радиусом закругления в местах 25их пересечения.Рабочий орган работает следующимобразом.С помощью. приспособления 2 рабочийорган навешивается на стрелу базовой ЗО 9: 2машины, которая в процессе вытрамбовывания совершает взаимно параллельные ходки, благодаря чему исключаются наезды...
Способ термического укрепления грунта
Номер патента: 1350250
Опубликовано: 07.11.1987
МПК: E02D 3/11
Метки: грунта, термического, укрепления
...разрез,Технология способа термического укрепления грунта заключается в следующем.Вначале образуют скважину в виде замкнутой прорези 1 по замкнутому трапецеидалькому контуру и в ней монтируют блок 2, в котором равномерно размещены электронагреватели 3. Блок 2 состоит иэ рам 4 с ребрами 5 жесткости и отверстиями 6 для отвода испаряющейся из грунта воды и газов, Затем электронагреватели 3 поцключают через трансформатор 7 к источнику 8 электрической энергии в шахматном порядке по длине прорези 1 на период определяемый из соотношения где Ь - толщина каждой стенки скважины из сплавленного грунтар м"В - периметр замкнутой прорем;Н - высота скважины, м,"а - средняя скорость скеканияДгрунта, м /ч",К - число периодов...
Способ термического укрепления грунта
Номер патента: 1350251
Опубликовано: 07.11.1987
Автор: Юрданов
МПК: E02D 3/11
Метки: грунта, термического, укрепления
...проектной отметки 11, Грунт 5 в трубопровод 7 подают из бункера12 свободным падением беэ предварительного осушения, в состоянии естественной влажности,Предлагаемый способ позволяет создать факел температурой в два разабольшей, увеличить производительностьтемпературного на грунт воздействиядо 3 - 5 минУширение 2 скважины 1 исключаетинтенсивное стекание грунта со те-,нок скважины при постоянном воздействии на них высокой температуры.Обеспечивается возможность образования Факела плазмы.П р и м е р. На строительной площадке осуществляют термическое укрепление шести массивов грунта, двух поизвестному и четырех по предлагаемому способам. Скважины 1 пройдены установкой ЛБна глубину 5 и 1 О м,уширения 2 выполнены приставками-уширителями...
Способ термического укрепления грунта в массиве
Номер патента: 1350252
Опубликовано: 07.11.1987
МПК: E02D 3/11
Метки: грунта, массиве, термического, укрепления
...процесса осуществляют вентилями 18, а давление контролируют манометрами 19, Процесс несколько интенсифи 55 цируется при нагнетании в основную скважину сжатого воздуха в период вакуумирования вспомогательных скважин. 252 2При гидроиэоляции вспомогательныхскважин 2 вода скапливается, вокругних и грунт насыщается до степенивлажности, близкой к полному влагонасыщению. Целесообразно воду не уда-.лять из массива, так как при ее откачивании нарушается устойчивостьгрунта в стенках вспомогательныхскважин 2, а после термической обработки грунта массив вновь адсорбиругт влагу из окружающего иассива итакая миграция влаги нарушает структуру грунта и снижает его несущуюспособность,При вакуумировании вспомогатель"ных скважин 2 с изоляцией их...
Устройство для образования буронабивных свай
Номер патента: 1350253
Опубликовано: 07.11.1987
Авторы: Водопьян, Дружин, Митилино, Селиванов, Скворцов, Шабалин
МПК: E02D 5/38
Метки: буронабивных, образования, свай
...21,Устройство работает следующим образом,Вначале производят сборку, Приэтом опорный стол 1 должен заниматьгоризонтальное положение которое регулируют с помощью аутригерсв 13.Затем погружают обсадную трубу 3 вгрунт путем ее вращения и задавлива -50ния. После погружения грубы 3 наопределенную величину производят бурейие грунта в ней. Для этого с помоп 1 ью тяги 16 оттягивают защелку 14,ослабляют трос 19 и погружают буро-:.вой инструмент 10 вращательного действия в трубу 3. Одновременно происходит подъем противовеса 21, которыйнатягивает кабель 20, Затем включают вращение зала 9 электропривдда 7 ипроизводят бурение, в процессе кото.рого разрушенный грунт поступает вцилиндр бурового инструмента 10. Приэтом реактивный момент от...
Свая
Номер патента: 1350254
Опубликовано: 07.11.1987
Автор: Нейтор
Метки: свая
...пропуше 20 Изобретение относится к строительству, а именно к конструкции свай с выдвигающимися лопастями,Цель изобретения - повышение несущей способности и упрощение конструк ции сваи.На Фиг.1 изображена свая с установленными в ней лопастями перед ее погружением в грунт, вертикальный разрез; на Фиг,2 - сечение А-А на фиг,1; на фиг,З - свая после ее погружения в грунт с выдвинутыми лопастями, вертикальный разрез; на фиг.4 сечение Б-Б на Фиг.З.Свая включает полый стволсо сквозными отверстиями 2 и 3 в стенках 4, выдвижные лопасти 5 и приспособления 6 для выдвижения лопастей 5.Ствол 1 снабжен установленнымив ной через отверстия 7 н соответствующих диафрагмах 8, В лопастях 5 образованы прорези 9 для пропуска приспособлений 6 при выдвижении....
Грунтовый анкер
Номер патента: 1350255
Опубликовано: 07.11.1987
Авторы: Жабров, Занятин, Лебедев, Остробородов, Шевцов
МПК: E02D 5/80
...между смежнымилопастями;0 - диаметр нижележащей лопасти;" угол внутреннего трения грунта. на глубине заложения ниежележащей лопасти,Под действием осевой выдергиваю-. щЕй нагрузки, воспринимаемой анкером от анкеруемого объекта усилие через ствол 1 передается нижней лопасти. При этом нац ним образуется уплотненная зона 5 конической формы 4 с углом Ч при вершине конуса, равным углу внутреннего трения грунта., и основанием, совпадающим с лопастью. Вокруг уплотненной зоны 5 образуется напряженное грунтовое ядро б сферической Формы. В результате этого давление от нижней лопасти 3 через ядро 6 передается вышележащей смежной лопасти, затем следующей и т.д. При пе 5 10 15 20 25 редаче давления через грунт от одной лопасти другой в...
Молот
Номер патента: 1350256
Опубликовано: 07.11.1987
МПК: E02D 7/02
Метки: молот
...малоинерционным.Следящее устройство 14 оптическое,механическое, магнитное и. т.д должно иметь отработку заданного угла поворота внешнего барабана 9.Устройство работает следую 1 пим образом.Исходное положение: канат 7 положен на барабан 6 полностью, рабочийорган 8 лежит в щели 15 на барабане9 с плотным прижатием, барабаны 6 и9 заблокированы через муфту 12 сцепления, тормоз 13 выключен. Включается в работу двигатель 3 и через вал4 раскручивает барабаны 6 и 9 с канатом 7 и рабочим органом 8, Послераскрутки барабанов до заданной час- .тоты вращения по сигналу следящегоустройства 14, отрабатывающего задан угла поворота следящим устройством14 и двигатель 3 включается в работу . с обратным гредыдущему направлением,вращения, Цикл...
Способ укрепления склона
Номер патента: 1350259
Опубликовано: 07.11.1987
Авторы: Голубков, Демидов, Рыков
МПК: E02D 17/20, E02D 29/02
Метки: склона, укрепления
...образом. В устойчивом массиве 1 ниже поверхности 2 скольжения склона проходят поперечную горизонтальную выработку 3, бурят из нее скважины 4 до выхода на поверхность 5 склона. В местах выхода скважин 4, с поверхности 5 склона устраивают траншею 6 параллельно поперечной выработке 3, в которой размещают железобетонные блоки 7, каждый из которых перекрывает пару смежных скважин 4, затем в блоках 1 выбуривают отверстия 8, соосные скважинам 4 с образованием общих каналов, а канат 9 последовательно от первой скважины 1.0 из поперечной выработки 3 пропускают через общие каналы, образованные скважинами 4 и отверстиями 8, и замыкают у первой скважины 10 в зажимном устройстве 11, после чего осуществляют натяжение каната 9 и цополнительное его...
Свайный фундамент
Номер патента: 1350260
Опубликовано: 07.11.1987
Авторы: Гельфандбейн, Лекумович, Лучковский, Чернявский
МПК: E02D 27/12
...примера конкретного выполнения рассмотрен снайньй фундаменткаркасного здания, Сумарная вертикаль-"ная нагрузка на фундаменты 14000 кН,Размеры свайного растверка н планеб 6 м,;сваи - сборные забинные железобетоннь;е длиной 7 и сечение 0,35 хх 0,35 м, погружены с лагом 1,0 м вобоих натсравлениях. Всего в ростнерке36 свай. Грунты основания слагаютсредние суглинки, модуль деформации8 МПа, удель:ый вес = 19 кП/м , уголвнутреннего трения 20 ., Суглинки подстилаются плотными глинами, модульдеформации 28 МПа, удельный вес19 кН/мз, угол внутреннего трения 20,Прокладки выполнены из асфальтобетонг. Высота прокладки в поле свайпринята равной Ь=-,0 м.В табл. 1 приведена нумерация свайв ростверке (прокладка на четвертьростверка),Параметры жесткости...
Устройство для защиты существующих зданий и сооружений от горизонтальных деформаций оснований
Номер патента: 1350261
Опубликовано: 07.11.1987
МПК: E02D 27/34
Метки: горизонтальных, деформаций, защиты, зданий, оснований, сооружений, существующих
...конкретно к защите зданий исооружейий, расположенных на подрабатываемых территориях, от горизонтальных деформаций основания.Цель изобретения - повышение эффективности защиты зданий и упрощениетехнологии работ.На фиг. 1 представлен фундамент, ;0защищенный железобетонным поясом,поперечныйразрез; на фиг. 2 - планфундамента здания с железобетоннымпоясом и тяжами.Устройство для защиты существующих 15зданий и сооружений от горизонтальных деформаций включает железобетонный пояс 1, размещенный по внешнемуцериметру фундамента 2 на отмостке 3.Пояс 1 армирован сетками или стержнямя 4, рассчитанными на воспринятиегоризонтального усилия, и с помощьюанкеров 5, пропущенных через отверстия б в фундаменте 2 и натягиваемыхгайками 7 через шайбы...
Канал для подземной прокладки трубопроводов
Номер патента: 1350262
Опубликовано: 07.11.1987
Автор: Орлов
МПК: E02D 29/00, F16L 1/028
Метки: канал, подземной, прокладки, трубопроводов
...Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к строительству и может быть использовано при сооружении подземных трубопроводов в водонасыщенных грунтах.Цель изобретения - повышение эффективности дренирования влаги иэ канала и снижение трудоемкости иэготовл ения.На чертеже изображен предлагаемый канал, поперечный разрез.,Канал для подземной прокладки трубопроводов 1 включает перекрытие 2, стены 3, установленные на днище, выполненное составным из нижнего слоя 4 из крупнопористого материала и верхнего слоя 5 из плотного материа- . ла. Нижний слой 4 снабжен выступами в виде по меньшей мере двух продольных непрерывных по длине канала ребер 6, на которые уложен слой 5 с...
Устройство контроля прямолинейности уровней опор неразрезной конструкции
Номер патента: 1350263
Опубликовано: 07.11.1987
Авторы: Бирецкий, Демчина, Жуков, Клименко
МПК: E02D 33/00
Метки: конструкции, неразрезной, опор, прямолинейности, уровней
...патрубок 22.Светоприемный да.тчик состоит из корпуса 23, в котором находятся призма 24 и фотодиоды 25-27.Схема блока управления содержит усилители 28-30 сигналов фстодиодов, реле 31 с замыкающими 32 и 33 и размыкающим 34 контактами, реле 35 с размыкающими контактами 36 и 37, реле 38 с размыкающим 39 и замыкающими 40 и 41 контактами, магнитный пускатель 42 с контактом 43, магнитный г;ускатель 44 с контактом 45.Устройство работает следующим образом.При испытании под нагрузкой неразрезной конструкции происходит вертикальное отклонение опор 4-6 от оси конструкции, Но по условиям испытаний необходимо, чтобы все опоры 4-6 постоянно находились на одной прямой, тогда осадки опор 4-6 не отразятся на распределении усилий в балке 3, При...
Способ защиты зданий от вредного влияния подземных горных выработок
Номер патента: 1350264
Опубликовано: 07.11.1987
Авторы: Бирюков, Гвирцман, Истомин, Муллер, Синопальников
МПК: E02D 35/00
Метки: влияния, вредного, выработок, горных, защиты, зданий, подземных
...Г. Волкова ч аказ 5234/28 Тираж б 07 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Раушская наб., д. 4/5Производственно-полиграФическое предприятие, г, Ужгород, ул. Проектная, 4 13502 бИзобретение относится к строительству и касается способов защиты зданий от вредного влияния подземных горных выработок при многократной5 подработке.Келью изобретения является повьпдение эффективности защиты зданий,На чертеже изображено здание, защищаемое предлагаемым способом, 1 цПеред многократной подработкой на расстоянии от наружной и внутренней сторон стен здания 1 отрывают траншеи 2 ниже подошвы фундамента и заполняют их податливым материалом 3, 1 например крупным шлаком. При подработке...
Иглофильтр
Номер патента: 1350275
Опубликовано: 07.11.1987
МПК: E02D 19/10, E03B 3/18
Метки: иглофильтр
...усовершенствованием изобретения по авт, св.1153023.Цель изобретения - повышение производительности за счет ускорения погружения и надежности работы.На чертеже изображен предлагаемый иглофильтр, частичный разрез,Иглофильтр имеет трубчатый перфорированный каркас 1, соединенной с надфильтровой частью 2, установленные на каркасе 1 с зазором сетчатый фильтр 3 и эластичный патрубок 4 с охватывающим его обжимным кольцом 5. Внутри каркасарасположена съемная дополнительная труба 6, конец которой выходит за пределы эластичного патрубка 4.Иглофильтр работает следующим образом.Иглофильтр с трубой 6 устанавливают вертикально над местом его погружения с небольшим зазором. Затем в трубу 6 под давлением подают воду, которая, выходя из трубы 6,...
Стыковое соединение колонны с фундаментом стаканного типа
Номер патента: 1350280
Опубликовано: 07.11.1987
Авторы: Козлов, Краснобаев, Маркус
МПК: E02D 27/34, E04B 1/38
Метки: колонны, соединение, стаканного, стыковое, типа, фундаментом
...материалов, промазанных, например, смесью солидола и графита. Верхние и нижние концы швов скольжения расположены соответственно от верхнего обреза подколонника и дна стакана на расстоянии, равном 0,1, глубины стакана. Каналы 6 могут быть расположены в средних или угловых зонах стакана, Возможно выполнение одного, двух или нескольких каналов.Стыковое соединение выполняют следующим образом,До монтажа к колонне 4 прикрепляют прокладки 7 и устанавливают колонну 4 в ста кане 1. В стакане размещают опалубку для организации каналов 6 и замоноличивают промежутки между колонной 1 и подколонником 2 бетоном 5. При необходимости выравнивания здания осуществляют подъем колонны 4 посредством домкратов 8, установленных на обрезе подколонника 2 и...
Состав для укрепления и гидроизоляции горных пород и сооружений
Номер патента: 1350360
Опубликовано: 07.11.1987
Авторы: Арцимович, Барабаш, Белорай, Давыдов, Евстигнеева, Казаков, Кузнецов, Невеселый, Нишуков, Слуцкий, Чернаков, Юдин
МПК: E02D 3/12, E21D 11/38
Метки: гидроизоляции, горных, пород, сооружений, состав, укрепления
...Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горномуделу, строительству и эксплуатацииподземных коммуникаций, в частностик области крепежных и гидроизоляци 5онных работ в горных выработках икоммунальных тоннелях,Цель изобретения - повышение прочности и экономичности горно-проходческих, гидроизоляционных и грунтоукрепительных работ.Состав включает окись магния,хлористый магний, воду и дополнительно окись марганца при следующем соотношении компонентов, мас,ч.". 15Окись магния 40-60Хлористый магний 15-20Вода 10-20Окись марганца 15-20Введение в состав окиси марганцаобеспечивает долговременную прочностькрепления горных пород прочностьтвердого раствора на указанной магнезиальной основе достигает...
Грунтонос
Номер патента: 1350530
Опубликовано: 07.11.1987
Автор: Васильев
Метки: грунтонос
...по отношению к трубе 2;,. при этом переходник3 упирается в верхний торец трубы 2,Концы троса 7 закрепляются зажимом15 так, чтобы трос 7 был натянут и,в то же время, располагался в кольцевой выточке 5 грунтоприемника 1. Нижняя часть грунтоприемника 1 покрывается эластичным башмаком 10 поверхэластичной оболочки 9,40Грунтонос работает следующим образом.1350530 10 15 20 ное трение о грунт,30 40 45 50 Грунтонос осторожно опускается наштангах, навинченных на переходник 3,до забоя заранее пробуренной скважины, Грунтоприемник 1 с трубой 2 удерживается в исходном положении относительно кольца 13 с переходником 3 засчет действия пружинных фиксаторов14. Пружинный эластичный башмак 10обжимает нижнюю часть грунтоноса ине падает на забой...
Основание здания, сооружения, возводимого на слабых грунтах
Номер патента: 1351996
Опубликовано: 15.11.1987
Автор: Литвиненко
МПК: E02D 27/01, E02D 3/08
Метки: возводимого, грунтах, здания, основание, слабых, сооружения
...гцествляется следующим образом.Для организации строительной плошадки "ерриторию предварительно засыпают минеральным грунтом 3, например суглинистым. Минимальная толшина подсыпки для проходки механизмов - 1 м. Подсыпку выполняют самосвалами. Грунт разравнивают бульдозером на базе трактора Т - .100 МБГП :;болотная модификация) и уплотняют бульдозером и гружеными автосамосвалами. После подготовки приступакт к выполнению возведения отдельных уплотненных блоков. Расстояние между ними определяк)т по при. педенным зависимостям. Параметры грунтаС, с(, ф принимают по данным инженерно геологических изысканий для плоШадки строительства. При действии сосредоточенных нагрузок на возводимое грунтовое основание шаг отдельных уплотненных блоков...
Способ уплотнения массива лессового просадочного грунта
Номер патента: 1351997
Опубликовано: 15.11.1987
МПК: E02D 3/10
Метки: грунта, лессового, массива, просадочного, уплотнения
...эффект лилатансии грунтов. Разрыхление грунта подушки компенсирует неравномерные деформации, вызванные просадкой.Гроектная плотность подушки р определяется из условия, чтобы грунт подушки, при полном водонасыгцении его, находился в нормально-уплотненном состоянии, т. е. значение о должно соответствовать критической плотности грунта ркр, определяемой при условии полного волонасыгцения и давления по подошве фундамента на грунт полушки.Степень влажности грунта полушки после укладки каждого слоя снижают ло 5 п= =0,2 - 0,3 путем полсушивания. В таком состоянии грунтовая подушка будет обладать максимальной компенсационной способностью, т. е. способностью сушественно разрыхляться при деформировании и погашать неравномерные...
Способ упрочнения просадочных грунтов
Номер патента: 1351998
Опубликовано: 15.11.1987
Авторы: Павлов, Степура, Трегуб, Яструбинецкий
Метки: грунтов, просадочных, упрочнения
...ХсЕ 5 И; с С В ЯИ с)с 3: К0 ГК .11"- ЦоО 3,Ес 3 Ця С ЦЭОЛОГЬЦЫМ. )",1:Ц;Ц,1- ГЧЬЦ 11 фМ.1113 С 112.1 И .ЕЛ;150;1 1 Ч.:,12 м и;)ц Глмб(ц(:1,;)ос)л(: н,ц(ц 20 ы. Вслелст 13 с цеиззь: )с;оЦ ВЗ Ц Ц 51 ПРОЗОН,Р ЦСР 2 ЗЦ 03 ГР,11 ,1"СсЛ - К Ц ф У1;Е с ГЫ Е 1Т З . ,1 Я ; с1 , 1 1 1: 3 . ; сЯР Г,3- :зсьх способ)(эч В.голь цс.(",ех з ц.;. ,ТОВ ЦЕ,ООЫРСН Ск БЗ Ж ИЦЬ В 1 Ц,".1)С ", 3(;- Пои бли 5)с 11 01 ццх. В, рсПГ 15:,ц;л.Як)с 11:( к с хи Л Вх Л и я ы ст Г) О ц:х б 1: о )1и ч р и ц ы с)ц л с 31 Г н г 0 В. В 3 О ц(с ж 3 ти 13:скв 3 кицье Оы)иг 1 И .цяхстром 230 11 ч. я чяц - цс 15 с ык 25 зцн 01 мои ны л 2 31, ск 52.жццы имели и 23(етр с 0 .".; Осыцс( пи герметизяпиО скважин гз лцух уров;ях гстье и ця Нижней Гр(3;Рпе РКтцзцо сжцмзс мой зоцы....
Способ термического укрепления просадочного грунта
Номер патента: 1351999
Опубликовано: 15.11.1987
МПК: E02D 3/11
Метки: грунта, просадочного, термического, укрепления
...шпуров 6 после откачки воды исключает тепловые потери из нагретого массива просадочцого грунта О в атмосферу.В качесте генераторов потока горячихгазов могут использоваться и электрические погружные нагревательные элементы.Прил 1 ер 1. На опытной площадке прово- )О дилось опытное укрепление просадочногогрунта обьемом 30 м. Диаметр укрепляемого массива 2 м. Влажность грунта 0,18. Средняя температура термоукреплеция грунта 400 С. Средние скорости термического укрепления грунта 1,01 м /ч и перераспределения температуры воздухом 3,02 м/ч.. Скважины 1 в количестве трех пробурены устацов 1(ой ЛБУ - 50 и загерметизированы затворами 2 с форсунками 3, сое О диненцыми с емкостьк 1 4 с соляровым маслом и компрессором 5 марки ПКС - -6 М...
Стыковое соединение секций свай
Номер патента: 1352000
Опубликовано: 15.11.1987
Авторы: Лейкин, Родов, Стерин, Чемоданов
МПК: E02D 5/52
Метки: свай, секций, соединение, стыковое
...9, тем самым обеспечивая надежное соединение, Во время забивки состыкованной таким образом сваи сжимающие силы от удара молота по свае и от ее веса будут способствовать еще большему обжатию фиксирующего стержня 6 в глухих отверстиях 9 упругопластичной прокладки 8. В результате, никакое реальное воздействие на сваю динамических нагрузок не способно вызвать расстройство стыка, Еще больший эффект надежного фиксирования соединительных скоб 5 в стыковых втулках 3 достигается применением наряду с фиксирующими стержнями 6 составных стыковых втулок1 с упругопластичными кольцевыми фиксаторами 12. В этом случае кольцевой фиксатор 12, имея внутренний диаметр на 0,5 - 0,7 мм меньше диаметра концов соединительных скоб 5 обожмет последние,...
Забивная свая
Номер патента: 1352001
Опубликовано: 15.11.1987
Авторы: Диль, Зоткин, Облаватная
...камера 6 с размещенным в ней поршнем 7 со штоком 8, который перемегцается в установленном в оголовке сваи электромагнита 9 с помогцью жестко связанной пружины 10. Ниже камеры 6 расположен патруоок 11 подвода рабочей среды (воды) с обратным клапаном 12. Стержень 13, целесообразная площадь поперечного сечения которого вдвое меьше площади поперечного сечения центрального канала, установлен по вссй длине последнего и прикреплен верхней частью к поршню 7, а нижней частью в конце рабочего цикла образует полость 14 в грунте.Длина выступающей за пределы наконечника части стержня в момент завершения цикла погружения в грунт не превышает величину сжатия пружины.Свая работает следующим образом.После подачи к обмоткам электромагнита 9...

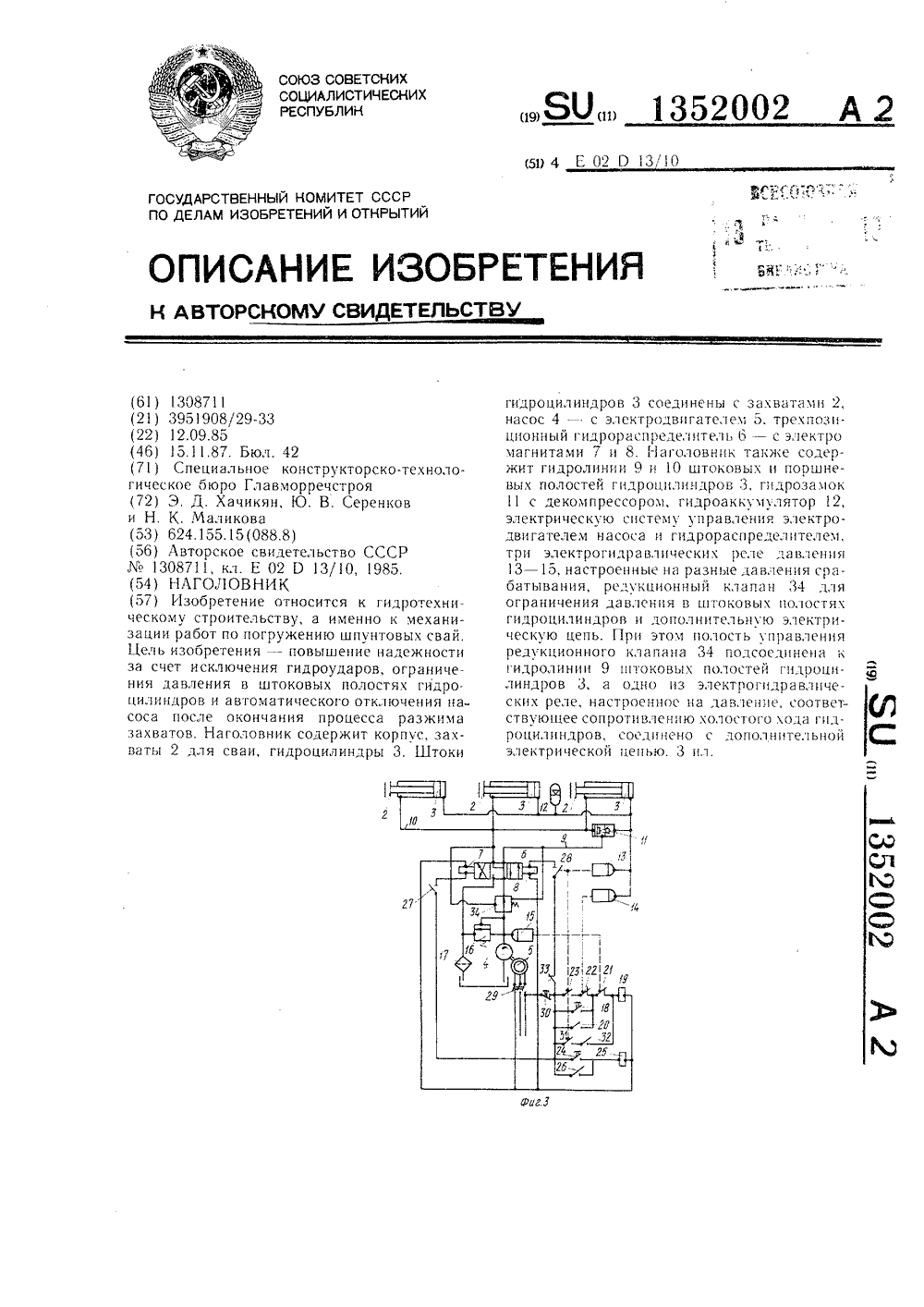

Наголовник
Номер патента: 1352002
Опубликовано: 15.11.1987
Авторы: Маликова, Серенков, Хачикян
МПК: E02D 13/10
Метки: наголовник
...на напорной гидро- линии, полость управления которого сослинсца с гилро,(ицией 10 ц(токовых полостей п(лро пил и цлро в. 3.Наголоцццк работает следующим о(разом. Дл 5 закима сваи нажимается кнопка 18, цри этом вкл(очастся контактор 19. замыкается контакт 20, через магнитный пуска- гель 29 включается электродвигатель 5 и насос 4 через гилрораспределитель б, гилролинию 9, гилрозамок 11 подает рабочу(о жилкость в поршневые полости гилроцилинлров 3. Поршни гилроцилинлров перемещаются влево и вылавливают рабочую жилкость из штоковых полостей. Выдавливаемая жилкость через гидролинию 10 поступает в гидрораспределитель б и далее в поршневые полости гидроцилицлров 3, увеличивая скорость перемещения поршней. После того, как захваты 2...
Рудничная водоотливная установка
Номер патента: 1352003
Опубликовано: 15.11.1987
Авторы: Брим, Григорьев, Маленин, Прищепа, Толмачев
МПК: E02D 19/10
Метки: водоотливная, рудничная
...обнажаюгся и струей воды смывают остатки осадка по уклону 45 ьчиз. По мере понижения уровия 4 Вступают в работу пижерасположенныс форсуцк.9. )ффективность смыва достг)етс 1 пе только за счет реактивной силы сгруи, выходясей из ссн)ла форсуцки 9, но и за счет того, что эластпчцыс шланги совершаот коле сатсльцыс движения, что рас:пирис: зоцу их ;ействия.., целью искл ючец ия нсп рои з Вод:те,гь.ого расхода воды через форсунки 9, редук,иоццым клапаном 7 устапавливается давле цие Воды таких Оор)зом, обы Оно паоде из соила форсунок 9 было олизким к давлепию столба воды над ними. В с 51 и с тем, что форсуцками ВзмучиВс 1 ЕТС 51 ОС 2 ДОК И ТР 3 ЦСПОР 1 ИРУСТС 51 К ПЭИЕМ- пым колодцам 12, Во избежание порчи па. соса водой с ювышеццым содержанием...
Устройство для пробивки скважины в грунте
Номер патента: 1353870
Опубликовано: 23.11.1987
Авторы: Бадеев, Ковальчук, Сальников
Метки: грунте, пробивки, скважины
...быть выполнен, например, в виде кольцевого фланца с отверстиями для тяг 17. Длина тяг 17 должна превышать сумму расстояний от внутреннего упора 15, закрепленного на нижнем конце трубы 3, до внешнего упора 19 и от фланцевого выступа 16, закрепленного на ударной м ассе 6, до ее лидирующего наконечника. При этом условии между обоймой 18 и внешним упором 19 10 15 20 25 30 35 40 45 трубы во время выхода ударной массы 6 остается зазор и на тяги 17 не будет передаваться динамическая растягивающая нагрузка. Устройство работает следующим образом.Ударную массу 6 тросом 13 перемещают вверх и заводят в полую гильзу 5, при этом ударная масса 6 воздействует на кольцевой фланец 14 и дальнейшее ее передвижение вверх осуществляется уже совместно с...
Фундамент под колонну
Номер патента: 1353871
Опубликовано: 23.11.1987
Авторы: Белоцерковский, Гергель, Данилова, Дьяченко, Панасюк, Ройзин, Тетиор, Хейло, Эдельштейн, Эпштейн
МПК: E02D 27/42
...состоиг из оболочки 1 вращения, сопряженной с башмаком 2 под колонну. Образующая внутренней поверхности 3 оболочки составляет с горизонтальной плоскостью угол к=- 90 - т, где- угол внутреннего трения грунта. а наружная поверхность 4 оболочки в своей нижней части 5 скошена под углом б=-135- - сск горизонтальной плоскости. Монтаж фундамента выполняют в следуюгцей последовател ьности.Фундамент устанавливают краном на спланированную поверхность грунта, затем погружают фундамент в грунт с помо 1 цью ударных воздействий, вдавливания или вибрации. Эффективному погружению оболочки 1 способствует наклон внутренней поверхности 3 и скос в нижней части 5. При погружении фундамента в грунт образуется область уплотненного грунта параболической формы,...
Способ определения деформационных характеристик слабых водонасыщенных грунтов
Номер патента: 1357495
Опубликовано: 07.12.1987
Авторы: Погосян, Рахманов, Тер-Мартиросян
МПК: E02D 1/00
Метки: водонасыщенных, грунтов, деформационных, слабых, характеристик
...способности грунтовых. основания зданий и сооружений, возводимыхпреимущественно в водоемах (прибрежные шельфы морей и т.п,),Цель изобретения - снижение трудоемкости испытаний и повышение точности определения деформационныххарактеристик грунта.На фиг. 1 дана расчетная схемадля определения объемной деформацииразуплотнения испытуемого грунта подводой; на фиг. 2 - график зависимости относительная деформация - напряжения;на фиг. 3 - графики зависимости коэффициент пористости - природное давление, коэффициент пористости - глубина отбора образца грунтаи природное давление - глубина отбора образца грунта.Способ реализуют следующим образом.Из массива грунта 1, находящегося под слоем воды 2,с глубин Е; иЕ , отбирают пробы 3 и 4 грунта,на которые...
Глубинный лопастной прессиометр
Номер патента: 1357496
Опубликовано: 07.12.1987
Автор: Амарян
МПК: E02D 1/00
Метки: глубинный, лопастной, прессиометр
...поверхности раздвижения штампов) с возможностью взаимодействия верхнего упора 13 с верхним торцом О 17 пластины 7,При этом рабочие поверхности раздвижения штампов выполнены шириной, большей ширины рабо"чих поверхностей возврата штампов (наружная рабочая поверхность плиты 45 8 и внутренняя рабочая поверхность пластины 7). Лидирующая часть корпуса 5 выполнена с режущими кромками 18, а нагрузочное приспособление снабжено тарированным грузом 19. 5 О Прессиометр работает следующим образом.Корпус 5 рабочего наконечника с установленными в нем эапоцлицо штампами 6 погружают в заранее пробуренную скважину или вдавливают в нетронутый массив грунта с помощью штанг 3 и 4 путем их наращивания. На заданной глубине погружение прекращают и на штанге...
