E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1768709

Опубликовано: 15.10.1992

Автор: Киселев

МПК: E02D 5/52

Метки: свайного, соединение, стыковое, фундамента, элементов

...Техред М.Моргентал Корректор М,Петрова Заказ 3625 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул,Гагарина, 101 чИзобретение относится к строительству и касается конструкций соединений элементов свайного фундамента; головы сваи и оголовка.Изобретение является усовершенствованием конструкции стыкового соединения по авт.св. М 715712, включающего размещенную на одном из стыкуемых элементов обойму с выступами из упругопластичного материала, обжатыми поверхностью другого стыкуемого элемента,Недостатком стыкового соединения по авт.св, М 715712 является повышенная трудоемкость изготовления и монтажа...

Номер патента: 1768710

Опубликовано: 15.10.1992

Автор: Вохмянин

МПК: E02D 5/80

Метки: анкер

...выступах смежных гофр, при этом перемычки расположены в шахматном порядке.На фиг, 1 представлен анкер, общий вид; на фиг, 2 - то же, вид сверху; на фиг, 3 - перемычка,Анкер выполнен в виде металлической гофрированной плиты 1, снабженной рымом 2 для крепления якорной цепи или каната, На верхней поверхности плиты 1 в углублениях гофров уложены фитили 3, например, из асбеста, Плита 1 окружена по периметру буртиком 4, Между выступами рядом расположенных гофр, за одно целое с ними, установлены теплопроводные перемычки 5 в шахматном порядке.Для постановки анкера укладывают непосредственно на лед или на мерзлый грунт плиту 1, а затем поджигают фитили 3, предварительно пропитанные углеводородным горючим, например керосином, В результа...

Номер патента: 1768711

Опубликовано: 15.10.1992

Автор: Темнов

МПК: E02D 9/04

Метки: оголовков, сваи, срезки

...3 магнитострикционный вибратор 4 с плоским с скругленной режущей кромкой рабочим ножом 5, которые акустически плотно связаны и образуют режущую слстему. Корпус вибратора 4 соединен шарнирно с салазками 3 вертикальной осью 6. Корпус вибратора соединен со штоком горизонтального силового гидроцилиндра 7, Салазки 3 соединены со штоком горизонтального силового гидроцилиндра 8. Салазки 3 соединены с рамой 1 ползуном 9, Замковый захват 2 закрепляется на свае 10, а ток к вибратору подводится по кабелю 11.Устройство работает следующим образом.По кабелю 11 на магнитострикционный вибратор 4, акустически плотно соединенный с плоским с скругленной режущей кромкой рабочим ножом 5, подается переменный ток звуковой частоты от 1 до 8 кГц, Упругая...

Номер патента: 1768712

Опубликовано: 15.10.1992

Авторы: Лекумович, Лучковский

МПК: E02D 27/08

Метки: усиления, фундамента

...поверхности, нанесении на них антифрикционного материала и обжатие блоков и фундамента тяжами, пропущенными через их тела, перед установкой блоков, обращенных скосами к оси фундамента и имеющих в нижней части выступ с наклонной верхней поверхностью осуществляют наращивание фундамента с выполнением при этом его нгращенной части со скошен 1768712ными к оси фундамента боковыми гранями, а блоки перед обжатием их и фундамента размещают с зазором относительно боковой поверхности существующей части и подведением выступов под подошву фундамента.На фиг. 1 показан усиливаемый фундамент и наращивание его бетоном; на фиг. 2 - фундамент перед началом работы по.обжатию тяжами; на фиг. 3 - фундамент после завершения его усиления,Способ усиления...

Номер патента: 1768713

Опубликовано: 15.10.1992

Авторы: Лекумович, Лучковский, Малый

МПК: E02D 27/08, E02D 37/00

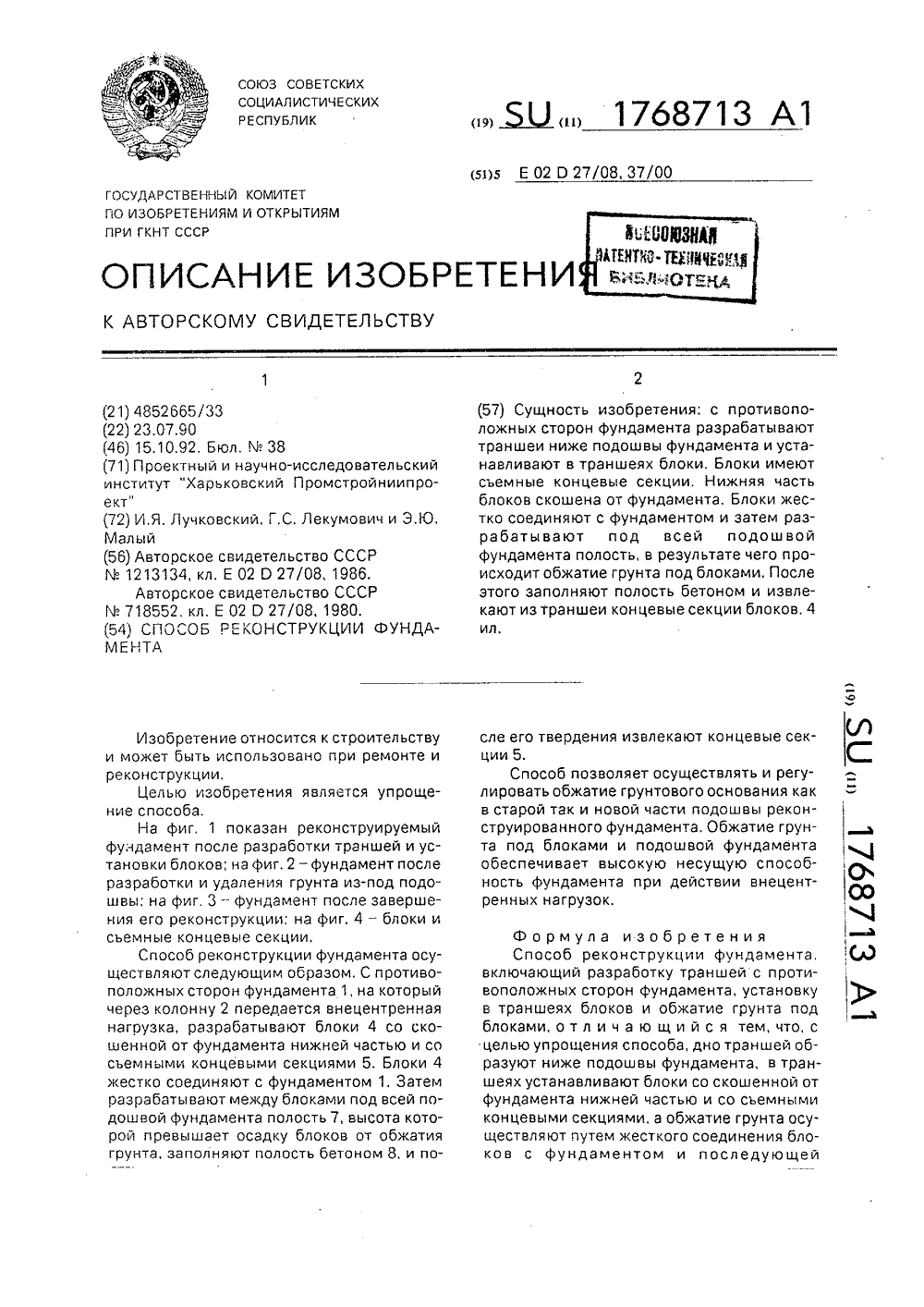

Метки: реконструкции, фундамента

...осуществляют следующим образом, С противополокных сторон фундамента 1, на который через колонну 2 передается внецентренная нагрузка, разрабатывают блоки 4 со скошенной от фундамента нижней частью и со съемными концевыми секциями 5, Блоки 4 жестко соединяют с фундаментом 1. Затем разрабатывают между блоками под всей подошвой фундамента полость 7, высота которой превышает осадку блоков от обжатия грунта, заполняют полость бетоном 8, и по(57) Сущность изобретения: с пр ложных сторон фундамента разраб траншеи ниже подошвы фундамен навливают в траншеях блоки, Бло съемные концевые секции, Нижн блоков скошена от фундамента, Бл тко соединяют с фундаментом и з рабатывают под всей по фундамента полость, в результате исходит обжатие грунта...

Номер патента: 1768714

Опубликовано: 15.10.1992

Автор: Корычев

МПК: E02D 27/34

Метки: гашения, землетрясениях, колебаний

...для габаний, содержащее установленверхним и нижним опорными иния, сооружения и заполненнуюемкость и размещенный в нейэлемент, на который сперт верхИзвестное устройство неэффективно при защите зданийний при землетрясениях.Цель изобретения - повышетивности защиты здания, соорземлетрясений,Эта цель достигается тем, чтстве для гашения колебаний прсениях, включающем установленверхним и нижним опорными иния, сооружения емкость, зажидкостью, и размещенный в едвижный элемент, на которыйний пояс, емкость в размещена в теса и заполнена емент выполнен , которая частичразмещена в ем двух секций. ыполнены с гориФланец нижней ческими опорнысположены в по- ланца емкости и меры, Радиус выыемок. Верхний подвижном эле.1768714 Составитель...

Номер патента: 1768715

Опубликовано: 15.10.1992

Авторы: Азиз, Алдунгаров, Голли, Конусбаев

МПК: E02D 27/34, E02D 35/00

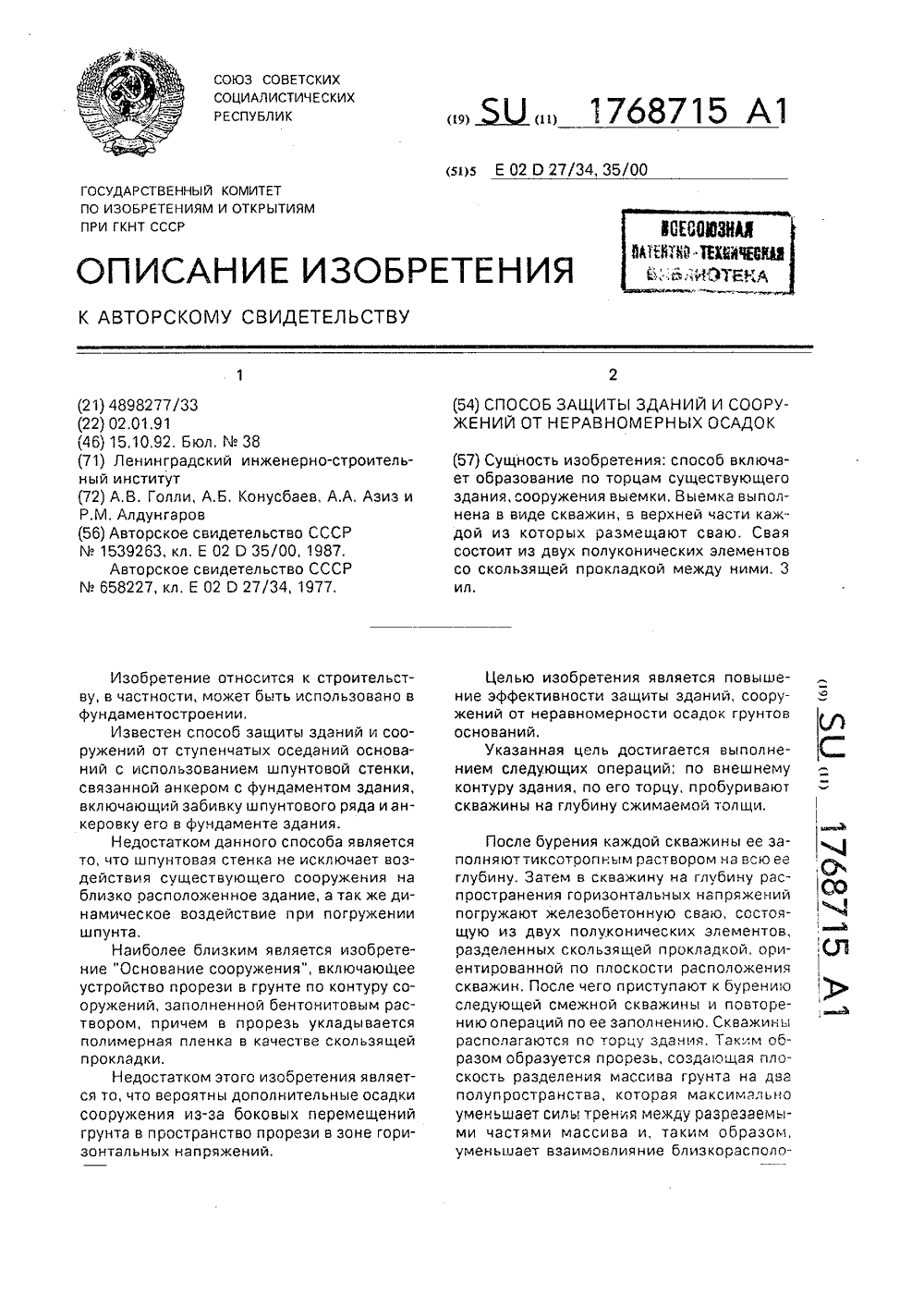

Метки: защиты, зданий, неравномерных, осадок, сооружений

...прорези в зоне горизонтальных напряжений,етения является повышети защиты зданий, сооруэмернасти осадок грунтов ль достигается выполнеопераций; по внешнему о его торцу, пробуривают ину сжимаемой толщи.женных зданий друг на друга и выравнивают осадку здания по длине одновременно,Прокладка состоит из нескольких слоевлюбой полимерной пленки, на которые наносят смазочное средство, например солидол,На фиг. 1 изображена прорезь в поперечном разрезе; на фиг, 2 - эпюры неравномерных осадок здания до и послеустройства прорези, мульда оседания; на 10фиг. 3 - прорезь в плане,Ограждающая стенка включает в себяскважину 1, погруженную в нее сваю 2, издвух полуцилиндров с прокладкой 3. Скважинаниже сваи заполнена тиксотропным 15раствором 4. Показана...

Номер патента: 1768716

Опубликовано: 15.10.1992

Авторы: Бабский, Киндер, Рыбаков, Шуман

МПК: E02D 27/44

Метки: виброизолированный, фундамент

...цель достигается тем, что в виброизолированном фундаменте, включающем верхнее строение, опорный блок, вер 1768716тикальные опоры и виброизоляторы, согласно изобретению опорный блок выполнен составным из верхней и нижней плит, причем, в верхней плите выполнены проемы с образованием при этом решетчатой конструкции, элементы которой расположены под опорами, в нижней плите выполнены колодцы, расположенные под проемами верхней плиты, а виброизоляторы размещены между плитами по их периметру и периметру проемов.Кроме того, верхняя плита в зонах сопряжения с опорами может бытьвыполнена с обращенными вниз выступами, а нижняя плита с углублениями, в которые заведены выступы верхней плиты.На фиг, 1, фиг, 3 и фиг.5 показан фундамент, продольный,...

Номер патента: 1768717

Опубликовано: 15.10.1992

Авторы: Бимбад, Пименов, Танасенко

МПК: E02D 29/02

Метки: подпорная, стенка

...счет более рациональной расчетной схемы, повышает биопозитивные свойства подпорной стенки за счет увеличения ширины террас.Цель достигается тем, что в подпорной стенке, включающей продольные установленные поярусно с образованием ступенчатой конструкции заполненные грунтам ряды ячеистых элементов, имеющих тыловую, лицевую и промежуточные стенки, верхние и нижние торцы лицевых стенок элементов расположены соответственна выше и н; же одноименных торцов тыловых стенок, при этом элементы вышележащего яруса шарнирно оперты своими лицевыми стенками на тыловые стенки элементов нижнего яруса, ярусы расположены со смешением ячеистых элементов вдоль ее продольной оси, 1768717На фиг. 1 изображена подпорная стенкаиз оболочек, разрез; на фиг, 2 -...

Номер патента: 1768891

Опубликовано: 15.10.1992

Авторы: Васильев, Иларов, Файко, Штейн

МПК: E02D 29/00, F25C 1/12

Метки: блоков, ледяных

...достаточную несущую способность.На фиг.1 показана в плане расположение полос расчистки поверхности ледяного покрова от снега и мест подачи воздуха под лед; на фиг,2 - разрез А-А на фиг,1; на фиг,3 - разрез по А - А с образованием двухслойного льда; на фиг.4 - готовый ледяной блок,Условные обозначения, принятые на чертежах; 1 - ледяной покров, 2 - вода водоема, 3 - снежный покров, 4 - полосы рас, 2 чистки ледяного покрова от снега, 5- выпуклости утолщенного льда, 6 - воздуховод, 7 -воздух, 8 - второй (нижний) слой льда, 9 -воздушные полости, 10 - ледяной блок.Способ осуществляется следующим образом,Ледяной покров 1 водоема 2 по предварительной разметки очищают от снега позамкнутым полосам 4, После утолщЕнияльда под полосами расчистки...

Номер патента: 1770525

Опубликовано: 23.10.1992

Авторы: Иванов, Минаев, Савинов, Севенард

МПК: E02D 3/046

Метки: грунтов, динамического, орган, рабочий, уплотнения

...устройства с поверхностью грунта, а внутренняя часть 3 имеет основание 9, также взаимодействующее с поверхностью грунта, Отношение масс внутренней ударной части 3 и наружной части 1 равно 1:/115/, а отношение площадей оснований 9 и 8, внутренней и наружной частей 3 и 1, соответственно, равно 1:/1,530/, Общую ударную массу устройства, состоящую из массы наружной части 1 и внутренней части 3 и общую площадь основания (соответственно суммарная площадь оснований 8 и 9), выбирают известными методами для устройства с одной ударной частью, исходя из возможностей используемого грузоподьемного механизма,Устройство работает следующим образом. 5 10 15 20 25 30 35 40 45 50 55 С помощью захватного приспособления 4 устройство для динамического...

Номер патента: 1770526

Опубликовано: 23.10.1992

Авторы: Иванов, Минаев, Савинов, Севенард

МПК: E02D 3/10

Метки: грунта, уплотнения

...3, отражающего упругие волны, позволяет использовать энергию отраженной от указанного экрана 3 упругой волны для уплотнения грунта. При этом расстояние, в пределах которого происходит равномерное уплотнение грунта от одного и1025 30 354050 того же динамического воздействия увеличивается. В связи с этим количества мест 2 приложения динамического воздействия сокращается. Например, для основания, площадь которого 64 Я эф, согласно спосооу-прототипу, требуется 16 указанных мест 2 приложения динамического воздей ствия, а согласно предлагаемому способу, по первому варианту - 4 места 2 (фиг,2 э) приложения динамического воздействия, а па второму варианту - 6 (фиг,2 б), Сокращение мест 2 приложения динамического воздействия уменьшает...

Номер патента: 1770527

Опубликовано: 23.10.1992

Авторы: Кильвандер, Хван

МПК: E02D 5/48

Метки: свая

...ярусами равнобедренных треугольников. В полках 3 образованы поперечные пазы 5. Вершина 6 каждого вышележащего выступа 4 примыкает к основанию 7 нижележащего выступа, причем выступы 4 выполнены с последовательным уменьшением их размеров от яруса к ярусу в направлении к нижнему торцу 8 ствола 2. Свая работает следующим образом, В процессе погружения сваи в грунт выступы 4 рассекают грунтовую массу, движущуюся между полками 3 двутавра, на два одинаковых потока, которые направляются между внутренними гранями полок 3 и наклонными гранями треугольников выступа 4. При атом процесс вдавливания грунта через пазы 5 можно представить следующим образом, Вначале грунт продавливается через самые нижние пазы 5, при этом продавливаемый грунт...

Номер патента: 1770528

Опубликовано: 23.10.1992

Авторы: Васюта, Громенко, Грохотов, Коган, Попелуха, Сонина

МПК: E02D 17/20

Метки: защиты, откосов, рассолохранилищ

...наличием новых элементов: щебня с разными фракциями, два слоя кото рых пропитаны мастикой. Указанное отличие позволяет увеличить прочностные показатели на сдвиг всей конструкции. Если устройство в сочетании покрышек и грунта имеет прочность на сдвиг 6,7 кгс 1 см, то в предлагаемом устройстве она составляет 12,5 кгс/см, т,е. увеличивается почти в два раза.Таким образом, заявляемое устройство соответствует критерию изобретения "новизна".Сравнение заявляемого решения с другими техническими решениями показывает, что применение пленки, покрышек, грунта, щебня известны, Однако, при их сочетании в определенной связи с остальными элементами конструкции в заявляемом устройстве длязащиты откосов рассолохранилища проявляются новые свойства, что...

Номер патента: 1770594

Опубликовано: 23.10.1992

Авторы: Бадин, Шуберт, Шушаков

МПК: E02D 7/08

Метки: многоимпульсный, молот, свайный

...полезного действия и эффективность удара из-за отсутствия многоразовости нанесения удара эа один цикл.Целью изобретения является повышение коэффициента полезного д,;.,с. воя устройства.Поставленная цель достигается тем, что многоимпульсный свайный молот, включающий сердечник и обсадные трубы, установленные концентрично, взаимодействующие между собой и с сердечником посредством кольцевых выступов, сердечник подпружинен относительно наружной обсадной трубы и выполнен составным из свободно1770594 оставитель Н.Заболоцехред М:Моргентал Юрковецк ррек дакт Заказ 3724 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж. Раушская наб,. 4/5роиэводственно-издательский комбинат...

Номер патента: 1771501

Опубликовано: 23.10.1992

Автор: Сухоруков

МПК: E02D 1/00

Метки: деформации, мостовых, опор

...на подферменнике епоры в период эксплуатации; на фиг, 3 - , предохранительная плита; на фиг. 4 - антикоррозионная прокладка; на фиг. 5 - крышка; на фиг. 6 - антикоррозионная прокладка с вырезом; на фиг. 7 - основная плита с крепежной арматурой и маркой.Устройство содержит геодезическую плиту, содержащую основную плиту 1 с крепежной арматурой 2, снабженной якорем 3 и винтами 4 для установки платы в горизонтальное положение при ее бетонировании, предохранительную плиту 5, антикоррозионные прокладки 6 и 7, крышку 8, Позицией 9 показана марка. позицией 10 - съемный микрокренометр.На основной 1 плите со шлифованной плоскостью нанесены оси координат(Х, У). На плите фиксируют фактические координаты опоры на длительное хранение по центру...

Номер патента: 1772312

Опубликовано: 30.10.1992

Автор: Калишевский

МПК: E02B 9/06, E02D 29/02

Метки: гидротехническое, намывное, сооружение

...яруса и т.д. Таким образом привозведении соорукения двикение железнодорожного транспорта производится последовательно по гребню дамб обвалования то одного, то другого ряда, а движение экскаватора осуществляется вдоль келеэнодорожного пути по вскрышным породам, уложенным в сопряженные с ними дамбы,Выгруженные издумпкаров вскрышные породы могут отсыпаться экскаватором назад по ходу его движения на всю высотуотсыпаемой дамбы или двумя подуступами:нижним - вперед по ходу двикения экскаватора до горизонта его установки и верхним - назад по ходу его движения. Вторая схема отсыпки вскрышных пород позволяет увеличить высоту дамб обвалования и сократить количество переукладок келезнодорожных путей при их возведении,Предлокенное техническое...

Номер патента: 1772322

Опубликовано: 30.10.1992

Автор: Теплицкий

МПК: E02D 1/00

Метки: грунта, качества, уплотнения

...плотностью его твердой фазы у и влажностью Ю, определяют по скорости звука Ч и показателю зондирования Ь по формулам)ра 1 Ьг - агЬ 11а 2 Ч -а 1 Ь- )агЬ 1 - а 1 Ьг Ч = а 1 )о+ЬЮП = а 2 Уо+ЬМ. (3)Решение системы уравнений (3) путемисключения переменных дает следующиерезультаты:Ь 2 Ч - Ь 1 1 (4)а 1 Ьг - агЬ 1Составитель А.ТеплицкийТехред М.Моргентал Корректор Н,Тупица Редактор Н,Коляда Заказ 3822 Тираж Подписное 8 НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 где а 1, аг. Ь 1, Ьг - эмпирические коэффициенты.Способ осуществляется следующим образом. На поверхности уплотненного грунта в...

Номер патента: 1772323

Опубликовано: 30.10.1992

Авторы: Зайцев, Паронян, Урунич

МПК: E02D 1/00

Метки: грунтов, испытания, нагрузкой, статической

...грунтов статической нагрузкой, включающая штамп, нагруэочную раму, установленную с возможностью поворота в горизонтальной и вертикальной плоскостях и размещенные на раме обоймы с пригруэами, согласно изобретению, снабжена дополнительной обоймой с пригруэом и стойками, установленными по краям рамы и соединенными между собой поперечными балками с монорельсом для тел ьфера, а опоры установлены по краям рамы под стойками, при этом обоймы с пригрузами закреплены на нагрузочной раме по краям и в центре, причем штамп установлен под центральной обоймой, с которой связан посредством гцарового шарнира,На фиг, 1 показан общий вид установки, на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез по А - А на фиг, 1; на фиг, 4 - разрез йо Б - Б на...

Номер патента: 1772324

Опубликовано: 30.10.1992

Авторы: Кильвандер, Хван

МПК: E02D 29/02

Метки: противооползневое, сооружение

...Грунты 2 и 5 разделены между собой плоскостью скольжения в оползне(7 - новая поверхность скольжения, образуемая в результате сооружения).(57) Использование: в строител ность изобретения: сваи прот вого сооружения имеют переме и размер поперечного сечения размер поперечного сечения у с щихся выше по склону, меньше находящихся ниже по склону, 2 Противооползневое сооружение работает следующим образом, Передний ряд свай, имеющих минимальные линейные размеры, будет удерживать оползневую толщу грунта 2 мощностью. равной длине свай. Следующий за ним ряд свай 1, имеющих большую длину и поперечное сечение. будет испытывать большое оползневое давление грунта 2, так как удерживаемая им толща грунта 2 будет большей по величине,Аналогичным образом...

Номер патента: 1773968

Опубликовано: 07.11.1992

Авторы: Володько, Зозуля, Сопряжинская

МПК: E01C 3/04, E02D 3/12

Метки: дорожного, основания, устройства

...щебеночных итные высевки, гранулированый шлак и речной кварцевый улометрический состав этих еден в таблице 1,1773968 Кислая эола уноса сухого отбора с содержанием окиси кремния 50, истинной плотностью 2,44 гlсм остатком на сите 0,08змм - 5,34 О, потерей при прокаливании 1,6 плажностью 0.1, удельной поверхностью 3050 см/г,В качества жидкого эатпорения используют растворы едкого натрия, хлористого кальция, водную суспенэию магниеаога завода Калуаского ПО "Хлорпинил", содержанием хлористого кальция 27,8;, а также дистиллерная жидкость Славянского ПО "Химпром" с содержанием хлористого кальция 12,3Изобретение осуществляется следующим образом. Отдоэиропанный грунт смешивают с кислой золой-уносом, смесь пропитывают водными растворами...

Номер патента: 1773976

Опубликовано: 07.11.1992

Авторы: Ватуля, Иванов, Тимофеев

МПК: E02D 17/18

Метки: насыпи, основании, слабом, сооружения

...отсыпку земляного полотна и устройство разъездов, разъезды устраивают временными из инвентарных деталей в два этапа, причем на первом этапе в зимнее время полностью промороженное основание в пределах контура разъезда закрывают пенопластом, а на втором этапе в летнее время до отсыпки насыпи на пено 1773976пласт укладывают облегчение инвентарные железобетонные плиты со шпунтовым соединением и после завершения работ на данном участке плиты снимают и укладывают на следующем участке, а пенопласт удаляют.На фиг. 1 схематично изображена описываемая насыпь, поперечный разрез; на фиг. 2 - та же насыпь, вид сверху, где 1 - сооружаемое земляное полотно; 2 - место выгрузки грунта; 3 - оттаивающий деятельный слой; 4 - поверхность вечномерзлого...

Номер патента: 1773977

Опубликовано: 07.11.1992

Авторы: Галета, Кодыш, Лемыш, Мордухович

МПК: E02D 27/12

Метки: фундамент

...стали. Во втором случае количество арматурных стержней можно уменьшить примерно в два раза, что позволяет значительно экономить металл при сохранении несущей способности и повысить трещиностойкость, а следовательно, коррозионную стойкость плиты. По углам плиты заделаны монтажные петли 14.При большой высоте подколонной части фундамента, то есть при устройстве фундаментов глубокого заложения, применяются дополнительные секции подколонника 15, установленные под верхней секцией подколонника. В дополнительных секциях подколонника на всю высоту выполнены отверстия 8, соосные отверстиям в верхней секции подколонника, В верхней части дополнительных секций подколонника имеются такие же строповочные отверстия 10, как и в верхней секции....

Номер патента: 1773978

Опубликовано: 07.11.1992

Автор: Янсуфин

МПК: E02D 27/32, E04B 1/343

Метки: здания, фундамент

...на косынках 15 и лапках 20 так, чтобы полы 14 были на одной горизонтальной плоскости, ребра 13 и швеллеры 10 располагались на одной прямой, После проверки соответствия проекту всех смыкающихся частей и элементов с надземной частью, складывающимися в пакет секциями 3, межсекционными перегородками 4 и торцовыми наружными ограждениями 5.Монтаж складывающихся в пакет секций 3, производят с установки на понтоны, расположенные на середине здания, например, при здании из 10 секций, устанавливают на 5-й или 6-й по счету от крайних торцевых понтонов, а при 20 секциях - устанавливают десятую или одиннадцатую складывающуюся в пакет секцию с тем, чтобы обеспечить устойчивость против опрокидывания первых надземных секций и10 Опорные катки 31 на...

Номер патента: 1774973

Опубликовано: 07.11.1992

Автор: Корюкин

МПК: E02D 5/36, E02D 5/44

Метки: возведения, сваи

...полнотелой, прочностные характеристики материала используютсянеполностью, разогрев материала контролируется косвенными методами. Это позволяет сделать вывод о его соответствиикритерию "Существеннье отличия".Допогружение сваи осуществляют помере введения нагретого стрежня в легкоплавкий материал за счет предусмотренного центрального канала, в верхней частиствола сваи,Использование нагретого стержня, температура которого легко контролируема вработе, обеспечивает разогрев легкоплавкого материала до заданной величины равномерно во всех направлениях от центра кпериферии, при уменьшении сопротивления нагретому стержню свидетельствует оразмягчении ствола из легкоплавкого материала, что,в свою очередь, свидетельствуето начале йроведения...

Номер патента: 1774974

Опубликовано: 07.11.1992

Авторы: Еникеев, Коган, Пегов, Хамзин, Шахова

МПК: E02D 7/06

Метки: базовую, включающее, грунт, машину, погружения

...цилиндра 12, корпус которого закреплен на . базовой машине 1 выше точки захвата 13 . элемента 5. Штоки 14, 15 цилиндров 16, 17 закреплены на базовой машине 1 под углом к вертикальной оси балки 9 в двух взаимно- перпендикулярных плоскостях. Управление всеми цилиндрами осуществляется с пульта управления базовой машины,Устройство работает следующим образом,Сваераскладчик 1 перемещается к элементу 5 с установленным в него пуансоном 4, с погружателем Зподвешенным на стреле 2, Захваты 7 удерживают погружатель 3 от раскачивания, Погружатель 3 устанавливается на пуансоне 4, Захваты 7 цилиндром 8 разжимаются и с помощью цилиндров 16, 17, 12 опускаются ниже и зажимаются гидроцилиндром 8 на элементе 5, С помощью штока 11 цилиндра 12 производится...

Номер патента: 1774975

Опубликовано: 07.11.1992

Автор: Яромко

МПК: E02D 17/18

Метки: земляное, основании, полотно, слабом

...образом. Известно, что чем выше жесткость насыпи, тем более равномерно распределены деформации слабогооснования по поперечному сечению насыпи. Повысить жесткость насыпи можно пу-тем увеличения прочности прослойки вплоскости поперечного сечения насыпи.Поскольку синтетические нетканые материалы имеют сравнительно низкие- прочностные характеристики, их можно увеличить, если нагрузку приложить под некоторым углом а к продольной оси полотна,чтобы в плоскости поперечного сечения насыпи она была максимальной. Из рассмотрения схемы действия сил на прослойку(фиг,4) следует, что равнодействующая йэтих сил будет расположена под углом а,тангенс которого равен отношению Р/О(или. а= агссц Р/О), где Р и О - прочностьсинтетического материала прослойки...

Номер патента: 1774976

Опубликовано: 07.11.1992

Авторы: Винокуров, Малюгин, Резников, Хлобыстов, Черепанов, Шишков

МПК: E02D 27/34

Метки: здания, сейсмостойкого, сооружения, фундамент

...между опорами 1 расположены дополнительные опоры 3, имеющие максимальный диаметр по вертикали б. По верху опор 1 в месте предусмотренного контакта с фундаментной плитой установлены прокладки 4. Пространство между опорами 1 и 3 заполнено сыпучим материалом 5 с образованием зазора 6 между низом фундаментной плиты и верхом подсыпки, Фундаментная плита выполнена двухслойной: верхний слой 7 - из прочного бетона, например из бетона класса В 15-ВЗО, а нижний слой 8 - из бетона пониженной прочности. например из бетона класса В 3,5-В 10,40. В качестве опор 1 и 3 могут использоваться как специально выполненные изделия, так и природные валуны, По мере увеличения нагрузок при возведении здания, сооружения опоры 1 вдавливаются в грунтовое...

Номер патента: 1445285

Опубликовано: 15.11.1992

Авторы: Ведерников, Кувшинов, Погарский, Тупицын

МПК: E02D 7/10

Метки: гидромолота, работой, свайного

...Рг, ц в следующий эа упарим мсттецт яретени пттокпоршень 5 с ударником 1 цод лействи -ем давления поступающей из напорноймагистрали 8 В тчтоксвую полость 7рабочей жидкости начнут перемещаться ннерх, совершая холсгтой ход,С этого момента вышеописанныйрабочий цикл периодически повторяется. Причем в качестве сигнала наисточник 14 силового импульса длярегулирования дросселя 13 может бьггьиспользован и отрицательный импульсдавления н полости О - ЛР - Рг - Р,возникающий при переключении распре"делителя из положения "Рабочими ход"в положение цХопостой ход",Иэ описанного ясно, что с каждымциклом молота осуществляется автоматическое ступенчатое снижение гидросопротивпения дросгеля 13 и, соответственно, увеличение расхода рабочей жидкости в...

Номер патента: 1775528

Опубликовано: 15.11.1992

Авторы: Кобринский, Мажбиц, Семенов

МПК: E02D 7/08

Метки: забивания, свай

...шарнирно соединен с ударной частью, а другой с колесом,Новым в устройстве является е ние колеса с фигурным вырезом на ке, а тяга установлена с возможностьюконтакта с поверхностью фигурного выреза через палец, причем вырез в диске колеса выполнен сегментным,Такая конструкция устройства обеспечивает эа один оборот колеса подьем ударной часть (посредством захвата фигурным вырезом пальца тяги) до верхней заданной точки, откуда происходит свободное падение ударной части до:соударения со сваей.На фиг, 1,2 и 3 представлено устройство в трех видах, соответствующих трем положениям его механизма перемещения.Устройство для забивания свай содержит оголовок 1 с наковальней 2 и штангой 3, на которой размещена ударная часть 4. На верхней части...
