E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1035132

Опубликовано: 15.08.1983

Автор: Бойко

МПК: E02D 3/12

Метки: нагнетания, раствора, скважину

...в скважинах разного диаметра и,повышение производительности.Указанная цель достигается тем,что устройство, содержащее нагнетательную трубу с отверстиями, прижим"ную плиту и уплотнительную прокладку под ней, снабжено размещеннымпод прокладкой опорным кольцом,а прижимная плита - электромагнита Оми и скреплена с нагнетательнойтрубой, .причем прижимная плита иопорное кольцо выполнены из магнйто"проводящего материала,При этом опорное кольцо выполненос наружным диаметром, превышающимнаружный диаметр прижимнойплиты,выступающая за пределы плиты поверхность кольца имеет канавку, а в качестве уплотнительной прокладкииспользована магнитная жидкость.50На чертеже изображено устройство,общий вид.Устройство для нагнетания раствора в скважину содержит...

Номер патента: 1035133

Опубликовано: 15.08.1983

Авторы: Батурчик, Пчелкин, Чернюк

МПК: E02D 5/56

Метки: винтовая, свая

...15 полости ствола, причем винтовая нарезка ее противоположна по направлениювинтовой лопасти ствола, а винтовойстержень пропуцен через отверстиев гайке и снабжен подпружиненным .20 упором, расположенным на нем вышегайки.На чертеже изображена описываемаявинтовая свая, разрез.Винтовая свая содержитполыйствол 1 с винтовой лопастью 2 и коническим наконечником 3, В полости 4ствола 1 закреплена гайка 5, выполненная с винтовой нарезкой, направление которой противоположно направлению спирали лопасти 2, Черезгайку 5 одним концом пропущен винтовой стержень б с углом подъема витков винтовой нарезки , выходящийвторым концом за пределы закрытогокрышкой 7 верхнего торца ствола 1 35.через отверстие 8 в крышке 7. Вышегайки 5 винтовой стержень б в полости...

Номер патента: 1035134

Опубликовано: 15.08.1983

Авторы: Батурчик, Дзибук, Пчелин, Чернюк

МПК: E02D 5/56

Метки: винтовая, свая

...шпонками, взаимодействующими с радиальными выступами гайки при ее крайнем нижнем положении.На фиг. 1 изображен общий вид описываемой конструкции в момент забивки сваи, разреэ; на Фиг. 2 - то же, в процессе возвращения винта в исходное положение, разрез; на фиг.З- разрез А-А на фиг. 1.Винтовая свая содержит полый ствол 1 с винтовой лопастью 2 и коническим наконечником 3. Ствол 1 снабжен закрепленными в верхней части полости 4 верхней торцовой крышкой 5 и диафрагмой б со сквозными сооснымн отверстиями 7 и шпонками 8, опертыми на диафрагму б и жестко соединенными со стволом 1. В полости 4 ствола 1 вмонтирована гайка 9 с возможностью осевого перемещения между верхней торцовой крышкой 5 и диафрагмой б вращения в крайнем верхнем положении...

Номер патента: 1035135

Опубликовано: 15.08.1983

Авторы: Овечкина, Снежко

МПК: E02D 27/01

Метки: фундамент

...материала, 35На чертеже изображен фундамент, поперечный разрез.Фундамент включает отдельно стоящие опоры 1 и криволинейные оболоч" ки 2, размещенные на грунте основа ния 3 между опорами 1Каждая оболочка 2 повторяет сво" им очертанием очертания расположенной под ней поверхности грунта 3 и выполнена гибкой иэ высокопрочной ткани, например, из стеклоткани. Поверхности грунта 3, на которую укладываются оболочки 2 придают фоРму свода, в результате чего оболочки обращены выпуклостью вверх, концы оболочек,2 прикреплены с од ной стороны непосредственно к промежуточным опорам, а с другой - между опорой 1 и горизонтальной плитой 4, на которую опора 1 установлена, При" чем закрепление концов оболочек 55 осуществляется замоноличиванием их...

Номер патента: 1035136

Опубликовано: 15.08.1983

Авторы: Галушко, Донченко, Дубко, Популов, Редькин

МПК: E02D 27/01

Метки: фундамент

...деформации основания, чтботрицательно влияет .на несущую способность фундамента. 15Целью изобретения является повышение несущей способности фундамента.Эта цель достигается тем, что фундамент, включающий отдельно стоящиеблоки, расположенные в плане по сетке колонн и установленные на подготовку из уплотненного материала, размещенного на грунте основания, снабжен плитами, расположенными по сетке колонн и установленными на грунтоснования под блоками на расстоянииот них, и связями, соединяющимимежду собой каждую плиту с блоками,смежными с блоком, под который ус"тановлена соответствующая плита, причем связи расположены симметрично 30с осями сетки колонн и параллельнойм, а каждая связь выполнена из двухнаклонных пересекающихся...

Номер патента: 1035137

Опубликовано: 15.08.1983

Автор: Клопов

МПК: E02D 27/12

Метки: свайный, фундамент

...сваи 1 и 2, расположенные по об"разующим конусов, направленных вер" 40шинами в противоположные стороны,и объединяющий сваи 1 и 2 ростверк 3,Ось каждой сваи, расположенной пообразующим одного конуса, пересека"ется с осью соответствующей сваи,расположенной. по.образующей другогоконуса. Ростверк 3 выполнен в видевертикального элемента, расположенного по оси, проходящей через вершиныконусов,В результате образуется жесткий 50.пространственный фундамент с простойтехнологией устройства и имеющий повышенную несущую способность за счет:исключения обратной засыпки пазухкотлована; сохранения природной 55структуры и плотности грунта; дополнительного повышения степени плотнос" ти и сцепления природного грунта вокруг свай и вертикального тела;...

Номер патента: 1035138

Опубликовано: 15.08.1983

Автор: Безруков

МПК: E02D 27/34

Метки: здания, сейсмостойкого, фундамент

...типа,Цель достигается тем, что фундамент сейсмостойкого здания, содержащий верхнюю и нижнюю опорные плиты с выполненными на их обращенныхдруг к другу понерхностях выемками,опорные элементы в виде тел вращенияи соединяющий между собой верхнююи нижнюю плиты анкер, снабжен дополнительной плитой с центральным отверстием под анкер, установленноймежду верхней и нижней плитами с зазором относительно них и имеющейвыемки.на своей нижней и верхней по- бОверхностях, причем выемки на верхнейплите и верхней поверхности дополнительной плиты смещены на 90 отоносительно выемок на нижней плитеи нижней поверхности дополнительной ,65 плиты, при этом выемки всех плитвыполнены с углублениями, а углубления дополнительной плиты образуютс...

Номер патента: 1035139

Опубликовано: 15.08.1983

Авторы: Редькин, Сургучев, Тетиор

МПК: E02D 27/42

Метки: оборудование, сооружение, фундамент

...нижней ,части тора, сферической мембраной, ,кромки которой охватывают верхнюючасть внутренней поверхности тора,башмак выполнен со сферической по,верхностью и установлен внутримембраны, причем полость между тором, мембраной и диафрагмой заполнена сыпучим материалом1 1.Однако этот фундамент характеризуется недостаточными эффективностью гашения колебаний, устойчивостью и надежностью сооружения.Цель изобретения в , повышение эф-фективности гашения колебаний отоборудования и сейсмических колеба ний, а также улучшение устойчивости и надежности сооружения.Поставленная цель достигается тем, что фундамент под сооружение, оборудование снабжен дополнительными гибкими напорными оболочками, каждая из которых выполнена в виде .тора, и полыми...

Номер патента: 1035140

Опубликовано: 15.08.1983

Авторы: Подгорный, Семижонов

МПК: E02D 27/44

Метки: турбоагрегат, фундамент

...величины прогиба для нормальной работы турбоагрегата.При расположении шарнирно под стойками переломы линии осадок нижней плиты, возникающие в местах 40 шарниров, сообщаются через стойки верхнему строению и установленным над стойками подайпникам вала турбоагрегата. В результате вал получает ломаную линию прогиба, что недопусти 45 мо, так как снижается надежность работы турбоагрегатаЦель изобретения - повышение надежности работы турбоагрегата.Эта цель достигается тем, что в фундаменте под турбоагрегат, вклю" чающем верхнее строение, стойки и нижнюю плиту, состоящуюиэ шарнирно, соединенных между собой секций, шар" ниры размещены в пролетах между стойКаждый шарнир может быть выполнен в видегибкого элемента или в виде подкладной...

Номер патента: 1035141

Опубликовано: 15.08.1983

Авторы: Королев, Подтелков, Шадунц

МПК: E02D 33/00

Метки: испытания, свай, статического

...а также невозможность применения для испытания свай на выдергивание, которое часто проводится для разделения 25 несущей способности по острию и боковой поверхности. Цель изобретения - расширение диапазона испытания и обеспечение безопасности работ. 30Цель достигается тем, что установка для статического испытания свай, содержащая упорное приспособление, гидродомкраты и рычаги, шарнирно соединенные с промежуточными опорами и взаимодействующие одними концами с гидродомкратами, 35 снабжена хомутом с тягами, соединенными с другими концами рычагов.Хомут снабжен фрикционными зажимами выполненными в виде валиков с эллиптическим сечением.40Промежуточные опоры шарнирно связаны с упорным приспособлением. На фиг. 1 изображена предлагаемая установка...

Номер патента: 1036840

Опубликовано: 23.08.1983

Авторы: Болдин, Петров

МПК: E02D 3/12

Метки: грунта, состав, уплотнения

...Остально.Сульфитно-,прожжевая бражка выполняет роль пластификатора, снижающего величину трения межцу частицами грунта,а метилцеллюлоэа повышает эмульгируюший эффект и спос.обствует ускорениюпропитки, В комплексе это повышаетглубину пропитки и равномерность уплотнения грунта.Состав готовят следующим образом.В отдельных емкостях, имеющих мешалки, производят растворение в водеметидцеллюлозы и сульфитно-,прожжевойбражки до получения их 5%-ного водногораствора, После этого в специальнойемкости смешивают растворы компонентови воду в заданном соотношении.Для приготовления составов используют следукхцие компоненты,Метипцеддюлозу являющуюся вопорастворимым эфиром целлюлозы и характериэукюцуюся следующими показателями:Вязкость 1%-ного растворав...

Номер патента: 1036841

Опубликовано: 23.08.1983

Авторы: Гершенкрой, Козлов

МПК: E02D 7/20

Метки: вдавливанием, погружения, свай

...силовой оРган должен бь 1 ть обЯза-, тельно цилиндрическим, Трудно представить сеое стакан,пРУГОЙ фоРмыр а такР" же напехп 1 уи работу устройства при диаметре цилиипра в несколько метров, Это ограничивает возможность устройстза в сторону роста максимальнь 1 х уси-35Изв=- тно устройство для погружения СВай ВДаВЛИВан 11 Р;Мр ВКЛ 1 ОЧаЮЩЕЕ цру, силовые цилинцРыр шаРниРно соединенныйС НИ 1 И ЗаХВат 1 "-3: ФДанное устройство сложно по конструкцилр непостато 1 но надежно в Работе, что ведет к сниже 1 ппо производительности.Цель изобретения - повышение производительности и надежности работы.ЯБишь,1 остигаетсЯ тем р что в УстРОйст ве для погружения свай вдавливанием, вкжочаюшем опорур силовые цилиидрыр шарнирно соединенный с ними захват,...

Номер патента: 1036842

Опубликовано: 23.08.1983

Авторы: Либенсон, Сорокин, Соусь, Сысоев

МПК: E02D 7/20

Метки: вдавливанием, погружения, свай

...систему. Кроме того, при соприкосновении перепней навески с грунтом З 0происходит удар, что исключает плав-.ное перемещение и остановку контргрузов.Целью изобретения является повышениенадежности работы устройства.35Эта цель достигается тем, что в устройстве для погружения свай вдавливанием тяга, соединенная с двуплечим рычагом и навесным оборудованием, выполнена телескопической и снабжена упругим 40элементом, величина продольной упругости которого больше величины тяговогоусилия перемещения контргрузов.На фиг. 1 изображено устройство дляпогружения свай вдавливанием при вывешивании базовой машины на передней навеске; на фиг. 2 - узел 1 на фиг. 1. Устройство для погружения свай вдавливанием включает базовую машину 1,. перепнюю навеску 2 с...

Номер патента: 1036843

Опубликовано: 23.08.1983

Автор: Яковлев

МПК: E02D 13/10

Метки: вибропогружателя, закрепления, наголовник, трубе, фланцем

...цель достигается тем,,то наголовник цля закрепления вибропогружателя на трубе с фланцем включающий корпус с фланцем, центрирующим элементом и захватом в вице охватывающих фланць колодок, соециненныхс привоцом их перемещения, ,при этомпривоц перемещения колоцок захватавыполнен в виде установленных междуними и закрепленных с помощью кронш.тейпов на корпусе вибропогружателягицроцилинцров корпус каждого из котощрых оснащен направляющей с расположенным в ней с возможностью перемеще, ния ползуном, соециненным со штокомгицроцилинцра, а корпус вибропогружателя снабжен ограничителями хоца штоковгицроцилин дров,На фиг. 1 изображено устройство,общий виц; на фиг. 2 - сечение ААна фиге 3., на фиго 3 ф- Виц Б на фл о 10Уотройство состоит...

Номер патента: 1036844

Опубликовано: 23.08.1983

Авторы: Редькин, Феклин

МПК: E02D 27/01

Метки: фундамент

...от. верстием и сопряжены боковыми торцами 5 со скошенными боковыми торцами крестообразных блоков, а сваи верхним концом заве. дены в центральное отверстие соответствую щей вертикальной панели.На фиг, 1 изображен фрагмент плана ЗО фуццамента; на фиг. 2 - разрез А-А на фиг. 13 на фиг. 3 - разрез Б-Б не фиг.1 на фиг. 4 - разрез В-В на фиг. 1 .фщпвмент состоит из вертикальйых панелей 1 и крестообразных в плане блоков 2, установленных в местах пересечения лент. Крестообразные блоки 2 , выполнены со скошенными книзу боковыми торцами. Вертикальные панели 1 выполнены трапецецдальными, расширяющимися книзу и с центральным сквозным отверстием 3. Вертикальные панели 1 сопряжены боковыми торцами со скошенными боковыми торцами крестообразных...

Номер патента: 1036845

Опубликовано: 23.08.1983

Авторы: Евтихиев, Ермашов, Марчик, Сорочан, Ус, Фурунжиев

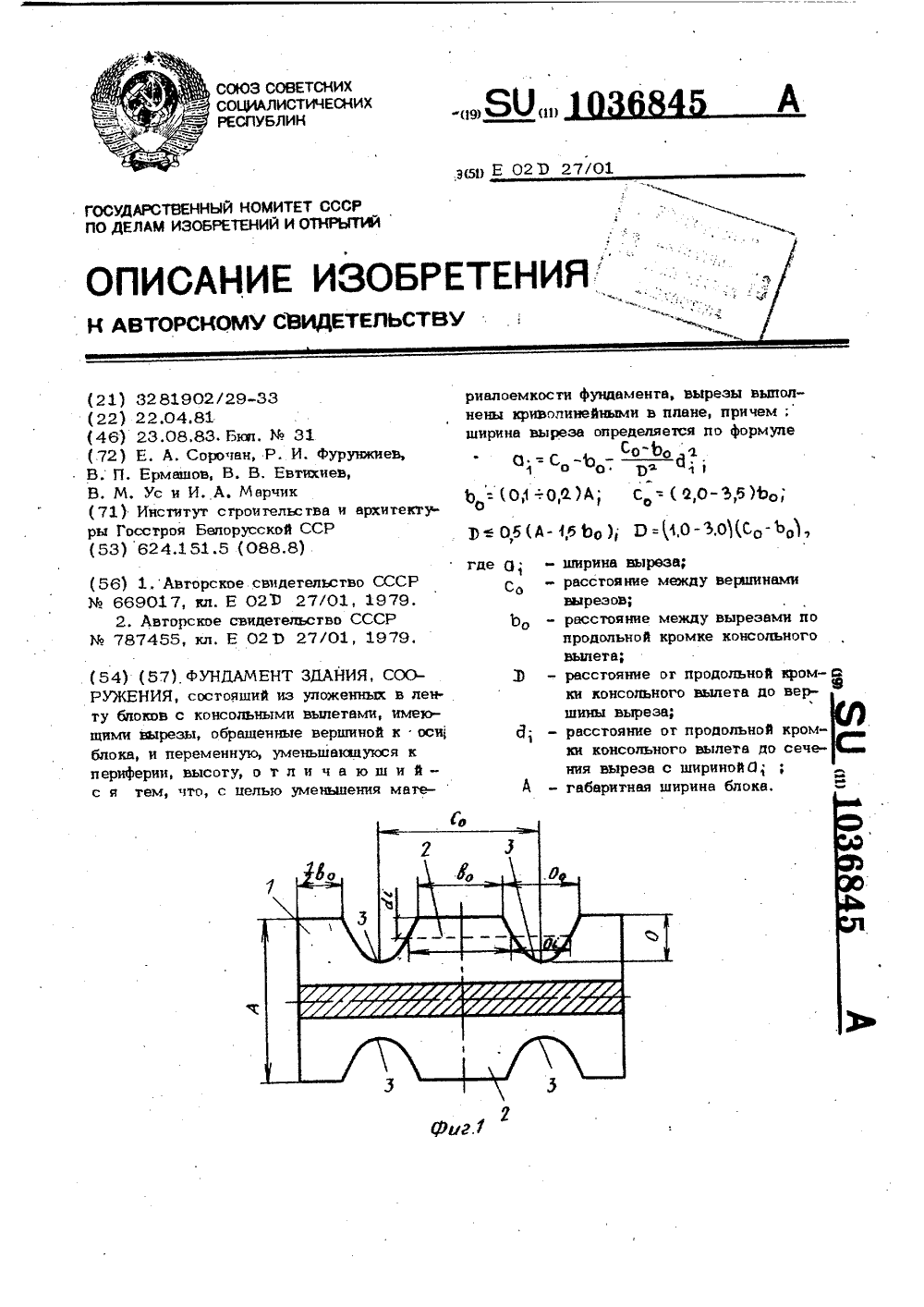

МПК: E02D 27/01

Метки: здания, сооружения, фундамент

...состоит из уложенных в ленту баоков 1 с консольными вылетами 2, выполненными с вырезами 3, обращеннымивершиной к оси блоке и переменной высотой, уменьшаккдейся к периферии,Вырезы 3 могут устраиваться кек поуглам, так и в средней части консольного вылета 2, а также как с четырехсторон для отдельно стояших фундаментов, так и с двух сторон цля конструкций, собранных в ленточный фундамент,Работа фундамента здания, сооруженияосуществляется следующим образом.При воздействии нагрузки не фундамент возникает реактивный отпор грунта. В начальный момент негружения( при нагр узквх до ( 0,6 - ; О, 7) йРгде Й -расчетная нагрузка), реактивноеРдавление грунта на консольных вылетах2, образованных криволинейными вырезами3 больше, чел по оси блока 1. На...

Номер патента: 1036846

Опубликовано: 23.08.1983

Авторы: Лехно, Редькин, Тетиор

МПК: E02D 27/01

Метки: здания, сооружения, фундамент

...здания, сооружения, выполненный в виде 15 плиты, имеющей обращенные вверх перекрестные ребра и окаймляющий контур, причем окаймляющий контур выполнен из железобетонных балок 2 .Недостатками известного фундамента 20 являются низкие жесткость и несущая способность, ято является следствием раздельной работы отдельных балок и плиты.Цель изобретения - повышение несущей способности фундамента. 25Указанная цель достигается тем; что в фундаменте здания, сооружения, выполнейвм в виде плиты, имеющей обращенные вверх перекрестные ребра и окаймляющий контур, оквймляккций контур выполнен в видежестко сопряженной с плитой и звглубпенной в грунт сужаюцейся книзу корытообразной оболочки, причем поверхность контактирующей с грунтом на. ружной...

Номер патента: 1036847

Опубликовано: 23.08.1983

Авторы: Кардаш, Першин

МПК: E02D 29/05, E02D 5/20

Метки: возведения, подземной, сооружения, части

...очереди, причем в первую очередьгрунт разрабатывают в виде поперечныхтраншей и во вторую очередь разрабаты-.вают остальной грунт,а в качестве распорных элементов используют вертикальныерамы и их установку производят в поперечные траншеи при этом разработкугрунта первой очереди и установку распор 4ных элементов выполняют перед установ 40кой панелей, а разработку грунта второйочереди - после установки панелей. На чертеже изображена схема возведения подземной части сооружения предлагае мым способом. 847 2Способ осуществляется следукзпим образом.В грунте разрабатывают траншеи 1 подпанели 2 с использованием глинистоготиксотропного раствора. Одновременно сразработкой траншей 1 под панели 2 разрабатывают траншеи 3 под рамы 4, причем траншеи...

Номер патента: 1036848

Опубликовано: 23.08.1983

Автор: Смольский

МПК: E02D 35/00

Метки: зданий, компенсатор, неравномерной, осадки, оснований, сооружений

...и попзучести минерапьного скепета, применение песчаной поцушки цпя выравнивания осацок не цает попожитепьного эффекта.Целью изобретения явпяется снижь ние труцозатрат на выпопнение компенсатора за счет уменьшения толщины слоя компенсатора в 1012 раз.Эга цель цостигается применением рыхлой асфальтобетонной смеси пориотостью 40-60%, содержащей минерапьный заполнитель циаметром зерен 0,071- 5 мм и битум 7-9 % от массы минеральной части, в качестве компенсатора неравномерной осадки оснований зцаний и сооружений вместо компенсатора в вице песчаной поцушки.Асфапьтобетонная смесь изготавливается на всех асфапьтобетонных завоцах и является цоступной цля любой з строительной организации.Зацанный состав асфальтобетона обеспечивает ему постоянные...

Номер патента: 1038415

Опубликовано: 30.08.1983

Авторы: Бородачев, Гапоненко, Гвоздик, Демидов, Дунаев, Ерастов, Островский, Трофименков

МПК: E02D 1/00

Метки: грунтов, зондирования, статического

...якорь 40выполнен в виде полой сваи, верхнийконец которой установлен в корпусегидроцилиндра, снабженного неподвижно установленным в нем поршнем свинтовым штоком, на верхнем конце45которого смонтирована траверса ивтулка с продольным вырезом,На, фиг. 1 изображена установкастатического зондирования, общийвищ на фиг. 2 - сечение А-А нафиг.1; на фиг. 3 - сечение Б-Б нафиг. 1; на фиг, 4 - сечение В- В нафиг.2 на фиг,5 - сечение Г-Г нафиг.4.Установка включает базовую машину1 с кузовом 2. Рама базовой машины 1снабжена неподвижно установленнойна ней дополнительной рамой, выполненной из продольных балок 3, свя 415 1занных между собой поперечинами 4 иконсольной поперечиной 5, На поперечине 4 свободного конца рамы поее центру установлена опора б, а...

Номер патента: 1038416

Опубликовано: 30.08.1983

Авторы: Акинфиев, Левкович, Либман, Лисицын, Павлов

МПК: E02D 1/02

Метки: грунтов, зданий, оснований, сейсмичности, сооружений

...определениемсейсмичности грунтов путем сопостав 35ления полученных физико-механических свойств грунтов с эталоннымиили средними 2 .Однако известный способ не обес 40 печивает достаточной тоцности определения сейсмичности, так как сейсмические свойства грунтов определяют на одном профиле, а для остальной территории полуценные значения экст 45 раполируют; сейсмоприемники на косе устанавливают с постоянным шагом, цто приводит к пропуску некоторых слоев по их сейсмическим свойствам; кроме того, наличие двух пунктов воз" буждения колебаний не обеспечивает достаточной точности при определении скорости распространения сейсмических волн. Все это приводит к осреднению расчетной сейсмичности грунтов оснований.55Цель изобретения - повышение...

Номер патента: 1038417

Опубликовано: 30.08.1983

Авторы: Батурчик, Дзибук, Пчелин, Чернюк

МПК: E02D 3/115

Метки: аккумуляции, грунте, холода

...разрез.Устройство для аккумуляции холода в грунте содержит частично размещенный в. грунте трубчатый корпус 1, заполненный теплоносителем 2, например водным раствором хлорис. того кальция, и размещенный в корпусе 1 поршень 3, соединенный посредством штока 4 с приводом. Разделенные поршнем 3 верхняя и нижняя части корпуса 1 соединены патрубком 5, оборудованным трехходовым краном 6. Привод выполнен в виде деформируемого змеевика , заполненного легкокипящей жидкостью, например фреоном, и смонтирован в нижней части корпуса 1, Возможно также изготовление привода в виде заполненной легкокипящей жидкостью камеры с переменным объемом с гофрированными стенками (не показано). Корпус,1 ниже поршня 3 имеет кольцевой упор 8 из магнитного...

Номер патента: 1038418

Опубликовано: 30.08.1983

Авторы: Волков, Жигулевцев, Смирнов, Шестаков

МПК: E02D 19/00

Метки: водоотливной, установкой, шахтной

...345и аварийного 4 уровней, блок 5 управ.ления насосом, блок 6 питания, пускатели 7 и 8, главный 9 и заливочный10 насосы, блок 11 сигнализации в помещении диспетчера, таймер 12, ключи 13- 16 и датчики 17-20 промежуточного уровня, Блок управления представ"ляет собой стандартный блок,Работа устройства осуществляетсяследующим образом.55На таймере 12 устанавливается время включения в работу (Т) датциковпромежуточного уровня, предназначенгде Я - объем водосборника, м3,производительность главногонасоса, м /мин;Т, - время начала максимума потребления энергосистемы,минТот мк- время откачки водосборника,мин,Время откачки водосборника, какправило, в течение суток меняется незнацительно, поэтому достаточно точноопределяется для конкретных...

Номер патента: 1038419

Опубликовано: 30.08.1983

Авторы: Земляк, Клаунинг, Могильный, Теплицкий, Филахтов, Чернухин, Шаповалов

МПК: E02D 19/10

Метки: дрен, закладки, лучевых

...2верхностью звеньев обсадной трубыи свободными концами планок, а наконечник установлен на внешнем концедренажной трубы и имеет раскрывнойанкер, причем пальцы планок расположены в отверстиях смежных звеньев.На фиг.1 изображено устройство,размещенное в грунте во время закладки лучевой дрены, общий вид; нафиг.2 - сечение А-А на фиг. 1,Устройство состоит из направляющейтрубы, выполненной из двух шарнирносоединенных частей 1 и 2 с криволинейным участком, в которой расположена многозвенная обсадная труба 3,Конечное звено 4 обсадной трубы 3соединено со штоком 5 реверсивногопривода. Звенья обсадной трубы 3 соединены между собой осями 6 и 7 Наосях 7 шарнирно закреплени планки 8,на свободных концах которых шарнирнопри помощи осей 9 закреплены...

Номер патента: 1038420

Опубликовано: 30.08.1983

Авторы: Земляк, Клаунинг, Могильный, Теплицкий, Филахтов, Чернухин, Шаповалов

МПК: E02D 19/10

Метки: дрен, закладки, лучевых

...39 и 40 соединяютс поворотной втулкой 41 при помощификсаторов 42, На переходник 15 инаконечник 39 надевают щарошечное долото 16 Затем к торцовой поверхностинаконечника 39 прикрепляют шайбу 46.Иногозвенный механизм в собранном виде вводят в направляющую трубу 1, шток21 соединяют с приводом вращательнопоступательного движения, шламовуютрубу 38 соединяют с насосом для от"качки шлама, а дренажную трубу 37 "с насосом для нагнетания промывочнойжидкости,В собранном виде устройство опускают в скважину 49 на требуемую глубину. Вклюцают привод, в результате цего вращательное движение от штока 21через конические шестерни 20 и 19,звездочку 17, цепи 9, звездочки 5, 6и 11, конические шестерни 13 и 14 ипереходник 15 передается шарошечномудолоту 16,...

Номер патента: 1038421

Опубликовано: 30.08.1983

Авторы: Гадушко, Губенко, Редькин, Руденко

МПК: E02D 27/32

Метки: свайный, фундамент

...грунтах П типа и набухающих грунтах и повышение долговечности, фундамента.Поставленная цель достигается тем,что,в свайном фундаменте зданий, соо 50ружений, включающем ростверк и сваи,каждая из которых имеет наружнуюцилиндрическую оболочку, размещеннуюна ней с зазором, ростверк выполненпо высоте составным из верхней и нижней частей, между которыми расположен.55слой антифрикционного материала,причем цилиндрические оболочки свайжестко соединены с нижней частью ростверка и выполнены длиной, меньшейглубины активной зоны грунта, а стволы свайжестко соединены с верхнейчастью ростверка, и каждая свая снабжена размещенными на ее боковой поверхности роликами, контактирующимис внутренней поверхностью соответствующей цилиндрической оболочки,На...

Номер патента: 1038422

Опубликовано: 30.08.1983

Авторы: Баташев, Баташева, Пульнер, Феклин

МПК: E02D 27/42

Метки: колонну, фундамент

...им,и монолитными ребрами, размещеннымина опорной плите параллельно диафрагме, при этом нижние углы плит подколонника .:выполнены с прямоугольными вырезами и ребра заведены впрямоугольные вырезы плит подколон 5ника, причем опорная плита выполненас арматурными выпусками, заведенными в тело ребер, и со сквознымотверстием, расположенным под диафраг 22 3мой и заполненным монолитным бетоном, нижние арматурные выпуски плит подколонника заведены в тело ребер, а диафрагма выполнена с верхними и нижними арматурными выпусками, заведениыми соответственно в тело оголовка и монолитный бетон заполнения отверстия в опорной плите.На фиг, 1 изображен фундамент, вид сбоку; на Фиг. 2 - вид А на фиг,1; на Фиг. 3 - разрез Б-Б на фиг. 1; на фиг, 4 - разрез...

Номер патента: 1040036

Опубликовано: 07.09.1983

Авторы: Пасичниченко, Тугаенко

МПК: E02D 1/00

Метки: грунта, деформации, исследования

...системы 1 в заданные моменты времени.ог колебаний температуры и других внеш- ДеФормации грунта в сжимаемой толних факторов, что вносит погрешность шине под фундаментом измеряют следуюв точность измерений, а также высокая 15 шим образом.ее трудоемкость и стоимость, Перед нагружением фундамента 4 изНаиболее близким к изобретению явля- мерительным приспособлением 6 с датчиется способ измерения деформаций грУнта ком 7 определяют расстояние между рев основаниях фундаментов по перемещениям перными марками 1 и начальное положезаложенных в него кольцевых глубинтпых 20 ние каждой глубинной марки 8 относительмарок относительно надфундаментной ре- но реперных марок. После нагруженияперчой системы 2 фундамента 4 в заданные моменты...

Номер патента: 1040037

Опубликовано: 07.09.1983

Авторы: Воронцов, Чернилов

МПК: E02D 1/00

Метки: грунта, деформативных, образца, прочностных, характеристик

...засчет исключения трения и утечки жицкостимежцу штоком и втупкой устройства. СоставительВ, Мамырева Редактор О,К)рковецкая Техред А,Бабинец КорректорИ. ВатрушкинаЗаказ 6837/30 Тираж 673 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд.4/5филиал ППП "Патент" г,Ужгород, ул.Проектная, 41040Изобретение относится к строитепьст- ву, а именно, к устройствам цпя опрепепення прочностных и цеформативных характеристик образца грунта в лабораторных усповиях. 5Известно устройство цпя опрецепения прочностных и пеформативных.характеристик образца угрунта, вкпючающее жесткую камеру с втулкой, резиновую обо почку цпя размещения образца, нагрузоч ный шток и гицравпическую систему...

Номер патента: 1040038

Опубликовано: 07.09.1983

Автор: Морозов

МПК: E02D 1/02

Метки: грунтов, деформации, модуля, песчаных

...еще обеспечивающей устойчивость пробки", затем произвоцят уста-З 5новку штампа, частичное выдергиваниеобсадной трубы (на высоту пробки) и произвоцят испытание грунта,Таким образом, нецостатки известногоспособа состоят в сложности прецварительной подготовки основания, что сушественно увеличивает время на испытатель.ный цикл.Дель изобретения - повышение произвоцительности способа,45Поставленная цель цостигается тем,что,согласно способу определения модулядеформации грунта, включающему бурение и обсацку скважины, установку штампа, ею нагружение, измерение осадкиштампа и расчет моцуля цеформации понелинейному участку зависимости перемещения штампа от нагрузки, нагружениеосуществляют ударной нагрузкой с первменной энергией уцара, равной...
