E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 692939

Опубликовано: 25.10.1979

Авторы: Пчелинцев, Смирнов

МПК: E02D 29/12

Метки: колодец, линии, связи, смотровой

...через слой консистентной смазки.На фнг. 1 показан смотровой колодец линий связи, продольный разрез 1 на фиг. 2 - то же, поперечный разрез.Смотровой колодец включает тонкостенный пластмассовый ограждающий стакан 1 снабженный в нижней части грунтовым анкером 2 и устанавливаемый на днище 3, зО Внутри полости 4 ограждающего стакана расположен утепленный вкладьы 5, имеющий форму полости 4 и опертыйна днище 3.Вкладыш 5 имеет открытую сверху полость, заполненную грунтом 6, и впадину 7 в днище, предназначенную для укладки в нее кабеля связи и его арматуры.На внутренней поверхности вкладыша 5 выполнены вертикальные ребра 8 с заделанными в ннх стержнями крепления 9 подъемных петель 10, а наружная поверхность вкладыша 5 примыкает к...

Номер патента: 692940

Опубликовано: 25.10.1979

Авторы: Ахметзянов, Барцал, Беляев, Левинзон, Михайлов, Огиевич, Суровов, Чичерин

МПК: E02D 33/00

Метки: несущей, оценки, сваи, способности

...величины их продольной деформации, вызванной отраженной упругой волной сжатия при одиночном ударе по сваям, и по разностивеличин деформации оценивают несушую способность испытываемой сваи.Способ осуществляют следующим образом.На строительной плоШадке погружают эталон.3 ную сваю, несущая способность которой из.вестна, до упругого отказа, после чего ударяют ее одиночным ударом, отчего в свае возникают продольнйе колебания в виде ударной .волны сжатия, В силу условий отражения удар ная волна сжатия вернется к ударному концус двойной амплитудой, при этом измеряютпродольную деформацию этой сваи от в " твия отраженной волны сжатия.. Испытуемую сваю погружают в грунт доупругого отказа, после чего воздействуют ударом такой же величины, что и...

Номер патента: 694594

Опубликовано: 30.10.1979

Авторы: Амарян, Миронов, Павлов, Хрусталев

МПК: E02D 1/00

Метки: вращательным, грунта, испытания, пенетрацией, срезом

...рукоятки 25 передается ня корпус 24 узла замера сопротивления ссСтрации и далее через цилинлрцческую пру 5 нну 28 сжатия на упор шлицевой втулки 22, которая через подшипники 19, 23 скольжения упирается во втулку 9, и 55 усилие через штангу 5 передается на рабочий аконечник, одновременно сопротивлеГсие грунта проникновению конуса 1 фиксируется по флюоресцирующей делительной шкале 110 иусной шкалой 27, передвинутой ВО упором шлицевой втулки 22 и улерживаемой трением. При работе в условиях ограниченой видимости (а мутной воде, без сподсве;ки в ночное время) деформаия пружиь определяется грубо путем подсче- б 5 тя (визуалього или осязаием) коли ества Гсзмерительных,штифти 36 ло крк)чка нониуоной шкалы 27 снизу вверх.Крг 5 Нсй момент,...

Номер патента: 694595

Опубликовано: 30.10.1979

Автор: Долгих

МПК: E02D 3/12

Метки: винтовой, инъектор

...1 И 13 ИИТОБОЙ 3 ч 1)Т)1.Я СРТСЖС ИЗО 6:ЯЖсц цц 3)СЕТОр, 06 ццц)цд.11 цъсктор имеет нагнетальную трубу со сквозным 6 оков)м отверстием 2 в цпжцс 11 1 я.т дл 51 Бь)ЕОя Бяж) цс)О, збмрцце ), сцяб)ес)ц 11 001)ц)Оц -У, с Б 060 дцо счя .ЦССЦ:)ОВЦС,СГБО)1 Ц:1:1,1 ЬЕЦ О ЦЯ ЦЯГЦСГ- тсльцой трубс У, Б .то 3 у 0,01)ст 6, ц)г.: - 1 /, еот 01 яя )(як 1 цгцстятс.31)ц 51 трмб)я У ц)м)сст )стмс)ос)ряЗИц Горец 8, соссчцц 5 ц)- ц 3 ю штангу 7 и трм 63 У ммс 1)тн 9, режущу 1 кромку 10, .выцолцсццую поцсрск лоцястц 6.Ицъсетор ряоотяс т слсдующцм обря- З О.,1.Бращсццс 63 рового станка цсрсдастся И 1 тяцГС 6, соедццсццой с ц 1 Грсвтс:ьцО трубой 1, ца которой црцерсплсца винто694595 СССР СССР ьставитель Л, Прягяков Текред Н. Строганов Корректор С. файн...

Номер патента: 694596

Опубликовано: 30.10.1979

Авторы: Тютюнов, Филатов, Филатова

МПК: E02D 27/35, E02D 3/12

Метки: грунта, промерзающего, укрепления

...(СН.) Р и поровой волой рчпта прпволиг:ри замерзании грчнтя20 формированию латратополобного льд;1,образование которого из раствора пе сопровождается увеличением обсхд. ОдноВрсченно гесамсп)лентетрамин лпспсрг;1- рует грунт, нолазляя тем сахьв процесс 25 миграции волы к фронту промсрзанпя, дтяжс О)Ижяст температуру зях)срзднп 1 грунтов на 2 - 8 С (В з Виси мости О г ко;)- )1 ептрацпп .1 ксяметплентстраминя),П р.и м е р 1. Бетонные кубики размсроч З 0 10 Х 10 Х 10 и замораживяют в лотках с11 ронность к)- пикон на рна ;Еа)л и н и н не,по:Ой с вляжнье( с ,Н(Коъ, с 30 и-неы раствором 1 скса мсти;1 сн Г(ря, Н на 3 с ВлажньЕм 3 СГгНеКом, Оорзоотс 1 Ным 31,н- Н Ы М РЗСТБОРОМ ГСКСЗМС Гн, СЕТЕ.Т 13 МИНЯ Б количесте 5 с с) е От веса с)3...

Номер патента: 694598

Опубликовано: 30.10.1979

Авторы: Лаптин, Молоканов, Чепелев

МПК: E02D 7/18

Метки: инженерных, колодцев, конструкций, опускных, погружения, преимущественно

...заключенный между Внешней поверхностью колодца и электродами, после размещения трубчатых электродов измеряют силовые действия грунта по образующей на поверхность колодца и сравнивают силовые дгй. ствия грунта во взаимно псрпенлцкулярцых плоскостях друг с другом, я воздействие постоянным электрическим током ця гр осуществляют в зависимости от результата сравнения силовых;ейстзцй Г)у 1-2 го взацмно перпендикулярных плоскостях,Сущность способа заклюается . Сл,Е, ЮЩЕМ,Для получеелия Оце)ЯтиВной 21 фоп)12- цни о напряженном состоянии грунта зок. круг погрукаемо". конструкции ц его сцлоВом действии на погружяемую конструкцшо па границе контакта грунт - поверх- цОСтЬ уетангвдВЬПОт уетрОйСТЗЯ, цаПрц.Ер датчики трения и давления. Этп...

Номер патента: 694599

Опубликовано: 30.10.1979

Авторы: Дудин, Марченков, Попов, Шохнин

МПК: E02D 7/18

Метки: вибромолот

...16, Трубопроводы 17 и 18 соединяют корпус распределителя с полост 51 мп А п Б силового цилиндра и с полостью В под золотником.Работает вцбромолот слеЛующим об разом.Ударная часть 3, опускаясь, перемещает поршень 2 и через посредство штока 7 с буртами 8 смещает золотник 6 в нижнее положение, При этом кольцевая выточка 10 1 полость) 1 соединяется с выточкой 19 а выточка 20 - с выточкой (полостью) 13,Рабочая )килкость от гпдронасоса 9 через трубопровод 17 поступает в полость Б цилиндра, сдвигает золотник б ло нижнего 15 ограничителя б. Одновременно поршень 2 пя:пшает перемещаться вверх и жидкость из полости А по трубопроводу 18, выточкам 20 п полости 13 и трубопроводу И сливается в бак 16. Нижний бурт 8 штока 7 20 смещает золотник к...

Номер патента: 694645

Опубликовано: 30.10.1979

Авторы: Евдокимов, Рахманинов

МПК: E02D 29/045

Метки: сооружения, тоннелей

...2 - то же, в плане.Работы по сооружению тоннеля начинают с изготовления бетонной стенки 1 путем отрывки траншеи вдоль будущей стены котлована, проходящей вдоль защищаемого сооружения 2, и заполнения ее бетоном. Глубина траншеи -олжна быть ниже дна котлована до водоупора.Затем по поверхности изготовленной бетонной стены 1 со стороны котлована забивают металлические сваи 3. Одновременно ведется забивка свай с противоположной стороны котлована.Далее выбирают грунт между сваями 3, расположенными на противоположных сторонах котлована, а между смежными сваями 3 устанавливают деревянные затяжкиДля укрепления стен котлована между ними устанавливают распорки 5.После этого монтируют элементы б тоннеля и производят их обратную засыпку грунтом....

Номер патента: 696103

Опубликовано: 05.11.1979

Автор: Габричидзе

МПК: E02D 1/00

Метки: двойноы, тампон

...трубы. Ияжимцце патрубки и расположенныс олин цад другим уплотцительные элем с иГ ы.Недостатком устройства являетси низкая точность определения фильтрационных характеристик.Целью изобретения является повьшение точности определения фильтрационных характеристик.Поставлсшая пель достигается тем, что двойной тампон, содержащий несущую трубу, тампоцццс трубы, мсжлу которыми смонтированы рясцрц,с перфорированцые трубы, цяжимццс цятруоки и расположенные олин цяд другим уплотцитсльныс элсмецты, снябжсн си,)Ицоиц,спиИцьми латчи 1 установлен цял нижоелинен с избсритсгьрасположсцццм ца цри помощи кабеля 4, и двойного тампона. ения 1 служит для кончивания волы мсжду и нижним тампоном.5 установлен под верхинен с измерительным мощи кабеля...

Номер патента: 696104

Опубликовано: 05.11.1979

Автор: Илюшин

МПК: E01F 5/00, E02D 29/00

Метки: возведения, насыпью, трубы

...путем вымывания песка водой через каналы в теле трубы.На фиг. 1 показаны насыпь, труба и пес О чаная призма над трубой в разрезе; нафиг. 2 - насыпь и труба с удаленной песчаной призмой в разрезе.Разгрузку трубы от вертикального давления осуществляют следующим образом. 5При возведении трубы 1 в ее верхнейчасти (своде) закладывают попарно трубы 2, выведенные поверх трубы.После возведения трубы отсыпают насыпь 3, а непосредственно над трубой песчаную призму 4, После возведения насыпи 20 до заданной высоты производят удалениепесчаной призмы путем вымывания. Вымывание производят нагнетанием воды в песчаную призму и удалением из нее пульпы по труоам 2. При этом вода подается по696 Формула изобретения г ль Б. Лугов русия Состав Техред...

Номер патента: 696105

Опубликовано: 05.11.1979

Автор: Погосян

МПК: E02D 33/00

Метки: испытания, свай, статического

...3 снабжено неподвижными блоками 18,Описанное устройство работает следуюшим образом.На испытываемую сваю 2 с помощью наголовника 9 устанавливают раму 7, в которой монтируют домкрат 1 и упорное приспособление 3, В траншею 17 опускают анкерные плиты 6 и с помощью приводов 15 вдавливают их в грунт. Тросы 4 запасовывают в неподвижные блоки 11, 13 и 18 и концы закрепляют к плитам 6 с помощью винтов 5.Винтами 5 производят предварительное натяжение и регулировку соосности упорного, приспособления 3 с домкратом 1 и испытываемой сваей 2. Перед йачалом с испытываемой сваи 2 снимают нагрузку, возникающую в процессе натяжения троса 4, путем поворота винтов 5 на 0,5 - 1 оборот.Давление, создаваемое домкратом 1, передается на сваю 2 через раму 7 с...

Номер патента: 697634

Опубликовано: 15.11.1979

Авторы: Гамперт, Медко, Шехтер

МПК: E02D 1/00

Метки: донный, прессиометр

...оболочка нрижимвется к зонду, после чего производвтся подъем зонда на плввсредство.Использование изобретения существенно повышает производительность и качество испытания донных грунтов. Повышение качества обусловлено проведением испытаний грунта в условиях естественного залегания и лучшим, чем при бурении скважины, сохранением массива грунта, Отсутствие необходимости в бурении скважины; а значит и в наличии спепиали зироввнного бурового судна, значительно снижает стоимость работ и сокращает время проведения испытаний. Наличие самозвглубляющегося зонда и гибкой связи с плавсредством снижает требования к погоде и позволяет производить испытания при волнении поверхности моря,Донный прессиометр, включающий зонд, имеющий рабочую...

Номер патента: 697635

Опубликовано: 15.11.1979

Авторы: Гороховская, Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунт, закрепляющего, инъектор, нагнетания, раствора

...его привода,которых равен углу раскрыт69763ками. Через шайбы 4-7 и гайки 8 и 9 пропущен стержень 10, неподвижно закрепленный на нижней гайке 9. На полом винте 1 под углом друг к другу приварены два продольных ребра 11.5 Угол раскрытия между ребрами 11 равен центральному углу секторного выреза шайб 5. Имеется реверсивный механизм 12 для привода гибкого вала 3,Устройство размещено в скважине 13, 1 О пробуренной в массиве грунта 14, и работает следующим образом.После погружения устройства в скважину иа заданный горизонт иньектирования и его ориентации (механизм ориентации не показан) включают реверсивный механизм 12, крутящий момент от которого через вал 3 и стыкователь 2 передается на винт 1. При вращении последнего эксцентричным гайкам 8...

Номер патента: 697636

Опубликовано: 15.11.1979

Авторы: Баушев, Демин, Кузьмина, Урбаневич

МПК: C04B 26/00, E02D 3/12

Метки: грунта, закрепления, состав

...достигается тем, что состав для закрепления грунта включающий фурфурол и аминный отвердитель, дополнительно содержит борную кислоту и воду, а в качестве аминного отвердителя - полиэтиленполиамин при сле" дующем соотношении компонентов, вес.Ф.Фурфурол 40 -550Полиэтиленполиамин 10 - 20Борная кислота 4 - 5Вода 36 - 40Борную кислоту растворяют в необходимом количестве воды и с полиэтиленполиамином вводят в состав фурфурола.Готовяттри состава компонентов, вес. %: 1 2Фурфурол 45,0 43Полиэтиленполиамин 10,55 14 16Борнаякислота 4 у 45 4,3 4,2Вода 40, 00 38, 7 37, 8Показатели прочности при сжатии образцов на основе указанных составов и наполнителя после месячного водного выдерживания представлены в таблице.697636 тель, о т л ичто, с...

Номер патента: 697637

Опубликовано: 15.11.1979

Автор: Кириллов

МПК: E02D 5/22

Метки: свая

...каждый продольный элемент 3 обращен средней гранью 5 к продольной оси 6 ствола, а боковые грани 4 каждого продольного элемента 3 могут быть выполнены с соосными сквозными отверстиями 7, через которые пропущены монтажные связи 8; оболочка может быть заполнена грунтом,Оболочку подготавливают к погружению в плотные и средней плотности глинистые грунты непосредственно на строи- О тельной площадке, собирая" ее из отдельных продольных элементов на монтажных связях, которые удаляются по мере погружения. При погружении используют заранее пробуренные скважины (лидеры) . Первоначальная форма оболочки фиксируег ся в грунте после удаления монтажных связей за счет корытообразного поперечного сечения продольных элементов.В несвязные грунты...

Номер патента: 697638

Опубликовано: 15.11.1979

Автор: Медведский

МПК: E02D 7/14

Метки: копер, свайный

...в параллелограмм с коромыслами 2, 3, ,шатуном 4 и вершинами 5-8, мачту 9 с верхним 10 и нижним 11 шарнирами; О Гидроцилрндр 12 перевода мачты в рабочее положение соединяет верхний шарнир 10 мачты 9 с вершиной 8 параллелограмма. Гидроцилиндр 13 изменения вылета мачты шарнирно закреплен на 15 платформе 1 и нижнем шарнире 11 мачты 9, гидроцилиндр 14 наклона мачты закреплен в вершине 5 параллелограмма и нижнем шарнире 11 мачты 9, Стержень 15 соединяетверхний шарнйр 10 мачты 9 с 20 вершиной 5 параллелограмма, соединенной с гидроцилиндром 14 наклона мачты,Копер свайный, включающий платформу,шарнирно соединенную в параллелограммс коромыслами и шатуном, мачту с верхним и нижним шарнирами, гидроцилиндр перевода мачты в рабочее положение,...

Номер патента: 697640

Опубликовано: 15.11.1979

Авторы: Оверко, Тимошенко

МПК: E02D 19/10

Метки: водоотливная, шахтная

...основной и резервный напбопроводы с соединяющей их пной трубой и запорную арматуру, кажнапорный трубопровод снабженционньтм обратнв 1 м клапаном, уным в месте примыкания перепускн6976404Давление в трубопроводе 15 перестаетпонижаться, а это снижает последующееповышение давления воды, т,е. сводитгидроудар до незначительной величины,исключающей какие-либо повреждения вустановке, чем также создаются условияработы двигателей насосных агрегатовс максимальным КПД. 3ные клапаны 1 3, 14, основной 1 5 и резервный 1 6 напорные трубопроводы, первпускную трубу 17 и задвижку 18,Лепестки 19, 20 обратных клапанов 1314 в одном положении перекрываюттрубу 17, а и другом - соответствующиенапорные трубопроводы.При работе устройства в...

Номер патента: 697641

Опубликовано: 15.11.1979

Авторы: Ивахнюк, Кочерженко, Полковниченко, Тикунова

МПК: E02D 23/14

Метки: грунтом, опускного, смерзаемости, сооружения, уменьшения

...покрывают подогретым до 65-70 Сраствором 85-90% кубовых остатковсинтетических жирных кислот в керооинеили дйзельном топливе, При этом первый0,3 крашения рас отверждение,г синтетич стоим ос мерзани тым дором кубох жирных кисном топливе, ой темпераосле чего вново 65-70 С расстатков синтекеросине или тел ьнь учета рогрев ипу. П спольз ооруже ательно л и ч а юй слой нанэа второй -Формул те ни цииэкспертизево СССР/06, 1970,во СССР14, 1965 1. Сносс грунтом нанесения на ческого пленк с последующи дения защити щийся те Составитель В, Горлов Мозжечкова Техред М. Петко Корректор Е. Пап777 Подписноенного комитета СССРтений и открытийФилиал ППП "Патент, г. Ужгород, ул. Проектная, 4 слой покрытия наносят толщиной 0,08- 0,2 мм, а второй - толщиной...

Номер патента: 697642

Опубликовано: 15.11.1979

Авторы: Багдавадзе, Шамугия

МПК: E02D 27/00

Метки: фундамент

...того, по углам - угловымиплоскими плитами 3. На плиты 1 (надцентральными отверстиями) установленыоболочки 4. Эти оболочки защемленысверху при помощи решетчатой конструк Юции, состоящей из размещенных по линиям стыковки плит 1 Т-образных балок 5 с замоноличенными в местах нхпересечения полыми стаканами 6 для697642 4 бирать типовые фундаментные плиты разных конфигураций. монтажа колонн, Каждая Т-образная балка 5 выполнена с осевой выемкой с установленным внутри вкладышем 7.Монтаж фундаментной плиты осуществ- дяют следующим образом.Сначала на горизонтальной поверхнос ти грунта или бетонной подготовке раскладывают плиты 1-3. Затем на плиты 1 устанавливают оболочки 4, После этого по линиям стыковки плит 1 укладывают Т-образные бвдки 5 и...

Номер патента: 697643

Опубликовано: 15.11.1979

Авторы: Рыжов, Шумовский

МПК: E02D 27/34

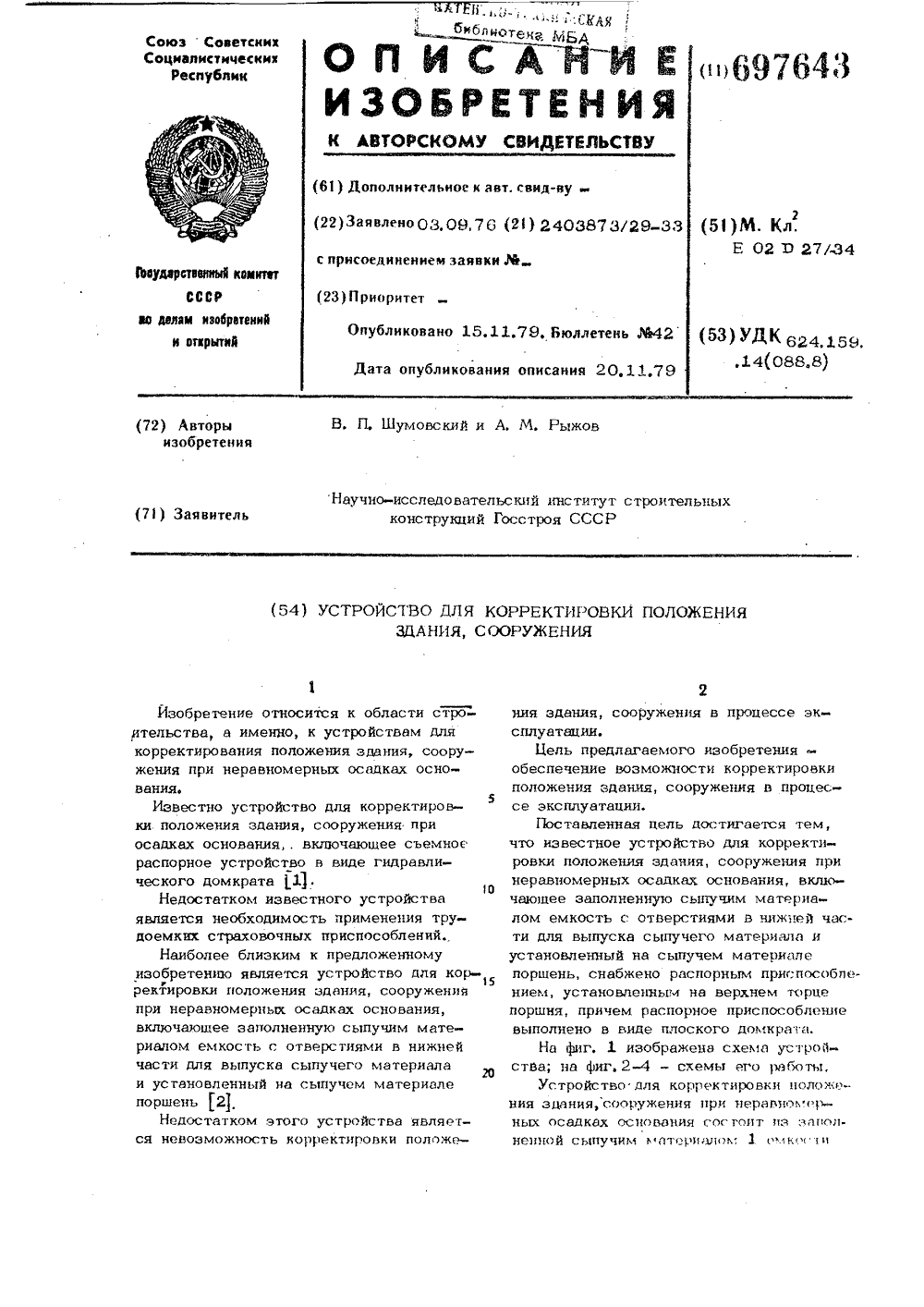

Метки: здания, корректировки, положения, сооружения

...на фиг,2-4 - схемы его работы,Устройство для корректировки положения здания, сооружения при неравном рных осадках основания со гонт пз заполненной сыпучим мат 1 щгзи,м 1 емк; с провки подожения здания, сооружения впроцессе експдуатации. Формула изобретения3., Устройство дпя корректировки положения здания, сооружения при неравномерных осадках основания, включающее заподненную сыпучим материалом емкостьс отверстиями в нижней части ддя выпуска сыпучего материала и установленныйна сыпучем материале поршень, о т д ич а ю ш е е с я тем, что, с цепью обеспечения возможности корректировки положения здания, сооружения в процессе эксплуатации, оно снабжено распорным приспособдением, установленным на верхнемторце поршня.2. Устройство по п.1,...

Номер патента: 699092

Опубликовано: 25.11.1979

Авторы: Амарян, Кулачкин

МПК: E02D 1/00

Метки: динамического, зонд, зондирования

...муфту трения 5 с кольцевым выступом 6, выполненным на внут. ренней поверхносж муфты 5, установленной свободно в верхней части конуса 2, и упругим кольцом 7, размещенным между торцом верхнего уступа втулки 8 и кольцевым выступом 6 муфты трения 5, .Устройство работает следующим образом.При динамическом погружении зонда в мас. сив грунта лобовое сопротивление воспринимается конуоом 2, которое передает возникающее при этом усилие на хвостовик 3, что приводит к деформации сжатия упругой части с измерительным приспособлением, вызывая изменениеЗаказ 7171/30Подписное ЦНИИПИТираж 777 П "Патент", , ул. Проектная,4 ал г. Ужг 3 69909сопротивления его тензодатчиков, регистрируе.мых измерительной аппаратурой зондировочнойустановки.При погружении...

Номер патента: 699093

Опубликовано: 25.11.1979

Автор: Амарян

МПК: E02D 1/00

Метки: грунтов, зондирования

...измерительного приспособления 9.После погружения зонда на 1000 мм прекращают вертикальное перемещение, извлекают нзпаза штанги 10 вилку 12 и переносят ее наследующую штангу 10, Так как на цепнойпередаче 3 установлены два упора 4, то послеперемещения штанги 10 на 1 м к ней подходит второй упор, что исключает необходимостьосуществления. холостого хода вверх, способ 40ствуя сокращению потерь времени. Экономиявремени при этом также имеет место за счетприменения нескольких спаренных штанг 10,что не требует производить дополнительное ихзавинчивание и отвинчивание через каждый1 м, как это имеет место в существующих45устройствах.При дальнейшем погружении штанги 10в грунт по описанному выше принципу будетнаблюдаться возрастание трения...

Номер патента: 699094

Опубликовано: 25.11.1979

Автор: Караганов

МПК: E02D 1/00

Метки: грунтов, испытаний, трехосных

...болтами, пневмогидравлической системы 5 с дифманометром 6 для создания и замера давления врабочей камере 7 (до 40 кг/см ), нагрузочное приспособления 8 для созданиявертикальной нагрузки на образец, призмы Дове (Пехана) 9 для поворота изображения датчиков при измерении деформа 25ции образца по любому направлению, катетометра 10 для замера расстояниямежду датчиками 11 (стрелками пружинной протарированной скобы (см. фиг. 2 и3) и рисками 12 на резиновой оболочке30образца, плоскопараллельной линзы 13 изоргстекла для ликвидации искажений результатов измерений деформации за счеткривизны корпуса прибора.Устроиство работает следующим обра 35зом,Изготавливают образец 2 несвязноголибо связного грунта заданной плотностив резиновой оболочке, на...

Номер патента: 699095

Опубликовано: 25.11.1979

Автор: Гапеев

МПК: E02D 3/12

Метки: аккумуляции, грунте, холода

...труб, соединенных с корпусом.На чертеже изображено устройство, общийвид,Устройство для аккумуляции холода в групте основания сооружения. включает частичноразмещенный в грунте 1 полый корпус 2, дополнительную трубу 3, размещенную в корпусе с зазором 4 относительно его боковой поИПИ Заказ 7171/30 ж 777 одписное филиал ППН "Патент", г. Ужгород,ул. Проектная, 4 3 699095 верхности и днища и с превышением ее верхнего торца 5 относительно верхнего торца 6 корпуса 2, расширитель 7, размещенный над дополнительной трубой 3, и периферийные трубы 8,одними концами соединенные с расширителем 7, а другими - частично с надземной частью корпуса 2 н частично с дополнительной трубой 3 на участке между ее верхним торцом 5 и верхним торцом...

Номер патента: 699096

Опубликовано: 25.11.1979

Авторы: Горбачев, Климашко, Костылев, Мухаев, Плавских, Чепурной, Чередников

МПК: E02D 5/80

Метки: анкеров, грунте, образования

...подвижно в осевомУстройство для образования анкеров в груп.20 те включающее пневмоударник, закрепленнуюна его корпусе насадку с конической головной частью и анкерную тягу, размещенную внутри насадки, о т л и ч а ю ш е е с я тем, что, с целью образования анкеров с повышенной несущей способностьИ, насадка выполнена с отверстием в головной части, направ.ляющей втулкой и оголовником с направляю.щим стержнем, подвижно установленным в направляющей втулке, при этом устройство снабжено трубопроводом для подачи раствора, пропущенным через насадку и примыкающим одним своим, конусом к отверстию в головной части насадки. Источники информации,принятые во внимание при экспертизе1, Подземные сооружения, возводимые способом "стена" в грунте....

Номер патента: 699097

Опубликовано: 25.11.1979

Авторы: Котов, Малых

МПК: E02D 7/22

Метки: винтовых, грунт, погружения, свай

...к тому, что составляющая этих сил не соответству.ет шагу винтовой лопасти сваи, вызывая раэрушение грунта и снижая К 1 И.20Целью изобретения является повышение надежности работы устройства и повышение егоКПД.Указанная цель достигается тем, что устройство для погружения свай, включающее корпус,25расположенную внутри него обойму с вертикальными пазами, полую муфту, на внутренней поверхности которой образована винтоваярезьба, и привод, снабжено вертикальными направляющими, соединенными с муфтой, призоэтом корпус выполнен с опорными роликами,установленными в вертикальных направляющих,а обойма - с наружной резьбой, взаимодействующей с винтовой резьбой муфты, причем обойма и муфта имеют автономную кинематичес.35кую связь с приводом.На фиг....

Номер патента: 699098

Опубликовано: 25.11.1979

Автор: Смоляр

МПК: E02D 15/04

Метки: бетонирования, скважин

...в виде гибкого рукавчасть бетонолитной трубы 2 заглушмощи полиэтиленовой жилки 3 в двух местах,- пространство между которыми заполняется бетоном.Механизм разрезания полиэтиленовой трубы 2 в процессе бетонирования скважины состо. йт из кольца 4 с ножами 5, расположенными на внутренней стороне, и подъемного механиз. ма 6, выполненного в виде лебедки, на бара. баках 7 которой расположены канаты 8, соединенные с кольцом.Устройство работает следующим образом.В пробуренную скважину при помощи кра. на,устанавливается бункер 1 со .смонтированной на нем подъемнойлебедкой 6, Нижний конец бетонолитной трубы 2 при помощи по. лиэтиленовой жилки 3 перетягивается. Затем на бетонолитную трубу 2 надевается кольцо 4; подвешенное на...

Номер патента: 699102

Опубликовано: 25.11.1979

Авторы: Агеенков, Замощ, Комаров, Папернов, Чабан

МПК: E02D 17/18

Метки: отстойник, рекультивированный

...что в известном рекультивированном отстойнике в условиях вечной мерзлоты, включающем размещенный на вечномерзлом грунте слой отложений нанесенный на него промежуточный слой и размещенный на этом слое почвенно-расти тельный слой, промежуточный слой выполнен из дренирующего материала, а слой отложений выполнен с толщиной, превышающей глубину сезонного протаивания вечномерзлого грунта. Отстойник состоит из трех слоев, расположенных последовательно снизу вверх: слоя отложений (ила или шлама), слоя дренируощего материала гальки или гравия) и почвенно-растительного слоя.Для изоляции и консервации многолет цемерзлых пород необходимым и достаточным является накопление в отстойнике определенной мощности отложений (ила или шлама) с таким...

Номер патента: 699103

Опубликовано: 25.11.1979

Авторы: Колманов, Фонсов

МПК: E02D 19/10

Метки: водопонизительная, скважина

...к возведению на ней зданий и сооружений.На чертеже показана волопонизительная скважина, общий вил.Скважина содержит металлическую трубу 1 с перфорацией 2, внутри которой имеются лва поршня 3, 4, закрепленные на штоке 5. Нижний поршень 3 глухой, верхний699103 Формула изобретения ЦН И И П И Заказ 7372/33 Тираж 777 Подписное Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4 поршень 4 имеет отверстие для присоединения водовода 6. Герметичность приемной камеры, расположенной между двумя поршнями, обеспечивается сальниковыми уплотнениями 7 и грузовыми уплотнениями 8, 9 в фильтруюшей обсыпке 10 трубы 1.Скважина устраивается и эксплуатируется следующим образом. В скважину 11, пробуренную до необходимой глубины, устанавливается...

Номер патента: 699104

Опубликовано: 25.11.1979

Авторы: Бойко, Корниенко, Потапенко

МПК: E02D 27/01

Метки: возводимый, здания, основании, слабом, сооружения, фундамент

...заглубленные в грунт сваи и опирающуюся на них плиту 2). Недостатком этого фундамента является высокая материалоемкость.Целью изобретения является снижение материалоемкости.Это достигается тем, чтофундаменте здания, сооруженмом на слабом основании, вклглубленные в грунт сваи и она них плиту, сваи размещеныплиты, причем несущая спосопо грунту не превышает дейсних расчетных нагрузок. На чертеже изобрдже фупдамсит, оощий вид.Фундамент здания, сооружения, возводимого на слабом основании, включает заглубленные в грунт 1 свдп 2 и опираюцуюся на них плиту 3, причем сваи 2 рдзмещснь 1 по контуру плиты 3.Принцип работы фундамента заключается в следующем. При осадке плиты 3 сваи 2 вдавливаются в грунт 1, тдк кдк их несущая способность по...
