E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 718546

Опубликовано: 29.02.1980

Авторы: Смородинов, Ткачев, Федоров

МПК: E02D 5/20

Метки: возведения, грунте, стены

...фиг, 1; на фиг. 4 - разрез В - В на фиг. 2, 15 При возведении стены описываемым способом в грунте разрабатывают траншею 1 и последовательно погружают в нее сборные стеновые панели 2. Стыковку панелей 2 производят в процессе их погруже нпя. Для этого к первой панели прикрепляют предварительно напряженный трос 3, огибают им обращенные к грунту боковые поверхности панели и погружают панель в траншею 1, После этого с помощью натяжэ 5 ного механизма 4, например лебедки, производят натяжение троса 3. Последу ощие панели погружают в траншею, устанавливая их обращенной ко дну траншеи 1 поверхностью на трос 3, который за счет разно мещения натяжного механизма 4 на поверхности грунта имеет наклонный участок отКорректор В. Петров Редактор лова...

Номер патента: 718547

Опубликовано: 29.02.1980

Авторы: Гершкович, Неумывако, Песин, Савосто

МПК: E02D 5/74

Метки: наземный, работ, строительномонтажных, якорь

...секций выполнена также со скосом, при этом каждый скос выполнен с нишей и снабжен шарнирно закрепленной в ней откидной пластиной, взаимодействующей со стенкой ниши.На фиг. 1 изображен описываемый наземный якорь, общий вид; на фиг, 2 - секция опорного элемента; на фиг. 3 - распо- ЗО ложение секций опорного элемента в пла.не; на фиг. 4 - схема извлечения якоря из грунта,Наземный якорь состоит из опорного элемента 1, выполненного составным из соединенных между собой тягами 2 передних и последующих по отношению направления движения транспортного средства 3 секций 4, Каждая из этих секций размещена под соответствующим колесом транспортного средства 3 и ее фронтальные грани выполнены со скосом 5. Скос каждого элемента выполнен с нишей 6 и...

Номер патента: 718548

Опубликовано: 29.02.1980

Авторы: Лялин, Пивоваров, Шляпин, Яковлева

МПК: E02D 5/80

Метки: анкера, заделки, скале, трещиноватой

...обеспечить необходимую несущую способность анкера. Это связано с большими трудозатратами, затратами ма териалов и денежных средств.Целью изобретения является снижениетрудоемкости заделки анкера.Эта цель достигается тем, что в способезаделки анкера в трещиноватой скале, О включающем бурение пересекающей трещины скважины, заполнение ее твердеющим материалом и установку в скважине анкера, при установке анкера в скважине его концевой участок размещают на глубине 5 залегания скального монолита, заключенного между соседними трещинами.На фиг. 1 показана схема устройства длябурения вертикальной скважины в грунте; на фиг, 2 - заполнение скважины связую- О щим раствором с одновременным погруженпем в нес анкерного стержня; на фпг. 3...

Номер патента: 718549

Опубликовано: 29.02.1980

Авторы: Двухименный, Пронтарский

МПК: E02D 7/08

Метки: забивки, землю, механизм, ограждений, свай, ударный, шпунта

...предлагаемого ударного механизма; на фиг. 2 - приспособление для фиксации тяги, продольное сечение,Ударный механизм включает в себя электропривод с валом 1, передачу 2, силовой барабан 3 с тягой 4, закрепленную на кон718543:"фце последней бабу 5, которая насажена на направляющую 6, установленную на накладке 7 сваи 8. Направляющая 6 снабжена конечным выключателем 9, Приспособление для фиксации тяги выполнено в виде 5 установленного параллельно силовому барабану 3, закрепленного на валу 10 эксцентрикового вала 11 со смонтированным на нем с помощью подшипников 12 полым цилиндром 13 и привода 14 управления, 10 связанного посредством толкателя 15 с эксцентриковым валом 11.Приспособление для фиксации тяги смонтировано в корпусе 16.Работает...

Номер патента: 718550

Опубликовано: 29.02.1980

Авторы: Варениченко, Коваль, Сайко

МПК: E02D 7/28

Метки: грунт, погружения, сваи

...и открытий113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент", г, Ужгород, ул, Проектная, 4 3грунте, после чего начинают подачу пара притемпературе 120-130 С и давлении 0,30,5 ати и пластифицирующей жидкости, причемдавление жидкости превышает давление параиа 0,2 - 0,5 кгс/ем,Перегретый пар, выходящий под избыточным давлением, астично разрушает грунтв зоне отверстий; при этом, под остриемсвай вследствие подачи пара и динамическихвоздействий образуется участок перемятогоударами и разжиженного грунта (глинистойсуспензии),Глинистая суспензия, устремляясь вдольствола сваи вверх, вызывает разжижение прилегающего к стволу грунта, что также способ.ствует дальнейшему погружению,После погружения сваи нйже зоны негативноготрения подачу....

Номер патента: 718551

Опубликовано: 29.02.1980

Авторы: Ивахнюк, Кочерженко, Мищенко, Смородинов

МПК: E02D 23/14

Метки: опускного, поверхности, подготовки, сооружения

...углубления бетонной поверхности, придавая одновре менно ей гидроиэоляционные свойства, После отверждения слоя эмали, которое длится 4 - 5 ч, непосредственно перед опусканием соору. жения по первому слою наносят слой смазки на основе кубовых остатков синтетических жирных кислот, являющихся отходом хими,47 4 0,03 7 8,65 0,0 5 Вой эмали толщи ют его,-43,4 мм и отвеожда 13 Подписное Ужгород, ул, Проектная, 4 ал ППП "Патент",Фил ческого производства и представляющие собой синтетические. жирные кислоты с числом утлеродных атомов в молекуле более двадцати.Для приготовления смазки кубовые остаткиподогревают до 70 - 75 С и растворяют в орга. " "ническом растворителе (типа керосина или .дизельного топлива) в соотношении, вес.%:Кубовые остатки СЖК...

Номер патента: 718552

Опубликовано: 29.02.1980

Автор: Мещеряков

МПК: E02D 27/08

Метки: усиления, фундамента

...фундаменту горизонтальных усилий путем обжатия их тяжами и фиксирование положения блоков относительно фундамента 21.Недостатками данного фундамента явля ются невозможность обжатия грунта основания и большая трудоемкость производства работ.Цель изобретения - обеспечение обжатия грунта основания. 25Поставленная цель достигается тем, что при известном способе усиления фундамента, включающем установку по периметру ражен фундамент, уси тм способом; общии718552 4 Формула изобретения Составитель Е. Палагин Редактор Т, Кузьмина Техред В. Серякова Корректор Л. ТарасовЗаказ 2915/7 Изд.162 Тираж 729 ПодписноНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 ипография, пр. Сапунова, 2...

Номер патента: 718553

Опубликовано: 29.02.1980

Автор: Волосяный

МПК: E02D 27/42

Метки: фундамент

...а отметка нижней поверхности ростверка превышает отметку нижней поверхности стакана.На фиг. 1 изображен предложенный фундамент в разрезе; на фиг. 2 - сборный железобетонный стакан в аксонометрии.Свайный фундамент под железобетонную колонну 1 включает ростверк 2 в виде монолитной железобетонной плиты и сборный жслезобетонный стакан 3, верх которого установлен на одном уровне с верхней поверхностью плиты. Ростверк 2 оперт на оголовки свай 4. Колонна 1 заделана в стакане 3 путем омоноличивания стыка бетонной смесью 5, Высота сборного стакана 3 больше высоты плиты ростверка 2,Плитный ростверк работает следующим образом.Вертикальное усилие от колонны 1 через бетон омоноличивания передается боковым стенкам сборного стакана 3, удерживаемого...

Номер патента: 718554

Опубликовано: 29.02.1980

Автор: Семижонов

МПК: E02D 27/42

Метки: колонны, соединение, стыковое, фундаментом

...зазором, заполненным бетоном замоноличпвания.На чертеже изображено стыковое соединение, общий вид.10 Стыковое соединение включает выполненный в фундаменте 1 стакан 2, в котором размещены колонна 3 и бетон замонолнчивания 4. В верхней части стакан 2 соединен с колонной 3 посредством сварки 15 закладных элементов 5, например пластинили арматурных выпусков. Днище стакана выполнено с выемкой 6, взаимодействующей с выступом 7 на торце колонны 3, Бетон замоноличивания заполняет либо толь ко нижнюю часть стакана, включая углубление, либо весь объем стакана.Работа стыкового соединения осуществлястся следующим образом.Выступ 7 на торце колонны, взаимодей ствуя посредством бетона замоноличивания с выемкой б, препятствует горизонтальному...

Номер патента: 718555

Опубликовано: 29.02.1980

Автор: Слесарев

МПК: E02D 27/42

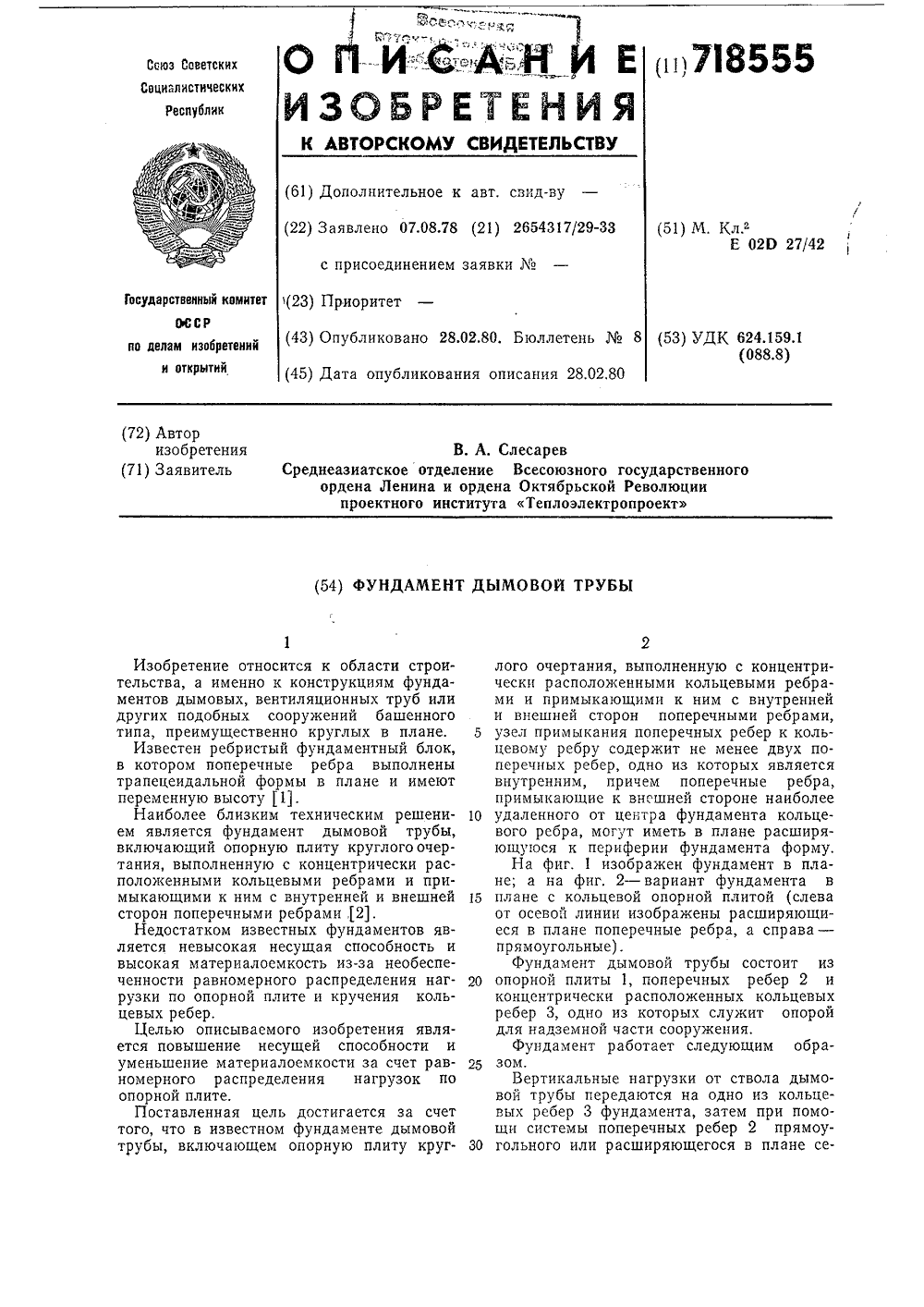

Метки: дымовой, трубы, фундамент

...ребер к кольцевому ребру содержит не менее двух поперечных ребер, одно из которых является внутренним, причем поперечные ребра, примыкающие к внешней стороне наиболее 10 удаленного от центра фундамента кольцевого ребра, могут иметь в плане расширяющуюся к периферии фундамента форму,На фиг. 1 изображен фундамент в плане; а на фиг. 2 - вариант фундамента в 15 плане с кольцевой опорной плитой (слеваот осевой линии изображены расширяющиеся в плане поперечные ребра, а справа - прямоугольные).Фундамент дымовой трубы состоит из 20 опорной плиты 1, поперечных ребер 2 иконцентрически расположенных кольцевых ребер 3, одно из которых служит опорой для надземной части сооружения.Фундамент работает следующим обра зомВертикальные нагрузки от ствола...

Номер патента: 718556

Опубликовано: 29.02.1980

Автор: Слесарев

МПК: E02D 27/42

Метки: башенного, сооружение, типа, фундамент

...составными изсекций, размещенных на расстоянии другот друга, 30 На чертеже изображен фундамент под опору башенного типа в плане.Фундамент включает выносные блоки 1 и опертые на них своими концами диагональные пересекающиеся связи, при этом выносные блоки выполнены составными и установлены на расстоянии друг от друга. Надземная часть опоры опирается на связи 2 опорной частью 3.Фундамент работает следующим образом,Вертикальные нагрузки от надземной части опоры 3 передаются на связи 2 и далее на выносные блоки 1, которые обеспечивают равномерную передачу усилий на грунт основания,При воздействии горизонтальных или опрокидывающих нагрузок устойчивость фундамента обеспечивается максимальным использованием веса материала засыпки над выносными...

Номер патента: 718557

Опубликовано: 29.02.1980

Авторы: Олигов, Романенко, Харченко

МПК: E02D 27/42

Метки: опора, рамы, стойки

...косынок 2, выполненных с противолежащими прорезями 3 и установленных с наружных сторон стойки 4, шарнир 5, ось которого расположена в прорезях 3 косынок 2, и наклонную пластину 6, установленную между косынками 2 и прикрепленную к ним, например, на сварке, причем шарнир 5 оперт на наклонную пластину 6 с возможностью перемещения по ней.Монтая стойки осуществляют следующим образом.На фундаменте закрепляют опорные плиты 1. Затем стойку 4 рамы опускают на опорную плиту 1, причем пяту 7 шарни- ЗО ра 5, закрепленную на стойке 4, устанав718557 Формула изобретения 8 ид А Составитель Г, Гаврищукцова Техред В. Серикова Корректор О, Данишева ктор аказ 2915/12 Изд,162 Тираж 729 ПодписноНПО Поиск Государственного комитета СССР по делам изобретений...

Номер патента: 718558

Опубликовано: 29.02.1980

Авторы: Аграновский, Седин, Швец

МПК: E02D 27/44

Метки: оборудование, фундамент

...упругихсвязей,На чертеже и фундамент, общий Фундамент вклю соединенный с вг сами 2 посредств качестве упругих пользованы пруж кость К которых из соотношения ображсн предлагаемый внд.чает массивный блок 1, броизолирующими масм упругих связей 3, В связей 3 могут быть исины, суммарную жест- рекомендуется подбирать шенивание, осноые с сила сдвига роизолирую допустимая массивного б мент работа пр щих амсоединенных вибмасс 2; литуда колебаний а 1. ледующим обрал Фундазом.11 ри малых амплисивного блока 1, ментия упругих связеймассы 2 находятся вв работе. При увелилеоании массивногощсм возможное сжатв работу вступают висы 2, которые гасятПрименение предлпод оборудование по удах колебаний масших возможного сжа, виброизолирующие покое и не...

Номер патента: 718559

Опубликовано: 29.02.1980

Авторы: Альтман, Дубянский, Ольмезов, Розенвассер, Санжаров

МПК: E02D 35/00

Метки: опора, фундаментная

...конструкции,Нижний цилиндр снабжен на верхнемторце кольцевым ножом 7. На верхний цилиндр 1 насажены с зазором срезаемыекольцевые пластины 8 из хрупкого материала, например из чугуна, причем диаметрсрезаемых пластин больше диаметра нижнего цилиндра. Между срезаемыми пласти 30 нами насажены разделительные кольца 9,наружный диаметр которых равен внутреннему диаметру нижнего цилиндра 2. Верхний цилиндр с кольцами и пластинами собирают в шаблоне и зажимают с помощью сферического основания 3. Срезаемые пластины 8 на линии ножа могут быть выполнены с концентричной канавкой 10, служащей для обеспечения среза в заданном сечении. На внешней стороне пластин могут быть выполнены радиальные прорези 11, а на внутренней стороне прорези 12,...

Номер патента: 720098

Опубликовано: 05.03.1980

Авторы: Горбанов, Грувер, Порошин

МПК: E02D 1/02

Метки: прессиометр

...8. На верхнем конце штанги 1 закреплен диск 9 с радиальными пазами, в которых размещены подпружиненные вкладыши 10. С эксцентриковым валом 7 связаны ползун 11 и обойма 12 с вилкой, имеющая на внутренней поверхности зубья, контактирующие с подпружиненными вкладышами 10. При этом шаг зубьев обоймы 12 меньше шага расположения подпружиненных вкладышей 10. Диск 9 через опорный подшипник 13 опирается на основание 14, имеющее кронштейн 15 для подшипника 8 и шипы 16 для фиксации всего устройства относительно оси скважины.ланцы 2 и 4, толкатель 3 имеют проточки, заполненные шариками 17,720098 иг. 2 На штанге закреплен измерительный .прибор 18.Прессиометр работает следующим образом. Наращивая штангу 1, опускают прессиометр в скважину. Затем...

Номер патента: 720100

Опубликовано: 05.03.1980

Автор: Хазин

МПК: E02D 3/10

Метки: возведения, засыпки, котлована, обратной, траншеи

...с водой до достижения им влажности, превышающей верхний предел пластичности грунта, а после укладки грунта его выдерживают до испарения воды с поверхности уложенного грунта.Текучее состояние грунта позволя ет производить его укладку практиче ки в места любой конфигурации. Поскольку любой связный грунт содержит систему пор и капилляров, сообщающихся с окружающим пространством, то после заполнения их водой последующее испарение ее с поверхности вызывает механические действия, включая усадку грунта и его уплотнение.Способ осуществляют следующим образом. Грунт естественной влажности очищают от мусора, чернозема, отходов строительного производства, смешивают с водой в передвижных или стационарных смесительных установках, доводя его до...

Номер патента: 720101

Опубликовано: 05.03.1980

Авторы: Конюшенко, Наумова, Юрко

МПК: E02D 3/12

Метки: грунта, охлаждения

...материала, объемная плотность которого меньше объемной плотности хладонасителя.В качестве теплоиэоляционного материала можно использовать пенопласт, покрытый краской или лаком, препятствующими проникновению хладоносителя в поры. Диаметр диска 4 на 10- 15 мм меньше внутреннего диаметра корпуса 1 . Балластные грузы 5 прикреплены к центру диска 4 при помощи стержня 6.Диафрагма 2 устанонлена внутри корпуса на уровне расчетной глубины сезонного промерзания грунта и выполняет роль стопора, фиксирующего положение поплавка. Внутренний диаметр кольценой диафрагмы меньше диаметра диска 4.Работа устройства основывается на том, что н холодный период года поплавок всплывает на поверхность хладоносителя и коннективный тепло- обмен между...

Номер патента: 720102

Опубликовано: 05.03.1980

Авторы: Коновалов, Конюшенко, Сорокин

МПК: E02D 3/12

Метки: грунта, охлаждения

...прикреплен к верхнему концу внутренней трубы, а другой жестко прикреплен к конфузору, причем выходной торец колена размещен соосно и в одной плоскости с выходным торцом конфуЗора и сообщен с атмосферой,На фиг. 1 изображено описываемое устройство, общий Нид; на фиг. 2 разрез А-А на фиг.1.Устройств о состоит из к онфуз ора 1, внутренней трубы 2, вставленной в корпус 3 с открытым верхним торцск, пов орот ного в етряка 4, прикрепленного к выходному отверстию конфузора штангами 5. Площадь выходного отверстия конфузора должна быть н 3- 4 раза меньше площади его входного 25 отверстия. Вся верхняя часть устройстна соединена с опорным подшипником 6, облегчающим качение на станине 7 К станине 7 прикреплены четыре опорных стойки 8. К верхнему...

Номер патента: 720103

Опубликовано: 05.03.1980

Авторы: Ан, Мауль

МПК: E02D 3/12

Метки: грунтов, замораживания, искусственного, основании, сооружений

...3, образованной вентилируемым цилиндрическим каналом в видетрубы 4 с местными кольцевыми поло" тями, к с; ора я является одновремен -но внутренней полостью теплообменникон замораживающих устройств, Коль Оценые полости образованы кожухами 5,привариваемыми к горизонтальной трубе 4.В местах пересечения с температурными швами 2 бетонных блоков труба 4 снабжена линзовыми компенсаторами б,. для чего предусмотрены ниши 7.Внутренняя полость 3 соединяется сбереговыми вентиляционно-смотровымишахтами 8, над которыми установленытрубы 9 и 10 приточно-вытяжной естест-венной вентиляции. Наружный кожух 5теплообменника соединен снизу свнутренней трубой 11 замораживающейколонки а сверху - с трубчатым элеУ55ментом 12, соединенным при помощипатрубка 13 с...

Номер патента: 720104

Опубликовано: 05.03.1980

Авторы: Ораевский, Хрусталев

МПК: E02D 5/44

Метки: забивная, свая

...пропущенных через прорези центрального стержня, причемдополнительный стержень заведен в совмещенные части петель, а шарнирное креп" ление лопастей выполнено подэижныч вдоль центрального стержня.На фиг. 1 изображена свая в сборе, частичный продольный разрез; на фиг, 2 - сечение А-А фиг.1: на фиг. 3 - свая с раскрытыми лопастями. Забивная свая включает полый ствол 1 с заостренным нижним концсм 2, полый центральный стержень 3 с прорезями 4 и упором 5, выполненным, например, в виде шкворня, раскрывающиеся лопасти 6 с петлями 7, прикрепленные с помощью подвижного вдоль720104 Заказ 10179/223 Подписное ПП Патент,од, ул, Проектная,4 центрального стержня 3 шарнира 8 книжнему его концу, и дополнительныйинвентарный стержень 9, заведенныйв...

Номер патента: 720106

Опубликовано: 05.03.1980

Авторы: Авдюхин, Белый, Гончар, Горжени, Солодовник

МПК: E02D 27/50

Метки: анкерный, фундамент

...собой шарнирами 2,которые расположены на верхней плоскости анкерной плиты 1. Полудиски пли-оты 1 на обращенных друг к другу тор,цах выполнены с противолежащимивырезами, образующими прорезь 3,сквозь которую пропущена тяга 4, соединяемая с дополнительной плитой 5,расположенной под плитой 1. Прорезь3 обеспечивает спуск плиты 1 на дополнительную плиту 5 в полусложенномположении. На нижней обращенной кодну котлована поверхности плиты 1расположены фиксирующие стержни 6, 2 Оустановленные к ней под углом 3060 и обеспечивающие концентрическоерасположение обеих плит 1 и 5.Плиты 1 и 5 расположены в основании уширенной части 7 сверленого 25котлов а на на пес ча ной подушке 8 .Уширенная часть 7 заполнена уплотненным материалом 9...

Номер патента: 720107

Опубликовано: 05.03.1980

Авторы: Иванов, Медяков, Собенников

МПК: E02D 29/00, F16L 3/12

Метки: лоток, трубопроводов

...боковые наклонные стенки 6 с пазами 7 для сопряжения элементов между собой и наружными ребрами 8 жесткости, атакже отрезки прокатных профилей9 для опирания трубопроводов 10.Монтаж лотков заключается в,установке нижнего элемента 1, затем опорных профилей 9, трубопроводов 10 и верхнего элемента 2,Причем верхний элемент заменяетплиту перекрытия канала и можетбыть разновысоким по отношению кэлементу 1 в зависимости от диаметров монтируемых трубопроводов 10..Огверстия 5 во внутренних ребрах4 жесткости предназначены для стокаскапливающейся влаги. Количествоотверстий 5 и их поперечное сечениеопределяется расчетом.Внутренние ребра 4 жесткости днища 3 совмещены с соответствующими наружными ребрами 8 жесткости стенок б и армируются общими...

Номер патента: 720289

Опубликовано: 05.03.1980

Авторы: Гладченко, Долгалев, Колосков, Сергеев, Шилков

МПК: B28C 1/18, E02D 13/00, G01B 7/00 ...

Метки: дебаланса, положения, фазового

...из информационного диска 1 с нанесенными на него 65 метками 2 (например ферромагнитными), поршней-ударников 3,4, датчика 5 перемещения, шабота 6, импульсных датчиков 7-9, логических элементов И 10 и 11, ключевых элементов 12-14, триггеров 15,16, блоков 17-19 индикации, суммирующих счетчиков 20, 21, реверсивного счетчика 22 и дебалансного или кривошипного вала 23.Устройство работает следующим образом. При прохождении оси кривошипно- шатунного механизма через начало отсчета, одновременно индуцируются сигналы в трех импульсных датчиках 7-9. На выходе элемента 11 формируется сигнал, устанавливающий в Нуль счетчки 20-22 и в состояние 1 триггеры 15 и 16. При перебросе триггеров на их выходах формируются сигналы, разрешающие прохождение...

Номер патента: 721504

Опубликовано: 15.03.1980

Авторы: Блеч, Виноградов

МПК: E02D 7/00

Метки: погружения, строительных, элементов

...выступы, на которые надетырычаги 9. Другие концы рычагов 9 стянутыболтом, имеющим проушину 10,С проушиной 10 соединен трос 11, идущийк лебедке. Задняя часть корпуса 1 сделанаполой и в ней помещен амортизыор 12, По,/лость, в которои находится амортизатор 12,закрывается резьбовой пробкой 13,В зависимости от условий работы, грунта,назначения устройств, заглубляемых в грунт,амортизатор можно заменять пружинным гидравлического действия или резиновым, Дляуменьшения износа внутренних стенок стволагарпунной пушки снаряд-носитель снабженпоясками 14,Установка работает следующим образом.Пушка и лебедка, смонтированные на базовой машине, устанавливаются в месте заглубления в грунт устройств.Ствол пушки устанавливают в направлениизаглубления, затем...

Номер патента: 721506

Опубликовано: 15.03.1980

Авторы: Железков, Котов

МПК: E02D 27/14

Метки: опирания, ростверка, сваю

...с криволинейной поверхностьюверхнего торца и спертую на него и прикрепленную к ростверку плиту с криволинейнойнижней поверхностью, снабжено закрепЛенной 20на свае с возможностью вертикального лере, мешения, имеющей внутреннюю резьбу крепеж.ной муфтой, опорный элемент выполнен с наружной резьбой, взаимодействующей с резьбой3крепежной муфты, причем криволинейная поверхность плиты выполнена конической.На чертеже изображено описываемое устройство, вертикальный разрез.Конструкция устройства для опирания ростверка 1 на сваю 2 включает в себя плиту 3,прикрепленную к нижней поверхности ростверка 1, Промежуточная плита 3 имеет коническую опорную поверхность 4, контактирующую с криволинейной опорной поверхностью5 опорного элемента - втулки 6,...

Номер патента: 723024

Опубликовано: 25.03.1980

Автор: Хрусталев

МПК: E02D 1/00

Метки: прессиометр

...давления и измеоительные приспособления, р;бо ий орган выполнен в форме крыльчатки с шарнирно установленными между ее лопастями Ч-образ)Ыми пластинами, соединенными с помощью рычагов и маточных гаек со штангой, причем штанга выполнена Винтовой.ИЯ фи. 1 и 2 изображен прессиометр, общий Вид, Н 1 фг. 3 - - разрез А - -А на фиг. 2.Устройство состоит из жесткого корпуса 1, ш 1 полнен 1 Ого В виде чстырехлопастной крыльч;1 тки, жестко соединенного с трубчатым элементом 2, свинчиваемым с трубой 3, четырех 5-)с)раз 11 ых пластин 4, шарнирно связянпых О)сз рь 1 яги 5 с маточными Гайками 6 ВитоО 1 1 яст)1 штанги 7, Источник давления и 1 з 1 ер 1 тсльные приспособления НЯ 1 РРТЖЕ 1 Е 1 ОКЗ:1 сНЫ.11 рссс 11 ометс) раснтгает следующим...

Номер патента: 723025

Опубликовано: 25.03.1980

Авторы: Певзнер, Трофимов, Ханович, Цейтлин

МПК: E02D 1/04

Метки: грунтозаборник

...вид, на фиг. 2 - разрез А-А фиг, 1.Грунтозаборник содержит корпус 1 с режущей кромкой 2. В корпусе выполнена прорезь 3, к верхней кромке которой на щирнире 4 прикреплена заслонка 5. На внутренней поверхности корпуса 1 на уровне нижней кромки прорези 3 установлена клиновая накладка 6 (фиг, 2),Грунтозаборник опускают на забой скважины и с помощью вибратора 7 производят его погружение в грунт, При этом заслонка 5, поворачиваясь на щирнире 4, выходит за габариты корпуса 1 (см. фиг. 2) и прорезает в стенке скважины канал, Грунт из-под заслонки 5 выжимается в прорезь 3, через которую поступает в канал, который прорезает в керне клиновая накладка 6.При извлечении грунтозаборника заслонка 5, под действием собственного веса и...

Номер патента: 723026

Опубликовано: 25.03.1980

Авторы: Бирюков, Гудзенко, Мильковицкий, Митилино, Скворцов, Ярощук

МПК: E02D 5/46

Метки: свай, сооружения

...подвешен вибратор 4 с бункером 5. Внутри бункера 5 расположен шнековый питатель 6. К бункеру 5 прикреплена труба 7 с башмаком 8. На башмаке 8 посредством шарниров укреплены створки 9, взаимодействующие с рычагами 1 О, на которых укреплены противовесы 11. Рычаги 10 подвижно закреплены в кондукторе 12 с защелками 13.3Устройство работает следующим образом, Погружение трубы 7 в грунт производят посредством вибратора 4 (фиг. 1). При этом наконечник башмака 8 раздвигает рычаги 10, которые, поворачиваясь на своих осях, входят в зацепление с защелками 13 и остаются в открытом положении (фиг. 2 и фиг, 4). Трубу 7 погружают до бункера 5, после чего подают туда порцию песка, равную объему трубы 7. В процессе погружения трубы 7 створки 9 башмака 8...

Номер патента: 723027

Опубликовано: 25.03.1980

Автор: Драновский

МПК: E02D 5/80

Метки: забивная, свая

...пропущены тросы.На фиг. 1 изображена свая с тягами 10 в виде арматурных стержней, приваренныхк наконечнику; на фиг. 2 - свая с тягами в виде арматурных стержней, объединенных посредством хомутов в пространственный каркас, охватывающий наконечник сваи;15на фиг. 3 - свая с тягами в виде тросов; на фиг. 4 - сечение А - А на фиг. 3.Свая включает ствол 1 и наконечник 2,тяги, выполненные или в виде отдельных арматурных стержней 3, приваренных к наконечнику (фиг. 1), или в виде арматурных 2 в стержней 3, объединенных хомутами 4 впространственный каркас 5 (фиг. 2), или в виде тросов 6, пропущенных через отверстия 7 в наконечнике 2 (фиг. 3).723027 Формула изобретения Фиг 5А.А иг,Составитель РТехред К. ШуфрТираж 713дарственного...

Номер патента: 723028

Опубликовано: 25.03.1980

Автор: Бочаров

МПК: E02D 7/02

Метки: погружения, свай

...соединенные двигатели 6 и 7, которое распределяется между неподвижными двигателями поровну, так как их полные внутренние сопротивления равны. При этом пусковые моменты двигателей равны 0,25 М пускового каталожного, пусковой ток равен 0,5 пускового каталожного, а суммарный момент от двигателей приложенный к барабану 4 равен нулю, так как составляющие моменты двигателей направлены встречно (цо отношению к маховику). С барабана 5 снимается тормоз и он начинает вращаться под действием момента от силы тяжести ударной части, который имеет максимальную величину, так как радиус навивки каната на маховик максимальный. При этом начинает вращаться согласно с маховиком, например, двигатель 6, вследствие чего его полное сопротивление...
